Phần mềm BRL-CAD là giải pháp thiết kế 3D mã nguồn mở được đánh giá cao trong lĩnh vực kỹ thuật và mô phỏng. Để hiểu rõ hơn về phần mềm này, trong bài viết này, Vinnotek sẽ cùng bạn tìm hiểu tổng quan về phần mềm BRL-CAD, từ tính năng nổi bật, cách tải đến hướng dẫn sử dụng cơ bản, giúp người mới dễ dàng tiếp cận và ứng dụng hiệu quả.
1. Giới thiệu chung về phần mềm BRL-CAD

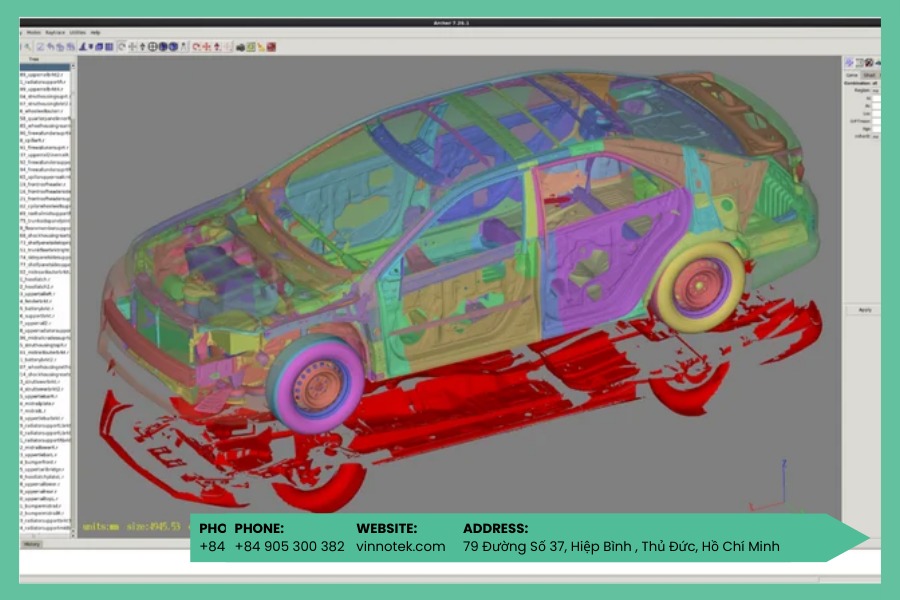

Phần mềm BRL-CAD nổi bật như một giải pháp mã nguồn mở, đa nền tảng, được xây dựng dựa trên phương pháp hình học khối kiến tạo (CSG), cho phép tạo ra các mô hình có độ chính xác cao và khả năng tối ưu hóa mạnh mẽ.
Không chỉ phục vụ các tác vụ CAD thông thường, phần mềm BRL-CAD còn được biết đến rộng rãi trong lĩnh vực quốc phòng nhờ khả năng mô phỏng các hiện tượng vật lý phức tạp như xuyên đạn hay truyền nhiệt. Các thiết kế từ BRL-CAD cũng có thể xuất file để phục vụ in 3D.
Xem thêm:
- Hướng dẫn vẽ khối tham số căn bản trên Phần mềm FreeCAD.
- Rút ngắn thời gian ra mắt sản phẩm với sự trợ giúp của phần mềm 3D Solid Edge.
- Dựng mô hình nhà 3D xuất file in siêu nhanh bằng Phần mềm 3D FreeCAD Arch.
2. Những tính năng nổi bật của phần mềm BRL-CAD

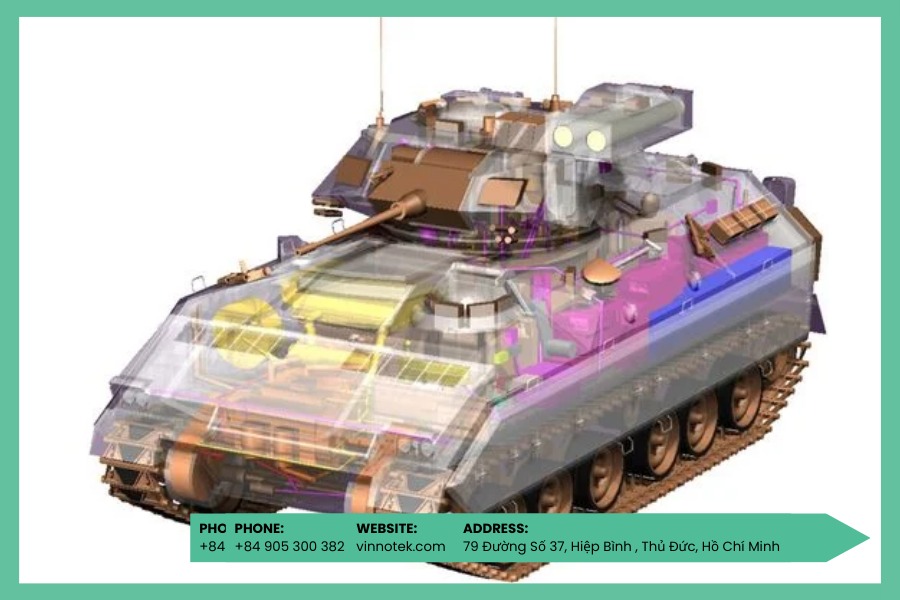

Để hiểu vì sao BRL-CAD được đánh giá cao trong lĩnh vực thiết kế và mô phỏng kỹ thuật, chúng ta cần nhìn vào hệ thống tính năng mà phần mềm này cung cấp. Chúng ta hãy cùng nhau tìm hiểu các tính năng bên dưới nhé.
- Trình chỉnh sửa hình học tương tác: BRL-CAD sở hữu công cụ chỉnh sửa hình học mạnh mẽ, cho phép kiểm tra (verify), xác thực (validate) và đo lường hiệu suất của từng đối tượng. Điều này giúp đảm bảo mô hình đạt độ chính xác tối đa trước khi đưa vào sản xuất hoặc in 3D.
- Công nghệ ray tracing hiệu suất cao: Phần mềm tích hợp công nghệ dò tia (ray tracing) tiên tiến, mang lại chất lượng hiển thị chi tiết và chân thực. Điều này đặc biệt quan trọng trong các dự án kỹ thuật yêu cầu quan sát cấu trúc bên trong và phân tích va chạm hoặc truyền nhiệt.
- Thư viện hình học phong phú: Người dùng có thể truy cập vào kho thư viện lớn gồm các hình khối cơ bản và phức tạp, giúp rút ngắn thời gian thiết kế. Từ khi trở thành mã nguồn mở vào năm 2004, BRL-CAD đã mở rộng lên hơn 400 công cụ phục vụ đa dạng nhu cầu mô hình hóa.
- Đa nền tảng, linh hoạt triển khai: BRL-CAD hỗ trợ nhiều hệ điều hành như Linux, macOS, Windows, BSD và Solaris. Điều này tạo điều kiện thuận lợi cho cả cá nhân lẫn tổ chức triển khai trong nhiều môi trường làm việc khác nhau.
- Mã nguồn mở – dễ dàng tùy chỉnh: Là phần mềm mã nguồn mở, BRL-CAD cho phép người dùng có kinh nghiệm lập trình truy cập và chỉnh sửa mã nguồn, phát triển thêm tính năng hoặc phân phối lại theo nhu cầu riêng.
3. Link download phần mềm BRL-CAD
Phần mềm BRL-CAD là một công cụ mô hình hóa 3D và CAD mã nguồn mở hoàn toàn miễn phí, phù hợp cho cả mục đích học tập, nghiên cứu lẫn thiết kế kỹ thuật chuyên sâu.
Người dùng có thể tải phiên bản mới nhất trực tiếp từ trang chính thức tại BRL-CAD (https://brlcad.org), nơi cung cấp đầy đủ source code và các bản binary dành cho Windows, Linux và macOS.
Ngoài ra, bạn cũng có thể tải phần mềm thông qua SourceForge (https://sourceforge.net/projects/brlcad/). Đây là nguồn được khuyến nghị vì thường xuyên cập nhật các phiên bản ổn định, bao gồm file nén .tar.gz cho Linux/macOS hoặc bộ cài đặt dành cho Windows.
Khi tải phần mềm, nên ưu tiên các nguồn chính thức để đảm bảo an toàn, tránh nguy cơ mã độc từ những trang chia sẻ bên thứ ba không đáng tin cậy.
4. Hướng dẫn cài đặt phần mềm BRL-CAD
Để bắt đầu sử dụng BRL-CAD trên Windows, bạn cần thực hiện đúng quy trình cài đặt nhằm đảm bảo phần mềm hoạt động ổn định và không phát sinh lỗi. Dưới đây là các bước chi tiết từ tải file, cài đặt đến kiểm tra khởi động chương trình.

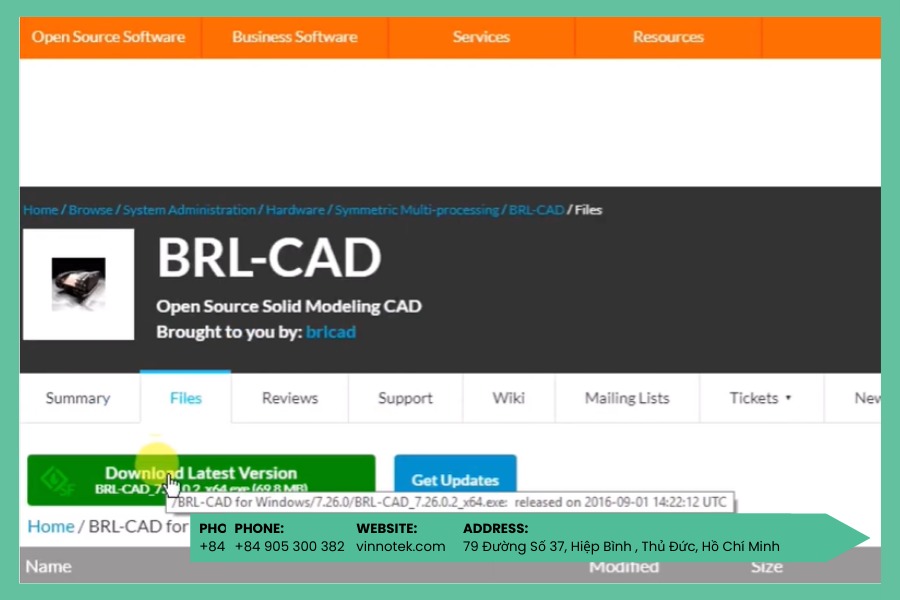

Bước 1: Tải phần mềm BRL-CAD
Mở trình duyệt và truy cập website chính thức https://brlcad.org. Chọn mục Download, sau đó vào phần BRL-CAD for Windows và nhấn tải phiên bản mới nhất (ví dụ 7.36.x). File tải về sẽ có định dạng .exe với dung lượng khoảng 100–200MB. Sau khi tải xong, kiểm tra file đã nằm trong thư mục Downloads.

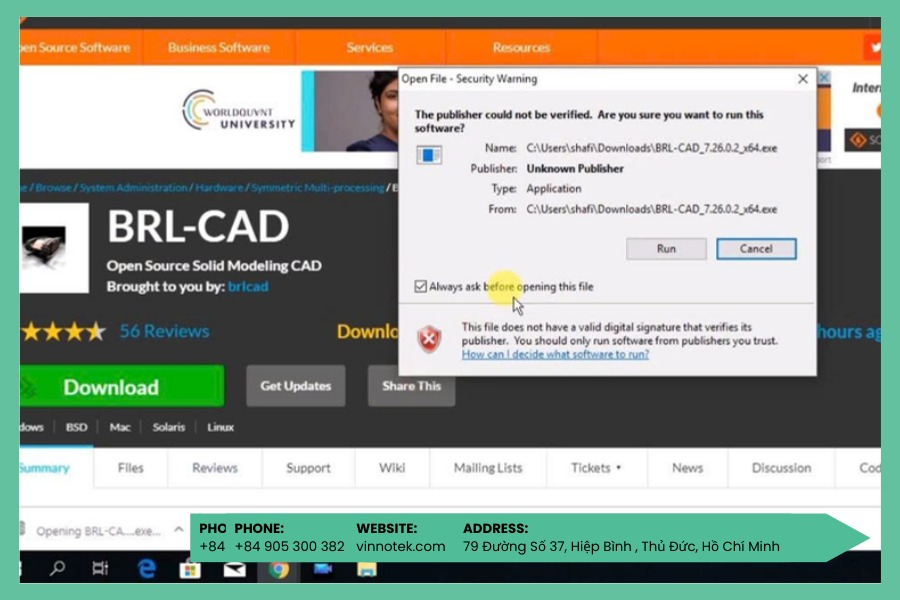

Bước 2: Chuẩn bị và chạy file cài đặt
Nhấp chuột phải vào file .exe vừa tải, chọn Properties. Nếu thấy mục Unblock, hãy tích chọn rồi nhấn Apply → OK. Tiếp theo, nhấp chuột phải vào file và chọn Run as administrator, sau đó nhấn Yes khi hệ thống yêu cầu xác nhận quyền cài đặt.
Bước 3: Tiến hành cài đặt

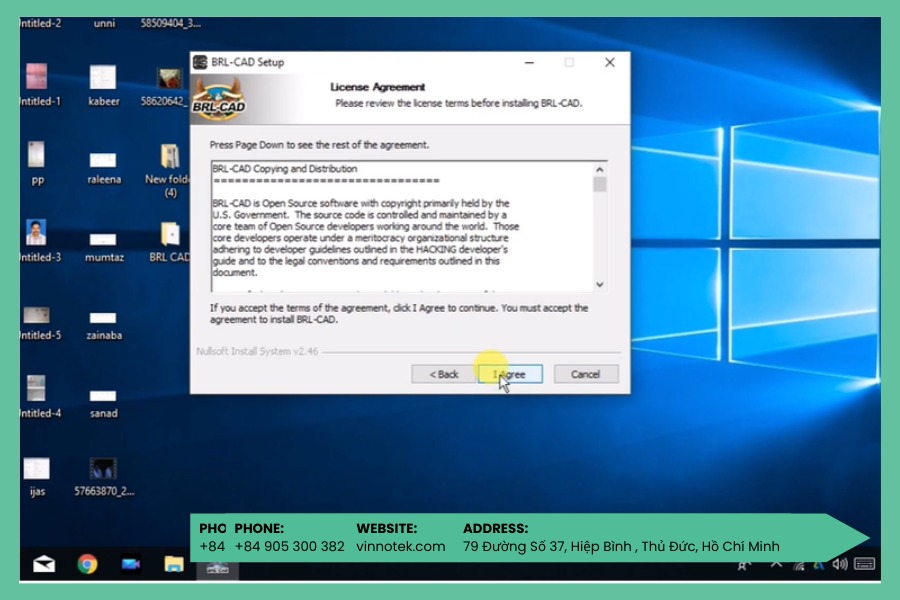

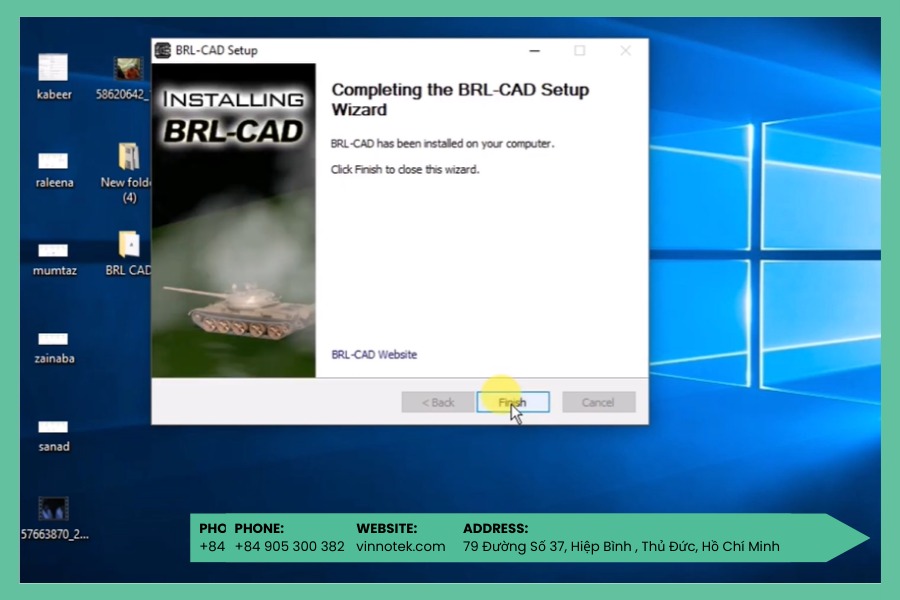

Khi cửa sổ cài đặt xuất hiện, nhấn Next để tiếp tục. Đọc và đồng ý điều khoản sử dụng nếu được yêu cầu. Ở bước chọn thư mục cài đặt, nên giữ nguyên đường dẫn mặc định (thường là C:\usr\brlcad) để tránh lỗi hệ thống. Nhấn Install và chờ vài phút để phần mềm được cài vào máy. Sau khi hoàn tất, nhấn Finish để kết thúc.
Bước 4: Kiểm tra và khởi động BRL-CAD
Sau khi cài đặt thành công, bạn có thể bắt đầu sử dụng BRL-CAD thông qua giao diện đồ họa Archer – phiên bản trực quan, thân thiện hơn so với MGED và phù hợp với người mới bắt đầu.

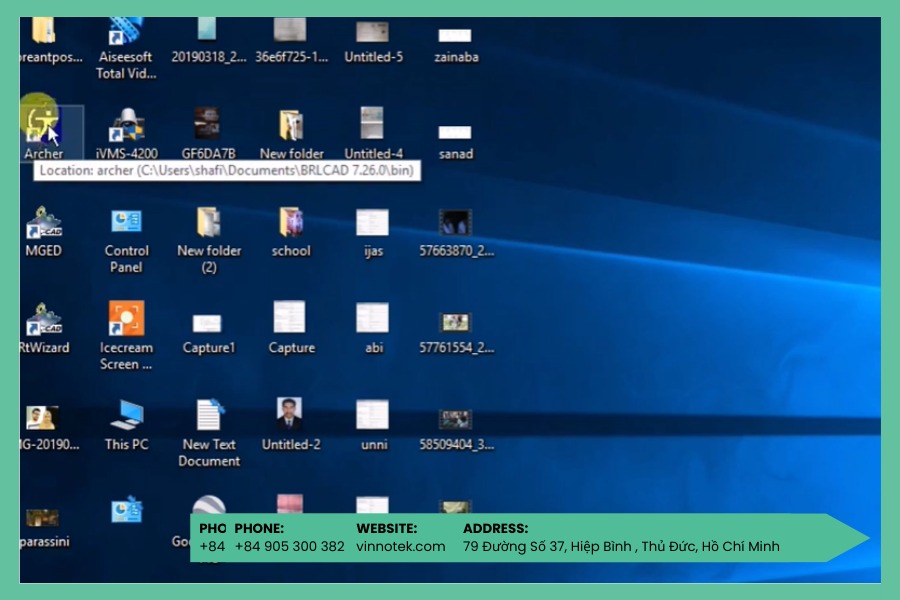

Cách nhanh nhất là double-click vào biểu tượng “Archer” trên màn hình Desktop. Khi mở lên, giao diện 3D sẽ hiển thị ngay với khu vực xem mô hình, thanh công cụ và bảng quản lý đối tượng. Nếu cửa sổ xuất hiện bình thường, điều đó có nghĩa là phần mềm đã được cài đặt đúng và sẵn sàng sử dụng.
Trong trường hợp không thấy biểu tượng ngoài màn hình, bạn có thể mở thủ công theo đường dẫn cài đặt mặc định: Truy cập: C:\BRLCAD\bin\
Sau đó tìm file archer.exe và double-click để khởi chạy chương trình. Chỉ mất vài giây để giao diện Archer mở lên và bạn có thể bắt đầu tạo, chỉnh sửa hoặc quan sát mô hình 3D ngay lập tức.
Săn ngay:
- Mua gói giải pháp Phần mềm Materialise từ đại lý Vinnotek để tận hưởng dịch vụ training kỹ thuật chuẩn quốc tế.
- Giảm thiểu vật liệu hao phí sản xuất nhờ thuật toán nội suy của Phần mềm Hexagon, tư vấn cài đặt trực tiếp từ Vinnotek.
5. Hướng dẫn cách sử dụng cơ bản phần mềm BRL-CAD
Các bạn đọc hãy cùng Vinnotek tìm hiểu các bước sử dụng phần mềm BRL-CAD dưới đây nhé
Bước 1: Khởi động phần mềm
Sau khi cài đặt xong, mở Command Prompt (Windows + R → gõ cmd) rồi nhập lệnh mged và nhấn Enter. Giao diện MGED sẽ xuất hiện với vùng hiển thị mô hình 3D ở bên trái, cây đối tượng ở bên phải và thanh nhập lệnh phía dưới.
Bạn có thể dùng chuột để thao tác nhanh: chuột trái xoay mô hình, chuột giữa để zoom, chuột phải để di chuyển khung nhìn (pan). Nhấn phím F để đưa toàn bộ mô hình vào giữa màn hình.
Bước 2: Tạo đối tượng cơ bản
BRL-CAD hoạt động theo cơ chế nhập lệnh. Để tạo một hình cầu, gõ: in base.s
Sau đó nhập: r 10 0 0 0
Trong đó 10 là bán kính, còn 0 0 0 là tọa độ tâm.
Tương tự, bạn có thể tạo các khối khác như in box.s (hộp), in cyl.s (trụ), hoặc in cone.s (nón). Dùng lệnh ls để xem danh sách đối tượng đã tạo và gõ B base.s để hiển thị lại đối tượng trên màn hình.
Bước 3: Thao tác Boolean (CSG)
BRL-CAD sử dụng mô hình CSG nên các khối được kết hợp bằng phép toán Boolean. Ví dụ, để tạo một vùng (region), gõ: r base.r u box.r
Lệnh này thực hiện phép hợp (union) giữa hai khối.
Để tạo lỗ trên vật thể, dùng phép trừ (subtract): r box.r – cyl.r
Hoặc phép giao (intersect): r i base.r cone.r
Sau khi thao tác, bạn có thể gõ rt để render nhanh mô hình.
Bước 4: Lưu và xuất file
Để lưu mô hình, sử dụng lệnh: save model.g
Nếu muốn xuất hình ảnh render, dùng: rt > image.png
Khi hoàn tất làm việc, gõ quit để thoát phần mềm.
Bạn nên thực hành với các khối cơ bản trước để làm quen với cách nhập lệnh và phép toán Boolean. Để hiểu chi tiết hơn về cách sử dụng phần mềm BRL-CAD bạn có thể tham khảo video tại đây: https://youtu.be/G7KLmmSOyuk?si=GvBel9D-mHByYLrx
6. Vinnotek – Công ty chuyên về công nghệ in 3D tại Việt Nam
Vinnotek là đơn vị chuyên sâu trong lĩnh vực công nghệ in 3D tại Việt Nam, cung cấp đa dạng máy in 3D và vật liệu in 3D chất lượng cao, đáp ứng nhu cầu từ giáo dục, nghiên cứu đến sản xuất công nghiệp. Các giải pháp do Vinnotek phân phối luôn chú trọng độ chính xác, tính ổn định và khả năng ứng dụng thực tế, giúp khách hàng tối ưu quy trình thiết kế và chế tạo.
Bên cạnh hoạt động cung cấp thiết bị, chúng tôi còn thường xuyên tổ chức hội thảo Metaman và các workshop chuyên đề về công nghệ 3D, tạo môi trường kết nối cộng đồng kỹ thuật, kiến trúc và sáng tạo. Thông qua các sự kiện này, người tham gia có cơ hội cập nhật xu hướng mới, trải nghiệm công nghệ thực tế và nâng cao kỹ năng ứng dụng in 3D vào công việc.
Kết luận: Qua bài viết, có thể thấy phần mềm BRL-CAD là một công cụ mô hình hóa 3D mã nguồn mở mạnh mẽ, phù hợp cho cả học tập, nghiên cứu và các dự án kỹ thuật chuyên sâu. Việc nắm rõ cách cài đặt và sử dụng cơ bản sẽ giúp người mới dễ dàng tiếp cận và khai thác hiệu quả các tính năng của phần mềm.
Nếu bạn muốn kết hợp thiết kế với ứng dụng thực tế như in 3D, Vinnotek sẵn sàng đồng hành cùng các giải pháp máy in 3D, vật liệu in 3D và các workshop công nghệ giúp bạn tối ưu quy trình từ thiết kế đến sản xuất.
