Giải pháp in 3D mẫu đế ngoài (Outsole Pattern)
Giải pháp in 3D mẫu đế ngoài (Outsole Pattern) giúp doanh nghiệp tạo nhanh mẫu đế có đầy đủ hoa văn gai, rãnh và logo để duyệt thiết kế hoặc sử dụng làm mẫu gốc (master) cho công đoạn làm khuôn. Với máy in 3D UnionTech chuyên cho ngành giày và vật liệu resin độ chi tiết cao, mẫu được tạo trực tiếp từ dữ liệu 3D, giúp rút ngắn thời gian làm mẫu và giữ độ chính xác của thiết kế qua các bước tiếp theo.
1. Outsole Pattern là gì trong phát triển đế giày?
Outsole Pattern (mẫu đế ngoài) là mẫu vật lý thể hiện đầy đủ hình dạng, hoa văn gai, rãnh, logo và các chi tiết trên bề mặt đế ngoài.
Trong quá trình phát triển sản phẩm, mẫu thường được sử dụng cho hai mục đích:
- Duyệt thiết kế gai đế: kiểm tra bố cục gai, độ sâu rãnh, hoa văn hông đế, logo và tỷ lệ tổng thể trước khi chốt thiết kế.
- Làm master cho khuôn: sau khi được duyệt, mẫu có thể sử dụng làm mẫu gốc để chuyển biên dạng sang các công đoạn làm khuôn tiếp theo.
Vì đóng vai trò mẫu chuẩn, Outsole Pattern cần đảm bảo đúng kích thước và thể hiện rõ từng chi tiết hoa văn. Sai lệch ở bước này có thể tiếp tục ảnh hưởng đến khuôn và đế thành phẩm.
2. Vì sao làm mẫu đế ngoài theo cách truyền thống dễ mất thời gian?
Mẫu đế ngoài truyền thống có thể được làm từ gỗ, khắc thủ công hoặc gia công CNC. Khi thiết kế có nhiều gai, rãnh sâu và chi tiết nhỏ, quá trình chế tạo thường cần nhiều công đoạn và phụ thuộc đáng kể vào tay nghề.
Một số khó khăn thường gặp:
HOA VĂN
Hoa văn phức tạp khó gia công đồng đều
Những vùng rãnh sâu, góc khuất hoặc chi tiết nhỏ dễ sai khác so với dữ liệu thiết kế.
CHỈNH SỬA
Mỗi lần chỉnh thiết kế có thể phải làm lại mẫu
Khi thay đổi bố cục gai hoặc chi tiết bề mặt, mẫu cũ khó tái sử dụng.
SIZE
Nhiều size kéo theo nhiều mẫu
Mỗi kích thước đế cần một mẫu tương ứng, làm tăng thời gian chuẩn bị.
MASTER
Sai lệch trên master có thể truyền sang khuôn
Nếu mẫu gốc chưa chính xác, các bước sao chép tiếp theo cũng bị ảnh hưởng.
3. Giải pháp in 3D Outsole Pattern: một mẫu cho cả duyệt thiết kế và làm master
Duyệt thiết kế

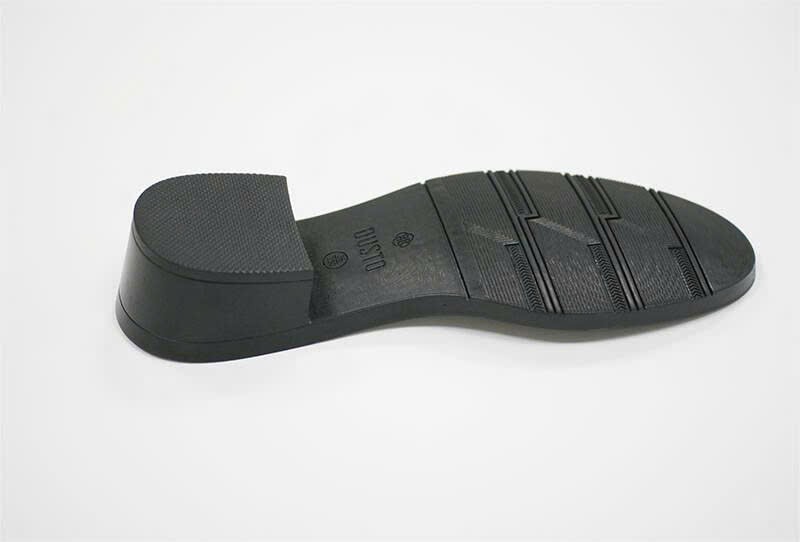

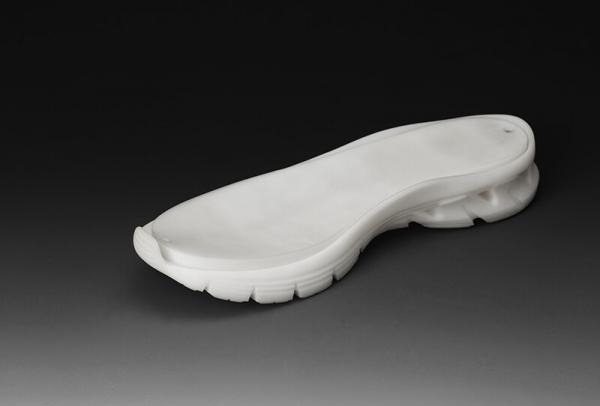

3.1. In mẫu đế ngoài để duyệt thiết kế gai đế
Mẫu được in trực tiếp từ file 3D, giúp bộ phận phát triển nhanh chóng kiểm tra bố cục gai, độ sâu rãnh, hoa văn hông đế, logo và tỷ lệ tổng thể trên mẫu thật.
Nếu cần điều chỉnh, doanh nghiệp chỉ cần cập nhật dữ liệu và in lại mẫu cho vòng duyệt tiếp theo.
Làm master

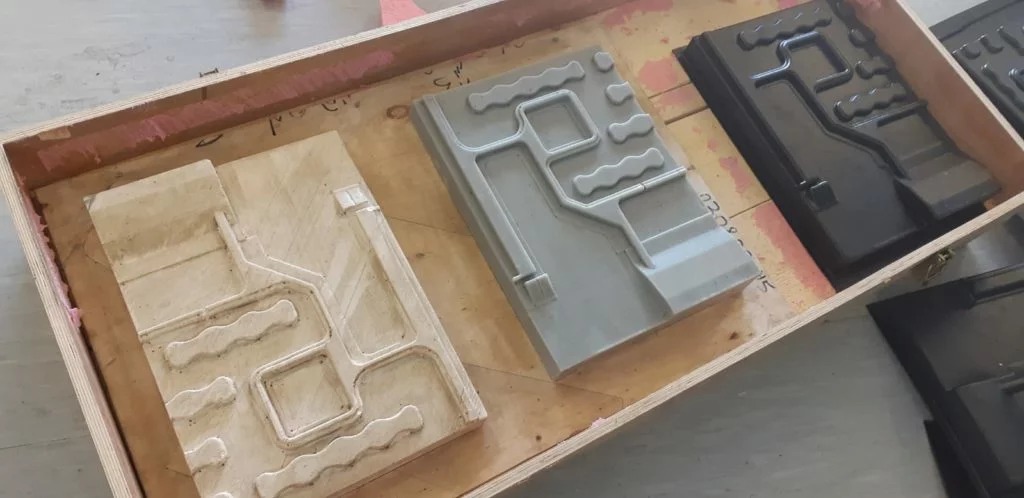

3.2. In mẫu đế ngoài làm master cho khuôn
Sau khi thiết kế được chốt, mẫu in có thể sử dụng làm master cho công đoạn làm khuôn.
Bề mặt mịn và khả năng tái tạo tốt các chi tiết nhỏ giúp biên dạng từ file thiết kế được giữ ổn định khi chuyển sang các bước chế tạo khuôn tiếp theo, đồng thời giảm nhu cầu chỉnh sửa thủ công trên mẫu.
Thiết bị

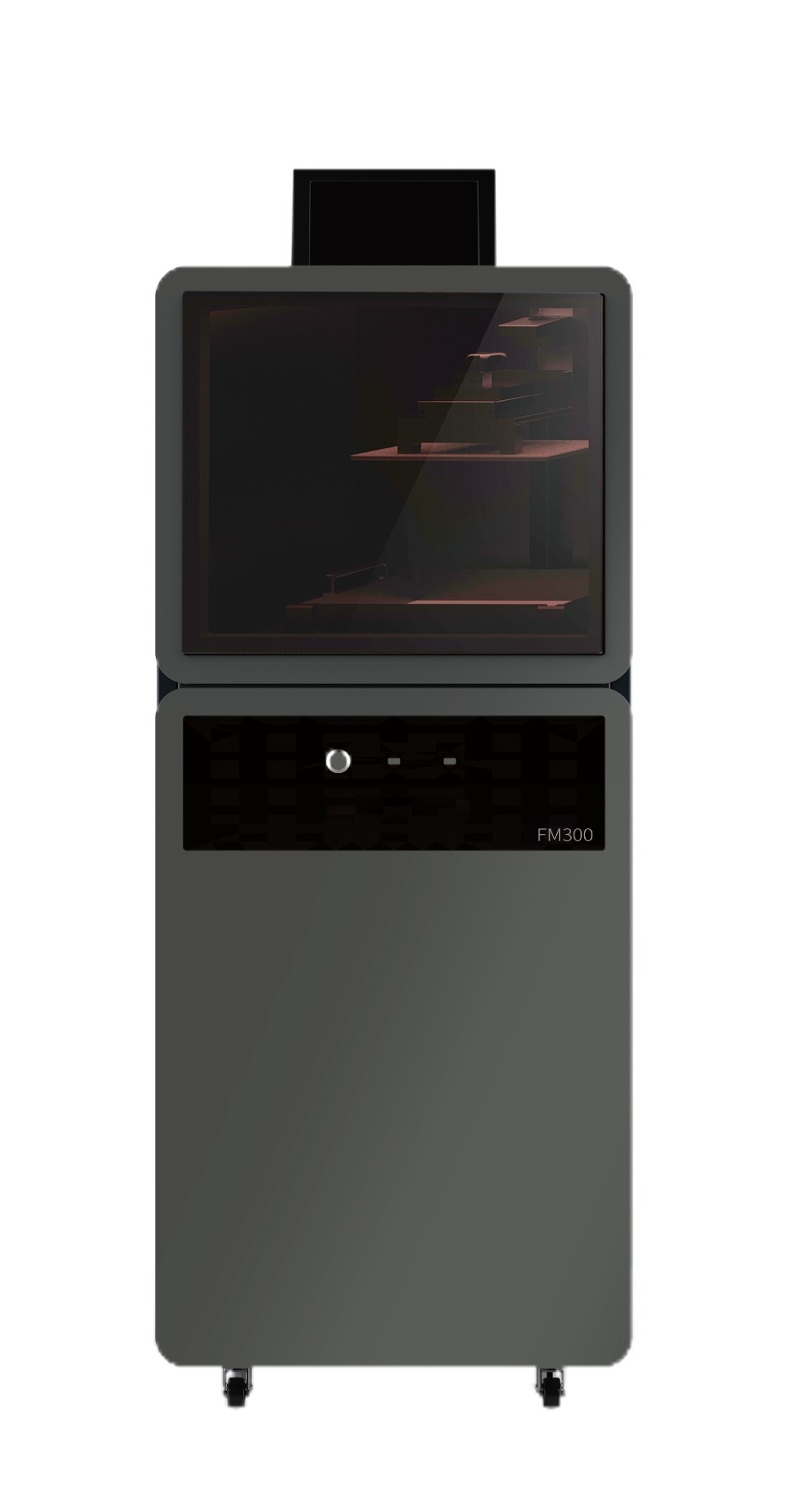

3.3. Máy in 3D UnionTech FM Series, FL Series
UnionTech phát triển các dòng FM và FL cho những ứng dụng trong ngành giày, phù hợp với yêu cầu tạo mẫu kích thước lớn và bề mặt có nhiều chi tiết.
- FL660: khổ in 600 × 600 × 400 mm, phù hợp với mẫu đế và các chi tiết có hoa văn bề mặt phức tạp.
- FM Series: gồm FM300, FM420M, FM450, FM660 và FM700, phù hợp khi doanh nghiệp cần in nhiều mẫu hoặc nhiều size trong cùng một lần.
Vật liệu: Resin độ chi tiết cao
4. Vì sao doanh nghiệp ngành giày nên chọn Vinnotek?
01
4.1. Kinh nghiệm phục vụ khách hàng trong ngành giày
Vinnotek đã đồng hành cùng các doanh nghiệp như TKG Taekwang, Changshin, Ever Tech Plastic… Qua đó, đội ngũ có cơ sở thực tế để tư vấn các yêu cầu về mẫu đế, độ sắc nét hoa văn, độ chính xác kích thước và tiến độ phát triển mẫu.
02
4.2. Kết hợp thiết bị UnionTech và phần mềm Materialise
Vinnotek cung cấp máy in 3D UnionTech cùng phần mềm Materialise, hỗ trợ doanh nghiệp xây dựng quy trình từ kiểm tra dữ liệu, chỉnh sửa file, xử lý bề mặt đến chuẩn bị in và hoàn thiện mẫu.
Việc kết hợp thiết bị và phần mềm giúp kiểm soát tốt hơn cả dữ liệu đầu vào lẫn chất lượng mẫu sau in.
03
4.3. Tư vấn theo ứng dụng và nhu cầu đầu tư
Tùy mục tiêu là mẫu duyệt thiết kế hay master làm khuôn, Vinnotek sẽ đề xuất máy, vật liệu và phương án xử lý phù hợp.
Cấu hình được lựa chọn dựa trên kích thước đế, số lượng size, sản lượng mẫu, yêu cầu bề mặt và ngân sách đầu tư.
04
4.4. In benchmark để kiểm chứng trước khi đầu tư
Doanh nghiệp có thể phối hợp cùng Vinnotek in thử một mẫu đế đại diện để đánh giá kích thước, hoa văn gai, logo, bề mặt và thời gian hoàn thiện.
Kết quả benchmark giúp doanh nghiệp đánh giá thực tế khả năng đáp ứng trước khi lựa chọn giải pháp đầu tư.
05
4.5. Đào tạo để đội ngũ khách hàng làm chủ quy trình
Vinnotek hỗ trợ đào tạo từ chuẩn bị dữ liệu, lựa chọn hướng in, bố trí support đến vận hành và xử lý mẫu sau in theo phạm vi triển khai.
Nội dung đào tạo được gắn với mẫu thực tế để đội ngũ kỹ thuật có thể áp dụng trực tiếp vào quy trình hằng ngày.
06
4.6. Hỗ trợ kỹ thuật tại Việt Nam, kết nối chuyên môn từ hãng
Vinnotek trực tiếp hỗ trợ khách hàng tại Việt Nam và phối hợp với UnionTech, Materialise khi cần chuyên môn sâu.
Doanh nghiệp thuận tiện trao đổi kỹ thuật, xử lý vấn đề trong quá trình vận hành và tiếp tục mở rộng ứng dụng khi có nhu cầu mới.
Với sự kết hợp giữa thiết bị, phần mềm và kinh nghiệm triển khai, Vinnotek giúp doanh nghiệp ứng dụng in 3D vào quy trình làm mẫu đế ngoài theo hướng nhanh hơn, ổn định hơn và phù hợp với nhu cầu thực tế.
5. So sánh mẫu đế ngoài in 3D và mẫu làm theo cách truyền thống
| Tiêu chí | Mẫu truyền thống | Mẫu in 3D resin |
|---|---|---|
| Nguồn tạo mẫu | Gia công, khắc hoặc hoàn thiện thủ công | Tạo trực tiếp từ file 3D |
| Hoa văn phức tạp | Khó xử lý đồng đều ở rãnh sâu, góc khuất | Tái tạo theo dữ liệu thiết kế |
| Khi thay đổi thiết kế | Có thể phải làm lại mẫu | Chỉnh file và in lại |
| Nhiều size | Làm từng mẫu tương ứng | Có thể bố trí nhiều size trong một lần in |
| Độ đồng nhất | Phụ thuộc nhiều vào quá trình gia công | Ổn định theo dữ liệu số |

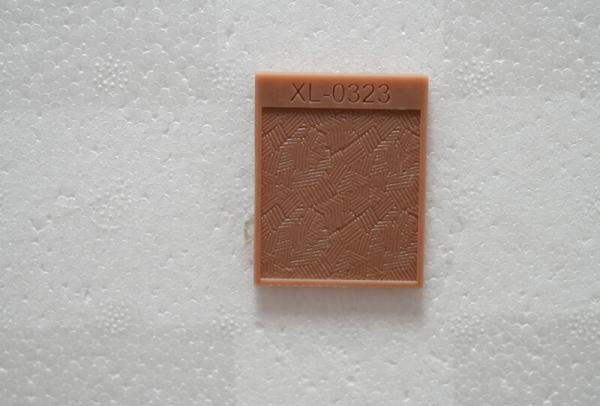

5.1. Resin độ chi tiết cao: thể hiện rõ hoa văn gai đế
Vật liệu resin độ chi tiết cao phù hợp với các mẫu có nhiều rãnh, cạnh và chi tiết bề mặt nhỏ, giúp mẫu đáp ứng tốt cả nhu cầu duyệt thiết kế và làm master.
5.2. Dữ liệu số: duy trì sự đồng nhất giữa các size và lần in
Các mẫu được tạo từ cùng một bộ dữ liệu nên dễ duy trì sự nhất quán giữa các size và giữa những lần in lại, hạn chế sai lệch do thao tác thủ công.
6. Quy trình triển khai Outsole Pattern cùng Vinnotek
7. Lợi ích khi đưa in 3D vào làm mẫu đế ngoài
Rút ngắn thời gian làm mẫu
Tạo mẫu trực tiếp từ dữ liệu 3D, giảm các bước gia công trung gian.
Giữ đúng chi tiết thiết kế
Phù hợp với gai, rãnh, logo và các vùng hình học phức tạp.
Duy trì độ đồng nhất giữa các size
Dữ liệu số giúp hạn chế sai lệch giữa nhiều mẫu.
Linh hoạt khi chỉnh sửa
Thay đổi trên file và in lại mà không cần làm lại toàn bộ quy trình từ đầu.
8. Câu hỏi thường gặp
Outsole Pattern khác Visual Test như thế nào?
Visual Test tập trung vào hình dáng và ngoại quan tổng thể của mẫu giày. Outsole Pattern đi sâu vào phần đế ngoài, đặc biệt là hoa văn gai, rãnh và kích thước vì mẫu còn có thể được sử dụng làm master cho công đoạn làm khuôn.
Mẫu đế in 3D có dùng trực tiếp làm khuôn được không?
Outsole Pattern chủ yếu được sử dụng làm mẫu gốc để chuyển biên dạng sang công đoạn làm khuôn. Nếu doanh nghiệp cần in trực tiếp khuôn thử hoặc khuôn sản xuất, có thể lựa chọn giải pháp in 3D khuôn đế giày (Shoe Mold).
Có thể in nhiều size trong cùng một lần không?
Có. Tùy kích thước mẫu và khổ máy, nhiều mẫu đế hoặc nhiều size có thể được bố trí trên cùng bàn in để tối ưu một chu kỳ in.
9. Nhận tư vấn giải pháp in 3D mẫu đế ngoài
Mỗi dòng đế có yêu cầu khác nhau về hoa văn, kích thước, số size và mục đích sử dụng mẫu. Đội ngũ Vinnotek sẽ cùng anh/chị lựa chọn máy, vật liệu và quy trình phù hợp cho giải pháp in 3D mẫu đế ngoài (Outsole Pattern).
