Giải pháp in 3D kiểm tra ngoại quan giày (Visual Test)
Giải pháp in 3D kiểm tra ngoại quan giày (Visual Test) của Vinnotek giúp bộ phận phát triển mẫu có ngay mẫu đế, gót và hoa văn để duyệt hình dáng, tỷ lệ và màu sắc, không cần chờ làm khuôn. Vinnotek là nhà phân phối máy in 3D UnionTech và Raise3D tại Việt Nam, đồng hành cùng xưởng giày từ khâu chọn công nghệ đến khi ra mẫu.
1. Visual Test là gì trong phát triển mẫu giày?
Visual Test (kiểm tra ngoại quan) là bước duyệt mẫu bằng mắt và bằng tay. Bộ phận thiết kế, khách hàng và nhà máy cùng kiểm tra hình dáng, tỷ lệ, đường nét, hoa văn và phối màu của đôi giày trước khi đầu tư làm khuôn.
Ở bước này, mẫu chưa cần chịu lực hay đi thử. Mẫu chỉ cần giống thiết kế về hình dáng và bề mặt, và phải có nhanh để kịp vòng duyệt. Các chi tiết thường được làm mẫu:
- Đế ngoài có gai, hoa văn
- Đế giữa, gót giày
- Chi tiết trang trí, logo, phụ kiện gắn trên mũ giày
2. Vì sao làm mẫu ngoại quan theo cách truyền thống dễ chậm tiến độ?

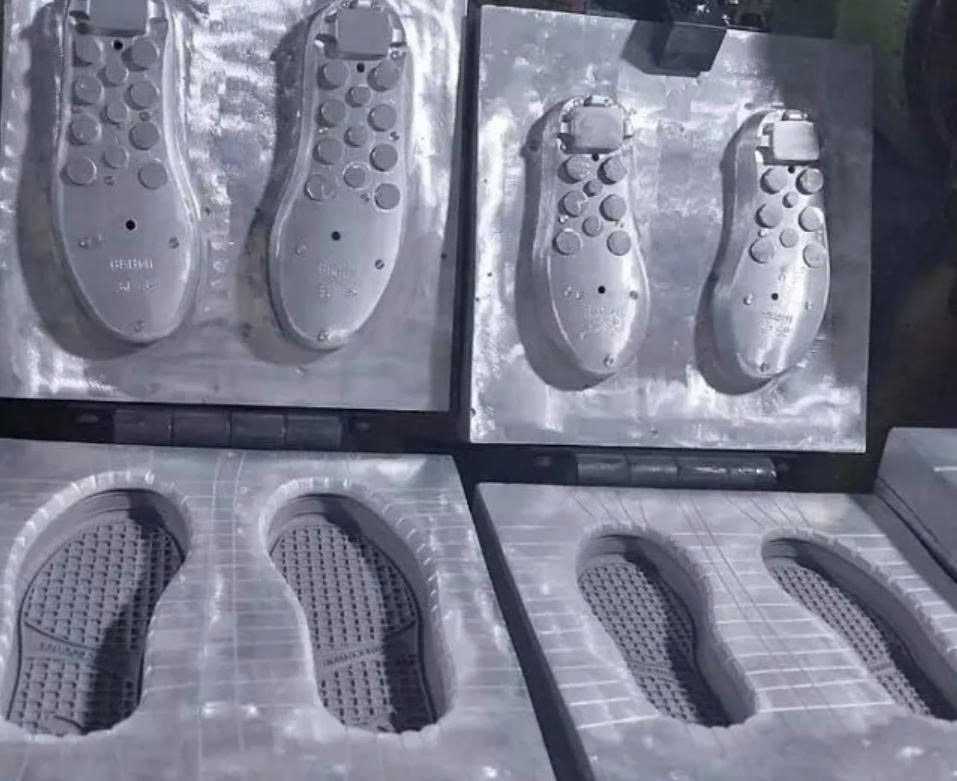

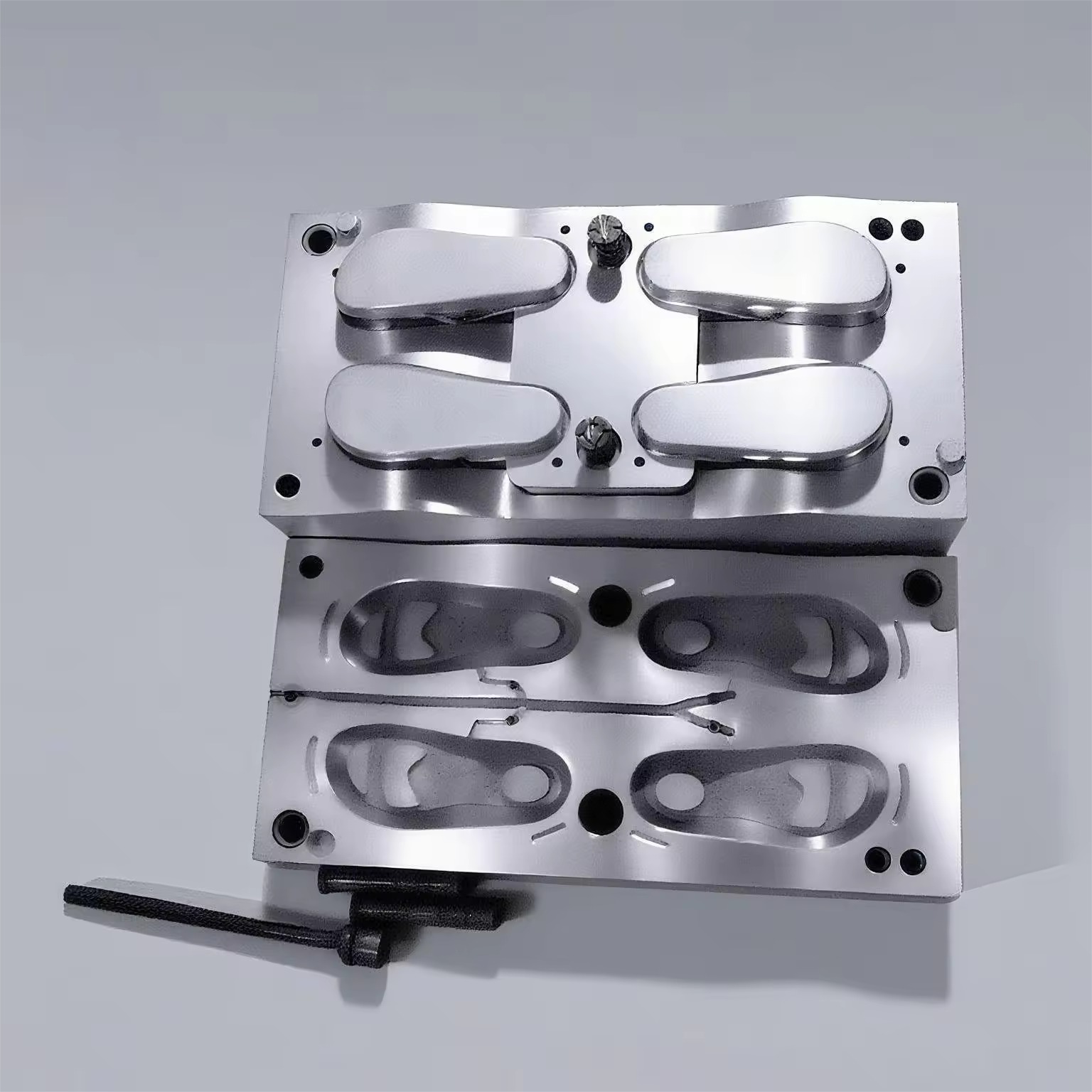

Mẫu đế truyền thống thường phải qua gia công CNC, làm khuôn thử hoặc làm tay. Mỗi lần khách hàng đổi một đường cong hay một chi tiết hoa văn là phải làm lại gần như từ đầu.
CHI PHÍ
Chờ khuôn thử chỉ để duyệt hình dáng
Tốn chi phí làm khuôn cho một mẫu có thể bị loại ngay ở vòng duyệt đầu.
GIA CÔNG
Hoa văn phức tạp, góc khuất
Chi tiết nhỏ và góc khuất (undercut) khó gia công, khó làm tay cho đều.
TIẾN ĐỘ
Mỗi vòng sửa kéo dài lịch duyệt
Mùa hàng không chờ, trong khi mỗi lần chỉnh mẫu lại quay về đầu quy trình.
3. Giải pháp in 3D Visual Test: 3 công nghệ cho 3 nhu cầu mẫu
Vinnotek đề xuất ba hướng công nghệ. Mỗi hướng phù hợp với một kiểu mẫu ngoại quan khác nhau.
In resin
3.1. UnionTech FM Series, FL Series

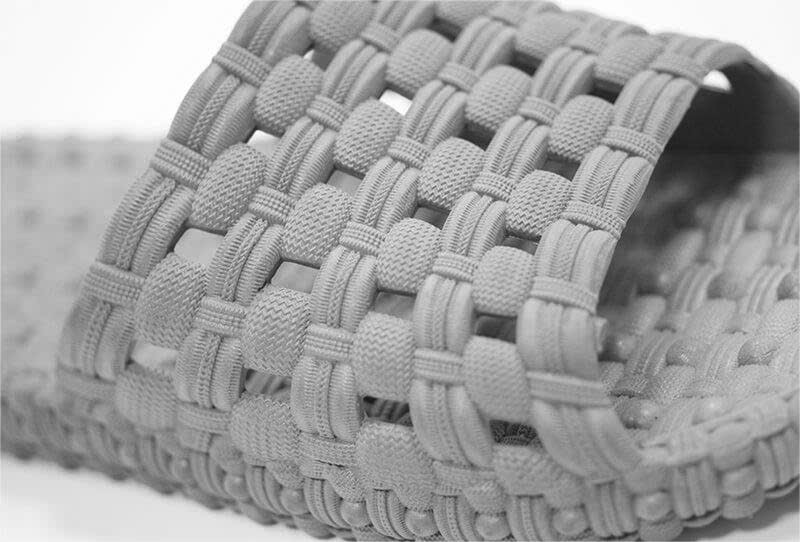

Dòng máy thiết kế riêng cho ngành giày, cho bề mặt mịn và tái tạo được hoa văn gai đế, đường viền chi tiết.
- FL660: khổ in 600 × 600 × 400 mm, hoa văn đế ở độ chi tiết 0,06 mm.

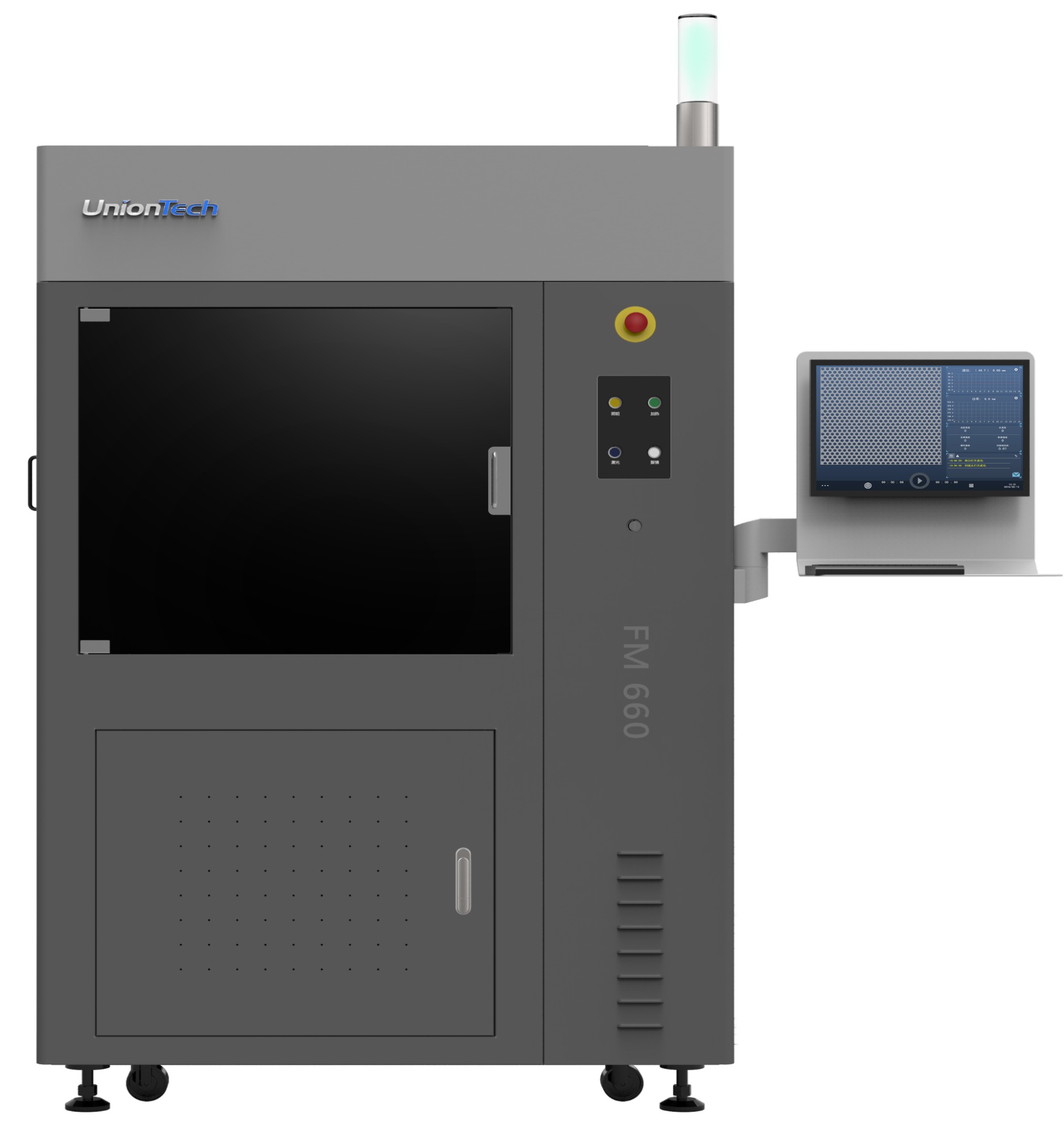

- Dòng FM: FM300, FM420M, FM450, FM660, FM700, phù hợp xưởng cần in nhiều mẫu đế cùng lúc.
Vật liệu: Resin làm mẫu
FDM

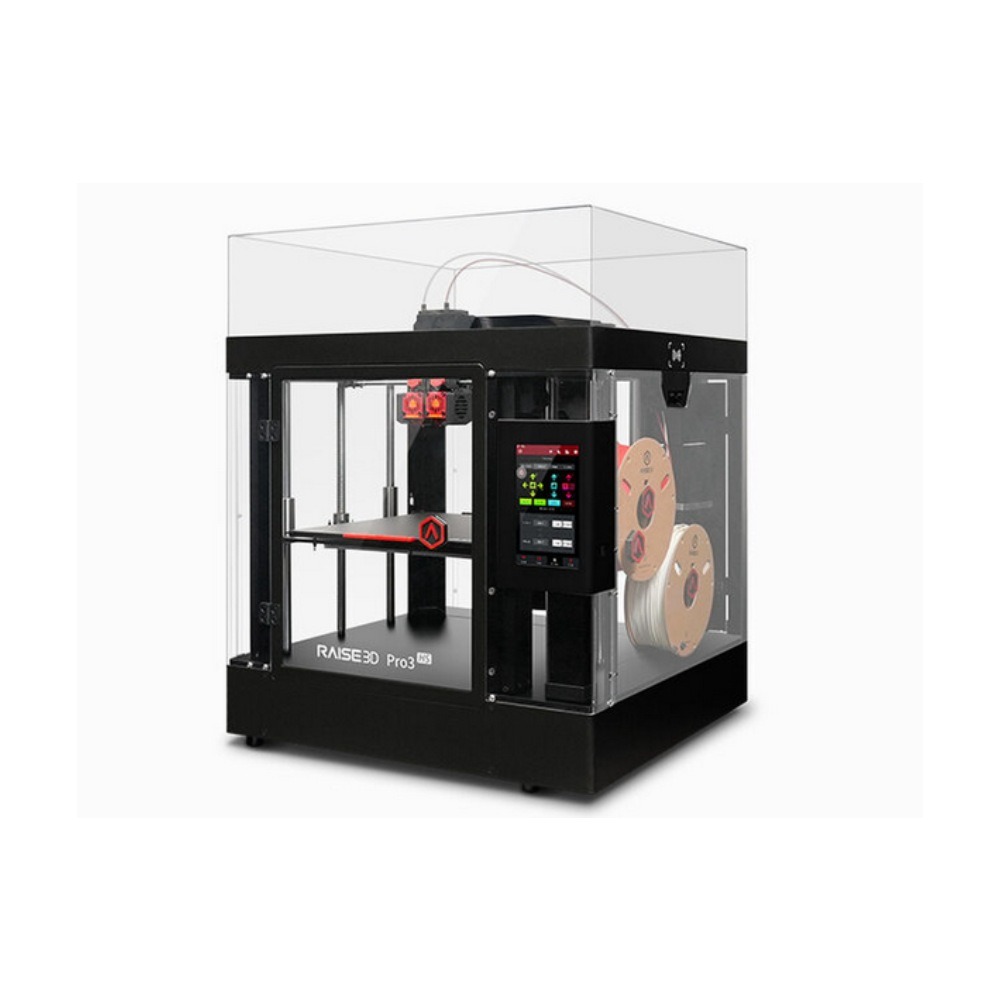

3.2. Raise3D E3, Pro3 HS Series
Mẫu đế mềm với chi phí vật liệu thấp, in nhanh giữa các vòng duyệt.
- Raise3D E3: hai đầu đùn độc lập (IDEX), in được hai mẫu đối xứng chiếc trái, chiếc phải cùng lúc.
- Pro3 HS Series: dòng tốc độ cao cho mẫu cần gấp.
Vật liệu: TPU 95A
SLS
3.3. Raise3D RMS220
In bằng bột nhựa nên không cần cấu trúc đỡ (support). Xếp được nhiều mẫu trong một mẻ in, bề mặt không để lại vết support.
- Phù hợp khi cần in số lượng mẫu lớn trong một lần.
- Phù hợp chi tiết hình dạng phức tạp, khó đặt support.
Vật liệu: PA11, PA12
4. Vì sao doanh nghiệp ngành giày nên chọn Vinnotek?
01
Kinh nghiệm phục vụ khách hàng trong ngành giày
Vinnotek có khách hàng như TKG Taekwang, Changshin, Ever Tech Plastic… Đây là nền tảng thực tế để đội ngũ tiếp cận các yêu cầu về phát triển mẫu, chất lượng bề mặt, độ chính xác và tiến độ trong ngành giày. Từ đó, Vinnotek tư vấn giải pháp gắn với công việc và mục tiêu sản xuất của từng doanh nghiệp.
02
Kết hợp thiết bị UnionTech và phần mềm Materialise

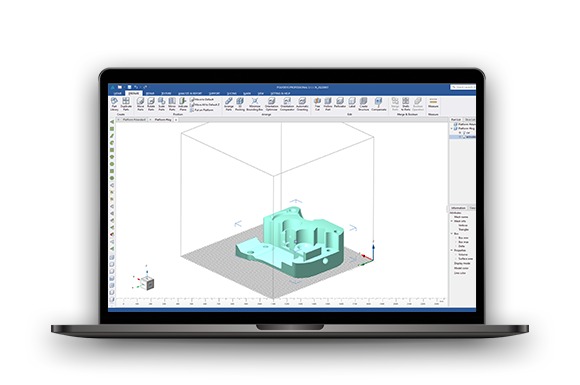

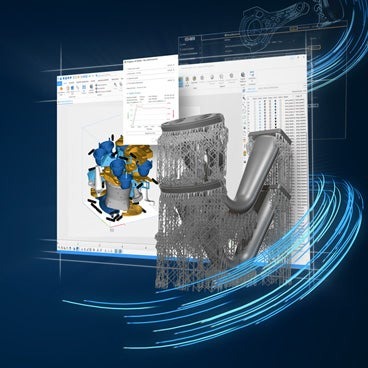

Vinnotek cung cấp công nghệ in 3D SLA của UnionTech cùng phần mềm Materialise, hỗ trợ doanh nghiệp xây dựng quy trình từ kiểm tra, chỉnh sửa dữ liệu đến chuẩn bị in và chế tạo mẫu. Sự kết hợp giữa thiết bị và phần mềm giúp giải quyết đồng thời bài toán chất lượng file đầu vào và chất lượng mẫu thực tế.
03
Tư vấn theo ứng dụng và nhu cầu đầu tư
Với mỗi nhu cầu như làm mẫu đế giày, mẫu kiểm tra ngoại quan hay mẫu gốc phục vụ làm khuôn, Vinnotek hỗ trợ lựa chọn máy, vật liệu và phương án xử lý phù hợp. Việc tư vấn dựa trên kích thước mẫu, sản lượng, yêu cầu bề mặt và ngân sách giúp doanh nghiệp xác định cấu hình cần thiết.
04
In benchmark để kiểm chứng trước khi đầu tư
Doanh nghiệp có thể phối hợp cùng Vinnotek in thử chi tiết đại diện và đánh giá kích thước, hoa văn, logo, bề mặt cũng như thời gian hoàn thiện. Kết quả benchmark tạo cơ sở thực tế để lựa chọn giải pháp và đánh giá khả năng tích hợp vào quy trình hiện hữu.
05
Đào tạo để đội ngũ khách hàng làm chủ quy trình
Vinnotek hỗ trợ đào tạo từ chuẩn bị dữ liệu, lựa chọn hướng in, bố trí support đến vận hành và xử lý mẫu sau in theo phạm vi triển khai. Nội dung gắn với mẫu thực tế của doanh nghiệp giúp đội ngũ kỹ thuật áp dụng trực tiếp vào công việc hằng ngày.
06
Hỗ trợ kỹ thuật tại Việt Nam, kết nối chuyên môn từ hãng
Vinnotek là đầu mối hỗ trợ tại Việt Nam và phối hợp với UnionTech, Materialise khi cần chuyên môn sâu. Doanh nghiệp có thể trao đổi bằng tiếng Việt, được hỗ trợ xử lý vấn đề và tiếp tục đánh giá các ứng dụng mới trong quá trình sử dụng.
Chọn Vinnotek là chọn một đối tác có thể kết nối thiết bị, phần mềm và kinh nghiệm triển khai để đưa in 3D vào quy trình phát triển sản phẩm giày một cách phù hợp và có thể kiểm chứng.
5. Chọn vật liệu cho mẫu Visual Test theo mục đích duyệt
Cùng một thiết kế đế, mỗi vật liệu cho ra mẫu có cảm quan khác nhau. Xưởng nên chọn vật liệu theo điều cần duyệt ở vòng đó.
| Tiêu chí duyệt | Resin làm mẫu | TPU 95A | PA11, PA12 |
|---|---|---|---|
| Công nghệ, máy | In resin · UnionTech FM/FL | FDM · Raise3D E3, Pro3 HS | SLS · Raise3D RMS220 |
| Độ sắc nét hoa văn, gai đế | Cao | Trung bình | Khá |
| Bề mặt sau in | Mịn | Có vân lớp in | Hơi nhám |
| Cảm giác cầm nắm | Cứng | Dẻo, gần đế thật | Cứng, bền |
| Sơn màu để duyệt phối màu | Phù hợp | Liên hệ để được tư vấn | Phù hợp, cần sơn lót |
| Độ bền khi mang đi duyệt nhiều lần | Trung bình | Cao | Cao |
5.1. Resin làm mẫu: duyệt hoa văn và màu sắc
Bề mặt mịn, chi tiết sắc nét, phù hợp đế có gai, hoa văn nhỏ hoặc mẫu sẽ sơn màu để duyệt phối màu.
5.2. TPU 95A: cảm nhận độ mềm của đế

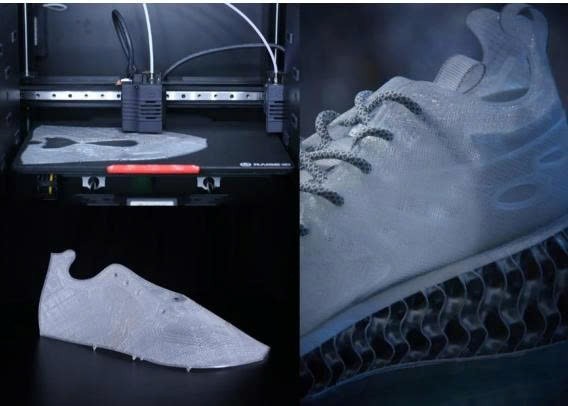

Mẫu đế in TPU cầm lên có độ mềm gần với đế thật, giúp người duyệt đánh giá cảm quan chứ không chỉ nhìn hình dáng.
5.3. PA11, PA12: mẫu bền, mang đi duyệt nhiều nơi
Nylon in SLS cứng, chịu va đập tốt, phù hợp khi gửi mẫu qua lại giữa xưởng, văn phòng thiết kế và khách hàng.
6. Quy trình triển khai Visual Test cùng Vinnotek
7. Lợi ích khi đưa in 3D vào khâu Visual Test
Rút ngắn vòng duyệt mẫu
Sửa file và in lại thay vì làm lại khuôn thử.
Giảm chi phí cho mẫu bị loại
Không đầu tư khuôn cho thiết kế chưa chốt.
Thể hiện được hoa văn phức tạp
Các góc khuất, chi tiết nhỏ khó gia công.
Chủ động tại xưởng
Tự in mẫu nội bộ, không phụ thuộc đơn vị gia công bên ngoài.
8. Câu hỏi thường gặp
Mẫu Visual Test in 3D có dùng để đi thử được không?
Mẫu Visual Test chủ yếu dùng để duyệt hình dáng và bề mặt. Nếu cần thử độ vừa chân, độ uốn hay lắp ráp, xưởng nên dùng giải pháp Function Test (kiểm tra chức năng).
Có sơn màu lên mẫu in 3D được không?
Có. Mẫu in resin và mẫu SLS đều có thể chà nhám, sơn lót và sơn màu để duyệt phối màu.
Xưởng chưa có đội thiết kế 3D thì có triển khai được không?
Được. Vinnotek hỗ trợ kiểm tra, sửa lỗi file trước khi in và hướng dẫn quy trình chuẩn bị dữ liệu.
9. Nhận tư vấn giải pháp in 3D kiểm tra ngoại quan giày
Mỗi xưởng giày có dòng sản phẩm và tốc độ duyệt mẫu khác nhau. Đội kỹ thuật Vinnotek sẽ cùng anh/chị chọn đúng công nghệ, máy và vật liệu cho giải pháp in 3D kiểm tra ngoại quan giày (Visual Test).
