Giải pháp in 3D khuôn đế giày (Shoe Mold)
Giải pháp in 3D khuôn đế giày (Shoe Mold) giúp doanh nghiệp rút ngắn thời gian làm khuôn ở cả hai giai đoạn: khuôn thử bằng resin chịu nhiệt để nhanh chóng tạo mẫu và khuôn sản xuất in kim loại với kênh làm mát theo biên dạng để tối ưu chu kỳ ép. Vinnotek cung cấp máy in 3D UnionTech và là nhà phân phối độc quyền Nikon SLM Solutions tại Việt Nam.
1. Khuôn đế giày (Shoe Mold) gồm những loại nào?
Khuôn đế giày (Shoe Mold) là khuôn dùng để tạo hình đế ngoài, đế giữa hoặc đế liền khối. Trong quá trình phát triển và sản xuất giày, khuôn thường được chia thành hai nhóm chính:
- Khuôn thử (sample mold): dùng để tạo số lượng nhỏ đế mẫu phục vụ duyệt thiết kế, thử size hoặc đơn hàng mẫu. Yêu cầu quan trọng là thời gian làm khuôn nhanh và dễ thay đổi.
- Khuôn sản xuất (production mold): dùng sau khi thiết kế đã được chốt để sản xuất hàng loạt. Khuôn cần độ bền, độ ổn định và khả năng duy trì chu kỳ ép hiệu quả.
2. Vì sao làm khuôn đế giày theo cách truyền thống tốn thời gian và chi phí?
Khuôn đế giày truyền thống thường được gia công từ nhôm hoặc thép qua nhiều bước như CNC, đúc và hoàn thiện thủ công. Với những mẫu đế có hoa văn phức tạp, thời gian gia công và số công đoạn xử lý càng tăng.
Một số điểm nghẽn thường gặp:
KHUÔN THỬ
Phải chờ khuôn thử mới có đế mẫu
Chỉ một thay đổi nhỏ trên thiết kế cũng có thể kéo theo việc chỉnh sửa hoặc làm lại khuôn.
GIA CÔNG
Hoa văn và góc khuất khó gia công
Các chi tiết càng phức tạp, thời gian CNC và xử lý thủ công càng nhiều.
NHIỆT
Kênh làm mát truyền thống khó bám theo biên dạng đế
Nhiệt có thể phân bố chưa đồng đều, làm kéo dài chu kỳ ép.
SIZE
Mỗi size cần một bộ khuôn riêng
Khi một mẫu giày có nhiều size, số lượng khuôn cần sản xuất cũng tăng tương ứng.
3. Giải pháp in 3D Shoe Mold: 2 hướng cho khuôn thử và khuôn sản xuất
Khuôn thử · In resin

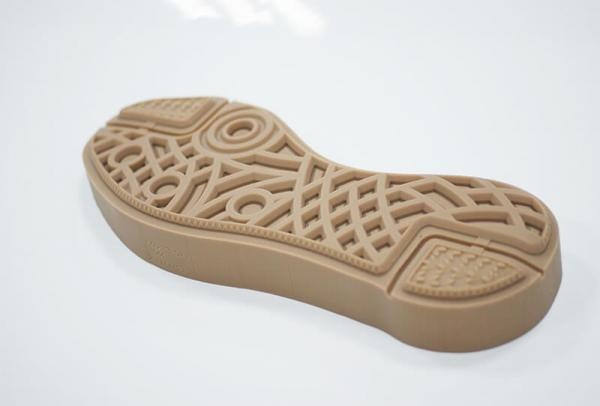

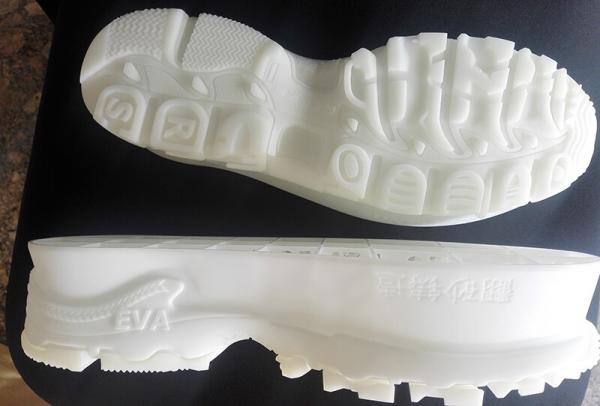

3.1. Khuôn thử (sample mold): in 3D resin chịu nhiệt trên UnionTech khổ lớn

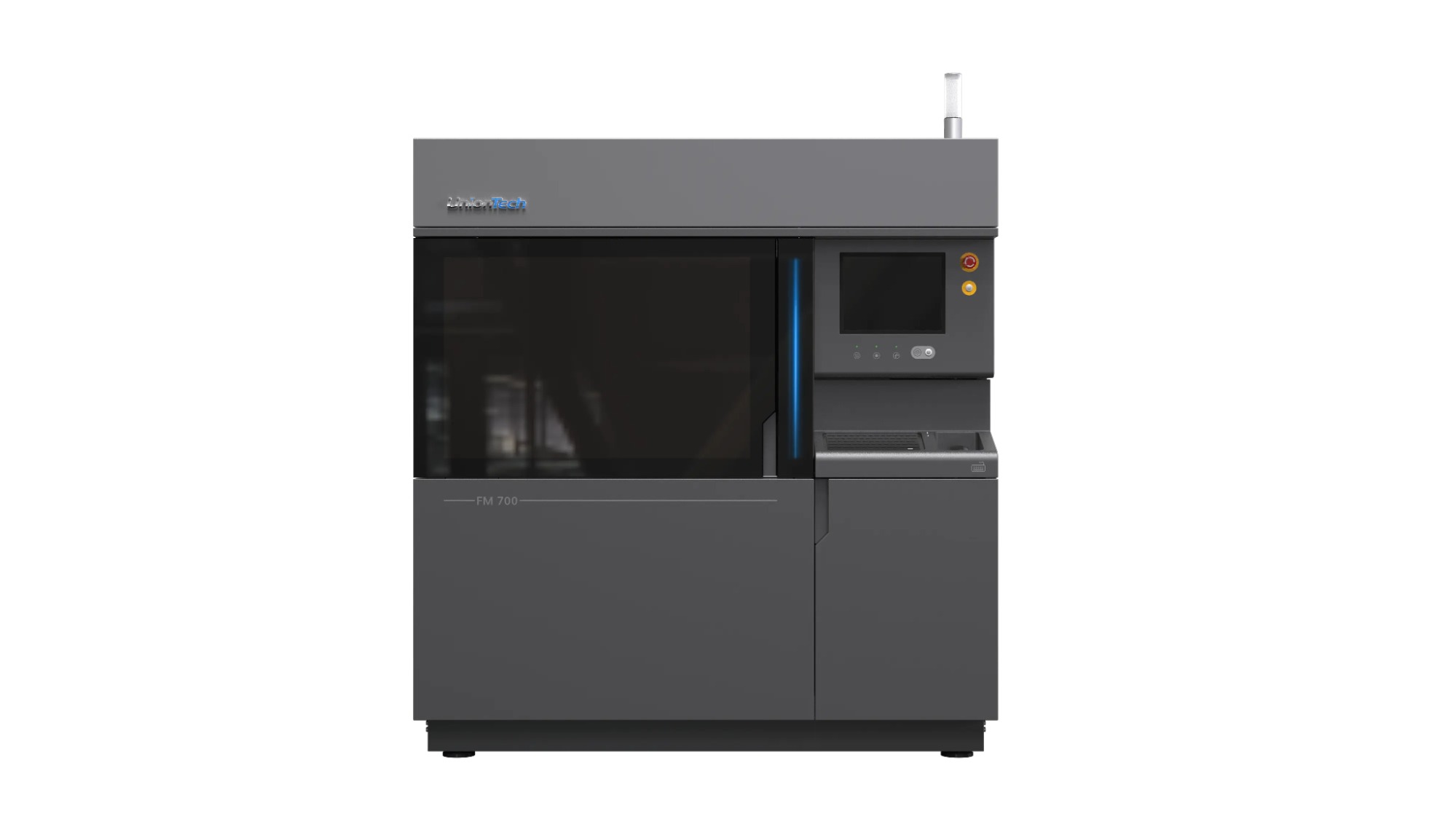

UnionTech FM Series được phát triển cho các ứng dụng khuôn trong ngành giày, với các model như FM300, FM420M, FM450, FM660 và FM700. Khổ in lớn cho phép tạo nguyên bộ khuôn hoặc bố trí nhiều nửa khuôn trong cùng một lần in.
- Vật liệu: resin chịu nhiệt.

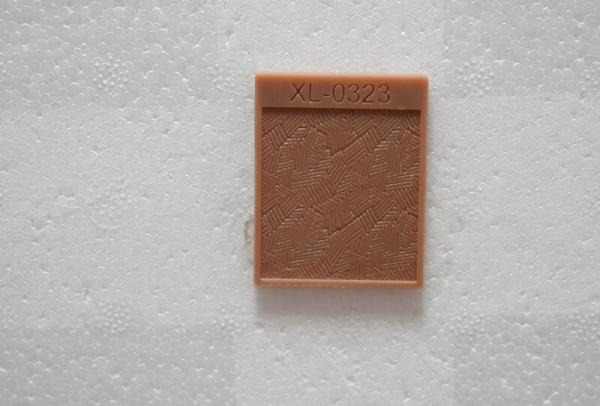

- Ưu điểm: in trực tiếp từ dữ liệu khuôn, thể hiện tốt hoa văn và các vùng hình học phức tạp mà không cần gia công toàn bộ bằng CNC. Khi thiết kế thay đổi, doanh nghiệp chỉ cần chỉnh file và in lại.
- Phù hợp khi: cần khuôn nhanh để tạo đế mẫu phục vụ duyệt thiết kế, thử size hoặc đơn hàng mẫu số lượng nhỏ.
Vật liệu: Resin chịu nhiệt
Khuôn sản xuất · In kim loại
3.2. Khuôn sản xuất: in 3D kim loại trên Nikon SLM 280, SLM 500
Công nghệ in 3D kim loại SLM cho phép chế tạo khuôn trực tiếp từ bột kim loại và tích hợp kênh làm mát theo biên dạng (conformal cooling) chạy gần bề mặt khuôn.
- Vật liệu: thép khuôn, nhôm AlSi10Mg.
- Kênh làm mát theo biên dạng: giúp kiểm soát nhiệt đồng đều hơn trên bề mặt khuôn và hỗ trợ rút ngắn chu kỳ ép.
- Hoa văn phức tạp có thể tạo trực tiếp: giảm khối lượng gia công và các công đoạn thủ công ở những vùng khó tiếp cận.
- Phù hợp khi: thiết kế đã ổn định, cần khuôn có độ bền cao cho sản xuất hàng loạt và muốn tối ưu hiệu quả nhiệt trong quá trình ép.
Vật liệu: Thép khuôn, AlSi10Mg
4. Vì sao doanh nghiệp ngành giày nên chọn Vinnotek?
01
4.1. Kinh nghiệm phục vụ khách hàng trong ngành giày
Vinnotek đã đồng hành cùng các doanh nghiệp như TKG Taekwang, Changshin, Ever Tech Plastic… Đây là cơ sở thực tế để đội ngũ tiếp cận các yêu cầu về khuôn thử, khuôn sản xuất, độ chính xác hoa văn và tiến độ ra khuôn trong ngành giày.
02
4.2. Kết hợp thiết bị in 3D và phần mềm Materialise
Vinnotek cung cấp máy in 3D UnionTech, Nikon SLM Solutions cùng phần mềm Materialise, hỗ trợ doanh nghiệp xây dựng quy trình từ xử lý dữ liệu, chuẩn bị file khuôn đến in và hoàn thiện.
Việc kết hợp thiết bị và phần mềm giúp kiểm soát tốt hơn cả chất lượng dữ liệu đầu vào lẫn chất lượng khuôn sau in.
03
4.3. Tư vấn theo ứng dụng và nhu cầu đầu tư
Tùy mục tiêu là khuôn thử hay khuôn sản xuất, Vinnotek sẽ đề xuất công nghệ, máy và vật liệu phù hợp.
Cấu hình được lựa chọn dựa trên kích thước khuôn, số lượng size, sản lượng, vật liệu đế và ngân sách đầu tư của doanh nghiệp.
04
4.4. In benchmark để kiểm chứng trước khi đầu tư
Doanh nghiệp có thể phối hợp cùng Vinnotek in thử khuôn hoặc nửa khuôn đại diện để đánh giá kích thước, hoa văn, bề mặt và thời gian hoàn thiện.
Kết quả benchmark giúp doanh nghiệp có dữ liệu thực tế trước khi lựa chọn giải pháp và đưa công nghệ vào quy trình sản xuất.
05
4.5. Đào tạo để đội ngũ khách hàng làm chủ quy trình
Vinnotek hỗ trợ đào tạo từ chuẩn bị dữ liệu, lựa chọn hướng in, thiết lập thông số đến vận hành và xử lý khuôn sau in theo phạm vi triển khai.
Nội dung đào tạo gắn với khuôn thực tế của doanh nghiệp để đội ngũ kỹ thuật có thể áp dụng trực tiếp vào công việc.
06
4.6. Hỗ trợ kỹ thuật tại Việt Nam, kết nối chuyên môn từ hãng
Vinnotek trực tiếp hỗ trợ khách hàng tại Việt Nam và phối hợp với UnionTech, Nikon SLM Solutions, Materialise khi cần chuyên môn sâu.
Nhờ đó, doanh nghiệp thuận tiện trao đổi kỹ thuật, xử lý các vấn đề phát sinh và tiếp tục mở rộng ứng dụng trong quá trình sử dụng.
Với sự kết hợp giữa thiết bị, phần mềm và kinh nghiệm triển khai, Vinnotek giúp doanh nghiệp đưa in 3D vào quy trình làm khuôn đế giày theo đúng nhu cầu thực tế và có cơ sở kiểm chứng trước khi đầu tư.
5. So sánh khuôn thử và khuôn sản xuất in 3D
| Tiêu chí | Khuôn thử (sample mold) | Khuôn sản xuất |
|---|---|---|
| Công nghệ | In resin | In kim loại SLM |
| Máy | UnionTech FM Series | Nikon SLM 280, SLM 500 |
| Vật liệu | Resin chịu nhiệt | Thép khuôn, nhôm AlSi10Mg |
| Mục đích | Duyệt mẫu, thử size, đơn mẫu | Sản xuất hàng loạt |
| Điểm mạnh | Ra khuôn nhanh, dễ chỉnh file và in lại | Độ bền cao, tích hợp kênh làm mát theo biên dạng |
| Số lần ép | Phù hợp số lượng thử nghiệm | Theo yêu cầu sản xuất |
5.1. Resin chịu nhiệt: khuôn thử cần nhanh và linh hoạt
Resin chịu nhiệt phù hợp với giai đoạn thiết kế còn thay đổi. Khi cần điều chỉnh, doanh nghiệp có thể sửa file và in lại khuôn thay vì gia công lại từ đầu.
5.2. Thép khuôn: khuôn sản xuất cần độ bền cao
Thép khuôn phù hợp với những ứng dụng yêu cầu khả năng chịu nhiệt, chịu lực và làm việc ổn định trong thời gian dài.
5.3. Nhôm AlSi10Mg: khuôn nhẹ, truyền nhiệt tốt
AlSi10Mg phù hợp với những ứng dụng cần khuôn có trọng lượng nhẹ hơn và khả năng truyền nhiệt tốt, tùy theo quy trình ép và yêu cầu sản xuất.
6. Quy trình triển khai Shoe Mold cùng Vinnotek
7. Lợi ích khi đưa in 3D vào làm khuôn đế giày
Rút ngắn thời gian làm khuôn thử
Tạo khuôn trực tiếp từ file, giảm thời gian chờ gia công.
Thể hiện tốt các chi tiết phức tạp
Thuận lợi với hoa văn, góc khuất và hình học khó gia công.
Tối ưu khả năng làm mát
Kênh làm mát theo biên dạng giúp kiểm soát nhiệt hiệu quả hơn trên khuôn kim loại.
Linh hoạt khi thay đổi thiết kế
Chỉnh sửa dữ liệu thay vì can thiệp trực tiếp trên khuôn hiện hữu.
8. Câu hỏi thường gặp
Khuôn thử in resin ép được bao nhiêu lần?
Số lần ép phụ thuộc vào loại resin, vật liệu đế, nhiệt độ, áp lực và điều kiện vận hành thực tế. Vinnotek sẽ tư vấn dựa trên quy trình ép cụ thể của từng doanh nghiệp.
In 3D kim loại có thay hoàn toàn gia công CNC khi làm khuôn không?
Không hoàn toàn. In 3D kim loại phù hợp để tạo hình khuôn và các cấu trúc phức tạp như kênh làm mát theo biên dạng. Những bề mặt lắp ghép hoặc bề mặt yêu cầu độ chính xác cao vẫn có thể cần gia công hoàn thiện sau in.
Nên chọn thép khuôn hay nhôm AlSi10Mg cho khuôn sản xuất?
Việc lựa chọn phụ thuộc vào yêu cầu về độ bền, trọng lượng khuôn, khả năng truyền nhiệt và quy trình ép. Đội ngũ Vinnotek sẽ tư vấn dựa trên vật liệu đế và sản lượng thực tế.
9. Nhận tư vấn giải pháp in 3D khuôn đế giày
Mỗi doanh nghiệp sẽ có yêu cầu khác nhau về vật liệu đế, số size, sản lượng và quy trình ép. Đội ngũ Vinnotek sẽ cùng anh/chị lựa chọn công nghệ, máy và vật liệu phù hợp cho giải pháp in 3D khuôn đế giày (Shoe Mold).
