Trong in 3D resin, việc chọn đúng vật liệu ảnh hưởng lớn đến độ chính xác và chất lượng bề mặt. Nhựa in 3D SLA Raise3D Standard White Resin là resin đa dụng, dễ in, phù hợp cho prototyping và mô hình chi tiết. Trong bài viết này, Vinnotek sẽ giới thiệu đặc tính, ứng dụng và hướng dẫn in – post-curing hiệu quả với vật liệu này.
1. Giới thiệu chung về Nhựa in 3D SLA Raise3D Standard White Resin
Nhựa in 3D SLA Raise3D Standard White Resin là vật liệu resin đa dụng, được thiết kế cho nhu cầu prototyping nhanh và linh hoạt.
Vật liệu dễ in, cho độ chính xác cao, tái tạo chi tiết mịn cùng bề mặt trắng mờ đồng đều, giúp quá trình hậu xử lý và hoàn thiện trở nên đơn giản, hiệu quả hơn.
Với tông màu trung tính lý tưởng cho sơn phủ và các bước xử lý sau in, Nhựa in 3D SLA Raise3D Standard White Resin phù hợp cho tạo mẫu chức năng, mô hình trình diễn trong lĩnh vực thiết kế, nghệ thuật và các ứng dụng công nghiệp.
2. Lợi ích nổi bật của Nhựa in 3D SLA Raise3D Standard White Resin
Nhựa in 3D SLA Raise3D Standard White Resin được đánh giá cao trong in 3D resin nhờ khả năng vận hành ổn định và chất lượng bề mặt vượt trội. Những đặc tính dưới đây giúp vật liệu này trở thành lựa chọn lý tưởng cho prototyping và mô hình trình diễn:
- Dễ in với độ chính xác cao: Vật liệu dễ vận hành, ổn định trong quá trình in, giúp tái tạo kích thước chính xác và hạn chế lỗi in.
- Chi tiết mịn và chính xác: Khả năng thể hiện chi tiết sắc nét, đường nét rõ ràng, phù hợp với các mô hình có hình học phức tạp và chi tiết nhỏ.
- Bề mặt hoàn thiện mờ: Bề mặt trắng mờ đồng đều, giảm phản xạ ánh sáng và thuận lợi cho sơn phủ cũng như các bước hậu xử lý.
Gợi ý cho bạn:
- Tổng hợp Các loại vật liệu in 3D đa năng và đáng mua nhất hiện nay đang được trưng bày tại Vinnotek.
- Tham khảo Các loại vật liệu in 3D Raised3d phong phú để chọn đúng vật tư gia công cho dự án của bạn.
3. Ứng dụng tiêu biểu của Nhựa in 3D SLA Raise3D Standard White Resin
Nhờ tính linh hoạt và chất lượng bề mặt ổn định, Nhựa in 3D SLA Raise3D Standard White Resin được ứng dụng rộng rãi trong nhiều lĩnh vực, từ tạo mẫu nhanh đến các mô hình yêu cầu độ chi tiết và hoàn thiện cao.

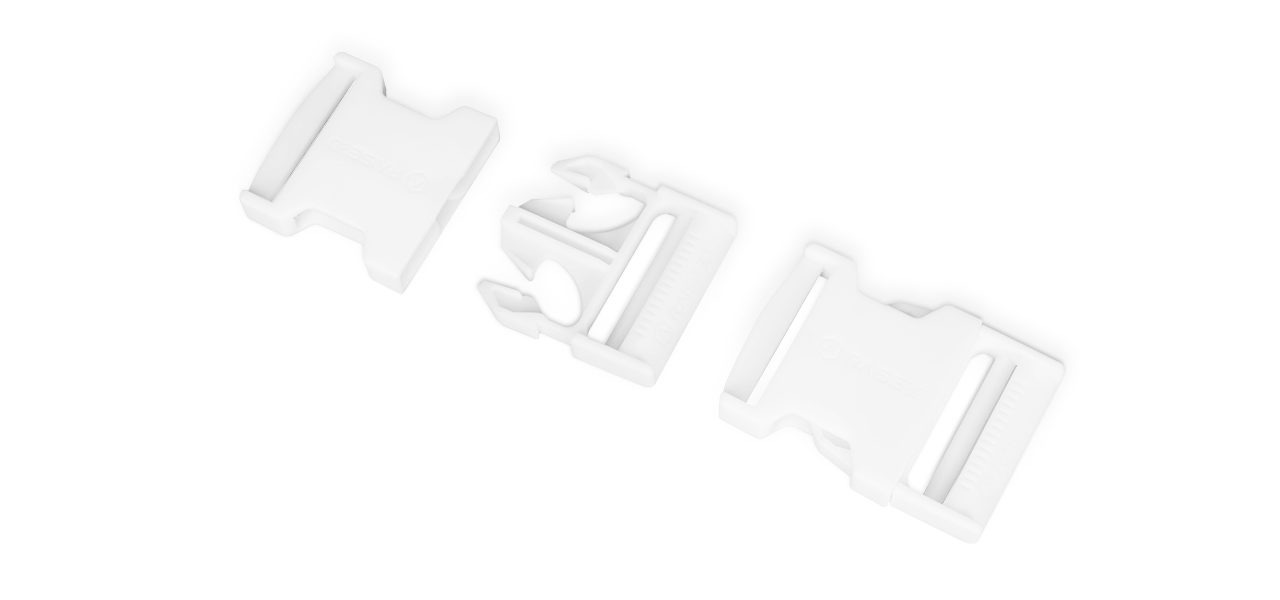

Prototyping & thiết kế
Nhựa in 3D SLA Raise3D Standard White Resin phù hợp cho tạo mẫu nhanh nhờ khả năng in ổn định và độ chính xác cao.
Vật liệu giúp kiểm tra hình dáng, kích thước và chức năng cơ bản của sản phẩm trong giai đoạn thiết kế, rút ngắn thời gian lặp và tối ưu quy trình phát triển.

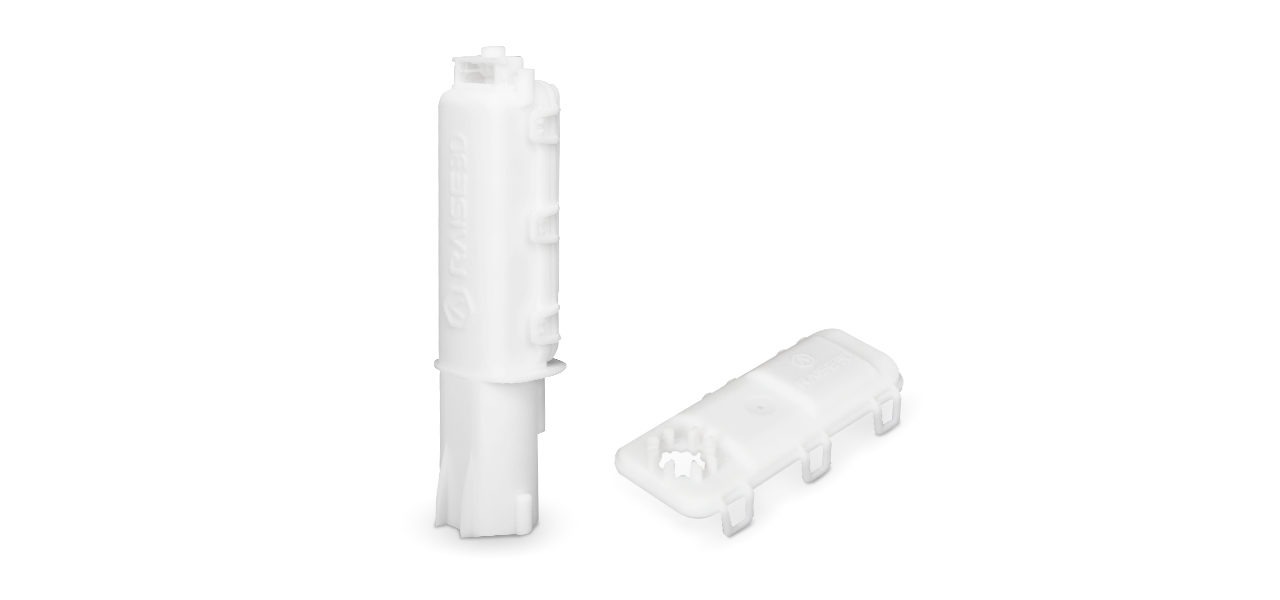

Mô hình chi tiết nhỏ & hình học phức tạp
Với khả năng tái tạo chi tiết sắc nét và bề mặt mịn, Nhựa in 3D SLA Raise3D Standard White Resin đáp ứng tốt các mô hình có chi tiết nhỏ, khe hẹp hoặc hình học phức tạp, nơi yêu cầu độ chính xác và tính thẩm mỹ cao.

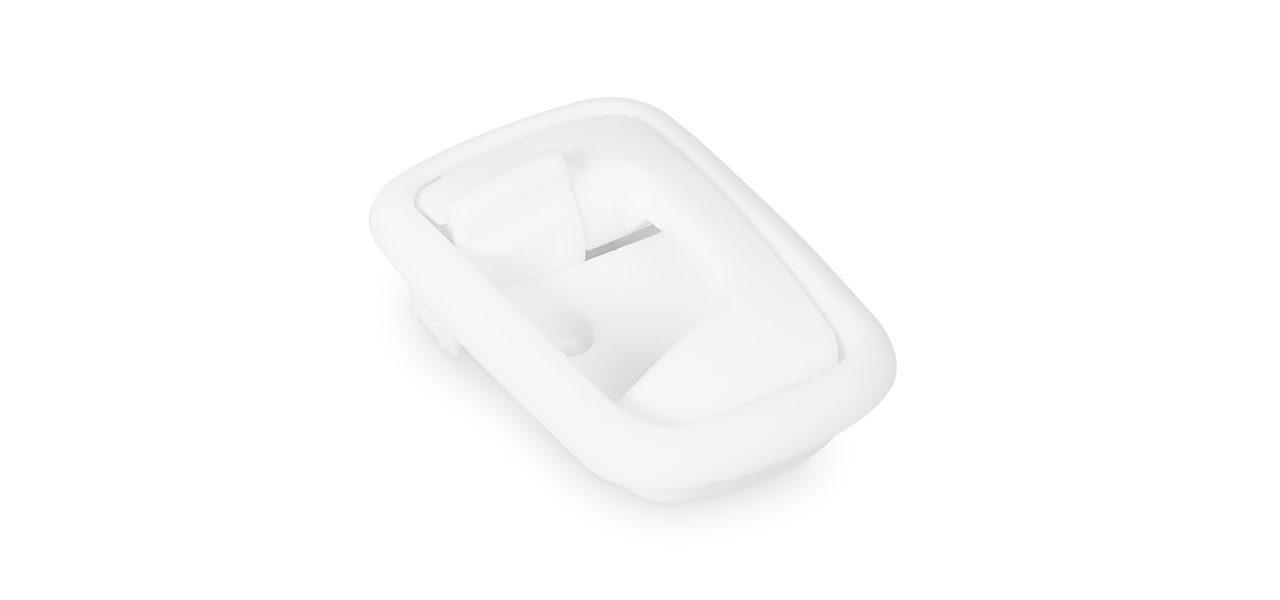

Mô hình sơn & hậu xử lý
Tông trắng mờ trung tính giúp Nhựa in 3D SLA Raise3D Standard White Resin trở thành nền lý tưởng cho sơn phủ, nhuộm màu và các bước hậu xử lý.
Bề mặt đồng đều giúp tăng độ bám sơn, mang lại mô hình hoàn thiện, sẵn sàng cho trưng bày hoặc trình diễn.
4. Tính chất vật liệu
Để đánh giá chính xác hiệu suất của Nhựa in 3D SLA Raise3D Standard White Resin, việc hiểu rõ các điều kiện thử nghiệm và thông số vật liệu là yếu tố quan trọng, giúp lựa chọn và sử dụng resin phù hợp với từng nhu cầu ứng dụng.
4.1 Điều kiện thử nghiệm & lưu ý
Các mẫu thử được in bằng máy Raise3D DF2 với cường độ chiếu sáng 2 mW/cm² tại bước sóng 405 nm, độ dày lớp 50 μm và thời gian chiếu 3 giây/lớp. Sau khi in, mẫu được post-curing bằng DF Cure trong 30 phút cho mỗi mặt ở nhiệt độ phòng nhằm đạt trạng thái cơ tính tiêu chuẩn.
4.2 Bảng thông số cơ học & nhiệt
Dưới đây là bảng thông số cơ học và nhiệt của Nhựa in 3D SLA Raise3D Standard White Resin, thể hiện sự khác biệt giữa trạng thái chưa đóng rắn hoàn toàn và sau khi post-curing, giúp đánh giá hiệu suất vật liệu trong từng điều kiện sử dụng:
| Thuộc tính | Phương pháp thử | Chưa đóng rắn | Sau post-curing |
| Độ bền kéo | ASTM D638 | 39 MPa | 67 MPa |
| Mô đun đàn hồi | ASTM D638 | 1663 MPa | 2844 MPa |
| Độ giãn dài khi đứt | ASTM D638 | 30% | 19% |
| Độ bền uốn | ASTM D790 | 51 MPa | 108 MPa |
| Mô đun uốn | ASTM D790 | 1318 MPa | 2830 MPa |
| Độ dai va đập Izod có khía | ASTM D256 | 33 J/m | 33 J/m |
| Nhiệt độ biến dạng nhiệt @0,45 MPa | ASTM D648 | Không áp dụng | 77 °C |
5. Hướng dẫn thông số in 3D với Nhựa in 3D SLA Raise3D Standard White Resin
Khuyến nghị sử dụng profile in mặc định có sẵn trong phần mềm ideaMaker để đảm bảo độ ổn định và chất lượng in tối ưu.
Sau khi in xong, không nên để mẫu in đã thành công nhưng chưa được rửa trong máy quá lâu. Việc này giúp tránh hiện tượng mẫu bị trương nở quá mức, có thể gây sai lệch kích thước hoặc làm mềm cấu trúc support.
6. Hướng dẫn làm sạch mẫu in
Nhựa in 3D SLA Raise3D Standard White Resin V1 cần được làm sạch đúng quy trình để đạt được các đặc tính vật liệu tối ưu sau khi in.
Không cần tháo cấu trúc support khỏi mẫu in trước khi rửa. Mẫu nên được rửa trước khi post-curing cho đến khi bề mặt không còn tồn dư dung môi.
Đối với các cấu trúc đặc biệt hoặc chi tiết nhỏ như lỗ nhỏ, khuyến nghị làm sạch thủ công, sau đó thổi khô bằng khí nén hoặc nitơ để loại bỏ dung môi còn sót lại trên bề mặt.
Ngoài ra, có thể để mẫu khô tự nhiên trong thời gian ngắn ở nhiệt độ phòng trước khi tiến hành post-curing. Chỉ post-curing khi bề mặt đã khô và không còn dung môi.
| Thời gian rửa | Thời gian làm khô |
| 10 phút | 10 phút |
Có thể bạn quan tâm:
- Nhựa in 3D SLA Raise3D Henkel LOCTITE 3D PRO9317 Clear trong suốt như pha lê kính đang được xả kho với giá hủy diệt.
- Can Nhựa in 3D SLA Raise3D Forward AM Ultracur3D® RG 1100 B công năng vô cùng mạnh mẽ đang chờ đón bạn đặt hàng.
7. Hướng dẫn đóng rắn sau in
Sau khi làm sạch, các chi tiết in bằng Nhựa in 3D SLA Raise3D Standard White Resin V1 cần được post-curing để đạt được tính chất cơ học và độ ổn định tối ưu. Các thông số dưới đây áp dụng khi sử dụng Raise3D DF Cure.
Các chế độ post-curing:
Cài đặt 1 – Prototyping hoặc sử dụng nhẹ: Phù hợp cho mô hình trưng bày hoặc kiểm tra hình dáng, không yêu cầu cơ tính cao.
Cài đặt 2 – Sử dụng chức năng (mặc định): Dành cho các chi tiết sử dụng chức năng, với thời gian đóng rắn nhanh hơn. Đây là thiết lập mặc định trong ideaMaker.
Cài đặt 3 – Đạt cơ tính tối đa; Nhằm đạt được các đặc tính vật liệu cao nhất theo tài liệu kỹ thuật. Lưu ý: sử dụng chế độ này có thể khiến bề mặt ngả vàng, và cần hơn 1 tháng để màu trắng trở lại tự nhiên.
Thông số post-curing:
| Chế độ | Thời gian chiếu UV | Thời gian gia nhiệt | Nhiệt độ gia nhiệt |
| Cài đặt 1 | 5 phút | 5 phút | 60 °C |
| Cài đặt 2 | 30 phút | 30 phút | 60 °C |
| Cài đặt 3 | 60 phút | 0 phút | Không áp dụng |
8. Vinnotek – Địa chỉ cung cấp Nhựa in 3D SLA Raise3D Standard White Resin đáng tin cậy
Vinnotek là địa chỉ uy tín cung cấp Nhựa in 3D SLA Raise3D Standard White Resin chính hãng, đáp ứng nhu cầu in 3D resin cho prototyping, thiết kế và sản xuất mô hình chất lượng cao.
Không chỉ dừng lại ở việc phân phối vật liệu, Vinnotek còn đóng vai trò là đối tác kỹ thuật, hỗ trợ tư vấn lựa chọn vật liệu, thiết lập quy trình in và hậu xử lý phù hợp cho từng ứng dụng cụ thể.
Đặc biệt, Vinnotek thường xuyên tổ chức các hội thảo và workshop Metaman chuyên sâu về in 3D, nơi chia sẻ kiến thức công nghệ, kinh nghiệm ứng dụng thực tế và xu hướng mới trong ngành.
Thông qua các chương trình này, khách hàng có cơ hội tiếp cận giải pháp in 3D hiệu quả, nâng cao năng lực thiết kế – sản xuất và tối ưu chi phí vận hành.
Đánh giá
Chưa có đánh giá nào.
