Hợp kim nhôm A2024-RAM2C Nikon SLM Solutions là vật liệu nhôm độ bền cao gia cường ceramic dành cho công nghệ in 3D kim loại SLM/L-PBF. Vật liệu kết hợp độ bền, độ dẻo tốt, khả năng chống mài mòn và duy trì đặc tính cơ học ở nhiệt độ cao, phù hợp với các chi tiết kết cấu làm việc trong điều kiện khắt khe như engine components, aerospace, automotive và motorsport.
Với khả năng xử lý nhiệt T6, độ bền kéo trung bình của A2024-RAM2C có thể đạt 495 MPa trên bộ thông số SLM®500 Precision, mở rộng khả năng ứng dụng hợp kim nhôm Additive Manufacturing cho những component vừa yêu cầu trọng lượng thấp, vừa phải đáp ứng tải cơ học và nhiệt trong quá trình vận hành.
1. A2024-RAM2C – Hợp Kim Nhôm Gia Cường Ceramic Cho Môi Trường Nhiệt Cao
A2024-RAM2C là hợp kim nhôm hiệu suất cao được phát triển trên nền vật liệu 2024, kết hợp thêm ceramic nhằm tăng khả năng xử lý bằng Additive Manufacturing và mở rộng hiệu suất của vật liệu trong những môi trường làm việc khắt khe.
Nikon SLM Solutions mô tả A2024-RAM2C là vật liệu có độ bền cao, đồng thời duy trì độ dẻo tốt và khả năng chống mài mòn. Thành phần ceramic tạo nên điểm khác biệt đáng chú ý, đặc biệt đối với các structural parts hoạt động ở nhiệt độ cao như bộ phận động cơ.
So với các hợp kim nhôm AM tập trung chủ yếu vào lightweight và khả năng tạo hình, A2024-RAM2C hướng đến nhóm ứng dụng cần nhiều đặc tính trong cùng một vật liệu: chịu tải cơ học, chịu nhiệt và chống mài mòn.
Vật liệu cũng có khả năng heat treatment tương tự nhôm 2024 wrought. Sau quá trình in, cơ tính có thể tiếp tục được nâng cao thông qua quy trình T6, tạo ra một giải pháp phù hợp với các component hiệu suất cao trong aerospace, automotive và motorsport.
2. Thành Phần Và Cơ Tính Của A2024-RAM2C
A2024-RAM2C sử dụng nền nhôm kết hợp Copper, Magnesium, Manganese và thành phần RAM gia cường.
|
Thành phần |
Tỷ lệ (% khối lượng) |
|
Nhôm (Al) |
Nền |
|
Chromium (Cr) |
Tối đa 0,10 |
|
Đồng (Cu) |
3,80 – 4,80 |
|
Sắt (Fe) |
Tối đa 0,30 |
|
Magie (Mg) |
1,20 – 1,80 |
|
Mangan (Mn) |
0,25 – 0,90 |
|
Silic (Si) |
Tối đa 0,15 |
|
Kẽm (Zn) |
Tối đa 0,25 |
|
RAM |
Tối đa 4,0 |
|
Tạp chất riêng lẻ |
Tối đa 0,05 |
|
Tổng tạp chất khác |
Tối đa 0,15 |

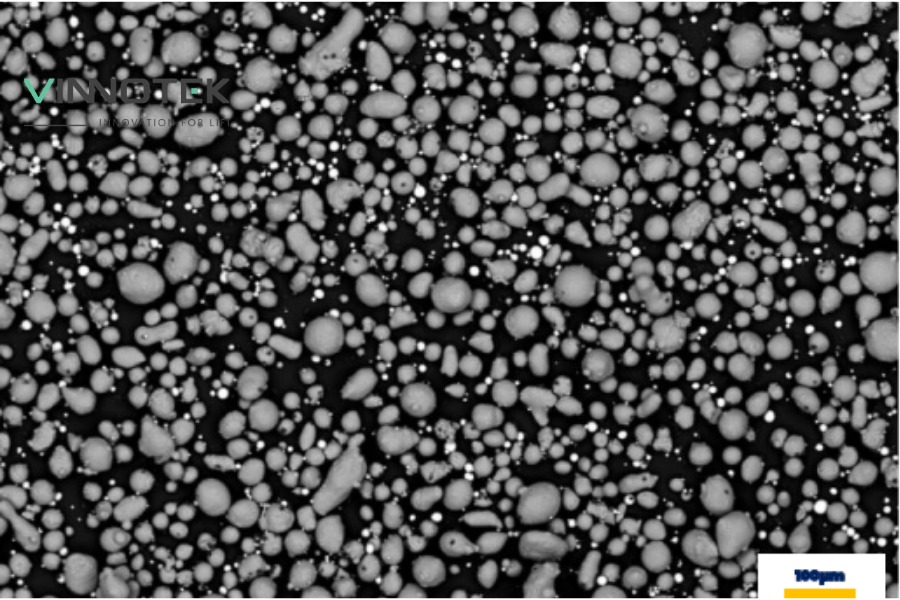

Bột A2024-RAM2C do Nikon SLM Solutions công bố có các đặc tính:
|
Thông số |
Giá trị |
|
Dải kích thước hạt |
20-63 µm |
|
Khối lượng riêng |
≈ 2,85 g/cm³ |
|
Hình dạng hạt |
Dạng cầu (Spherical) |
Dạng hạt cầu và dải kích thước 20-63 µm hỗ trợ quá trình tạo powder bed ổn định trong công nghệ SLM/L-PBF. Theo bộ parameter Precision của Nikon SLM Solutions trên SLM®500, vật liệu đạt mật độ tương đối tối thiểu 99,5%.
Cơ tính của mẫu Machined được Nikon SLM Solutions công bố như sau:
|
Chỉ số |
NHT Horizontal |
NHT Vertical |
T6 Horizontal |
T6 Vertical |
|
Độ bền kéo Rm – trung bình |
355 MPa |
375 MPa |
495 MPa |
480 MPa |
|
Giới hạn chảy Rp0.2 – trung bình |
305 MPa |
295 MPa |
350 MPa |
355 MPa |
|
Độ giãn dài A – trung bình |
12% |
11% |
9% |
5% |
Sau xử lý nhiệt T6, độ bền kéo trung bình theo phương Horizontal tăng từ 355 MPa lên 495 MPa. Độ cứng Vickers trung bình cũng tăng từ 110 HV5 ở trạng thái chưa xử lý nhiệt lên 148 HV5 sau heat treatment.
Quy trình T6 được Nikon SLM Solutions sử dụng gồm solution treatment ở 500°C ± 5°C trong 1,5 giờ, tôi trong nước lạnh, sau đó artificial aging ở 165°C ± 5°C trong 24 giờ.
Sự thay đổi cơ tính sau T6 cho phép A2024-RAM2C đáp ứng tốt hơn các component yêu cầu độ bền cao, đồng thời tận dụng lợi thế trọng lượng thấp của vật liệu nền nhôm.
📄 Tải Material Data Sheet (PDF) – A2024-RAM2C Nikon SLM Solutions
3. Khả Năng Chịu Nhiệt Và Chống Mài Mòn Của A2024-RAM2C
Điểm nổi bật của A2024-RAM2C không chỉ nằm ở độ bền kéo cao sau xử lý nhiệt. Vật liệu được phát triển để kết hợp high strength với good ductility, wear resistance và khả năng làm việc ở elevated temperatures.
Pha ceramic gia cường mang lại lợi thế về khả năng chống mài mòn, mở rộng phạm vi sử dụng của hợp kim nhôm sang những chi tiết thường xuyên chịu ma sát hoặc làm việc trong điều kiện tải kết hợp.
Khả năng duy trì đặc tính tốt ở nhiệt độ cao tiếp tục tạo khác biệt cho A2024-RAM2C. Đây là yếu tố đặc biệt quan trọng đối với các bộ phận nằm gần động cơ hoặc những vùng vận hành có nhiệt độ cao, nơi vật liệu phải đồng thời đáp ứng yêu cầu về cơ tính và trọng lượng.
Khả năng heat treatment cũng giúp vật liệu linh hoạt hơn về hiệu suất cuối cùng. Với trạng thái T6, tensile strength trung bình đạt tới 495 MPa và hardness trung bình đạt 148 HV5 trên bộ dữ liệu SLM®500 Precision của Nikon SLM Solutions.
Nhờ tổ hợp này, A2024-RAM2C mang lại giá trị rõ rệt cho những thiết kế cần lightweight nhưng vẫn phải đáp ứng đồng thời yêu cầu về độ bền, nhiệt độ vận hành và khả năng chống mài mòn.
4. Ứng Dụng A2024-RAM2C Trong Động Cơ, Aerospace Và Motorsport
Engine components là một trong những ứng dụng tiêu biểu của A2024-RAM2C được Nikon SLM Solutions công bố. Đây là nhóm chi tiết thường phải hoạt động dưới tác động đồng thời của nhiệt độ cao, tải cơ học và ma sát – những điều kiện phù hợp với tổ hợp đặc tính của vật liệu.
Trong aerospace, A2024-RAM2C phù hợp với các structural components yêu cầu giảm trọng lượng nhưng vẫn cần cơ tính cao khi vận hành trong môi trường nhiệt. Khả năng sản xuất bằng SLM/L-PBF đồng thời mở ra những geometry phức tạp hơn so với các phương pháp gia công truyền thống.
Đối với automotive, vật liệu hướng đến các component hiệu suất cao quanh động cơ và những chi tiết chịu tải, chịu nhiệt hoặc chịu mài mòn. Khối lượng riêng khoảng 2,85 g/cm³ tiếp tục duy trì lợi thế lightweight vốn có của hợp kim nhôm.
Trong motorsport, nơi hiệu suất và trọng lượng luôn được tối ưu song song, A2024-RAM2C tạo điều kiện phát triển các component có cơ tính cao nhưng vẫn hạn chế khối lượng. Công nghệ Additive Manufacturing còn cho phép tích hợp các đường dẫn bên trong, tối ưu geometry theo không gian lắp đặt và giảm số lượng component trong cụm chi tiết.
Nikon SLM Solutions hiện liệt kê aerospace, automotive và motorsports là các nhóm ứng dụng chính của A2024-RAM2C.
5. Máy In 3D Nikon SLM Solutions Cho A2024-RAM2C

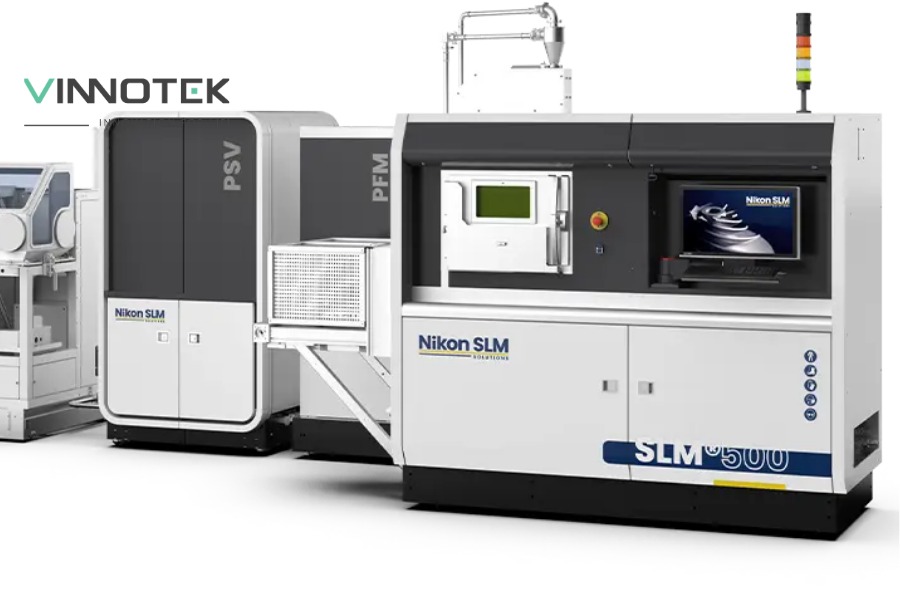

Nikon SLM Solutions đã xác lập bộ parameter A2024-RAM2C_SLM500_PREC_MBP3_V1 với layer thickness 30 µm trên hệ thống SLM®500 1.3 sử dụng laser 400 W.
|
Thông số |
Giá trị |
|
Hệ thống |
SLM®500 1.3 – 400 W |
|
Parameter |
A2024-RAM2C_SLM500_PREC_MBP3_V1 |
|
Layer thickness |
30 µm |
|
Parameter category |
Precision |
|
Data preparation |
Materialise SLM Build Processor |
|
Theoretical system build rate |
90,4 cm³/h – Quad |
|
Mật độ tương đối tối thiểu |
99,5% |
Parameter Precision hướng đến khả năng sản xuất các chi tiết có geometry phức tạp với độ phân giải cao. Trên cấu hình Quad Laser của SLM®500, theoretical system build rate được công bố ở mức 90,4 cm³/h.
Sự kết hợp giữa bột A2024-RAM2C, SLM®500 và bộ processing parameter được Nikon SLM Solutions phát triển tạo thành một workflow đồng bộ cho các ứng dụng Additive Manufacturing yêu cầu cơ tính cao.
→ Xem toàn bộ dòng máy in 3D kim loại Nikon SLM Solutions
6. Mua Hợp Kim Nhôm A2024-RAM2C Tại Vinnotek
Vinnotek là đối tác phân phối Nikon SLM Solutions tại Việt Nam, cung cấp A2024-RAM2C cùng hệ thống máy và giải pháp kỹ thuật cho công nghệ in 3D kim loại SLM/L-PBF.
Với các vật liệu chuyên biệt như A2024-RAM2C, Vinnotek cung cấp giải pháp đồng bộ từ bột kim loại, hệ thống in, processing parameter đến heat treatment và hậu xử lý.
Điều này giúp doanh nghiệp khai thác đầy đủ tổ hợp đặc tính của vật liệu trong các ứng dụng engine components, aerospace, automotive và motorsport.
Đội ngũ kỹ sư Vinnotek hỗ trợ triển khai công nghệ Nikon SLM Solutions từ giai đoạn lựa chọn vật liệu đến quá trình sản xuất chi tiết hoàn thiện, đáp ứng nhu cầu phát triển các component kim loại có geometry phức tạp và yêu cầu cao về hiệu suất.
Với độ bền kéo trung bình lên tới 495 MPa sau T6, khả năng chống mài mòn nhờ ceramic và đặc tính tốt ở nhiệt độ cao, hợp kim nhôm A2024-RAM2C Nikon SLM Solutions mở rộng khả năng ứng dụng nhôm in 3D cho các component hoạt động trong điều kiện nhiệt và tải cơ học khắt khe.
Liên hệ Vinnotek để nhận báo giá A2024-RAM2C 20-63 µm và tư vấn giải pháp vật liệu phù hợp cho hệ thống Nikon SLM Solutions.
Đánh giá
Chưa có đánh giá nào.
