Trong ngành ô tô, tốc độ phát triển linh kiện ngày càng bị rút ngắn. Một chi tiết bracket, housing, manifold hay valve body có thể phải trải qua nhiều vòng thiết kế, thử nghiệm, đúc mẫu và hiệu chỉnh trước khi đi vào sản xuất ổn định.
Với quy trình investment casting truyền thống, điểm nghẽn thường không nằm ở công đoạn đúc, mà nằm ở pattern. Để có pattern sáp, xưởng đúc thường phải làm khuôn ép sáp trước. Chi phí tooling cao, lead time kéo dài và mỗi lần thiết kế thay đổi lại kéo theo một vòng làm khuôn mới.
Đây là lý do in 3D pattern investment casting chi tiết ô tô đang trở thành giải pháp được nhiều xưởng đúc, kỹ sư phát triển sản phẩm và automotive tier supplier quan tâm. Thay vì chờ khuôn sáp 4 đến 8 tuần, doanh nghiệp có thể in pattern trực tiếp trong 24 giờ đến vài ngày, phục vụ nhanh cho thử nghiệm, validation lot và các đơn hàng số lượng nhỏ.
Bài viết này được Vinnotek tổng hợp dành cho kỹ sư đúc kim loại, bộ phận mua hàng và nhà cung ứng ngành ô tô đang tìm giải pháp thay thế khuôn sáp truyền thống bằng UnionTech SLA castable resin và Raise3D FDM PolyCast.
1. Vì Sao Pattern Là Điểm Nghẽn Trong Investment Casting Ô Tô?
Investment casting được sử dụng rộng rãi trong ngành ô tô vì có thể tạo ra chi tiết kim loại gần hình dạng cuối, bề mặt tốt và độ chính xác cao hơn nhiều phương pháp đúc truyền thống khác. Công nghệ này phù hợp với các chi tiết có hình học phức tạp như knuckle, bracket, housing, manifold, valve body, chi tiết truyền động và nhiều linh kiện kim loại nhỏ đến trung bình.
Tuy nhiên, quy trình truyền thống phụ thuộc rất nhiều vào khuôn ép sáp. Để tạo pattern sáp, xưởng phải thiết kế và gia công bộ khuôn riêng cho từng chi tiết. Với chi tiết ô tô, chi phí khuôn có thể lên đến hàng chục hoặc hàng trăm triệu đồng, tùy độ phức tạp. Lead time thường kéo dài từ 4 đến 8 tuần.
Điều này tạo ra ba vấn đề lớn.
- Thứ nhất, chi phí ban đầu cao. Nếu chỉ cần 10 đến 200 chi tiết để thử nghiệm, việc làm khuôn ép sáp riêng thường không kinh tế.
- Thứ hai, thiết kế ô tô thay đổi liên tục. Trong giai đoạn phát triển sản phẩm, mỗi lần chỉnh sửa geometry đều có thể làm khuôn cũ không còn phù hợp. Nếu tiếp tục làm khuôn mới, chi phí và thời gian sẽ tăng rất nhanh.
- Thứ ba, nhiều chi tiết ô tô hiện đại có hình học ngày càng phức tạp. Các thiết kế tối ưu trọng lượng, undercut, internal channel hoặc cấu trúc rỗng không phải lúc nào cũng dễ tạo bằng khuôn sáp truyền thống.
In 3D giải quyết trực tiếp vấn đề này bằng cách tạo pattern từ file CAD. Không cần khuôn ép sáp, không cần minimum order và không phải chờ tooling nhiều tuần. Đây là lợi thế rất lớn trong giai đoạn phát triển linh kiện, thử nghiệm vật liệu, kiểm tra lắp ráp và đúc lô nhỏ.

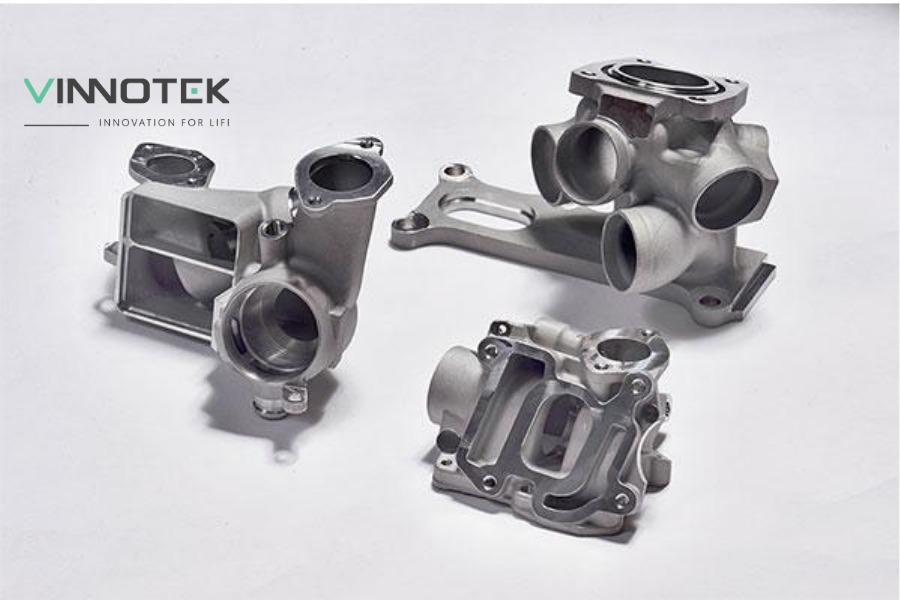

2. UnionTech SLA: Pattern Chính Xác Cho Chi Tiết Ô Tô Phức Tạp
Với các chi tiết cần độ chính xác cao, bề mặt đẹp và có thể đưa vào quy trình đúc nghiêm túc, UnionTech SLA là lựa chọn phù hợp.
Công nghệ SLA sử dụng resin quang hóa để tạo pattern có độ phân giải cao, bề mặt mịn và khả năng tái hiện chi tiết tốt. Khi kết hợp với castable resin và quy trình burnout phù hợp, pattern in SLA có thể thay thế pattern sáp trong nhiều ứng dụng investment casting.
Điểm quan trọng của pattern cho investment casting không chỉ là in ra đúng hình dạng. Pattern còn phải cháy sạch, giảm tro, giảm áp lực nở trong quá trình nung và không làm nứt vỏ ceramic shell.
Với UnionTech RSPro, cấu trúc QuickCast có thể tạo pattern dạng vỏ mỏng bên ngoài và lattice bên trong. Khi burnout, lớp vỏ mềm và sụp vào trong có kiểm soát, phần resin hóa lỏng và thoát ra ngoài trước khi phần còn lại bay hơi. Cách này giúp giảm áp lực lên vỏ ceramic, hạn chế nguy cơ nứt shell khi nung.
Đây là yếu tố rất quan trọng với chi tiết ô tô nhỏ và phức tạp như bracket, housing hoặc knuckle, nơi vỏ ceramic có nhiều vùng mỏng, góc bo nhỏ và hình học khó kiểm soát.
Một số thông số đáng chú ý của UnionTech SLA cho investment casting:
| Tiêu chí | UnionTech SLA |
| Độ chính xác | Khoảng ±0.1 mm |
| Độ nhám bề mặt pattern | Có thể đạt mức rất mịn, phù hợp pattern đúc |
| Build volume RSPro800 X | 800 × 800 × 550 mm |
| Thời gian tạo pattern | Từ vài giờ tùy kích thước |
| Ash content sau burnout | Rất thấp khi dùng đúng castable resin và quy trình nung |
Nghiên cứu về pattern SLA trong investment casting cũng ghi nhận bề mặt pattern in đạt độ nhám trung bình khoảng 2.49 μm, trong khi chi tiết sau đúc đạt khoảng 7.33 μm. Đây là kết quả phù hợp với nhiều yêu cầu đúc chi tiết kỹ thuật trong ngành ô tô.
Tham khảo thêm: giải pháp in 3D khuôn mẫu trong phát triển, chế tạo và tối ưu thiết kế khuôn.

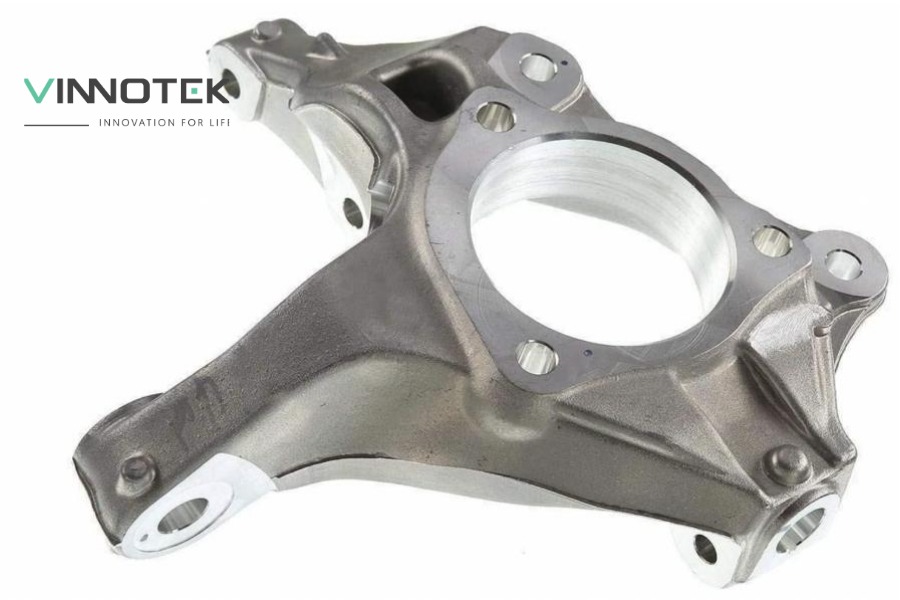

3. Những Chi Tiết Ô Tô Phù Hợp Với SLA Pattern
UnionTech SLA đặc biệt phù hợp với các chi tiết ô tô có hình học phức tạp, yêu cầu bề mặt tốt và cần độ chính xác cao trong giai đoạn đúc mẫu hoặc sản xuất lô nhỏ.
- Nhóm thứ nhất là chi tiết treo và lái, như knuckle, control arm bracket hoặc steering housing. Đây là các chi tiết thường có geometry phức tạp, nhiều vùng bo, mặt lắp và yêu cầu kiểm tra cơ tính sau đúc.
- Nhóm thứ hai là chi tiết powertrain, như valve body, transmission housing hoặc oil pump body. Các chi tiết này có nhiều vùng kênh, khoang và bề mặt chức năng cần pattern ổn định, độ chính xác tốt.
- Nhóm thứ ba là linh kiện cho xe điện, như motor housing, battery bracket hoặc inverter housing. Với nhóm này, thiết kế thường thay đổi nhanh trong giai đoạn phát triển, nên việc in pattern trực tiếp giúp kỹ sư rút ngắn đáng kể thời gian thử nghiệm.
Với các ứng dụng này, SLA không chỉ giúp giảm lead time. Công nghệ này còn cho phép doanh nghiệp kiểm tra sớm tính khả thi của thiết kế đúc, phát hiện lỗi hình học và tối ưu chi tiết trước khi đầu tư tooling truyền thống.

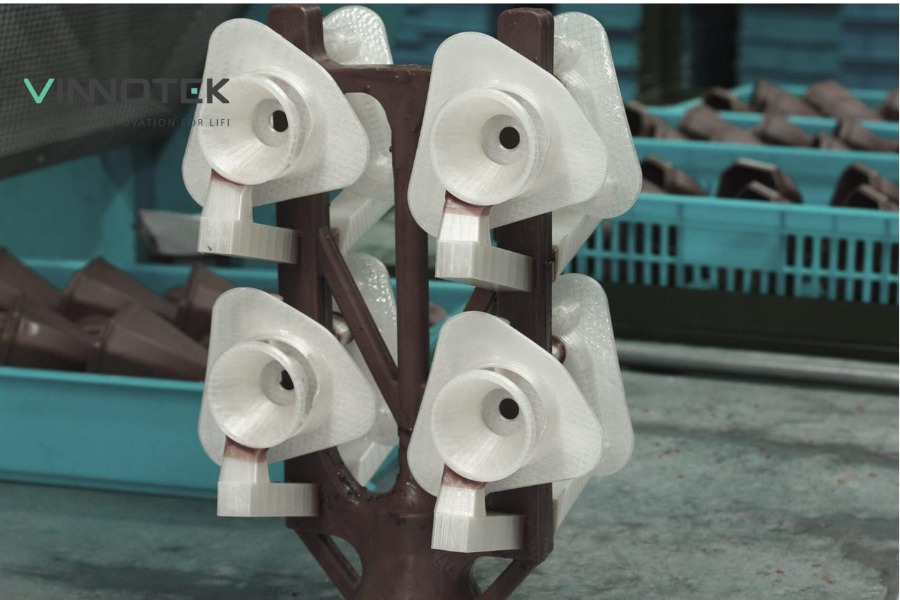

4. Raise3D FDM PolyCast: Pattern Nhanh Cho Giai Đoạn Engineering Validation
Nếu UnionTech SLA phù hợp với pattern cần bề mặt đẹp và độ chính xác cao, thì Raise3D FDM với PolyCast lại phù hợp hơn cho giai đoạn thử nghiệm nhanh, kiểm tra thiết kế và validation ban đầu.
PolyCast là filament FDM được phát triển cho investment casting. Vật liệu này có khả năng cháy sạch, ash content rất thấp và có thể dùng để tạo pattern thay thế sáp trong một số ứng dụng đúc thử nghiệm.
Lợi thế lớn nhất của Raise3D FDM là chi phí thấp hơn và khả năng iterate nhanh. Trong giai đoạn phát triển chi tiết ô tô, kỹ sư thường phải thử nhiều phiên bản thiết kế trước khi chọn phương án cuối. Nếu mỗi phiên bản đều dùng SLA hoặc tooling truyền thống, chi phí sẽ tăng nhanh.
Với Raise3D FDM, doanh nghiệp có thể in nhiều phiên bản pattern trong thời gian ngắn để kiểm tra form, fit, lắp ráp, draft angle hoặc các vùng cần chỉnh sửa trước khi chuyển sang SLA pattern cho đúc chính thức.
Raise3D FDM cũng có lợi thế về build volume và khả năng in các chi tiết lớn hơn, đặc biệt với những mẫu như transmission case, differential housing hoặc các housing kích thước lớn trong giai đoạn kiểm tra thiết kế.
Tuy nhiên, FDM pattern thường có bề mặt thô hơn SLA. Vì vậy, nếu dùng cho đúc, pattern FDM cần xử lý bề mặt như smoothing trước khi bọc ceramic shell. Đây là điểm cần tính trước trong workflow.
Tìm hiểu về thiết bị: máy in 3D SLA UnionTech phục vụ tạo mẫu và chế tạo các chi tiết có độ chính xác cao.
5. So Sánh UnionTech SLA Và Raise3D FDM Cho Pattern Investment Casting
UnionTech SLA và Raise3D FDM không loại trừ nhau. Hai công nghệ phù hợp với hai giai đoạn khác nhau trong quy trình phát triển chi tiết đúc ô tô.
| Tiêu chí | UnionTech SLA | Raise3D FDM PolyCast |
| Độ nhám pattern | Mịn hơn, phù hợp casting pattern chất lượng cao | Cao hơn, thường cần smoothing |
| Độ chính xác | Khoảng ±0.1 mm | Khoảng ±0.2 đến ±0.5 mm tùy chi tiết |
| Burnout | Tốt khi dùng castable resin và quy trình phù hợp | Ash content rất thấp với PolyCast |
| Xử lý sau in | Ít hơn | Cần xử lý bề mặt nhiều hơn |
| Chi phí pattern | Cao hơn FDM | Thấp hơn, phù hợp iterate nhiều lần |
| Ứng dụng chính | Pattern cho đúc thử và validation lot | Design validation, prototype pattern |
| Phù hợp nhất | Chi tiết cần bề mặt và độ chính xác tốt | Giai đoạn thử nhanh, chỉnh thiết kế, kiểm tra lắp ráp |
Có thể hiểu đơn giản: Raise3D FDM giúp kỹ sư thử nhanh và rẻ, còn UnionTech SLA giúp tạo pattern chất lượng cao hơn cho đúc kim loại thực tế.
6. Workflow Đề Xuất: Kết Hợp FDM Và SLA Trong Automotive Casting
Với các xưởng đúc và nhà cung ứng ô tô, Vinnotek khuyến nghị workflow kết hợp cả hai công nghệ để tối ưu tốc độ, chi phí và chất lượng pattern.
Giai đoạn 1: Kiểm tra thiết kế bằng Raise3D FDM.
Kỹ sư in pattern bằng PolyCast để kiểm tra geometry, kích thước tổng thể, draft angle, vị trí lắp ráp và khả năng đưa vào quy trình đúc. Đây là giai đoạn cần iterate nhanh, chi phí thấp và không nên đầu tư pattern đắt ngay từ đầu.
Giai đoạn 2: Đúc mẫu đầu tiên bằng UnionTech SLA.
Sau khi thiết kế đã ổn định, pattern được in bằng UnionTech SLA với castable resin. Cấu trúc QuickCast và quy trình burnout phù hợp giúp giảm rủi ro nứt shell, đồng thời đảm bảo bề mặt và độ chính xác tốt hơn cho chi tiết đúc đầu tiên.
Giai đoạn 3: Validation lot bằng UnionTech SLA.
Khi chi tiết cần đúc lô nhỏ từ 10 đến 200 chiếc để thử nghiệm hoặc gửi khách hàng đánh giá, SLA pattern là lựa chọn phù hợp vì không cần khuôn ép sáp, không cần minimum order và có thể in theo nhu cầu.
Giai đoạn 4: Scale up khi volume đủ lớn.
Khi sản lượng đủ cao và thiết kế đã ổn định, doanh nghiệp có thể đầu tư khuôn ép sáp truyền thống để tối ưu chi phí sản xuất hàng loạt. Tuy nhiên, với các biến thể đặc biệt, phụ tùng thay thế hoặc đơn hàng nhỏ, SLA pattern vẫn tiếp tục có vai trò riêng.
Cách tiếp cận này giúp doanh nghiệp không phải chọn một trong hai ngay từ đầu. FDM phục vụ tốc độ và chi phí trong giai đoạn thử nghiệm. SLA phục vụ độ chính xác và chất lượng khi bước vào đúc thật.
Bài viết liên quan:
- in 3D pattern investment casting trong chế tạo mẫu phục vụ quy trình đúc mẫu chảy.
- khuôn đúc áp lực cao (die casting) với những yêu cầu đặc thù về thiết kế và chế tạo.
- conformal cooling insert cho khuôn ép nhựa giúp tối ưu đường dẫn làm mát bên trong khuôn.

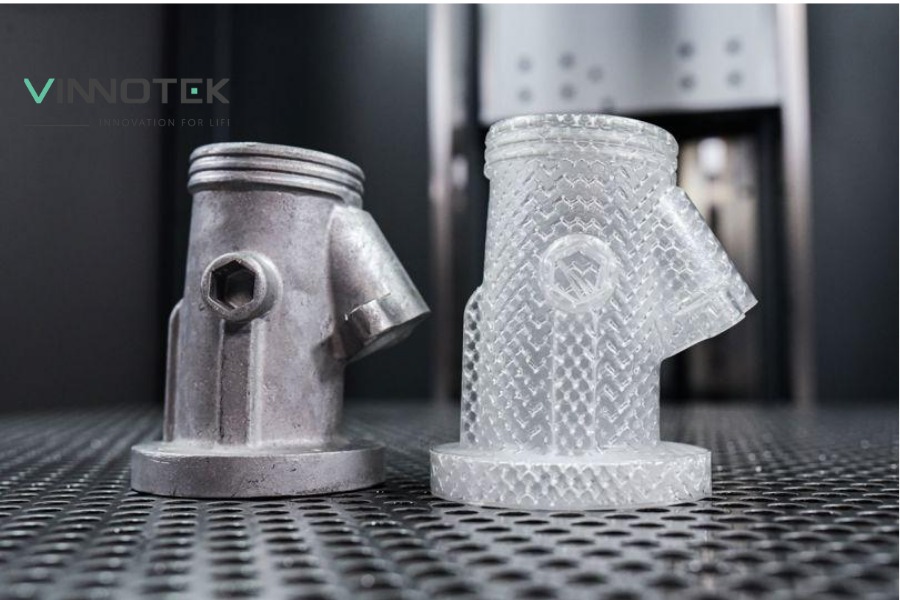

7. Bằng Chứng Ứng Dụng: Foundry Đang Chuyển Sang 3D Printed Pattern
Nhiều xưởng đúc trên thế giới đã bắt đầu sử dụng pattern in 3D để thay thế tooling kim loại có lead time dài và chi phí cao. Kết quả ghi nhận cho thấy pattern có thể được hoàn thành trong khoảng 24 giờ thay vì chờ khuôn 4 đến 8 tuần.
Trong một số trường hợp, chi phí tooling có thể giảm đến 90% so với phương án làm khuôn kim loại hoặc khuôn ép sáp truyền thống. Lợi ích đặc biệt rõ với các chi tiết phức tạp, lô nhỏ hoặc đang trong giai đoạn thiết kế chưa ổn định.
Đối với ngành ô tô, đây là lợi thế rất lớn. Một automotive tier supplier có thể phản hồi yêu cầu thay đổi thiết kế nhanh hơn, đúc mẫu sớm hơn và rút ngắn vòng phát triển linh kiện trước khi đi vào sản xuất hàng loạt.
8. Vinnotek: Giải Pháp UnionTech Và Raise3D Cho Investment Casting Tại Việt Nam
Vinnotek là đơn vị phân phối chính thức UnionTech và Raise3D tại Việt Nam, cung cấp giải pháp in 3D pattern investment casting cho xưởng đúc, nhà cung ứng linh kiện ô tô, phòng R&D và doanh nghiệp sản xuất cơ khí chính xác.
Với UnionTech SLA, Vinnotek cung cấp các hệ máy phù hợp cho pattern đúc kích thước nhỏ đến lớn, kết hợp castable resin và tư vấn quy trình burnout cho từng nhóm chi tiết.
Với Raise3D FDM, Vinnotek cung cấp giải pháp in PolyCast cho giai đoạn thiết kế, kiểm tra lắp ráp, prototype pattern và validation nhanh trước khi chuyển sang SLA hoặc tooling truyền thống.
Đội ngũ Vinnotek có thể hỗ trợ doanh nghiệp lựa chọn công nghệ theo từng giai đoạn phát triển: FDM cho iteration nhanh, SLA cho pattern đúc chất lượng cao và tooling truyền thống cho sản xuất lớn khi thiết kế đã ổn định.
Tư vấn chọn UnionTech SLA hay Raise3D FDM cho investment casting: miễn phí
In thử pattern automotive theo file thực tế để đánh giá bề mặt và độ chính xác
Tư vấn workflow từ CAD, in pattern, burnout đến ceramic shell casting
Kết Luận
In 3D pattern investment casting chi tiết ô tô bằng UnionTech SLA và Raise3D FDM đang giúp xưởng đúc và nhà cung ứng ô tô giải quyết điểm nghẽn lớn nhất của quy trình truyền thống: khuôn ép sáp tốn kém, lead time dài và thiếu linh hoạt khi thiết kế thay đổi.
Raise3D FDM PolyCast phù hợp với giai đoạn kiểm tra thiết kế, thử nhanh nhiều phiên bản và giảm chi phí prototype. UnionTech SLA castable resin phù hợp với pattern có yêu cầu cao hơn về bề mặt, độ chính xác và khả năng đưa vào quy trình đúc thực tế.
Khi kết hợp đúng, hai công nghệ này giúp doanh nghiệp rút ngắn thời gian tạo pattern từ nhiều tuần xuống còn vài ngày, giảm chi phí tooling đến 90% trong giai đoạn phát triển và tăng khả năng phản ứng trước các thay đổi thiết kế của ngành ô tô.
Với danh mục giải pháp gồm UnionTech SLA, Raise3D FDM, castable resin và PolyCast, Vinnotek có thể đồng hành cùng các xưởng đúc và automotive tier supplier tại Việt Nam trong việc xây dựng workflow in 3D pattern investment casting hiệu quả, linh hoạt và phù hợp với từng giai đoạn sản xuất.
