Một bộ khuôn ép nhựa truyền thống có thể mất 4-8 tuần chế tạo và tiêu tốn hàng trăm triệu đồng chỉ để phát hiện thiết kế cần chỉnh sửa sau lần thử đầu tiên. Đây là bài toán mà hàng nghìn doanh nghiệp sản xuất tại Việt Nam đang đối mặt mỗi ngày.
Giải pháp in 3D khuôn mẫu đang thay đổi hoàn toàn quy trình này cho phép tạo khuôn trực tiếp từ file thiết kế trong vài ngày, với chi phí chỉ bằng một phần so với phương pháp truyền thống.
Bài viết này của Vinnotek sẽ phân tích chi tiết cách công nghệ này hoạt động và vì sao doanh nghiệp sản xuất cần quan tâm ngay.
Vì sao doanh nghiệp sản xuất cần giải pháp in 3D khuôn mẫu
Tuy phương pháp truyền thống đã chứng minh hiệu quả trong nhiều thập kỷ, nhưng tốc độ, chi phí và tính linh hoạt ngày càng trở thành thách thức lớn đối với doanh nghiệp sản xuất hiện nay. Chính vì vậy, bạn có thể tìm hiểu chi tiết những hạn chế của phương pháp làm khuôn truyền thống ngay dưới đây nhé.

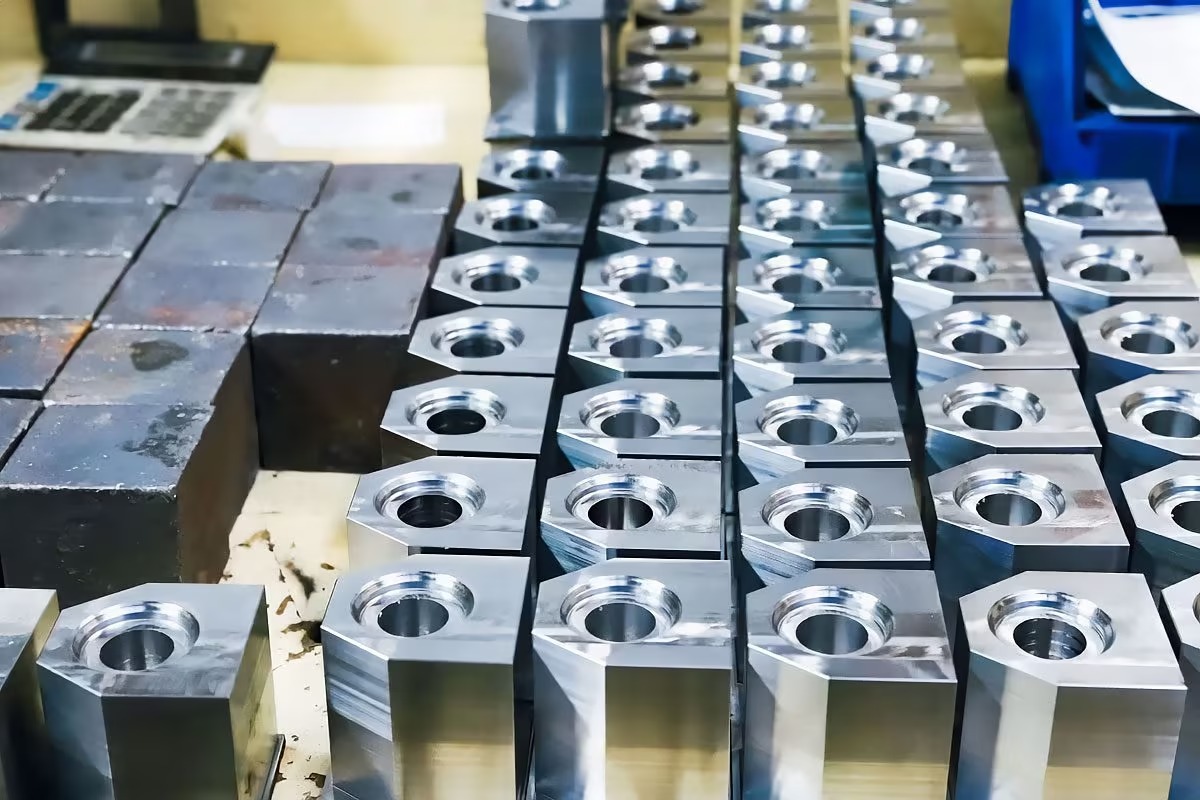

Giới hạn của phương pháp làm khuôn truyền thống
Gia công khuôn bằng CNC hoặc đúc kim loại tuy phổ biến nhưng thiếu linh hoạt khi thị trường đòi hỏi tốc độ cao.
Thời gian chế tạo thường 4-8 tuần, chi phí khuôn thép lớn và khó chỉnh sửa thay đổi thiết kế gần như phải làm lại từ đầu.
Ngoài ra, gia công CNC hao phí vật liệu tới 60-80%. Với sản xuất nhanh hoặc số lượng nhỏ, đây là rào cản đáng kể về chi phí và thời gian.
In 3D giải quyết bài toán tốc độ và chi phí
Công nghệ in 3D khuôn mẫu tạo khuôn trực tiếp từ file thiết kế số bằng phương pháp bồi đắp chỉ sử dụng đúng lượng vật liệu cần thiết, không cắt gọt, không lãng phí.
Thời gian chế tạo rút ngắn từ vài tuần xuống 2-5 ngày. Chi phí giảm tới 60% so với làm khuôn truyền thống cho sản xuất thử nghiệm và loạt nhỏ.
Quan trọng hơn, nếu thiết kế cần điều chỉnh, chỉ cần sửa file 3D và in lại không mất thời gian và chi phí gia công lại khuôn.
Các ứng dụng chính của in 3D trong ngành khuôn mẫu
Sự phát triển của công nghệ in 3D không chỉ dừng lại ở tạo mẫu nhanh mà còn mở ra nhiều hướng đi mới trong lĩnh vực chế tạo khuôn mẫu, nơi yêu cầu độ chính xác cao, thời gian triển khai nhanh và tối ưu chi phí.
Nếu bạn đang tìm kiếm giải pháp linh hoạt hơn so với các phương pháp gia công truyền thống, in 3D chính là công cụ giúp doanh nghiệp cải thiện thiết kế, thử nghiệm và sản xuất. Dưới đây là những ứng dụng tiêu biểu của in 3D trong ngành khuôn mẫu.

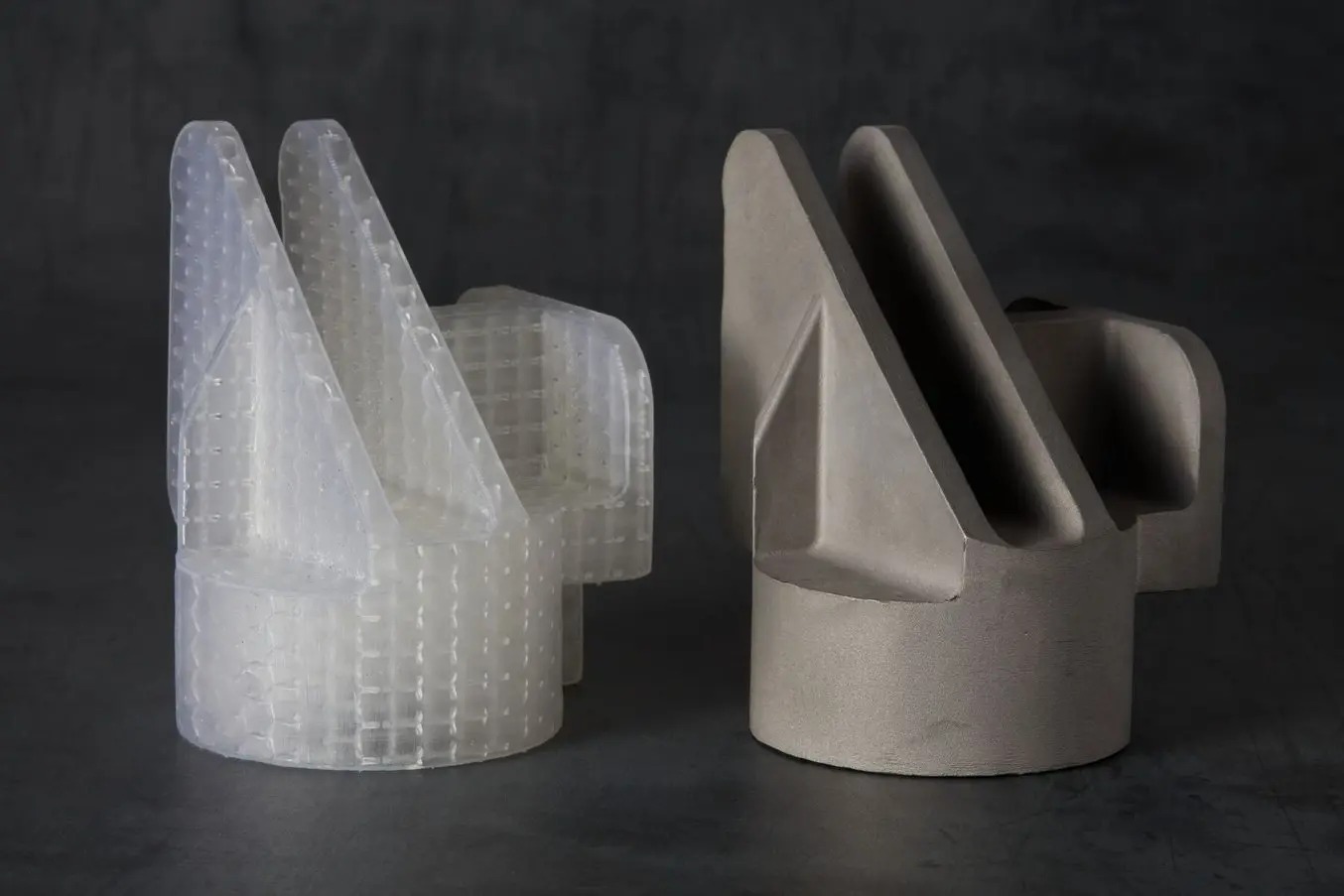

Khuôn đúc mẫu cháy (investment casting)
In 3D tạo mẫu sáp hoặc mẫu nhựa cho quy trình đúc mẫu cháy thay thế hoàn toàn công đoạn làm khuôn sáp thủ công.
Phương pháp này đặc biệt hiệu quả cho các chi tiết kim loại phức tạp như cánh tuabin, vỏ động cơ hoặc linh kiện cơ khí có hình dạng khó gia công.
Với công nghệ MJ (Material Jetting) hoặc SLA, mẫu đúc in 3D đạt độ chính xác cao, bề mặt mịn và cháy sạch hoàn toàn đảm bảo chất lượng vật đúc tương đương hoặc vượt trội so với phương pháp truyền thống.

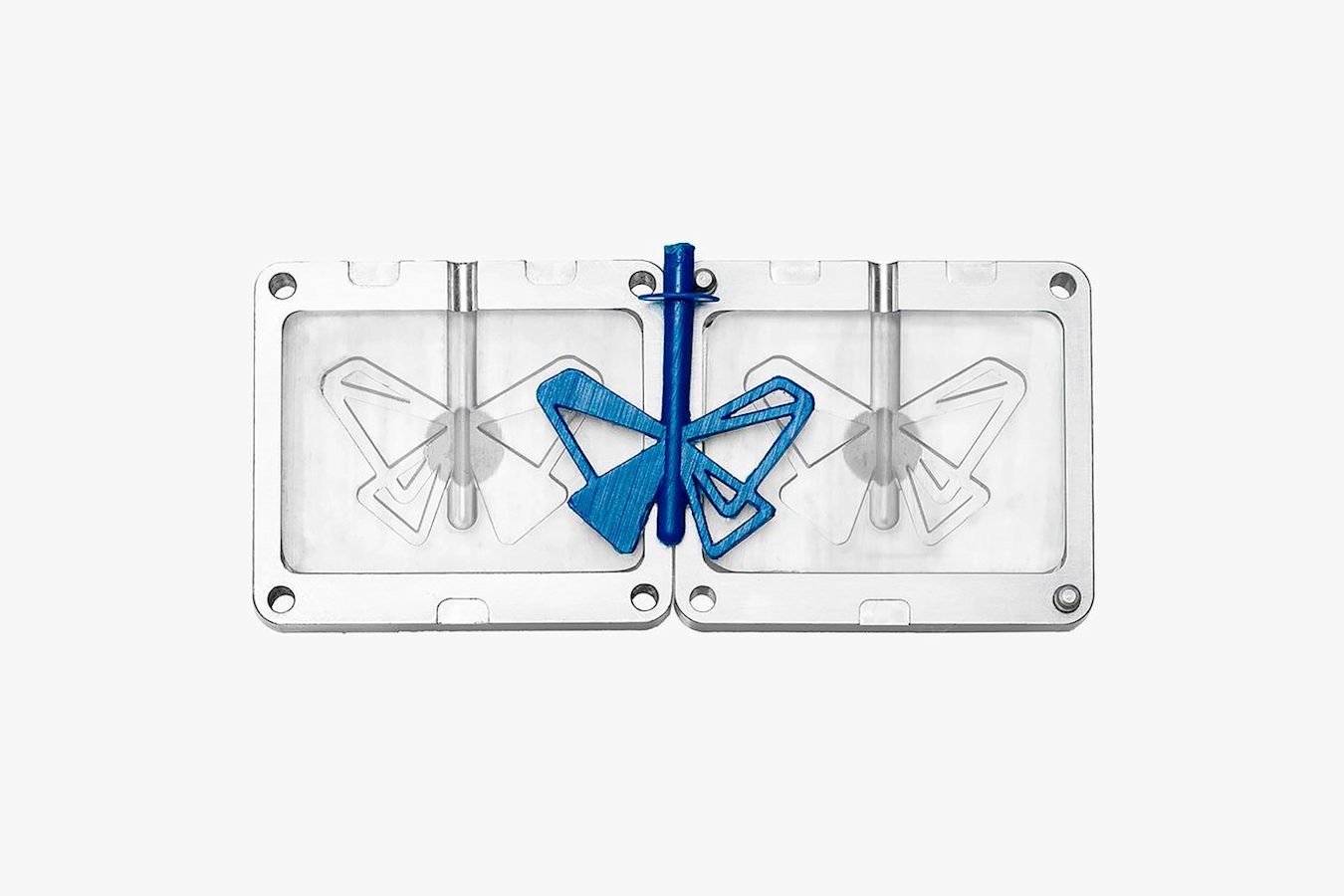

Khuôn ép nhựa thử nghiệm (rapid tooling)
Trong giai đoạn phát triển sản phẩm, doanh nghiệp cần kiểm tra thiết kế trước khi đầu tư khuôn thép chính thức.
In 3D cho phép chế tạo khuôn silicone hoặc khuôn nhựa chịu nhiệt nhanh chóng, phục vụ ép thử từ vài chục đến vài trăm sản phẩm.
Vinnotek đã hỗ trợ nhiều doanh nghiệp FDI tại Việt Nam rút ngắn chu kỳ phát triển sản phẩm từ 3 tháng xuống còn 3 tuần nhờ rapid tooling bằng in 3D.

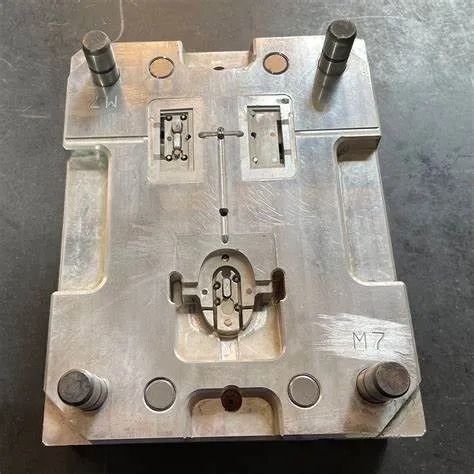

Khuôn kim loại có kênh làm mát tối ưu (conformal cooling)
Đây là ứng dụng cao cấp nhất – sử dụng in 3D kim loại (L-PBF) để tạo khuôn ép nhựa có hệ thống kênh làm mát theo hình dạng sản phẩm.
Khuôn truyền thống chỉ khoan được kênh làm mát thẳng, trong khi in 3D cho phép thiết kế kênh cong theo contour của sản phẩm.
Kết quả: thời gian làm mát giảm 20-40%, chu kỳ ép ngắn hơn, chất lượng sản phẩm đồng đều hơn và tuổi thọ khuôn tăng đáng kể.
Nhiều nhà sản xuất khuôn hàng đầu thế giới đã chuyển sang conformal cooling cho các khuôn có yêu cầu cao.
Công nghệ và đối tác Vinnotek phục vụ ngành khuôn mẫu
Vinnotek cung cấp hệ sinh thái công nghệ in 3D toàn diện cho ngành khuôn mẫu từ tạo mẫu nhanh đến sản xuất khuôn kim loại chất lượng cao.
Nikon SLM Solutions (L-PBF) – đối tác độc quyền tại Việt Nam.

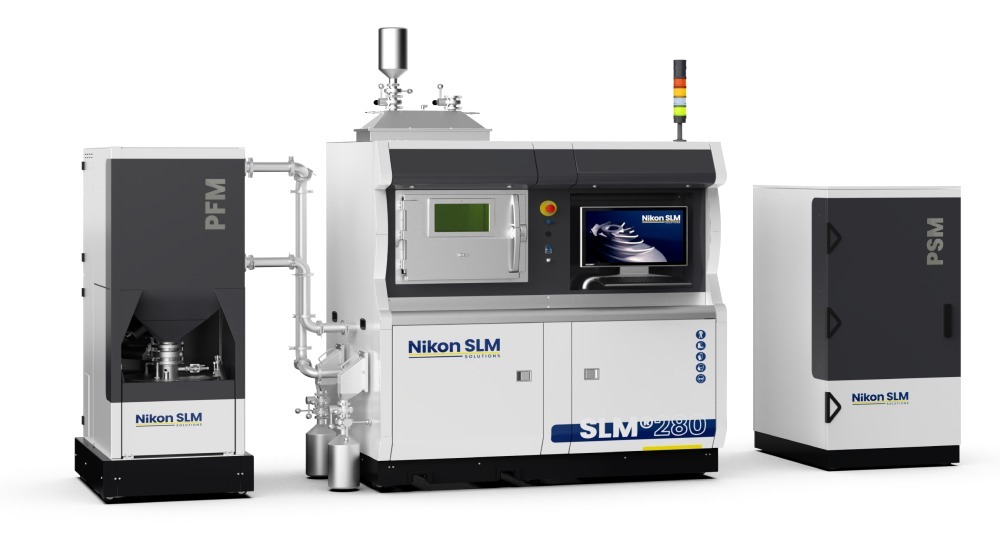

Dòng SLM 280 2.0 (dual laser, vùng in 280×280×365mm, lớp 20-90µm) in khuôn kim loại có conformal cooling, insert khuôn và chi tiết chịu lực. Vật liệu: thép khuôn maraging steel, thép không gỉ 316L, Inconel. Độ chính xác ±50 micron.
Raise3D (FDM công nghiệp)
Dòng Pro3 HS (tốc độ 300mm/s, nhiệt độ đầu phun 320°C) in khuôn nhựa chịu nhiệt, mẫu thử sản phẩm.
Dòng RMF500 (vùng in 500³mm) in composite và kim loại gián tiếp sau thiêu kết tạo khuôn kim loại chi phí hợp lý.
Ngoài ra Raise3D còn có dòng DLP resin DF2/DF2+ cho mẫu đúc chính xác cao. Vật liệu FDM: ABS, PETG, Nylon-CF, PPA-CF/GF, PEEK.

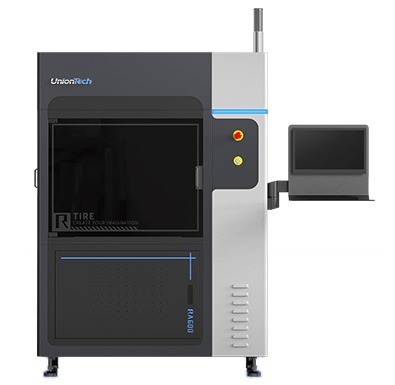

Uniontech SLA
Công nghệ SLA cho phép in mẫu đúc với độ chi tiết cao và bề mặt mịn, phù hợp tạo master pattern chính xác. Hỗ trợ resin kỹ thuật và resin y tế tương thích sinh học, đáp ứng nhiều yêu cầu ứng dụng.
Giải pháp này đặc biệt lý tưởng cho investment casting và sản xuất khuôn silicone, giúp rút ngắn thời gian và nâng cao chất lượng bề mặt sản phẩm.

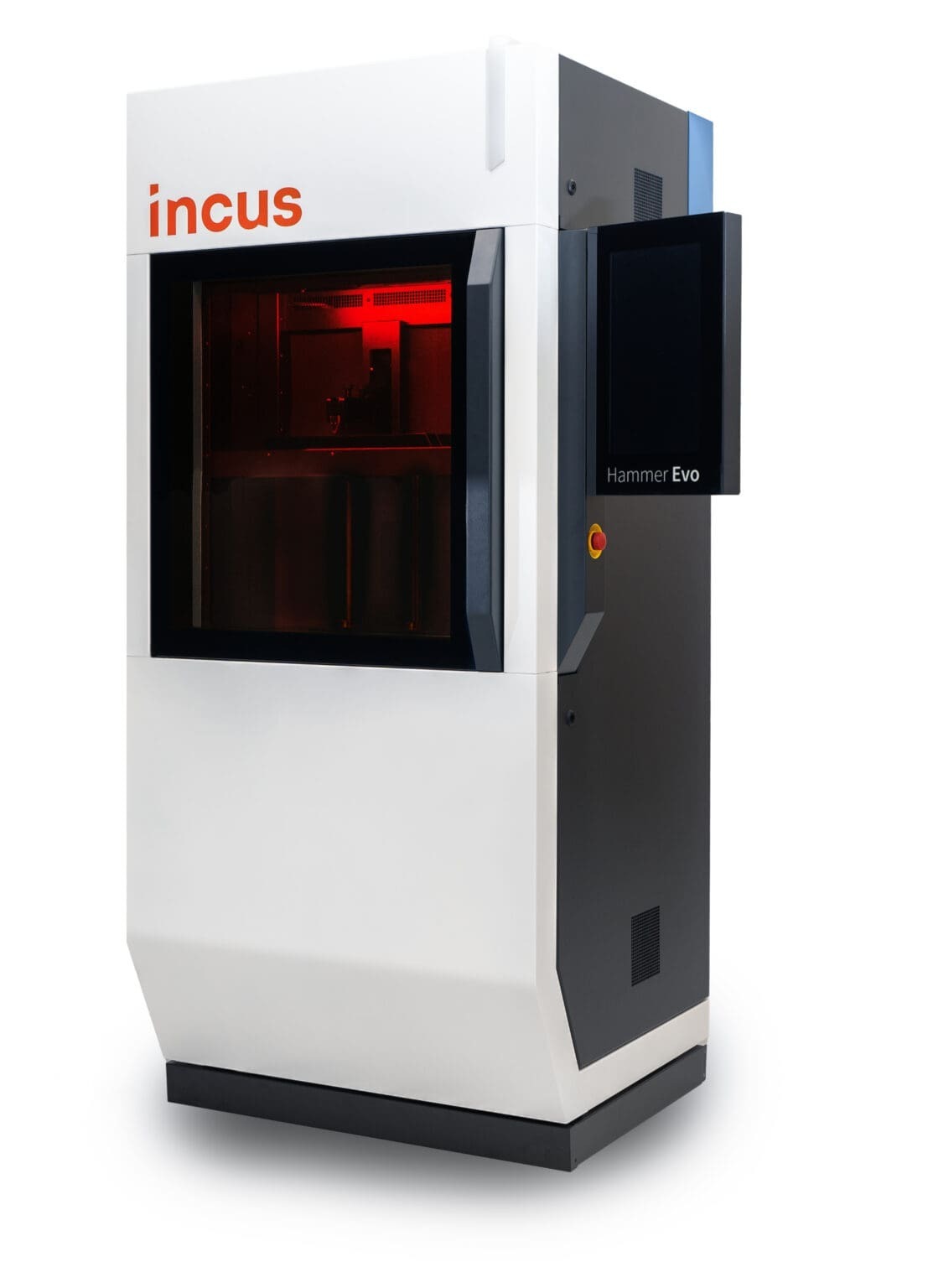

Incus (LMM)
Công nghệ Lithography-based Metal Manufacturing (LMM) cho phép in các chi tiết kim loại siêu chính xác với độ phân giải 35 µm và độ nhám bề mặt khoảng Ra 2 µm sau thiêu kết.
Dòng Hammer Evo35 đặc biệt phù hợp cho khuôn đúc trang sức, linh kiện vi cơ khí và các chi tiết khuôn nhỏ yêu cầu độ tinh xảo và bề mặt hoàn thiện cao.
Nhờ khả năng tái tạo chi tiết sắc nét, công nghệ này giúp giảm công đoạn gia công lại và nâng cao chất lượng sản phẩm cuối.

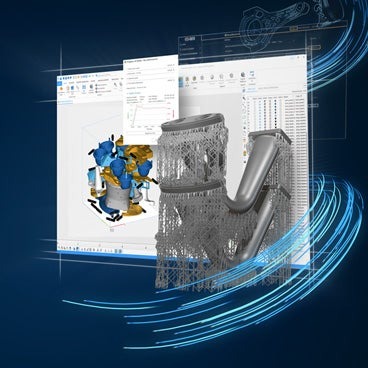

Materialise
Phần mềm Magics hỗ trợ tối ưu hóa thiết kế khuôn, đặc biệt với các cấu trúc phức tạp như kênh làm mát conformal cooling, giúp cải thiện hiệu suất tản nhiệt và rút ngắn chu kỳ ép.
Ngoài ra, Magics còn cho phép kiểm tra, sửa lỗi file và chuẩn bị dữ liệu in chính xác, đảm bảo quá trình sản xuất ổn định và giảm rủi ro sai sót.
Giải pháp end-to-end từ Vinnotek cho doanh nghiệp khuôn mẫu
Để khai thác tối đa tiềm năng của in 3D trong ngành khuôn mẫu, doanh nghiệp không chỉ cần công nghệ mà còn cần một lộ trình triển khai bài bản và đồng bộ.
Nếu bạn đang tìm kiếm một giải pháp toàn diện từ khâu ý tưởng đến sản xuất thực tế, Vinnotek mang đến mô hình end-to-end giúp tối ưu hiệu quả và giảm thiểu rủi ro trong quá trình ứng dụng. Dưới đây là các giai đoạn triển khai cụ thể.
- Giai đoạn 1: Tư vấn kỹ thuật. Phân tích bài toán khuôn mẫu cụ thể, xác định công nghệ và vật liệu phù hợp. Đánh giá khi nào nên dùng in 3D và khi nào nên kết hợp với CNC truyền thống.
- Giai đoạn 2: Thiết kế và mô phỏng. Tối ưu hóa thiết kế khuôn bằng Materialise, mô phỏng dòng chảy và kênh làm mát conformal cooling, đảm bảo chất lượng trước khi sản xuất.
- Giai đoạn 3: Sản xuất. In khuôn kim loại bằng Nikon SLM, khuôn nhựa bằng Raise3D, mẫu đúc bằng Uniontech SLA hoặc chi tiết siêu chính xác bằng Incus. Kiểm soát chất lượng xuyên suốt quy trình.
- Giai đoạn 4: Hậu xử lý. Gia công CNC bổ sung bề mặt tiếp xúc, nhiệt luyện, đánh bóng và kiểm tra kích thước. Sản phẩm sẵn sàng đưa vào dây chuyền sản xuất.
- Giai đoạn 5: Đào tạo và chuyển giao. Đào tạo đội ngũ vận hành, hướng dẫn quy trình thiết kế khuôn AM. Kết nối với cộng đồng METAMAN – nền tảng hệ sinh thái AM lớn nhất Việt Nam do Vinnotek sáng lập, nơi các chuyên gia khuôn mẫu, kỹ sư sản xuất cùng chia sẻ kinh nghiệm.
Câu hỏi thường gặp về giải pháp in 3D khuôn mẫu
Khi cân nhắc ứng dụng in 3D vào sản xuất khuôn mẫu, chắc hẳn bạn sẽ có nhiều câu hỏi liên quan đến độ bền, hiệu quả và chi phí so với phương pháp truyền thống.
Việc hiểu rõ những yếu tố này sẽ giúp bạn đưa ra quyết định phù hợp với nhu cầu thực tế của doanh nghiệp. Dưới đây là những câu hỏi mà mọi người sẽ thường gặp và lời giải đáp chi tiết.
1. Khuôn in 3D có bền bằng khuôn CNC truyền thống không?
Với khuôn kim loại in bằng công nghệ L-PBF (Nikon SLM), độ bền cơ học tương đương hoặc vượt trội so với khuôn gia công truyền thống, đặc biệt khi sử dụng thép maraging steel.
Khuôn in 3D kim loại đã được sử dụng trong sản xuất hàng loạt tại nhiều nhà máy trên thế giới. Với khuôn nhựa, độ bền phù hợp cho sản xuất thử nghiệm và loạt nhỏ.
2. Conformal cooling thực sự hiệu quả đến mức nào?
Dựa trên dữ liệu từ các dự án triển khai quốc tế, khuôn có conformal cooling giúp giảm thời gian làm mát 20-40%, rút ngắn chu kỳ ép tổng thể và giảm tỷ lệ sản phẩm lỗi do cong vênh hoặc co ngót không đều.
3. Chi phí in 3D khuôn so với làm khuôn CNC thế nào?
Với khuôn thử nghiệm và loạt nhỏ, in 3D tiết kiệm tới 60% chi phí và giảm 80% thời gian.
Với khuôn sản xuất hàng loạt, chi phí in 3D kim loại có thể cao hơn gia công CNC thông thường, nhưng bù lại bằng hiệu quả conformal cooling, giảm cycle time và tăng tuổi thọ khuôn.
4. Vinnotek có thể hỗ trợ những gì cho doanh nghiệp khuôn mẫu?
Chúng tôi cung cấp giải pháp trọn gói: tư vấn, thiết kế tối ưu, in 3D khuôn kim loại và nhựa, hậu xử lý, kiểm định chất lượng và đào tạo chuyển giao. Buổi tư vấn đầu tiên miễn phí. Liên hệ hotline +84 974 366 166 hoặc email info@vinnotek.com.
Ngành khuôn mẫu đang bước vào kỷ nguyên số hóa, và giải pháp in 3D khuôn mẫu chính là chìa khóa giúp doanh nghiệp rút ngắn thời gian ra thị trường, giảm chi phí phát triển và nâng cao chất lượng sản phẩm.
Tại Việt Nam, Vinnotek tự hào là đơn vị tiên phong cung cấp hệ sinh thái công nghệ AM toàn diện nhất cho ngành khuôn mẫu. Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp in 3D khuôn mẫu, hãy liên hệ chúng tôi để bắt đầu tối ưu hóa quy trình sản xuất.
