Conformal cooling insert khuôn ép nhựa là giải pháp làm mát theo biên dạng cavity, giúp rút ngắn cycle time, giảm cong vênh và ổn định chất lượng sản phẩm ép nhựa. Thay vì dùng kênh khoan thẳng truyền thống, công nghệ in 3D kim loại SLM cho phép tạo kênh làm mát uốn theo hình học khuôn — làm mát đúng vị trí, đúng vùng nhiệt và đúng bài toán sản xuất.
TheoVinnotek, giá trị lớn nhất củaconformal cooling insert khuôn ép nhựa không chỉ nằm ở việc “làm mát nhanh hơn”. Giá trị thật nằm ở khả năng kiểm soát nhiệt đồng đều hơn trên toàn bộ cavity, từ đó giúp nhà máy tăng năng suất mà không nhất thiết phải đầu tư thêm máy ép.
1. Conformal cooling insert khuôn ép nhựa là gì?
Conformal cooling insert khuôn ép nhựa là insert khuôn có hệ thống kênh làm mát được thiết kế chạy theo biên dạng cavity, thay vì chỉ đi theo các đường khoan thẳng. Mục tiêu là giữ khoảng cách từ kênh làm mát đến bề mặt khuôn đồng đều hơn, giúp nhiệt được lấy đi ổn định hơn trong quá trình ép nhựa.
Với kênh làm mát truyền thống, kỹ sư bị giới hạn bởi đường khoan. Kênh chỉ có thể đi thẳng, trong khi sản phẩm ép nhựa thường có hình học cong, lõm, thay đổi độ dày và nhiều vùng khó tiếp cận. Đây là nguyên nhân tạo ra các vùng làm mát không đều.

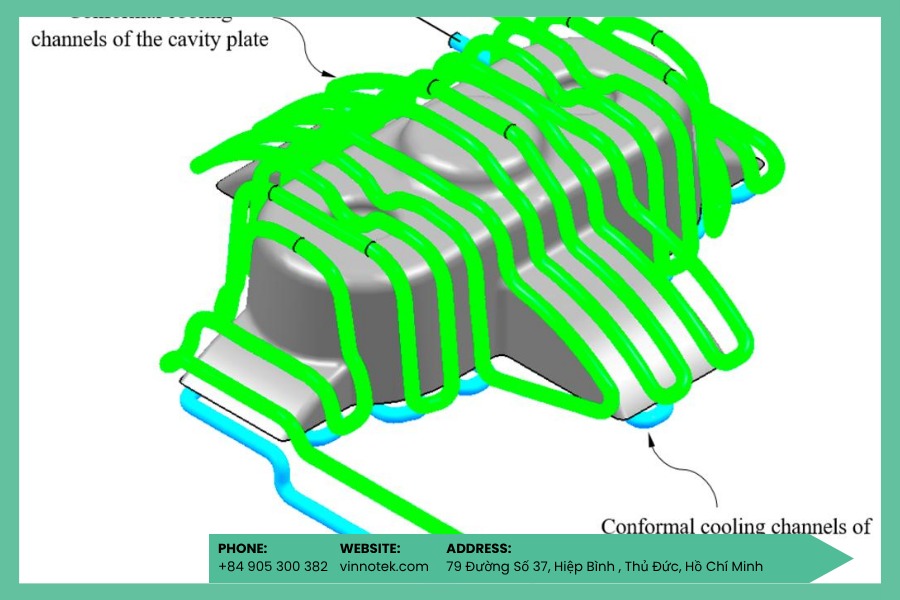

Conformal cooling giải quyết bài toán này bằng cách đưa kênh làm mát đi sát theo hình học thực tế của cavity. Khi được thiết kế đúng, nhiệt độ bề mặt khuôn đồng đều hơn, điểm nóng giảm và sản phẩm đạt điều kiện eject nhanh hơn.
2. Vì sao kênh làm mát truyền thống bị giới hạn?
Kênh làm mát truyền thống thường được tạo bằng khoan hoặc gia công cơ khí. Vì vậy, hình học kênh bị giới hạn bởi đường thẳng và khả năng tiếp cận của dao cụ.
Với các chi tiết đơn giản, phương pháp này vẫn có thể đáp ứng tốt. Nhưng với sản phẩm có bề mặt cong, thành dày, gân tăng cứng, boss, rib hoặc vùng lõm sâu, kênh khoan thẳng rất khó giữ khoảng cách đều với toàn bộ cavity.
2.1. Điểm nóng cục bộ kéo dài toàn bộ cycle time

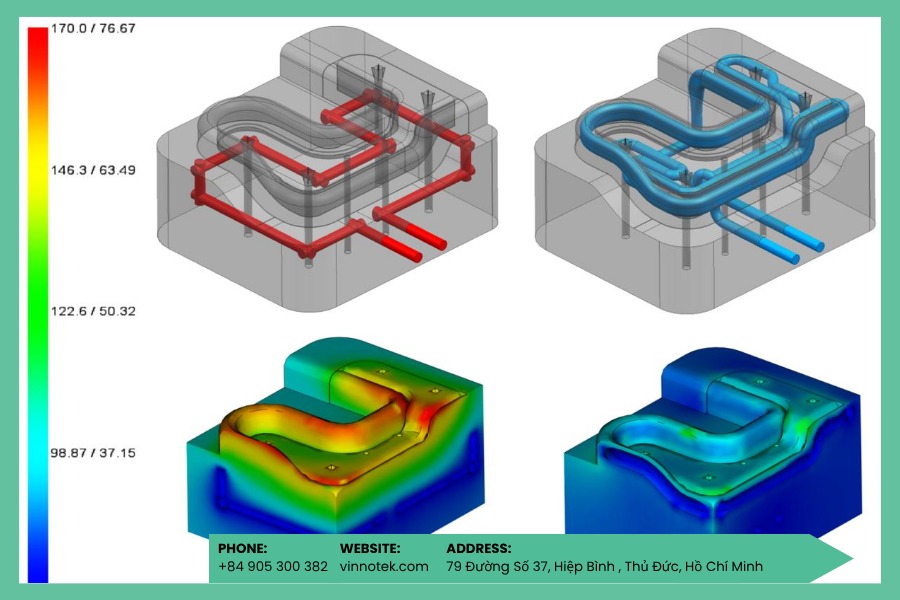

Trong ép nhựa, sản phẩm chỉ có thể đượceject khi toàn bộ chi tiết đạt điều kiện nhiệt phù hợp. Nếu chỉ còn một vùng nóng chưa nguội đủ, máy vẫn phải chờ.
Điều này tạo ra một nghịch lý trong sản xuất: phần lớn cavity đã đủ nguội, nhưng cycle time vẫn bị quyết định bởi vùng nóng nhất. Với khuôn sản lượng cao, vài giây chờ thêm trên mỗi shot có thể tạo ra tổn thất rất lớn khi nhân
2.2. Làm mát không đều gây cong vênh và lỗi bề mặt
Khi một vùng nguội nhanh hơn vùng khác, nhựa co rút không đồng đều. Đây là nguyên nhân phổ biến dẫn đến warpage, sink mark, sai lệch kích thước và bề mặt không ổn định.
Với các sản phẩm như vỏ thiết bị điện tử, linh kiện ô tô, chi tiết y tế hoặc sản phẩm yêu cầu thẩm mỹ cao, làm mát không đều có thể ảnh hưởng trực tiếp đến tỷ lệ reject.
Vấn đề của kênh làm mát truyền thống không nằm ở việc nước làm mát không đủ mạnh. Vấn đề nằm ở chỗ kênh không thể đi đúng nơi cần làm mát nhất.
Đọc thêm: giải pháp in 3D khuôn mẫu đang giúp doanh nghiệp giảm thời gian phát triển sản phẩm và tối ưu quy trình sản xuất.
3. Conformal cooling giúp giảm cycle time như thế nào?
Conformal cooling giúp giảm cycle time bằng cách đưa kênh làm mát đến gần vùng phát nhiệt hơn và giữ khoảng cách làm mát đồng đều hơn trên toàn bộ cavity.
Khi nhiệt được lấy đi ổn định, sản phẩm đạt nhiệt độ eject nhanh hơn. Điều này giúp rút ngắn thời gian chờ làm mát mà không cần tăng số lượng máy ép hay thay đổi toàn bộ dây chuyền.
3.1. Lợi ích chính của conformal cooling
| Vấn đề trong ép nhựa | Tác động của conformal cooling |
| Cycle time dài | Rút ngắn thời gian làm mát |
| Điểm nóng cục bộ | Phân bố nhiệt đồng đều hơn |
| Warpage | Giảm co rút không đều |
| Sink mark | Cải thiện vùng thành dày |
| Tỷ lệ reject cao | Ổn định chất lượng sản phẩm |
| Sản lượng bị giới hạn | Tăng shot/ngày trên cùng máy ép |
Trong thực tế, mức cải thiện phụ thuộc vào thiết kế khuôn, vật liệu nhựa, geometry sản phẩm, layout kênh làm mát và điều kiện vận hành. Với các khuôn có điểm nóng rõ ràng hoặc chi tiết phức tạp, conformal cooling thường tạo ra ROI dễ thấy hơn so với khuôn đơn giản.
3.2. ROI đến từ năng suất và chất lượng
ROI của conformal cooling insert không chỉ đến từ việc giảm vài giây cycle time. ROI còn đến từ việc giảm lỗi, giảm phế phẩm, giảm thời gian chỉnh khuôn và tăng độ ổn định khi chạy sản xuất.
Ví dụ, nếu một máy ép đang chạy cycle time 30 giây và conformal cooling giúp giảm đáng kể thời gian làm mát, số shot mỗi ngày có thể tăng lên mà không cần đầu tư thêm máy ép. Với sản lượng lớn, phần tăng thêm này có thể bù lại chi phí insert in SLM trong thời gian hợp lý.
Conformal cooling nên được nhìn như một khoản đầu tư vào năng suất khuôn, không chỉ là một chi tiết insert đắt hơn insert gia công truyền thống.
Tìm hiểu công nghệ: máy in 3D SLM kim loại là lựa chọn phù hợp cho các ứng dụng yêu cầu độ chính xác cao và vật liệu kim loại hiệu suất cao.
4. Maraging Steel M300: vật liệu phổ biến cho insert in SLM

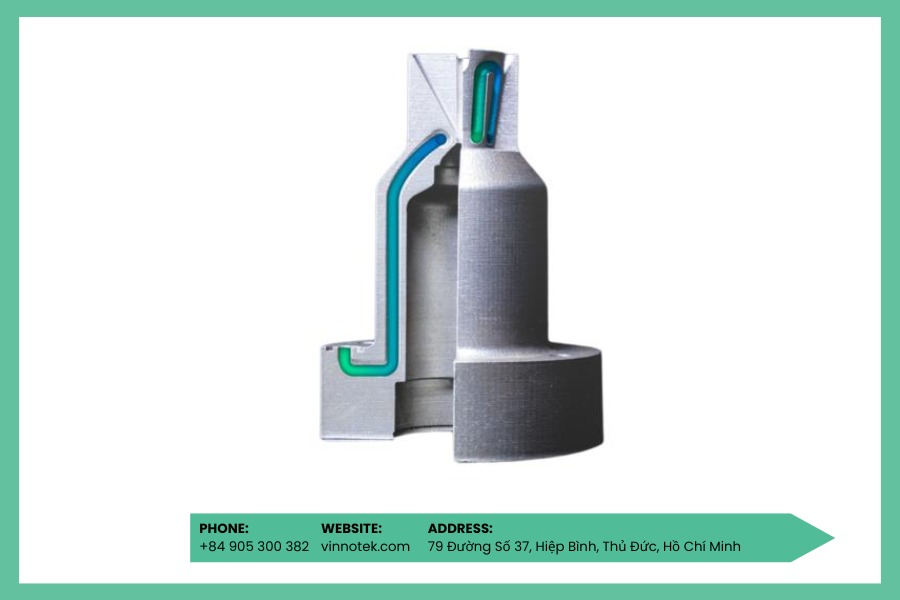

Maraging Steel M300, còn gọi là 1.2709 hoặc 18Ni300, là vật liệu được sử dụng phổ biến trong in 3D kim loại cho tooling và conformal cooling insert.
Điểm mạnh của M300 là khả năng in ổn định bằng SLM, độ bền cao sau xử lý nhiệt và phù hợp với các ứng dụng khuôn cần cơ tính tốt.
4.1. Vì sao M300 phù hợp với conformal cooling insert?
M300 cóhàm lượng carbon rất thấp. Điều này giúp vật liệu giảm rủi ro nứt trong quá trình in so với một số tool steel có hàm lượng carbon cao hơn.
Sau quá trình aging, M300 có thể đạt độ cứng cao, phù hợp với nhiều ứng dụng khuôn ép nhựa. Đồng thời, vật liệu này vẫn giữ được độ ổn định kích thước tốt, giúp insert dễ kiểm soát sau gia công hoàn thiện.
Với conformal cooling insert, M300 thường được cân nhắc khi doanh nghiệp cần:
- Insert khuôn ép nhựa có kênh làm mát phức tạp.
- Độ cứng cao sau xử lý nhiệt.
- Khả năng gia công hoàn thiện sau in.
- Tính ổn định trong sản xuất lặp lại.
- Vật liệu phù hợp với workflow SLM công nghiệp.
4.2. Quy trình hậu xử lý rất quan trọng
Với insert M300 in SLM, in xongchưa phải là hoàn thiện. Chi tiết thường cần giảm ứng suất, gia công CNC/EDM các bề mặt yêu cầu dung sai, sau đó xử lý aging để đạt độ cứng cần thiết.
Thứ tự này rất quan trọng.Nếu aging trước rồi mới gia công, vật liệu đã cứng hơn nhiều, khiến quá trình machining khó và tốn chi phí hơn. Vì vậy, workflow đúng cần được xác định ngay từ đầu.
Với M300, hiệu quả của conformal cooling insert không chỉ phụ thuộc vàothiết kế kênh. Nó còn phụ thuộc vào thứ tự hậu xử lý, gia công hoàn thiện và kiểm soát độ cứng sau aging.
5. H13 Tool Steel: khi nào nên cân nhắc?

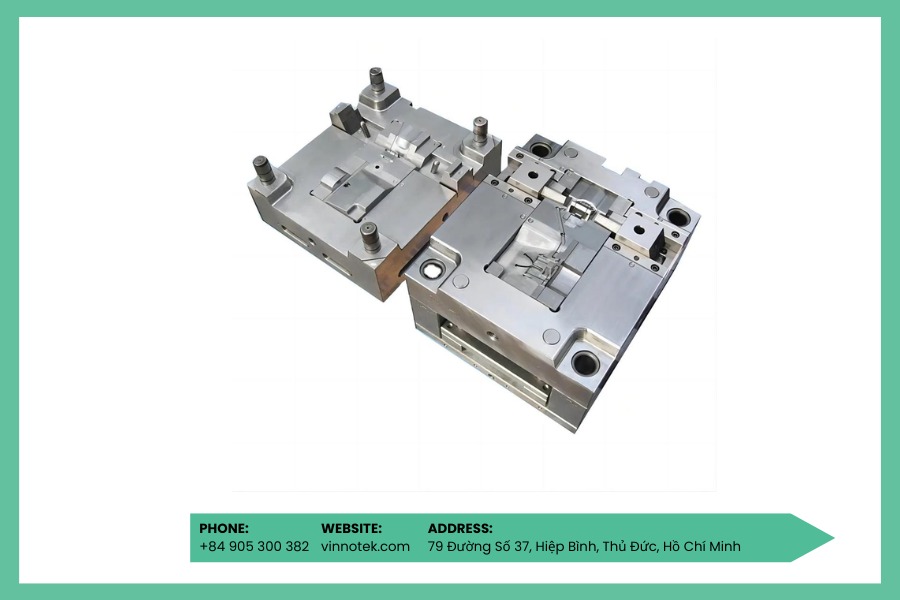

H13 là vật liệu khuôn hot work quen thuộc trong ngành khuôn mẫu. Vật liệu này được sử dụng rộng rãi trong die casting, khuôn làm việc ở nhiệt độ cao và các ứng dụng cần khả năng chịu thermal fatigue.
Tuy nhiên, khi chuyển sang SLM, H13 khó in hơn M300 vì thành phần carbon cao hơn, dễ gặp rủi ro nứt nếu quy trình không được kiểm soát tốt.
5.1. Khi nào H13 phù hợp hơn M300?
H13 nên được cân nhắc khi doanh nghiệp đã có hệ thống khuôn, quy trình nhiệt luyện và sửa chữa xoay quanh H13. Việc dùng cùng vật liệu giúp đội kỹ thuật dễ tích hợp insert mới vào quy trình hiện tại.
H13 cũng là lựa chọn đáng chú ý với một số ứng dụng die casting hoặc khuôn chịu nhiệt cao, nơi khả năng chống mỏi nhiệt là yếu tố quan trọng.
5.2. Khi nào nên ưu tiên M300?
Nếu bài toán chính là conformal cooling insert cho khuôn ép nhựa và doanh nghiệp cần độ ổn định khi in SLM, M300 thường là lựa chọn dễ triển khai hơn. M300 cũng phù hợp khi cần post-processing rõ ràng và kiểm soát độ cứng sau aging.
| Tiêu chí | M300 | H13 |
| Khả năng in SLM | Dễ kiểm soát hơn | Khó hơn, cần kiểm soát cracking |
| Ứng dụng phổ biến | Tooling, insert khuôn ép nhựa | Hot work tooling, die casting |
| Độ cứng sau xử lý nhiệt | Cao | Cao |
| Tích hợp với hệ thống khuôn H13 hiện có | Không tối ưu bằng H13 | Tốt |
| Khả năng chịu thermal fatigue | Tốt trong nhiều ứng dụng tooling | Rất quen thuộc trong hot work/die casting |
Trường hợp tiêu biểu:
- In 3D khuôn đúc y tế (investment casting pattern) giúp rút ngắn thời gian chế tạo mẫu và nâng cao độ chính xác trong sản xuất thiết bị y sinh.
- In 3D đồ gá lắp ráp và kiểm tra chất lượng đang trở thành giải pháp hiệu quả để tăng tính linh hoạt trên dây chuyền sản xuất.
- Ống dẫn nhiên liệu, bộ trao đổi nhiệt tận dụng lợi thế của in 3D để tạo ra các cấu trúc kênh dẫn phức tạp mà phương pháp truyền thống khó thực hiện.
6. Thiết kế kênh conformal cooling cần lưu ý gì?
Thiết kế conformal cooling không đơn giản là “vẽ kênh gần cavity hơn”. Nếu kênh quá gần, insert có thể yếu hoặc khó gia công hoàn thiện. Nếu kênh quá xa, hiệu quả làm mát không đủ rõ. Nếu đường kênh quá gắt, pressure drop tăng và lưu lượng làm mát bị ảnh hưởng.
6.1. Các nguyên tắc thiết kế cơ bản
Khi thiết kếconformal cooling insert khuôn ép nhựa, đội kỹ thuật nên cân nhắc:
- Khoảng cách từ kênh đến bề mặt cavity.
- Đường kính kênh làm mát.
- Bán kính bo tại các đoạn chuyển hướng.
- Lưu lượng và pressure drop.
- Vùng cần làm mát mạnh hơn.
- Khả năng làm sạch kênh sau in.
- Vị trí kết nối với hệ thống nước làm mát hiện có.
- Độ bền thành insert sau khi tích hợp kênh.
6.2. Simulation trước khi in là bước nên có
Với insert in SLM, chi phí in và hậu xử lý cao hơn insert thông thường. Vì vậy, mô phỏng Moldflow hoặc CFD trước khi in là bước rất quan trọng.
Simulation giúp đội kỹ thuật phát hiện điểm nóng, kiểm tra phân bố nhiệt, đánh giá hiệu quả kênh làm mát và điều chỉnh thiết kế trước khi đưa vào in. Chi phí mô phỏng thường thấp hơn nhiều so với chi phí sửa một insert đã in sai.
Với conformal cooling, thiết kế đúng trước khi in quan trọng hơn rất nhiều so với việc in nhanh. Một kênh làm mát được mô phỏng tốt sẽ giúp insert tạo ra giá trị thật khi đưa vào khuôn.
7. Nikon SLM tại Vinnotek cho dự án insert khuôn
Vinnotek cung cấp giải pháp Nikon SLM cho các doanh nghiệp cần phát triển năng lực in 3D kim loại tại Việt Nam, đặc biệt trong các ứng dụng tooling, khuôn mẫu và conformal cooling insert.
Với build volume phù hợp cho nhiều insert khuôn ép nhựa, Nikon SLM 280 2.0 là lựa chọn đáng cân nhắc cho các doanh nghiệp muốn triển khai SLM kim loại cho tooling. Hệ thống có thể hỗ trợ các vật liệu như M300, H13 và nhiều hợp kim kim loại khác tùy cấu hình và yêu cầu ứng dụng.
7.1. Vinnotek hỗ trợ gì?
Với dự án conformal cooling insert, Vinnotek có thể hỗ trợ:
- Đánh giá khuôn và vùng đang gặp điểm nóng.
- Tư vấn tính phù hợp của conformal cooling.
- Tư vấn vật liệu M300 hoặc H13 theo ứng dụng.
- Định hướng DfAM cho thiết kế kênh làm mát.
- Kết nối chuyên gia mô phỏng và hậu xử lý.
- Tư vấn workflow xử lý nhiệt, machining, EDM và kiểm định.
- Xây dựng lộ trình đầu tư Nikon SLM cho nhà máy.
7.2. Không chỉ là bán máy
Với in 3D kim loại, máy chỉ là một phần của năng lực. Để insert hoạt động ổn định trong khuôn thật, doanh nghiệp cầnkiểm soát toàn bộ chuỗi: thiết kế kênh, in SLM, xử lý nhiệt, gia công hoàn thiện, lắp khuôn, chạy thử và đo kết quả.
Đây là lý do Vinnotek tiếp cận dự án conformal cooling theo hướng tư vấn ứng dụng, không chỉ cung cấp thiết bị.
Kết Luận
Conformal cooling insert khuôn ép nhựa là một trong những ứng dụng thực tế nhất của in 3D kim loại trong ngành khuôn mẫu. Khi kênh khoan thẳng không thể làm mát đều các vùng phức tạp, SLM cho phép tạo kênh làm mát đi theo biên dạng cavity, giúp giảm điểm nóng, rút ngắn cycle time và ổn định chất lượng sản phẩm.
Vinnotek cung cấp giải pháp Nikon SLM cho các dự án tooling và conformal cooling insert tại Việt Nam. Nếu nhà máy của bạn đang gặp vấn đề về cycle time, warpage, sink mark hoặc điểm nóng trong khuôn, Vinnotek có thể hỗ trợ đánh giá khuôn và đề xuất phương ánconformal cooling insert khuôn ép nhựa phù hợp.
