Trong sản xuất khuôn đúc y tế, bài toán không còn nằm ở việc “có đúc được hay không”, mà là đúc nhanh đến đâu, chính xác đến mức nào và có đủ linh hoạt để đáp ứng các thiết kế ngày càng cá nhân hóa hay không.
Đó là lý do ngày càng nhiều nhà máy thiết bị y tế chuyển từ wax injection truyền thống sang workflow in 3D pattern cho investment casting. Với kinh nghiệm triển khai đồng thời UnionTech SLA và Raise3D FDM tại Việt Nam, Vinnotek đang hỗ trợ các nhà máy y tế xây dựng pipeline đúc kim loại mới, linh hoạt hơn cho titanium, CoCr và các dòng thiết bị y sinh độ chính xác cao.
1. Vì Sao In 3D Khuôn Đúc Y Tế Đang Thay Thế Wax Injection Truyền Thống?
Trong nhiều năm, wax injection là quy trình mặc định của investment casting y tế. Nhưng với các nhà máy sản xuất dental prosthetics, surgical instrument hay orthopedic implant hiện nay, mô hình này ngày càng bộc lộ rõ giới hạn.
- Giới hạn đầu tiên là chi phí tooling. Một bộ khuôn ép sáp truyền thống có thể tiêu tốn từ 50 đến 500 triệu đồng, chưa kể thời gian gia công kéo dài từ 4 đến 8 tuần. Với các dòng implant tùy chỉnh theo từng bệnh nhân, mô hình này gần như không khả thi về mặt kinh tế.
- Giới hạn thứ hai là hình học. Wax injection phụ thuộc hoàn toàn vào khả năng tách khuôn, khiến các chi tiết có undercut, lattice hoặc internal channel gần như không thể sản xuất hiệu quả.
- Giới hạn thứ ba là tốc độ thay đổi thiết kế. Mỗi lần chỉnh sửa geometry đồng nghĩa với việc phải làm lại khuôn gần như từ đầu, kéo theo chi phí và lead time lặp lại.
In 3D giải quyết đồng thời cả ba bài toán này. Không cần tooling, không bị giới hạn hình học và thay đổi thiết kế chỉ cần chỉnh file CAD rồi in lại. Từ dữ liệu thiết kế đến pattern sẵn sàng đúc chỉ còn 6 đến 24 giờ.
Hiện tại, Vinnotek đang triển khai song song hai workflow chính cho investment casting y tế: UnionTech SLA với castable resin cho pattern độ chính xác cao và Raise3D FDM với PolyCast cho prototype hoặc chi tiết lớn cần tối ưu chi phí.
2. In 3D Khuôn Đúc Dental Prosthetics: Crown, Bridge, Abutment
Dental là nhóm ứng dụng cho thấy rõ nhất vì sao in 3D pattern đã trở thành tiêu chuẩn mới trong investment casting y tế.

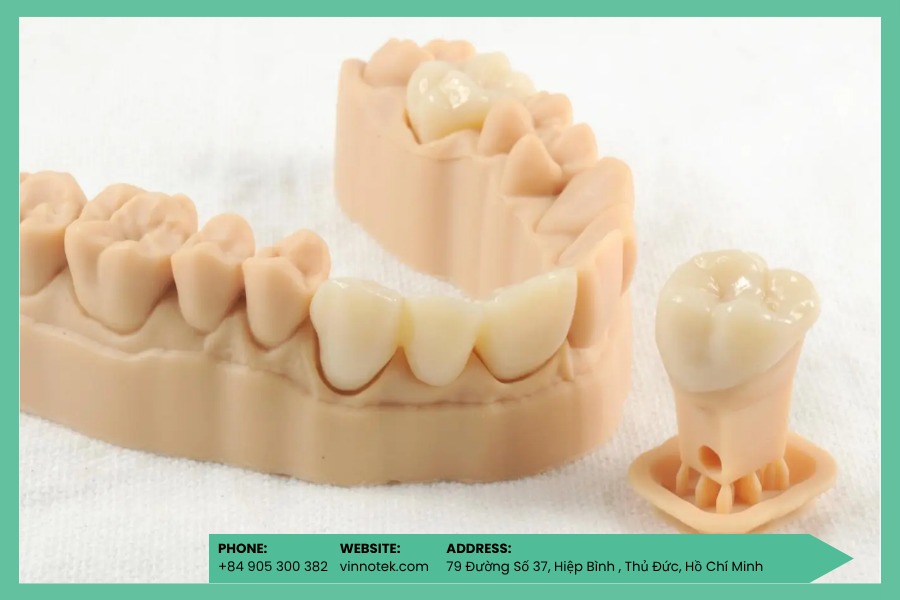

2.1 Vì Sao Dental Gần Như Luôn Chọn SLA?
Dental prosthetics là nhóm chi tiết cực nhỏ, độ chính xác cao và gần như không có hai ca nào giống nhau. Một crown hoặc bridge CoCr yêu cầu độ nhám bề mặt rất thấp để đảm bảo độ fit với răng thật, thường ở mức Ra dưới 2.5μm.
Đây là lý do FDM gần như không phải lựa chọn tối ưu cho dental casting. Bề mặt FDM thường dao động trong khoảng Ra 8–15μm trước hậu xử lý, khó đạt yêu cầu nếu không qua vapor smoothing chuyên sâu.
UnionTech SLA với castable resin chuyên dụng như EvoDent Cast hoặc LIQCREATE Wax Castable cho layer height tối thiểu 0.025mm, zero ash sau burnout và không cần post-curing. Pattern sau in có thể chuyển thẳng sang shell building mà không cần xử lý thêm.

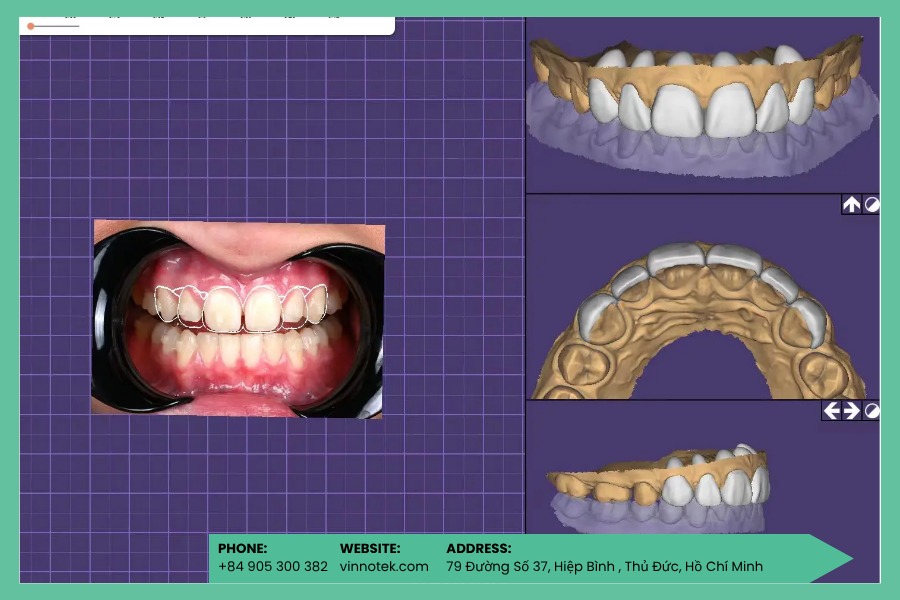

2.2 Workflow Thực Tế Tại Dental Lab
Quy trình tiêu chuẩn hiện nay tại các dental lab gồm:
Scan răng bệnh nhân bằng intraoral scanner → thiết kế crown/bridge trên CAD/CAM (exocad, 3Shape) → in SLA castable resin trong 2–4 giờ → shell building 5–8 lớp → burnout → đúc CoCr hoặc titanium → finishing.
Toàn bộ quy trình từ scan đến crown hoàn chỉnh được rút ngắn từ 2–3 tuần xuống còn khoảng 3–5 ngày.
UnionTech hiện có hơn 1.000hệ thống đang vận hành trong các dental lab toàn cầu theo workflow này. Trong dental casting, in 3D không còn là công nghệ thử nghiệm, mà đã trở thành tiêu chuẩn sản xuất thực tế.
Góc nhìn chuyên sâu: giải pháp in 3D trong y tế đang thúc đẩy xu hướng cá nhân hóa điều trị và nâng cao hiệu quả chăm sóc bệnh nhân.
3. In 3D Khuôn Đúc Orthopedic Implant: Hip, Knee, Shoulder
Orthopedic implant là nhóm ứng dụng có yêu cầu cao nhất trong investment casting y tế, đồng thời cũng là nơi sự khác biệt giữa SLA và FDM thể hiện rõ nhất.

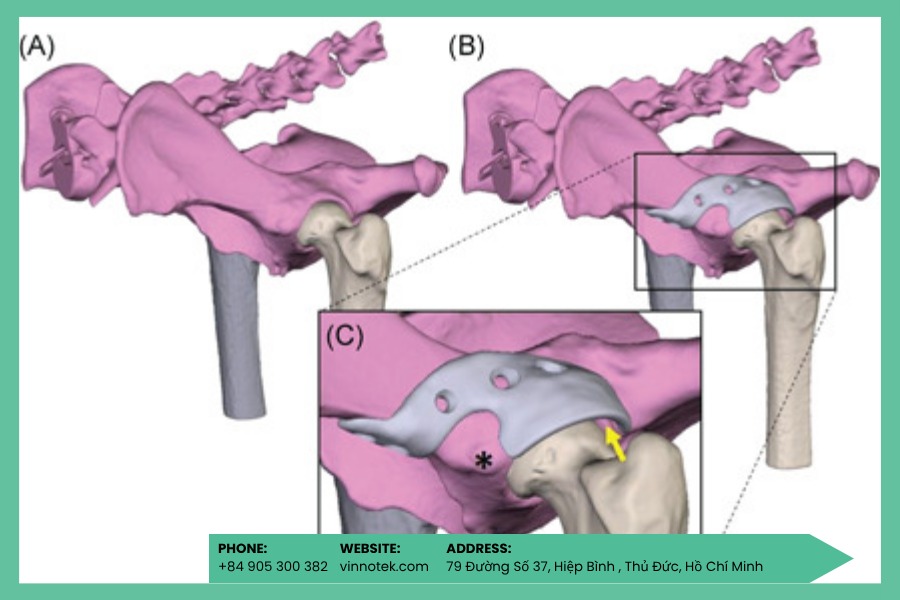

3.1 SLA Cho Orthopedic Implant Cỡ Nhỏ Đến Trung Bình
Một nghiên cứu công bố trên PMC năm 2023 đã đánh giá trực tiếp SLA castable resin cho pattern hip implant và ghi nhận kết quả rất rõ ràng.
Với layer thickness 0.025mm, pattern SLA đạt độ nhám bề mặt trung bình Ra 2.49μm, tốt nhất đạt Ra 1.31μm trên mặt phẳng XY. Sau khi đúc, implant titanium đạt Ra trung bình 7.33μm, nằm trong mức phù hợp cho investment casting y tế.
Castable resin cho burnout sạch, zero ash và kiểm soát hình học ổn định.
Nguồn nghiên cứu: Nhóm ứng dụng phù hợp nhất cho SLA gồm hip stem, femoral head, humeral head và tibial insert, đặc biệt với chi tiết dưới 150mm mỗi chiều.
3.2 FDM Cho Implant Lớn Và Giai Đoạn Prototype
Với các chi tiết lớn hơn như tibial tray hoặc acetabular cup, Raise3D FDM trở thành lựa chọn hợp lý hơn nhờ build volume lớn hơn đáng kể so với phần lớn máy SLA.
Điểm cần lưu ý là FDM PolyCast bắt buộc phải qua vapor smoothing hoặc IPA polishing trước shell building.
Các nghiên cứu cho thấy acetone vapor smoothing có thể giảm Ra từ 14.4μm xuống còn 0.37μm, đủ để đạt mức phù hợp cho investment casting sau hậu xử lý. Tolerance sau đúc có thể đạt chuẩn ISO UNI EN 20286-I.
FDM cũng đặc biệt phù hợp cho prototype pattern, giúp kỹ sư xác nhận hình học và độ fit trước khi chuyển sang SLA cho production pattern, giảm đáng kể chi phí ở giai đoạn design validation.
Trong thực tế, SLA và FDM không loại trừ lẫn nhau. Workflow tối ưu thường là kết hợp cả hai.
4. In 3D Khuôn Đúc Surgical Instrument: Cutter, Retractor, Forceps
Surgical instrument là nhóm ứng dụng ít được nhắc đến hơn dental hay implant, nhưng lại là nhóm mang lại lợi ích rất rõ về lead time.
4.1 Bài Toán Số Lượng Nhỏ, Thiết Kế Thay Đổi Liên Tục
Bone cutter, surgical retractor, rongeur hay forceps thường được đúc bằng 316L hoặc titanium với số lượng chỉ từ 10 đến 100 chiếc mỗi lô.
Đây là bài toán mà wax injection truyền thống gần như không hiệu quả. Việc đầu tư tooling hàng chục triệu đồng chỉ để đúc vài chục chi tiết khiến chi phí đơn vị tăng rất cao.

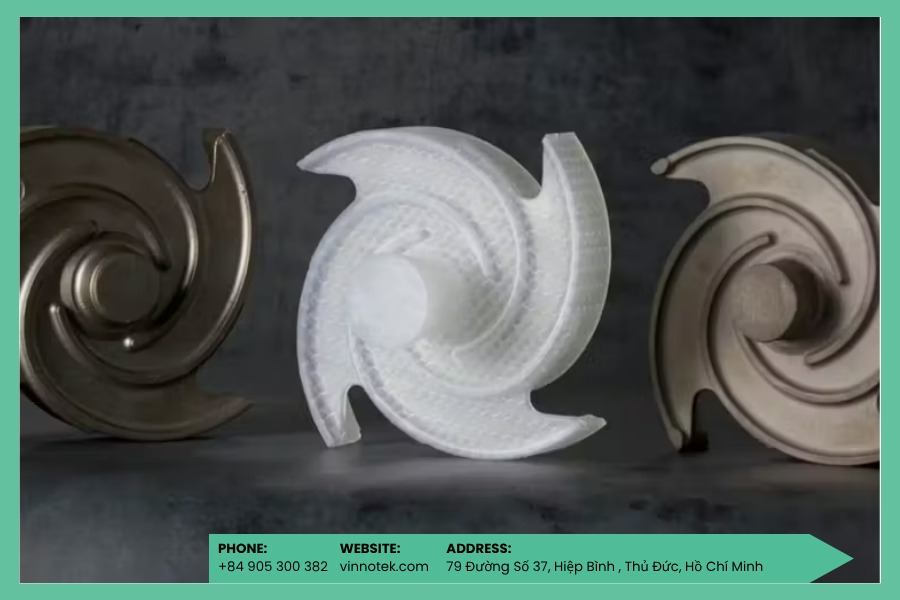

4.2 SLA Giúp Rút Lead Time Từ 6 Tuần Xuống 1 Tuần
Với SLA castable resin, pattern có thể in overnight, sau đó chuyển thẳng sang shell building, burnout và casting.
Toàn bộ quy trình từ file CAD đến dụng cụ kim loại hoàn chỉnh có thể hoàn tất trong 5–7 ngày, thay vì 4–6 tuần như quy trình truyền thống.
Quan trọng hơn, workflow này cho phép tùy chỉnh dụng cụ theo từng phẫu thuật viên hoặc từng ca mổ, điều gần như không thể làm với wax injection.
Tìm hiểu công nghệ: máy in 3D resin mang lại độ phân giải cao, phù hợp cho các ứng dụng y tế và nha khoa yêu cầu độ chi tiết lớn.
5. In 3D Khuôn Đúc Patient-Specific Implant
Patient-specific implant là ứng dụng cho thấy rõ nhất vì sao in 3D không chỉ là một cải tiến, mà là bước ngoặt trong sản xuất thiết bị y tế.
5.1 Vì Sao Đây Là Ứng Dụng Chỉ Có Thể Làm Bằng In 3D?
Craniofacial implant, maxillofacial reconstruction, spinal cage hay plate cá nhân hóa đều có một điểm chung: hình học không lặp lại.
Không có bộ khuôn nào có thể phục vụ đồng thời hai bệnh nhân với giải phẫu khác nhau.
SLA castable resin hiện là lựa chọn khả thi nhất để chuyển trực tiếp từ dữ liệu DICOM sang pattern sẵn sàng đúc với độ chính xác phù hợp cho implant titanium.
5.2 Workflow Chuẩn Cho Patient-Specific Implant
CT scan → dựng 3D model từ DICOM → thiết kế implant trên CAD → in SLA pattern → đúc Ti-6Al-4V → HIP loại bỏ porosity → heat treatment → CNC machining bề mặt tiếp xúc → NDT inspection → anodizing.
Đây là workflow mà Vinnotek đang hỗ trợ tối ưu theo từng dòng implant cụ thể, từ build angle, layer height đến support strategy.
6. Quy Trình Chuẩn: Từ File CAD Đến Implant Kim Loại Hoàn Chỉnh
Pipeline chuẩn cho investment casting y tế hiện nay gồm 5 bước chính:
- Bước 1: In pattern (6-24 giờ): UnionTech SLA: layer 0.025-0.05mm, Ra 1.31-2.49μm, zero ash. Raise3D FDM PolyCast: layer 0.05-0.1mm, Ra 8-15μm, cần vapor smoothing hoặc IPA polishing.
- Bước 2: Shell building (24-48 giờ): Nhúng ceramic slurry 5-8 lớp, sấy khô từng lớp.
- Bước 3: Burnout (4-8 giờ): Nung 700-900°C loại bỏ hoàn toàn pattern. Castable resin:zero ash. PolyCast: ash <0.003%.
- Bước 4: Casting (2-4 giờ): Rót Ti-6Al-4V hoặc CoCr trong môi trường chân không.
- Bước 5: Post-processing (5-10 ngày): HIP → heat treatment → CNC machining → NDT inspection → surface treatment.
7. So Sánh UnionTech SLA Và Raise3D FDM: Chọn Gì Cho Ứng Dụng Nào?
| Tiêu chí | UnionTech SLA + Castable Resin | Raise3D FDM + PolyCast |
| Ra pattern | 1.31-2.49μm | 8-15μm |
| Ra sau post-processing | Không cần thêm | <0.4μm |
| Ash content | Zero | <0.003% |
| Post-processing bắt buộc | Không | Có |
| Kích thước tối ưu | <150mm | Linh hoạt, lớn hơn |
| Chi phí/pattern | Cao hơn | Thấp hơn |
| Phù hợp nhất | Dental, implant nhỏ, patient-specific | Prototype, implant lớn, cost-sensitive |
Dental, crown, bridge và patient-specific implant gần như luôn phù hợp với SLA.
Large orthopedic implant, prototype pattern và các bài toán cần tối ưu chi phí thường phù hợp hơn với FDM PolyCast.
Khám phá thêm:
- nha khoa (crown, bridge, khung hàm giả, aligner mold) đang tận dụng in 3D để nâng cao tốc độ sản xuất và độ chính xác của các phục hình cá nhân hóa.
- implant tùy chỉnh (xương hàm, hộp sọ, khớp háng) cho thấy tiềm năng của công nghệ in 3D trong các ứng dụng cấy ghép và tái tạo giải phẫu.
- conformal cooling insert cho khuôn ép nhựa là giải pháp giúp tối ưu hiệu quả làm mát và nâng cao năng suất sản xuất khuôn mẫu.
8. Vinnotek Triển Khai Trọn Gói Workflow In 3D Pattern Cho Investment Casting Y Tế
Vinnotek hiện là đối tác phân phối chính thức UnionTech SLA và Raise3D tại Việt Nam, đồng thời là đơn vị triển khai song song cả hai công nghệ cho workflow in 3D khuôn đúc thiết bị y tế.
Bên cạnh hệ thống máy, Vinnotek cung cấp đầy đủ vật liệu chuyên dụng gồm EvoDent Cast, LIQCREATE Wax Castable cho SLA và PolyCast của Polymaker cho FDM. Tất cả đều đã được kiểm chứng về ash content, burnout behavior và độ ổn định hình học trong các ứng dụng investment casting y tế.
Quan trọng hơn, giá trị không nằm ở thiết bị đơn lẻ mà ở toàn bộ workflow. Vinnotek hỗ trợ kỹ sư từ khâu chọn công nghệ phù hợp, tối ưu thông số in cho từng loại implant, xây dựng quy trình burnout, đến đào tạo vận hành và hỗ trợ kỹ thuật tại chỗ.
Kết Luận
In 3D khuôn đúc thiết bị y tế không thay thế kỹ năng đúc kim loại, nhưng nó loại bỏ chi phí tooling cố định, mở rộng giới hạn hình học và biến các ứng dụng patient-specific thành mô hình sản xuất khả thi.
SLA castable resin là lựa chọn tối ưu cho pattern độ chính xác cao, đặc biệt với dental, surgical instrument và implant cá nhân hóa. FDM PolyCast với vapor smoothing là hướng đi kinh tế hơn cho prototype và các chi tiết orthopedic kích thước lớn.
Trong sản xuất thiết bị y tế, đây không còn là câu chuyện tối ưu chi phí đơn thuần. Đây là bước chuyển từ sản xuất hàng loạt sang sản xuất cá nhân hóa, nơi tốc độ, độ chính xác và khả năng tùy biến trở thành lợi thế cạnh tranh cốt lõi.
