Implant tùy chỉnh bằng in 3D kim loại đang thay đổi cách ngành y tiếp cận tái tạo xương và khớp. Thay vì buộc giải phẫu của bệnh nhân phải thích ứng với implant tiêu chuẩn, công nghệ Selective Laser Melting (SLM) cho phép tạo ra implant titanium khớp chính xác với dữ liệu giải phẫu của từng người, từ xương hàm, hộp sọ đến khớp háng và cột sống.
Theo góc nhìn của Vinnotek, đây không còn là xu hướng thử nghiệm trong phòng lab, mà là một hướng đi thực tế cho các ứng dụng y tế cần cá nhân hóa cao. Khi kết hợp phần mềm xử lý ảnh y khoa như Materialise Mimics với hệ in kim loại Nikon SLM, quy trình từ dữ liệu CT/MRI đến implant sẵn sàng phẫu thuật ngày càng rõ ràng và khả thi hơn trong thực tế triển khai.
1. Vì sao implant tùy chỉnh ngày càng trở thành nhu cầu lâm sàng?
Implant tiêu chuẩn thường được phát triển dựa trên kích thước trung bình của quần thể dân số, nên chỉ phù hợp với các trường hợp hình thái giải phẫu tương đối điển hình. Với các ca khuyết hổng hộp sọ sau chấn thương, mất đoạn xương hàm sau phẫu thuật ung thư hoặc biến dạng xương chậu phức tạp, implant tiêu chuẩn thường không thể tái tạo đúng hình học cần thiết.
Trong những tình huống đó, phẫu thuật viên thường phải cắt, uốn hoặc điều chỉnh implant ngay trong phòng mổ để cố gắng đạt được độ khớp chấp nhận được. Việc này có thể kéo dài thời gian phẫu thuật, tăng thời gian gây mê và làm giảm độ chính xác cả về chức năng lẫn thẩm mỹ sau mổ.

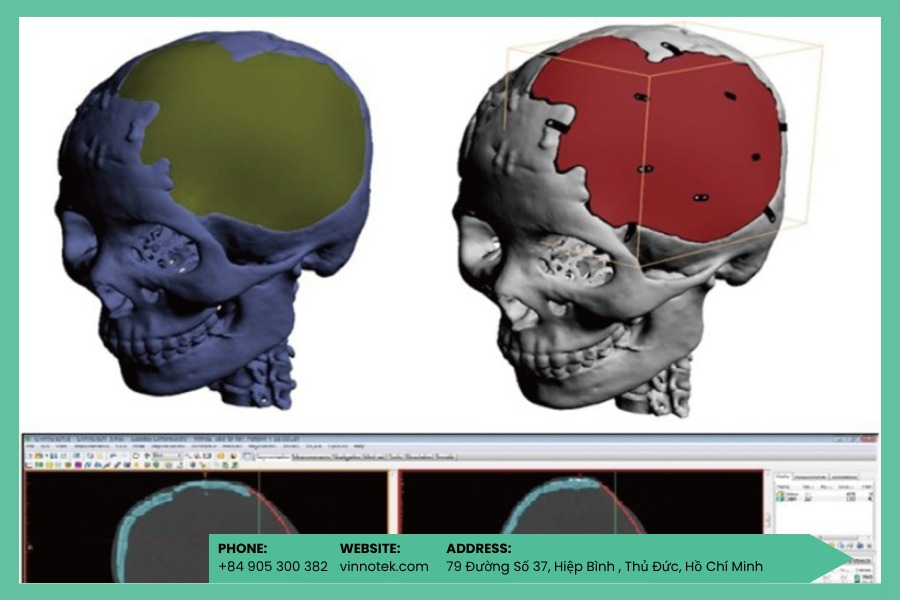

In 3D kim loại SLM giải quyết bài toán này ngay từ đầu nguồn bằng cách thiết kế implant từ dữ liệu CT hoặc MRI của chính bệnh nhân. Nhờ đó, implant được tạo ra để khớp với khuyết hổng thực tế theo từng milimét, thay vì buộc bác sĩ phải “chỉnh cho vừa” trong lúc phẫu thuật.
2. In 3D SLM tạo implant cá nhân hóa như thế nào?
Selective Laser Melting là công nghệ in 3D kim loại sử dụng laser để nung chảy hoàn toàn lớp bột kim loại theo từng lát cắt và tạo ra chi tiết rắn đặc theo mô hình 3D. Với ứng dụng y tế, vật liệu được dùng phổ biến nhất là titanium Ti-6Al-4V ELI vì có độ bền cao, tương thích sinh học tốt và đã có tiêu chuẩn riêng cho công nghệ powder bed fusion.
Điểm mạnh lớn nhất của SLM trong implant tùy chỉnh là khả năng tạo hình học rất phức tạp mà các phương pháp gia công truyền thống khó thực hiện. Ví dụ, cùng một implant có thể kết hợp vùng đặc để chịu lực, vùng porous thúc đẩy bone ingrowth, các lỗ vít theo góc giải phẫu riêng và bề mặt ngoài khớp đúng với hình dạng xương của từng bệnh nhân.
Đây chính là lý do SLM trở thành nền tảng phù hợp cho implant tùy chỉnh ở vùng sọ hàm mặt, chỉnh hình và cột sống. Theo Vinnotek, khi doanh nghiệp hoặc cơ sở y tế muốn tiến gần hơn đến điều trị cá nhân hóa, đây là một trong những công nghệ cốt lõi cần được xem xét.
Gợi ý đọc thêm: giải pháp in 3D trong y tế đang mở rộng nhanh chóng từ mô phẫu thuật, nha khoa đến thiết bị cấy ghép và hỗ trợ điều trị
3. Quy trình từ dữ liệu CT/MRI đến implant sẵn sàng phẫu thuật
Một dự án implant tùy chỉnh bằng in 3D kim loại thường không chỉ là bài toán của riêng máy in. Trên thực tế, đây là chuỗi quy trình liên tục từ xử lý dữ liệu y khoa, thiết kế implant, chuẩn bị file in cho đến hậu xử lý và kiểm tra chất lượng.

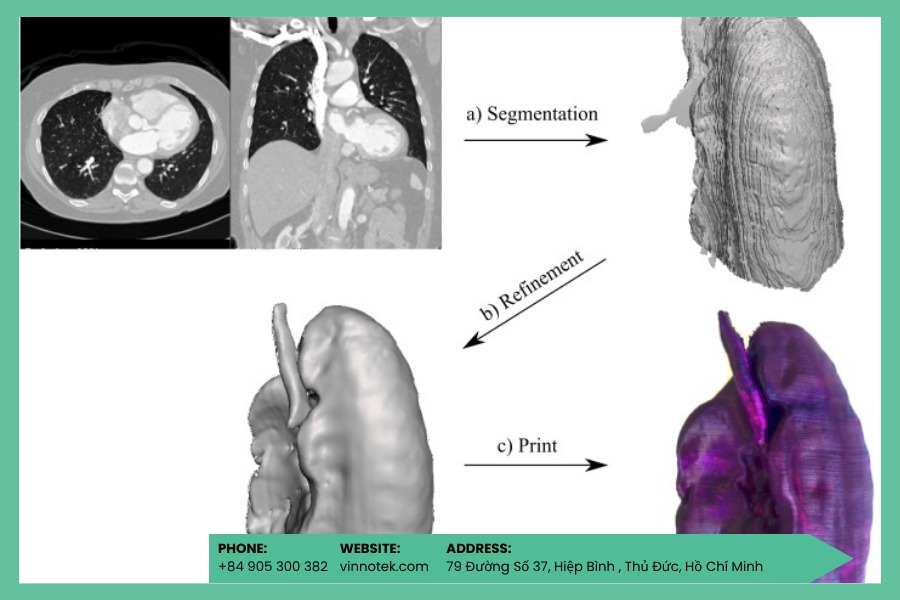

3.1 Bước 1: Tái tạo mô hình 3D từ dữ liệu ảnh y khoa
Quy trình bắt đầu từ dữ liệu CT/MRI (DICOM). Materialise Mimics là một trong những nền tảng được sử dụng rộng rãi để nhập dữ liệu y tế, phân đoạn mô và tạo mô hình 3D giải phẫu từ dữ liệu quét.
Materialise cho biết Mimics hỗ trợ chuyển đổi dữ liệu DICOM sang mô hình 3D phục vụ phân tích, lập kế hoạch điều trị và thiết kế thiết bị y tế cá nhân hóa. Trên thực tế, bước này cho phép bác sĩ và kỹ sư nhìn rõ biên khuyết xương, đánh giá cấu trúc lân cận và xây dựng phương án implant trước khi bước vào phòng mổ.
Tại Việt Nam, Vinnotek hiện cũng cung cấp Materialise Mimics như một phần trong hệ sinh thái giải pháp phục vụ xử lý dữ liệu ảnh y khoa và thiết kế 3D cá nhân hóa.

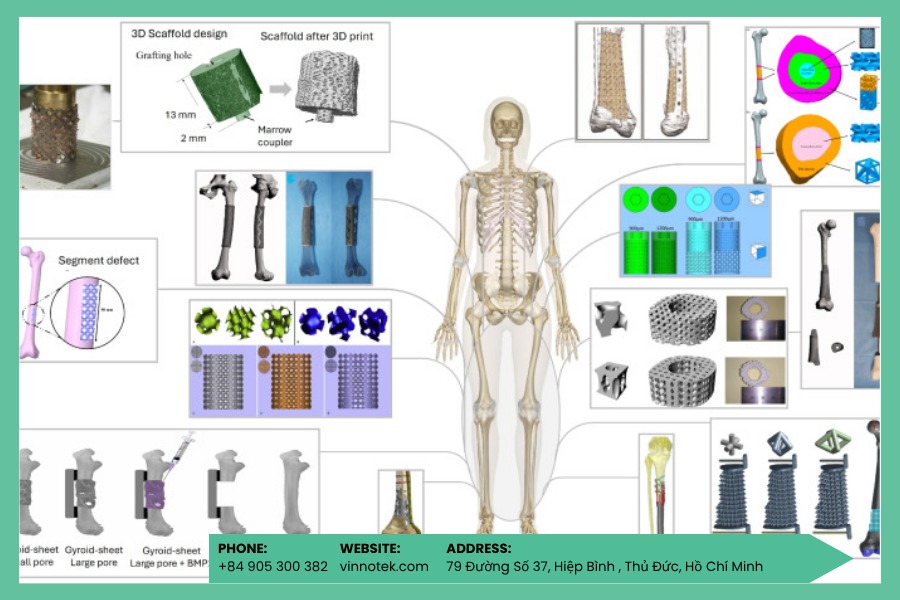

3.2 Bước 2: Thiết kế implant theo giải phẫu và chức năng
Sau khi có mô hình 3D vùng khuyết hổng, kỹ sư sẽ bắt đầu thiết kế implant trong môi trường CAD. Ở bước này, implant không chỉ cần vừa về hình học mà còn phải đúng về cơ học và tích hợp sinh học lâu dài.
Ví dụ, implant xương hàm có thể cần tích hợp luôn vị trí để đặt dental implant nếu mục tiêu là phục hồi chức năng nhai. Với spinal cage hoặc acetabular cup, thiết kế thường phải tính đến cấu trúc lattice bên trong để tối ưu hóa bone ingrowth và giảm stress shielding.
Theo các tài liệu tổng quan, quy trình chuyển từ mô hình giải phẫu sang implant patient-specific đang ngày càng phổ biến trong điều trị sọ hàm mặt và chỉnh hình phức tạp.

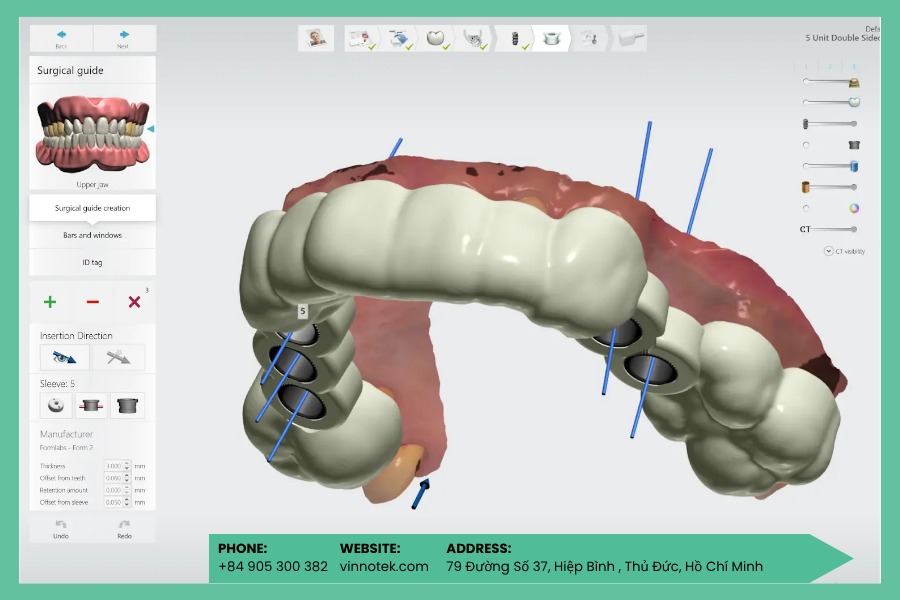

3.3 Bước 3: Chuẩn bị file in và tối ưu trước khi build
Sau khi hoàn tất thiết kế, mô hình 3D cần được kiểm tra lỗi mesh, tối ưu STL và chuẩn bị lớp in trước khi đưa vào máy. Đây là bước rất quan trọng vì chỉ cần lỗi hình học nhỏ hoặc hướng đặt chưa tối ưu, chất lượng implant sau in có thể bị ảnh hưởng đáng kể.
Materialise là một trong những hệ sinh thái phần mềm thường được dùng xuyên suốt từ khâu y khoa sang chuẩn bị sản xuất, nhờ khả năng liên kết dữ liệu thiết kế và quá trình chuẩn bị file in. Với các chi tiết y tế, tối ưu đúng ngay từ bước này giúp giảm rủi ro sai lệch kích thước và nâng cao độ lặp lại của quy trình.
3.4 Bước 4: In implant bằng công nghệ SLM
Khi file đã sẵn sàng, implant được in bằng máy in 3D kim loại SLM. Với các implant nhỏ như spinal cage, chi tiết nha khoa hoặc một số cấu phần xương hàm đơn giản, SLM 125 thường phù hợp nhờ buồng in nhỏ gọn và chi phí vận hành thấp.
Với các implant lớn hơn như mảnh hộp sọ diện rộng, khớp háng tùy chỉnh hoặc implant hàm phức tạp, SLM 280 sẽ phù hợp hơn nhờ build volume lớn hơn và khả năng xử lý các ứng dụng demanding hơn. Theo ASTM F3001, vật liệu Ti-6Al-4V ELI sản xuất bằng powder bed fusion là vật liệu tiêu chuẩn cho các thành phần AM trong các ứng dụng cần cơ tính tương đương sản phẩm rèn hoặc gia công truyền thống.
Nikon SLM Solutions là một trong những hãng có bộ tham số vật liệu xác nhận sẵn cho hệ Ti-6Al-4V ELI trên các dòng máy của mình, và đây là lợi thế quan trọng vì phát triển parameter từ đầu cho ứng dụng y tế có thể mất rất nhiều thời gian.
3.5 Bước 5: Hậu xử lý và kiểm tra chất lượng
Sau in, implant cần trải qua chuỗi hậu xử lý như tháo support, làm sạch bề mặt, xử lý chống oxy hóa và kiểm tra kích thước. ASTM F3001 cũng ghi rõ các chi tiết sản xuất bằng powder bed fusion thường cần các bước như machining, grinding, EDM hoặc polishing để đạt bề mặt và kích thước mong muốn.
Với implant chịu tải hoặc có bề mặt khớp, yêu cầu hậu xử lý còn nghiêm ngặt hơn để đảm bảo độ nhẵn và độ chính xác hình học. Trong nhiều quy trình, CT scan công nghiệp hoặc đo kiểm 3D được dùng để đối chiếu chi tiết hoàn thiện với mô hình thiết kế trước khi đưa vào quy trình lâm sàng.
Xem thêm công nghệ: máy in 3D SLM kim loại – nền tảng sản xuất các chi tiết kim loại có độ chính xác cao cho cả công nghiệp và y sinh.
4. Bốn nhóm implant tùy chỉnh tiêu biểu
Không phải implant nào cũng có yêu cầu thiết kế giống nhau. Mỗi nhóm ứng dụng sẽ có một logic cơ học, sinh học và yêu cầu bề mặt rất khác nhau.

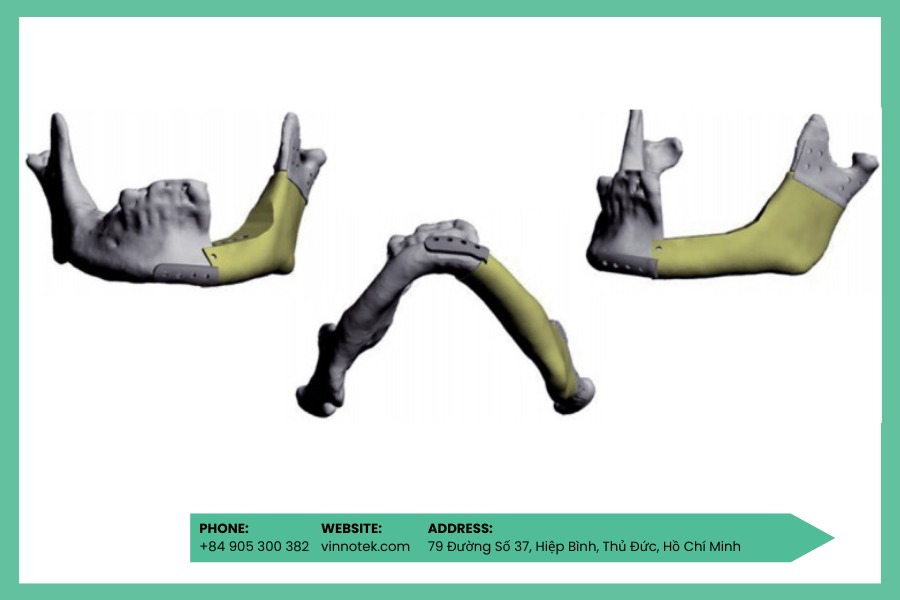

4.1 Implant xương hàm
Xương hàm là một trong những ứng dụng phức tạp nhất của implant tùy chỉnh. Implant loại này vừa phải chịu lực nhai lớn, vừa phải duy trì tương quan khớp cắn và đồng thời tạo điều kiện cho xương tích hợp lâu dài ở vùng tiếp xúc.
Trong nhiều thiết kế, phần chịu lực chính được giữ ở dạng solid, còn vùng tiếp xúc xương được tạo porous lattice với độ xốp và kích thước lỗ phù hợp để hỗ trợ bone ingrowth. Các tổng quan lâm sàng cho thấy implant patient-specific CAD/CAM đang ngày càng quan trọng trong điều trị khi hình thái khuyết hổng quá phức tạp đối với implant tiêu chuẩn.

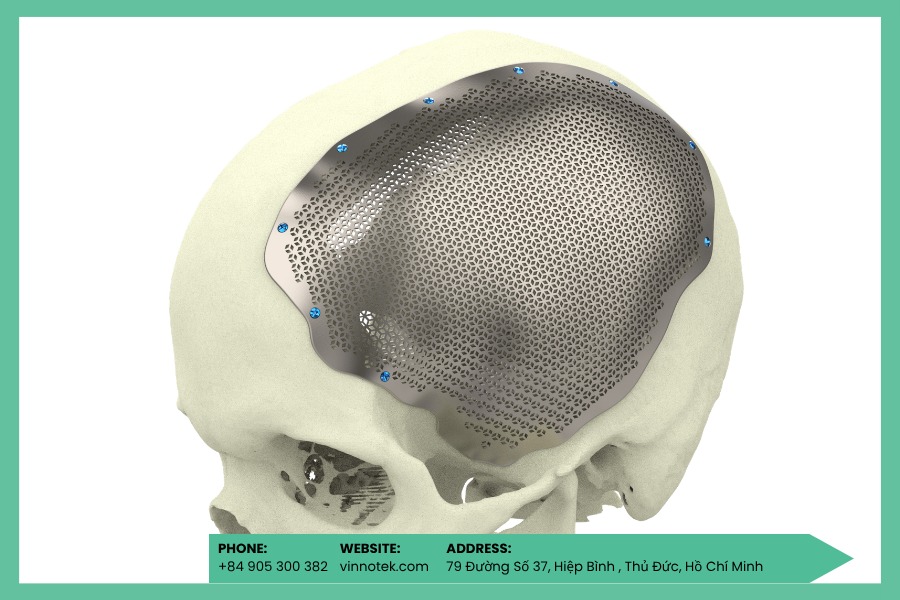

4.2 Implant hộp sọ
Implant hộp sọ đòi hỏi độ chính xác hình học rất cao vì bề mặt có độ cong kép, biên khuyết phức tạp và yêu cầu độ mỏng để không tạo bậc với xương xung quanh. Đây là nhóm ứng dụng mà in trực tiếp từ dữ liệu CT bằng SLM tạo ra lợi thế rõ so với gia công truyền thống.
Những implant này thường cần bổ sung các chi tiết như lỗ drainage, mép vát mỏng và kiểm soát bề mặt tiếp xúc mô mềm để vừa đạt tính bảo vệ, vừa đảm bảo thẩm mỹ sau phẫu thuật. Với các ca khuyết nhỏ đến trung bình, hệ nhỏ có thể đủ dùng; còn với khuyết sọ rộng, build volume lớn hơn sẽ trở nên cần thiết.

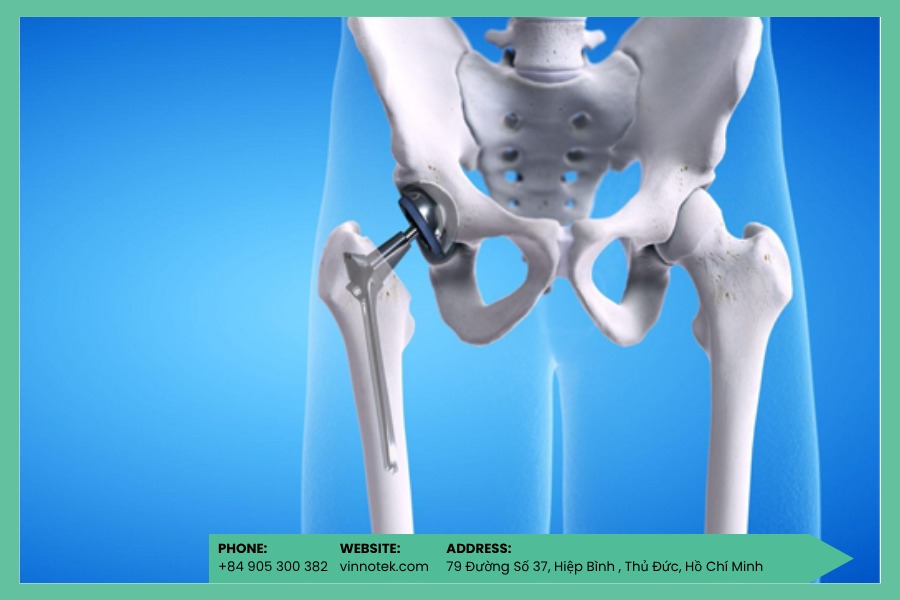

4.3 Implant khớp háng
Ở nhóm orthopedic, acetabular cup tùy chỉnh là ứng dụng được quan tâm nhiều vì nó giải quyết các ca revision phức tạp, khi ổ cối đã biến dạng và cup tiêu chuẩn không còn phù hợp. Lúc này, implant in 3D theo giải phẫu có thể được thiết kế theo đúng phần xương còn lại, đồng thời sử dụng bề mặt lattice để tăng tích hợp xương.
Một lợi thế lớn của titanium porous là có thể điều chỉnh modulus hiệu dụng nhờ cấu trúc mạng, giúp tiệm cận gần hơn với xương xốp và giảm nguy cơ stress shielding so với titanium đặc. Đây là điểm khiến SLM trở thành lựa chọn hấp dẫn cho các ứng dụng revision và patient-specific orthopedics.

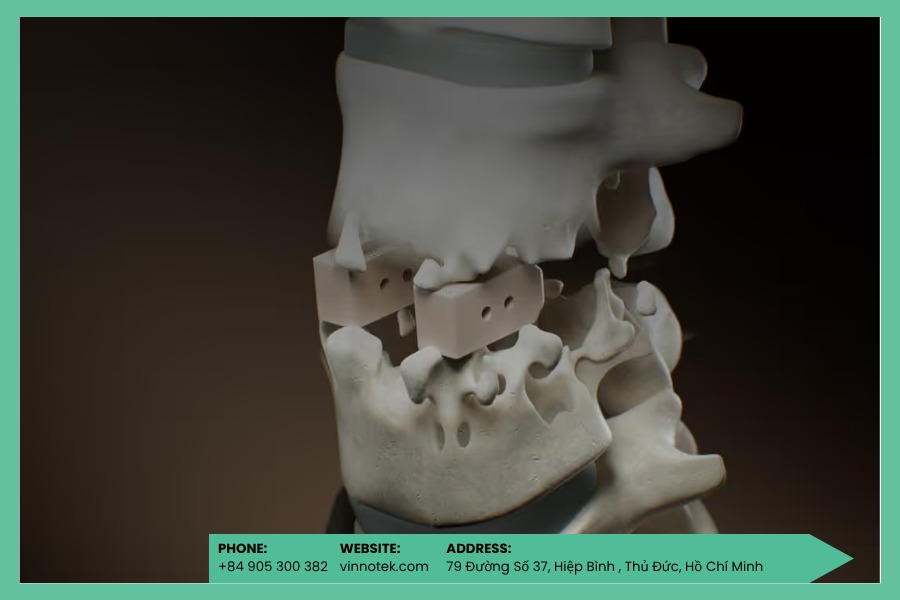

4.4 Spinal cage và implant cột sống
Spinal cage là nhóm ứng dụng mà in 3D kim loại có lợi thế rất rõ. So với các vật liệu truyền thống như PEEK, titanium SLM cho phép thiết kế lattice để điều chỉnh độ cứng và hỗ trợ bone ingrowth xuyên suốt cấu trúc.
Với những ứng dụng như interbody fusion hay vertebral body replacement, khả năng cá nhân hóa hình học và cấu trúc bên trong là lợi thế rất quan trọng. Theo Vinnotek, đây cũng là nhóm ứng dụng phù hợp để bắt đầu đánh giá tiềm năng triển khai implant tùy chỉnh bằng metal AM trong thực tế.
5. Vật liệu nào phù hợp cho implant in 3D kim loại?

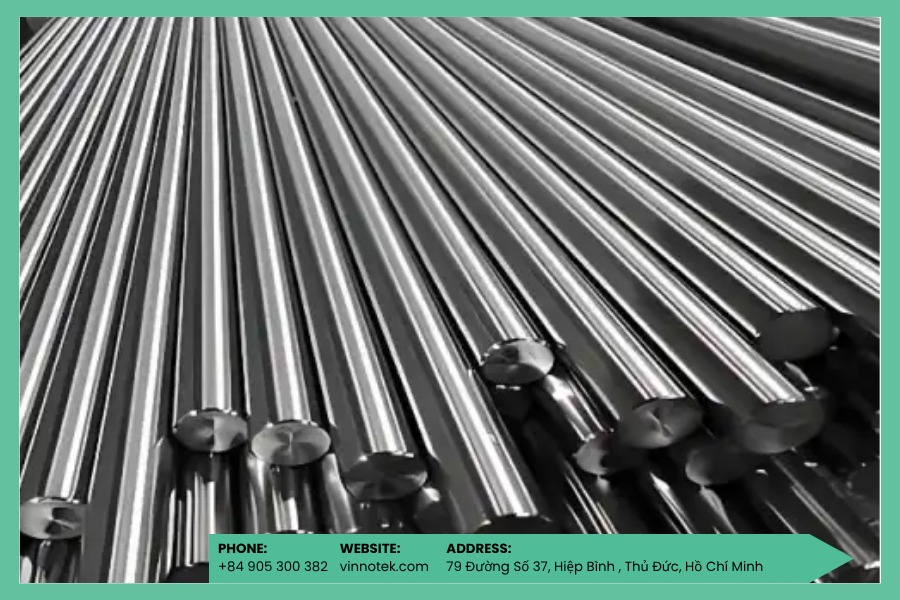

Với implant dài hạn trong cơ thể người, không phải mọi loại titanium đều giống nhau. ASTM F3001 là tiêu chuẩn áp dụng cho titanium Ti-6Al-4V ELI được sản xuất bằng full-melt powder bed fusion như laser melting hoặc electron beam melting.
Ti-6Al-4V ELI là phiên bản Extra Low Interstitial, tức có giới hạn thấp hơn cho các nguyên tố xen kẽ như oxy và nitơ, từ đó cải thiện độ dẻo và độ dai nứt so với grade thông thường. Đây là lý do vật liệu này được sử dụng rộng rãi trong implant phẫu thuật và các ứng dụng cần độ tin cậy sinh học cao.
Ngoài titanium, cobalt-chromium cũng là nhóm vật liệu quan trọng cho những bề mặt chịu mài mòn cao như femoral head hoặc các thành phần articulating. Tuy nhiên, với phần lớn implant tùy chỉnh cấu trúc xương, titanium Ti-6Al-4V ELI vẫn là lựa chọn trung tâm nhờ sự cân bằng giữa cơ tính, trọng lượng và tính tương thích sinh học.
Tìm hiểu thêm:
- Mô hình giải phẫu 3D (tim, não, xương, khối u) đang được ứng dụng rộng rãi để hỗ trợ bác sĩ trong chẩn đoán và mô phỏng phẫu thuật chính xác hơn.
- Nha khoa (crown, bridge, khung hàm giả) là một trong những lĩnh vực tiên phong ứng dụng in 3D để cá nhân hóa phục hình cho từng bệnh nhân.
- Chân tay giả prosthetics tùy chỉnh giúp cải thiện khả năng vận động nhờ thiết kế phù hợp từng cấu trúc cơ thể người dùng.
6. Tiêu chuẩn chất lượng và kiểm soát quy trình cần chú ý
Trong y tế, chất lượng không chỉ nằm ở việc in ra đúng hình dạng. Implant phải được kiểm soát đồng thời về vật liệu, mật độ, bề mặt, kích thước và chuỗi hậu xử lý.
ASTM F3001 cho biết các chi tiết AM từ Ti-6Al-4V ELI dùng trong powder bed fusion thường cần được hậu xử lý để đạt bề mặt và kích thước cuối cùng phù hợp ứng dụng. Điều này rất quan trọng vì implant y tế thường có các vùng chức năng khác nhau: có vùng cần roughness để hỗ trợ tích hợp xương, nhưng cũng có vùng cần độ nhẵn cao để làm việc với mô hoặc bề mặt chuyển động.
Theo kinh nghiệm của Vinnotek, nếu cơ sở y tế hoặc doanh nghiệp muốn triển khai implant tùy chỉnh nghiêm túc, cần nhìn đây là một hệ thống hoàn chỉnh gồm phần mềm, máy in, vật liệu, hậu xử lý và kiểm định chứ không phải một chiếc máy đơn lẻ.
7. Vinnotek có thể hỗ trợ gì cho bài toán implant tùy chỉnh?
Tại Việt Nam, Vinnotek cung cấp hệ sinh thái liên quan đến ứng dụng y tế cá nhân hóa, bao gồm phần mềm Materialise Mimics để xử lý dữ liệu CT/MRI và các giải pháp Nikon SLM Solutions cho in 3D kim loại. Đây là lợi thế quan trọng vì implant tùy chỉnh không thể triển khai hiệu quả nếu phần mềm hình ảnh y tế, khâu thiết kế và thiết bị sản xuất không kết nối được với nhau.
Theo định hướng của Vinnotek, giá trị không chỉ nằm ở việc cung cấp phần cứng hay phần mềm riêng lẻ, mà ở việc giúp khách hàng xây dựng một quy trình hoàn chỉnh từ dữ liệu bệnh nhân đến chi tiết thành phẩm có thể kiểm soát chất lượng. Với những đơn vị đang nghiên cứu ứng dụng implant tùy chỉnh, đây là cách tiếp cận thực tế hơn rất nhiều so với việc tự ghép từng mắt xích riêng lẻ.
8. Kết luận
Implant tùy chỉnh bằng in 3D kim loại SLM đang đưa ngành y tiến gần hơn đến điều trị cá nhân hóa thực sự. Khi implant được thiết kế từ dữ liệu CT/MRI của chính bệnh nhân, bác sĩ có thể giảm bớt phụ thuộc vào việc chỉnh sửa thủ công trong phòng mổ và tăng độ chính xác của tái tạo giải phẫu.
Với các ứng dụng từ xương hàm, hộp sọ đến khớp háng và cột sống, SLM không còn là công nghệ thử nghiệm mà đã trở thành nền tảng sản xuất implant titanium patient-specific có giá trị lâm sàng rõ ràng.
Nếu cơ sở y tế hoặc doanh nghiệp của chị đang muốn nghiên cứu triển khai hướng đi này, Vinnotek có thể đồng hành từ khâu phần mềm ảnh y khoa, lựa chọn hệ in kim loại phù hợp đến xây dựng quy trình kiểm soát chất lượng cho ứng dụng implant tùy chỉnh.
