Trong sản xuất giày, chất lượng không chỉ được quyết định ở công đoạn cuối. Mỗi chi tiết nhỏ trên dây chuyền, từ vị trí upper, độ lệch sole, lỗ gắn phụ kiện, khe hở, đường may đến vị trí logo, đều cần được kiểm soát bằng các công cụ kiểm tra phù hợp.
Vấn đề là mỗi mùa sản phẩm mới, mỗi SKU mới hoặc mỗi đơn hàng OEM mới lại kéo theo một bộ tiêu chuẩn kiểm tra riêng. Nhà máy cần jig, gauge, fixture và template mới liên tục, trong khi phương pháp gia công nhôm hoặc thép truyền thống thường mất nhiều ngày, chi phí cao và phụ thuộc vào xưởng gia công bên ngoài.
Đây là lý do in 3D đồ gá kiểm tra chất lượng dây chuyền giày đang trở thành một hướng đi thực tế cho các nhà máy muốn rút ngắn thời gian làm jig, giảm chi phí thử nghiệm và chủ động hơn trong hoạt động QC.
Bài viết này được Vinnotek tổng hợp dành cho kỹ sư sản xuất, QC manager và đội ngũ cải tiến quy trình trong ngành giày đang tìm giải pháp thay thế đồ gá kim loại truyền thống bằng Raise3D PA12 CF và CF-Nylon.
1. Vì Sao Đồ Gá Kiểm Tra Truyền Thống Đang Trở Thành Điểm Nghẽn?
Trong một nhà máy giày, đồ gá kiểm tra không chỉ là công cụ phụ trợ. Đây là lớp kiểm soát giúp công nhân và QC xác định nhanh sản phẩm đạt hay không đạt trước khi lỗi đi sâu hơn vào dây chuyền.
Một dây chuyền có thể cần nhiều loại đồ gá khác nhau: go/no-go gauge để kiểm tra lỗ, khe hở và độ dày; alignment jig để định vị upper với sole; checking fixture để kiểm tra form giày sau lasting; template để kiểm tra vị trí label, logo hoặc chi tiết trang trí.
Với các sản phẩm thay đổi theo mùa, số lượng jig cần làm mới có thể rất lớn. Mỗi thay đổi nhỏ trong thiết kế, kích thước, vị trí lỗ hoặc yêu cầu từ khách hàng OEM đều có thể khiến bộ jig cũ không còn phù hợp.
Phương pháp truyền thống thường là gia công nhôm hoặc thép bằng CNC. Cách làm này có độ chính xác cao và tuổi thọ tốt, nhưng không phải lúc nào cũng tối ưu cho môi trường sản xuất giày, nơi tốc độ thay đổi mẫu rất nhanh.

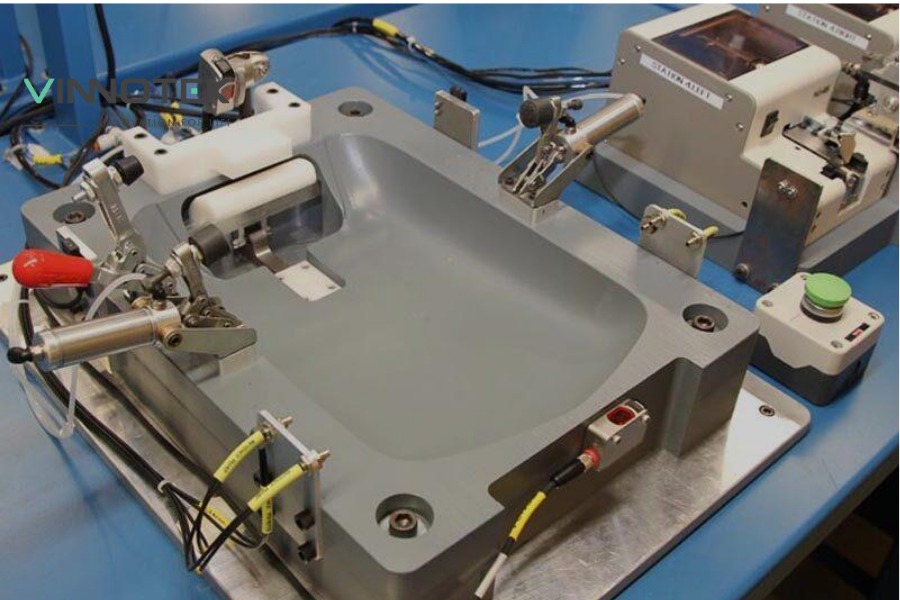

Một bộ jig đơn giản có thể mất từ 3 đến 10 ngày để hoàn thiện. Nếu cần chỉnh sửa thiết kế, nhà máy phải gửi lại file, chờ gia công lại hoặc sửa thủ công. Trong thời gian đó, dây chuyền có thể phải dùng jig tạm, kiểm tra thủ công hoặc chấp nhận thời gian chờ lâu hơn trước khi đưa sản phẩm vào sản xuất ổn định.
Với các đồ gá dùng cho kiểm tra nhanh, dung sai không quá khắt khe như chi tiết cơ khí chính xác, in 3D bằng vật liệu kỹ thuật có thể là phương án hợp lý hơn. Độ chính xác khoảng ±0.3 đến ±0.5 mm đã đủ cho nhiều ứng dụng kiểm tra trên dây chuyền giày, trong khi lead time có thể rút từ vài ngày xuống vài giờ.
2. Raise3D PA12 CF: Vật Liệu Phù Hợp Cho Jig Và Fixture Trong Nhà Máy Giày
Không phải vật liệu in 3D nào cũng phù hợp để làm đồ gá QC. PLA quá giòn và chịu nhiệt kém. ABS có thể dùng cho một số đồ gá đơn giản, nhưng độ ổn định kích thước không phải lúc nào cũng đủ tốt trong môi trường nhà máy có nhiệt, độ ẩm và va chạm lặp lại.

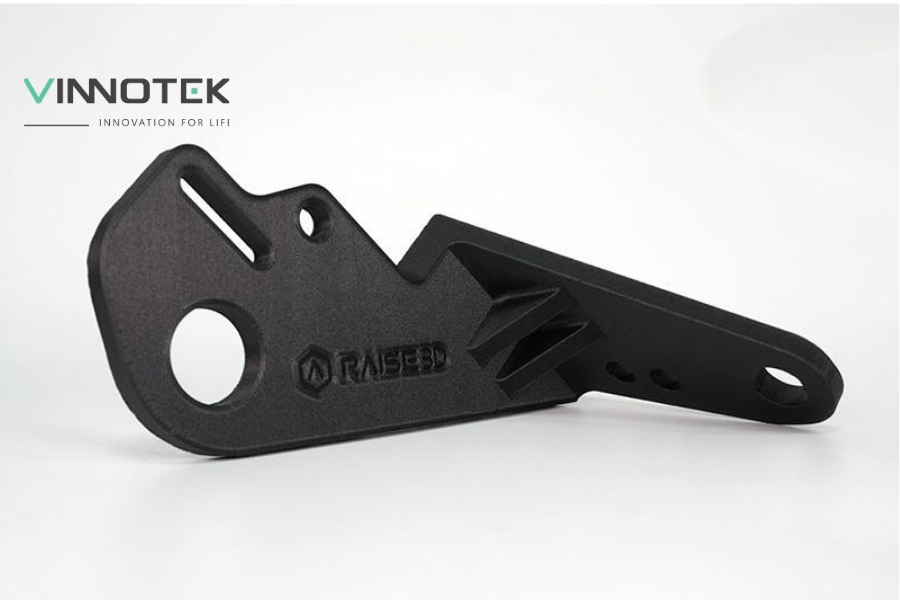

Với các ứng dụng jig, fixture và manufacturing aid, PA12 CF là lựa chọn đáng chú ý hơn. Đây là vật liệu nylon gia cường sợi carbon, kết hợp độ dai của nylon với độ cứng và khả năng ổn định kích thước của sợi carbon.
Raise3D Industrial PA12 CF+ được phát triển trên nền Polyamide 6,12, kết hợp khoảng 15% sợi carbon ngắn với phân bố chiều dài tối ưu. Vật liệu này kế thừa độ bền của PA6 và khả năng hấp thụ ẩm thấp hơn của PA12, từ đó phù hợp hơn với môi trường sản xuất thực tế.
Một số thông số quan trọng của Raise3D PA12 CF+:
| Thông số | Giá trị / Ý nghĩa |
| Tensile strength | 72 MPa |
| Impact strength | 12.5 kJ/m² |
| Khả năng hấp thụ ẩm | Thấp hơn PA6 và PA66 đáng kể |
| Độ ổn định kích thước | Cao, phù hợp môi trường nhà máy |
| Bề mặt sau in | Đủ tốt cho nhiều ứng dụng end-use |
| Ứng dụng phù hợp | Jig, fixture, manufacturing aid, QC tool |
Với đồ gá kiểm tra chất lượng, yêu cầu quan trọng nhất không chỉ là “cứng”. Đồ gá cần giữ đúng kích thước trong thời gian sử dụng, không cong vênh nhiều khi môi trường thay đổi, không quá nặng để công nhân thao tác cả ngày và đủ bền để chịu va chạm lặp lại.
Đó là lý do PA12 CF phù hợp với nhà máy giày hơn các vật liệu phổ thông. Vật liệu này nhẹ hơn kim loại, cứng hơn nhựa thường, có khả năng chống ẩm tốt hơn nylon thông thường và phù hợp với các đồ gá cần độ ổn định trong sản xuất.
Thông tin hữu ích: giải pháp in 3D sản xuất giày với các ứng dụng từ phát triển mẫu đến chế tạo khuôn và sản phẩm.
3. Go/No-Go Gauge: Kiểm Tra Nhanh Đạt Hay Không Đạt Trên Dây Chuyền
Go/no-go gauge là một trong những loại đồ gá kiểm tra phổ biến nhất trong sản xuất. Thay vì đo ra một con số cụ thể, gauge chỉ trả lời một câu hỏi rất đơn giản: chi tiết này đạt hay không đạt.
Trong nhà máy giày, go/no-go gauge có thể được dùng để kiểm tra đường kính lỗ gắn buckle, aglet, eyelet hoặc phụ kiện. Nó cũng có thể kiểm tra khoảng cách giữa hai đường may, chiều rộng khe hở, độ dày đế sau ép hoặc các vị trí cần xác nhận nhanh theo spec OEM.
Ưu điểm của go/no-go gauge là công nhân không cần kỹ năng đo phức tạp. Nếu chi tiết đi qua phần “go” và không đi qua phần “no-go”, sản phẩm đạt. Cách kiểm tra này nhanh, ít phụ thuộc vào cảm tính và phù hợp với môi trường dây chuyền.
Khi in bằng PA12 CF, nhà máy có thể tạo gauge mới trong 4 đến 8 giờ cho các chi tiết nhỏ. Nếu khách hàng thay đổi tolerance hoặc bản thiết kế có chỉnh sửa, kỹ sư chỉ cần cập nhật file CAD và in lại. So với đặt gia công nhôm mất 3 đến 5 ngày, đây là lợi thế rất lớn khi dây chuyền cần phản ứng nhanh.
Với các gauge kiểm tra kích thước không yêu cầu dung sai siêu chặt, PA12 CF có thể đáp ứng tốt nhu cầu QC hằng ngày, đặc biệt trong giai đoạn pilot run, sản xuất mẫu, kiểm tra đầu chuyền hoặc kiểm tra theo từng SKU.
4. Alignment Jig: Định Vị Upper Với Sole Trước Khi Dán
Trong sản xuất giày, công đoạn ghép upper với sole có ảnh hưởng trực tiếp đến hình thức, độ cân đối và tỷ lệ reject. Sai lệch chỉ 1 đến 2 mm cũng có thể khiến giày nhìn lệch, mất đối xứng hoặc không đạt tiêu chuẩn của khách hàng.
Alignment jig giúp cố định upper và sole đúng vị trí trước khi dán, ép hoặc bonding. Với thiết kế giày thay đổi liên tục, jig định vị cũng cần thay đổi theo contour, size run và tiêu chuẩn từng model.
Jig kim loại có độ bền cao nhưng thường nặng, tốn thời gian gia công và khó điều chỉnh khi thiết kế thay đổi. Trong khi đó, alignment jig in 3D bằng PA12 CF có thể được thiết kế theo đúng hình học của từng model giày, bao gồm các mặt tựa, gờ định vị, rãnh dẫn hướng và điểm khóa vị trí.
Lợi thế lớn của in 3D là khả năng tạo hình phức tạp mà không phụ thuộc nhiều vào giới hạn của CNC. Các bề mặt ôm theo contour của upper hoặc sole có thể được dựng trực tiếp từ dữ liệu thiết kế và in ra trong thời gian ngắn.
Ngoài ra, trọng lượng nhẹ hơn kim loại giúp công nhân thao tác dễ hơn trong ca dài. Với các jig cần cầm tay, đặt lên sản phẩm hoặc di chuyển giữa các trạm, yếu tố nhẹ và đủ cứng quan trọng không kém độ chính xác.
Tìm hiểu thiết bị: máy in 3D FDM Raise3D phù hợp với nhu cầu tạo mẫu, chế tạo đồ gá và các chi tiết phục vụ sản xuất.
5. Checking Fixture: Kiểm Tra Form Giày Sau Lasting
Sau công đoạn lasting, form giày cần được kiểm tra để đảm bảo shape, heel height, toe spring và các vùng contour chính đạt đúng spec. Đây là nhóm kiểm tra quan trọng vì lỗi form thường ảnh hưởng trực tiếp đến thẩm mỹ và cảm giác mang.
Checking fixture có thể được thiết kế để bao quanh hoặc đỡ một phần giày, giúp QC xác định sản phẩm có lệch form, sai chiều cao gót hoặc sai profile hay không. Với mỗi model giày, fixture thường phải khác nhau vì hình học upper, last và sole thay đổi.
Nếu gia công fixture bằng phương pháp truyền thống, thời gian chuẩn bị có thể kéo dài, đặc biệt khi một mùa có nhiều model mới. Với in 3D, fixture có thể được thiết kế từ dữ liệu CAD và in trực tiếp bằng PA12 CF. Một mùa có 10 model mới có thể tạo 10 bộ fixture trong vài ngày, thay vì chờ nhiều tuần.
Đối với các fixture dùng cho kiểm tra nhanh trên dây chuyền, vật liệu PA12 CF có đủ độ cứng và ổn định để giữ hình học trong quá trình sử dụng. Khi thiết kế thay đổi, nhà máy có thể chỉnh file và in lại, không phải bỏ chi phí lớn cho một bộ gá kim loại mới.
6. Template Và Positioning Guide Cho Logo, Label Và Chi Tiết Trang Trí
Ngoài các đồ gá kiểm tra kết cấu, nhà máy giày còn cần template để xác định vị trí logo, label, miếng cao su, chi tiết trang trí hoặc các điểm dán theo spec thương hiệu.
Những chi tiết này thường nhỏ nhưng rất nhạy cảm với lỗi vị trí. Một logo lệch vài mm có thể khiến sản phẩm bị reject, đặc biệt với các đơn hàng OEM có tiêu chuẩn nhận diện thương hiệu nghiêm ngặt.
Template in 3D bằng PA12 CF có thể giúp công nhân đặt đúng vị trí, căn đúng góc và kiểm tra nhanh trước khi dán hoặc ép. Vật liệu cứng hơn nhựa thường, ít cong vênh hơn trong môi trường độ ẩm cao và đủ bền cho thao tác lặp lại.
Với các khu vực có tiếp xúc keo, dung môi hoặc hóa chất, nhà máy có thể cân nhắc các dòng vật liệu carbon fiber khác như PPA CF hoặc PET CF nếu cần khả năng kháng hóa chất cao hơn.
7. Case Study Kỹ Thuật: Raise3D E2CF Cho Jig Và Fixture Công Nghiệp
Raise3D E2CF đã được xác nhận trong nhiều ứng dụng jig và fixture công nghiệp với vật liệu PA12 CF. Các mẫu thực tế gồm fixture có rãnh alignment, bề mặt bậc, lỗ định vị, vị trí bắt vít và hình học gia cường cho thao tác lắp ráp ổn định.
Những dạng fixture này có nguyên lý rất gần với đồ gá trong nhà máy giày. Một alignment fixture dùng trong lắp ráp công nghiệp có thể được chuyển hóa thành jig định vị upper với sole. Một checking fixture có lỗ đánh số và bề mặt định vị có thể áp dụng cho kiểm tra form hoặc vị trí chi tiết trên sản phẩm giày.
Điểm đáng chú ý của Raise3D E2CF là hệ thống được thiết kế riêng cho vật liệu composite sợi carbon. Máy có đầu phun silicon carbide, hộp vật liệu kín giúp giữ filament khô và hệ thống IDEX để in linh hoạt hơn. Với vật liệu như PA12 CF, kiểm soát độ ẩm là yếu tố rất quan trọng vì nylon dễ bị ảnh hưởng bởi hơi nước nếu bảo quản không đúng cách.
E2CF cũng phù hợp với môi trường nhà máy cần in jig liên tục. Với các gauge nhỏ, chế độ mirror hoặc duplication có thể giúp in hai chi tiết cùng lúc, tăng năng suất khi cần nhiều đồ gá giống nhau cho nhiều chuyền.
Ứng dụng nổi bật:
- in 3D đồ gá lắp ráp và kiểm tra chất lượng trong các công đoạn cần dụng cụ hỗ trợ theo từng chi tiết.
- in 3D jig & fixture dây chuyền ô tô trong chế tạo dụng cụ hỗ trợ cho quy trình sản xuất.
- in 3D khuôn đế giày rapid tooling giúp rút ngắn thời gian phát triển và thử nghiệm khuôn.
8. So Sánh Kinh Tế: Jig In 3D Và Jig Gia Công Nhôm
Với nhà máy giày, lợi ích của in 3D đồ gá không chỉ nằm ở chi phí vật liệu. Giá trị lớn hơn là tốc độ phản ứng khi sản phẩm thay đổi.
| Tiêu chí | Gia công nhôm CNC | Raise3D PA12 CF |
| Lead time jig mới | 3 đến 10 ngày | 4 đến 24 giờ |
| Chi phí jig đơn giản | Khoảng 2 đến 5 triệu VNĐ | Khoảng 200 đến 500 nghìn VNĐ vật liệu |
| Thay đổi thiết kế | Thường phải làm lại | Chỉnh file và in lại |
| Trọng lượng | Nặng hơn | Nhẹ hơn, dễ thao tác |
| Độ ổn định kích thước | Rất cao | Tốt với PA12 CF |
| Phù hợp nhất | Master gauge, đồ gá độ chính xác cao | Production jig, seasonal tooling, QC fixture thay đổi nhanh |
Gia công nhôm vẫn có vai trò riêng, đặc biệt với master gauge hoặc đồ gá cần tuổi thọ rất dài. Tuy nhiên, với các đồ gá thay đổi thường xuyên theo mùa, theo SKU hoặc theo yêu cầu OEM, in 3D bằng PA12 CF giúp nhà máy giảm đáng kể thời gian chờ và chi phí thử nghiệm.
Trong nhiều trường hợp, nhà máy có thể kết hợp cả hai: dùng jig in 3D cho giai đoạn phát triển mẫu, pilot run và sản xuất linh hoạt; dùng jig kim loại cho các công đoạn cố định, volume lớn và yêu cầu độ bền lâu dài.
9. Dòng Máy Raise3D Phù Hợp Cho Nhà Máy Giày
Với ứng dụng in 3D đồ gá kiểm tra chất lượng dây chuyền giày, Vinnotek thường tư vấn theo quy mô nhà máy và kích thước jig cần in.

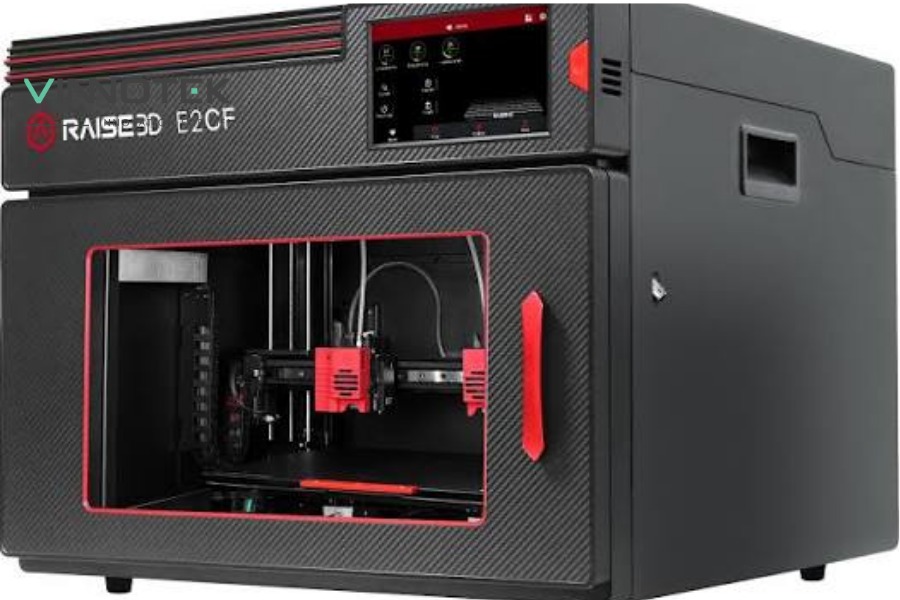

Raise3D E2CF phù hợp với nhà máy nhỏ đến vừa, hoặc các bộ phận kỹ thuật muốn bắt đầu triển khai in jig nội bộ. Máy có build volume 330 × 240 × 240 mm, hệ IDEX hai đầu in độc lập, đầu phun silicon carbide và hai hộp vật liệu kín. E2CF phù hợp để in PA12 CF+, PPA CF, PET CF và các loại vật liệu composite cho jig, gauge, fixture nhỏ đến trung bình.
Với các nhà máy lớn hơn, cần in nhiều jig mỗi tuần hoặc cần tốc độ cao hơn, Raise3D Pro3 HS là lựa chọn đáng cân nhắc. Dòng máy này hỗ trợ Hyper FFF, có thể rút ngắn thời gian in đáng kể và phù hợp với nhu cầu sản xuất liên tục. Pro3 Plus HS còn phù hợp với các đồ gá cao hoặc fixture kích thước lớn hơn.
Việc chọn máy không nên chỉ dựa trên kích thước build volume, mà cần tính đến số lượng jig cần in mỗi tuần, loại vật liệu sử dụng, yêu cầu độ bền và khả năng vận hành nội bộ của đội ngũ kỹ thuật.
10. Vinnotek: Giải Pháp Raise3D Cho Jig Và Fixture Ngành Giày Tại Việt Nam
Vinnotek là đơn vị phân phối chính thức Raise3D tại Việt Nam, cung cấp giải pháp in 3D đồ gá kiểm tra chất lượng cho nhà máy giày, từ máy in, vật liệu đến tư vấn ứng dụng thực tế trên dây chuyền.
Với ngành giày, Vinnotek có thể hỗ trợ doanh nghiệp triển khai các ứng dụng như go/no-go gauge, alignment jig, checking fixture, template định vị logo, đồ gá hỗ trợ bonding và các manufacturing aid phục vụ QC.
Vinnotek cung cấp các dòng vật liệu như PA12 CF+, PPA CF và PET CF cho Raise3D E2CF, Pro3 HS và Pro3 Plus HS. Đội ngũ kỹ thuật có thể tư vấn cách thiết kế jig phù hợp với yêu cầu kiểm tra, tối ưu hướng in, lựa chọn vật liệu và thiết lập thông số in để đạt độ ổn định tốt hơn.
Kết Luận
In 3D đồ gá kiểm tra chất lượng dây chuyền giày bằng Raise3D PA12 CF đang mở ra một hướng đi thực tế cho các nhà máy cần làm jig nhanh hơn, linh hoạt hơn và tiết kiệm hơn.
Thay vì chờ gia công nhôm hoặc thép trong nhiều ngày, kỹ sư có thể thiết kế và in go/no-go gauge, alignment jig, checking fixture hoặc template ngay trong nhà máy. Với PA12 CF, đồ gá có độ cứng tốt, trọng lượng nhẹ, ổn định kích thước và phù hợp với nhiều ứng dụng QC trên dây chuyền.
Gia công kim loại vẫn cần thiết cho master gauge hoặc đồ gá độ chính xác cao. Nhưng với production jig, seasonal tooling và các fixture thay đổi liên tục theo SKU, in 3D bằng Raise3D là lựa chọn giúp nhà máy giày tăng tốc phản ứng, giảm chi phí thử nghiệm và chủ động hơn trong kiểm soát chất lượng.
Với hệ máy Raise3D E2CF, Pro3 HS, vật liệu PA12 CF+ và kinh nghiệm triển khai ứng dụng công nghiệp, Vinnotek có thể đồng hành cùng các nhà máy giày tại Việt Nam trong việc xây dựng workflow in 3D đồ gá QC một cách bài bản và hiệu quả.
