In 3D khuôn đế giày rapid tooling đang trở thành một hướng đi thực tế cho các xưởng giày cần rút ngắn thời gian phát triển sản phẩm, thử nhanh nhiều phiên bản thiết kế và giảm chi phí tooling trước khi đầu tư khuôn nhôm production.
Trong ngành footwear, một thiết kế đế giày hiếm khi hoàn hảo ngay từ phiên bản đầu tiên. Đội R&D thường phải chỉnh form, pattern, độ dày, độ cong, vị trí logo, đường chia khuôn và cảm giác khi ép thử. Nếu mỗi lần chỉnh sửa đều phải làm lại khuôn nhôm CNC, thời gian phát triển có thể kéo dài nhiều tuần và chi phí tooling tăng rất nhanh.
Đây là điểm mà in 3D FDM composite tạo ra khác biệt. Thay vì chờ khuôn nhôm trong 3–6 tuần, doanh nghiệp có thể in khuôn thử trong vài ngày, ép mẫu, kiểm tra sản phẩm thật và tiếp tục chỉnh thiết kế nếu cần.
Tại Vinnotek, chúng tôi không xem in 3D khuôn đế giày rapid tooling là giải pháp thay thế hoàn toàn khuôn nhôm production. Vai trò đúng của công nghệ này là bridge tooling, sampling, design validation và small-batch production – những giai đoạn mà khuôn nhôm truyền thống thường quá chậm hoặc quá đắt.
1. Tại Sao Khuôn Đế Giày Truyền Thống Đang Làm Chậm Quá Trình Phát Triển Sản Phẩm?
Khuôn đế giày nhôm CNC vẫn là lựa chọn chính cho sản xuất hàng loạt. Khuôn nhôm bền, chịu áp lực tốt và phù hợp với volume lớn. Tuy nhiên, trong giai đoạn phát triển sản phẩm, khuôn nhôm lại tạo ra một điểm nghẽn lớn: chi phí cao và lead time dài.
Một bộ khuôn đế giày có thể tốn từ vài chục đến vài trăm triệu đồng, tùy độ phức tạp, số size và loại đế. Nếu một dòng giày cần 5–10 size, mỗi size lại phải qua nhiều vòng chỉnh thiết kế, chi phí tooling có thể tăng rất nhanh.
Vấn đề không chỉ nằm ở tiền khuôn. Vấn đề lớn hơn là tốc độ ra quyết định.
Khi designer muốn thử một pattern mới, kỹ sư tooling muốn chỉnh venting, hoặc team sản xuất muốn thay đổi parting line để demold tốt hơn, doanh nghiệp phải chờ khuôn mới hoặc chỉnh sửa khuôn cũ. Mỗi vòng như vậy có thể kéo dài nhiều tuần.
Trong khi đó, thị trường giày thay đổi rất nhanh. Brand cần ra mẫu mới nhanh hơn, test nhiều concept hơn và phản hồi sớm hơn với yêu cầu của khách hàng.

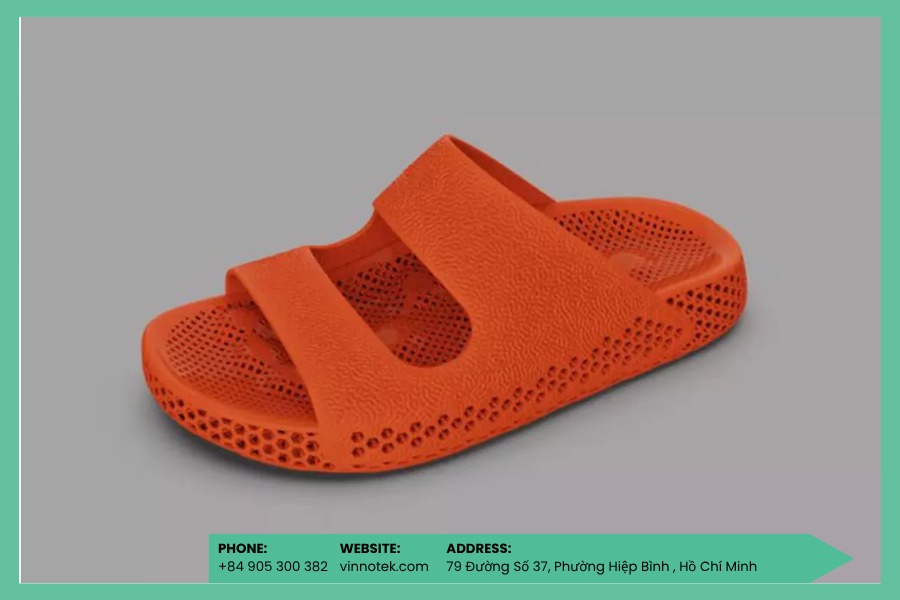

In 3D khuôn đế giày rapid tooling giúp giải quyết đúng giai đoạn này: tạo khuôn nhanh để thử, kiểm tra và sản xuất lô nhỏ trước khi quyết định đầu tư khuôn nhôm production.

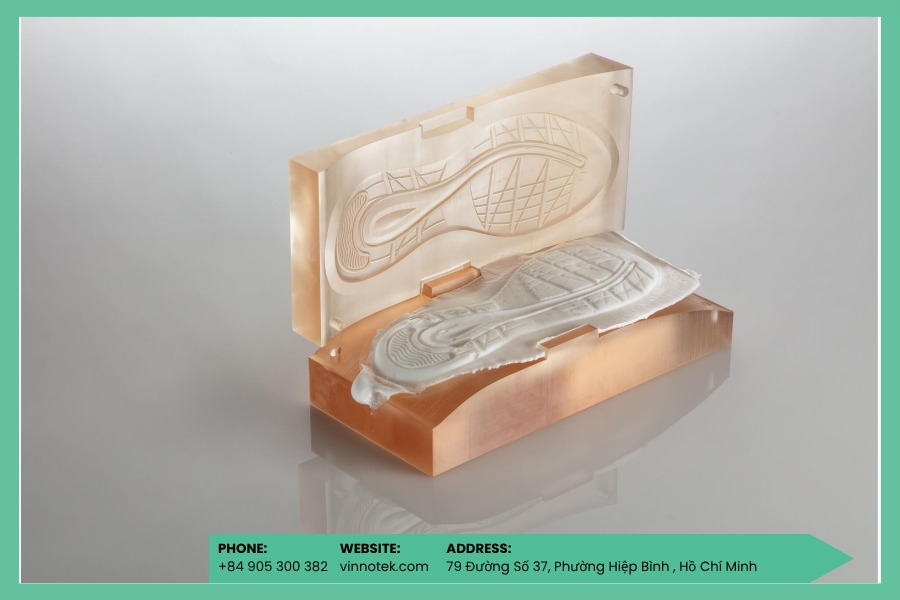

2. Rapid Tooling Không Thay Khuôn Nhôm – Mà Bổ Trợ Đúng Giai Đoạn
Điểm quan trọng cần nói rõ: khuôn in 3D FDM composite không sinh ra để thay thế toàn bộ khuôn nhôm trong sản xuất hàng trăm nghìn đôi.
Khuôn nhôm vẫn phù hợp nhất cho high-volume production. Nhưng không phải mọi bài toán đều cần sản lượng lớn như vậy. Có rất nhiều giai đoạn trong ngành giày mà khuôn nhôm không phải lựa chọn tối ưu:
- Giai đoạn thử form đế.
- Giai đoạn sampling cho khách hàng.
- Giai đoạn test pattern mới.
- Giai đoạn sản xuất limited edition.
- Đơn hàng custom hoặc orthopedic footwear.
- Small-batch production 200–2.000 đôi.
- Sản xuất tạm trong lúc chờ khuôn nhôm production.
Ở các giai đoạn này, tốc độ và tính linh hoạt quan trọng hơn tuổi thọ khuôn cực dài. Một khuôn FDM composite có thể không bền bằng khuôn nhôm, nhưng nếu nó giúp doanh nghiệp có mẫu trong vài ngày thay vì vài tuần, giá trị mang lại rất rõ ràng.
Nói cách khác, in 3D khuôn đế giày rapid tooling là công cụ để doanh nghiệp đi nhanh hơn trong giai đoạn R&D và bridge production.
Khám phá thêm: giải pháp in 3D sản xuất giày đang được ứng dụng trong nhiều công đoạn từ thiết kế đến chế tạo khuôn.
3. Ba Dòng Máy Cho Ba Nhu Cầu Footwear Tooling Khác Nhau
Không phải khuôn đế giày nào cũng nên in trên cùng một loại máy. Vinnotek thường phân loại theo kích thước khuôn, nhiệt độ ép, vật liệu đế và mục tiêu sản xuất.

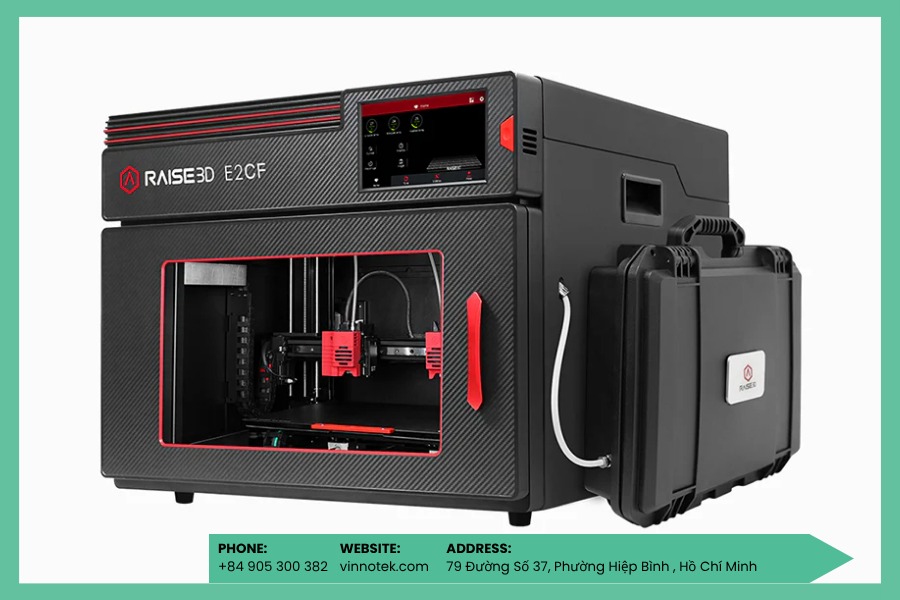

3.1. Raise3D E2CF / Pro3 HS – Khuôn Đế Size Thường, Iteration Nhanh
Raise3D E2CF và Raise3D Pro3 HS phù hợp với các khuôn đế size thường, các chi tiết khuôn nhỏ đến vừa, hoặc các dự án cần thử nhiều phiên bản thiết kế trong thời gian ngắn.
Với vật liệu composite như PA12-CF, PPA-CF hoặc PET-CF, Raise3D có thể hỗ trợ các ứng dụng bridge tooling cho compression molding EVA hoặc PU ở điều kiện phù hợp.
Điểm mạnh của Raise3D là tính linh hoạt và tốc độ. Với các mẫu sole mold size thông thường, đội R&D có thể in nhanh, ép thử, kiểm tra bề mặt, chỉnh file và in lại trong vòng vài ngày.
Raise3D phù hợp cho:
- Sole mold size thường.
- Khuôn thử cho EVA/PU.
- Sampling và design validation.
- Small-batch nhỏ.
- Iteration nhanh trong R&D.
- Xưởng giày muốn bắt đầu với chi phí đầu tư hợp lý hơn.
Với Pro3 HS, lợi thế tốc độ giúp rút ngắn thêm thời gian in, đặc biệt khi cần thử nhiều phiên bản khuôn trong cùng một tuần.

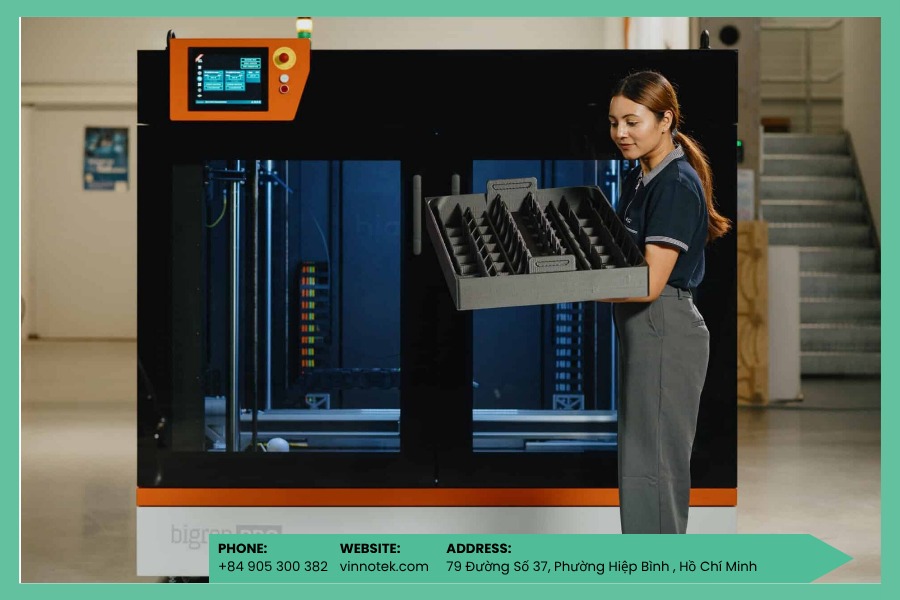

3.2. BigRep PRO – Khuôn Boot Và Safety Shoe Cỡ Lớn
Khi khuôn vượt quá build volume của Raise3D, đặc biệt với boot, safety shoe, work boot hoặc các đế giày có kích thước lớn hơn 300mm, BigRep PRO là lựa chọn phù hợp hơn.
BigRep PRO có build volume lớn, cho phép in khuôn nguyên khối thay vì phải chia thành nhiều phần rồi ghép lại. Điều này rất quan trọng với khuôn đế giày, vì vị trí ghép có thể tạo sai lệch, điểm yếu hoặc làm ảnh hưởng đến bề mặt sản phẩm ép ra.
BigRep PRO phù hợp cho:
- Boot sole mold.
- Safety shoe mold.
- Work boot.
- Khuôn đế kích thước lớn.
- Multi-size mold batch.
- Pattern hoặc tooling khổ lớn.
- EVA/PU compression mold cần kích thước vượt máy nhỏ.
Với các xưởng giày sản xuất giày bảo hộ, giày công nghiệp hoặc boot xuất khẩu, BigRep PRO giúp giảm phụ thuộc vào khuôn nhôm trong giai đoạn thử mẫu và lô nhỏ.

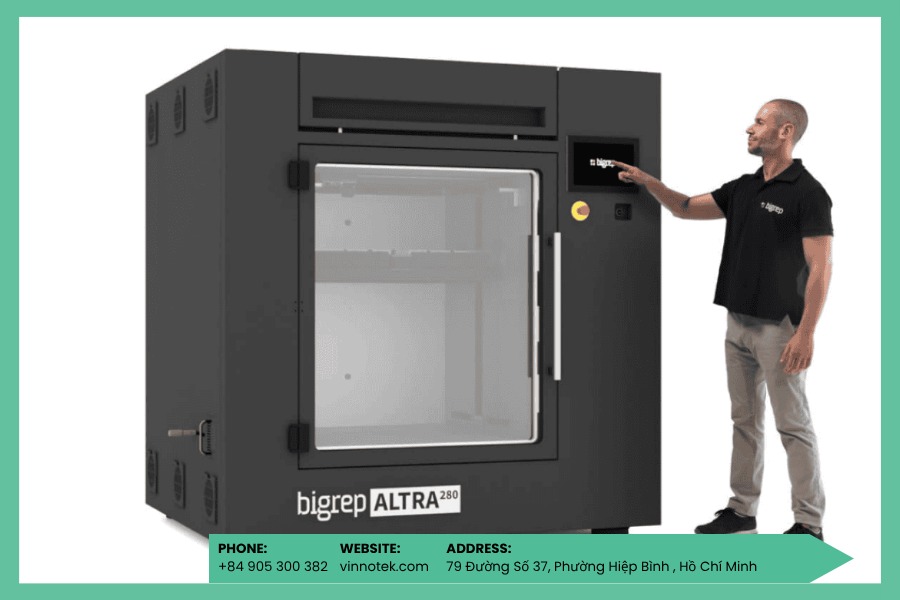

3.3. BigRep ALTRA 280 – Khuôn Lưu Hóa Cao Su Và Ứng Dụng Chịu Nhiệt Cao
Với các ứng dụng đòi hỏi nhiệt độ cao hơn, đặc biệt là vulcanization mold cho rubber sole, vật liệu composite thông thường có thể không đủ.
BigRep ALTRA 280 được thiết kế cho vật liệu hiệu suất cao như PEEK, PEKK-CF và ULTEM 9085. Đây là nhóm vật liệu có khả năng chịu nhiệt tốt hơn nhiều so với các vật liệu FDM phổ thông.
ALTRA 280 phù hợp cho:
- Vulcanization rubber sole mold.
- High-pressure compression mold.
- Khuôn cần chịu nhiệt độ cao hơn.
- Tooling dùng trong môi trường khắc nghiệt.
- Ứng dụng cần PEEK, PEKK-CF hoặc ULTEM.
Nếu Raise3D là lựa chọn cho tốc độ iteration và BigRep PRO là lựa chọn cho kích thước lớn, thì ALTRA 280 là lựa chọn cho bài toán nhiệt độ cao và vật liệu hiệu suất cao.
Nếu bạn đang tìm thiết bị: máy in 3D SLA đáp ứng tốt nhu cầu tạo mẫu có độ chính xác cao và bề mặt hoàn thiện tốt.

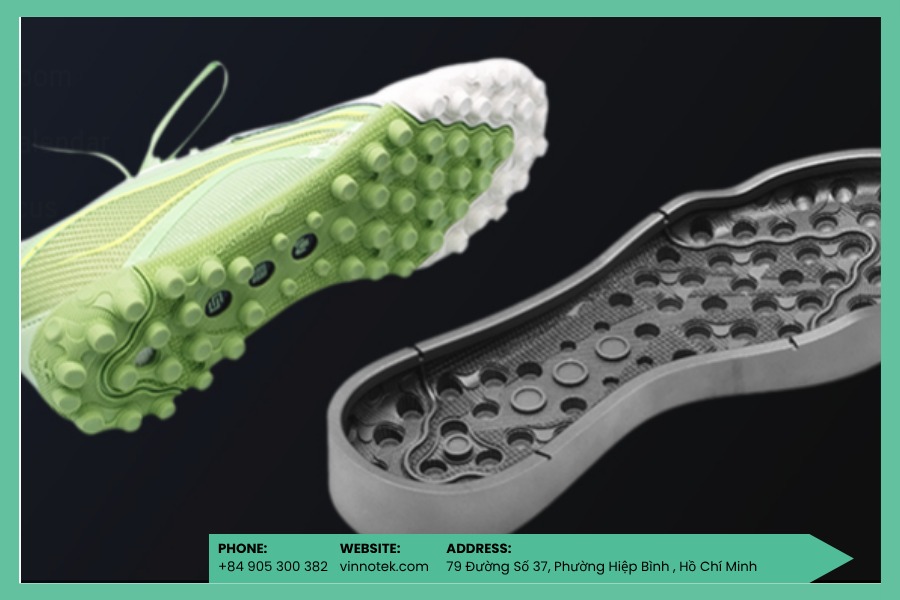

4. Case Study Farsoon: 100 Triệu Đôi Giày Từ 3D Printed Mold
Một trong những bằng chứng mạnh nhất cho thấy 3D printed mold đã vượt qua giai đoạn thử nghiệm là case Farsoon.
Farsoon Technologies đã ghi nhận việc khuôn in 3D được ứng dụng trong sản xuất giày ở quy mô rất lớn, với hơn 100 triệu đôi giày được sản xuất từ các thiết kế khuôn in 3D. Một số khuôn có thể tích hợp hàng nghìn pattern phức tạp hoặc hàng chục nghìn lỗ thông khí cực nhỏ – những hình học rất khó đạt được bằng gia công truyền thống.
Điểm đáng chú ý là case này sử dụng in 3D kim loại, không phải FDM composite. Tuy nhiên, bài học cho ngành giày rất rõ: 3D printed mold không còn chỉ là demo công nghệ. Ngành footwear đã chứng minh rằng additive manufacturing có thể tham gia thật vào tooling pipeline.
Với các xưởng giày tại Việt Nam, FDM composite có thể là bước tiếp cận thực tế hơn vì chi phí đầu tư thấp hơn metal AM. Doanh nghiệp có thể bắt đầu từ bridge tooling, sampling và small-batch trước khi cân nhắc các công nghệ khuôn in 3D kim loại ở quy mô lớn hơn.

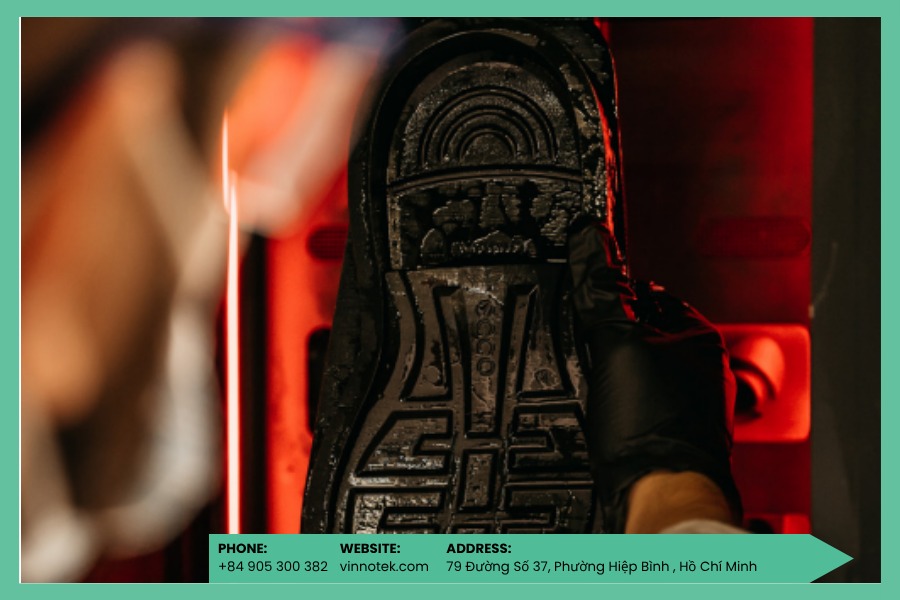

5. Case Study ECCO: Khuôn In 3D Cho DIP Tooling Và Turnaround 24 Giờ
ECCO là một case rất đáng chú ý vì họ chứng minh giá trị của rapid tooling trong phát triển sản phẩm footwear.
Trong quy trình truyền thống, để có một bộ tooling hoàn chỉnh, đội phát triển sản phẩm có thể phải chờ nhiều tuần. ECCO ứng dụng 3D printed mold và last tooling để rút ngắn đáng kể thời gian phát triển.
Kết quả được ghi nhận: khuôn in 3D có thể chịu hàng nghìn shot mà không có dấu hiệu xuống cấp rõ rệt, trong khi sản phẩm tạo ra từ khuôn in 3D có chất lượng gần như không phân biệt được với khuôn nhôm CNC trong ứng dụng cụ thể.
Quan trọng hơn, ECCO đạt turnaround khoảng 24 giờ cho một bộ tooling hoàn chỉnh trong workflow DIP.
Điều này cho thấy giá trị thật của rapid tooling không chỉ nằm ở việc giảm chi phí khuôn. Giá trị lớn hơn là tăng tốc vòng lặp phát triển sản phẩm. Khi designer có thể thấy mẫu thật nhanh hơn, đội kỹ thuật có thể sửa lỗi sớm hơn và procurement có thể giảm rủi ro trước khi đầu tư khuôn production.

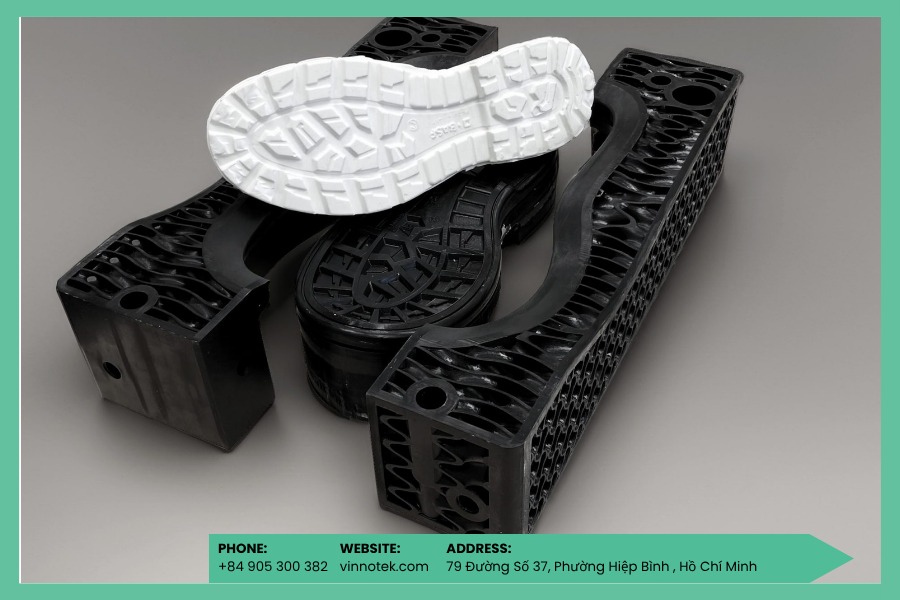

6. Khi Nào Nên Dùng Khuôn FDM Composite?
Khuôn FDM composite phù hợp nhất khi doanh nghiệp cần tốc độ, linh hoạt và chi phí tooling thấp hơn trong giai đoạn chưa cần high-volume production.
6.1. Design iteration và sampling
Đây là ứng dụng rõ nhất. Thay vì chờ khuôn nhôm cho mỗi phiên bản, doanh nghiệp có thể in 3–5 phiên bản khuôn trong một thời gian ngắn để kiểm tra form, pattern, bề mặt và khả năng demold.
Nếu phát hiện lỗi, chỉ cần chỉnh file và in lại. Điều này giúp giảm rủi ro rất lớn trước khi đầu tư khuôn nhôm.
6.2. Small-batch production
Với các đơn hàng 200–2.000 đôi, khuôn nhôm có thể chưa kinh tế. Khuôn FDM composite giúp doanh nghiệp sản xuất lô nhỏ, limited edition hoặc custom footwear mà không phải chịu chi phí tooling quá lớn.
Đây là hướng phù hợp với các sản phẩm như giày theo đơn, giày orthopedic, giày thử nghiệm thị trường hoặc các dòng capsule collection.
6.3. Pre-production bridging
Trong nhiều trường hợp, khuôn nhôm production đã được đặt nhưng chưa giao. Thay vì chờ, doanh nghiệp có thể dùng khuôn FDM composite để bắt đầu sản xuất sớm một số lượng nhất định, phục vụ kiểm tra thị trường, gửi mẫu khách hàng hoặc chạy pilot batch.

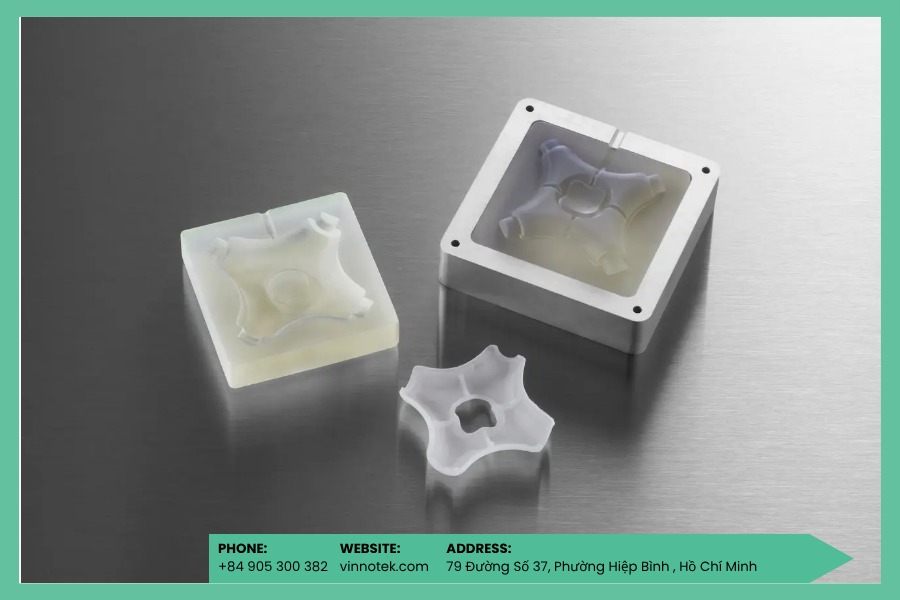

7. Khi Nào Không Nên Dùng Khuôn FDM Composite?
Khuôn FDM composite có nhiều lợi ích, nhưng không phù hợp với mọi bài toán.
Nếu doanh nghiệp sản xuất liên tục trên 10.000 đôi hoặc hàng trăm nghìn đôi, khuôn nhôm vẫn là lựa chọn kinh tế và ổn định hơn. FDM composite có wear rate cao hơn nhôm và không được thiết kế cho production run dài ở cường độ cao.
Nếu quy trình là injection molding áp suất rất cao, đặc biệt trên 500 bar, FDM composite cũng không phải lựa chọn phù hợp. Các vật liệu composite có thể không đủ compressive strength hoặc tuổi thọ cần thiết cho áp suất cao như khuôn kim loại.
Nếu chi tiết yêu cầu surface finish cực cao và không thể chấp nhận sanding/post-processing, cần cân nhắc kỹ giữa FDM composite, resin tooling hoặc khuôn kim loại.
Nói ngắn gọn: FDM composite phù hợp cho bridge tooling, sampling và small-batch. Khuôn nhôm vẫn phù hợp cho sản xuất hàng loạt dài hạn.
Bài viết liên quan:
- đế giày in 3D (midsole lattice structure) mở ra khả năng tối ưu cấu trúc và đặc tính của sản phẩm theo từng thiết kế.
- conformal cooling insert cho khuôn ép nhựa giúp kiểm soát nhiệt hiệu quả hơn trong quá trình ép.
- in 3D pattern investment casting hỗ trợ tạo mẫu nhanh và linh hoạt cho các chi tiết cần đúc.
8. Workflow Từ File Thiết Kế Đến Khuôn Sẵn Sàng Ép
Để triển khai in 3D khuôn đế giày rapid tooling hiệu quả, xưởng giày cần một workflow rõ ràng.
Bước 1: Thiết kế khuôn
Kỹ sư cần thiết kế khuôn với draft angle phù hợp để demold dễ hơn, tính shrinkage compensation theo vật liệu đế, tối ưu parting line và bố trí venting để hạn chế bọt khí.
Với EVA, mức co ngót có thể cần được bù ngay từ file thiết kế. Với PU hoặc rubber, cần xem xét thêm nhiệt độ, áp suất và quy trình ép thực tế.
Bước 2: In khuôn bằng vật liệu composite phù hợp
Raise3D E2CF hoặc Pro3 HS phù hợp cho sole mold size thường. BigRep PRO phù hợp cho boot và safety shoe mold lớn. BigRep ALTRA 280 phù hợp cho khuôn chịu nhiệt cao bằng PEEK/ULTEM hoặc vật liệu hiệu suất cao tương tự.
Hướng in cũng cần được tối ưu để tăng compressive strength theo hướng ép và giảm rủi ro tách lớp.
Bước 3: Hậu xử lý bề mặt cavity
Bề mặt cavity ảnh hưởng trực tiếp đến bề mặt đế giày. Vì vậy, khuôn FDM thường cần sanding, coating hoặc CNC nhẹ để cải thiện surface finish.
Với một số ứng dụng, có thể dùng release agent trước mỗi cycle để hỗ trợ demold và tăng tuổi thọ khuôn.
Bước 4: Trial pressing và validation
Sau khi khuôn sẵn sàng, xưởng tiến hành ép thử với EVA, PU hoặc vật liệu phù hợp. Mẫu được kiểm tra về bề mặt, kích thước, edge definition, độ sắc của pattern và khả năng demold.
Nếu chưa đạt, chỉnh file và in lại khuôn mới. Đây chính là lợi thế lớn nhất của rapid tooling: lỗi được sửa trong vài ngày, không phải vài tuần.
9. So Sánh Ba Dòng Máy Theo Ứng Dụng Footwear Tooling
| Ứng dụng | Raise3D E2CF / Pro3 HS | BigRep PRO | BigRep ALTRA 280 |
| Sole mold size thường | Rất phù hợp | Phù hợp | Có thể dư công suất |
| Boot / safety shoe mold | Không tối ưu | Rất phù hợp | Phù hợp |
| EVA compression mold | Phù hợp | Rất phù hợp | Rất phù hợp |
| PU mold áp suất vừa | Phù hợp | Phù hợp | Rất phù hợp |
| Vulcanization rubber mold | Hạn chế | Hạn chế | Rất phù hợp |
| Design iteration nhanh | Rất phù hợp | Phù hợp | Không phải lựa chọn tối ưu nhất |
| Small-batch 200–500 đôi | Phù hợp | Rất phù hợp | Phù hợp cho yêu cầu nhiệt cao |
| Chi phí đầu tư | Thấp hơn | Trung bình/cao hơn | Cao hơn |
Cách chọn có thể tóm gọn như sau:
Cần iteration nhanh cho sole mold size thường – chọn Raise3D E2CF hoặc Pro3 HS.
Cần khuôn boot, safety shoe hoặc kích thước lớn – chọn BigRep PRO.
Cần khuôn lưu hóa cao su hoặc vật liệu chịu nhiệt cao – chọn BigRep ALTRA 280.
10. Vinnotek Hỗ Trợ Gì Cho Xưởng Giày Tại Việt Nam?
Vinnotek là đơn vị phân phối chính thức Raise3D và BigRep tại Việt Nam, cung cấp giải pháp in 3D khuôn đế giày rapid tooling cho xưởng giày, brand footwear, đội R&D và nhà máy sản xuất.
Với Raise3D, Vinnotek hỗ trợ các bài toán sole mold size thường, bridge tooling, sampling và iteration nhanh bằng vật liệu composite như PA12-CF, PPA-CF hoặc PET-CF.
Với BigRep PRO, Vinnotek hỗ trợ các ứng dụng khuôn lớn hơn như boot sole mold, safety shoe mold, work boot và các tooling/pattern khổ lớn.
Với BigRep ALTRA 280, Vinnotek hỗ trợ các ứng dụng chịu nhiệt cao hơn như vulcanization mold, high-pressure compression mold hoặc tooling bằng PEEK, PEKK-CF và ULTEM.
Vinnotek có thể đồng hành trong các bước:
- Đánh giá file khuôn và loại đế cần sản xuất.
- Tư vấn chọn Raise3D, BigRep PRO hoặc ALTRA 280.
- Gợi ý vật liệu composite hoặc high-performance polymer phù hợp.
- Hỗ trợ thiết kế khuôn theo FDM: draft angle, shrinkage compensation, venting và parting line.
- In thử mold sample để đánh giá surface finish và khả năng pressing.
- Tư vấn hậu xử lý bề mặt cavity.
- Đào tạo kỹ thuật vận hành và hỗ trợ tại Việt Nam.
Vinnotek không bắt đầu bằng việc chọn máy. Chúng tôi bắt đầu từ bài toán thật của xưởng: loại đế gì, size bao nhiêu, nhiệt độ ép bao nhiêu, áp suất như thế nào, cần bao nhiêu đôi và mục tiêu là sampling, bridge tooling hay small-batch production.
Từ đó, lựa chọn công nghệ sẽ rõ ràng hơn và tránh đầu tư sai ngay từ đầu.
Kết Luận
In 3D khuôn đế giày rapid tooling không thay thế hoàn toàn khuôn nhôm production, nhưng giải quyết rất tốt những bài toán mà khuôn nhôm thường quá chậm hoặc quá đắt: iteration nhanh, sampling, small-batch và bridge tooling.
Các case quốc tế như Farsoon và ECCO cho thấy 3D printed mold đã được chứng minh trong ngành footwear, từ quy mô sản xuất lớn đến workflow phát triển sản phẩm nhanh trong 24 giờ.
Với xưởng giày tại Việt Nam, cách tiếp cận thực tế là bắt đầu từ đúng nhu cầu: Raise3D E2CF/Pro3 HS cho sole mold size thường và iteration nhanh; BigRep PRO cho boot và safety shoe mold lớn; BigRep ALTRA 280 cho khuôn lưu hóa hoặc ứng dụng chịu nhiệt cao.
Vinnotek cung cấp đầy đủ giải pháp Raise3D và BigRep tại Việt Nam, đồng hành cùng xưởng giày từ bước đánh giá ứng dụng, chọn vật liệu, in thử khuôn đến triển khai workflow rapid tooling trong sản xuất.
