Tại Vinnotek, chúng tôi nhìn thấy rất rõ một điểm nghẽn đang lặp lại ở nhiều nhà máy lắp ráp ô tô hiện nay: dây chuyền vẫn vận hành theo tốc độ của sản xuất hiện đại, nhưng hệ thống jig và fixture lại đang phụ thuộc vào một quy trình tooling quá chậm để theo kịp, đặc biệt khi doanh nghiệp chưa triển khai In 3D Jig & Fixture Dây Chuyền Ô Tô một cách bài bản.
Chỉ cần một jig nhôm bị nứt, một fixture cần chỉnh sửa, hoặc một thay đổi nhỏ trên model xe mới, toàn bộ tiến độ có thể bị kéo chậm ngay lập tức. Kỹ sư process phải gửi bản vẽ ra ngoài, chờ báo giá, chờ duyệt mua hàng, chờ gia công, rồi tiếp tục chờ giao hàng. Trong khi đó, dây chuyền vẫn phải chạy, takt time vẫn bị giữ, và áp lực sản lượng không hề giảm đi.
Vấn đề ở đây không còn nằm ở một chiếc jig riêng lẻ. Vấn đề nằm ở chỗ toàn bộ vòng lặp cải tiến trên dây chuyền đang bị khóa vào lead time của nhà cung cấp bên ngoài.
Đó cũng là lý do vì sao ngày càng nhiều nhà máy automotive đang chuyển sang in 3D CF-Nylon để chủ động sản xuất jig và fixture nội bộ. Thay vì mất vài tuần để đặt gia công, kỹ sư có thể thiết kế trong ngày, in qua đêm và đưa jig lên line ngay sáng hôm sau. Đây không còn là một hướng thử nghiệm, mà đã là cách các nhà máy như Volkswagen, BMW và Ford đang tối ưu tooling trên dây chuyền thực tế.
1. Vì Sao Jig Và Fixture Truyền Thống Đang Làm Chậm Dây Chuyền Ô Tô?
Trong phần lớn nhà máy lắp ráp ô tô, jig và fixture vẫn được gia công bằng nhôm hoặc thép theo cách quen thuộc: gửi bản vẽ cho xưởng ngoài, chờ gia công, kiểm tra, giao hàng rồi mới đưa lên line.
Đây là một quy trình đã tồn tại nhiều năm, nhưng trong bối cảnh sản xuất hiện đại, nó đang bộc lộ rất rõ những giới hạn về tốc độ, chi phí và khả năng thích ứng.

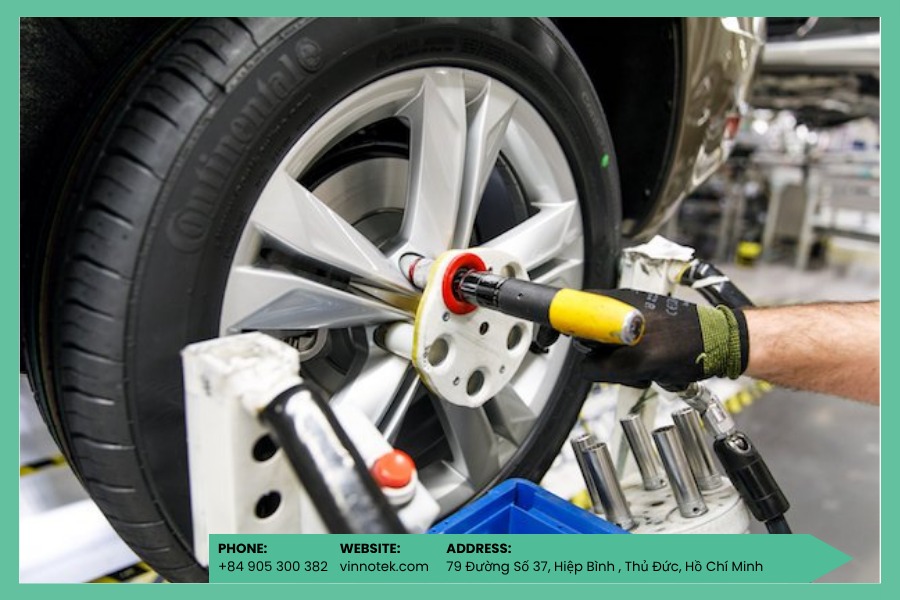

1.1 Lead Time Dài Khiến Kỹ Sư Không Thể Chủ Động
Một jig nhôm gia công CNC thông thường có lead time từ 2 đến 8 tuần, tùy theo độ phức tạp của chi tiết.
Với môi trường automotive, đây là khoảng thời gian quá dài. Chỉ cần một thay đổi nhỏ trên thiết kế xe, kỹ sư process phải quay lại từ đầu: chỉnh bản vẽ, gửi nhà cung cấp, chờ báo giá, chờ duyệt, chờ gia công. Mỗi lần điều chỉnh là thêm một vòng chờ mới.
Điều đáng nói là dây chuyền không chờ được. Khi sản xuất đang chạy, mỗi ngày chậm tooling đều ảnh hưởng trực tiếp đến tiến độ cải tiến, khả năng cân bằng line và tốc độ phản ứng của nhà máy.

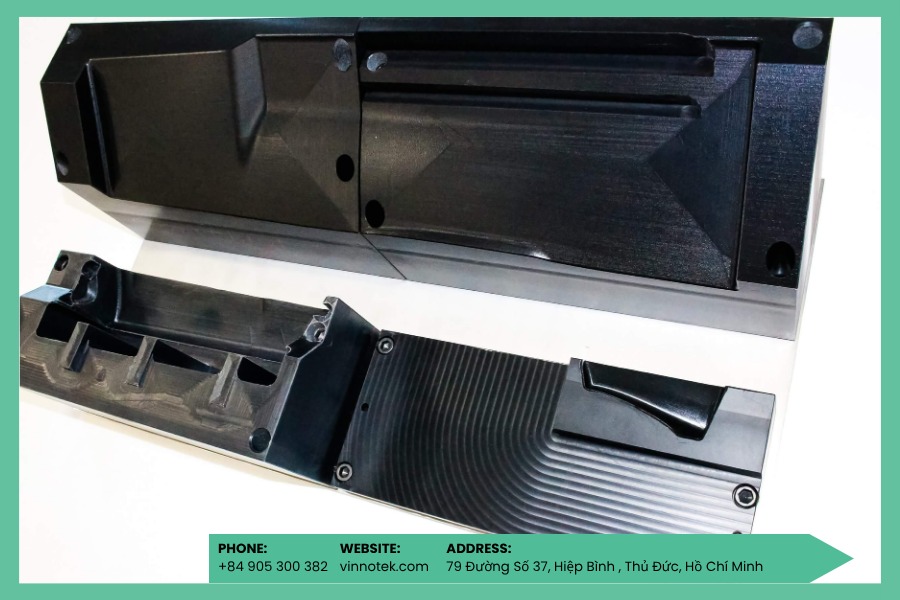

1.2 Chi Phí Tooling Cao Nhưng Vòng Đời Lại Ngắn
Một jig nhôm đơn giản có thể tốn từ 5 đến 30 triệu đồng. Với một dây chuyền có hàng chục, thậm chí hàng trăm loại jig, tổng chi phí tooling mỗi năm là một khoản không hề nhỏ.
Điều bất hợp lý nằm ở chỗ nhiều jig không có vòng đời đủ dài để tương xứng với mức đầu tư đó. Chỉ cần model xe thay đổi, hoặc vị trí thao tác cần tinh chỉnh, jig cũ gần như mất giá trị sử dụng. Nhà máy lại phải làm mới từ đầu, tốn thêm chi phí và tiếp tục mất thời gian chờ.
1.3 Jig Kim Loại Nặng Và Không Tối Ưu Cho Người Vận Hành
Một hạn chế khác thường bị bỏ qua là ergonomics.
Jig nhôm thường nặng hơn jig in 3D CF-Nylon từ 3 đến 5 lần. Trên thực tế, công nhân không chỉ dùng jig một vài lần trong ngày, mà phải cầm, nâng và thao tác với chúng hàng trăm lần trong suốt ca làm việc.
Phần tải trọng lặp đi lặp lại này tạo áp lực trực tiếp lên cổ tay, vai và lưng. Về lâu dài, nó không chỉ ảnh hưởng đến sự thoải mái khi thao tác mà còn tác động trực tiếp đến năng suất và nguy cơ chấn thương nghề nghiệp.
Đây là một chi phí vận hành rất thật, nhưng hiếm khi được tính vào bài toán tooling.
Tham khảo thêm: giải pháp in 3D ngành ô tô đang được áp dụng từ khâu thiết kế, thử nghiệm đến sản xuất và bảo trì.

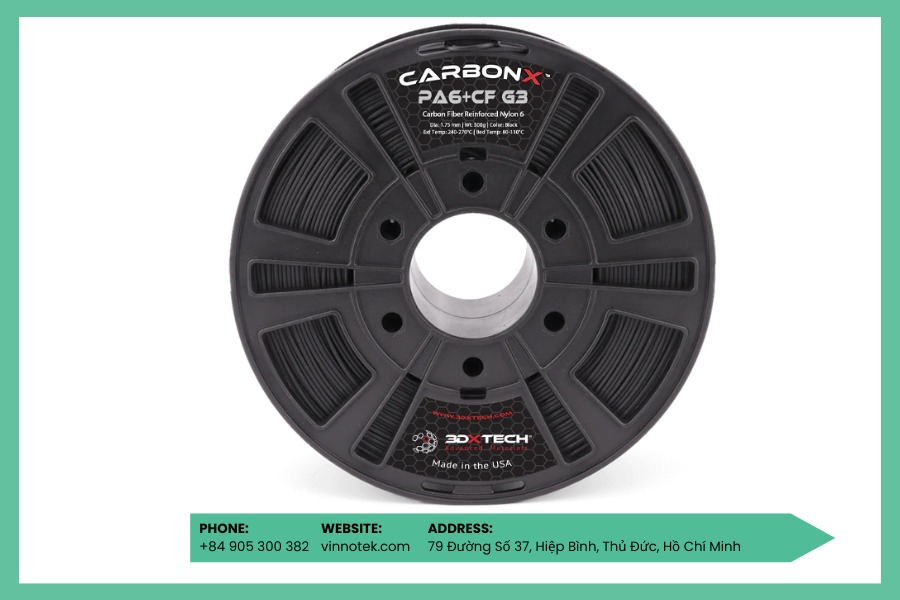

2. Vì Sao CF-Nylon Phù Hợp Với Automotive Jig Và Fixture?
Để thay thế được nhôm gia công trên dây chuyền, vật liệu in 3D không chỉ cần nhẹ hơn. Nó phải đủ cứng, đủ ổn định và đủ chính xác để làm việc trong môi trường sản xuất thực tế.
Đó là lý do CF-Nylon đang trở thành vật liệu được ưu tiên cho nhóm ứng dụng jig và fixture trong automotive.
CF-Nylon là nylon gia cường sợi carbon, kết hợp giữa trọng lượng nhẹ của polymer và độ cứng cơ học cao của carbon fiber composite. Vật liệu này cho phép tạo ra những chi tiết đủ cứng để chịu lực kẹp lặp lại hàng nghìn lần, nhưng vẫn nhẹ hơn đáng kể so với jig kim loại truyền thống.
Trong môi trường dây chuyền ô tô, một jig tốt không chỉ cần bền. Nó còn phải ổn định nhiệt, đủ nhẹ để công nhân thao tác liên tục suốt ca 8 tiếng, và duy trì độ chính xác trong khoảng ±0.2 đến 0.5mm tại các điểm định vị. CF-Nylon đáp ứng tốt những yêu cầu này.
So với nhôm gia công, jig in CF-Nylon chỉ còn khoảng 30 đến 40 phần trăm trọng lượng, nhưng vẫn đảm bảo độ cứng cần thiết nhờ cấu trúc gia cường carbon fiber. Lead time cũng rút ngắn từ 2 đến 8 tuần xuống còn 1 đến 3 ngày. Chi phí cho mỗi jig từ mức 5 đến 30 triệu đồng có thể giảm xuống chỉ còn khoảng 500.000 đến 3 triệu đồng.
Quan trọng hơn, nếu cần chỉnh sửa thiết kế, kỹ sư không phải làm lại toàn bộ từ đầu. Chỉ cần cập nhật file CAD và in lại trong vòng 24 giờ.
Đây là khác biệt lớn nhất giữa tư duy tooling truyền thống và tooling theo hướng additive manufacturing.
3. Các Hãng Ô Tô Lớn Đang Ứng Dụng In 3D Jig Và Fixture Như Thế Nào?
Giá trị của in 3D jig và fixture không còn nằm ở lý thuyết. Những hãng ô tô lớn đã triển khai rất rõ ràng trên dây chuyền và đo được hiệu quả bằng chi phí, thời gian và năng suất thực tế.

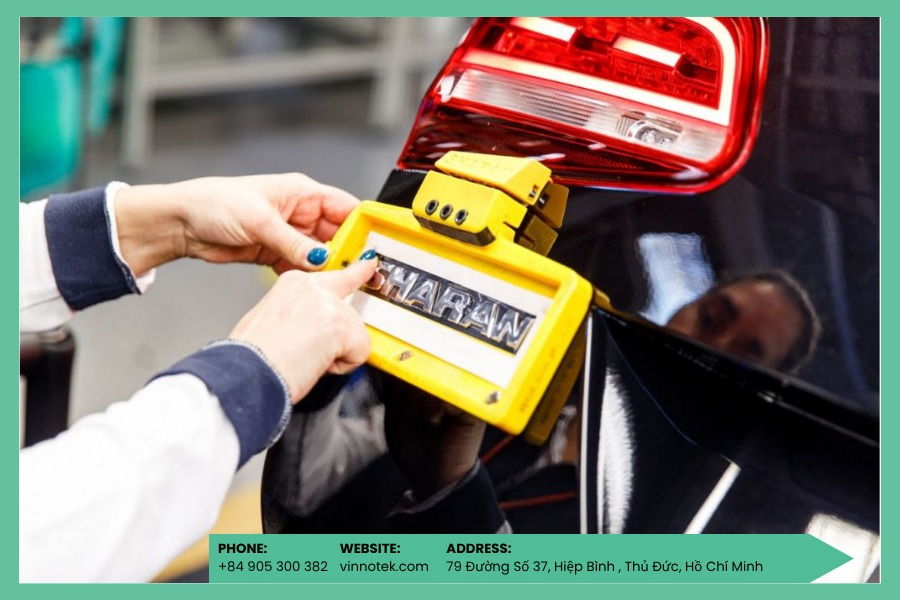

3.1 Volkswagen Autoeuropa Tự Chủ 93 Phần Trăm Jig Và Fixture Nội Bộ
Tại nhà máy Volkswagen Autoeuropa ở Palmela, Bồ Đào Nha, nơi sản xuất hơn 100.000 xe mỗi năm, toàn bộ jig và fixture trước đây phụ thuộc gần như hoàn toàn vào nhà cung cấp bên ngoài.
Sau khi triển khai in 3D nội bộ, Volkswagen ghi nhận mức tiết kiệm 91 phần trăm chi phí tooling. Lead time giảm 95 phần trăm, từ vài tuần xuống chỉ còn vài ngày. Đặc biệt, 93 phần trăm toàn bộ jig và fixture trước đây phải đặt ngoài nay đã được sản xuất ngay trong nhà máy.
Khoản tiết kiệm đo được tăng từ 150.000 euro năm 2016 lên 325.000 euro năm 2017. Hệ thống hoàn vốn chỉ sau 2 tháng vận hành.
Điều quan trọng hơn cả con số là sự thay đổi trong cách vận hành. Kỹ sư process không còn phải chờ phòng mua hàng hay chờ báo giá. Họ có thể thiết kế trong ngày, in qua đêm và kiểm tra trực tiếp trên line vào sáng hôm sau.

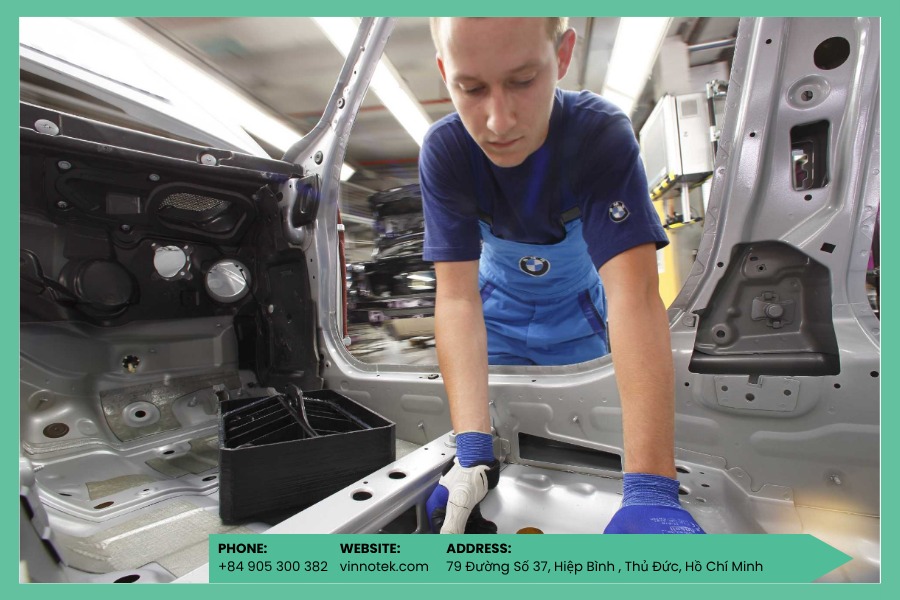

3.2 BMW Dùng In 3D Để Tối Ưu Cả Tooling Lẫn Ergonomics
BMW triển khai in 3D không chỉ để làm jig nhẹ hơn, mà còn để cải thiện trải nghiệm thao tác của chính công nhân trên line.
Tại nhà máy South Carolina, các fixture định vị badge, emblem và trim được in 3D ở phần tiếp xúc trực tiếp với thân xe để tạo ra bề mặt ôm sát theo các đường cong phức tạp. Điều này giúp fixture nhẹ hơn từ 25 đến 50 phần trăm so với bản kim loại, đồng thời cải thiện độ chính xác định vị.
Song song đó, BMW còn ứng dụng in 3D để tạo ra finger cot, một dụng cụ bảo vệ khớp ngón tay cho công nhân khi thao tác lặp đi lặp lại hàng trăm lần mỗi ca. Mỗi chi tiết được thiết kế theo scan 3D bàn tay từng người, ôm sát như một lớp da thứ hai.
Điều này cho thấy in 3D trên dây chuyền ô tô không chỉ là bài toán giảm chi phí. Nó còn là bài toán thiết kế theo đúng nhu cầu vận hành thực tế.

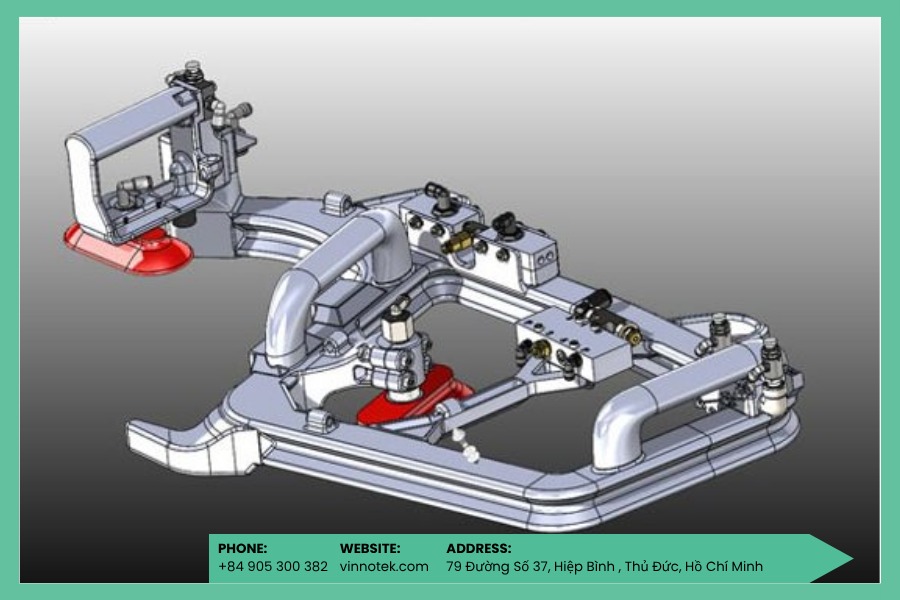

3.3 Ford Tái Thiết Kế Fixture Theo Cách Jig Kim Loại Không Làm Được
Trên dây chuyền Ford Mustang, fixture định vị kính hông là một chi tiết được thao tác liên tục mỗi ngày.
Ford đã tái thiết kế toàn bộ fixture bằng Nylon 12 Carbon Fiber. Sau khi in lại, fixture hoàn chỉnh chỉ còn 10.65 lbs, nhẹ hơn đáng kể so với phiên bản kim loại trước đó.
Không chỉ nhẹ hơn, thiết kế mới còn cải thiện hoàn toàn tầm nhìn thao tác của công nhân, tích hợp trigger on/off gọn hơn thay cho hệ ống khí nén cồng kềnh, đồng thời bổ sung rib gia cường bên trong để tăng độ cứng mà không tăng khối lượng.
Đây là điểm mà in 3D tạo ra khác biệt lớn nhất: không chỉ thay vật liệu, mà thay luôn cách một chiếc jig được thiết kế.
Xem thêm công nghệ: máy in 3D FDM là lựa chọn phổ biến cho sản xuất prototype, đồ gá và các ứng dụng kỹ thuật trong nhà máy.

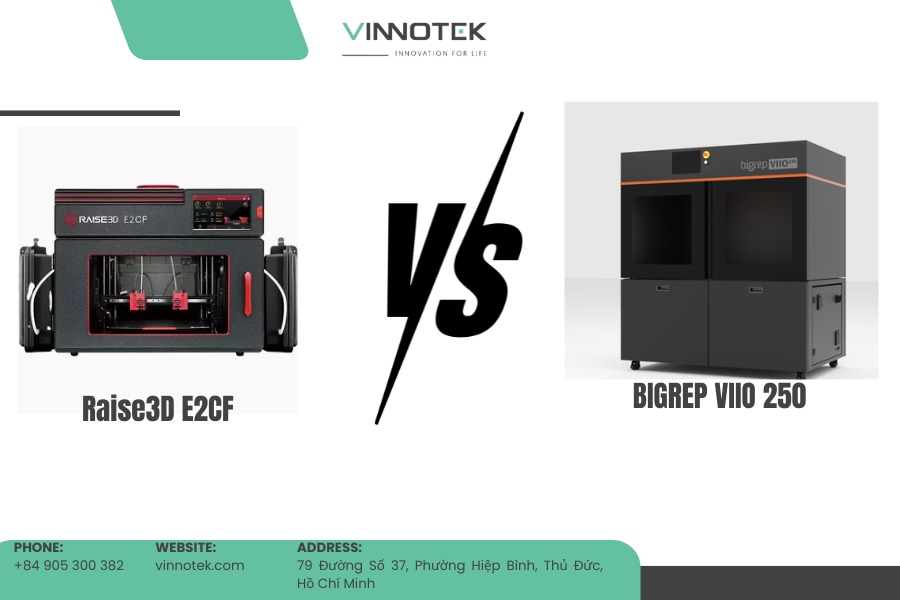

4. Raise3D E2CF Và BigRep Là Hai Hướng Triển Khai Phổ Biến Nhất
Tại Vinnotek, đây là hai nhóm hệ thống được nhiều nhà máy lựa chọn nhất khi bắt đầu triển khai in 3D jig và fixture nội bộ.
Raise3D E2CF phù hợp với nhóm jig cầm tay, fixture nhỏ và các ứng dụng cần độ linh hoạt cao. Với build volume 330 x 240 x 240mm, hệ thống này phù hợp với phần lớn jig thao tác trên assembly line. Tính năng IDEX cho phép in CF-Nylon cùng support material tan trong nước, giúp xử lý tốt các geometry phức tạp. Độ chính xác đạt ±0.2mm tại điểm định vị, đủ cho hầu hết ứng dụng jig thông thường.
Trong khi đó, BigRep phù hợp với các fixture kích thước lớn như body panel fixture, jig khung xe hoặc checking fixture cho cụm lớn. Build volume lên đến 1000 x 500 x 500mm cho phép in nguyên khối trong một lần, không cần ghép mảnh và không tạo điểm nối yếu.
Quan trọng hơn, Vinnotek không chỉ cung cấp thiết bị. Chúng tôi hỗ trợ doanh nghiệp từ bước chọn vật liệu, tối ưu profile in CF-Nylon, hướng dẫn DfAM cho jig, đến training đội ngũ process tự thiết kế và tự in jig ngay tại nhà máy.
5. Từ Yêu Cầu Trên Line Đến Jig Sẵn Sàng Sử Dụng Chỉ Trong 1 Ngày
Workflow triển khai thực tế thường rất rõ ràng.
Đầu tiên, kỹ sư process nhận yêu cầu trực tiếp từ line và xác định chức năng jig, điểm định vị, tải trọng và tần suất sử dụng. Sau đó, chi tiết được dựng CAD theo hướng tối ưu cho in 3D, tập trung vào độ cứng, giảm support và tích hợp thêm các chi tiết phụ trợ nếu cần.
Khi file hoàn tất, máy in sẽ chạy CF-Nylon trong khoảng 8 đến 24 giờ tùy kích thước. Phần lớn job có thể chạy qua đêm mà không cần giám sát liên tục.
Sáng hôm sau, kỹ sư chỉ cần kiểm tra độ chính xác tại điểm định vị, verify nhanh trước khi đưa lên line. Nếu cần chỉnh sửa, file được cập nhật và in lại ngay trong ngày.
Toàn bộ dữ liệu CAD cũng được lưu lại để tái sử dụng bất cứ khi nào jig mòn, hỏng hoặc model xe thay đổi.
Khám phá thêm:
- In 3D đồ gá lắp ráp và kiểm tra chất lượng giúp doanh nghiệp tăng độ chính xác và rút ngắn thời gian triển khai trên dây chuyền sản xuất ô tô.
- Tạo mẫu nhanh ngoại thất/nội thất ô tô hỗ trợ đội ngũ thiết kế đánh giá sản phẩm thực tế trước khi đưa vào sản xuất.
- In 3D steering knuckle và suspension cho thấy tiềm năng của công nghệ trong việc phát triển các chi tiết cơ khí hiệu suất cao cho ngành ô tô.
6. Kết Luận
Khi model xe thay đổi, jig cũ gần như mất giá trị. Đó là điều hầu như mọi kỹ sư process trong ngành automotive đều từng trải qua.
Điểm khác biệt nằm ở tốc độ phản ứng. Với quy trình cũ, nhà máy mất vài tuần để quay lại trạng thái sẵn sàng. Với in 3D CF-Nylon, khoảng thời gian đó rút xuống còn 24 giờ.
Volkswagen đã chứng minh hiệu quả bằng khoản tiết kiệm 325.000 euro mỗi năm. BMW cho thấy in 3D có thể cải thiện cả tooling lẫn ergonomics. Ford chứng minh rằng một chiếc fixture tốt hơn không chỉ nhẹ hơn, mà còn thông minh hơn ngay từ cách nó được thiết kế.
Tại Vinnotek, chúng tôi xem in 3D jig và fixture không còn là một giải pháp thay thế. Đây là cách các nhà máy hiện đại giành lại quyền chủ động trên dây chuyền, giảm phụ thuộc vào nhà cung cấp ngoài và rút ngắn toàn bộ vòng lặp cải tiến sản xuất.
