Đồ gá là gì và vì sao đây là thiết bị không thể thiếu trong gia công cơ khí hiện đại? Đồ gá giúp định vị, kẹp chặt chi tiết chính xác, nâng cao chất lượng gia công, giảm sai số và tối ưu năng suất sản xuất. Trong bài viết này, Vinnotek sẽ cùng bạn tìm hiểu cấu tạo, vai trò, phân loại và những ứng dụng thực tế của đồ gá trong nhiều lĩnh vực sản xuất.
1. Đồ gá là gì?
Đồ gá (Jig) là thiết bị hỗ trợ quan trọng trong gia công cơ khí, được sử dụng để định vị và kẹp chặt phôi, đồng thời dẫn hướng dụng cụ cắt trong quá trình gia công. Nhờ đó, chi tiết và dụng cụ luôn được duy trì ở vị trí chính xác, giúp giảm sai số, nâng cao độ chính xác và đảm bảo tính đồng nhất của sản phẩm.
Đồ gá được ứng dụng rộng rãi trong các công đoạn như gia công, lắp ráp và kiểm tra chất lượng chi tiết cơ khí. Tùy theo mục đích sử dụng, mỗi loại đồ gá sẽ được thiết kế với kết cấu và chức năng riêng nhằm tối ưu hiệu suất sản xuất, rút ngắn thời gian thao tác và nâng cao năng suất.

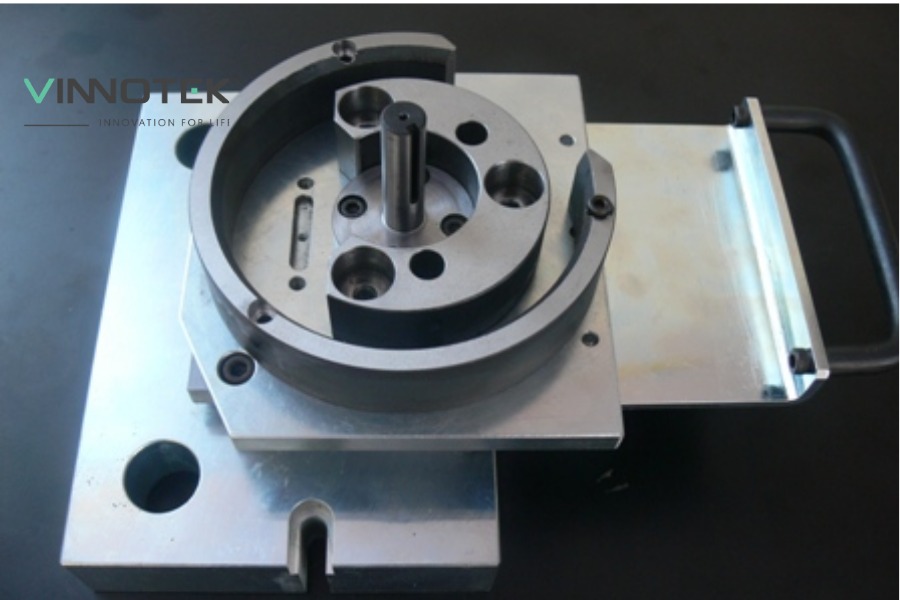

2. Vai trò và tác dụng của đồ gá Jig trong sản xuất
Đồ gá Jig là thiết bị không thể thiếu trong nhiều quy trình gia công cơ khí như tiện, phay, khoan, hàn hay gia công chính xác. Mặc dù thường có kích thước nhỏ và được thiết kế cho từng công đoạn cụ thể, nhưng đồ gá lại đóng vai trò quan trọng trong việc nâng cao độ chính xác, đảm bảo chất lượng sản phẩm và tối ưu hiệu quả sản xuất.
Những tác dụng nổi bật của đồ gá Jig gồm:
- Định vị và kẹp chặt chi tiết chắc chắn, hạn chế rung lắc hoặc dịch chuyển trong suốt quá trình gia công.
- Dẫn hướng dụng cụ cắt chính xác, giúp tạo ra các chi tiết có độ đồng đều và giảm sai số.
- Rút ngắn thời gian gia công, giảm thời gian gá đặt và tăng năng suất vận hành.
- Gia công các bề mặt hoặc chi tiết phức tạp dễ dàng hơn, đồng thời mở rộng khả năng của máy móc.
- Giảm sự phụ thuộc vào tay nghề người vận hành, đảm bảo chất lượng sản phẩm ổn định giữa các lần gia công.
- Tiết kiệm chi phí sản xuất nhờ hạn chế phế phẩm, giảm nhân công và tối ưu quy trình làm việc.
Nhờ những lợi ích này, đồ gá Jig được ứng dụng rộng rãi trong các ngành cơ khí, chế tạo máy, ô tô, điện tử và nhiều lĩnh vực sản xuất công nghiệp hiện đại.
3. Cấu tạo của đồ gá
Tùy theo mục đích sử dụng và loại máy gia công, đồ gá có thể được thiết kế với kết cấu khác nhau. Tuy nhiên, hầu hết các loại đồ gá đều bao gồm những bộ phận cơ bản sau:
- Bộ phận định vị: Xác định chính xác vị trí của phôi theo yêu cầu gia công.
- Bộ phận kẹp chặt: Giữ cố định chi tiết trong suốt quá trình gia công, hạn chế rung lắc hoặc dịch chuyển.
- Cơ cấu truyền lực: Tạo và truyền lực kẹp đến các bộ phận làm việc, đảm bảo phôi được giữ chắc chắn.
- Cơ cấu dẫn hướng và so dao: Hỗ trợ định hướng dụng cụ cắt, giúp gia công đúng vị trí và tăng độ chính xác.
- Cơ cấu quay hoặc phân độ: Cho phép xoay hoặc chia góc của chi tiết khi cần gia công nhiều bề mặt.
- Thân và đế đồ gá: Là bộ khung chịu lực, liên kết các bộ phận và đảm bảo độ cứng vững cho toàn bộ hệ thống.
- Cơ cấu lắp đặt lên máy: Giúp cố định đồ gá với máy gia công, đảm bảo vận hành ổn định và an toàn.
Sự kết hợp của các bộ phận này giúp đồ gá hoạt động hiệu quả, nâng cao độ chính xác, rút ngắn thời gian gia công và đảm bảo chất lượng sản phẩm.
Khám phá thêm: giải pháp in 3D đồ gá giúp doanh nghiệp chủ động hơn trong thiết kế và sản xuất dụng cụ theo yêu
4. Ưu điểm và hạn chế của đồ gá Jig
Đồ gá Jig được sử dụng rộng rãi trong gia công cơ khí nhờ khả năng cố định phôi và dẫn hướng dụng cụ cắt một cách chính xác. Việc ứng dụng đồ gá không chỉ giúp nâng cao chất lượng sản phẩm mà còn tối ưu hiệu quả sản xuất. Tuy nhiên, bên cạnh những lợi ích nổi bật, thiết bị này cũng tồn tại một số hạn chế cần cân nhắc.
Ưu điểm của đồ gá Jig
- Nâng cao độ chính xác: Đồ gá giữ phôi ở vị trí cố định, hạn chế sai lệch trong quá trình gia công, từ đó đảm bảo kích thước và hình dạng chi tiết đạt yêu cầu.
- Tăng năng suất sản xuất: Việc định vị và kẹp chặt được thực hiện nhanh chóng, giảm thời gian chuẩn bị và rút ngắn chu kỳ gia công.
- Đảm bảo tính đồng nhất: Mọi sản phẩm đều được gia công theo cùng một tiêu chuẩn, giúp chất lượng ổn định khi sản xuất hàng loạt.
- Giảm phụ thuộc vào tay nghề: Nhờ cơ cấu định vị sẵn có, người vận hành dễ dàng thao tác và giảm nguy cơ sai sót.
- Tiết kiệm chi phí về lâu dài: Mặc dù chi phí đầu tư ban đầu cao, nhưng đồ gá giúp giảm tỷ lệ phế phẩm, tiết kiệm nhân công và nâng cao hiệu quả vận hành.
Hạn chế của đồ gá Jig
- Chi phí chế tạo tương đối lớn: Mỗi bộ đồ gá thường được thiết kế riêng cho từng loại chi tiết nên đòi hỏi thời gian và chi phí đầu tư ban đầu.
- Khả năng linh hoạt hạn chế: Khi sản phẩm thay đổi về kích thước hoặc kết cấu, đồ gá hiện có có thể không còn phù hợp và cần được thiết kế lại.
- Mất thời gian chuẩn bị: Trước khi đưa vào sản xuất, doanh nghiệp cần hoàn thiện quá trình thiết kế, chế tạo và kiểm tra đồ gá, làm tăng thời gian triển khai dự án.
Nhìn chung, đồ gá Jig là giải pháp mang lại hiệu quả cao đối với sản xuất hàng loạt hoặc các quy trình yêu cầu độ chính xác lớn. Việc lựa chọn và thiết kế đồ gá phù hợp sẽ giúp doanh nghiệp tối ưu năng suất, chất lượng và chi phí sản xuất.

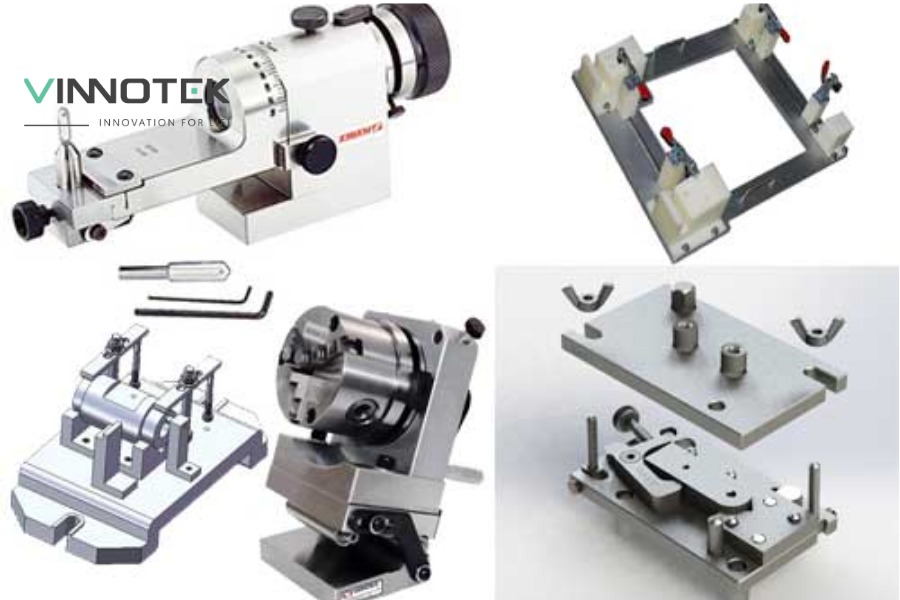

5. Phân loại đồ gá
Đồ gá được thiết kế với nhiều kiểu dáng và chức năng khác nhau nhằm đáp ứng đa dạng nhu cầu gia công. Dựa trên mục đích sử dụng và mức độ linh hoạt, đồ gá thường được phân loại theo công dụng và tính chất vạn năng, giúp doanh nghiệp dễ dàng lựa chọn giải pháp phù hợp cho từng quy trình sản xuất.
5.1 Phân loại theo công dụng
Dựa trên chức năng trong từng công đoạn sản xuất, đồ gá được chia thành nhiều nhóm khác nhau nhằm đáp ứng yêu cầu gia công, lắp ráp và kiểm tra sản phẩm. Mỗi loại đều có thiết kế và nhiệm vụ riêng, góp phần nâng cao hiệu quả và độ chính xác của quy trình sản xuất.
Các loại đồ gá theo công dụng gồm:
- Đồ gá kiểm tra: Được sử dụng để định vị chi tiết trong quá trình đo kiểm, giúp đánh giá kích thước, hình dạng và độ chính xác của sản phẩm trước khi đưa vào sử dụng hoặc lắp ráp.
- Đồ gá lắp ráp: Hỗ trợ cố định các chi tiết trong quá trình lắp ráp, đảm bảo các bộ phận được ghép đúng vị trí, rút ngắn thời gian thao tác và nâng cao chất lượng thành phẩm.
- Đồ gá gia công: Là loại phổ biến nhất, dùng để giữ và định vị phôi trong các công đoạn gia công cơ khí như tiện, phay, khoan, mài, doa hoặc cắt gọt. Loại đồ gá này giúp dụng cụ cắt làm việc chính xác, giảm sai số và tăng năng suất sản xuất.
5.2 Phân loại theo tính chất vạn năng
Ngoài công dụng, đồ gá còn được phân loại dựa trên phạm vi sử dụng. Theo tiêu chí này, đồ gá được chia thành hai nhóm chính là đồ gá vạn năng và đồ gá chuyên dùng, mỗi loại phù hợp với những yêu cầu sản xuất khác nhau.
- Đồ gá vạn năng: Là loại đồ gá có khả năng sử dụng cho nhiều loại chi tiết hoặc nhiều công việc gia công khác nhau. Nhờ tính linh hoạt cao, loại đồ gá này thường được ứng dụng trong sản xuất đơn chiếc, gia công theo lô nhỏ hoặc tại các xưởng cơ khí đa dạng sản phẩm. Một số ví dụ phổ biến gồm ê tô, vấu kẹp, bàn gá quay, đầu phân độ và các cơ cấu kẹp tiêu chuẩn khác.
- Đồ gá chuyên dùng: Được thiết kế riêng cho một chi tiết hoặc một công đoạn gia công cụ thể. Loại đồ gá này có độ chính xác cao, thao tác nhanh và giúp tối ưu năng suất trong sản xuất hàng loạt. Tuy nhiên, khi thay đổi mẫu sản phẩm hoặc kích thước chi tiết, đồ gá chuyên dùng thường phải được thiết kế hoặc chế tạo lại để phù hợp với yêu cầu mới.
5.3 4 loại theo nguyên tắc điện từ
Dựa trên cơ chế tạo và truyền lực kẹp, đồ gá được chia thành nhiều loại khác nhau nhằm đáp ứng yêu cầu về độ chính xác, tốc độ và mức độ tự động hóa trong sản xuất. Bốn nhóm phổ biến gồm:
- Đồ gá cơ khí: Sử dụng các cơ cấu cơ học như vít, đòn bẩy hoặc cam để tạo lực kẹp. Đây là loại được sử dụng phổ biến nhờ kết cấu đơn giản, dễ vận hành và chi phí hợp lý.
- Đồ gá khí nén, thủy lực: Tận dụng áp suất khí hoặc dầu để tạo lực kẹp lớn, giúp rút ngắn thời gian thao tác và phù hợp với dây chuyền sản xuất tự động hoặc sản xuất hàng loạt.
- Đồ gá điện từ: Sử dụng lực từ để giữ chặt các chi tiết bằng vật liệu sắt từ. Loại đồ gá này cho phép gá đặt nhanh, thuận tiện và thường được ứng dụng trong gia công mài hoặc phay.
- Đồ gá chất dẻo: Được chế tạo từ vật liệu polymer hoặc vật liệu tổng hợp, có trọng lượng nhẹ, chống ăn mòn và thích hợp với một số ứng dụng đặc thù yêu cầu không làm ảnh hưởng đến bề mặt chi tiết.
Nếu đang tìm thiết bị: máy in 3D FDM đáp ứng nhiều nhu cầu từ tạo mẫu đến chế tạo đồ gá sử dụng trực tiếp trong sản xuất.

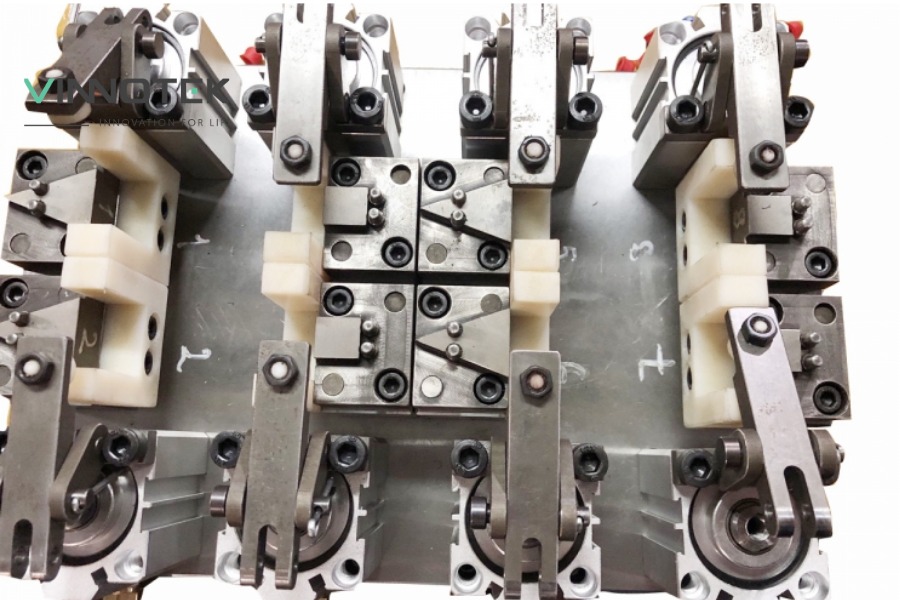

6. Ứng dụng thực tế của đồ gá
Đồ gá được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất nhờ khả năng định vị, kẹp chặt và cố định chi tiết với độ chính xác cao. Việc sử dụng đồ gá không chỉ giúp nâng cao chất lượng gia công mà còn tối ưu năng suất, giảm chi phí và đảm bảo tính đồng nhất của sản phẩm.
Một số ứng dụng phổ biến của đồ gá gồm:
- Gia công cơ khí: Đồ gá được sử dụng trên các máy CNC, máy tiện, máy phay, máy khoan và máy mài để giữ phôi ổn định trong suốt quá trình gia công. Điều này giúp giảm sai số, tăng độ chính xác và hạn chế tỷ lệ sản phẩm lỗi.
- Lắp ráp sản phẩm: Trong các dây chuyền lắp ráp, đồ gá hỗ trợ định vị linh kiện và cố định chi tiết khi hàn, bắt vít hoặc ghép nối, giúp rút ngắn thời gian thao tác và nâng cao hiệu suất làm việc.
- Sản xuất hàng loạt: Với các doanh nghiệp sản xuất số lượng lớn, đồ gá giúp tiêu chuẩn hóa quy trình, đảm bảo các chi tiết được gia công đồng nhất và giảm sự phụ thuộc vào tay nghề của người vận hành.
- Kiểm tra và đo lường: Đồ gá được sử dụng để giữ cố định chi tiết trong quá trình kiểm tra kích thước, hình dạng hoặc thử nghiệm chất lượng, từ đó nâng cao độ chính xác của kết quả đo.
- Ngành ô tô, điện tử và chế tạo máy: Đây là những lĩnh vực yêu cầu độ chính xác cao, vì vậy đồ gá được ứng dụng để gia công linh kiện, lắp ráp cụm chi tiết và kiểm tra sản phẩm trước khi xuất xưởng.
Bài viết liên quan:
- in 3D đồ gá lắp ráp và kiểm tra chất lượng giúp doanh nghiệp rút ngắn thời gian chế tạo dụng cụ hỗ trợ sản xuất.
- in 3D jig & fixture dây chuyền ô tô mang lại sự linh hoạt khi cần thiết kế đồ gá theo từng công đoạn.
- conformal cooling insert cho khuôn ép nhựa giúp cải thiện khả năng làm mát và kiểm soát chu kỳ ép.
7. Câu hỏi thường gặp về đồ gá
Trong quá trình tìm hiểu và sử dụng đồ gá, nhiều người vẫn còn băn khoăn về khái niệm, cách phân biệt các loại đồ gá cũng như khả năng ứng dụng trong thực tế. Dưới đây là những câu hỏi thường gặp cùng lời giải đáp ngắn gọn, giúp bạn hiểu rõ hơn về thiết bị quan trọng này.
1. Đồ gá và Jig có giống nhau không?
Không hoàn toàn. Jig là một loại đồ gá có chức năng vừa định vị, kẹp chặt phôi vừa dẫn hướng dụng cụ cắt. Trong khi đó, đồ gá (Fixture) chủ yếu dùng để định vị và cố định chi tiết, còn việc dẫn hướng dụng cụ cắt sẽ do máy gia công đảm nhiệm.
2. Khi nào nên sử dụng đồ gá chuyên dùng?
Đồ gá chuyên dùng phù hợp với các doanh nghiệp sản xuất hàng loạt hoặc gia công một loại chi tiết trong thời gian dài. Loại đồ gá này giúp tăng năng suất, giảm thời gian gá đặt và đảm bảo chất lượng sản phẩm đồng đều.
3. Đồ gá có thể sử dụng cho máy CNC không?
Có. Đồ gá được ứng dụng rất phổ biến trên các máy CNC như máy phay, máy tiện, máy khoan và trung tâm gia công. Việc sử dụng đồ gá giúp cố định phôi chắc chắn, nâng cao độ chính xác và hạn chế sai số trong quá trình gia công.
4. Có thể chế tạo đồ gá bằng công nghệ in 3D không?
Hoàn toàn có thể. Hiện nay, nhiều doanh nghiệp sử dụng công nghệ in 3D để chế tạo đồ gá phục vụ lắp ráp, kiểm tra hoặc gia công nhẹ. Giải pháp này giúp rút ngắn thời gian sản xuất, giảm chi phí chế tạo và dễ dàng tùy chỉnh theo từng yêu cầu thực tế.
5. Làm thế nào để lựa chọn đồ gá phù hợp?
Việc lựa chọn đồ gá phụ thuộc vào nhiều yếu tố như loại máy gia công, vật liệu phôi, độ chính xác yêu cầu, quy mô sản xuất và ngân sách đầu tư. Đối với sản xuất hàng loạt, đồ gá chuyên dùng thường là lựa chọn tối ưu; trong khi đồ gá vạn năng phù hợp hơn với gia công đa dạng chi tiết hoặc sản xuất số lượng nhỏ.
Kết luận: Hy vọng qua bài viết này, bạn đã hiểu rõ đồ gá là gì, cũng như cấu tạo, phân loại, vai trò và những ứng dụng quan trọng của thiết bị này trong sản xuất hiện đại. Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp thiết kế, chế tạo đồ gá hoặc ứng dụng công nghệ in 3D để tối ưu quy trình sản xuất, Vinnotek sẵn sàng đồng hành với những giải pháp phù hợp, giúp nâng cao hiệu quả, độ chính xác và tiết kiệm chi phí.
