Tỷ lệ in 3D là yếu tố then chốt quyết định độ chính xác và tính ứng dụng của sản phẩm in. Trong bài viết này, Vinnotek sẽ giúp bạn làm chủ cách thiết lập tỷ lệ in 3D phù hợp cho từng mục đích thực tế.
1. Tại sao tỷ lệ in 3D ảnh hưởng mạnh tới kết quả in

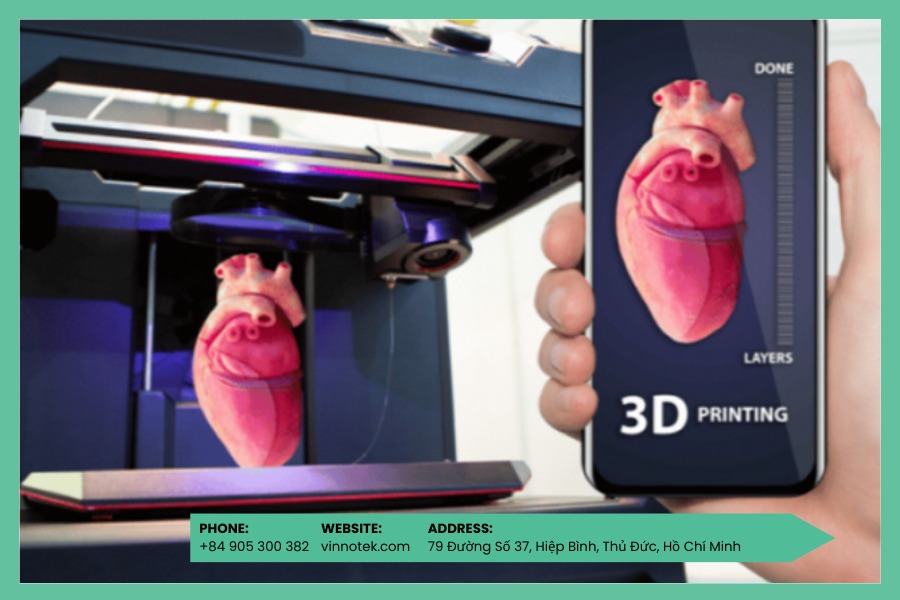

Trong quá trình in 3D, mô hình trên phần mềm thiết kế không phải lúc nào cũng cho ra sản phẩm có kích thước trùng khớp ngoài thực tế. Nếu không kiểm soát tốt tỷ lệ in 3D, các chi tiết sau khi in có thể bị sai lệch, đặc biệt nghiêm trọng với những sản phẩm yêu cầu độ chính xác cao hoặc phải lắp ráp nhiều bộ phận với nhau.
Chỉ một sai số rất nhỏ trong thiết lập tỷ lệ cũng có thể khiến sản phẩm không đạt yêu cầu sử dụng. Để hạn chế rủi ro này, bạn cần quan tâm đến các yếu tố sau:
- Mức độ chi tiết và chất lượng bề mặt: Khi thay đổi tỷ lệ in, khả năng thể hiện chi tiết có thể bị ảnh hưởng. Mô hình thu nhỏ dễ mất các chi tiết tinh, trong khi phóng to cần tinh chỉnh độ dày lớp in để đảm bảo bề mặt mịn. Việc scale không đồng đều giữa các trục còn có thể gây méo hình và sai lệch cấu trúc.
- Độ bền và khả năng chịu lực: Kích thước mô hình tác động trực tiếp đến kết cấu bên trong. Khi điều chỉnh tỷ lệ in 3D, cần cân nhắc lại infill, độ dày thành và các thông số kỹ thuật để đảm bảo sản phẩm đủ chắc chắn trong quá trình sử dụng.
- Thời gian in và chi phí vật liệu: Mô hình càng lớn thì thời gian in và lượng vật liệu tiêu thụ càng cao, kéo theo chi phí sản xuất tăng. Việc chọn tỷ lệ phù hợp giúp tối ưu hiệu quả kinh tế.
- Độ chính xác kích thước: Tỷ lệ in không chuẩn có thể làm sản phẩm sai kích thước so với bản vẽ ban đầu, ảnh hưởng trực tiếp đến khả năng lắp ráp và chức năng thực tế của chi tiết.
2. Cách tính tỷ và chọn tỷ lệ in 3D phù hợp
Để chọn đúng tỷ lệ in 3D, bạn không thể chỉ dựa vào cảm tính. Chúng ta cần xác định rõ mục đích in, hiểu đặc tính vật liệu và áp dụng các công thức điều chỉnh phù hợp trên phần mềm slicer nhằm đảm bảo sản phẩm in ra đạt độ chính xác mong muốn. Các bạn đọc cùng nhau tìm hiểu chi tiết qua từng nội dung dưới đây nhé.
2.1 Xác định mục đích in
Trước khi thiết lập tỷ lệ in 3D, bạn cần làm rõ sản phẩm được in ra để làm gì. Với các mô hình minh họa hoặc bản mẫu kiểm tra hình khối, việc thu nhỏ kích thước giúp rút ngắn thời gian in và giảm lượng vật liệu tiêu thụ.
Ngược lại, những chi tiết dùng để lắp ráp, sửa chữa hay thay thế linh kiện bắt buộc phải giữ đúng kích thước theo thiết kế. Nếu xác định sai mục đích sử dụng ngay từ đầu, tỷ lệ in được chọn có thể không phù hợp, dẫn đến sai lệch kích thước và phát sinh chi phí không cần thiết.

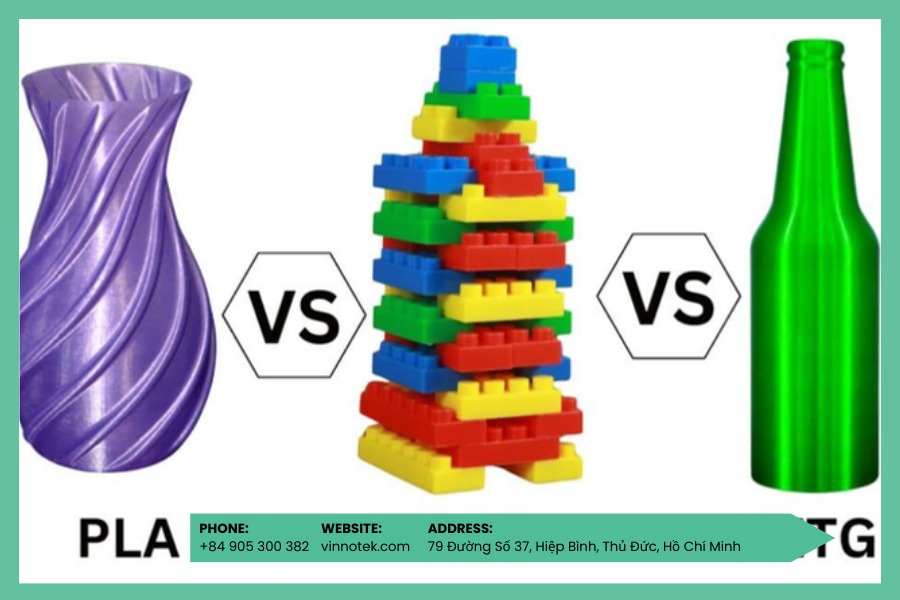

2.2 Tính toán theo đặc tính vật liệu
Không phải vật liệu in 3D nào cũng cho kết quả giống nhau sau khi nguội. Mỗi loại nhựa có mức co rút và biến dạng riêng, ảnh hưởng trực tiếp đến kích thước thành phẩm.
Ví dụ, một số vật liệu kỹ thuật có xu hướng co lại rõ rệt, buộc người thiết kế phải chủ động điều chỉnh tỷ lệ ngay trên mô hình. Việc hiểu rõ đặc tính của từng loại nhựa sẽ giúp bạn kiểm soát tỷ lệ in 3D tốt hơn, đặc biệt với các chi tiết yêu cầu độ chính xác cao hoặc kích thước lớn.
2.3 Sử dụng khối mẫu
Thay vì in ngay mô hình chính, bạn nên kiểm tra độ chính xác của máy bằng các khối mẫu có kích thước tiêu chuẩn. Sau khi in, việc đo lại bằng thước kẹp sẽ cho thấy mức độ sai lệch giữa thiết kế và sản phẩm thực tế.
Dựa trên kết quả này, bạn có thể đánh giá được máy in và thiết lập phần mềm đang lệch bao nhiêu so với chuẩn. Đây là cách đơn giản nhưng hiệu quả để hiệu chỉnh tỷ lệ in 3D trước khi triển khai các mẫu in phức tạp hơn.
2.4 Công thức điều chỉnh trên Slicer
Sau khi in mẫu thử và đo lại kích thước thực tế bằng thước kẹp, bạn áp dụng công thức sau:
Tỷ lệ in mới (%) = (Kích thước thiết kế / Kích thước thực tế) × 100
Ví dụ:
- Kích thước thiết kế: 20 mm
- Kích thước đo thực tế: 19.8 mm
⇒ Tỷ lệ in mới = (20 / 19.8) × 100 ≈ 101%
Khi đó, bạn chỉ cần nhập giá trị 101% vào mục Scale trong phần mềm slicer để các bản in tiếp theo đạt kích thước chính xác hơn.
Xem thêm:
- Cài đặt mật độ ruột bao nhiêu là đủ? Khám phá infill trong in 3D.
- Giảm trọng lượng nhưng tăng độ cứng bằng cấu trúc lưới in 3D thông minh.
- Cách tạo và gỡ bỏ vật liệu chống đỡ Support Structures trong in 3D hiệu quả.
3. Ứng dụng tỷ lệ in 3D trong các lĩnh vực thực tế
Sau khi nắm được cách thiết lập tỷ lệ in 3D, việc tiếp theo là chúng ta phải xem cách tỷ lệ này được áp dụng cụ thể trong từng ngành nghề. Dưới đây là các ví dụ thực tế về ứng dụng tỷ lệ in 3D trong y tế, kiến trúc – xây dựng, sản xuất đồ chơi, thời trang và công nghiệp phụ trợ mà Vinnotek tổng hợp được.

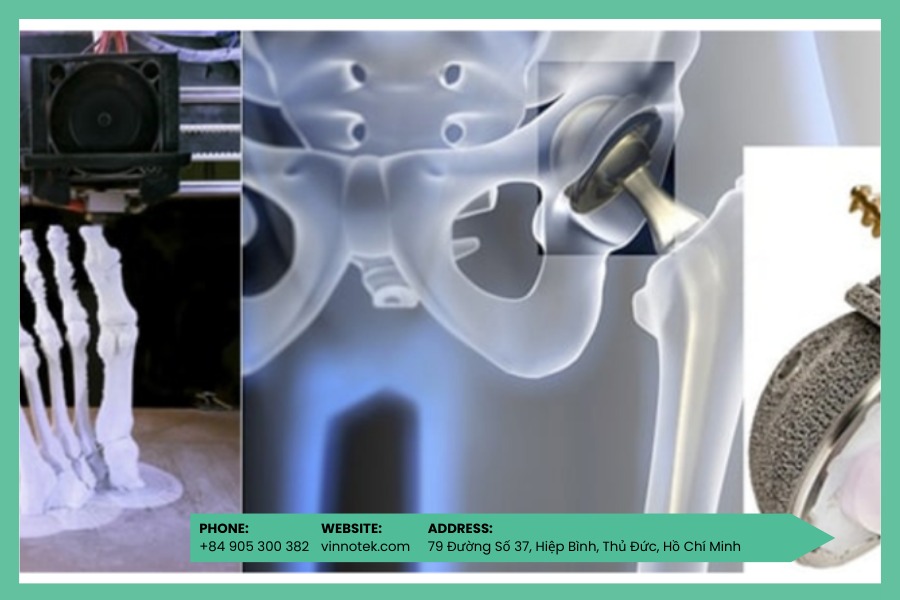

3.1 Ứng dụng trong Lĩnh vực y tế
Trong y khoa, chúng ta gần như không có chỗ cho sai số về kích thước khi ứng dụng in 3D. Dựa trên dữ liệu CT hoặc MRI, các bác sĩ và đội ngũ kỹ thuật thường in mô hình giải phẫu theo tỷ lệ thực để đánh giá cấu trúc cơ thể bệnh nhân. Những mô hình này giúp họ mô phỏng ca mổ, đồng thời hỗ trợ sản xuất các thiết bị y tế cá nhân hóa như nẹp chỉnh hình hay bộ phận thay thế phù hợp với từng người.

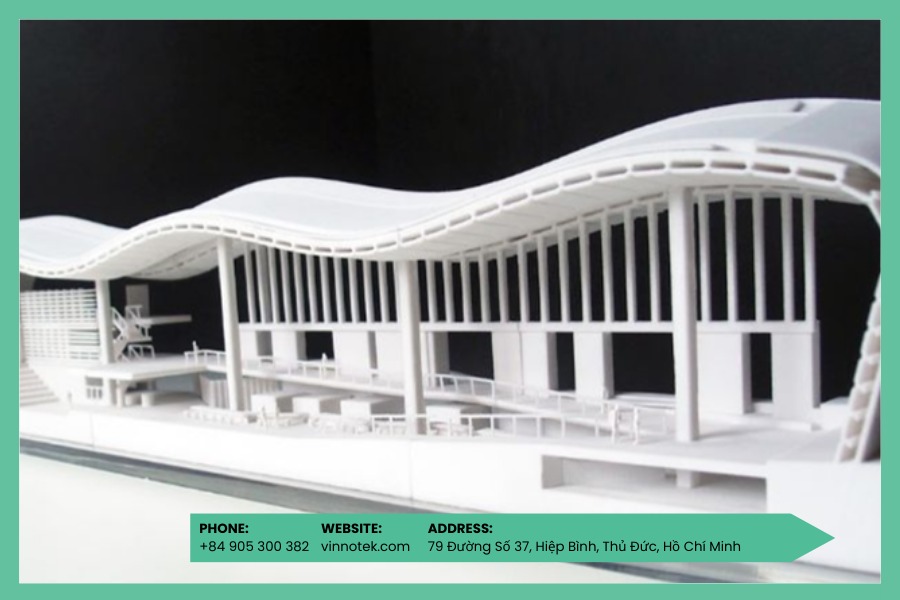

3.2 Ứng dụng trong Lĩnh vực kiến trúc và xây dựng
Trong ngành kiến trúc, bạn sẽ dễ dàng bắt gặp các mô hình in 3D được thu nhỏ theo tỷ lệ tiêu chuẩn để phục vụ việc trình bày ý tưởng. Các kiến trúc sư sử dụng mô hình này để giúp khách hàng hình dung rõ hơn về không gian, bố cục và mối liên kết giữa các hạng mục. Nhờ đó, chúng ta có thể đánh giá phương án thiết kế một cách trực quan trước khi triển khai thi công thực tế.

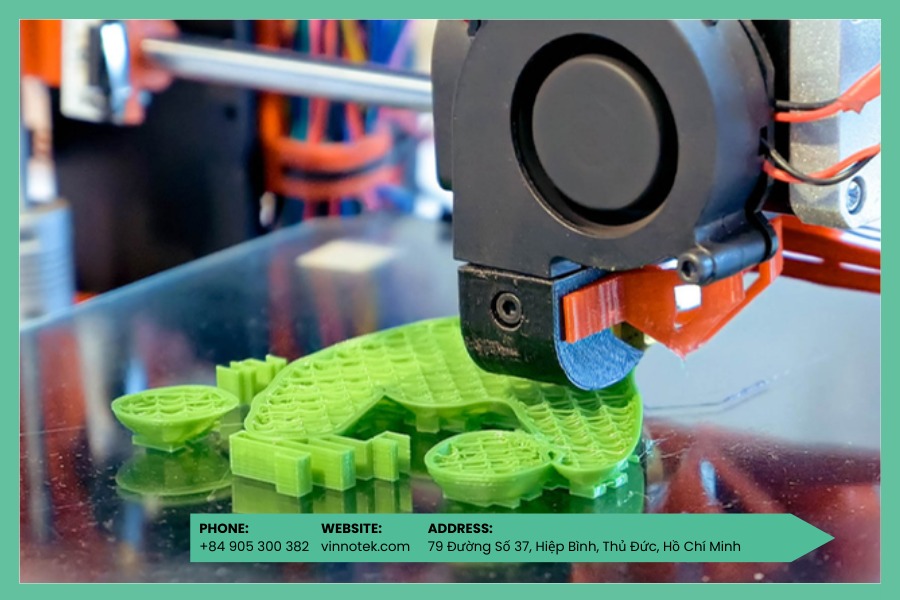

3.3 Ứng dụng trong Lĩnh vực sản xuất đồ chơi và thời trang
Với ngành đồ chơi, nhà sản xuất đặc biệt chú trọng đến tỷ lệ in để đảm bảo các chi tiết có thể lắp ráp đồng bộ. Họ thường áp dụng những tỷ lệ chuẩn nhằm tạo sự nhất quán giữa các dòng sản phẩm. Trong lĩnh vực thời trang, bạn có thể thấy in 3D được dùng để tạo phụ kiện dựa trên số đo cơ thể thật, giúp người dùng sở hữu sản phẩm vừa vặn và mang tính cá nhân hóa cao.
3.4 Ứng dụng trong Lĩnh vực công nghiệp phụ trợ
Ở mảng công nghiệp phụ trợ, kỹ thuật viên sử dụng in 3D để chế tạo đồ gá, khuôn mẫu và linh kiện hỗ trợ sản xuất. Những chi tiết này yêu cầu độ chính xác cao để tương thích với dây chuyền hiện có. Vì vậy, chúng ta cần tính toán kỹ tỷ lệ in 3D, đồng thời điều chỉnh thông số theo đặc tính vật liệu nhằm đảm bảo sản phẩm cuối cùng đạt kích thước chuẩn.
4. Những lỗi phổ biến khi xử lý tỷ lệ in 3D
Trong quá trình thiết lập tỷ lệ in 3D, chỉ một sơ suất nhỏ cũng có thể khiến bản in sai kích thước hoặc phải in lại từ đầu. Để hạn chế rủi ro và tối ưu hiệu quả in ấn, các bạn nên tránh những lỗi thường gặp dưới đây:
- Không giữ tỷ lệ đồng đều giữa các trục: Chỉ scale một chiều mà bỏ qua các trục còn lại dễ làm mô hình bị méo hoặc lệch hình học.
- Bỏ sót tình trạng vòi phun: Vòi phun bị mòn có thể làm lượng nhựa đùn ra nhiều hơn, khiến kích thước thành phẩm vượt quá thiết kế.
- Cân bàn in chưa chuẩn: Bàn in lệch hoặc khoảng cách nozzle không đúng ảnh hưởng trực tiếp đến độ chính xác theo trục Z.
- Chưa tính đến điều kiện môi trường: Nhiệt độ phòng thấp có thể làm vật liệu co rút mạnh hơn, dẫn đến sai lệch tỷ lệ sau khi in.
- Không in mẫu kiểm tra trước: In hàng loạt mà không test trước dễ gây lãng phí vật liệu và thời gian khi phát sinh lỗi.
5. Một số câu hỏi thường gặp về tỷ lệ in 3D
Khi làm việc với in 3D, nhiều người vẫn băn khoăn về cách thiết lập và điều chỉnh tỷ lệ sao cho sản phẩm in ra đúng kích thước mong muốn. Dưới đây là những câu hỏi phổ biến mà mọi người thường gặp trong quá trình thực hành in 3D:
- Có nên luôn in mô hình ở tỷ lệ 100% không?
Không hẳn. Tỷ lệ 100% chỉ phù hợp với các chi tiết cần lắp ráp hoặc sử dụng thực tế; với mẫu thử, bạn có thể thu nhỏ để tiết kiệm thời gian và vật liệu. - Tại sao đã chỉnh đúng tỷ lệ nhưng sản phẩm vẫn bị sai kích thước?
Nguyên nhân thường đến từ độ co ngót vật liệu, cài đặt máy in hoặc điều kiện môi trường khi in. - Có cần điều chỉnh tỷ lệ riêng cho từng trục X, Y, Z không?
Trong một số trường hợp đặc biệt có sai lệch theo trục, việc scale riêng từng trục sẽ giúp cải thiện độ chính xác. - In mẫu thử có thật sự cần thiết?
Có. In test giúp chúng ta phát hiện sớm sai số và tránh lãng phí khi in số lượng lớn. - Tỷ lệ in 3D có ảnh hưởng đến độ bền sản phẩm không?
Có, vì thay đổi tỷ lệ thường kéo theo việc điều chỉnh infill, độ dày thành và kết cấu bên trong.
Tham khảo:
- Góc nhìn cơ bản và tổng thể nhất giải đáp Công nghệ in 3D là gì.
- Tại sao dân làm mộc và nha khoa lại chuộng Công nghệ in 3D SLA?
- Tốc độ in vượt trội bằng máy chiếu hắt sáng của Công nghệ In 3D DLP.
6. Vinnotek – Công ty cung cấp các giải pháp in 3D uy tín tại Việt Nam
Vinnotek được biết đến là một trong những đơn vị tiên phong tại Việt Nam trong việc cung cấp giải pháp in 3D toàn diện, từ máy in 3D, vật liệu in 3D đến đào tạo và chuyển giao công nghệ.
Không chỉ phân phối đa dạng các dòng máy in 3D phục vụ nghiên cứu, sản xuất và tạo mẫu, Vinnotek còn mang đến nhiều vật liệu in 3D chất lượng cao như PLA, ABS, PETG, resin và các vật liệu kỹ thuật chuyên dụng, đáp ứng nhu cầu của cả cá nhân lẫn doanh nghiệp.
Bên cạnh sản phẩm, chúng tôi còn chú trọng phát triển cộng đồng in 3D thông qua các hội thảo chuyên môn Metaman và nhiều workshop thực hành được tổ chức định kỳ. Tại đây, bạn có cơ hội tiếp cận kiến thức mới, trải nghiệm trực tiếp máy móc – vật liệu, đồng thời trao đổi kinh nghiệm với các kỹ sư và chuyên gia trong ngành.
Nhờ kết hợp giữa công nghệ, đào tạo và kết nối cộng đồng, Vinnotek không chỉ cung cấp thiết bị in 3D mà còn đồng hành cùng người dùng trên hành trình ứng dụng in 3D hiệu quả vào thực tế.
Kết luận: Việc hiểu và thiết lập đúng tỷ lệ in 3D giúp sản phẩm đạt độ chính xác cao, tối ưu vật liệu và hạn chế sai lỗi trong quá trình in. Từ y tế, kiến trúc đến sản xuất công nghiệp, tỷ lệ in 3D luôn đóng vai trò then chốt quyết định tính ứng dụng của thành phẩm. Hy vọng qua bài viết này, Vinnotek đã mang đến cho các bạn đọc những kiến thức hữu ích để làm chủ tỷ lệ in 3D và áp dụng hiệu quả vào thực tế.
