Khi in 3D, cấu trúc bên trong chi tiết ảnh hưởng trực tiếp đến độ bền và hiệu quả sử dụng. Thông qua bài viết này, Vinnotek sẽ cùng bạn tìm hiểu infill trong in 3D, các kiểu infill phổ biến và cách áp dụng đúng cho từng sản phẩm.
1. Infill trong in 3D là gì?

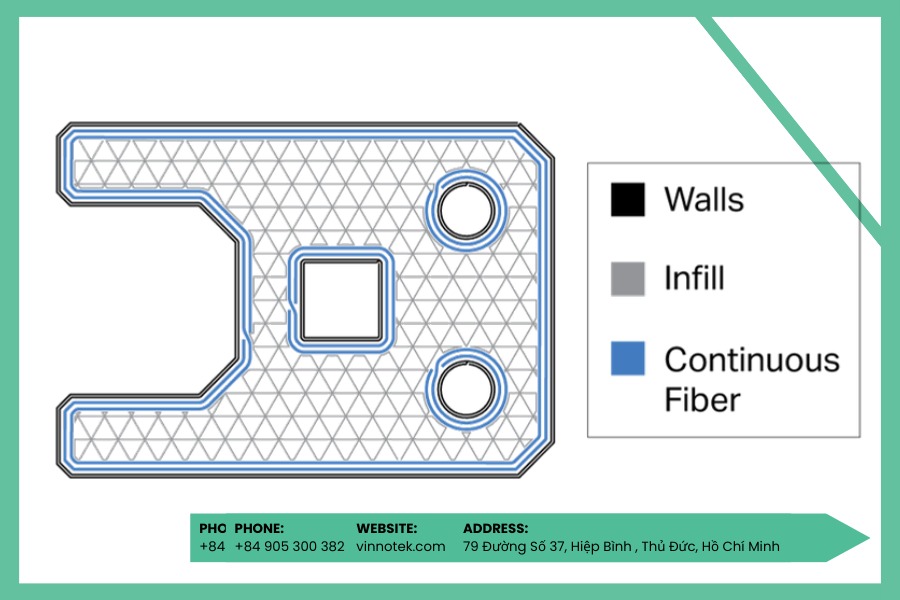

Trong in 3D, infill dùng để chỉ phần cấu trúc nằm bên trong chi tiết in, có nhiệm vụ nâng đỡ và gia cường cho lớp vỏ bên ngoài. Khác với các phương pháp sản xuất truyền thống như ép phun – nơi sản phẩm thường phải đặc hoàn toàn hoặc rỗng hoàn toàn – công nghệ in 3D FDM cho phép kiểm soát mức độ rỗng bên trong thông qua nhiều kiểu cấu trúc khác nhau.
Nhờ đó, người dùng có thể linh hoạt cân bằng giữa độ bền, trọng lượng và lượng vật liệu sử dụng cho từng sản phẩm.
2. Mục đích của infill trong in 3D
Trong in 3D, infill được sử dụng nhằm tối ưu thời gian in và lượng vật liệu tiêu thụ bằng cách tạo ra cấu trúc rỗng có kiểm soát bên trong chi tiết. Việc in đặc hoàn toàn thường không cần thiết và có thể gây lãng phí vật liệu.
Thông qua việc điều chỉnh mật độ infill, chúng ta có thể gia cường những khu vực chịu lực lớn, trong đó mật độ infill càng cao thì phần vật liệu bên trong càng nhiều, giúp tăng độ bền cho sản phẩm.
Bài viết liên quan:
- Tính toán độ thu ngót của nhựa và căn chỉnh tỷ lệ in 3D chuẩn xác.
- Thiết kế tối ưu hóa topology ứng dụng cấu trúc lưới in 3D.
- Sử dụng PVA tan trong nước làm Support Structures trong in 3D cho các mô hình phức tạp.
3. Cấu trúc infill trong chi tiết in 3D
Để hiểu vì sao infill trong in 3D lại ảnh hưởng trực tiếp đến độ bền, thời gian in và lượng vật liệu tiêu thụ, chúng ta cần nhìn vào cấu trúc bên trong của chi tiết in. Dù không thể quan sát bằng mắt thường sau khi hoàn thiện, chính phần cấu trúc này quyết định hiệu năng thực tế của sản phẩm. Từ đó, có thể khái quát cấu trúc infill trong in 3D qua một số yếu tố chính sau:
- Vỏ ngoài (Outer Shell): Lớp bao bên ngoài có độ dày cố định, chịu trách nhiệm định hình và bảo vệ toàn bộ chi tiết in.
- Cấu trúc infill bên trong: Hệ thống hoa văn dạng lưới được phân bố đều trong không gian rỗng, giúp gia tăng độ cứng mà không cần in đặc hoàn toàn.
- Tốc độ in infill: Phần infill thường được in nhanh hơn lớp vỏ nhằm tối ưu thời gian sản xuất tổng thể.
- Độ dày đường infill: Các đường infill mảnh hơn so với shell, đủ để nâng đỡ kết cấu nhưng vẫn tiết kiệm vật liệu.
4. Các loại infill phổ biến trong in 3D
Trên thực tế, infill trong in 3D được phát triển với nhiều kiểu cấu trúc khác nhau, mỗi loại phục vụ một mục đích sử dụng riêng. Tùy vào yêu cầu về độ bền, trọng lượng, thẩm mỹ hay thời gian in, người dùng kỹ thuật đều có thể chủ động lựa chọn kiểu infill phù hợp cho từng chi tiết. Ngay sau đây, mọi người hãy cùng Vinnotek điểm qua các loại infill phổ biến trong in 3D đang được áp dụng rộng rãi hiện nay.

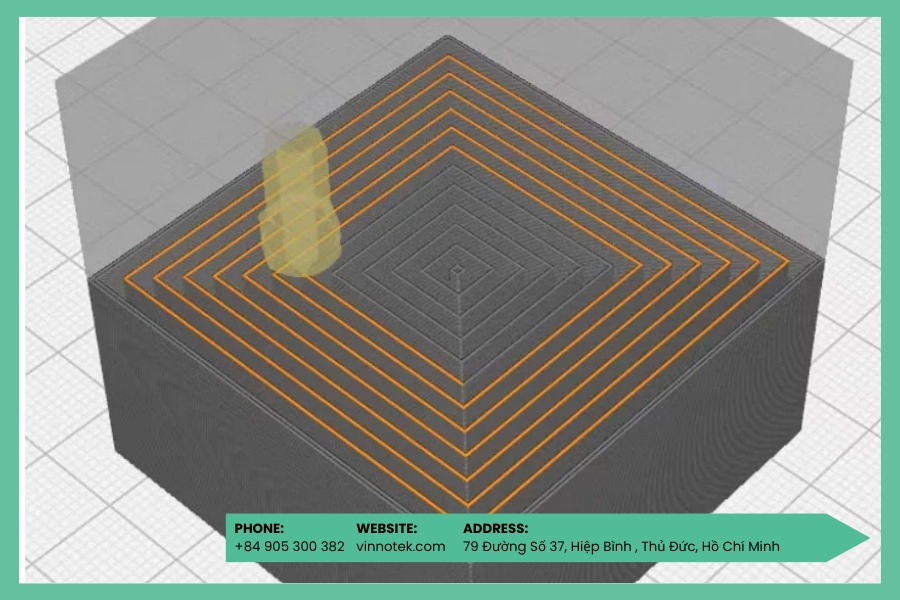

4.1 Infill đồng tâm
Với Infill đồng tâm, chúng ta có thể rút ngắn đáng kể thời gian in và tiết kiệm vật liệu nhờ các đường in chạy song song theo biên dạng của chi tiết. Tuy nhiên, bạn cần lưu ý rằng kiểu infill này không tối ưu về độ bền, đặc biệt khi sản phẩm chịu lực theo phương X hoặc Y. Vì vậy, người dùng thường chỉ áp dụng concentric infill cho các mô hình trưng bày hoặc chi tiết không yêu cầu chịu tải.
4.2 Infill dạng lưới
Infill dạng lưới là lựa chọn quen thuộc của nhiều kỹ thuật viên in 3D, nhờ cấu trúc lưới vuông giao nhau ở góc 90 độ. Kiểu infill này phù hợp với các chi tiết có bề mặt phẳng lớn và cần độ ổn định tương đối. Dù vậy, chúng ta cũng nên cân nhắc nguy cơ tắc vòi phun do các đường in chồng chéo trong cùng một lớp.

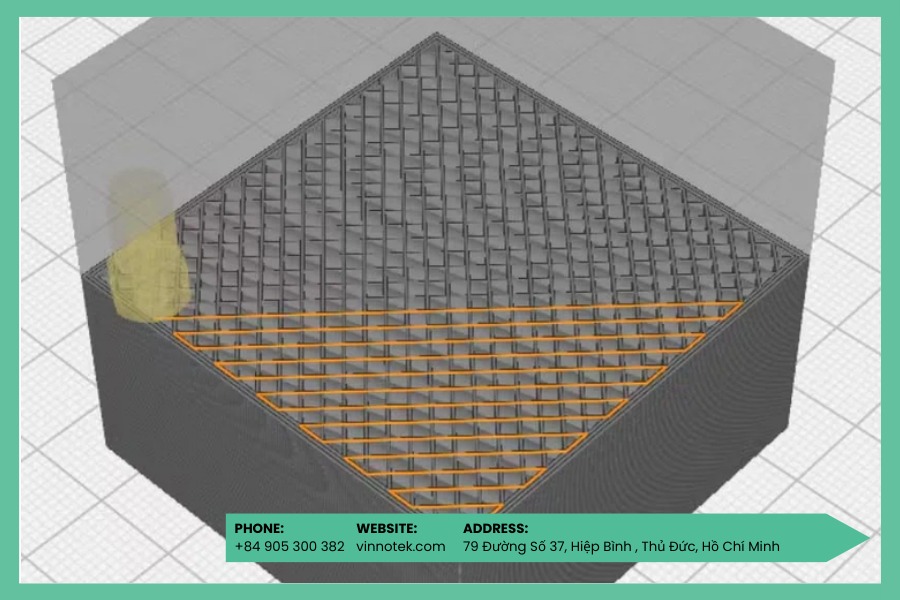

4.3 Infill dạng đường thẳng
Infill dạng đường thẳng, mỗi lớp được tạo thành từ các đường song song, còn lớp kế tiếp sẽ xoay vuông góc để tăng độ liên kết. Nhờ không có giao điểm trong cùng một lớp, bạn sẽ giảm được rủi ro tắc nozzle và đồng thời cải thiện độ bền theo hai chiều. So với grid hay tam giác, người dùng cũng nhận thấy line infill có tốc độ in nhanh hơn đôi chút.

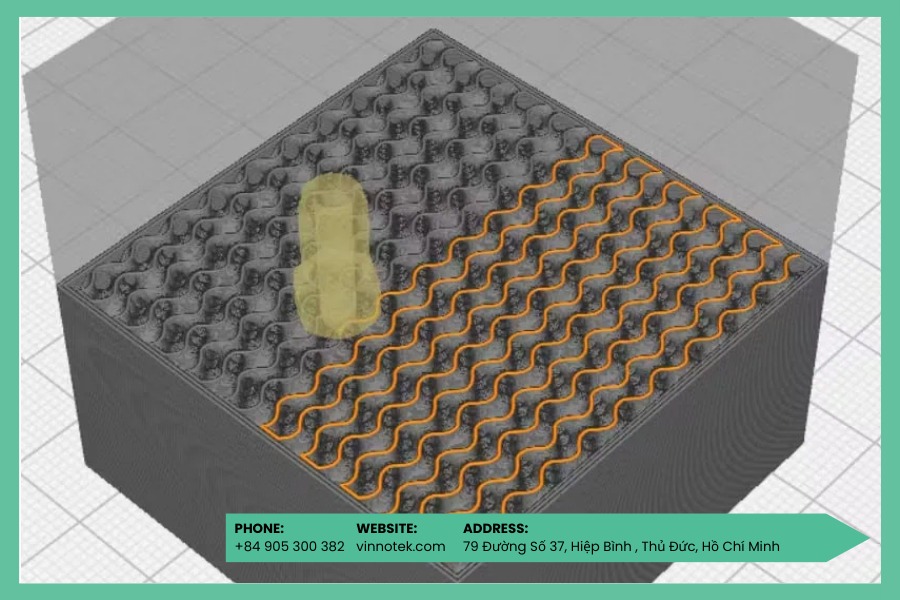

4.4 Infill Gyroid (cấu trúc sóng 3D)
Gyroid infill gây ấn tượng với các đường cong uốn lượn liên tục bên trong chi tiết. Dù chúng ta phải chấp nhận thời gian in dài hơn, đổi lại là khả năng phân bố lực gần như đồng đều theo nhiều hướng. Kiểu infill này đặc biệt được nhà thiết kế ưa chuộng khi in vật liệu mềm, vì nó giúp tăng độ bền cắt theo trục X và Y mà vẫn giữ được tính linh hoạt.
4.5 Infill Octet (cấu trúc tứ diện)
Với octet infill, người dùng kỹ thuật sẽ thấy bên trong chi tiết hình thành các khối tứ diện giống kim tự tháp. Cấu trúc này rất phù hợp cho các sản phẩm có bề mặt ngang lớn, vì nó giảm hiện tượng chảy nhựa và võng vật liệu. Nhờ đó, bạn có thể đạt được mặt trên đẹp hơn mà không cần tăng mật độ infill.

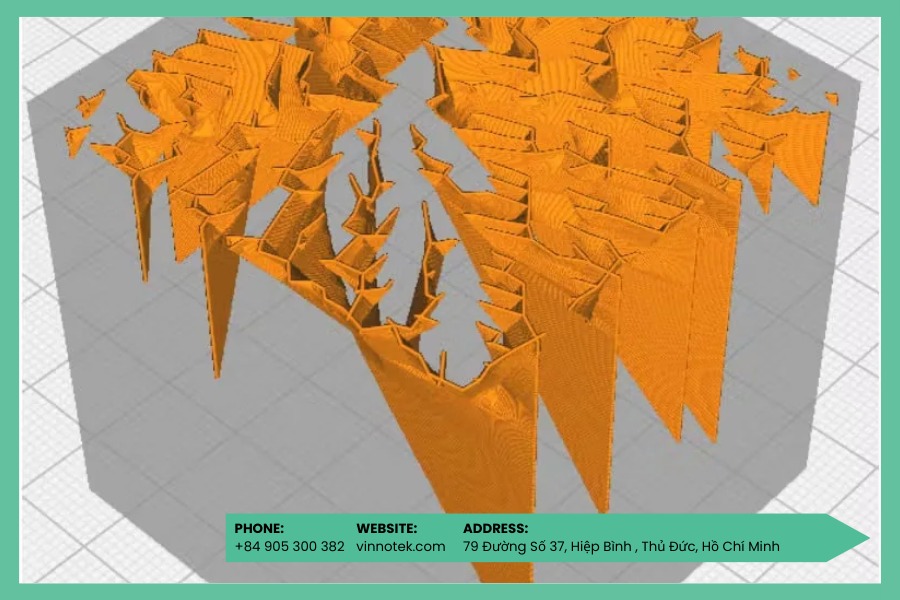

4.6 Infill tia sét
Infill tia sét được sinh ra để tối ưu tốc độ. Thay vì lấp đầy toàn bộ không gian, chúng ta chỉ gia cố những vùng thật sự cần nâng đỡ bằng các nhánh dạng tia sét. Kiểu infill này phù hợp khi bạn cần in nhanh mô hình lớn, dù phải đánh đổi đáng kể về độ bền tổng thể của chi tiết.

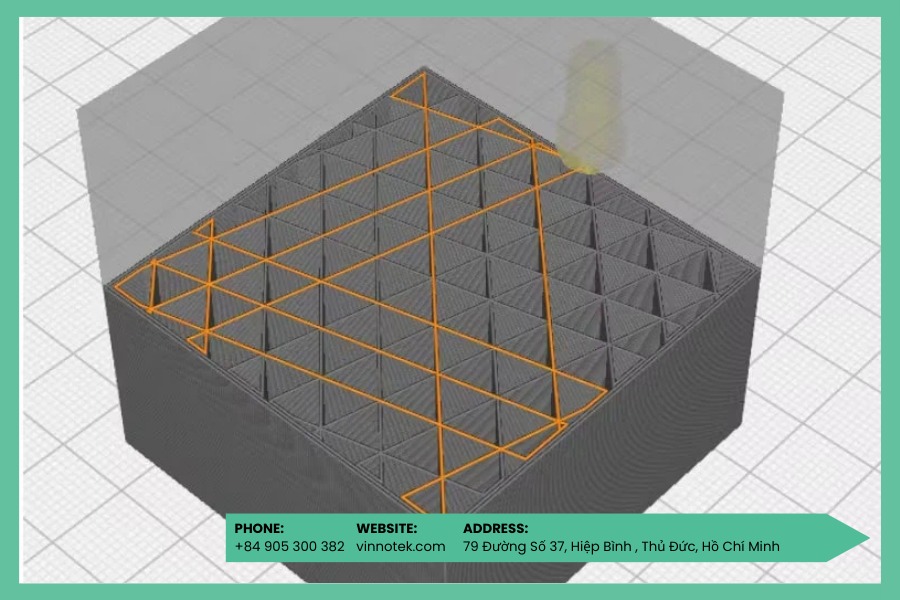

4.7 Infill tam giác
Infill tam giác vật liệu được sắp xếp theo lưới tam giác với các góc giao 60 độ. Người dùng thường lựa chọn kiểu này cho các chi tiết có mặt phẳng rộng vì độ cứng khá tốt, tương đương grid infill. Tuy nhiên, giống grid, bạn vẫn cần chú ý đến khả năng tắc vòi phun do các đường in giao nhau trong cùng một lớp.

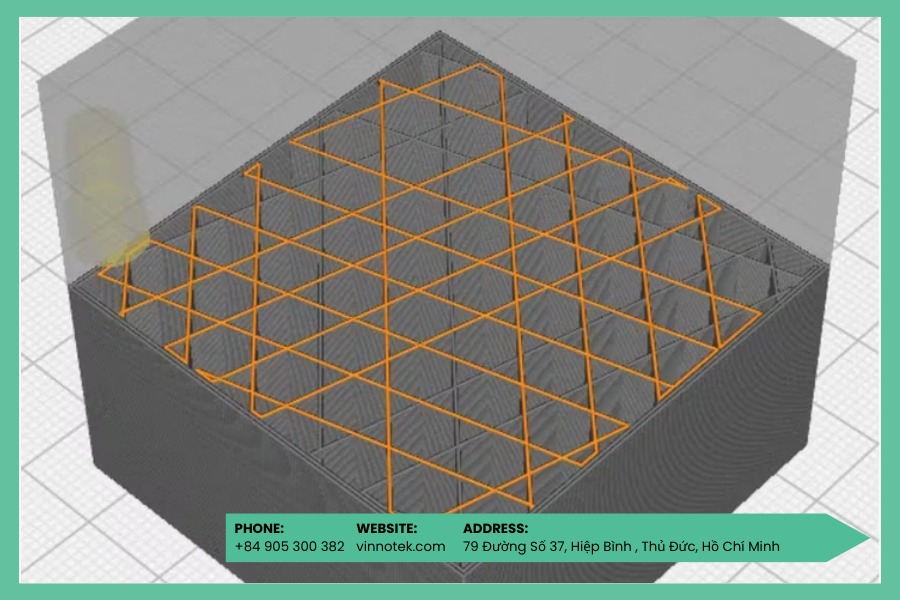

4.8 Infill tam lục giác
Infill tam lục giác nổi bật nhờ độ bền cao, kết hợp giữa cấu trúc lục giác và tam giác đan xen. Kiểu infill này thường được kỹ sư sử dụng cho các chi tiết cần chịu lực tốt. Dù vậy, chúng ta cũng không nên bỏ qua nhược điểm là nguy cơ nghẹt nozzle do các đường in cắt nhau khá nhiều.

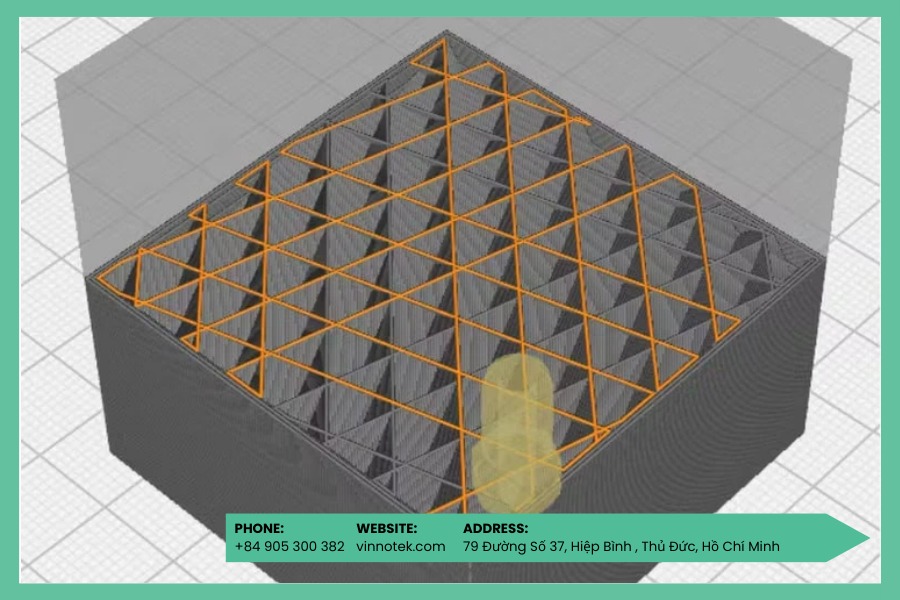

4.9 Infill lập phương
Với Infill lập phương, mỗi lớp in được dịch chuyển có chủ ý để tạo thành các khối lập phương khép kín bên trong chi tiết. Nhờ cách sắp xếp này, bạn sẽ đạt được độ bền cao theo nhiều hướng khác nhau. Đây là lựa chọn phổ biến của người dùng chuyên nghiệp khi cần cân bằng giữa độ cứng và hiệu suất in.
4.10 Infill chữ thập
Infill chữ thập tạo ra các hình chữ thập lặp lại, giúp chi tiết có khả năng uốn cong và xoắn tốt. Vì vậy, chúng ta thường thấy kiểu infill này xuất hiện trong các sản phẩm in bằng vật liệu dẻo. Với nhựa cứng, người dùng có thể cân nhắc phiên bản cross 3D để cải thiện thêm độ bền cho chi tiết.
5. Mật độ infill tối ưu trong in 3D
Trong thực tế in 3D, mọi người thường xem khoảng 20%–50% infill là mức mật độ tối ưu cho đa số chi tiết. Khi bạn đặt infill dưới 20%, sản phẩm dễ trở nên lỏng lẻo, kém ổn định và khó đáp ứng yêu cầu sử dụng.
Ngược lại, nếu người dùng đẩy mật độ infill vượt quá 50%, thời gian in sẽ tăng đáng kể, đồng thời lượng vật liệu tiêu thụ cũng nhiều hơn mà hiệu quả gia tăng độ bền không quá rõ rệt. Vì vậy, kỹ thuật viên thường điều chỉnh mật độ infill trong khoảng này để cân bằng hợp lý giữa độ bền, tốc độ in và chi phí vật liệu.
Tìm hiểu thêm: Tương lai của sản xuất gia đình gắn liền với sự phổ biến của Công nghệ in 3D.
6. Infill ảnh hưởng đến thẩm mỹ in 3D như thế nào?
Việc lựa chọn kiểu infill không chỉ ảnh hưởng đến độ bền mà còn tác động trực tiếp đến tính thẩm mỹ của chi tiết in 3D. Khi bạn sử dụng các dạng infill đơn giản như grid hoặc concentric, cấu trúc bên trong thường đồng đều, giúp bề mặt ngoài ổn định và dễ kiểm soát chất lượng hoàn thiện.
Trong khi đó, người thiết kế chọn các infill phức tạp như gyroid hay dạng hữu cơ sẽ tạo ra những hoa văn bên trong độc đáo, đôi khi còn nhìn thấy được qua vật liệu bán trong suốt, mang lại hiệu ứng thị giác ấn tượng. Bên cạnh đó, chúng ta cũng cần lưu ý rằng mật độ và kiểu infill có thể ảnh hưởng đến độ mịn bề mặt, mức độ xuyên sáng và cảm nhận tổng thể về chất lượng của sản phẩm sau khi in.
7. Các kiểu infill giúp tối đa độ bền chi tiết
Để tối đa độ bền cho chi tiết in 3D, việc lựa chọn đúng kiểu infill là yếu tố then chốt mà bạn không nên bỏ qua. Mỗi dạng infill sẽ phân bố vật liệu và chịu lực theo cách khác nhau, từ đó ảnh hưởng trực tiếp đến khả năng chịu tải và độ ổn định của sản phẩm. Dưới đây là những kiểu infill thường được ưu tiên khi mục tiêu là độ bền cơ học cao:
- Honeycomb (tổ ong): Kiểu infill này phân bố lực rất đồng đều nhờ cấu trúc lục giác liên kết chặt chẽ. Nhiều kỹ sư lựa chọn honeycomb vì nó mang lại tỷ lệ tối ưu giữa độ bền và lượng vật liệu sử dụng.
- Tri-hexagon: Với sự kết hợp giữa tam giác và lục giác, tri-hexagon tạo ra kết cấu cực kỳ cứng vững. Khi bạn cần chi tiết chịu lực lớn trong nhiều hướng, đây là một trong những lựa chọn đáng tin cậy.
- Gyroid: Gyroid nổi bật nhờ khả năng chịu lực gần như đồng đều theo mọi phương. Cấu trúc sóng 3D liên tục giúp người dùng tăng độ bền cắt và độ ổn định tổng thể, đặc biệt phù hợp cho các chi tiết kỹ thuật hoặc chi tiết chịu rung động.
Tuy nhiên, các bạn đọc cũng cần lưu ý rằng kiểu infill thôi là chưa đủ. Hướng in (print orientation) ảnh hưởng rất lớn đến độ bền, đặc biệt với công nghệ FDM. Các chi tiết in theo trục Z thường yếu hơn do liên kết giữa các lớp in kém bền hơn so với trong mặt phẳng X–Y. Khi lực tác động theo phương Z, chất lượng bám lớp mới là yếu tố quyết định, còn việc tăng mật độ infill lúc này gần như không mang lại nhiều cải thiện.
8. Cách chọn infill phù hợp cho từng chi tiết in 3D
Để chọn được kiểu infill phù hợp nhất, các bạn không nên chỉ nhìn vào độ bền mà còn cần cân nhắc mục đích sử dụng, tài nguyên sẵn có và hiệu quả in ấn. Thay vì chọn theo cảm tính, chúng ta nên đi từng bước rõ ràng dưới đây để đảm bảo chi tiết in 3D vừa đạt yêu cầu kỹ thuật, vừa tối ưu thời gian và vật liệu.
- Xác định yêu cầu của chi tiết: Trước hết, bạn cần làm rõ chi tiết in dùng để trưng bày, thử nghiệm hay chịu lực thực tế, từ đó quyết định mật độ infill phù hợp.
- Cân nhắc tài nguyên hiện có: Người in nên tính đến lượng nhựa, thời gian in cho mỗi sản phẩm và khả năng của máy để tránh phát sinh chi phí không cần thiết.
- Khoanh vùng các kiểu infill phù hợp: Dựa trên nhu cầu và tài nguyên, chúng ta loại bỏ những infill quá phức tạp hoặc không cần thiết, chỉ giữ lại các lựa chọn đáp ứng tốt mục tiêu ban đầu.
- Lựa chọn infill tối ưu cho chi tiết: Ở bước này, bạn chọn kiểu infill mang lại sự cân bằng tốt nhất giữa độ bền, thẩm mỹ và hiệu suất in.
Trên thực tế, việc chọn infill lý tưởng thường cần thử nghiệm. In thử các mẫu nhỏ sẽ giúp chúng ta đánh giá nhanh hiệu quả trước khi in sản phẩm hoàn chỉnh. Với đa số ứng dụng phổ thông, các infill đơn giản như grid hoặc line thường mang lại kết quả ổn định và dễ kiểm soát.
Bài viết liên quan:
- Kỹ thuật quang hóa polymer lỏng: Công nghệ in 3D SLA là gì.
- Phân biệt SLA và DLP qua bài viết Công nghệ In 3D DLP là gì.
9. Vinnotek – Công ty tiên phong trong lĩnh vực in 3D
Vinnotek được biết đến là một trong những đơn vị tiên phong tại Việt Nam trong việc cung cấp giải pháp in 3D toàn diện, từ máy in 3D, vật liệu in 3D đến đào tạo và chuyển giao công nghệ.
Không chỉ phân phối đa dạng các dòng máy in 3D phục vụ nghiên cứu, sản xuất và tạo mẫu, Vinnotek còn mang đến nhiều vật liệu in 3D chất lượng cao như PLA, ABS, PETG, resin và các vật liệu kỹ thuật chuyên dụng, đáp ứng nhu cầu của cả cá nhân lẫn doanh nghiệp.
Bên cạnh sản phẩm, chúng tôi còn chú trọng phát triển cộng đồng in 3D thông qua các hội thảo chuyên môn Metaman và nhiều workshop thực hành được tổ chức định kỳ. Tại đây, bạn có cơ hội tiếp cận kiến thức mới, trải nghiệm trực tiếp máy móc – vật liệu, đồng thời trao đổi kinh nghiệm với các kỹ sư và chuyên gia trong ngành.
Nhờ kết hợp giữa công nghệ, đào tạo và kết nối cộng đồng, Vinnotek không chỉ cung cấp thiết bị in 3D mà còn đồng hành cùng người dùng trên hành trình ứng dụng in 3D hiệu quả vào thực tế.
Kết luận: Qua bài viết này, bạn đã nắm được infill trong in 3D là gì, các kiểu infill phổ biến, vai trò của cấu trúc và mật độ infill cũng như cách lựa chọn infill phù hợp cho từng chi tiết in. Việc hiểu và áp dụng đúng infill trong in 3D sẽ giúp tối ưu độ bền, thẩm mỹ và hiệu quả sử dụng vật liệu. Vinnotek mong rằng những thông tin trên sẽ trở thành nền tảng hữu ích để các bạn đọc tự tin ứng dụng infill trong in 3D vào học tập, thiết kế và sản xuất thực tế.
