Trong thời đại chuyển đổi số và sản xuất thông minh, câu hỏi scan 3D là gì đang được rất nhiều doanh nghiệp, kỹ sư và nhà thiết kế quan tâm. Công nghệ này cho phép số hóa chính xác hình dạng, kích thước của vật thể ngoài đời thực để phục vụ thiết kế, kiểm tra và sản xuất. Đồng hành cùng Vinnotek, chúng ta sẽ cùng tìm hiểu tổng quan về scan 3D, cách công nghệ này hoạt động và những ứng dụng thực tế nổi bật trong nhiều lĩnh vực khác nhau hiện nay.
1. Scan 3D Là Gì
Scan 3D là quá trình thu thập và số hóa hình dạng của một đối tượng thực để tái tạo chính xác hình học của nó trong môi trường kỹ thuật số. Đối tượng được quét có thể là một chi tiết máy, sản phẩm hoàn chỉnh, cơ thể người hoặc thậm chí là toàn bộ không gian xung quanh.
Nếu như bạn quen với việc máy ảnh chỉ ghi lại hình ảnh 2D phẳng, thì máy scan 3D sẽ ghi nhận đầy đủ chiều cao, chiều rộng và chiều sâu của vật thể. Một số hệ thống scan hiện đại còn có khả năng thu nhận màu sắc và bề mặt, giúp mô hình số trở nên chân thực hơn.
Bài viết liên quan: Tầm quan trọng của Công nghệ in 3D trong giáo dục STEM.
2. 3D scan hoạt động như thế nào
Sau khi hiểu scan 3D là gì, mọi người cần đi sâu hơn vào cách công nghệ này vận hành trong thực tế. Tùy vào yêu cầu độ chính xác, loại đối tượng và môi trường quét, bạn sẽ thấy scan 3D được triển khai theo nhiều phương pháp khác nhau. Dưới đây là các nguyên lý hoạt động phổ biến của 3D scan đang được ứng dụng rộng rãi hiện nay.
2.1 Quét laser (Laser scanning)

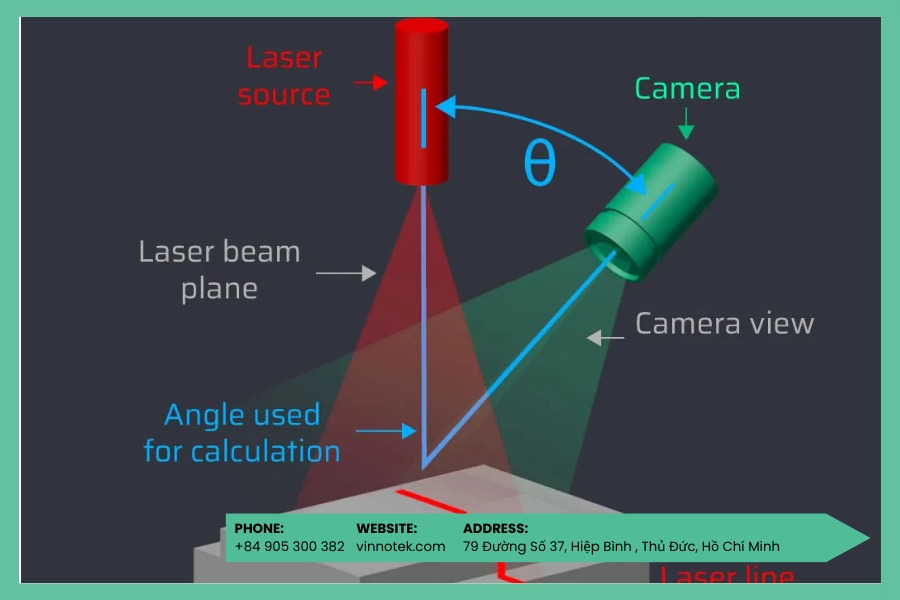

Trong công nghệ scan 3D bằng laser, chúng ta thường gặp hai phương pháp chính. Với laser triangulation, máy quét chiếu một hoặc nhiều tia laser rất nhỏ lên bề mặt vật thể, sau đó camera ghi nhận sự biến dạng của tia laser để tính toán tọa độ 3D.
Do góc giữa tia laser và camera đã được xác định trước, hệ thống có thể nội suy chính xác vị trí điểm trong không gian. Khi bạn di chuyển tia laser quét dọc bề mặt, dữ liệu 3D sẽ được ghi lại liên tục, cho độ chính xác và độ phân giải rất cao, đặc biệt hiệu quả với các bề mặt tối, bóng hoặc phản quang.
Phương pháp thứ hai là Time of Flight, hoạt động dựa trên việc đo thời gian tia laser phát ra và phản xạ trở lại cảm biến. Vì tốc độ ánh sáng là hằng số, người dùng có thể tính chính xác khoảng cách đến bề mặt vật thể. Khi thu thập đủ số lượng phép đo, hệ thống sẽ tạo ra một đám mây điểm (point cloud) dày đặc, phù hợp cho việc quét các đối tượng có kích thước lớn.
2.2 Quét ánh sáng cấu trúc
Quét ánh sáng cấu trúc thường sử dụng một máy chiếu ánh sáng và nhiều camera, hoạt động tương tự như laser triangulation nhưng thay bằng các hoa văn dạng lưới hoặc vân sóng. Chúng ta sẽ thấy các hệ thống này chiếu một mẫu ánh sáng đã biết lên bề mặt vật thể, sau đó camera ghi lại sự biến dạng của mẫu để tính toán hình học 3D.
Thông thường, đèn LED xanh hoặc laser kết hợp với chip DLP sẽ tạo ra các fringe pattern có độ chính xác cao. Khi hoa văn dịch chuyển trên bề mặt, dữ liệu được thu thập để dựng point cloud chi tiết, đặc biệt nổi bật ở các cạnh sắc và bề mặt phức tạp. Tuy nhiên, bạn cũng cần lưu ý rằng ánh sáng môi trường quá mạnh có thể ảnh hưởng đến độ chính xác của phương pháp này.
2.3 Trắc quang 3D
Photogrammetry sử dụng camera thông thường hoặc camera chuyên dụng kết hợp với thuật toán xử lý ảnh để dựng mô hình 3D từ nhiều ảnh 2D chụp ở các góc khác nhau. Người dùng chỉ cần chụp đủ số lượng ảnh bao quanh vật thể, phần mềm sẽ tự động nhận diện các điểm chung và ghép chúng thành một mô hình không gian 3D hoàn chỉnh.
Ưu điểm lớn của phương pháp này là tốc độ thu thập nhanh, chi phí thấp và khả năng giữ lại màu sắc bề mặt, rất phù hợp để quét vật thể lớn, công trình hoặc cảnh quan. Tuy nhiên, chúng ta cần chú ý rằng chất lượng mô hình phụ thuộc nhiều vào độ phân giải ảnh, ánh sáng và khả năng hiển thị chi tiết ở các vùng tối – nơi dễ bị thiếu dữ liệu.
2.4 Chụp cắt lớp vi tính
CT scan bắt đầu bằng việc chụp nhiều ảnh X-ray 2D của vật thể ở các lát cắt khác nhau. Khi các lát cắt này được tổng hợp, hệ thống sẽ tạo ra một mô hình 3D dạng voxel, thể hiện cả hình dạng bên ngoài lẫn cấu trúc bên trong. Chúng ta thường xuất dữ liệu này sang các định dạng như .STL để phục vụ thiết kế, phân tích hoặc in 3D.
Trong công nghiệp, CT scan được đánh giá rất cao nhờ khả năng đo lường chính xác các chi tiết ẩn bên trong mà các hệ thống quang học không thể tiếp cận. Dù vậy, bạn cũng cần cân nhắc hạn chế của phương pháp này, bởi CT scan không phù hợp với các vật thể quá lớn, quá đặc hoặc có cấu trúc vật liệu phức tạp pha trộn.
Có thể bạn quan tâm: Sự kết hợp hoàn hảo tạo nên bộ đôi sát thủ: In 3D và quét 3D.
3. Các dòng máy scan 3D phổ biến
Sau khi nắm được nguyên lý hoạt động của scan 3D, chúng ta sẽ thấy trên thị trường hiện nay có rất nhiều dòng máy scan 3D khác nhau, mỗi loại được thiết kế để đáp ứng một nhu cầu sử dụng cụ thể. Tùy vào độ chính xác, tính linh hoạt và quy mô đối tượng cần quét, các bạn có thể lựa chọn loại máy scan 3D phù hợp trong các nhóm phổ biến dưới đây.

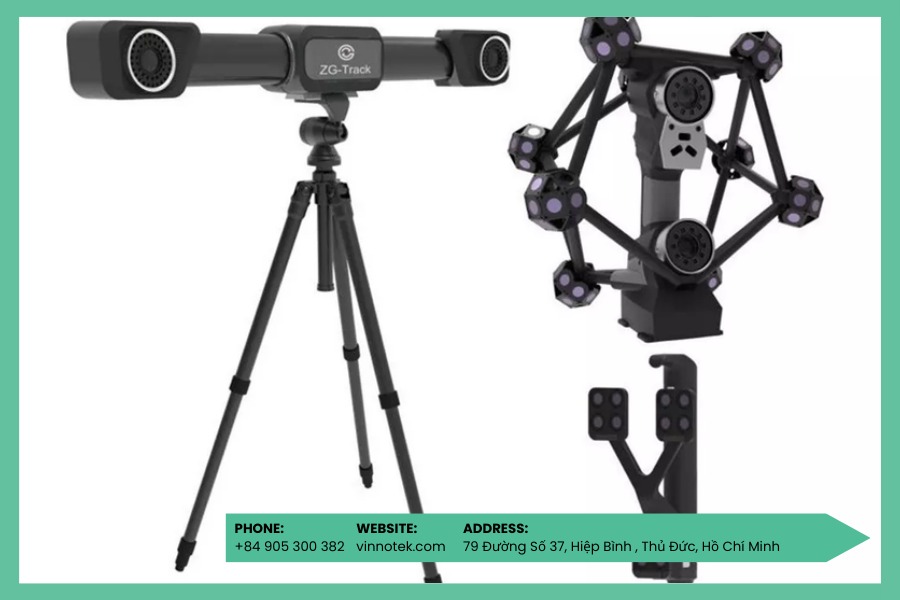

3.1 CMM di động với đầu dò laser dạng đường
CMM di động kết hợp đầu dò tiếp xúc và đầu quét không tiếp xúc mang lại sự linh hoạt cao trong đo kiểm và scan 3D. Chúng ta thường thấy đầu dò tiếp xúc được gắn ở cuối cánh tay khớp nối hoặc được theo dõi bằng hệ thống camera, laser quang học bên ngoài. Trong khi đó, đầu quét laser dạng đường có thể gắn trực tiếp lên tay đo hoặc được tracking độc lập bằng hệ thống quang học.
Nếu bạn làm việc trên các chi tiết lớn, hệ thống tracking quang học thường được ưu tiên vì vùng làm việc có thể mở rộng đến vài mét khối. Ngược lại, CMM dạng tay đòn phù hợp hơn với các chi tiết nhỏ và vừa, nơi cần độ chính xác cao trong không gian hẹp. Việc kết hợp đo tiếp xúc cho các hốc sâu, vùng khuất và scan laser cho bề mặt tự do giúp người dùng xử lý đa dạng hình học một cách hiệu quả.

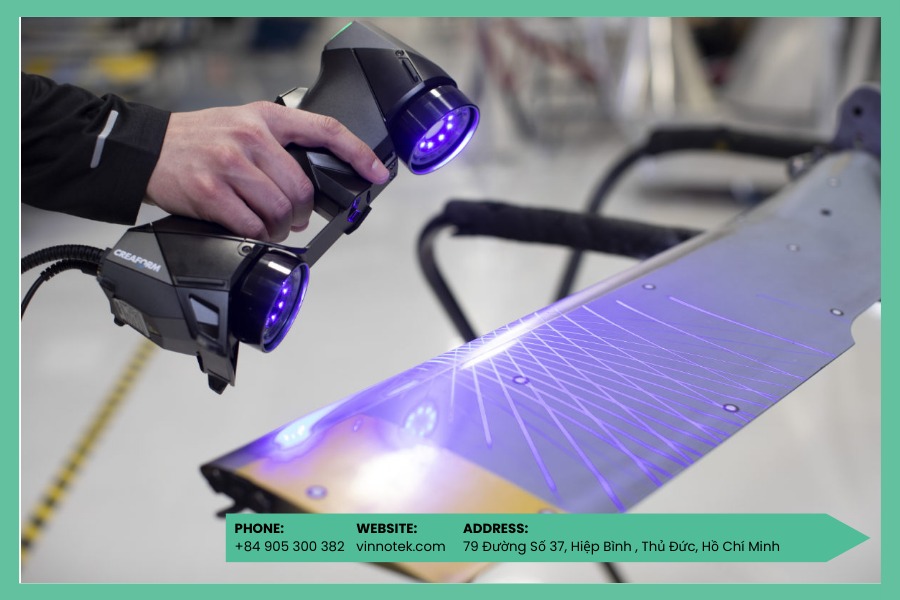

3.2 Máy scan 3D laser cầm tay
Máy scan 3D laser cầm tay là các thiết bị nhỏ gọn, sử dụng laser triangulation với nhiều tia laser để quét bề mặt rất nhanh. Chúng ta chỉ cần di chuyển máy xung quanh vật thể là có thể thu thập dữ liệu liên tục, phù hợp cho môi trường sản xuất và hiện trường.
Trong nhiều trường hợp, bạn sẽ cần dán các marker hình tròn lên bề mặt chi tiết để hệ thống định vị chính xác trong quá trình quét. Dù bước chuẩn bị này tốn thêm thời gian ban đầu, nó lại giúp quá trình scan ổn định hơn, giảm sai số và tăng độ chính xác tổng thể.
3.3 Máy scan 3D ánh sáng cấu trúc cầm tay
Các máy scan ánh sáng cấu trúc cầm tay có kích thước tương đương máy scan laser, nhưng nổi bật ở khả năng ghi nhận cả hình học lẫn màu sắc bề mặt. Người dùng thường lựa chọn dòng máy này để quét nhanh các vật thể kích thước trung bình như cơ thể người, bánh xe hoặc sản phẩm tiêu dùng.
Nguồn sáng an toàn giúp chúng ta dễ dàng quét người thật mà không gây ảnh hưởng đến mắt hay da. Ngoài ra, dòng máy này còn hoạt động hiệu quả với các bề mặt phản xạ, nơi mà một số công nghệ laser gặp khó khăn.
3.4 Máy scan 3D ánh sáng cấu trúc cố định
Máy scan ánh sáng cấu trúc cố định có thể là hệ thống đặt trên tripod hoặc máy để bàn, đáp ứng nhiều dải kích thước vật thể khác nhau. Chúng ta có thể dùng chúng để quét từ các chi tiết rất nhỏ, phức tạp cho đến những đối tượng lớn như toàn bộ thân xe.
Nếu bạn làm việc trong phòng đo kiểm hoặc phòng lab, hệ thống cố định mang lại độ ổn định cao, khả năng lặp lại tốt và chất lượng dữ liệu đồng đều, đặc biệt phù hợp cho kiểm tra chất lượng và reverse engineering.
3.5 Máy scan 3D LIDAR
LIDAR sử dụng nguyên lý đo thời gian phản xạ của tia laser để xác định khoảng cách, từ đó dựng nên mô hình 3D có độ phân giải cao. Khác với các phương pháp dựa trên biến dạng tia laser, chúng ta chỉ cần đo thời gian tia laser đi – về để tính toán hình học không gian.
Ngoài ứng dụng scan vật thể, bạn sẽ thấy LIDAR được dùng rộng rãi trong đo đạc bản đồ, khảo sát địa hình, địa lý và lâm nghiệp, nơi cần quét các khu vực rất lớn với độ chính xác cao.
4. Các ứng dụng của công nghệ scan 3D
Công nghệ scan 3D đang được ứng dụng ngày càng rộng rãi trong nhiều lĩnh vực khác nhau, từ sản xuất công nghiệp đến sáng tạo nội dung số. Tùy theo mục tiêu sử dụng, chúng ta và bạn có thể khai thác dữ liệu scan 3D để phục vụ thiết kế, đo kiểm, tái tạo hay mô phỏng. Dưới đây là những ứng dụng phổ biến của công nghệ scan 3D trong các ngành tiêu biểu hiện nay mà các bạn đọc có thể tham khảo

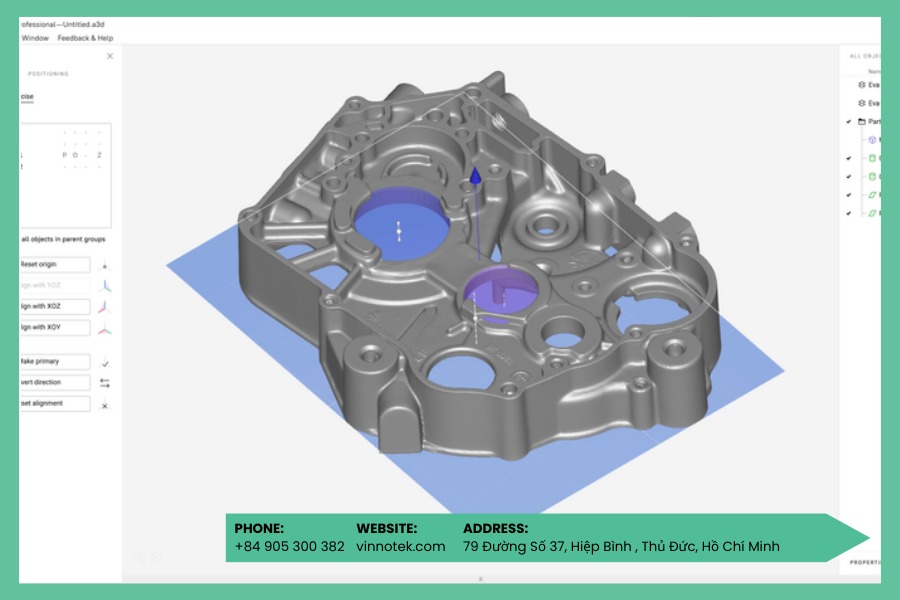

4.1 Ứng dụng trong ngành sản xuất
Trong sản xuất, scan 3D giúp kỹ sư và chúng ta nhanh chóng số hóa các sản phẩm hiện có để phục vụ cải tiến thiết kế. Bạn có thể dùng dữ liệu scan để reverse engineering những chi tiết cũ không còn file CAD, tạo lưới (mesh) trực tiếp cho in 3D mà không cần dựng mô hình từ đầu.
Bên cạnh đó, scan 3D còn hỗ trợ kiểm soát chất lượng chi tiết, thu thập dữ liệu cho phân tích FEA, CFD và tái tạo chính xác đường chạy dao CNC nhằm sản xuất lại các linh kiện đã ngừng lưu hành.

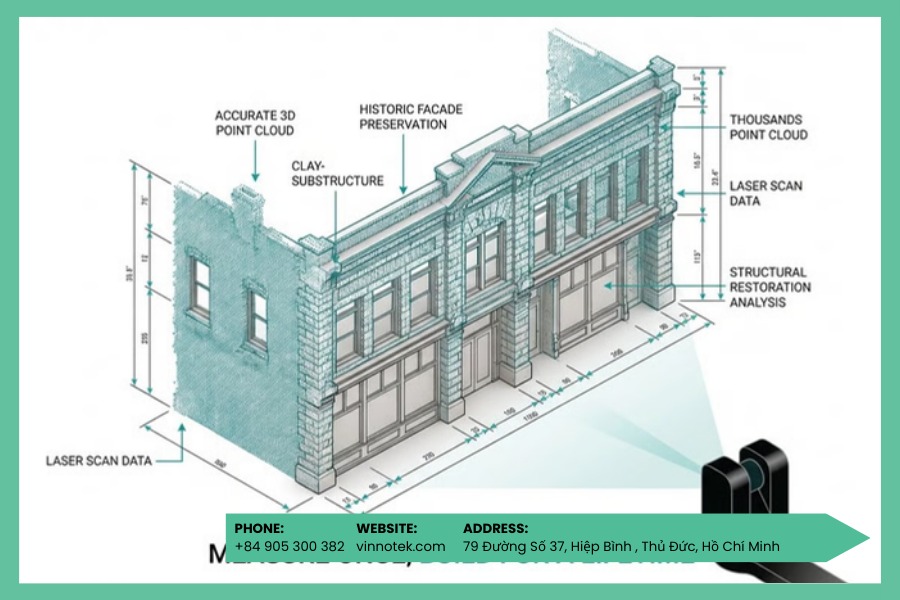

4.2 Ứng dụng trong ngành Kiến trúc, kỹ thuật và xây dựng
Trong lĩnh vực AEC, chúng ta thường dùng scan 3D để ghi nhận hiện trạng công trình (as-built) trước khi cải tạo hoặc mở rộng. Nhờ dữ liệu quét, đơn vị thiết kế có thể lập dự toán mà không cần khảo sát trực tiếp, cập nhật tiến độ cho các bên liên quan và thực hiện kiểm tra kết cấu từ xa.
Ngoài ra, scan 3D còn giúp bạn xây dựng mô hình digital twin phục vụ quản lý, vận hành và bảo trì công trình lâu dài.
4.3 Ứng dụng trong ngành y tế
Với y tế, scan 3D mở ra khả năng cá nhân hóa sản phẩm theo cơ thể người với độ chính xác cao. Bác sĩ và kỹ thuật viên có thể ứng dụng công nghệ này để tạo mão răng, cầu răng, nẹp chỉnh hình, chân tay giả nhẹ và vừa vặn hơn. Scan 3D cũng được dùng để thiết kế implant y tế, mặt nạ phục hồi cho bệnh nhân bỏng hoặc xe lăn theo kích thước riêng.
Bên cạnh đó, chúng ta còn tận dụng quét 3D cơ thể để theo dõi thay đổi hình thể và thu thập dữ liệu bệnh nhân trước – sau phẫu thuật một cách nhanh chóng.
4.4 Ứng dụng trong lĩnh vực giải trí
Trong điện ảnh, game và thực tế ảo, scan 3D giúp nhà sáng tạo xây dựng các nhân vật số và bối cảnh với độ chân thực cao. Bạn có thể quét diễn viên, đạo cụ hoặc môi trường thật để tạo ra các mô hình kỹ thuật số sống động, phục vụ hiệu ứng hình ảnh, game 3D và trải nghiệm VR/AR.
Giải pháp uy tín:
- Nếu doanh nghiệp của bạn đang thắc mắc tìm mua Máy in 3D công nghiệp ở đâu?, Vinnotek chính là câu trả lời với kho máy sẵn sàng bàn giao.
- Vinnotek chuyên cung cấp Phần mềm máy in 3D chính hãng giúp slicing file mượt mà, hỗ trợ cài đặt và training bài bản.
5. Vinnotek – Công ty tiên phong trong lĩnh vực in 3D tại Việt Nam
Vinnotek được biết đến là một trong những đơn vị tiên phong tại Việt Nam trong việc cung cấp giải pháp in 3D toàn diện, từ máy in 3D, vật liệu in 3D đến đào tạo và chuyển giao công nghệ.
Không chỉ phân phối đa dạng các dòng máy in 3D phục vụ nghiên cứu, sản xuất và tạo mẫu, Vinnotek còn mang đến nhiều vật liệu in 3D chất lượng cao như PLA, ABS, PETG, resin và các vật liệu kỹ thuật chuyên dụng, đáp ứng nhu cầu của cả cá nhân lẫn doanh nghiệp.
Bên cạnh sản phẩm, chúng tôi còn chú trọng phát triển cộng đồng in 3D thông qua các hội thảo chuyên môn Metaman và nhiều workshop thực hành được tổ chức định kỳ. Tại đây, bạn có cơ hội tiếp cận kiến thức mới, trải nghiệm trực tiếp máy móc – vật liệu, đồng thời trao đổi kinh nghiệm với các kỹ sư và chuyên gia trong ngành.
Nhờ kết hợp giữa công nghệ, đào tạo và kết nối cộng đồng, Vinnotek không chỉ cung cấp thiết bị in 3D mà còn đồng hành cùng người dùng trên hành trình ứng dụng in 3D hiệu quả vào thực tế.
Kết luận: Qua bài viết, bạn đã nắm được scan in 3D là gì, cách công nghệ này hoạt động, các dòng máy scan 3D phổ biến cũng như những ứng dụng thực tế trong sản xuất, y tế, xây dựng và giải trí.
Khi được ứng dụng đúng cách, scan 3D giúp nâng cao độ chính xác, rút ngắn thời gian thiết kế và tối ưu quy trình số hóa sản phẩm. Nếu các bạn đang có nhu cầu tìm kiếm máy in 3D, vật liệu in 3D phù hợp, Vinnotek sẵn sàng hỗ trợ tư vấn và cung cấp giải pháp phù hợp với từng bài toán thực tế.
