Trong lĩnh vực thiết kế ngược, in 3D và quét 3D là hai công nghệ quan trọng giúp số hóa vật thể thực tế và tái tạo lại dưới dạng mô hình kỹ thuật số để cải tiến sản phẩm. Sự kết hợp giữa quét 3D và in 3D không chỉ rút ngắn thời gian phát triển mà còn mở ra nhiều ứng dụng trong kỹ thuật và sản xuất. Bài viết từ Vinnotek sẽ giúp bạn hiểu rõ vai trò, quy trình và giá trị thực tiễn của hai công nghệ này.
1. In 3D là gì

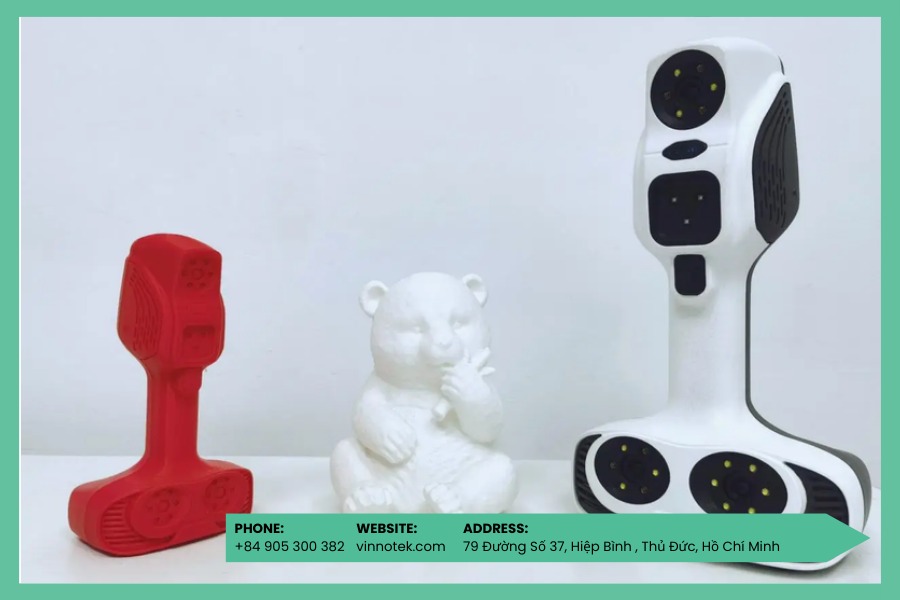

In 3D là công nghệ sản xuất bồi đắp, tạo ra vật thể bằng cách xếp chồng từng lớp vật liệu lên bàn in theo dữ liệu kỹ thuật số. Vật liệu sử dụng rất đa dạng, từ nhựa, kim loại, gốm, nhựa resin cho đến các vật liệu sinh học, tùy theo mục đích ứng dụng.
Để in một vật thể, cần có mô hình 3D được thiết kế bằng CAD hoặc thu thập từ quét 3D. Phần mềm sẽ cắt lớp mô hình và tạo lệnh điều khiển để máy in xây dựng sản phẩm từng lớp cho đến khi hoàn thiện.
2. Quét 3d là gì

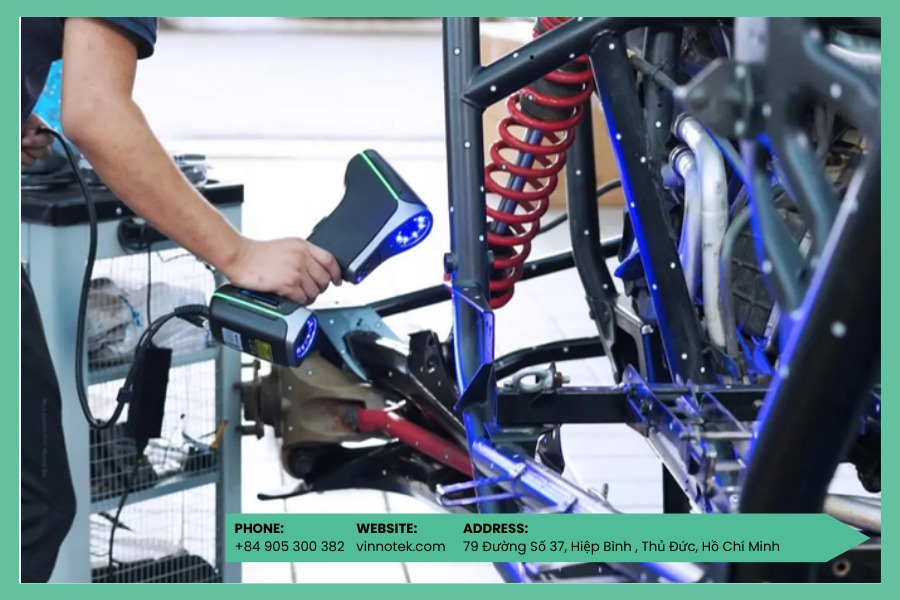

Quét 3d là quá trình số hóa vật thể trong thế giới thực và chuyển chúng thành mô hình kỹ thuật số 3 chiều. Thông qua các máy quét công nghiệp, toàn bộ hoặc một phần hình dạng của vật thể sẽ được ghi nhận, xử lý và tái tạo thành dữ liệu 3D phục vụ cho thiết kế, phân tích hoặc sản xuất.
Công nghệ quét 3D được ứng dụng rộng rãi trong nhiều lĩnh vực như ô tô, hàng không vũ trụ, đóng tàu, đường sắt, cơ khí và sản xuất. Bên cạnh môi trường công nghiệp, thiết bị này còn xuất hiện trong phòng thí nghiệm đại học, lớp học mỹ thuật và nhiều không gian nghiên cứu – sáng tạo khác.
Tham khảo: Khái niệm cơ bản cho người mới bắt đầu: In 3D là gì?
3. Sự kết hợp cộng hưởng giữa quét 3D và in 3D

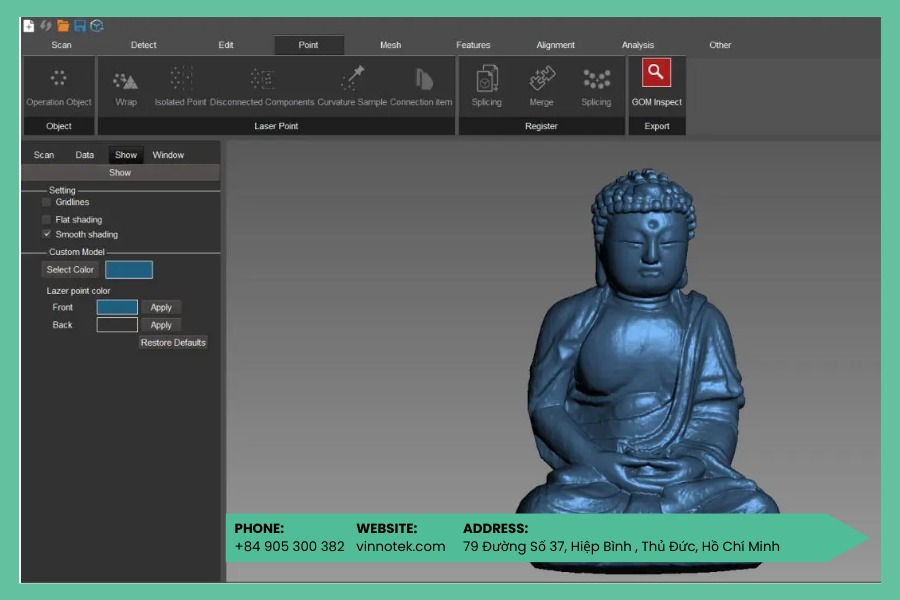

Sự cộng hưởng giữa quét 3D và in 3D mang lại bước tiến lớn về sáng tạo và hiệu quả trong sản xuất hiện đại. Quét 3D cho phép ghi nhận chính xác hình dạng, kích thước, kết cấu bề mặt, thậm chí màu sắc của vật thể thực tế và chuyển đổi chúng thành mô hình kỹ thuật số có độ chính xác cao. Nhờ đó, các chi tiết công nghiệp, linh kiện kỹ thuật hay hiện vật văn hóa đều có thể được số hóa và lưu trữ lâu dài.
Từ dữ liệu này, in 3D giúp hiện thực hóa mô hình số thành sản phẩm vật lý bằng cách tạo hình từng lớp vật liệu. Phương pháp này không chỉ tái tạo nhanh chóng và chính xác các chi tiết phức tạp mà còn cho phép tối ưu thiết kế, bổ sung cấu trúc bên trong và tùy chỉnh theo nhu cầu. Sự kết hợp giữa quét 3D và in 3D vì thế mở ra nhiều cơ hội trong phục dựng, cải tiến và đổi mới sản phẩm.
4. Quy Trình Quét 3D Và Thiết Kế Ngược Để In 3D
Để biến vật thể thực tế thành sản phẩm mới bằng thiết kế ngược, bạn cần nắm rõ quy trình kết hợp quét 3D và in 3D. Từ chuẩn bị vật thể, thu thập dữ liệu, xử lý mesh đến dựng lại CAD và in 3D hoàn thiện – mỗi bước đều quyết định độ chính xác và khả năng cải tiến. Dưới đây là quy trình giúp bạn đọc hình dung cách dữ liệu số được tái tạo thành sản phẩm thực tế.
4.1 Chuẩn Bị Vật Thể Trước Khi Quét

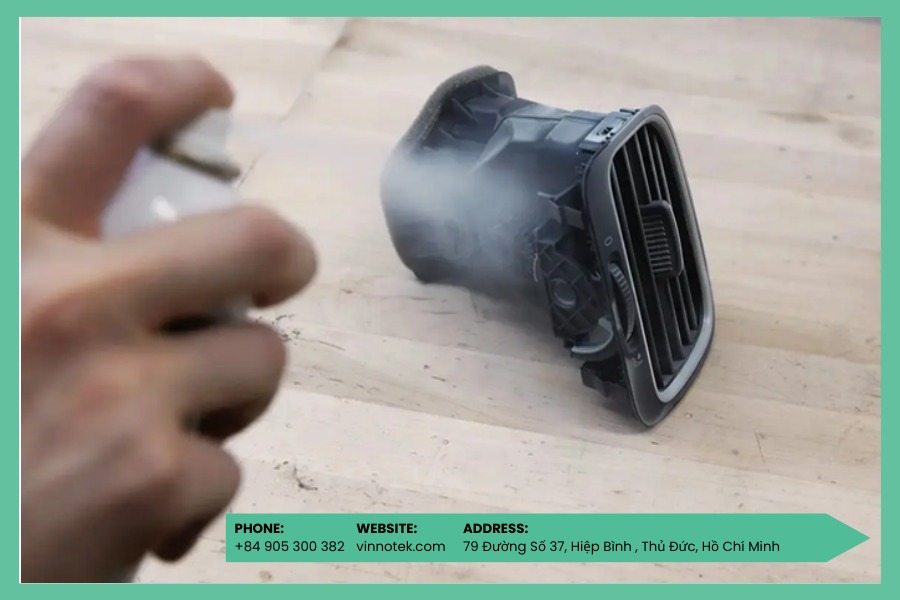

Trước khi quét 3D, bạn nên phủ lên vật thể một lớp bột hoặc sơn mờ tạm thời để giảm độ bóng và hạn chế phản xạ ánh sáng. Ngay cả bề mặt hơi bóng cũng có thể làm giảm chất lượng dữ liệu quét. Với các vật thể phản chiếu mạnh hoặc trong suốt như kim loại đánh bóng hay nhựa trong, lớp phủ mờ gần như bắt buộc để đảm bảo máy quét ghi nhận chính xác hình dạng. Sau khi hoàn tất, lớp phủ này có thể dễ dàng làm sạch.
4.2 Tiến Hành Quét 3D Vật Thể
Sử dụng máy quét 3D có độ chính xác cao để ghi nhận các vùng quan trọng của chi tiết. Các dòng máy quét ánh sáng cấu trúc (structured light) hoặc laser để bàn là lựa chọn phù hợp, với độ chính xác có thể đạt khoảng ±100 micron hoặc tốt hơn, tùy thiết bị.
Trong quá trình quét, bạn có thể cần thay đổi hướng đặt vật thể và thực hiện quét nhiều lần, đặc biệt nếu chi tiết có hốc sâu hoặc khu vực khó tiếp cận. Việc quét bổ sung giúp đảm bảo dữ liệu đầy đủ và hạn chế thiếu sót trên mô hình 3D.
4.3 Xử Lý Và Tối Ưu Lưới Mesh
Sau khi quét, dữ liệu thường được xuất dưới dạng lưới mesh với dung lượng lớn. Nếu không xử lý, file quá nặng có thể khiến các bước dựng CAD sau đó bị chậm hoặc khó thao tác. Phần mềm đi kèm máy quét thường hỗ trợ vá lỗ hổng nhỏ, làm mịn bề mặt và giảm số lượng đa giác để dữ liệu gọn nhẹ hơn.
Bạn nên tối ưu mô hình ở mức hợp lý – giảm dung lượng nhưng vẫn giữ lại các chi tiết quan trọng. Nếu cần kiểm soát sâu hơn trong việc chỉnh sửa và tinh chỉnh mesh, Meshmixer là một công cụ hữu ích và dễ sử dụng.
4.4 Nhập Lưới Mesh Vào Phần Mềm CAD

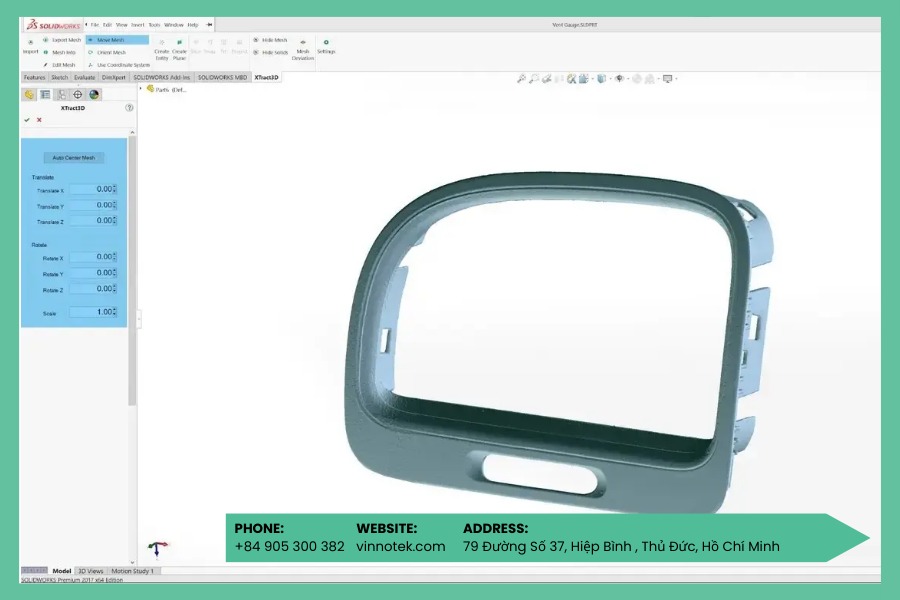

Sau khi tối ưu, lưới mesh sẽ được nhập vào phần mềm CAD có tích hợp công cụ thiết kế ngược. Geomagic for SolidWorks là lựa chọn mạnh mẽ để tái tạo các bề mặt phức tạp hoặc hình dạng hữu cơ. Với các chi tiết có mặt phẳng và cấu trúc đơn giản hơn, Xtract3D là giải pháp gọn nhẹ và tiết kiệm chi phí.
Ở bước này, bạn cần di chuyển và xoay mesh để căn chỉnh chính xác với hệ trục tọa độ hoặc các chi tiết thiết kế sẵn có. Việc xoay và định hướng mô hình theo các mặt nhìn trực giao (orthographic views) sẽ giúp quá trình dựng hình và vẽ lại trở nên dễ dàng, chính xác hơn.
4.5 Tái Tạo Các Bề Mặt Quan Trọng Từ Mesh
Để chuyển dữ liệu quét thành mô hình khối (solid) có thể chỉnh sửa trong CAD, bạn có thể lựa chọn một trong ba phương pháp: tạo bề mặt bán tự động, tự động hoàn toàn hoặc vẽ lại thủ công.

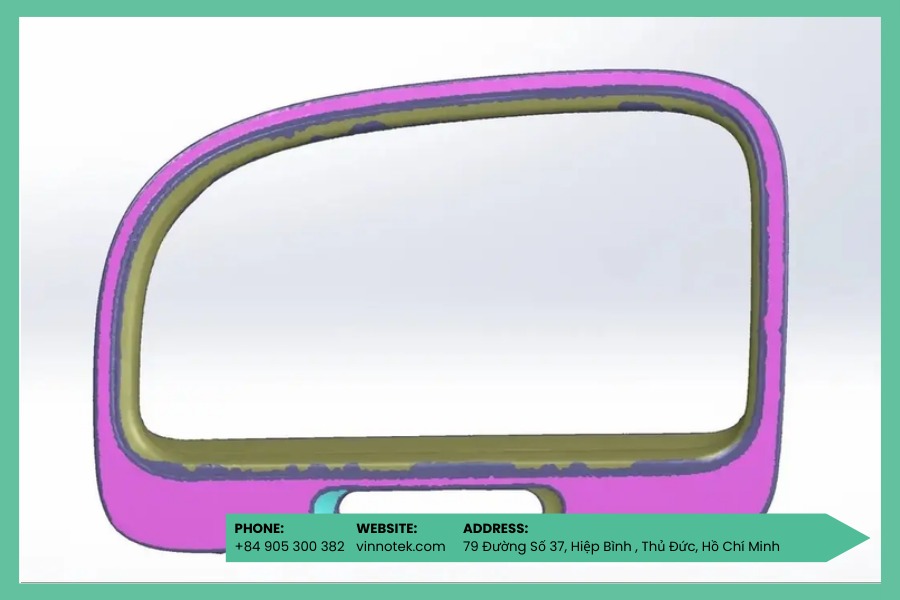

Bán tự động (Semi-automatic surfacing) phù hợp với các bề mặt cong phức tạp. Phần mềm sẽ tự động nhận diện vùng bề mặt trên mesh và tạo các surface tương ứng. Bạn có thể điều chỉnh độ nhạy để phát hiện nhiều hoặc ít vùng hơn, sau đó cắt (trim) và ghép (knit) chúng lại thành khối solid hoàn chỉnh. Cách này giúp tái tạo hình dạng cong chính xác và vẫn đảm bảo khả năng chỉnh sửa cao, đặc biệt khi chi tiết có cạnh sắc nét quan trọng.

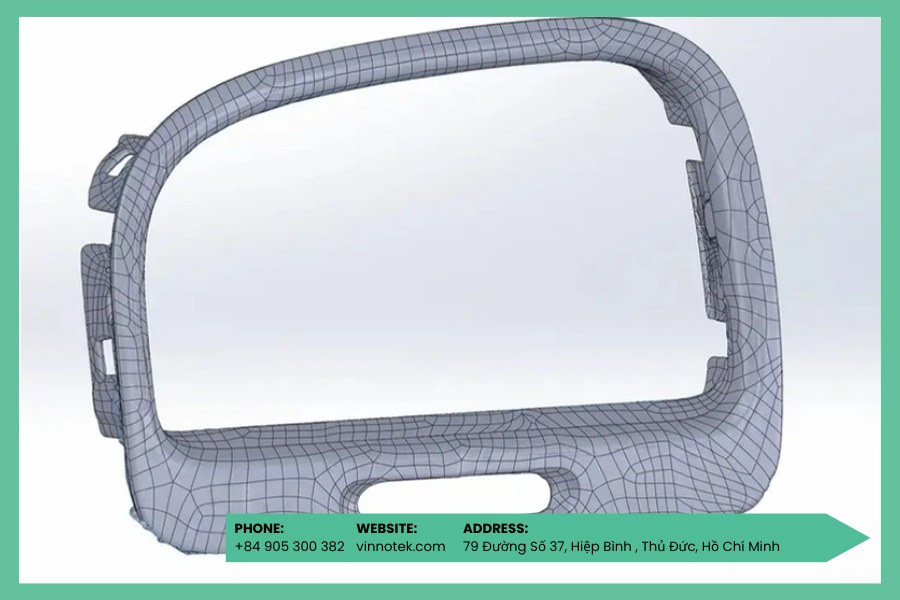

Tự động (Automatic surfacing) cho phép tạo nhanh một mô hình solid từ mesh kín (watertight). Phương pháp này tiết kiệm thời gian, phù hợp khi bạn không cần kiểm soát chi tiết vị trí cạnh, chẳng hạn trong các ứng dụng công thái học hoặc jig hỗ trợ sản xuất. Tuy nhiên, độ chính xác ở các cạnh sắc có thể thấp hơn so với phương pháp bán tự động.
Vẽ lại thủ công (Manual redrawing) thường được áp dụng cho các chi tiết đơn giản như lỗ, gờ, hốc. Bạn có thể sử dụng mesh làm tham chiếu, tạo mặt phẳng sketch và trích xuất tiết diện để dựng lại hình học chính xác. Đây là cách nhanh và hiệu quả khi xử lý các đặc trưng hình học cơ bản.
4.6 Bổ Sung Và Tích Hợp Các Chi Tiết Mới
Sau khi dữ liệu quét đã được chuyển thành mô hình khối (solid), bạn có thể sử dụng nó như một nền tảng để thiết kế và tích hợp các chi tiết mới. Ví dụ, mô hình solid có thể được trừ (subtract) khỏi một khối khác để tạo ra jig hoặc đồ gá giúp cố định chính xác chi tiết ban đầu trong quá trình gia công hay kiểm tra.
Ngoài ra, khi thiết kế các bộ phận đo kiểm (gauge) hoặc linh kiện bổ sung, bạn có thể tham chiếu trực tiếp đến kích thước và đường cong được trích xuất từ mesh bằng phương pháp bán tự động. Cách làm này đảm bảo chi tiết mới khớp chính xác với hình dạng thực tế, đồng thời nâng cao độ chính xác và tính đồng bộ của toàn bộ hệ thống.
4.7 In 3D Thiết Kế Mới

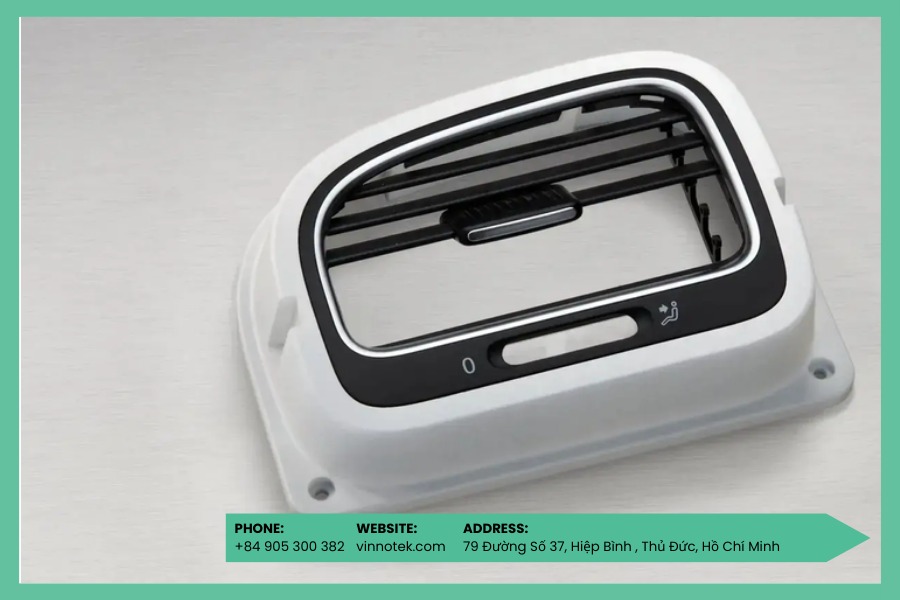

Khi hoàn tất thiết kế, jig có thể được in bằng máy in 3D công nghệ SLA (stereolithography) để đạt độ chính xác cao, tương đương dữ liệu thu được từ máy quét 3D kỹ thuật. Công nghệ SLA cho bề mặt mịn, chi tiết sắc nét và độ sai lệch thấp, phù hợp cho các ứng dụng kỹ thuật đòi hỏi độ khớp chính xác. Ngoài ra, Formlabs cung cấp nhiều dòng resin kỹ thuật với đặc tính cơ học khác nhau, đáp ứng đa dạng nhu cầu sử dụng.
Sau khi in và xử lý hoàn thiện, jig 3D đã sẵn sàng để sử dụng trong quá trình lắp ráp, chẳng hạn như cố định và tích hợp bộ phận gauge mới vào cửa gió OEM một cách chính xác và ổn định.
Tìm hiểu thêm: Kỹ thuật số hóa hình học và trả lời chi tiết cho câu hỏi Scan 3D Là Gì.
5. Các Ứng Dụng Kết Hợp Thiết Kế Ngược Và In 3D
Sự kết hợp giữa thiết kế ngược và in 3D đang mở ra nhiều ứng dụng thực tiễn trong kỹ thuật và đời sống. Từ cải tiến linh kiện cơ khí đến tạo ra sản phẩm công thái học tùy chỉnh, công nghệ này giúp tối ưu độ chính xác và hiệu suất sản xuất. Sau đây là những ứng dụng tiêu biểu của giải pháp này mà mọi người nên quan tâm:
5.1 Ứng Dụng Trong Kỹ Thuật Và Sản Xuất
Khi vòng đời sản phẩm ngày càng rút ngắn, doanh nghiệp cần những công cụ giúp cải tiến linh kiện nhanh chóng và chính xác hơn. Thiết kế ngược kết hợp in 3D mang lại lợi thế lớn trong việc phân tích, tối ưu và tái sản xuất các chi tiết kỹ thuật. Qua những ví dụ dưới đây, bạn sẽ thấy rõ cách công nghệ này được ứng dụng thực tế trong ngành kỹ thuật và sản xuất.
Cải tiến linh kiện ô tô aftermarket: Các nhà sản xuất phụ tùng như Dorman đã ứng dụng quét 3D để phân tích những bộ phận động cơ thường xuyên hỏng, sau đó tái thiết kế và in nguyên mẫu để kiểm chứng. Quy trình này không chỉ giúp khắc phục lỗi của linh kiện OEM mà còn nâng cao hiệu suất và độ bền sản phẩm.
Sản xuất chi tiết chịu nhiệt cho motorsport: Trong lĩnh vực đua xe, việc quét 3D động cơ và không gian lắp đặt giúp kỹ sư thiết kế chính xác các bộ phận như ống góp nạp. In 3D với vật liệu chịu nhiệt cho phép tạo ra chi tiết có độ khớp cao, tránh va chạm với khung xe hoặc hệ thống xả, đồng thời rút ngắn thời gian thử nghiệm.

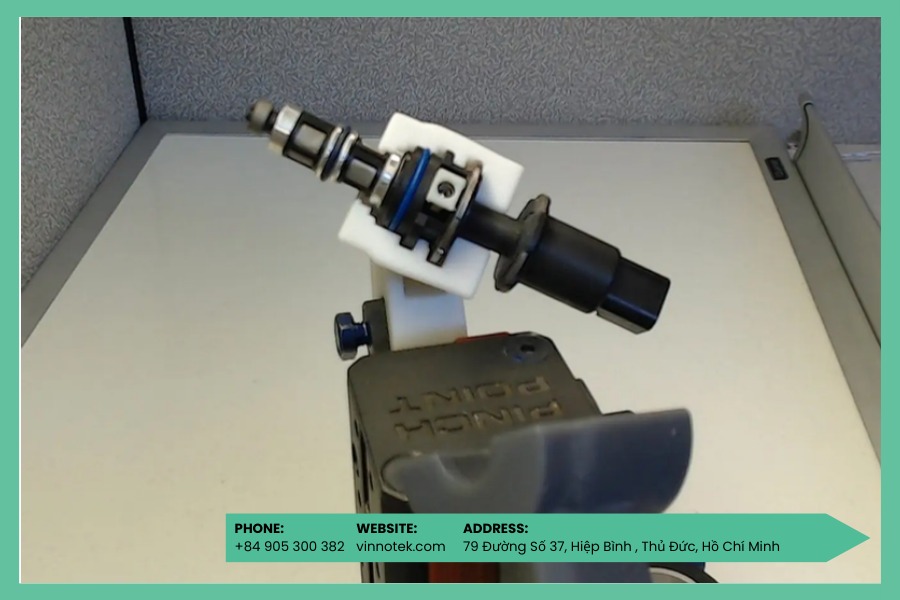

Thiết kế đồ gá và chi tiết tùy chỉnh cho robot: Với các hệ thống tự động hóa như robot gắp – đặt, quét 3D giúp tái tạo chính xác hình dạng linh kiện (ví dụ kim phun nhiên liệu). Từ đó, kỹ sư có thể thiết kế và in 3D ngàm kẹp phù hợp mà không cần đo thủ công từng chi tiết nhỏ, nâng cao độ chính xác và hiệu quả lắp ráp.
5.2 Ứng Dụng Công Thái Học Tùy Chỉnh
Khi một sản phẩm cần được cầm nắm hoặc tiếp xúc với cơ thể trong thời gian dài, yếu tố công thái học (ergonomics) trở nên đặc biệt quan trọng. Một thiết kế có thể thoải mái trong vài phút nhưng lại gây khó chịu sau nhiều giờ sử dụng, thậm chí dẫn đến chấn thương do lặp lại thao tác sai tư thế.
Trong các ứng dụng tùy chỉnh theo từng cá nhân, quét 3D và in 3D là bộ công cụ bổ trợ hiệu quả. Quét 3D giúp ghi nhận chính xác hình dạng cơ thể hoặc bộ phận cần thiết kế, trong khi in 3D cho phép sản xuất các chi tiết riêng biệt theo yêu cầu như lót chỉnh hình (orthotics), tay cầm tùy chỉnh hay gọng kính cá nhân hóa mà không tốn nhiều công đoạn thủ công.
Việc thiết kế ngược các bề mặt hữu cơ thực tế thường đơn giản hơn so với các chi tiết cơ khí có dung sai chặt chẽ, nếu sử dụng đúng công cụ. Chức năng Auto Surface trong các phần mềm chuyên dụng có thể chuyển dữ liệu quét (STL) thành bề mặt CAD mượt, đồng thời loại bỏ nhiễu hoặc gồ ghề.
Sau khi có mô hình có thể chỉnh sửa, bạn dễ dàng thêm hoặc bớt các đặc trưng kỹ thuật như lỗ bắt vít, tấm gá hay bề mặt lắp ghép để sản phẩm tương thích với các bộ phận tiêu chuẩn khác.
6. Case Study: SCANOLOGY Hỗ Trợ Tái Thiết Kế Chân Tay Giả Cho Bệnh Nhân
Bối cảnh: Một bệnh nhân bị chấn thương nặng ở chi dưới do tai nạn giao thông và buộc phải cắt cụt chân. Phương pháp chế tạo chân giả truyền thống không đáp ứng được độ vừa vặn và sự thoải mái cần thiết cho quá trình sử dụng lâu dài.
Giải pháp ứng dụng quét 3D và in 3D

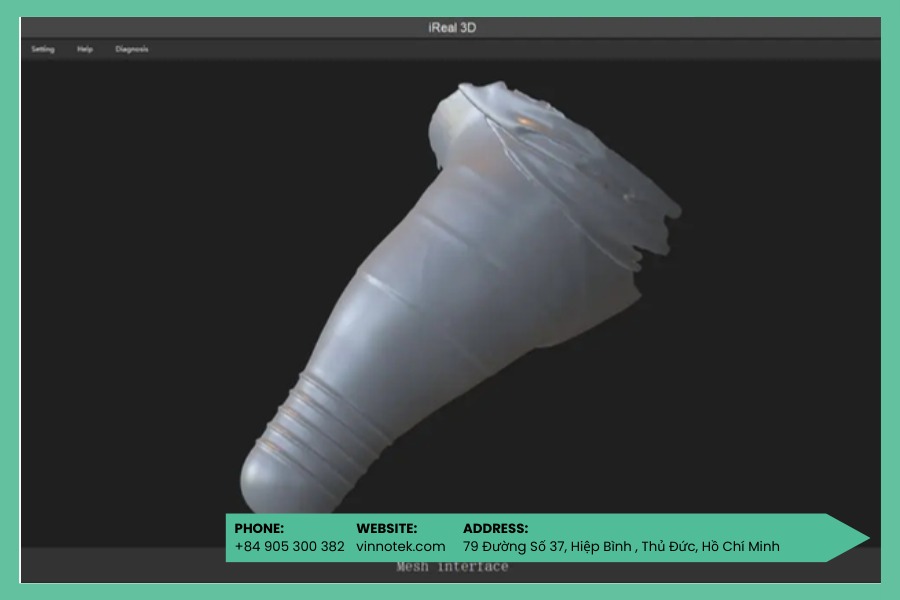

SCANOLOGY đã sử dụng máy quét 3D để ghi nhận chính xác hình dạng và kích thước phần chi còn lại của bệnh nhân. Dữ liệu này được đưa vào phần mềm CAD để thiết kế mô hình chân giả phù hợp với cấu trúc cơ thể thực tế.
Dựa trên nhu cầu cá nhân, đội ngũ kỹ thuật tùy chỉnh hình dạng, cấu trúc và vật liệu nhằm tối ưu độ ôm sát và sự thoải mái. Sau đó, chân giả được sản xuất bằng công nghệ in 3D với vật liệu bền, nhẹ nhưng đảm bảo độ ổn định cơ học.
Cuối cùng, bệnh nhân được thử và điều chỉnh lại nếu cần để đảm bảo sự vừa vặn tối đa. Nhờ quy trình này, giải pháp chân giả không chỉ chính xác hơn mà còn nâng cao chất lượng sống cho người sử dụng.
Đối tác tin cậy:
- Vinnotek tự hào là Công ty bán máy in 3D công nghiệp top đầu Việt Nam, cam kết chất lượng dịch vụ đẳng cấp quốc tế.
- Trải nghiệm Phần mềm in 3D phục vụ sản xuất tối tân nhất được Vinnotek nhập khẩu và phân phối trực tiếp với giá sỉ.
7. Vinnotek – Đối tác tin cậy trong lĩnh vực in 3D tại thị trường Việt Nam
Tại thị trường Việt Nam, Vinnotek được biết đến là đơn vị hoạt động chuyên sâu trong lĩnh vực in 3D với danh mục đa dạng từ máy in 3D công nghiệp, máy in resin, FDM đến các giải pháp in chính xác cao phục vụ kỹ thuật và sản xuất. Bên cạnh thiết bị, Vinnotek còn cung cấp nhiều dòng vật liệu in 3D như filament kỹ thuật, resin chuyên dụng, vật liệu chịu nhiệt và vật liệu cơ tính cao, đáp ứng nhu cầu từ tạo mẫu nhanh đến sản xuất ứng dụng thực tế.
Không chỉ phân phối công nghệ, chúng tôi còn ổ chức các chương trình chia sẻ kiến thức như Metaman Workshop, nhằm cập nhật xu hướng mới về in 3D trong sản xuất hiện đại. Thông qua các hội thảo chuyên đề, doanh nghiệp và kỹ sư tại Việt Nam có cơ hội tiếp cận giải pháp thực tiễn, trao đổi kinh nghiệm và mở rộng ứng dụng công nghệ 3D vào hoạt động sản xuất – nghiên cứu.
Kết luận: Tóm lại, trong lĩnh vực thiết kế ngược, in 3D và quét 3D là hai công nghệ bổ trợ mạnh mẽ giúp doanh nghiệp số hóa vật thể thực tế, tối ưu thiết kế và rút ngắn chu kỳ phát triển sản phẩm. Khi được triển khai đúng quy trình, sự kết hợp này không chỉ nâng cao độ chính xác mà còn mở rộng khả năng tùy chỉnh và cải tiến trong kỹ thuật – sản xuất. Nếu bạn có nhu cầu tìm hiểu và đầu tư máy in 3D, hãy liên hệ Vinnotek để được tư vấn giải pháp phù hợp với nhu cầu ứng dụng thực tế.
