Mô hình giải phẫu 3D in từ dữ liệu CT/MRI của chính bệnh nhân đang dần trở thành một phần quan trọng trong quy trình chuẩn bị cho các ca phẫu thuật phức tạp. Thay vì chỉ quan sát cấu trúc trên màn hình, bác sĩ có thể cầm trực tiếp một mô hình vật lý để nhìn, xoay và đánh giá toàn bộ tương quan giải phẫu trước khi vào phòng mổ.
Theo góc nhìn của Vinnotek, giá trị lớn nhất của mô hình giải phẫu 3D không nằm ở việc “in ra cho dễ hình dung”, mà ở khả năng biến dữ liệu hình ảnh thành công cụ ra quyết định lâm sàng.
Trong những ca có dị thường giải phẫu, nhiều cấu trúc chồng lấp hoặc biên cắt khó xác định, mô hình 3D giúp đội ngũ phẫu thuật chuẩn bị kỹ hơn và tự tin hơn trước can thiệp.
1. Mô hình giải phẫu 3D giải quyết vấn đề gì?
Bác sĩ phẫu thuật vốn đã rất thành thạo trong việc đọc CT và MRI. Tuy nhiên, có một giới hạn mà hình ảnh 2D luôn gặp phải: rất khó truyền đạt đầy đủ mối quan hệ không gian ba chiều giữa các cấu trúc giải phẫu trong các ca bệnh phức tạp.
Ví dụ, một khối u não nằm cách bó thần kinh quan trọng bao xa, một dị tật tim bẩm sinh có liên quan thế nào đến đường ra thất phải, hay một khuyết xương chậu sau cắt u có biên dạng ra sao để đặt implant. Những câu hỏi này vẫn có thể được bác sĩ trả lời dựa trên kinh nghiệm và tái tạo 3D trên màn hình, nhưng mô hình vật lý mang lại một cách tiếp cận trực quan hơn rất nhiều.
Khi toàn bộ thông tin không gian được chuyển thành một vật thể có thể cầm trên tay, bác sĩ không chỉ “thấy” mà còn “cảm nhận” được hình học của ca mổ. Đây chính là lý do mô hình giải phẫu 3D ngày càng được sử dụng nhiều hơn trong lập kế hoạch tiền phẫu.
2. Khi nào mô hình giải phẫu 3D thực sự cần thiết?
Không phải ca mổ nào cũng cần in mô hình 3D. Với những ca giải phẫu điển hình, cấu trúc rõ ràng và phương án can thiệp quen thuộc, CT/MRI cùng kinh nghiệm lâm sàng thường đã đủ.
Mô hình giải phẫu 3D phát huy hiệu quả rõ nhất trong những trường hợp sau:
- Dị thường giải phẫu phức tạp, đặc biệt trong tim bẩm sinh hoặc thần kinh.
- Tổn thương có nhiều cấu trúc chồng lấp như khối u gần mạch máu hoặc thần kinh.
- Gãy xương nhiều mảnh, khuyết xương lớn hoặc cần tái tạo hình học chính xác.
- Các ca cần phối hợp nhiều chuyên khoa trong cùng một kế hoạch phẫu thuật.
- Trường hợp cần trao đổi trực quan giữa bác sĩ, bệnh nhân và người nhà trước can thiệp.
Theo Vinnotek, đây là điểm quan trọng khi cơ sở y tế cân nhắc triển khai in 3D tại chỗ: mục tiêu không phải là in mô hình cho mọi ca, mà là chọn đúng nhóm ca có giá trị lâm sàng cao nhất.
Gợi ý đọc thêm: giải pháp in 3D trong y tế đang mở rộng mạnh mẽ từ implant, thiết bị hỗ trợ đến quy trình sản xuất dụng cụ phẫu thuật.
3. Ứng dụng trong phẫu thuật tim

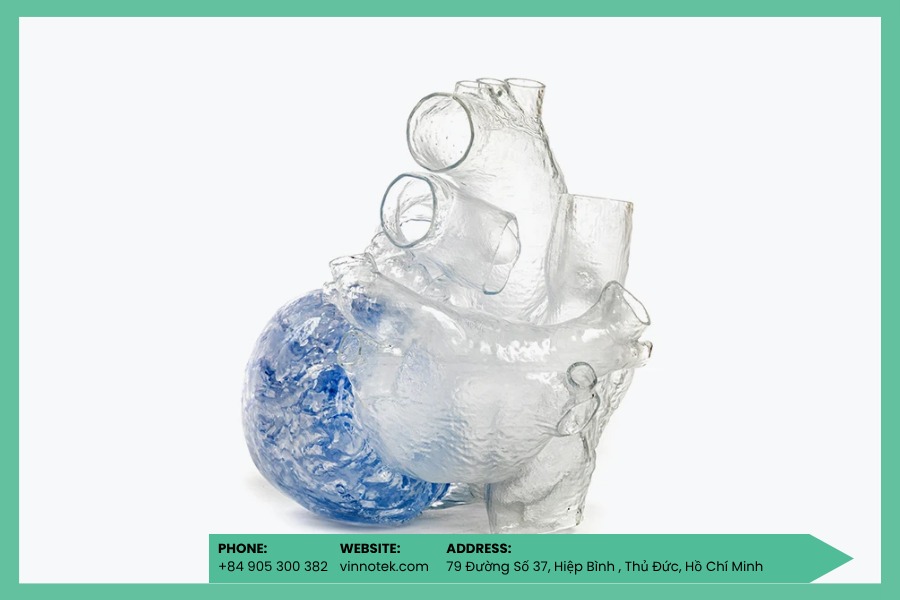

Tim bẩm sinh là một trong những nhóm ứng dụng tiêu biểu nhất của mô hình giải phẫu 3D. Lý do là không có hai trái tim dị tật phức tạp nào hoàn toàn giống nhau về kích thước, hướng đi của dòng máu hay vị trí tương quan giữa các buồng tim và mạch lớn.
Với các bệnh như Tetralogy of Fallot, Double Outlet Right Ventricle hay các bất thường cấu trúc phức tạp khác, mô hình tim 3D giúp phẫu thuật viên hiểu rõ hơn hình học thực tế của từng ca. Điều này đặc biệt hữu ích khi cần quyết định đường tiếp cận, chiến lược sửa chữa và mức độ can thiệp cần thiết.
Trong thực tế, mô hình tim 3D thường được in bằng resin cứng hoặc resin trong để bác sĩ quan sát được cả cấu trúc bên ngoài lẫn buồng tim bên trong. Với các bài toán cần mô phỏng độ mềm của mô tim và mạch máu, vật liệu flexible cũng có thể được sử dụng để tăng tính thực hành trước mổ.

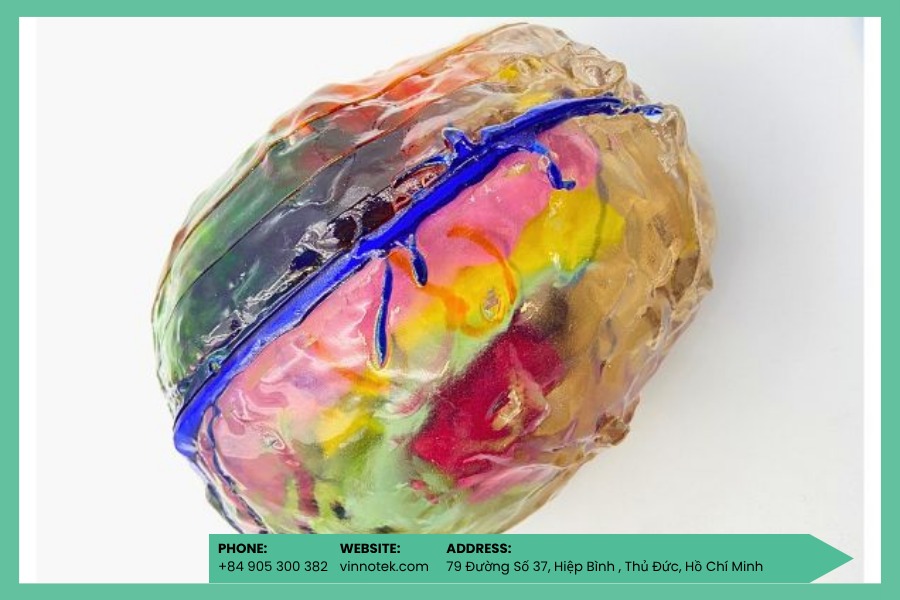

4. Ứng dụng trong phẫu thuật thần kinh
Trong phẫu thuật thần kinh, giá trị của mô hình 3D đặc biệt rõ vì đây là lĩnh vực gần như không có chỗ cho sai lệch trong tiếp cận. Một đường mở sọ đã quyết định thì gần như không thể “thử rồi sửa” như ở nhiều phẫu thuật khác.
Với khối u não, dị dạng mạch máu não, nền sọ, mô hình 3D giúp bác sĩ hình dung trước đường vào và tương quan giải phẫu giữa tổn thương với mạch máu và vùng thần kinh lân cận. Đây là lớp thông tin rất giá trị mà hình ảnh 2D đôi khi không thể truyền tải trọn vẹn, ngay cả khi đã có tái tạo 3D trên màn hình.
Ngoài vai trò lâm sàng, mô hình giải phẫu 3D còn rất hữu ích trong đào tạo ngoại thần kinh. Với những bệnh lý cần kỹ năng định hướng không gian cao, mô hình giúp bác sĩ trẻ luyện tập nhiều lần trước khi bước vào ca mổ thật.
5. Ứng dụng trong chỉnh hình và phẫu thuật xương

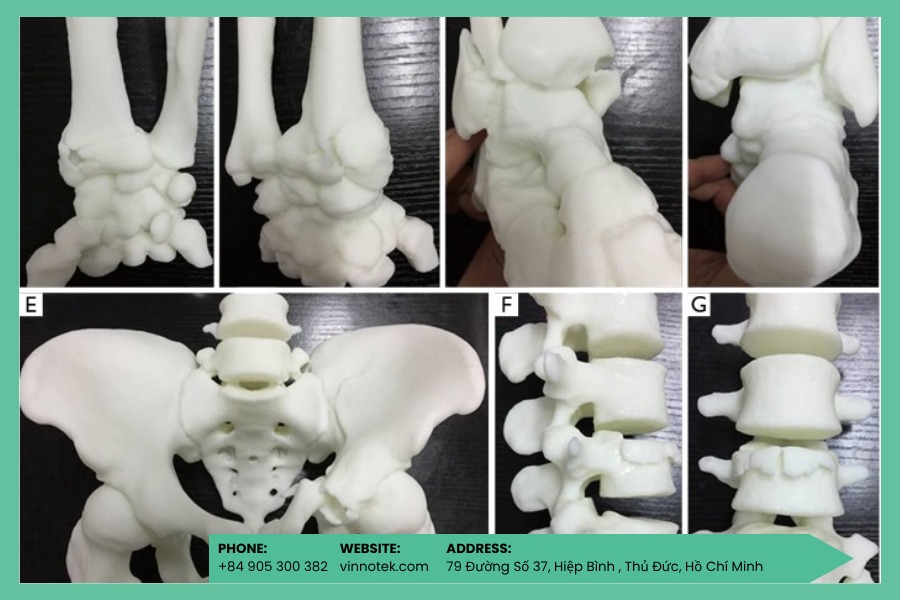

Trong chỉnh hình, mô hình xương 3D thường mang lại giá trị rất rõ ràng vì xương là cấu trúc dễ phân đoạn từ CT và rất phù hợp với mô hình vật lý tỷ lệ 1:1.
Với gãy xương phức tạp như acetabulum, khung chậu, đầu dưới xương quay hoặc các ca đa mảnh, mô hình 3D cho phép phẫu thuật viên xem trước hướng gãy, xác định chiến lược nắn chỉnh và thử trước vị trí đặt vít hoặc plate. Điều này giúp giảm bớt thao tác “vừa mổ vừa quyết định” trong phòng mổ.
Mô hình xương cũng đặc biệt hữu ích trong các ca revision, tái tạo khuyết xương hoặc implant tùy chỉnh. Khi bác sĩ có thể thử trước implant trên mô hình xương của bệnh nhân, nguy cơ sai fit khi mổ sẽ giảm đi đáng kể.
Xem thêm công nghệ: máy in 3D SLA – giải pháp tạo mẫu có độ chi tiết cao, phù hợp cho y tế, nha khoa và sản phẩm yêu cầu độ mịn bề mặt.
6. Ứng dụng trong phẫu thuật khối u

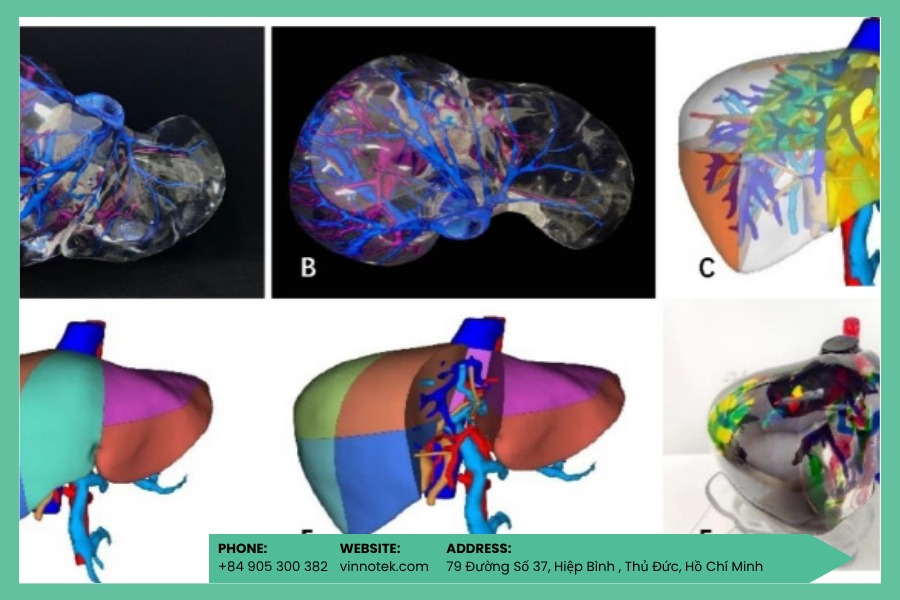

Với các ca phẫu thuật ung thư, mô hình 3D giúp làm rõ mối quan hệ không gian giữa khối u với mô lành, mạch máu và các cấu trúc chức năng xung quanh. Đây là giá trị rất lớn trong các ca u hàm mặt, gan mật tụy, xương hoặc các khối u vùng chậu.
Một mô hình được mã hóa màu hợp lý có thể cho phép bác sĩ nhìn rõ phần khối u, phần nhu mô cơ quan còn lại và hệ mạch liên quan chỉ trong một lần quan sát. So với việc phải chuyển đổi liên tục giữa nhiều lát cắt và nhiều mặt phẳng ảnh, đây là cách tiếp cận trực quan hơn và phù hợp hơn cho thảo luận đa chuyên khoa.
Theo Vinnotek, trong ung thư phẫu thuật, mô hình 3D đặc biệt có giá trị khi cần xác định biên cắt, lên kế hoạch tái tạo ngay sau cắt hoặc chuẩn bị kỹ cho các ca có rủi ro mất máu cao.
7. Công nghệ in nào phù hợp cho mô hình giải phẫu 3D?
Khác với implant cấy ghép, mô hình giải phẫu 3D không đòi hỏi tương thích sinh học dài hạn trong cơ thể. Nhưng đổi lại, yêu cầu về độ chính xác hình học và khả năng tái hiện chi tiết nhỏ lại rất cao.
Hai công nghệ phù hợp nhất hiện nay là SLA và DLP.
7.1 SLA cho mô hình lớn, chi tiết cao

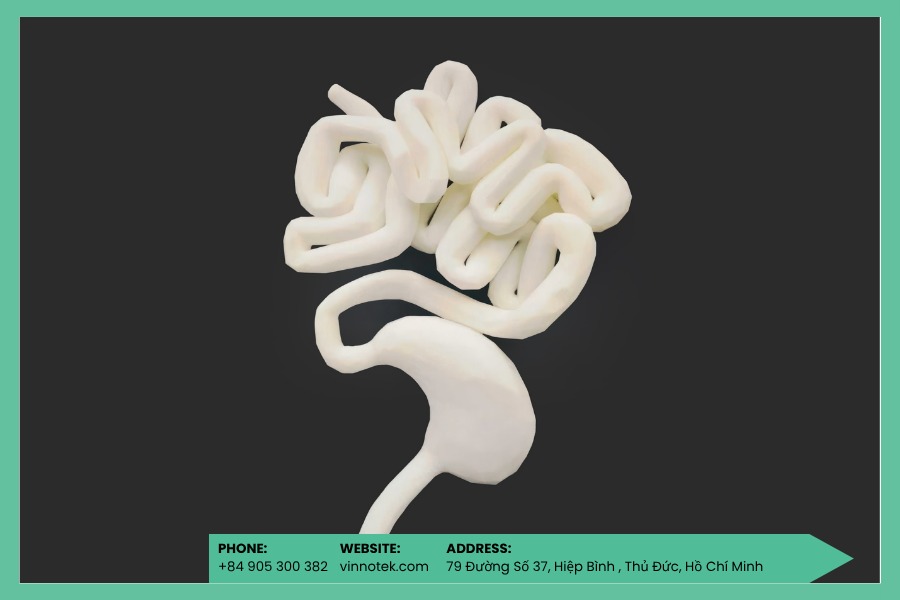

SLA là công nghệ dùng laser để quét từng điểm trên lớp resin lỏng. Ưu điểm lớn là độ chính xác cao, bề mặt đẹp và thể hiện tốt các chi tiết mảnh như thành mạch, cấu trúc sọ mặt hoặc bề mặt xương phức tạp.
Với các bệnh viện hoặc trung tâm phẫu thuật cần in mô hình kích thước lớn như toàn hộp sọ, khung chậu hay cột sống dài, các hệ SLA công nghiệp là lựa chọn phù hợp hơn vì vừa giữ được độ chi tiết, vừa đáp ứng build volume lớn.

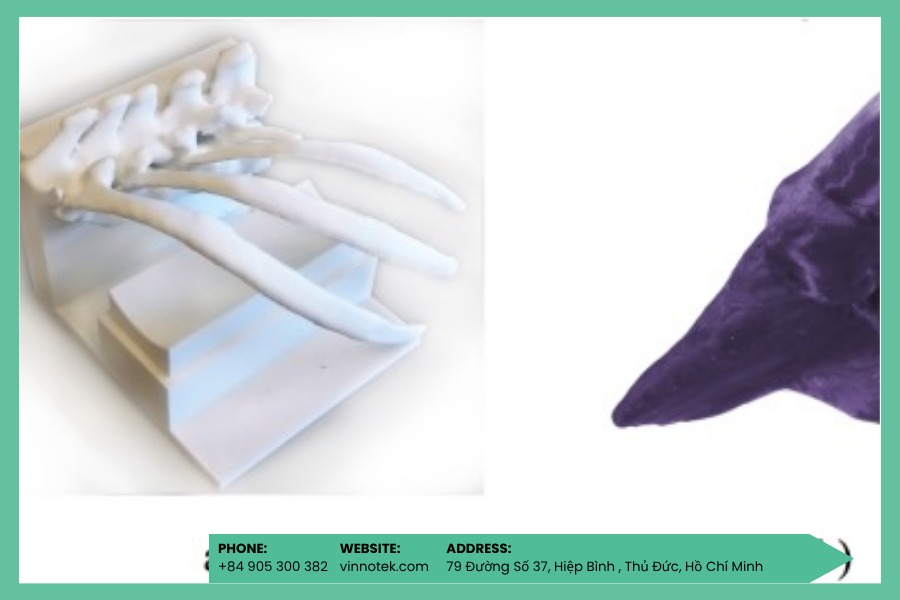

7.2 DLP cho mô hình vừa và nhỏ cần lấy nhanh
DLP dùng ánh sáng để đóng rắn cả một lớp cùng lúc, vì vậy thường cho tốc độ nhanh hơn ở các mô hình vừa và nhỏ. Đây là lựa chọn phù hợp khi cơ sở y tế cần turnaround nhanh trong ngày, đặc biệt với các mô hình xương khớp, sọ mặt hoặc nha khoa.
Theo góc nhìn của Vinnotek, nếu đơn vị đang triển khai point-of-care 3D printing, việc chọn SLA hay DLP không nên dựa vào công nghệ nào “tốt hơn”, mà nên dựa vào loại ca bệnh, kích thước mô hình và tốc độ cần đáp ứng.

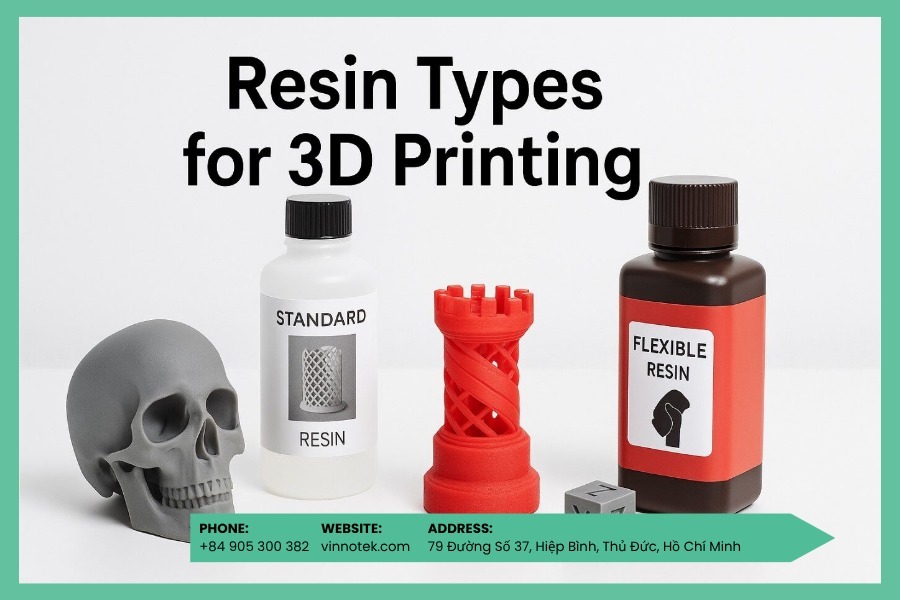

8. Chọn vật liệu theo từng ứng dụng
Vật liệu cho mô hình giải phẫu 3D cần được chọn theo mục đích sử dụng, không phải chỉ theo tiêu chí “in được là được”.
- Xương, hộp sọ: Resin cứng màu trắng hoặc màu xương, phù hợp với mô hình cần độ cứng tốt và có thể khoan hoặc cưa mô phỏng.
- Tim, mạch máu: Resin trong suốt hoặc bán trong, giúp quan sát cấu trúc bên trong tốt hơn.
- Mô mềm, cơ quan: Flexible resin, phù hợp khi cần mô phỏng độ mềm tương đối của mô thật.
- Khối u cần phân biệt: Có thể dùng nhiều phần riêng hoặc xử lý màu sau in để tách biệt cấu trúc rõ ràng.
- Mô hình đào tạo lặp lại: Resin ABS-like hoặc vật liệu bền, phù hợp với mô hình cần thao tác nhiều lần.
Việc chọn đúng vật liệu giúp mô hình phục vụ đúng mục tiêu: có mô hình để quan sát, có mô hình để mô phỏng thao tác, và có mô hình để đào tạo.
Có thể bạn quan tâm
- Implant tùy chỉnh (xương hàm, hộp sọ, khớp háng) đang được cá nhân hóa bằng công nghệ in 3D để tăng độ khớp giải phẫu và hiệu quả phẫu thuật.
- In 3D prototype thiết bị y tế giúp rút ngắn thời gian R&D và kiểm tra thiết kế trước khi sản xuất hàng loạt.
- In 3D khay đựng dụng cụ phẫu thuật hỗ trợ tối ưu hóa quy trình vô trùng và sắp xếp dụng cụ trong phòng mổ.
9. Quy trình tạo mô hình giải phẫu 3D từ DICOM
Để tạo ra một mô hình giải phẫu 3D usable trong lâm sàng, quy trình thường đi qua bốn bước chính.

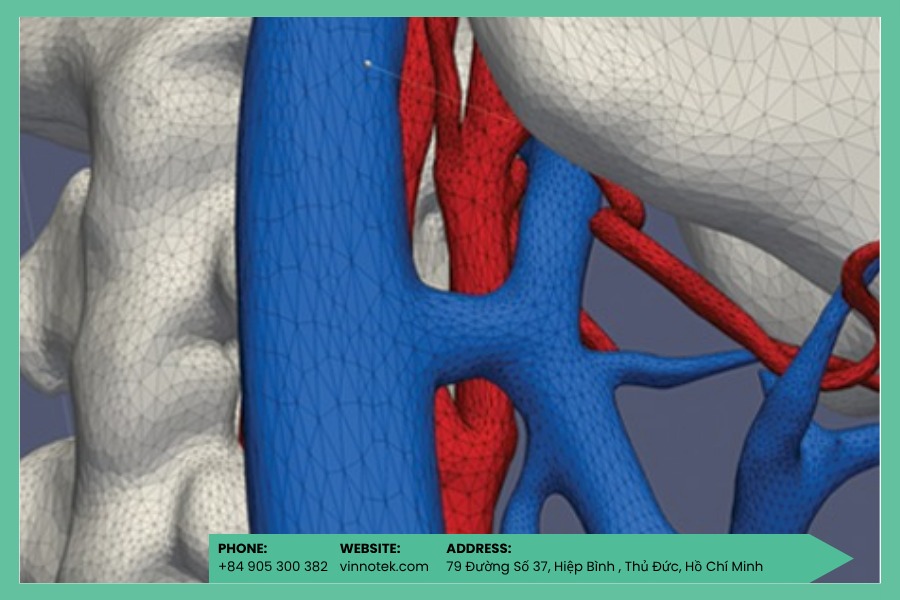

9.1. Segmentation từ dữ liệu CT/MRI
Dữ liệu DICOM từ CT hoặc MRI sẽ được đưa vào phần mềm chuyên dụng để phân đoạn từng cấu trúc cần in như xương, khối u, mạch máu hoặc nhu mô. Đây là bước quan trọng nhất vì độ chính xác của mô hình phụ thuộc trực tiếp vào chất lượng segmentation.
Theo kinh nghiệm triển khai thực tế, segmentation vẫn là công đoạn đòi hỏi kiến thức giải phẫu và sự phối hợp chặt giữa bác sĩ với kỹ sư hoặc kỹ thuật viên hình ảnh.

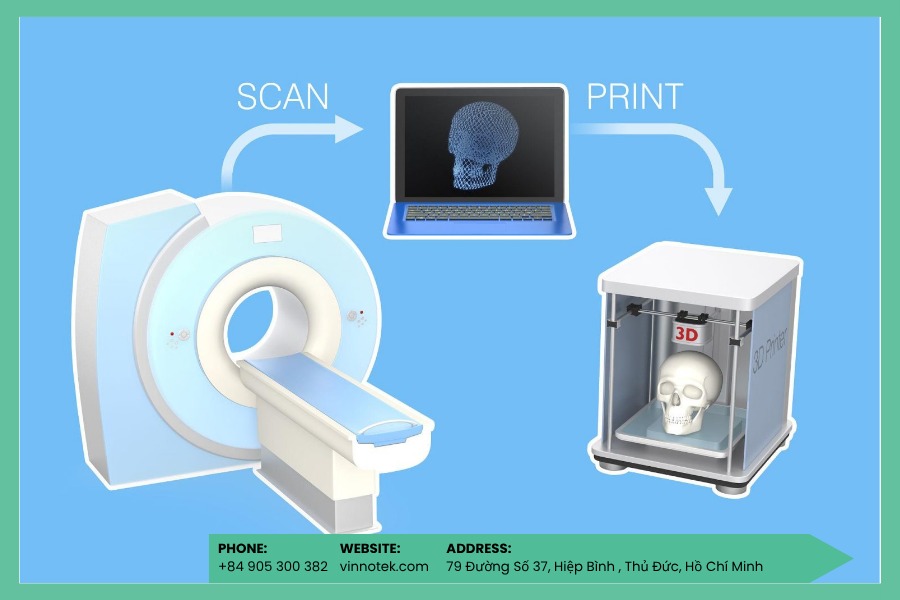

9.2. Xuất STL và kiểm tra dữ liệu
Sau khi phân đoạn xong, từng cấu trúc được xuất thành file 3D để kiểm tra lỗi hình học. Những lỗi như bề mặt hở, mặt đảo hoặc giao cắt sai có thể khiến mô hình in ra bị thiếu chi tiết hoặc hỏng hoàn toàn.
Đây là lý do phần mềm chuẩn bị dữ liệu giữ vai trò rất quan trọng trong workflow in 3D y tế.
9.3. In mô hình
Tùy theo kích thước, độ chi tiết và thời gian cần lấy mẫu, mô hình sẽ được in trên hệ SLA hoặc DLP phù hợp. Với những mô hình đơn giản, thời gian có thể chỉ tính bằng vài giờ. Với mô hình nhiều cấu trúc hoặc kích thước lớn, thời gian sẽ dài hơn.

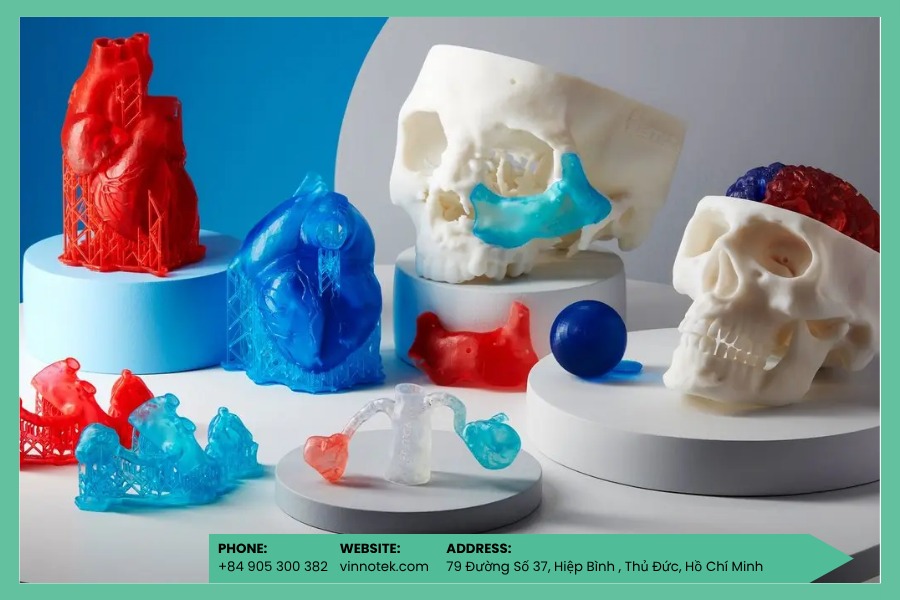

9.4. Hậu xử lý và hoàn thiện
Sau in, mô hình cần được rửa sạch resin thừa, post-cure dưới UV, tháo support và hoàn thiện bề mặt. Nếu mô hình có nhiều cấu trúc khác nhau, giai đoạn lắp ráp và đánh dấu màu cũng rất quan trọng để mô hình dễ đọc trong môi trường lâm sàng.
Trong nhiều trường hợp không khẩn cấp, toàn bộ quy trình từ nhận dữ liệu đến khi mô hình sẵn sàng có thể hoàn thành trong vòng 24–72 giờ.
10. Giá trị của mô hình giải phẫu 3D trong thực hành lâm sàng
Điểm quan trọng nhất của mô hình giải phẫu 3D là giúp bác sĩ đưa ra quyết định tốt hơn trước khi mổ. Khi cầm một mô hình tỷ lệ 1:1 trên tay, phẫu thuật viên có thể hình dung rõ hơn đường tiếp cận, vị trí cấu trúc nguy cơ, phạm vi cắt bỏ và chiến lược tái tạo.
Ngoài ra, mô hình còn giúp cải thiện giao tiếp giữa các thành viên trong ekip. Bác sĩ chẩn đoán hình ảnh, phẫu thuật viên, gây mê và thậm chí cả bệnh nhân hoặc người nhà có thể cùng nhìn vào một vật thể cụ thể thay vì mỗi người diễn giải hình ảnh theo cách riêng.
Theo Vinnotek, đây là lý do mô hình giải phẫu 3D ngày càng phù hợp với các trung tâm phẫu thuật lớn, nơi yêu cầu phối hợp đa chuyên khoa ngày càng cao và quyết định lâm sàng cần được chuẩn bị chính xác hơn từ trước mổ.
11. Vinnotek đồng hành thế nào với cơ sở y tế?
Vinnotek cung cấp hệ giải pháp tương đối đầy đủ cho các đơn vị muốn triển khai in mô hình giải phẫu 3D tại chỗ, từ phần mềm xử lý dữ liệu ảnh y khoa đến thiết bị in resin phù hợp cho từng quy mô ứng dụng.
Với các workflow cần segmentation từ dữ liệu DICOM, phần mềm như Materialise Mimics giữ vai trò nền tảng. Ở phía phần cứng, các hệ SLA phù hợp cho mô hình lớn, yêu cầu độ chi tiết cao; trong khi các hệ DLP gọn hơn sẽ phù hợp với mô hình vừa và nhỏ cần turnaround nhanh.
Theo định hướng của Vinnotek, giá trị không chỉ nằm ở việc bán thiết bị, mà ở việc giúp cơ sở y tế xây dựng được một quy trình point-of-care 3D printing phù hợp với chuyên khoa, nhân sự và khối lượng ca bệnh thực tế.
12. Kết luận
Mô hình giải phẫu 3D không thay thế kinh nghiệm lâm sàng, cũng không thay thế hoàn toàn các hệ thống navigation. Nhưng nó lấp đầy một khoảng trống rất quan trọng: khả năng cảm nhận không gian vật lý của cấu trúc giải phẫu phức tạp trước khi bước vào phòng mổ.
Với các ứng dụng trong tim, não, chỉnh hình và ung thư, mô hình 3D đang trở thành một công cụ thực tế để nâng cao chất lượng chuẩn bị tiền phẫu, giảm bất định trong ra quyết định và hỗ trợ giao tiếp tốt hơn trong ekip điều trị.
Nếu cơ sở y tế của chị đang cân nhắc triển khai in mô hình giải phẫu 3D tại chỗ, Vinnotek có thể đồng hành từ khâu lựa chọn phần mềm, cấu hình máy in đến thiết kế quy trình vận hành phù hợp với workflow thực tế của từng chuyên khoa.
