In 3D vỏ thiết bị điện tử housing enclosure đang trở thành một lựa chọn thực tế cho các doanh nghiệp cần phát triển vỏ thiết bị tùy chỉnh nhanh hơn, linh hoạt hơn và không muốn phụ thuộc hoàn toàn vào khuôn ép nhựa truyền thống.
Với các sản phẩm như thiết bị IoT, bộ điều khiển tự động hóa, vỏ cảm biến, housing DIN rail, HMI panel, enclosure cho bo mạch hoặc tủ điện công nghiệp nhỏ, số lượng sản xuất thường không đủ lớn để đầu tư khuôn ép nhựa ngay từ đầu. Trong khi đó, mỗi lần thay đổi vị trí cổng kết nối, lỗ bắt vít, khe tản nhiệt hoặc layout PCB đều có thể kéo theo việc chỉnh khuôn, chờ khuôn và phát sinh thêm chi phí.
In 3D giúp thay đổi cách tiếp cận này. Doanh nghiệp có thể bắt đầu từ file CAD, in thử housing, lắp PCB thật, kiểm tra cable routing, test nhiệt, test rung, chỉnh thiết kế và sản xuất lô nhỏ mà không cần chờ tooling nhiều tuần.
Tuy nhiên, với vỏ thiết bị điện tử, in được hình dạng là chưa đủ. Vật liệu phải phù hợp với môi trường điện, nhiệt và yêu cầu an toàn cháy. Đây là lý do các vật liệu đạt UL94 V-0 như PC-ABS FR, PC-FR hoặc ABS-FR ngày càng được quan tâm trong ứng dụng electronics housing.
Tại Vinnotek, chúng tôi thường tư vấn theo hướng: Raise3D phù hợp với housing nhỏ đến vừa cần vật liệu chống cháy; BigRep phù hợp với enclosure, industrial cabinet và vỏ thiết bị khổ lớn.
1. Vì Sao Khuôn Ép Nhựa Không Phải Lúc Nào Cũng Phù Hợp Cho Electronics Housing?
Khuôn ép nhựa là lựa chọn rất tốt khi doanh nghiệp sản xuất số lượng lớn. Với hàng chục nghìn hoặc hàng trăm nghìn sản phẩm, injection molding cho chi phí mỗi sản phẩm thấp, bề mặt đẹp và độ lặp lại cao.
Nhưng không phải mọi thiết bị điện tử đều đi theo mô hình sản xuất số lượng lớn ngay từ đầu.
Nhiều sản phẩm công nghiệp chỉ cần 10, 50, 100 hoặc vài trăm bộ vỏ cho một dự án cụ thể. Một số sản phẩm lại cần tùy chỉnh theo từng khách hàng: khác số cổng kết nối, khác vị trí terminal, khác kích thước PCB, khác layout lắp đặt hoặc khác yêu cầu thông gió.
Trong những trường hợp này, khuôn ép nhựa có ba giới hạn lớn.
Thứ nhất là chi phí tooling cao. Một bộ khuôn housing có thể tốn từ vài chục đến vài trăm triệu đồng, tùy độ phức tạp và kích thước.
Thứ hai là lead time dài. Từ thiết kế khuôn, gia công, thử khuôn đến chỉnh sửa có thể mất 4–10 tuần hoặc hơn.
Thứ ba là thiếu linh hoạt. Nếu sản phẩm thay đổi thiết kế sau khi thử nghiệm thực tế, doanh nghiệp có thể phải chỉnh khuôn hoặc làm lại một phần khuôn.
In 3D vỏ thiết bị điện tử housing enclosure phù hợp nhất ở giai đoạn doanh nghiệp cần linh hoạt: prototype, pilot run, custom project, sản xuất lô nhỏ hoặc sản phẩm công nghiệp không có volume đủ lớn để đầu tư khuôn.

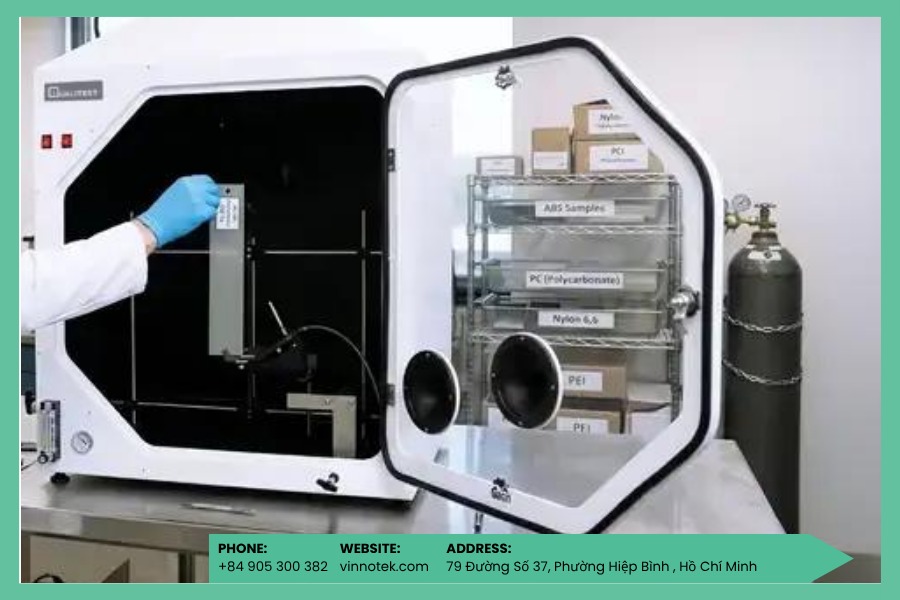

2. UL94 Là Gì Và Vì Sao Quan Trọng Với Vỏ Thiết Bị Điện Tử?
Với housing và enclosure điện tử, vật liệu không chỉ cần bền và đẹp. Vật liệu còn phải có khả năng chống cháy phù hợp với môi trường sử dụng.
UL94 là tiêu chuẩn đánh giá khả năng cháy của nhựa. Trong đó, các mức thường gặp gồm HB, V-1 và V-0.
| Mức UL94 | Ý nghĩa cơ bản | Ứng dụng thường gặp |
| UL94 HB | Cháy chậm theo phương ngang | Vỏ thiết bị dân dụng ít rủi ro |
| UL94 V-1 | Tự tắt trong thời gian nhất định | Thiết bị điện văn phòng |
| UL94 V-0 | Tự tắt nhanh, hạn chế nhỏ giọt cháy | Electronics công nghiệp, automotive, aerospace, power device |
Trong các ứng dụng chuyên nghiệp, đặc biệt là thiết bị điện công nghiệp, power supply housing, battery enclosure, DIN rail housing hoặc vỏ thiết bị gần nguồn nhiệt, UL94 V-0 thường là mức được ưu tiên.
Điểm cần lưu ý là không phải vật liệu FDM nào cũng đạt UL94 V-0. PLA, PETG, ABS thông thường hoặc nhiều vật liệu in 3D phổ biến không nên được mặc định là phù hợp cho electronics enclosure nếu chưa có thông tin vật liệu rõ ràng.
Đây là lý do khi triển khai in 3D housing, doanh nghiệp cần chọn vật liệu ngay từ đầu theo yêu cầu compliance, chứ không chỉ chọn theo màu sắc, giá hoặc độ dễ in.
3. Vật Liệu UL94 V-0 Phù Hợp Cho In 3D Housing Và Enclosure
Với vỏ thiết bị điện tử, Vinnotek thường cân nhắc ba nhóm vật liệu chính: PC-ABS FR, PC-FR và ABS-FR. Mỗi vật liệu có điểm mạnh riêng.

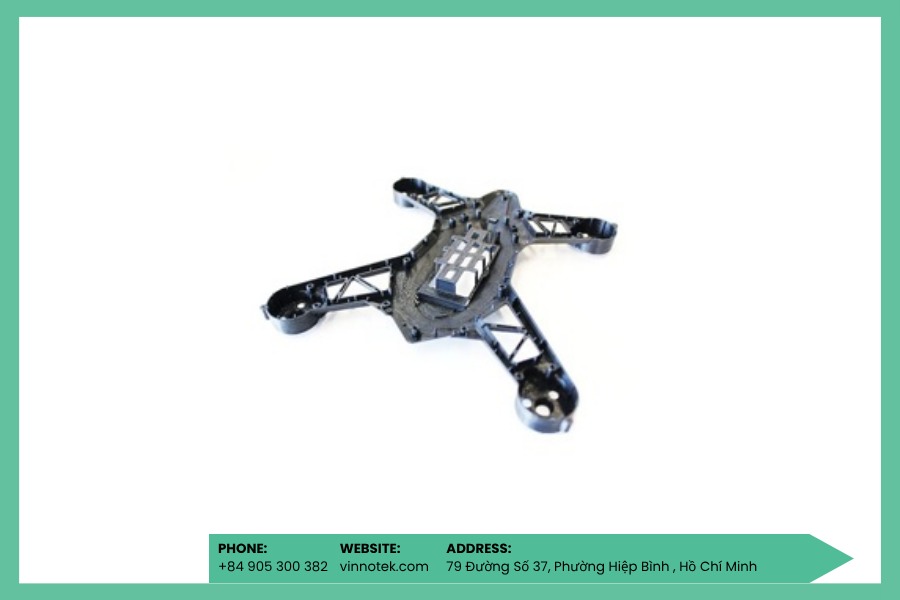

3.1. PC-ABS FR – lựa chọn cân bằng cho housing công nghiệp
PC-ABS FR là vật liệu kết hợp giữa polycarbonate và ABS, đồng thời bổ sung phụ gia chống cháy để đạt khả năng flame retardant tốt hơn.
Điểm mạnh của PC-ABS FR là sự cân bằng. Vật liệu này có độ dai tốt hơn ABS thông thường, chịu nhiệt tốt hơn nhiều vật liệu phổ thông và phù hợp với nhiều loại housing công nghiệp.
PC-ABS FR phù hợp cho:
- Vỏ thiết bị điều khiển công nghiệp.
- Housing cho bo mạch điện tử.
- Enclosure cho cảm biến và bộ thu thập dữ liệu.
- Hộp thiết bị cần chịu va đập vừa phải.
- Sản phẩm cần cân bằng giữa độ bền, khả năng in và an toàn cháy.
Đây thường là lựa chọn đầu tiên nếu doanh nghiệp cần một vật liệu chống cháy tương đối toàn diện, dễ ứng dụng và phù hợp với nhiều loại housing.

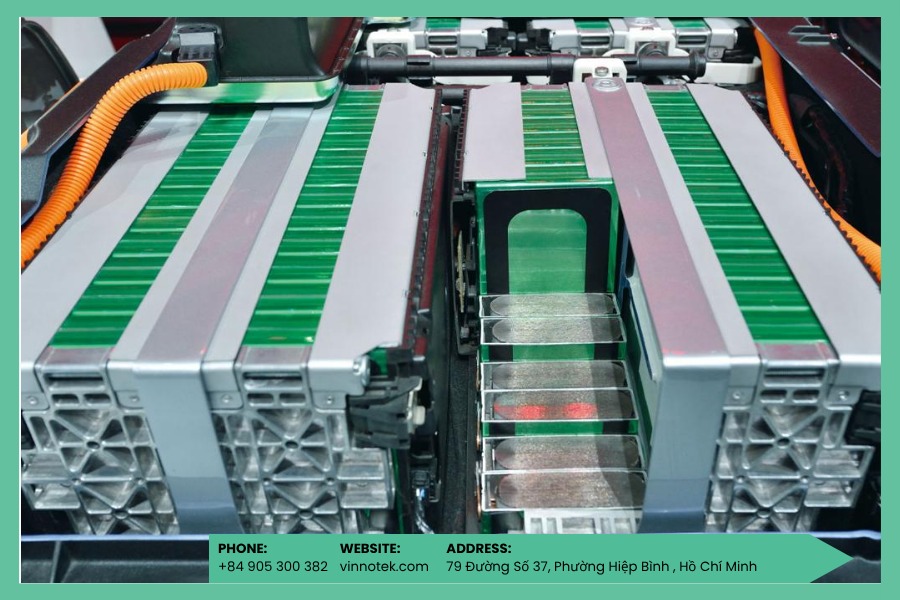

3.2. PC-FR – khi cần cơ tính và khả năng chịu nhiệt cao hơn
PC-FR là vật liệu polycarbonate chống cháy, phù hợp khi housing cần độ bền cơ học cao hơn, khả năng chịu va đập tốt hơn và khả năng chịu nhiệt cao hơn so với ABS-FR hoặc PC-ABS FR.
Vật liệu này phù hợp với các ứng dụng có môi trường khắc nghiệt hơn như automotive electronics, thiết bị ngoài hiện trường, thiết bị công nghiệp chịu rung động hoặc vỏ bảo vệ gần nguồn nhiệt.
PC-FR phù hợp cho:
- Battery enclosure.
- Housing cho thiết bị điện công nghiệp.
- Vỏ thiết bị cần chịu va đập.
- Enclosure có yêu cầu cơ tính cao.
- Ứng dụng gần nguồn nhiệt hoặc môi trường vận hành khắc nghiệt.
Điểm cần lưu ý là PC-FR thường khó in hơn ABS-FR. Doanh nghiệp cần máy có buồng kín, nhiệt độ nozzle phù hợp và profile vật liệu được tối ưu.
3.3. ABS-FR – dễ in hơn, phù hợp housing phức tạp
ABS-FR giữ lại nhiều ưu điểm của ABS truyền thống như dễ in hơn, dễ xử lý bề mặt và phù hợp với các housing có nhiều feature nhỏ.
ABS-FR phù hợp khi housing không chịu nhiệt quá cao nhưng vẫn cần khả năng chống cháy tốt hơn ABS thông thường.
Vật liệu này phù hợp cho:
- Housing nhỏ.
- Enclosure có nhiều chi tiết lắp ráp.
- Vỏ thiết bị phòng lab hoặc thiết bị văn phòng kỹ thuật.
- Các sản phẩm cần chi phí vật liệu tối ưu hơn PC-FR.
- Prototype functional cần vật liệu flame-retardant.
Cách chọn vật liệu có thể tóm gọn như sau: PC-ABS FR cho cân bằng tổng thể, PC-FR cho cơ tính và nhiệt cao hơn, ABS-FR cho khả năng in dễ hơn và housing phức tạp.
Khám phá lĩnh vực: giải pháp in 3D công nghiệp điện tử mở rộng khả năng ứng dụng từ tạo mẫu đến sản xuất các chi tiết tùy chỉnh.
4. Raise3D – Giải Pháp Cho Electronics Housing Nhỏ Đến Vừa
Raise3D phù hợp với các doanh nghiệp cần in housing nhỏ đến vừa, số lượng linh hoạt và dùng vật liệu kỹ thuật như PC-ABS FR, PC-FR hoặc ABS-FR.

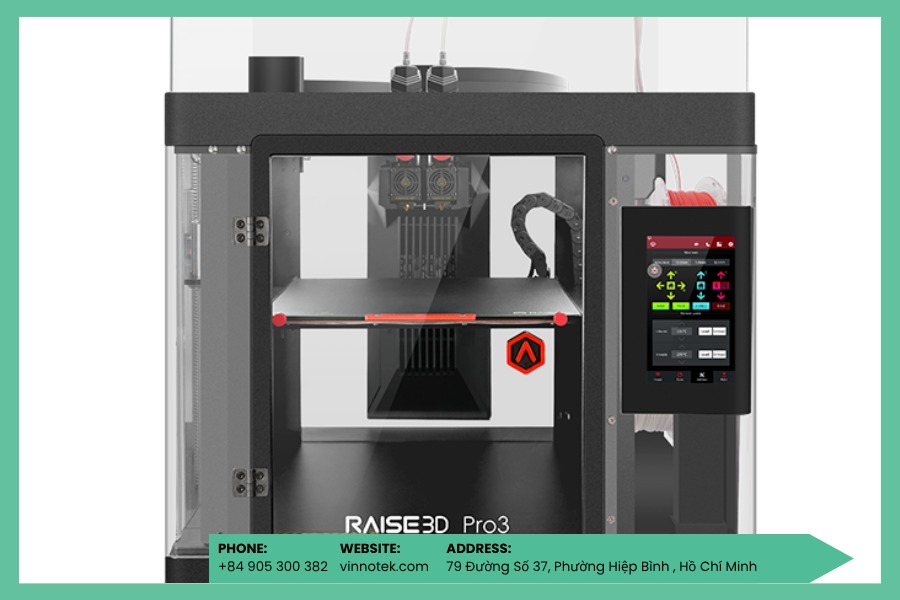

4.1. Raise3D Pro3 – housing vừa, dual extruder linh hoạt
Raise3D Pro3 phù hợp với nhiều loại electronics housing nhờ build volume 300×300×300mm. Với Pro3 Plus, chiều cao có thể tăng lên 605mm, phù hợp cho các enclosure cao hơn.
Dual extruder là lợi thế quan trọng khi housing có cavity, overhang, lỗ cable routing hoặc chi tiết bên trong khó remove support. Với support hòa tan hoặc support tách dễ hơn, kỹ sư có thể thiết kế enclosure phức tạp mà không bị giới hạn quá nhiều bởi thao tác hậu xử lý.
Pro3 phù hợp cho:
- Housing cho bộ điều khiển công nghiệp.
- Enclosure cho thiết bị IoT.
- Vỏ cảm biến, data logger, gateway.
- Vỏ thiết bị có khoang PCB và cable routing.
- Functional prototype trước khi làm khuôn ép nhựa.

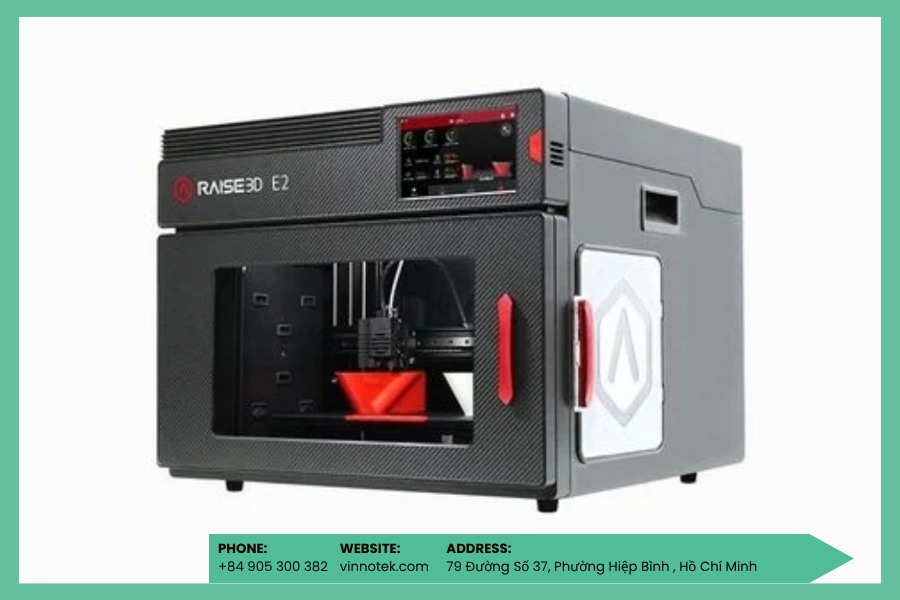

4.2. Raise3D E2 – housing nhỏ, in song song hiệu quả
Raise3D E2 có lợi thế IDEX, tức hai đầu in độc lập. Với duplication mode hoặc mirror mode, máy có thể in hai housing cùng lúc, phù hợp khi doanh nghiệp cần sản xuất nhiều vỏ nhỏ trong một batch.
E2 phù hợp với:
- IoT device housing nhỏ.
- DIN rail housing nhỏ.
- Vỏ module điện tử.
- Enclosure cho cảm biến.
- Lô sản xuất nhỏ 10–100 bộ.
Với các nhóm R&D cần thử nhiều phiên bản thiết kế, Raise3D E2 giúp in nhanh, kiểm tra lắp PCB và chỉnh file trước khi chuyển sang sản xuất số lượng lớn hơn.
5. BigRep – Khi Enclosure Vượt Quá Kích Thước 300mm
Khi housing hoặc enclosure vượt quá build volume của Raise3D, BigRep là lựa chọn phù hợp hơn.
Với các vỏ thiết bị lớn, nếu phải chia nhỏ để in trên máy nhỏ rồi ghép lại, doanh nghiệp sẽ gặp nhiều rủi ro: mối nối yếu, sai lệch kích thước, mất thời gian lắp ghép và khó đảm bảo độ kín nếu cần gasket hoặc IP rating.

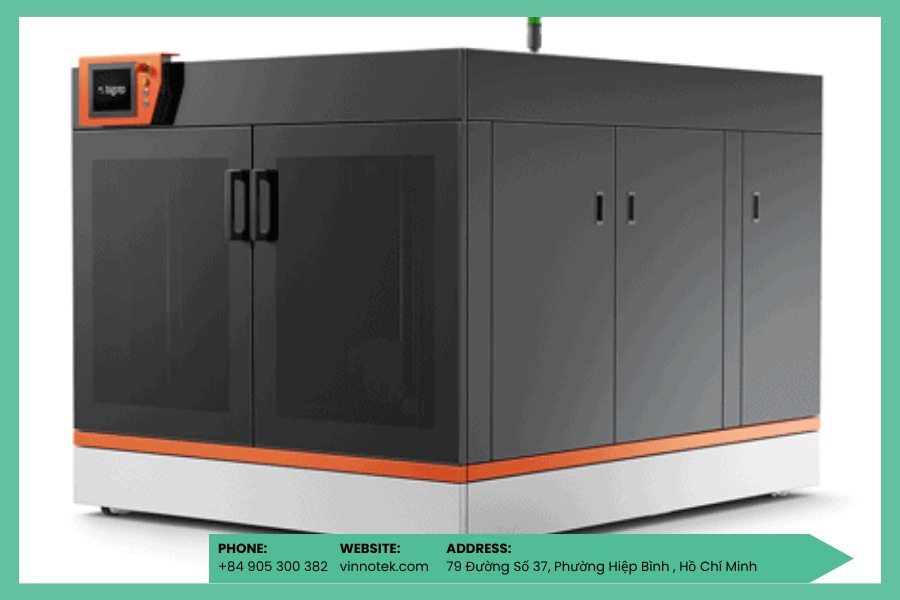

5.1. BigRep PRO – industrial cabinet và rack enclosure full-size
BigRep PRO có build volume gần 1m³, phù hợp với các enclosure lớn như industrial control cabinet, rack enclosure, housing cho thiết bị automation hoặc panel công nghiệp kích thước lớn.
BigRep PRO phù hợp cho:
- Industrial control cabinet.
- Vỏ thiết bị PLC/VFD/HMI lớn.
- Telecom enclosure.
- Edge computing enclosure.
- Server rack enclosure tùy chỉnh.
- Custom electrical panel housing.
- Vỏ thiết bị không thể mua sẵn theo kích thước tiêu chuẩn.
Điểm mạnh lớn nhất là khả năng in nguyên khối hoặc in các panel lớn, giảm nhu cầu ghép mảnh và giúp sản phẩm cuối ổn định hơn về hình học.

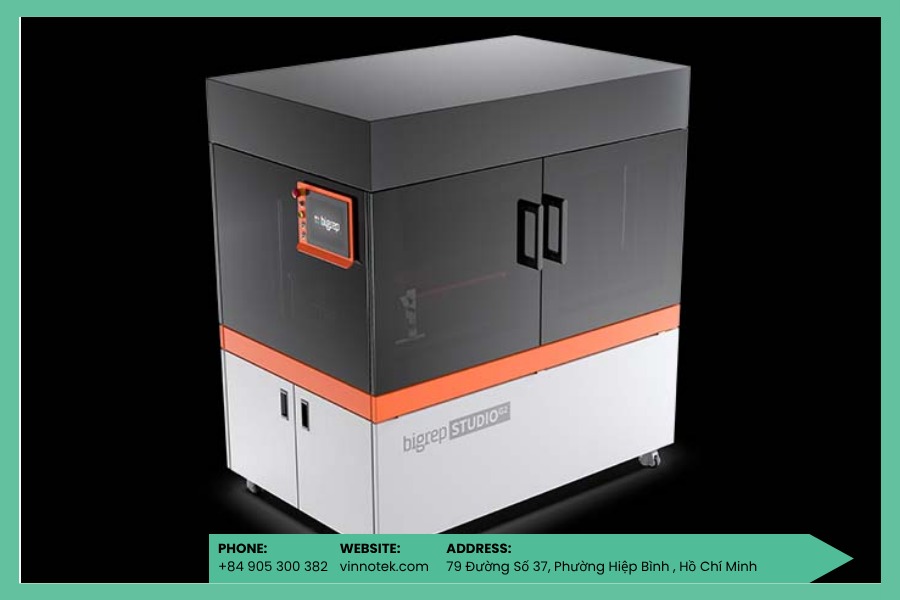

5.2. BigRep STUDIO G2 – lựa chọn trung gian cho enclosure lớn vừa
BigRep STUDIO G2 phù hợp khi doanh nghiệp cần enclosure lớn hơn Raise3D nhưng chưa cần build volume gần 1m³ của BigRep PRO.
Máy phù hợp với medium-large enclosure, panel dài, housing cho thiết bị công nghiệp hoặc các chi tiết cần buồng in kín và vật liệu kỹ thuật ổn định.
Nếu Raise3D phù hợp với housing nhỏ/vừa, BigRep STUDIO G2 và PRO phù hợp với các ứng dụng industrial enclosure lớn hơn, nơi kích thước là yếu tố quyết định.
Tham khảo thiết bị: máy in 3D FDM phù hợp với nhiều nhu cầu tạo mẫu, sản xuất chi tiết chức năng và đồ gá.
6. Ứng Dụng Cụ Thể Theo Loại Housing
| Loại housing/enclosure | Raise3D Pro3/E2 | BigRep STUDIO G2 | BigRep PRO |
| IoT device housing nhỏ | Rất phù hợp | Có thể dùng | Dư công suất |
| DIN rail housing | Rất phù hợp | Phù hợp | Dư công suất |
| Custom automation controller | Rất phù hợp | Phù hợp | Có thể dùng |
| Industrial HMI panel housing | Phù hợp | Rất phù hợp | Rất phù hợp |
| Telecom enclosure vừa | Phù hợp | Rất phù hợp | Rất phù hợp |
| Full-size industrial cabinet | Không phù hợp | Có thể hạn chế | Rất phù hợp |
| Server rack enclosure | Không phù hợp | Có thể hạn chế | Rất phù hợp |
| UL94 V-0 housing | Phù hợp với vật liệu đúng | Phù hợp với vật liệu đúng | Phù hợp với vật liệu đúng |
| ESD protection housing | Có thể dùng vật liệu ESD | Phù hợp | Phù hợp |
Nguyên tắc chọn máy rất đơn giản: housing dưới 300mm ưu tiên Raise3D; enclosure lớn hơn 300–500mm cân nhắc BigRep; industrial cabinet hoặc rack enclosure full-size nên dùng BigRep PRO.

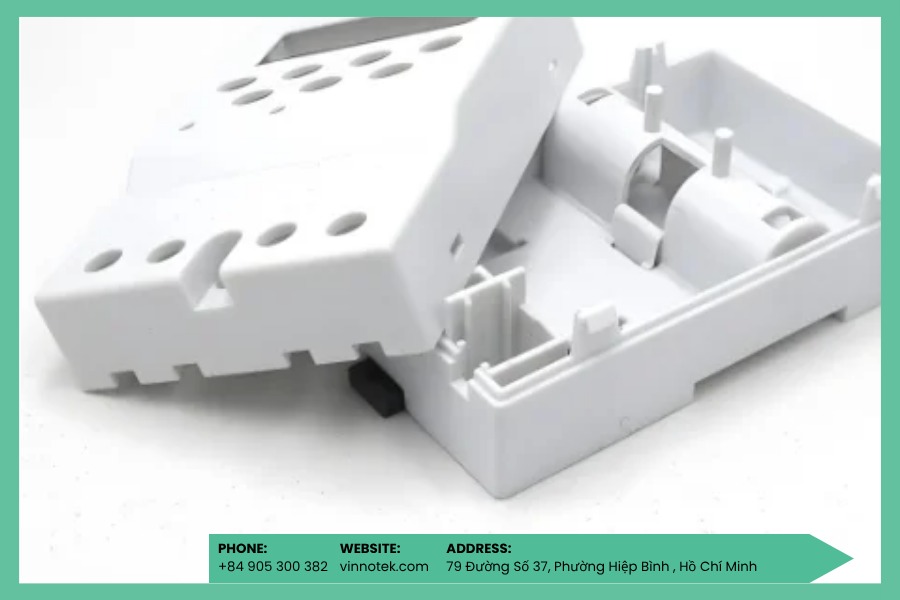

7. Workflow Từ CAD Đến Enclosure Hoàn Chỉnh
Để in 3D housing hiệu quả, doanh nghiệp cần thiết kế theo DfAM ngay từ đầu, thay vì lấy nguyên thiết kế injection molding rồi đem đi in.
Bước 1: Thiết kế DfAM
Kỹ sư cần tối ưu housing cho FDM: giảm overhang không cần thiết, thiết kế wall thickness hợp lý, bố trí boss, rib, snap-fit, lỗ bắt vít và cable routing phù hợp.
Nếu enclosure cần thông gió, ventilation slot nên được thiết kế vừa đảm bảo airflow, vừa không làm yếu kết cấu.
Bước 2: Chọn vật liệu theo môi trường sử dụng
Nếu housing cần flame retardancy, chọn PC-ABS FR, PC-FR hoặc ABS-FR. Nếu cần chống tĩnh điện, cân nhắc vật liệu ESD. Nếu dùng ngoài trời, cần tính đến UV resistance và nhiệt độ môi trường.
Không nên chọn vật liệu chỉ vì dễ in. Với electronics housing, vật liệu phải phù hợp với compliance và môi trường vận hành.
Bước 3: In bằng máy phù hợp
Housing nhỏ đến vừa có thể in trên Raise3D Pro3 hoặc E2. Enclosure lớn hơn nên chuyển sang BigRep STUDIO G2 hoặc BigRep PRO để giảm ghép mảnh.
Với vật liệu như PC và ABS, buồng in kín giúp giảm warping và cải thiện layer adhesion.
Bước 4: Hậu xử lý và lắp ráp
Sau in, có thể sanding nhẹ bề mặt ngoài, lắp brass heat-set insert, tap thread, gắn gasket, sơn phủ hoặc dán label tùy yêu cầu sản phẩm.
Với housing cần tháo lắp nhiều lần, brass insert là lựa chọn nên cân nhắc để tăng độ bền ren.
Bước 5: Kiểm tra chức năng
Trước khi đưa vào sử dụng, housing nên được kiểm tra lắp PCB, connector, cable routing, độ kín gasket, độ bền khi bắt vít, drop test hoặc vibration test nếu sản phẩm dùng ngoài hiện trường.
Nếu sản phẩm cần compliance chính thức, doanh nghiệp vẫn cần test theo tiêu chuẩn tương ứng với vật liệu và thiết kế cuối.
Tìm hiểu thêm:
- tạo mẫu nhanh ngoại thất/nội thất ô tô giúp kiểm tra thiết kế và hoàn thiện sản phẩm trước khi sản xuất hàng loạt
- in 3D prototype thiết bị y tế hỗ trợ phát triển và đánh giá thiết kế trong quá trình R&D.
- đế giày in 3D (midsole lattice structure) cho phép tạo các cấu trúc phức tạp và tùy chỉnh theo yêu cầu thiết kế.
8. Vinnotek Hỗ Trợ Gì Cho Doanh Nghiệp Tại Việt Nam?
Vinnotek là đơn vị phân phối chính thức Raise3D và BigRep tại Việt Nam, cung cấp giải pháp in 3D vỏ thiết bị điện tử housing enclosure từ thiết bị IoT nhỏ đến industrial cabinet cỡ lớn.
Với Raise3D, Vinnotek hỗ trợ các doanh nghiệp cần housing nhỏ/vừa, functional prototype, DIN rail housing, custom controller enclosure hoặc lô sản xuất nhỏ bằng vật liệu kỹ thuật.
Với BigRep, Vinnotek hỗ trợ các enclosure lớn hơn như industrial cabinet, rack enclosure, telecom housing, panel công nghiệp và các vỏ thiết bị không thể sản xuất hiệu quả trên máy nhỏ.
Vinnotek có thể đồng hành trong các bước:
- Đánh giá file housing và yêu cầu ứng dụng.
- Tư vấn chọn Raise3D hay BigRep theo kích thước enclosure.
- Gợi ý vật liệu UL94 V-0 phù hợp.
- Tư vấn thiết kế DfAM cho housing và enclosure.
- Hỗ trợ tối ưu support, orientation và surface finish.
- In benchmark để kiểm tra lắp PCB, connector và gasket.
- Đào tạo vận hành và hỗ trợ kỹ thuật tại Việt Nam.
Vinnotek không bắt đầu bằng việc chọn máy. Chúng tôi bắt đầu từ bài toán sản phẩm: housing dùng trong môi trường nào, có cần UL94 V-0 không, kích thước bao nhiêu, số lượng bao nhiêu, có cần IP rating hay ESD không và sản phẩm đang ở giai đoạn prototype hay production.
Từ đó, lựa chọn máy và vật liệu sẽ rõ ràng hơn.
Kết Luận
In 3D vỏ thiết bị điện tử housing enclosure là giải pháp rất phù hợp cho custom enclosure, prototype chức năng, sản xuất lô nhỏ và industrial cabinet không phù hợp với khuôn ép nhựa truyền thống.
Raise3D Pro3 và E2 phù hợp với housing nhỏ đến vừa cần vật liệu kỹ thuật và khả năng UL94 V-0. BigRep STUDIO G2 và BigRep PRO phù hợp với enclosure lớn, industrial cabinet, rack enclosure và vỏ thiết bị khổ lớn cần in nguyên khối.
Điểm quan trọng nhất là không chọn vật liệu FDM theo cảm tính. Với electronics housing, yêu cầu chống cháy, cơ tính, nhiệt độ, ESD, IP rating và môi trường sử dụng phải được xác định ngay từ đầu.
Vinnotek cung cấp đầy đủ giải pháp Raise3D và BigRep tại Việt Nam, đồng hành cùng doanh nghiệp từ bước đánh giá ứng dụng, chọn vật liệu, in thử housing đến triển khai workflow sản xuất vỏ thiết bị điện tử bằng in 3D.
