Một bộ vỏ thiết bị IoT truyền thống cần mở khuôn ép nhựa, chờ 3 đến 4 tuần và đặt tối thiểu 500 chiếc. Với in 3D, kỹ sư có thể thiết kế sáng nay, in chiều nay và test tối nay, chỉ 1 chiếc duy nhất, không khuôn, không tồn kho.
Khi sản phẩm điện tử có vòng đời ngắn và thị trường thay đổi liên tục, tốc độ chính là lợi thế cạnh tranh. Bài viết này của Vinnotek sẽ giúp mọi người hiểu rõ vì sao in 3D trong ngành điện tử đang trở thành công cụ không thể thiếu và cách ứng dụng hiệu quả
Vì sao ngành điện tử cần giải pháp in 3D?
Ngành điện tử có những đặc thù riêng khiến in 3D trở nên đặc biệt phù hợp, thậm chí là giải pháp duy nhất cho một số bài toán.

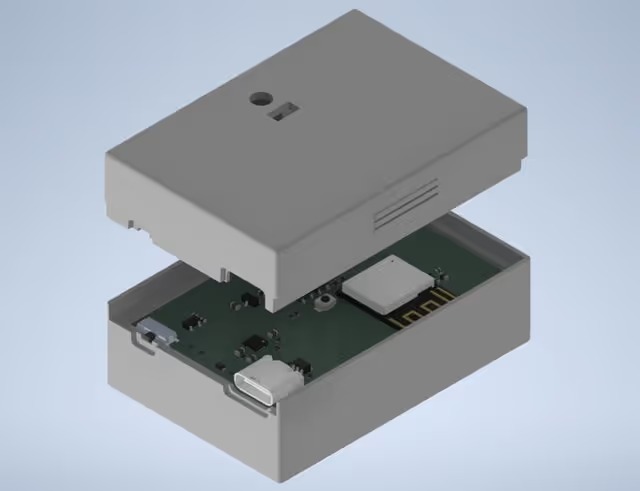

Vòng đời sản phẩm ngắn, R&D cần prototype nhanh
Một mẫu smartphone mới ra mắt mỗi 6 đến 12 tháng. Thiết bị IoT, drone, robot thay đổi thiết kế liên tục. Trong cuộc đua này, đội R&D không thể chờ 3 đến 4 tuần để nhận prototype từ nhà cung cấp CNC hay khuôn ép nhựa.
In 3D rút ngắn thời gian tạo mẫu xuống còn vài giờ đến 1 ngày, cho phép test nhiều phiên bản thiết kế trong cùng một tuần.
Không chỉ nhanh hơn, chi phí mỗi prototype in 3D cũng thấp hơn đáng kể so với gia công CNC hay mở khuôn. Đội ngũ kỹ sư có thể thử sai nhiều lần mà không lo ngân sách R&D bị đội lên.
Chi tiết nhỏ, phức tạp, vượt giới hạn gia công truyền thống
Tản nhiệt dạng lattice (mạng lưới rỗng) cho LED công suất cao, connector RF có kênh dẫn sóng bên trong, vỏ thiết bị tích hợp khe thoát nhiệt phức tạp.
Những chi tiết này có hình dạng mà CNC không thể cắt gọt hoặc chi phí gia công cực cao. In 3D, đặc biệt công nghệ SLM kim loại, tạo ra những hình dạng này dễ dàng vì xây dựng từng lớp, không bị giới hạn bởi dao cắt hay hướng tiếp cận.
Sản lượng nhỏ, tùy chỉnh, không đáng mở khuôn
Nhiều sản phẩm điện tử chỉ cần vài chục đến vài trăm chiếc: thiết bị chuyên dụng, prototype cho khách hàng, sản phẩm giới hạn. Mở khuôn ép nhựa cho vài chục chiếc là lãng phí.
In 3D không cần khuôn, chi phí mỗi chiếc không đổi dù in 1 hay 100 chiếc. Hơn nữa, mỗi chiếc có thể khác nhau về hình dạng mà không phát sinh chi phí thêm, lý tưởng cho sản phẩm tùy chỉnh theo khách hàng.
Ứng dụng in 3D trong ngành điện tử
Từ giai đoạn R&D đến dây chuyền sản xuất, in 3D đang len lỏi vào hầu hết mọi khâu trong ngành điện tử. Dưới đây là 8 ứng dụng nổi bật nhất mà Vinnotek đã triển khai cho các doanh nghiệp.

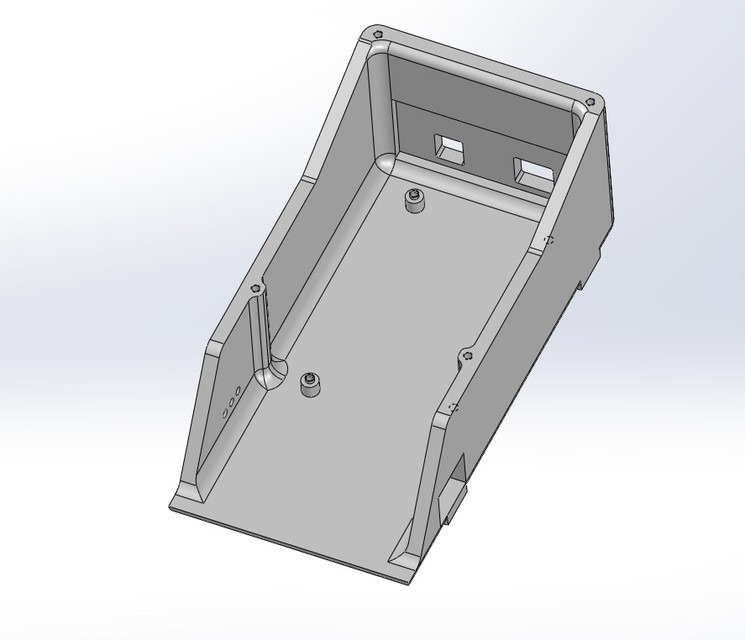

Prototype thiết bị điện tử mới
Ứng dụng phổ biến nhất. In 3D tạo mẫu vỏ thiết bị, khung linh kiện, nắp đậy, nút bấm chỉ trong vài giờ từ file CAD.
Kỹ sư có thể kiểm tra lắp ráp thực tế với bo mạch, pin, màn hình trước khi đầu tư khuôn sản xuất. Phát hiện lỗi thiết kế sớm, tiết kiệm hàng trăm triệu đồng chi phí sửa khuôn.
Công nghệ phù hợp: Raise3D (FDM, vật liệu ABS, PC, PA) cho prototype chức năng, Uniontech (SLA) cho prototype thẩm mỹ bề mặt mịn.
Đồ gá kiểm tra PCB, lắp ráp linh kiện
Trên dây chuyền sản xuất điện tử, mỗi sản phẩm cần đồ gá riêng để giữ PCB khi kiểm tra, đồ gá lắp ráp linh kiện, đồ gá test chức năng. In 3D cho phép tạo đồ gá tùy chỉnh trong vài giờ, thay đổi nhanh khi sản phẩm thay đổi, và chi phí thấp hơn gia công CNC nhôm.
Nhiều nhà máy điện tử FDI tại Việt Nam đã chuyển sang in đồ gá bằng Raise3D, giảm thời gian chuẩn bị từ 2 tuần xuống 1 ngày và tiết kiệm 60 đến 80% chi phí.
Công nghệ phù hợp: Raise3D (FDM chính xác, vật liệu PA, PA-CF chịu lực)
Vỏ thiết bị tùy chỉnh sản lượng nhỏ
Thiết bị IoT, cảm biến công nghiệp, bộ điều khiển chuyên dụng thường chỉ cần vài chục đến vài trăm chiếc.
In 3D sản xuất vỏ thiết bị hoàn chỉnh mà không cần khuôn, mỗi chiếc có thể khác nhau về kích thước hoặc logo. Vật liệu ABS, PC có thể chịu nhiệt, chống UV, đạt tiêu chuẩn chống cháy UL94.
Công nghệ phù hợp: Raise3D (FDM, sản lượng nhỏ đến vài trăm), BigRep (vỏ kích thước lớn).

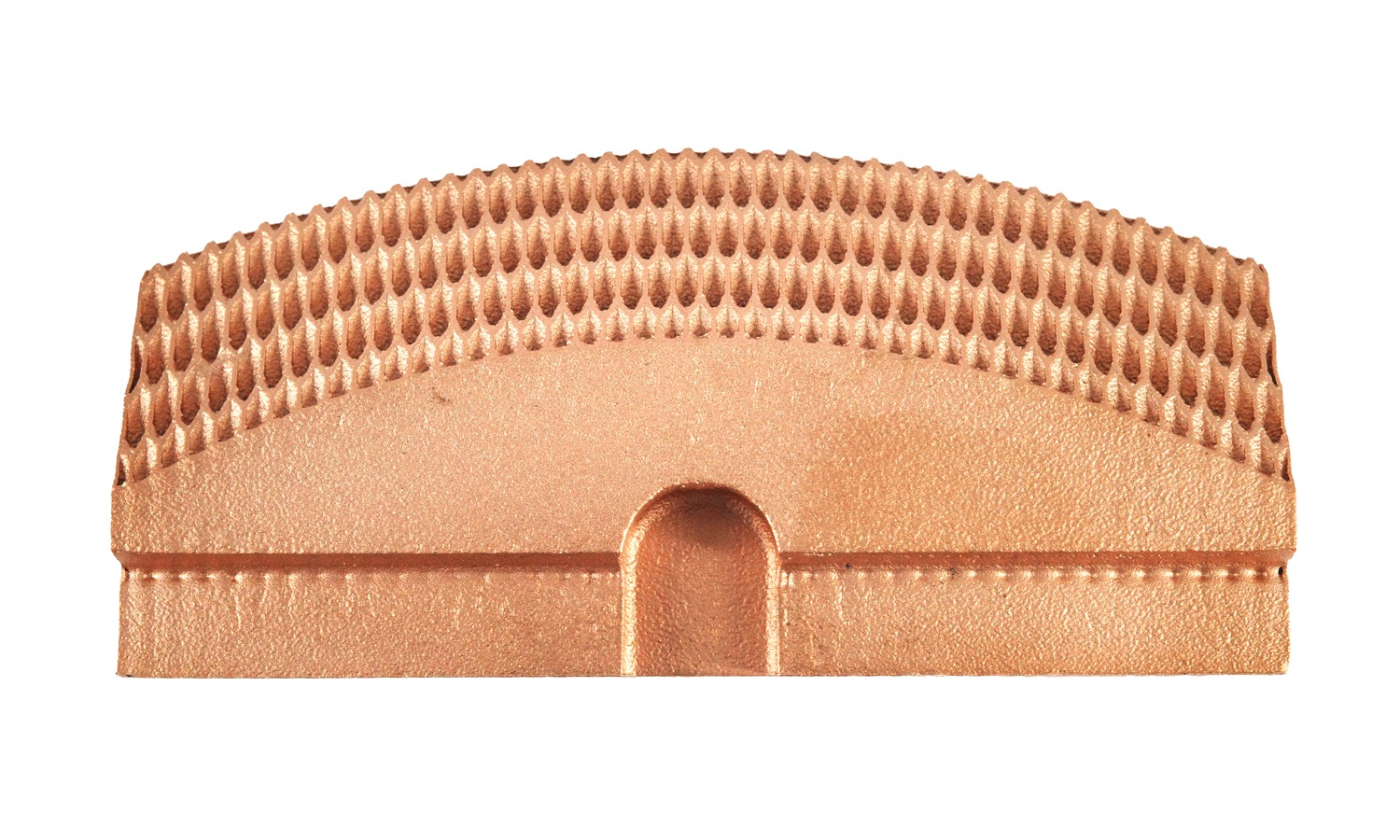

Tản nhiệt (heat sink) tối ưu hình dạng lattice
Đây là ứng dụng mà in 3D kim loại tỏa sáng. Tản nhiệt truyền thống (đùn nhôm) bị giới hạn về hình dạng.
In 3D SLM cho phép tạo tản nhiệt dạng lattice (mạng lưới rỗng) với diện tích bề mặt tản nhiệt gấp 2 đến 3 lần cùng thể tích, hiệu suất làm mát vượt trội. Ứng dụng cho LED công suất cao, chip xử lý, bộ nguồn.
Vật liệu: nhôm AlSi10Mg (nhẹ, dẫn nhiệt tốt) hoặc đồng CuCrZr (dẫn nhiệt cao nhất).
Công nghệ phù hợp: Nikon SLM (L-PBF, in kim loại).

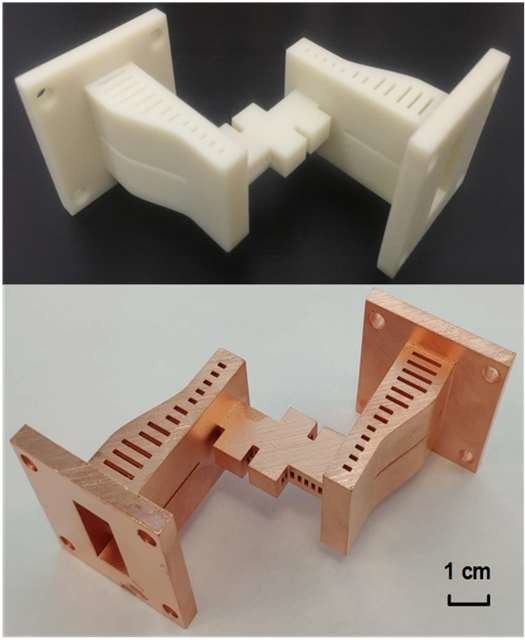

Connector, đầu nối tín hiệu RF/microwave
Connector RF và waveguide có hình dạng kênh dẫn sóng bên trong rất phức tạp, khó hoặc không thể gia công CNC.
In 3D SLM tạo ra connector nhôm hoặc đồng nguyên khối với kênh dẫn sóng tích hợp, hiệu suất truyền tín hiệu cao hơn nhờ bề mặt mịn và không có mối ghép.
Ứng dụng trong viễn thông 5G, radar, thiết bị quân sự, vệ tinh.
Công nghệ phù hợp: Nikon SLM (nhôm, đồng).

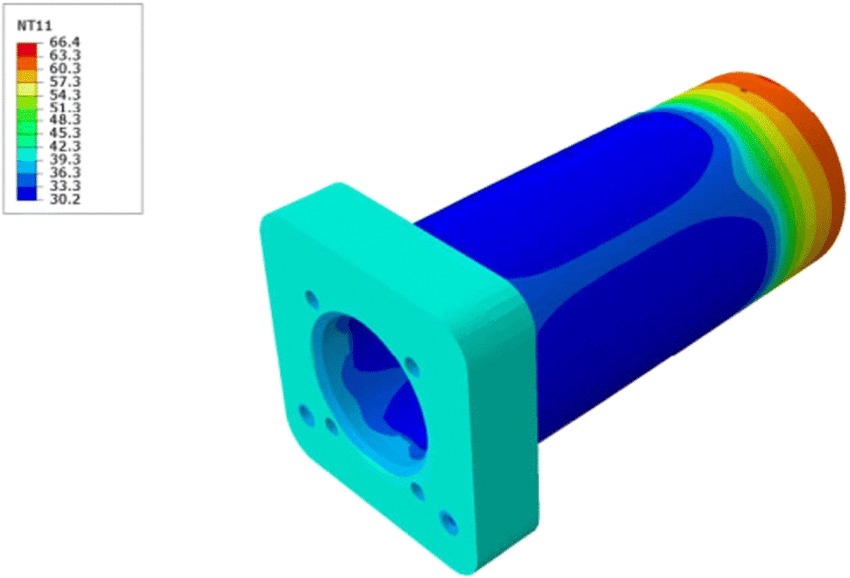

Khuôn ép nhựa cho vỏ điện tử (conformal cooling)
Khi sản lượng đủ lớn để mở khuôn, in 3D vẫn có vai trò: tạo insert khuôn với kênh giải nhiệt bám hình (conformal cooling).
Kênh giải nhiệt uốn theo biên dạng sản phẩm thay vì khoan thẳng, giúp giảm thời gian chu kỳ ép 20 đến 40%, giảm cong vênh sản phẩm.
Công nghệ phù hợp: Nikon SLM (thép khuôn H13, 1.2709).
Khung drone, robot, IoT sensor housing
Drone và robot cần khung nhẹ nhưng chắc. In 3D composite (PA-CF, PET-CF) tạo khung có tỷ số cường độ/trọng lượng cao, tùy chỉnh theo từng nhiệm vụ.
Sensor housing cho IoT cần kích thước chính xác, chống nước, chống bụi. In 3D đáp ứng tất cả với chi phí thấp và lead time ngắn.
Công nghệ phù hợp: Raise3D (composite CF), Nikon SLM (titanium cho drone quân sự).
LED heat management
Đèn LED công suất cao tạo ra nhiệt lượng lớn tại diện tích nhỏ. Quản lý nhiệt hiệu quả quyết định tuổi thọ và hiệu suất LED.
In 3D cho phép tạo heat sink đồng nguyên khối với kênh làm mát bên trong, tối ưu dòng chảy không khí hoặc chất lỏng làm mát. Hình dạng không thể sản xuất bằng bất kỳ phương pháp truyền thống nào.
Công nghệ phù hợp: Nikon SLM (đồng CuCrZr, nhôm AlSi10Mg).
Công nghệ và đối tác Vinnotek phục vụ ngành điện tử
Để triển khai hiệu quả in 3D trong ngành điện tử, việc chọn đúng công nghệ và thiết bị là yếu tố quyết định. Vinnotek cung cấp hệ sinh thái đa công nghệ, phù hợp từ startup R&D đến nhà máy sản xuất quy mô lớn.

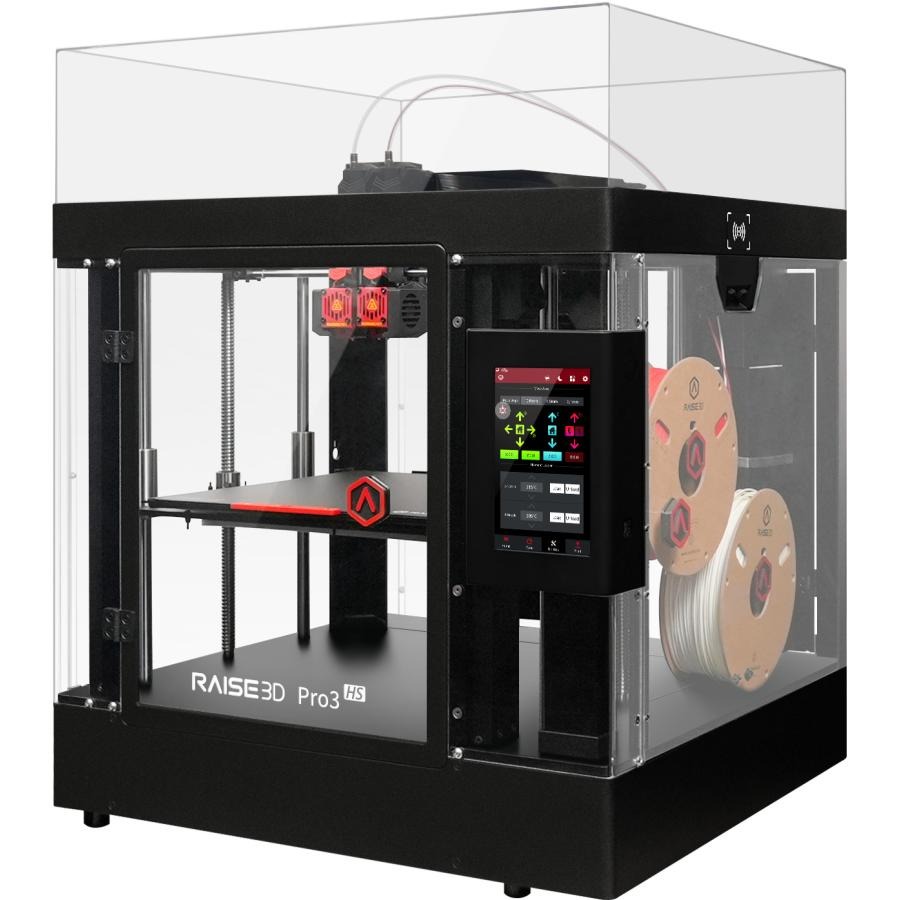

Raise3D (FDM công nghiệp)
Máy in FDM Raise3D Pro3 HS là “ngựa chiến” cho phòng R&D và dây chuyền sản xuất điện tử.
Tốc độ in lên đến 300mm/s, vùng in 300 x 300 x 605mm, dual extruder in được cùng lúc 2 vật liệu. Vật liệu đa dạng: ABS, PC, PA, TPU, PET-CF, PA-CF, đáp ứng từ prototype thẩm mỹ đến đồ gá chịu lực.
Ưu điểm cho ngành điện tử: chi phí vận hành thấp, vật liệu ESD (chống tĩnh điện) sẵn có, vận hành đơn giản, phù hợp đặt ngay trong phòng lab hoặc xưởng.

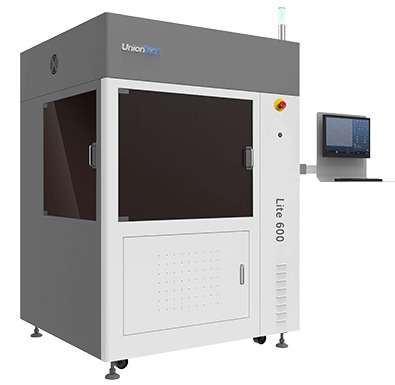

Uniontech (SLA resin)
Uniontech SLA cho prototype bề mặt mịn như sản phẩm thật, lý tưởng cho mẫu trình bày khách hàng, mẫu triển lãm, mẫu kiểm tra lắp ráp chi tiết cao. Độ chính xác cao hơn FDM, bề mặt không cần xử lý hậu kỳ nhiều.
Ưu điểm cho ngành điện tử: prototype chi tiết cực cao, resin trong suốt cho vỏ thiết bị cần nhìn thấy linh kiện bên trong, resin chịu nhiệt cho test chức năng.

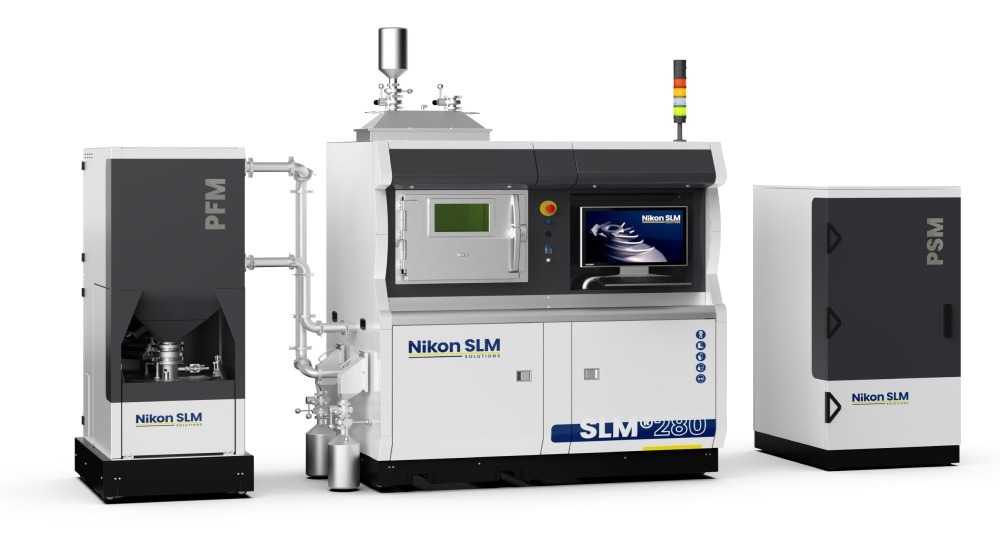

Nikon SLM Solutions (L-PBF kim loại)
Khi cần chi tiết kim loại: tản nhiệt nhôm/đồng, connector RF, khuôn conformal cooling, khung titanium.
Nikon SLM 280 2.0 với dual laser 400 đến 1000W, vùng in 280 x 280 x 365mm, đáp ứng hầu hết chi tiết kim loại trong ngành điện tử.
Vật liệu: AlSi10Mg (nhôm nhẹ, dẫn nhiệt), CuCrZr (đồng dẫn nhiệt cao), thép khuôn H13/1.2709, titanium Ti6Al4V.

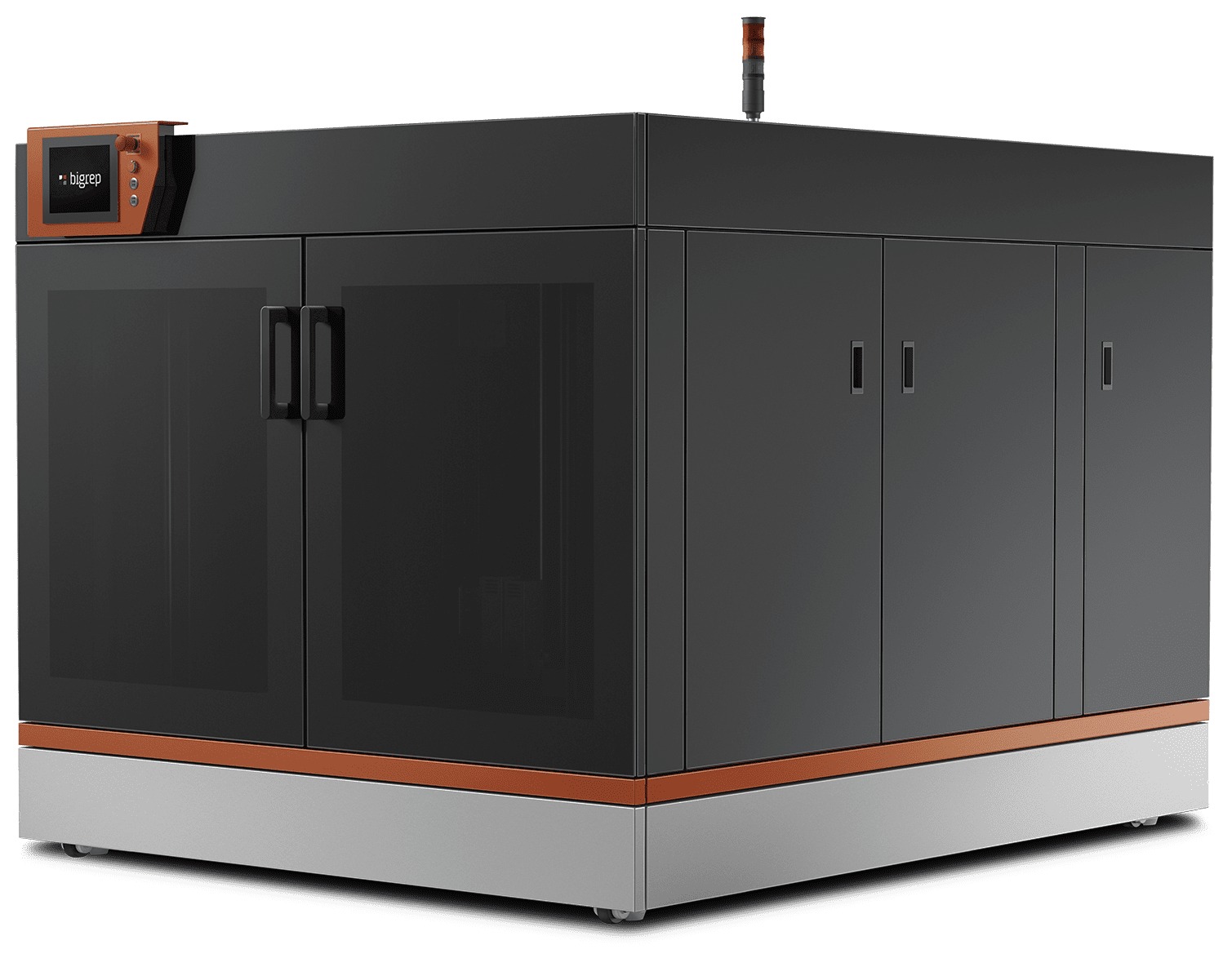

BigRep (FDM khổ lớn)
BigRep PRO là giải pháp in 3D FDM khổ lớn với vùng in 1 x 1 x 1 mét, đặc biệt phù hợp cho các ứng dụng như vỏ thiết bị kích thước lớn, panel điều khiển và khuôn thermoforming trong ngành điện tử.
Hệ thống được thiết kế để vận hành liên tục 24/7 với độ ổn định cao, tích hợp điều khiển Bosch CNC giúp đảm bảo độ chính xác và độ lặp lại trong môi trường sản xuất công nghiệp.
Nhờ khả năng in các chi tiết lớn trong một lần, BigRep PRO giúp giảm số lượng chi tiết lắp ráp, rút ngắn thời gian sản xuất và tối ưu chi phí cho doanh nghiệp.
Incus (LMM kim loại siêu chính xác)
Incus Hammer Evo35 sử dụng công nghệ LMM để in 3D kim loại siêu chính xác, với độ phân giải 35µm và bề mặt mịn Ra ~2µm.
Phù hợp cho các chi tiết nhỏ, phức tạp như connector siêu nhỏ, sensor housing và linh kiện điện tử y tế.
Vật liệu gồm thép 316L và titanium, đảm bảo độ bền, chống ăn mòn và độ ổn định cao.
Giải pháp end-to-end tại Vinnotek
Vinnotek không chỉ bán máy in mà cung cấp giải pháp trọn gói từ tư vấn đến hỗ trợ lâu dài, đảm bảo doanh nghiệp điện tử khai thác hiệu quả in 3D ngay từ ngày đầu.
- Giai đoạn 1: Tư vấn ứng dụng. Đội ngũ kỹ sư Vinnotek đánh giá danh mục chi tiết của doanh nghiệp, xác định chi tiết nào nên in 3D (tiết kiệm hơn CNC hoặc khuôn), chi tiết nào không nên. Đề xuất công nghệ, vật liệu và máy in phù hợp với ngân sách và sản lượng.
- Giai đoạn 2: Thiết kế tối ưu (DfAM). Nhiều chi tiết thiết kế cho CNC sẽ không tối ưu khi in 3D. Đội ngũ hỗ trợ redesign theo nguyên tắc DfAM (Design for Additive Manufacturing): giảm support, tối ưu hướng in, tận dụng hình dạng phức tạp mà in 3D cho phép (lattice, kênh bên trong, tích hợp chức năng).
- Giai đoạn 3: In 3D và hậu xử lý. Sản xuất chi tiết trên máy in phù hợp. Hậu xử lý: tách support, đánh bóng, sơn phủ, xử lý nhiệt (nếu kim loại), kiểm tra kích thước và cơ tính
- Giai đoạn 4: Hỗ trợ lâu dài. Cung cấp vật liệu (filament, resin, bột kim loại), bảo trì máy in định kỳ, đào tạo nhân viên vận hành, kết nối cộng đồng METAMAN nơi các kỹ sư chia sẻ kinh nghiệm ứng dụng.
📍 Địa chỉ: 79 Đường số 37, Vạn Phúc, Thủ Đức, TP.HCM
📞 Hotline: +84 974 366 166
📧 Email: info@vinnotek.com
ROI khi ứng dụng in 3D trong sản xuất điện tử
Đầu tư in 3D không chỉ là mua máy, mà là thay đổi cách vận hành. Dưới đây là những con số giúp doanh nghiệp điện tử hình dung lợi ích tài chính thực tế.
Tiết kiệm chi phí prototype
Truyền thống: CNC hoặc mở khuôn cho 1 mẫu prototype vỏ thiết bị thường mất 5 đến 15 triệu đồng/mẫu, thời gian 2 đến 4 tuần.
In 3D FDM: chỉ từ 200.000 đến 1 triệu đồng/mẫu, thời gian 4 đến 8 giờ. Nếu đội R&D tạo 20 mẫu/tháng, tiết kiệm khoảng 80 đến 200 triệu đồng/năm chỉ riêng chi phí prototype.
Tiết kiệm chi phí đồ gá
Một bộ đồ gá CNC nhôm: 3 đến 10 triệu đồng, chờ 1 đến 2 tuần. In 3D: 100.000 đến 500.000 đồng, trong ngày.
Nhà máy điện tử trung bình cần 50 đến 100 bộ đồ gá/năm (thay đổi theo sản phẩm mới), tiết kiệm ước tính 100 đến 500 triệu đồng/năm.
Giảm thời gian ra thị trường (time-to-market)
Rút ngắn chu kỳ phát triển sản phẩm từ 3 đến 6 tháng xuống 1 đến 3 tháng nhờ prototype nhanh và test nhiều phiên bản.
Ra thị trường sớm hơn đối thủ 2 đến 3 tháng có thể quyết định thành bại của sản phẩm điện tử.
Thời gian hoàn vốn máy in 3D
Máy in FDM Raise3D (khoảng 200 đến 400 triệu): hoàn vốn trong 6 đến 12 tháng nếu in đồ gá + prototype thường xuyên.
Máy in SLM Nikon (đầu tư lớn hơn): hoàn vốn trong 12 đến 24 tháng nếu ứng dụng cho tản nhiệt, connector, khuôn conformal cooling.
Lưu ý: các con số trên mang tính tham khảo, phụ thuộc vào tần suất sử dụng và quy mô doanh nghiệp. Vinnotek hỗ trợ tính toán ROI cụ thể cho từng doanh nghiệp.
Câu hỏi thường gặp
Trước khi đi vào triển khai thực tế, nhiều doanh nghiệp vẫn có những thắc mắc về chi phí, vật liệu và khả năng ứng dụng của in 3D trong ngành điện tử. Dưới đây là những câu hỏi thường gặp nhất mà Vinnotek đã tổng hợp và giải đáp.
1. In 3D có thể thay thế hoàn toàn khuôn ép nhựa trong sản xuất điện tử không?
Không hoàn toàn. In 3D phù hợp cho prototype, sản lượng nhỏ và chi tiết phức tạp; còn sản xuất lớn vẫn cần khuôn ép. Tuy nhiên, in 3D hỗ trợ làm khuôn nhanh và tối ưu hiệu quả ép.
2. Vật liệu in 3D có đạt tiêu chuẩn chống tĩnh điện (ESD) cho ngành điện tử không?
Có. Raise3D cung cấp filament ESD chuyên dụng, đạt tiêu chuẩn chống tĩnh điện cho đồ gá, khay đựng linh kiện và vỏ thiết bị trong môi trường sản xuất điện tử.
3. Chi phí in 3D tản nhiệt kim loại so với đùn nhôm truyền thống?
In 3D SLM đắt hơn đùn nhôm khi sản lượng lớn. Nhưng với sản lượng nhỏ hoặc hình dạng phức tạp (lattice), in 3D tiết kiệm hơn do không cần khuôn, đồng thời cho hiệu suất tản nhiệt vượt trội.
4. Vinnotek có thể in mẫu thử trước khi doanh nghiệp đầu tư máy không?
Có. Vinnotek cung cấp dịch vụ in mẫu thử (sample printing) để doanh nghiệp đánh giá chất lượng và tính khả thi trước khi quyết định đầu tư máy in. Buổi tư vấn đầu tiên miễn phí. Liên hệ hotline +84 974 366 166.
Kết bài
In 3D trong ngành điện tử đang thay đổi nhanh hơn bao giờ hết, và in 3D là công cụ giúp doanh nghiệp bắt kịp tốc độ đó. Từ prototype nhanh trong vài giờ, đồ gá sản xuất tùy chỉnh, đến tản nhiệt kim loại lattice vượt trội, mỗi ứng dụng đều mang lại lợi thế cạnh tranh rõ ràng.
Vinnotek với hệ sinh thái đa công nghệ (FDM, SLA, SLM, LMM) và đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng đồng hành cùng doanh nghiệp điện tử trên hành trình ứng dụng in 3D.
