Các dòng UAV thương mại và nghiên cứu ngày càng phải tích hợp nhiều thiết bị như camera RGB, cảm biến nhiệt, LiDAR, cảm biến đa phổ và máy tính xử lý dữ liệu. Mỗi payload lại có kích thước, khối lượng, giao diện lắp đặt và yêu cầu bảo vệ khác nhau, khiến payload integration trở thành một trong những bước phức tạp nhất khi phát triển drone.
Trong bài viết này, Vinnotek sẽ phân tích giải pháp in 3D payload bay, camera mount và sensor housing drone bằng Raise3D FDM và UnionTech SLA. Qua đó, doanh nghiệp có thể xác định khi nào nên dùng PETG hoặc PA12 CF cho kết cấu chịu lực và khi nào cần SLA cho các housing yêu cầu bề mặt mịn, dung sai chặt chẽ và độ chính xác quang học.

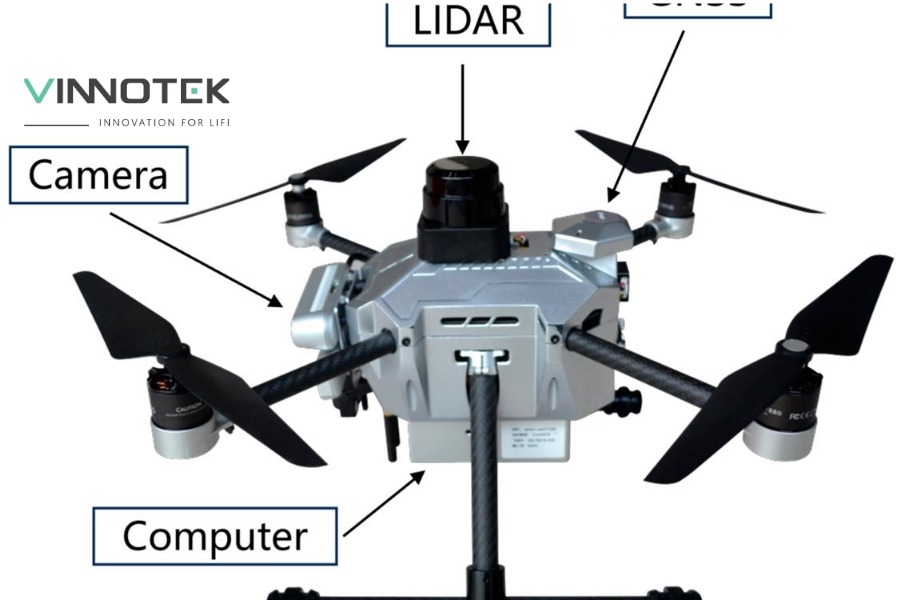

1. Payload Integration – Bài Toán Lớn Trong Quá Trình Phát Triển Drone Thương Mại
In 3D payload bay, camera mount và sensor housing drone giúp kỹ sư tích hợp thiết bị nhanh hơn, thay đổi cấu hình linh hoạt hơn và giảm sự phụ thuộc vào khuôn hoặc dịch vụ gia công bên ngoài.
Các dòng UAV hiện nay không chỉ mang theo một camera đơn. Tùy từng nhiệm vụ, drone có thể được trang bị camera RGB, thermal imager, LiDAR, cảm biến đa phổ, cảm biến âm thanh hoặc nhiều loại cảm biến hoạt động đồng thời.
Mỗi payload có kích thước, khối lượng và giao diện kết nối riêng. Bên cạnh đó, từng nhiệm vụ còn đặt ra yêu cầu khác nhau về góc quan sát, độ cách rung, khả năng bảo vệ môi trường và vị trí trọng tâm của toàn bộ hệ thống.
Nếu sử dụng phương pháp sản xuất truyền thống, mỗi lần thay đổi payload có thể kéo theo việc chỉnh sửa bản vẽ, gia công lại chi tiết và chờ đợi nhà cung cấp bên ngoài. Quá trình này làm tăng thời gian phát triển và khiến doanh nghiệp khó thử nghiệm nhanh nhiều cấu hình khác nhau.
In 3D cho phép tạo payload bay có thể tháo lắp nhanh, camera mount tùy chỉnh và sensor housing được thiết kế theo đúng yêu cầu của từng nhiệm vụ. Tuy nhiên, không phải mọi chi tiết đều nên được sản xuất bằng cùng một công nghệ hoặc vật liệu.
Payload bay chịu tải cần độ cứng, độ bền và khả năng tháo lắp nhiều lần. Trong khi đó, housing dành cho camera hoặc cảm biến quang học lại yêu cầu bề mặt mịn, kích thước chính xác và khả năng duy trì vị trí tương đối giữa các cảm biến.
Đây là lý do Vinnotek kết hợp Raise3D FDM cho kết cấu chịu lực và UnionTech SLA cho housing quang học chính xác trong cùng một quy trình tích hợp payload. Hai công nghệ đảm nhiệm những vai trò khác nhau nhưng bổ sung trực tiếp cho nhau.

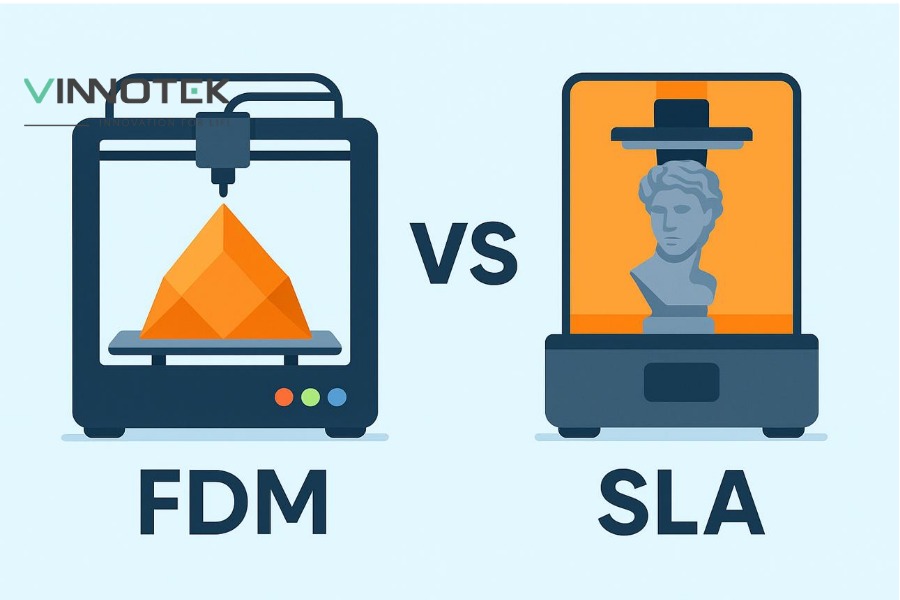

2. Raise3D FDM Và UnionTech SLA: Hai Vai Trò Không Thể Hoán Đổi
Việc lựa chọn công nghệ phải bắt đầu từ chức năng của chi tiết, thay vì chỉ dựa trên hình thức bề mặt hoặc thói quen sản xuất.
FDM tạo chi tiết bằng cách đùn từng lớp vật liệu nhiệt dẻo. Công nghệ này phù hợp với payload bay, khay điện tử, camera mount và các bộ phận kết cấu cần độ bền, khả năng chịu tải và chi phí sản xuất hợp lý.
Trong khi đó, SLA sử dụng tia laser để đóng rắn nhựa quang hóa. Công nghệ tạo ra chi tiết có bề mặt mịn hơn, đường nét sắc nét và độ chính xác kích thước cao, phù hợp với sensor housing, lens holder hoặc các bộ phận nằm gần đường truyền quang học.
Sự khác biệt về bề mặt không chỉ mang tính thẩm mỹ. Với các housing quang học, vân lớp hoặc bề mặt thô có thể ảnh hưởng đến khả năng kiểm soát ánh sáng bên trong, vị trí lắp đặt cảm biến và độ ổn định của trục quang.
Ngược lại, sử dụng SLA cho toàn bộ payload bay chịu lực không phải lúc nào cũng tối ưu. Một số loại resin có độ giòn cao hơn vật liệu FDM và không phù hợp với kết cấu thường xuyên chịu tải, tháo lắp hoặc va chạm.
Vì vậy, Vinnotek áp dụng nguyên tắc lựa chọn rõ ràng:
| Yêu cầu chi tiết | Công nghệ phù hợp |
| Kết cấu chịu tải, khay lắp thiết bị | Raise3D FDM |
| Payload bay dạng module | Raise3D FDM |
| Camera mount cần độ cứng | Raise3D FDM PA12/PA12 CF |
| Housing cảm biến quang học | UnionTech SLA |
| Lens holder, light guide | UnionTech SLA |
| Chi tiết cần bề mặt mịn và dung sai chặt | UnionTech SLA |
Có thể hiểu đơn giản, Raise3D FDM đảm nhiệm phần kết cấu, còn UnionTech SLA đảm nhiệm những chi tiết cần độ chính xác và chất lượng bề mặt cao.
Tham khảo thêm: giải pháp in 3D trong UAV với các ứng dụng từ phát triển prototype đến chế tạo linh kiện.
3. Raise3D FDM Với PETG Và PA12 CF Cho Payload Bay Kết Cấu
Raise3D FDM là lựa chọn phù hợp với payload bay dạng module, camera mount chịu lực, electronics tray và các bộ phận thường xuyên được thay đổi theo nhiệm vụ.
Vật liệu PETG đáp ứng tốt các payload bay thông dụng. Khi yêu cầu về tải trọng và độ cứng tăng lên, PA12 hoặc PA12 CF phù hợp hơn với camera mount, gimbal bracket và các kết cấu dành cho payload nặng.

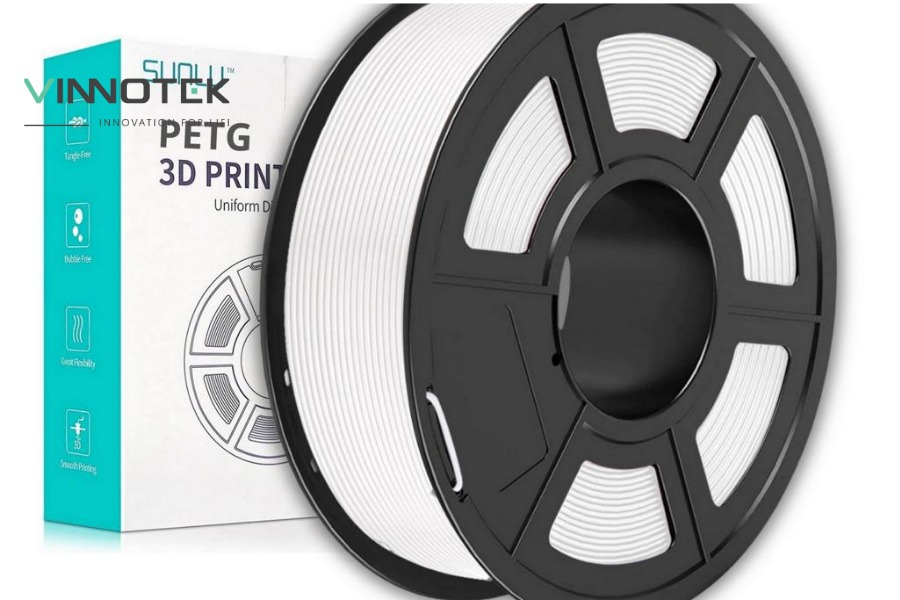

3.1. PETG Cho Payload Bay Thông Dụng Và Kết Cấu Chống Nước
PETG cân bằng tương đối tốt giữa khả năng in, độ bền va đập và độ ổn định kích thước. Vật liệu phù hợp với quá trình tạo mẫu nhanh và sản xuất các payload bay thường xuyên phải điều chỉnh theo thiết bị mới.
Khi thông số của camera, pin, máy tính nhiệm vụ hoặc cảm biến thay đổi, kỹ sư có thể chỉnh file thiết kế và in lại payload bay trong thời gian ngắn. Điều này giúp rút ngắn quá trình kiểm tra kích thước, vị trí trọng tâm và đường đi dây cáp.
PETG cũng dễ gia công sau in. Kỹ sư có thể bổ sung insert ren, helicoil hoặc vít tiêu chuẩn để tạo các điểm liên kết chắc chắn và thuận tiện cho quá trình tháo lắp.
Một số payload bay bằng PETG có thể được thiết kế không sử dụng infill nhằm hỗ trợ khả năng chống nước hoặc tạo độ nổi. Tuy nhiên, cấu trúc thành và độ kín của chi tiết cần được thiết kế phù hợp ngay từ đầu.
PETG phù hợp với:
- Payload bay cho camera RGB.
- Khay pin hoặc battery enclosure.
- Electronics tray.
- Housing cho máy tính nhiệm vụ.
- Payload bay dạng module.
- Cơ cấu quick-release tải trọng vừa.
Điểm mạnh của PETG nằm ở khả năng tạo mẫu nhanh và thay đổi linh hoạt. Đây là lựa chọn phù hợp trong giai đoạn kỹ sư cần thử nhiều phương án trước khi chốt thiết kế cuối cùng.

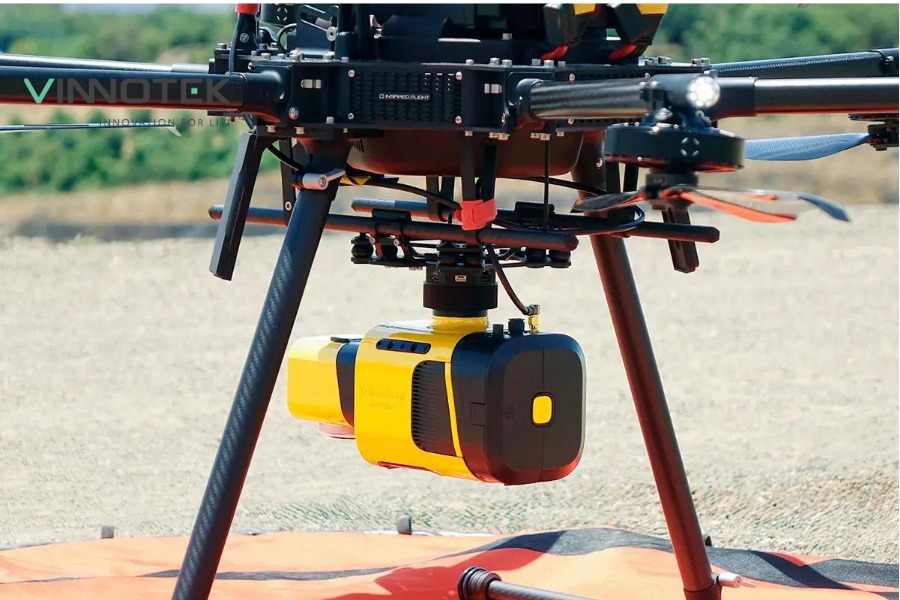

3.2. PA12 Và PA12 CF Cho Camera Mount Chịu Tải Cao
Với camera mount hoặc gimbal mount trên drone tải trọng lớn, độ cứng của kết cấu ảnh hưởng trực tiếp đến khả năng duy trì trục quang học.
Rung động từ động cơ và cánh quạt không được làm mount biến dạng quá mức. Nếu vị trí camera thay đổi trong quá trình bay, chất lượng hình ảnh và độ chính xác của dữ liệu thu thập có thể bị ảnh hưởng.
PA12 có độ bền và khả năng chịu tải tốt hơn các vật liệu phổ thông. Khi được gia cường bằng sợi carbon, PA12 CF đạt tỷ lệ độ cứng trên khối lượng cao, phù hợp với những kết cấu cần chắc chắn nhưng vẫn phải hạn chế trọng lượng.
PA12 và PA12 CF phù hợp với:
- Camera mount chịu tải cao.
- Gimbal mount cho heavy-lift drone.
- LiDAR bracket.
- Payload bay có cơ cấu tháo lắp nhanh.
- Kết cấu giữ nhiều cảm biến.
- Bracket chịu rung động.
- Khung đỡ máy tính nhiệm vụ.
Đối với cơ cấu quick-release, PA12 giúp duy trì hình học ổn định qua nhiều lần tháo lắp. Đây là yếu tố quan trọng khi doanh nghiệp muốn thay đổi payload trong thời gian ngắn mà không cần sử dụng dụng cụ chuyên biệt.
3.3. Raise3D Cho Quá Trình Tạo Mẫu Và Sản Xuất
Raise3D E2CF được trang bị nozzle silicon carbide, phù hợp với vật liệu composite như PA12 CF. Cơ cấu IDEX hỗ trợ in hai chi tiết giống nhau hoặc hai bộ phận độc lập trong cùng một chu kỳ.
Khả năng xử lý vật liệu sợi carbon giúp Raise3D E2CF phù hợp với camera mount, bracket và payload bay cần độ cứng cao.
Khi doanh nghiệp cần tăng sản lượng, Raise3D Pro3 HS sử dụng công nghệ Hyper FFF với tốc độ cao hơn. Nền tảng phù hợp với quá trình sản xuất nhiều payload bay hoặc mount cho một đội UAV có cùng cấu hình.
Như vậy, Raise3D có thể đảm nhiệm cả giai đoạn tạo mẫu nhanh lẫn sản xuất các bộ phận kết cấu cho fleet deployment.
Tìm hiểu về thiết bị: máy in 3D SLA phù hợp với nhu cầu tạo mẫu chi tiết và kiểm tra hình dạng trong quá trình R&D.

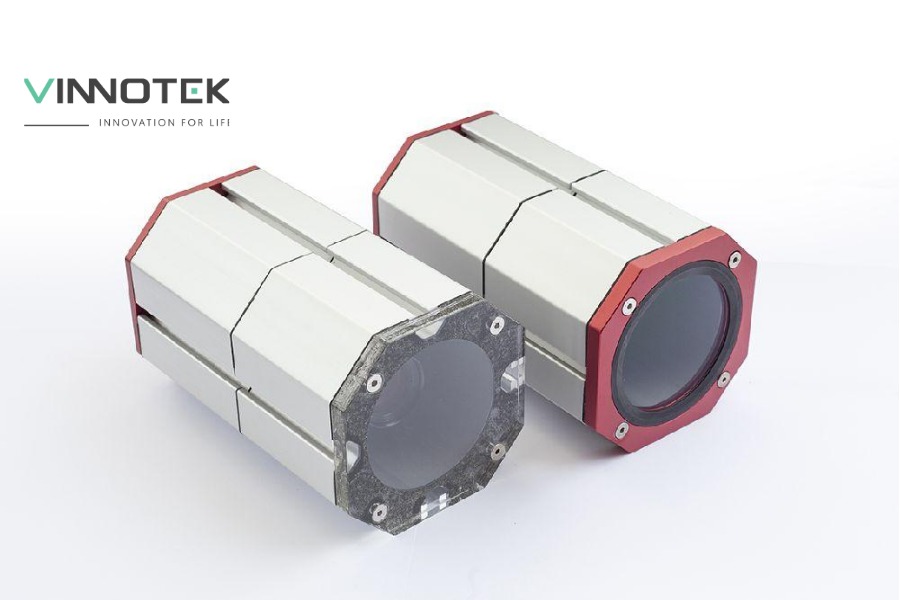

4. UnionTech SLA Cho Optical Sensor Housing Có Bề Mặt Mịn
UnionTech SLA phù hợp với camera housing, sensor enclosure và lens holder cần bề mặt mịn, độ chính xác cao và khả năng duy trì vị trí tương đối giữa các bộ phận quang học.
Housing dành cho camera và cảm biến có yêu cầu khác hoàn toàn với payload bay chịu lực. Bên cạnh việc cố định thiết bị, housing còn phải hỗ trợ kiểm soát vị trí cảm biến, đường truyền ánh sáng và góc quan sát.
4.1. Vì Sao Bề Mặt Ảnh Hưởng Đến Housing Quang Học?
Bề mặt phía trong của sensor housing có thể nằm gần camera, detector hoặc đường truyền quang học. Nếu chi tiết có vân lớp lớn, các gờ nhỏ trên bề mặt có thể ảnh hưởng đến cách ánh sáng phản xạ bên trong housing.
Đối với camera RGB thông thường, ảnh hưởng này có thể không quá rõ ràng. Tuy nhiên, với thermal imager, cảm biến đa phổ hoặc hệ thống nhiều camera đồng bộ, yêu cầu kiểm soát bề mặt và vị trí lắp đặt trở nên nghiêm ngặt hơn.
SLA tạo chi tiết bằng cách đóng rắn resin bằng ánh sáng nên bề mặt thường mịn hơn FDM. Công nghệ cũng tái tạo tốt các rãnh nhỏ, ngàm lắp, vị trí lens holder và những đường nét có kích thước nhỏ.
Nhờ đó, SLA phù hợp với:
- Optical sensor inner housing.
- Thermal camera housing.
- Lens holder.
- Light guide.
- Antenna dome.
- Sensor casing.
- Aerodynamic fairing.
- Housing nhiều camera có trục quang cố định.
Trong những ứng dụng này, chất lượng bề mặt là yêu cầu kỹ thuật trực tiếp chứ không chỉ để cải thiện vẻ ngoài của sản phẩm.

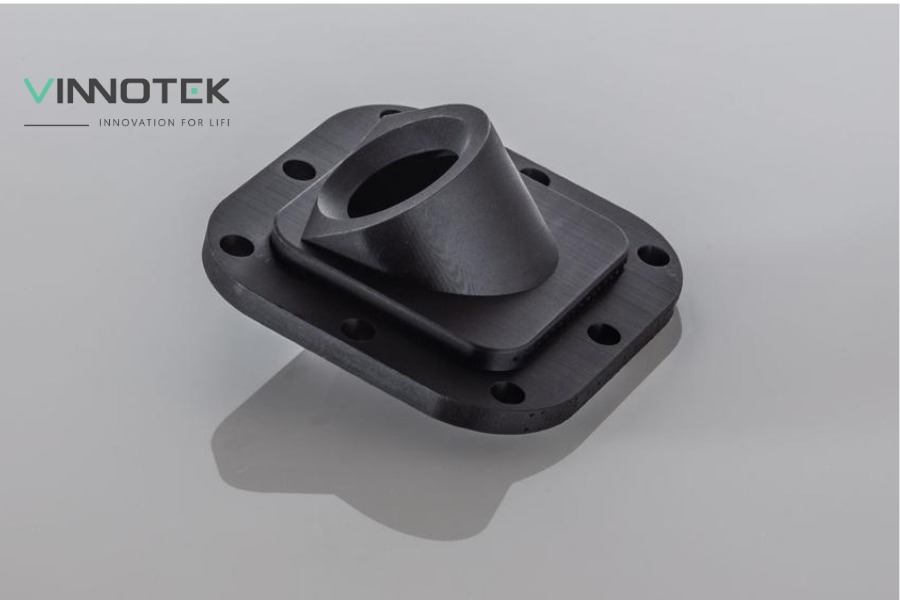

4.2. UnionTech RSPro SLA Cho Sensor Housing Công Nghiệp
Dòng UnionTech RSPro sử dụng công nghệ SLA laser để tạo các chi tiết có kích thước chính xác và bề mặt mịn.
| Thông số | UnionTech RSPro SLA |
| Độ nhám bề mặt Ra | ≤ 3,5 μm |
| Độ chính xác kích thước | ±0,1 mm |
| Độ dày lớp | 0,05-0,15 mm |
| Build volume | Đến 800 × 800 × 550 mm với RSPro800 X |
| Vật liệu | Standard, Tough, Castable và Transparent resin |
Độ nhám bề mặt Ra ≤ 3,5 μm phù hợp với những housing cần hạn chế vân lớp rõ rệt. Độ chính xác ±0,1 mm hỗ trợ duy trì vị trí tương đối giữa camera, cảm biến và các điểm lắp đặt.
Standard resin phù hợp với mẫu kiểm tra kích thước và housing có yêu cầu bề mặt cao. Tough resin được sử dụng khi chi tiết cần chịu rung động hoặc thao tác lắp ráp ở mức vừa phải.
Transparent resin phù hợp với light guide, bộ phận dẫn sáng hoặc những chi tiết cần quan sát cấu trúc bên trong. Castable resin có thể được dùng để tạo mẫu cho quy trình đúc kim loại khi cần chuyển sang housing bằng kim loại.

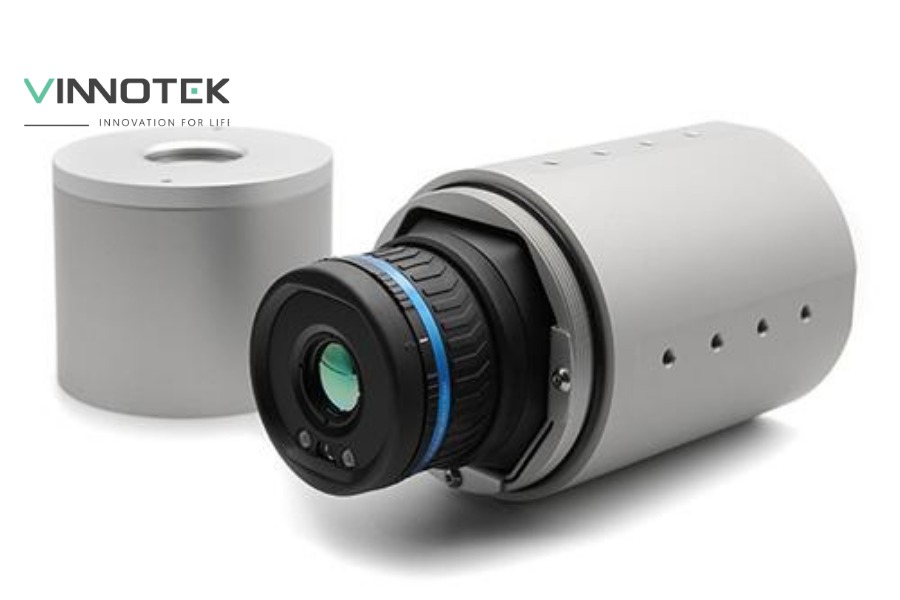

4.3. Housing Cho Hệ Thống Tri-Modal Sensor Fusion
Một hệ thống tri-modal payload có thể tích hợp đồng thời camera RGB, thermal camera và event camera trong cùng một housing.
Trong cấu hình này, ba camera phải được cố định với khoảng cách baseline xác định và các trục quang gần như song song. Điều này giúp duy trì vùng quan sát chồng lấn ổn định giữa các cảm biến.
Ví dụ được đề cập trong tài liệu gồm:
- Camera RGB với độ phân giải 1920 × 1080 ở 30 fps.
- Camera nhiệt FLIR Duo với độ phân giải 640 × 512 ở 30 fps.
- Dải LWIR từ 7,5-13,5 μm.
- Event camera Prophesee VGA có pixel pitch 15 μm.
- Dynamic range lớn hơn 120 dB.
- Dữ liệu được gắn thời gian bằng NVIDIA Jetson Xavier.
Khi nhiều cảm biến hoạt động đồng thời, sai lệch nhỏ ở vị trí lắp đặt có thể làm giảm độ ổn định của vùng quan sát chồng lấn. Vì vậy, housing phải duy trì baseline và trục quang chính xác.
Trường hợp này cho thấy lợi thế của SLA trong việc tạo housing nhiều cảm biến có dung sai chặt chẽ và bề mặt hoàn thiện cao.
Góc nhìn kỹ thuật:
- in 3D chi tiết UAV trinh sát & tấn công trong quá trình phát triển và chế tạo các bộ phận cho UAV.
- motor mount, ESC mount, flight controller housing là những chi tiết có thể được tạo mẫu nhanh bằng in 3D.
- prototype UAV mới (R&D – geometry iteration nhanh) hỗ trợ kiểm tra và điều chỉnh thiết kế qua nhiều vòng thử nghiệm

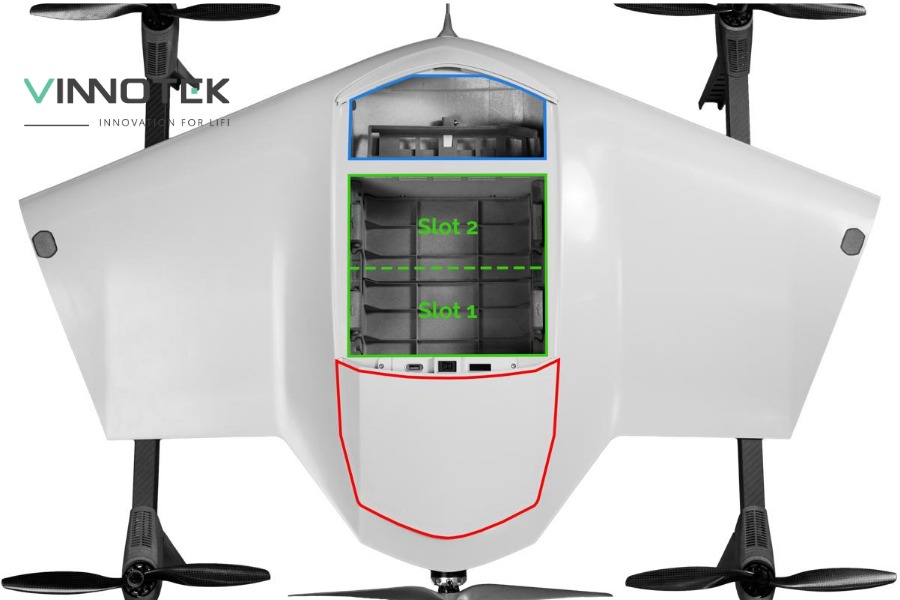

5. Mapping Công Nghệ Theo Từng Loại Component
Không phải mọi bộ phận trong hệ thống payload đều cần SLA, đồng thời FDM cũng không phù hợp với tất cả chi tiết quang học.
Bảng dưới đây giúp kỹ sư lựa chọn công nghệ theo đúng vai trò của từng component:
| Component | Raise3D PETG | Raise3D PA12 CF | UnionTech SLA |
| Modular payload bay | Rất phù hợp | Phù hợp | Không tối ưu |
| RGB camera structural mount | Rất phù hợp | Phù hợp | Phù hợp |
| Gimbal mount tải trọng lớn | Hạn chế | Rất phù hợp | Hạn chế |
| Optical sensor inner housing | Không phù hợp | Không phù hợp | Rất phù hợp |
| Thermal camera housing | Có thể dùng | Phù hợp | Rất phù hợp |
| LiDAR enclosure | Phù hợp | Rất phù hợp | Phù hợp |
| Lens holder hoặc light guide | Không phù hợp | Không phù hợp | Rất phù hợp |
| Electronics tray | Rất phù hợp | Phù hợp | Không tối ưu |
| Antenna dome | Phù hợp | Hạn chế | Rất phù hợp |
| Quick-release payload bay | Rất phù hợp | Phù hợp | Không tối ưu |
Có thể tóm tắt như sau:
- PETG: phù hợp với payload bay thông dụng, electronics tray và tạo mẫu nhanh.
- PA12 CF: phù hợp với camera mount, gimbal bracket và kết cấu chịu tải.
- UnionTech SLA: phù hợp với sensor housing, lens holder và chi tiết yêu cầu bề mặt mịn, dung sai chặt chẽ.
6. Quy Trình Kết Hợp FDM Và SLA Trong Thiết Kế Payload
Vinnotek đề xuất quy trình ba giai đoạn để cân bằng giữa tốc độ phát triển, chi phí và độ chính xác.
6.1. Giai đoạn 1 – Tạo mẫu nhanh bằng Raise3D PETG
Ở giai đoạn đầu, payload bay và camera mount được in bằng PETG để kiểm tra:
- Kích thước lắp đặt của payload.
- Vị trí trọng tâm.
- Cơ cấu quick-release.
- Đường đi dây cáp.
- Điểm lắp vật liệu cách rung.
- Khoảng hở giữa các thiết bị.
- Khả năng tháo lắp và bảo trì.
PETG có chi phí hợp lý và dễ in nên kỹ sư có thể thử nhiều phiên bản trong thời gian ngắn. Mỗi vòng thiết kế có thể được điều chỉnh dựa trên kết quả lắp thử thực tế.
Mục tiêu của giai đoạn này là chốt form factor trước khi chuyển sang vật liệu hoặc công nghệ có yêu cầu xử lý cao hơn.
6.2. Giai đoạn 2 – Sản xuất optical housing bằng UnionTech SLA
Khi thiết kế tổng thể đã được phê duyệt, sensor housing được sản xuất bằng UnionTech SLA.
Bề mặt Ra ≤ 3,5 μm giúp tạo phần bên trong mịn hơn, trong khi độ chính xác ±0,1 mm hỗ trợ duy trì baseline và vị trí tương đối giữa các cảm biến.
Sau khi in, chi tiết được xử lý hậu kỳ và post-cure theo loại resin đã lựa chọn. Standard resin phù hợp với housing tiêu chuẩn, trong khi Tough hoặc Transparent resin được sử dụng theo yêu cầu của từng ứng dụng.
6.3. Giai đoạn 3 – Chuyển sang sản xuất
Trong giai đoạn sản xuất, từng bộ phận được chuyển sang công nghệ phù hợp với chức năng cuối cùng:
| Bộ phận | Giải pháp sản xuất |
| Payload bay kết cấu | Raise3D PA12 CF |
| Optical sensor housing | UnionTech SLA |
| Quick-release mechanism | PETG hoặc PA12 |
| Camera mount chịu tải | PA12 CF |
| Electronics tray | PETG |
| Lens holder | UnionTech SLA |
Quy trình này giúp doanh nghiệp không phải đánh đổi toàn bộ hệ thống theo giới hạn của một công nghệ duy nhất. Raise3D và UnionTech cùng tham gia vào một pipeline, mỗi nền tảng đảm nhiệm đúng nhóm chi tiết mà công nghệ đó có lợi thế.
7. Vinnotek – Đối Tác Phân Phối Raise3D Và UnionTech Tại Việt Nam
Vinnotek là đơn vị phân phối chính thức Raise3D và UnionTech tại Việt Nam, cung cấp giải pháp in 3D payload bay, camera mount và sensor housing drone cho doanh nghiệp sản xuất UAV và các tổ chức nghiên cứu.
Đối với kết cấu chịu lực, Vinnotek cung cấp Raise3D E2CF và Raise3D Pro3 HS cùng các vật liệu PETG, PA12 và PA12 CF.
Raise3D phù hợp với payload bay dạng module, electronics tray, camera mount, gimbal bracket và các bộ phận cần sản xuất nhanh với độ bền cao.
Đối với housing quang học, Vinnotek cung cấp UnionTech RSPro cùng Standard, Tough, Transparent và Castable resin. Giải pháp phù hợp với sensor housing, lens holder, light guide và những chi tiết cần chất lượng bề mặt cao.
Vinnotek đồng thời hỗ trợ doanh nghiệp:
- Lựa chọn công nghệ theo chức năng chi tiết.
- Tối ưu thiết kế payload bay theo nguyên tắc DfAM.
- Thiết kế housing nhiều cảm biến có baseline cố định.
- Xây dựng quy trình kết hợp FDM và SLA.
- Lựa chọn vật liệu theo tải trọng và điều kiện vận hành.
- In thử để đánh giá kích thước lắp đặt và bề mặt.
- Triển khai thiết bị và hỗ trợ kỹ thuật tại Việt Nam.
Doanh nghiệp có thể in thử camera mount bằng PETG hoặc optical housing bằng SLA để đánh giá độ phù hợp trước khi chuyển sang sản xuất.
Kết Luận
In 3D payload bay, camera mount và sensor housing drone không phải là bài toán mà một công nghệ duy nhất có thể giải quyết tối ưu.
Raise3D FDM với PETG, PA12 và PA12 CF phù hợp với payload bay dạng module, quick-release mechanism, electronics tray và các kết cấu chịu lực. Công nghệ đáp ứng tốt yêu cầu tạo mẫu nhanh, thay đổi linh hoạt và sản xuất các bộ phận có độ bền cao.
UnionTech SLA phù hợp với optical sensor housing, lens holder và các chi tiết cần bề mặt mịn, độ chính xác kích thước cao hoặc vị trí tương đối ổn định giữa nhiều cảm biến.
Khi kết hợp đúng hai công nghệ, doanh nghiệp có thể rút ngắn thời gian phát triển, kiểm soát tốt hơn độ chính xác của hệ thống và lựa chọn vật liệu phù hợp cho từng chức năng. Liên hệ Vinnotek để được tư vấn giải pháp in 3D payload bay, camera mount và sensor housing drone theo yêu cầu cụ thể của từng dự án.
