Trong thiết kế drone, các chi tiết như motor mount, ESC housing và flight controller bracket thường có kích thước nhỏ, nhưng lại ảnh hưởng trực tiếp đến độ ổn định bay, độ bền khi va chạm và khả năng bảo vệ linh kiện điện tử.
Đây là nhóm chi tiết phải chịu nhiều điều kiện khắc nghiệt cùng lúc: nhiệt từ motor và ESC, rung động liên tục, va đập khi hạ cánh hoặc crash, đồng thời vẫn cần giữ đúng hình học để motor, cánh quạt và bộ điều khiển bay hoạt động ổn định.
Với các vật liệu in 3D phổ thông như PLA hoặc PETG, những yêu cầu này thường vượt quá khả năng sử dụng lâu dài. PLA dễ mềm khi gặp nhiệt. PETG bền hơn nhưng vẫn chưa đủ ổn định cho motor mount chịu tải liên tục. Đây là lý do PA12 CF đang trở thành lựa chọn phù hợp hơn cho các chi tiết drone cần chịu nhiệt, chịu rung và bền va đập.
Bài viết này được Vinnotek tổng hợp dành cho kỹ sư UAV, nhà sản xuất drone và đội R&D đang tìm vật liệu FDM tốt hơn PLA và PETG để in 3D motor mount, ESC housing và flight controller bracket bằng hệ máy Raise3D.

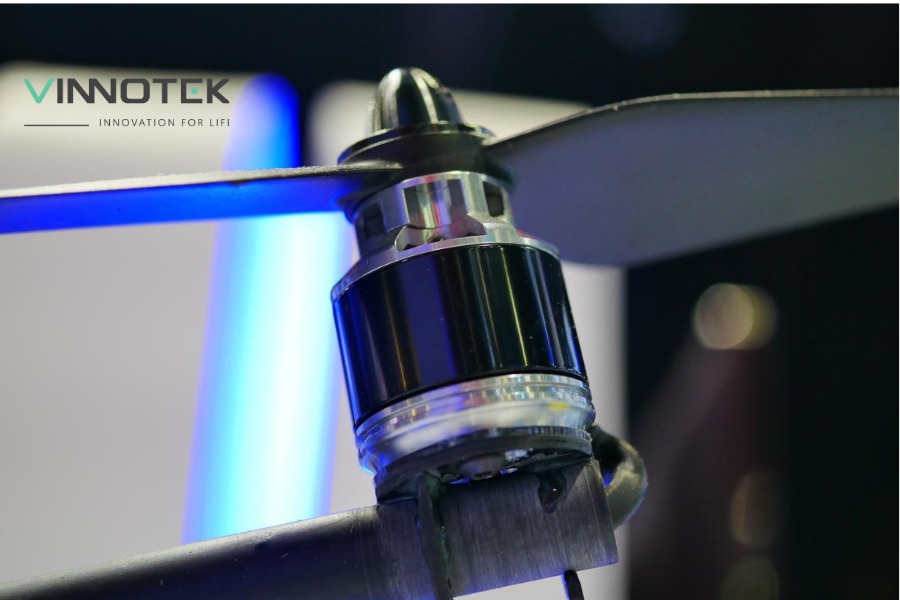

1. Vì Sao PLA Và PETG Không Đủ Cho Motor Mount Và ESC Housing?
Motor brushless trên drone sinh nhiệt liên tục trong quá trình hoạt động. Trong điều kiện bay bình thường, nhiệt độ bề mặt motor có thể đạt 60 đến 80°C. Khi chạy tải cao, full throttle kéo dài hoặc bay trong môi trường nóng, nhiệt độ có thể vượt 100°C.
PLA có nhiệt độ biến dạng nhiệt chỉ khoảng 52 đến 65°C. Khi đặt gần motor nóng, PLA có thể mềm, biến dạng và mất độ chính xác kích thước. Với motor mount, chỉ một sai lệch nhỏ cũng có thể làm motor bị lệch trục, tăng rung động, làm cánh quạt hoạt động không đều và gây rủi ro propeller strike.
PETG tốt hơn PLA về độ dai và khả năng chịu nhiệt, nhưng nhiệt độ biến dạng nhiệt thường chỉ khoảng 70 đến 80°C. Với các motor chịu tải cao, mức này vẫn không tạo đủ biên an toàn. Ngoài ra, PETG cũng không phải vật liệu tối ưu để giảm rung cho các cụm điện tử nhạy cảm.
Với flight controller, vấn đề không chỉ là nhiệt. Bộ điều khiển bay sử dụng cảm biến gia tốc và con quay hồi chuyển để đọc chuyển động của drone. Nếu bracket hoặc housing truyền quá nhiều rung động từ frame và motor vào flight controller, tín hiệu cảm biến sẽ nhiễu, ảnh hưởng đến PID tuning, độ ổn định và phản hồi bay.
PA12 CF giải quyết đồng thời hai vấn đề này: chịu nhiệt tốt hơn và có khả năng giảm rung tốt hơn nhờ nền nylon kết hợp sợi carbon.

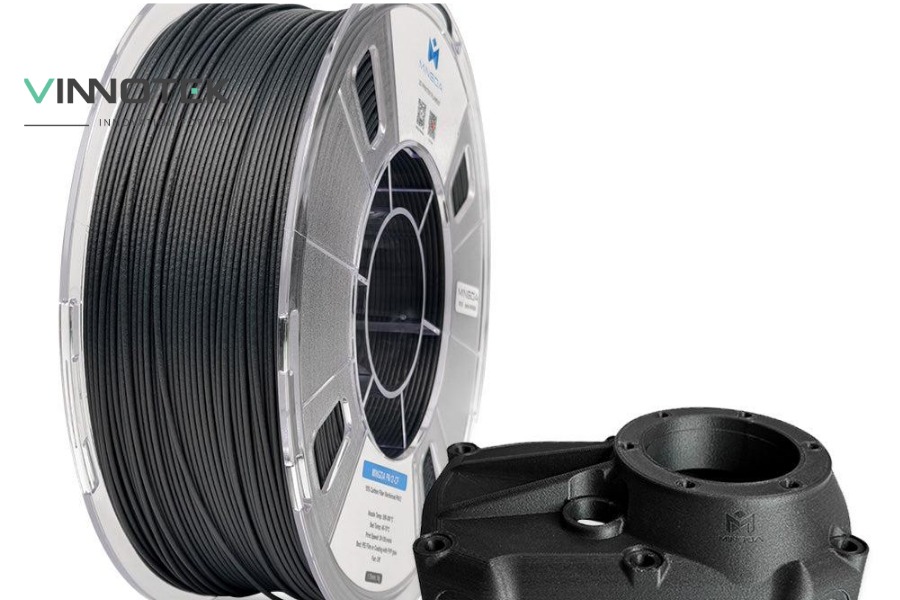

2. PA12 CF: Vật Liệu Phù Hợp Cho Motor Mount Drone
PA12 CF là nylon PA12 gia cường sợi carbon. Với drone, đây là nhóm vật liệu có sự cân bằng tốt giữa độ cứng, trọng lượng, độ bền va đập, khả năng chịu nhiệt và độ ổn định kích thước.
Raise3D Industrial PA12 CF có tensile strength khoảng 72 MPa và impact strength khoảng 12.5 kJ/m². Đây là hai thông số quan trọng với motor mount, vì chi tiết này vừa phải giữ motor cố định, vừa phải chịu rung động và va đập lặp lại.
So với PLA, PA12 CF chịu nhiệt tốt hơn rõ rệt. So với PETG, vật liệu này cứng hơn và ổn định hơn ở các chi tiết chịu tải. So với nylon không gia cường, sợi carbon giúp tăng độ cứng và giảm biến dạng.
Một lợi thế khác của PA12 là khả năng hấp thụ ẩm thấp hơn so với PA6 hoặc PA66. Với drone bay ngoài trời, đặc biệt trong môi trường nhiệt đới ẩm như Việt Nam, độ ổn định vật liệu là yếu tố rất đáng chú ý. Chi tiết hút ẩm quá nhiều có thể thay đổi cơ tính, ảnh hưởng đến kích thước và độ bền lâu dài.
Với các chi tiết như motor mount, arm junction, landing gear, ESC mount và housing bảo vệ điện tử, PA12 CF là lựa chọn kỹ thuật an toàn hơn nhiều so với các vật liệu phổ thông.
Tham khảo thêm: giải pháp in 3D trong UAV với nhiều hướng ứng dụng từ prototype đến chế tạo linh kiện.
3. Chịu Nhiệt: Yêu Cầu Bắt Buộc Với Motor Mount Và ESC Housing
Motor mount nằm rất gần nguồn nhiệt. Khi motor hoạt động liên tục, nhiệt truyền từ motor sang mount và vùng lắp vít. Nếu vật liệu không đủ chịu nhiệt, chi tiết có thể mềm dần, lỏng vít hoặc biến dạng quanh lỗ bắt motor.
PA12 CF có khả năng làm việc ở mức nhiệt trên 100°C, phù hợp hơn cho motor mount drone. Với một số ứng dụng tải cao, chi tiết có thể được annealing sau in để cải thiện thêm khả năng chịu nhiệt và độ ổn định.
Bảng so sánh vật liệu cho motor mount:
| Vật liệu | Khả năng chịu nhiệt | Phù hợp motor mount |
| PLA | Thấp, dễ mềm khi motor nóng | Không phù hợp |
| PETG | Tốt hơn PLA nhưng biên an toàn chưa cao | Chỉ phù hợp tải nhẹ |
| ABS | Chịu nhiệt khá nhưng khó in và có thể giòn | Có thể dùng trong một số trường hợp |
| PA12 CF | Chịu nhiệt tốt, cứng, bền va đập | Phù hợp |
| PPA CF | Chịu nhiệt rất cao | Phù hợp cho ứng dụng khắc nghiệt |
Với ESC housing, nhiệt cũng là vấn đề quan trọng. ESC có thể nóng khi drone tải nặng, leo cao, bay lâu hoặc hoạt động trong môi trường nhiệt độ cao. Housing in bằng PA12 CF có thể bảo vệ bo mạch tốt hơn, đồng thời giữ hình dạng ổn định hơn các vật liệu phổ thông.
4. Giảm Rung: Yếu Tố Quan Trọng Với Flight Controller
Flight controller là “bộ não” của drone. Nếu cảm biến bên trong nhận quá nhiều rung động, drone có thể bay không ổn định, phản hồi chậm hoặc khó tinh chỉnh PID.
Carbon fiber plate có độ cứng cao nhưng khả năng giảm rung thấp. Khi flight controller được gắn trực tiếp lên một frame quá cứng, rung động từ motor có thể truyền thẳng vào cảm biến.
PA12 CF có nền polymer nên khả năng hấp thụ rung tốt hơn vật liệu carbon fiber dạng tấm. Khi được thiết kế đúng, flight controller bracket bằng PA12 CF có thể giảm rung ở mức tốt hơn, đồng thời vẫn đủ cứng để giữ bo mạch ổn định.
Một hướng thiết kế hiệu quả là kết hợp PA12 CF với TPU. PA12 CF đóng vai trò vỏ hoặc khung chịu lực, còn TPU được dùng tại các điểm tiếp xúc để giảm rung. Với Raise3D E2CF và hệ IDEX, kỹ sư có thể phát triển các thiết kế dual-material, tích hợp phần cứng và phần giảm rung trong cùng một cụm chi tiết.
Đây là lợi thế lớn của in 3D so với cách lắp ghép truyền thống. Thay vì dùng nhiều miếng đệm rời, kỹ sư có thể thiết kế sẵn vùng giảm rung vào bracket.
5. Bằng Chứng Va Đập: PA12 CF Sống Sót Sau Nhiều Lần Drop Test
Một trong những yêu cầu thực tế nhất với drone là khả năng sống sót sau crash. Dù thiết kế tốt đến đâu, drone vẫn có thể rơi, va vào vật cản hoặc hạ cánh mạnh trong quá trình thử nghiệm.
Trong các bài kiểm tra va đập mô phỏng, motor mount PA12 CF cho thấy khả năng chịu crash rất tốt. Cụm motor mount có tải trọng khoảng 350 g được thả rơi nhiều lần ở góc 45° xuống bề mặt bê tông. Kết quả ghi nhận motor mount PA12 CF không nứt sau 20 lần drop, trong khi một số mount PA6 CF bị hỏng sớm hơn.
Điểm quan trọng nằm ở nền PA12. Vật liệu này có độ dai tốt, có khả năng biến dạng trước khi gãy, thay vì nứt vỡ đột ngột. Với drone, đây là ưu điểm lớn. Một chi tiết có thể bị trầy hoặc biến dạng nhẹ nhưng không vỡ hoàn toàn sẽ giúp drone có cơ hội tiếp tục vận hành hoặc giảm thiệt hại sau va chạm.
Đối với UAV thương mại, drone khảo sát, drone nông nghiệp hoặc drone thử nghiệm ngoài hiện trường, khả năng chịu va đập của motor mount và housing là yếu tố ảnh hưởng trực tiếp đến chi phí bảo trì.
Tìm hiểu thiết bị: máy in 3D FDM Raise3D phục vụ tạo mẫu và chế tạo các chi tiết cho quá trình phát triển UAV.

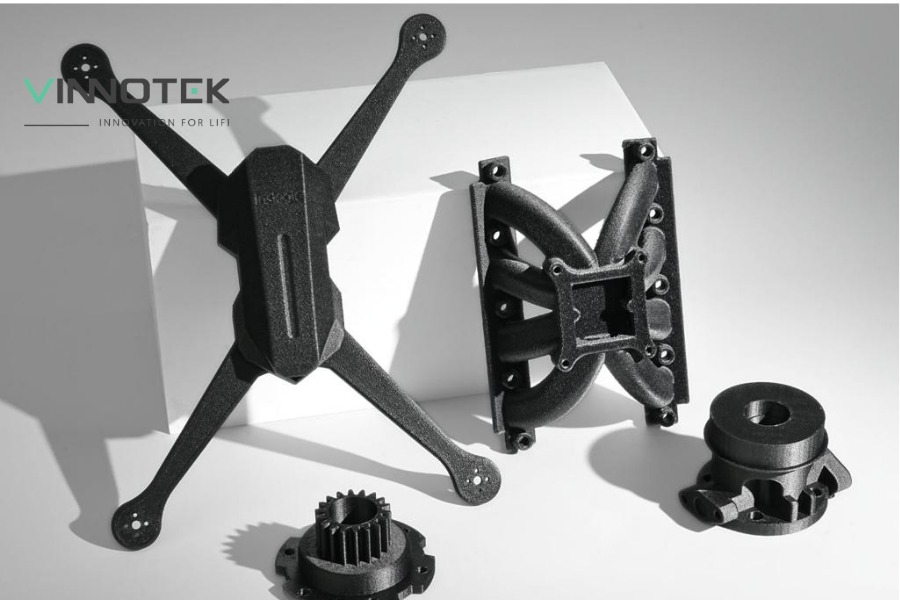

6. PA12 Trong Điều Kiện Thực Tế: Từ Nhiệt Độ Lạnh Đến Môi Trường Nóng
Một số đơn vị vận hành drone chuyên nghiệp đã sử dụng PA12 cho chi tiết drone trong điều kiện rất khắc nghiệt, từ môi trường lạnh sâu đến khu vực nắng nóng. Điều này cho thấy PA12 là vật liệu phù hợp với các ứng dụng cần độ ổn định qua nhiều điều kiện vận hành khác nhau.
Với drone thương mại, một thiết bị có thể được dùng ở nhiều địa hình và khí hậu khác nhau: vùng núi lạnh, khu vực ven biển ẩm, công trường nắng nóng hoặc khu vực có bụi và va đập. PLA và PETG thường không đủ ổn định cho dải điều kiện rộng như vậy.
PA12 CF trên Raise3D là lựa chọn dễ tiếp cận hơn cho các đội kỹ thuật muốn đạt hiệu năng gần với vật liệu kỹ thuật cao, nhưng vẫn giữ chi phí thấp hơn so với các công nghệ sản xuất công nghiệp khác.
7. Ứng Dụng Cụ Thể Trên Drone

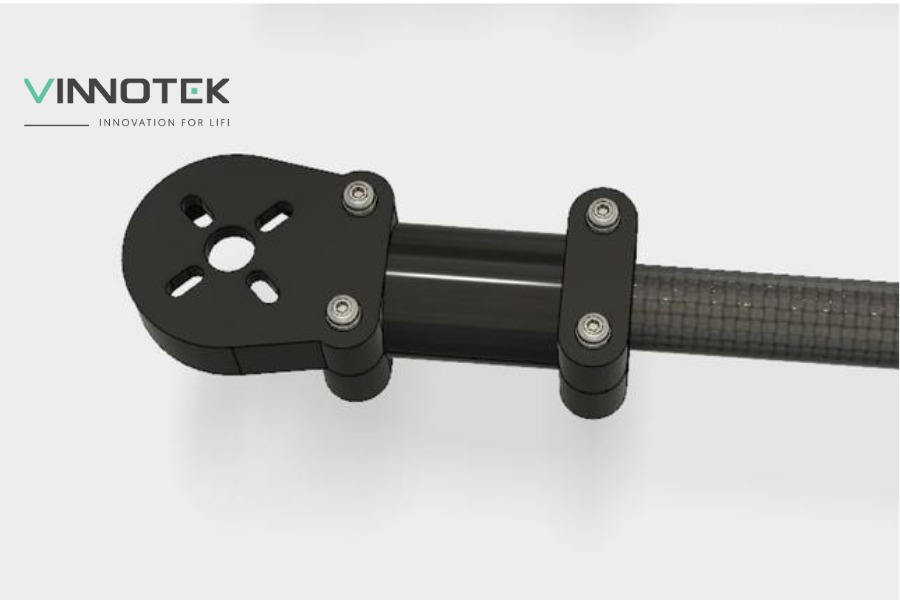

Motor Mount
Motor mount là ứng dụng quan trọng nhất của PA12 CF trên drone. Chi tiết này chịu nhiệt, rung, tải ly tâm từ cánh quạt và lực va chạm khi crash.
Với thiết kế đúng, PA12 CF có thể tạo motor mount có lỗ bắt vít chính xác, vùng gia cường tại chân motor, rãnh đi dây tích hợp và interface phù hợp với arm hoặc frame. Đối với các mẫu motor phổ biến, kỹ sư có thể thiết kế pattern lỗ M2, M3 hoặc M4 theo spec motor.

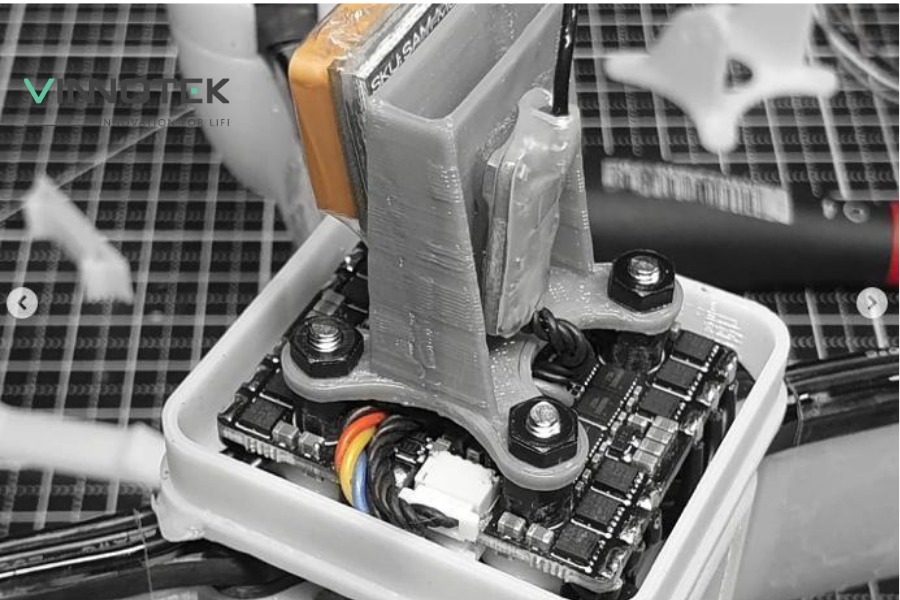

ESC Mount Và Housing
ESC mount cần chịu nhiệt, giữ bo mạch ổn định và bảo vệ linh kiện khỏi va đập. PA12 CF có khả năng chịu nhiệt tốt, độ cứng cao và đủ cách điện cho nhiều ứng dụng điện áp thấp.
Nếu ứng dụng yêu cầu chống tĩnh điện, doanh nghiệp có thể cân nhắc thêm các vật liệu ESD phù hợp. Tuy nhiên, với nhiều drone thông thường, PA12 CF đã là bước nâng cấp lớn so với PLA, PETG hoặc ABS.
Flight Controller Bracket
Với flight controller, ưu tiên lớn nhất là giảm rung và giữ bo mạch ổn định. PA12 CF phù hợp để tạo khung bracket cứng, trong khi TPU có thể được thêm vào các điểm tiếp xúc để giảm rung.
Thiết kế này giúp giảm số lượng linh kiện lắp ráp, tối ưu không gian trong thân drone và giảm nguy cơ lỏng đệm cao su trong quá trình sử dụng.

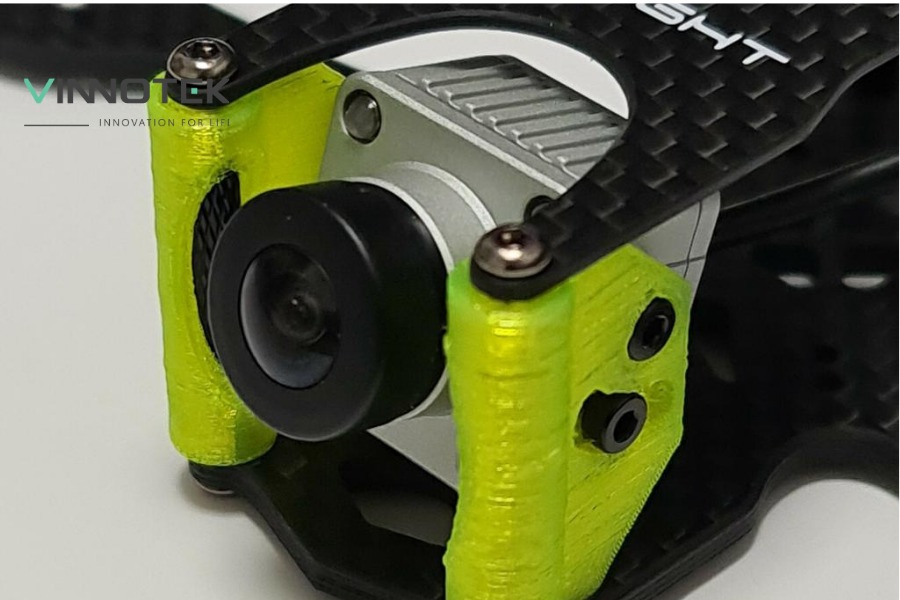

Camera Mount Và Sensor Housing
PA12 CF cũng phù hợp cho camera mount, sensor housing, antenna bracket và các chi tiết bảo vệ thiết bị. Những chi tiết này cần nhẹ, đủ cứng và không bị biến dạng khi làm việc ngoài trời.
Với camera hoặc cảm biến cần giảm rung, có thể kết hợp PA12 CF với TPU để tạo mount vừa chắc vừa có vùng hấp thụ dao động.
Thông tin hữu ích:
- khung thân drone (airframe, frame arms) trong thiết kế và chế tạo kết cấu cho UAV.
- payload bay, camera mount, sensor housing với các yêu cầu riêng về kích thước và khả năng lắp đặt.
- in 3D propeller guard landing gear drone trong phát triển các bộ phận bảo vệ và hỗ trợ hạ cánh.
8. Workflow In 3D Trên Raise3D E2CF
Một quy trình in motor mount hoặc housing bằng Raise3D E2CF thường gồm bốn bước.
Bước 1: Thiết kế theo nguyên tắc DfAM.
Kỹ sư cần xác định pattern lỗ bắt motor, khoảng hở cho trục motor, rãnh đi dây, vùng gia cường và interface với frame. Với các chi tiết chịu tải, nên bo góc, tăng bề dày tại vùng bắt vít và tránh các góc nhọn dễ tập trung ứng suất.
Bước 2: Chuẩn bị vật liệu.
PA12 CF cần được sấy khô trước khi in để đảm bảo độ bám lớp và bề mặt in ổn định. Hệ hộp vật liệu kín của Raise3D E2CF giúp duy trì filament trong điều kiện khô hơn trong quá trình vận hành.
Bước 3: In trên Raise3D E2CF.
E2CF được thiết kế cho vật liệu composite sợi carbon, với đầu phun chống mài mòn và hệ IDEX. Với một set motor mount, thời gian in thường khoảng vài giờ tùy kích thước và thiết lập. Chế độ duplication có thể giúp in hai chi tiết giống nhau cùng lúc.
Bước 4: Annealing nếu cần.
Với motor mount cho UAV tải cao hoặc hoạt động gần nguồn nhiệt, annealing có thể giúp tăng thêm độ ổn định nhiệt và cơ tính. Đây là bước tùy chọn nhưng đáng cân nhắc với các ứng dụng chuyên nghiệp.
9. Chọn Vật Liệu Theo Component
| Component | PLA | PETG | PA12 CF | PPA CF | TPU |
| Motor mount | Không phù hợp | Chỉ tải nhẹ | Phù hợp | Rất phù hợp khi nhiệt cao | Không phù hợp |
| ESC mount | Không phù hợp | Có thể dùng | Phù hợp | Rất phù hợp | Không phù hợp |
| Flight controller bracket | Không tối ưu | Có thể dùng | Phù hợp | Phù hợp | Phù hợp để giảm rung |
| Camera mount | Tạm dùng | Phù hợp | Rất phù hợp | Phù hợp | Phù hợp cho vùng giảm rung |
| Propeller guard | Tạm dùng | Phù hợp | Phù hợp | Không tối ưu | Phù hợp nếu cần dẻo |
Bảng này cho thấy PA12 CF là vật liệu cân bằng nhất cho phần lớn chi tiết drone cần độ cứng, chịu nhiệt và chịu va đập. PPA CF phù hợp khi nhiệt độ cao hơn. TPU nên được dùng cho vùng giảm rung, đệm hoặc chi tiết cần đàn hồi, không nên dùng làm motor mount chịu lực chính.
10. Vinnotek: Giải Pháp Raise3D Cho Drone Tại Việt Nam
Vinnotek là đơn vị phân phối chính thức Raise3D tại Việt Nam, cung cấp giải pháp in 3D motor mount, ESC housing, flight controller bracket và các chi tiết kỹ thuật cho drone bằng PA12 CF, PA12 CF+ và PPA CF.
Với Raise3D E2CF, doanh nghiệp có thể triển khai in vật liệu composite sợi carbon ngay trong phòng R&D hoặc xưởng sản xuất. Máy phù hợp cho các nhóm cần thử nghiệm nhanh, sản xuất lô nhỏ, tối ưu thiết kế và giảm phụ thuộc vào gia công bên ngoài.
Vinnotek có thể hỗ trợ khách hàng lựa chọn vật liệu, thiết lập thông số in, tối ưu hướng in, tư vấn thiết kế motor mount, ESC housing, FC bracket và các chi tiết dual-material PA12 CF kết hợp TPU để giảm rung.
Tư vấn in 3D motor mount và housing drone theo spec cụ thể: miễn phí
In thử motor mount PA12 CF để đánh giá chịu nhiệt và va đập
Nhận tư vấn chọn PA12 CF, PPA CF, PETG-CF hoặc TPU theo từng chi tiết drone
Kết Luận
In 3D motor mount, ESC housing và flight controller bracket bằng Raise3D PA12 CF là lựa chọn phù hợp cho các đội drone cần vật liệu tốt hơn PLA và PETG.
PA12 CF có khả năng chịu nhiệt trên 100°C, độ cứng cao, bền va đập và giảm rung tốt hơn vật liệu carbon fiber dạng tấm nhờ nền polymer. Với motor mount, vật liệu này giúp giữ motor ổn định hơn trong điều kiện nhiệt và rung liên tục. Với ESC housing, nó hỗ trợ bảo vệ bo mạch trước nhiệt và va đập. Với flight controller bracket, PA12 CF có thể kết hợp TPU để giảm rung cho cảm biến.
Với hệ máy Raise3D E2CF, vật liệu PA12 CF và kinh nghiệm triển khai ứng dụng kỹ thuật, Vinnotek có thể đồng hành cùng các nhà sản xuất UAV, đội R&D và kỹ sư drone tại Việt Nam trong việc tạo ra các chi tiết nhẹ hơn, bền hơn và ổn định hơn cho ứng dụng bay thực tế.
