Bạn đang tìm hướng dẫn sử dụng máy in 3D? Bài viết này Vinnotek sẽ giúp bạn nắm vững cách lắp đặt, vận hành và tối ưu máy in 3D để có sản phẩm in sắc nét, chất lượng cao.
1. Về máy in 3D.
Máy in 3D là một thiết bị để tạo ra các mô hình 3 chiều từ một mẫu 3D cho trước. Nó hoạt động bằng cách sử dụng kết hợp của phần mềm và thiết bị hardware để in từng lớp vật liệu theo file 3D được thiết kế hoặc được quét từ máy scan 3D. Máy in 3D có thể sử dụng nhiều loại vật liệu, bao gồm nhựa, kim loại, gỗ, và nhiều vật liệu khác.

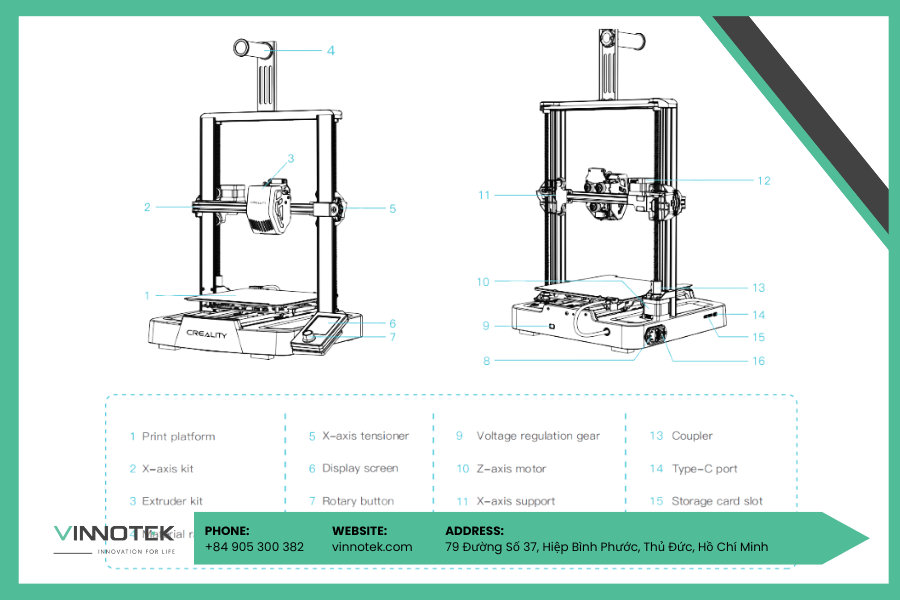

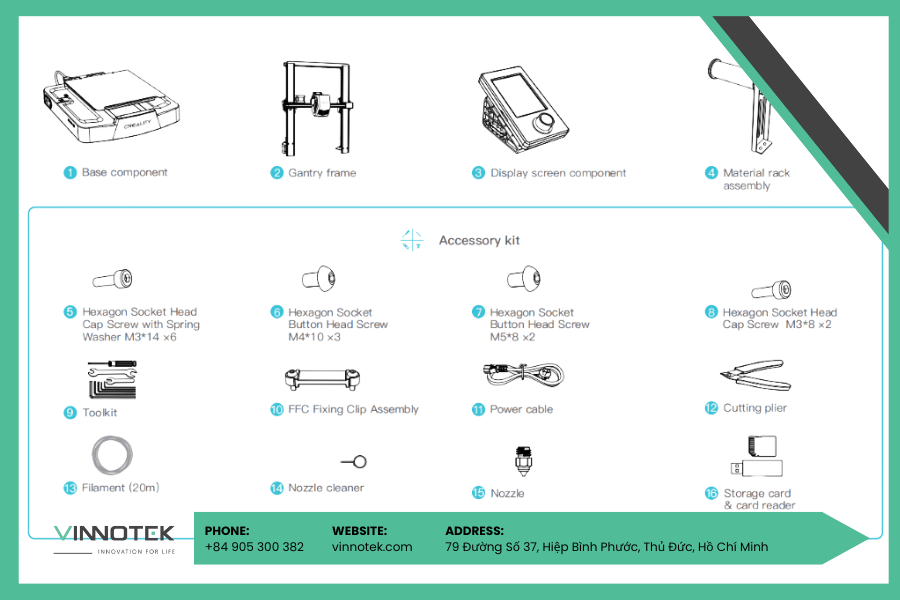

2. Danh sách các bộ phận
Máy in 3D ngày càng trở nên phổ biến, nhưng nhiều người dùng mới vẫn gặp phải một số thắc mắc trong quá trình sử dụng. Dưới đây là giải đáp cho một số câu hỏi thường gặp:
2.1. Bộ phận cơ khí
- Bàn in: Nơi đặt sản phẩm in, có khay in, khung trợ lực và dây gia nhiệt hoặc cảm biến nhiệt để kiểm soát nhiệt độ bàn in.
- Đầu in (vòi phun): Kích thước thường từ 0.3mm đến 0.8mm, nơi nhựa nóng chảy được đùn ra để tạo hình.
- Quạt tản nhiệt: Giúp làm nguội nhựa sau khi đùn, ổn định hình dạng mẫu in.
- Bộ đùn (extruder): Gồm phần nóng và phần tản nhiệt, chịu trách nhiệm gia nhiệt và đùn vật liệu nhựa.
- Bánh răng kéo nhựa: Hỗ trợ kéo sợi nhựa vào bộ đùn.
- Khay in: Mặt phẳng chuẩn để đặt mẫu in, thường làm bằng kính hoặc hợp kim nhôm.
- Bộ phận gia nhiệt: Thường đặt dưới bàn in để hỗ trợ in các loại nhựa đặc biệt như ABS.
2.2. Bộ phận chuyển động
- Thanh ren (trục vitme): Truyền lực nâng bàn in lên xuống theo trục Z.
- Dây đai truyền động: Truyền động cho các trục X và Y, đảm bảo đầu in di chuyển chính xác.
- Động cơ bước (Stepper motor): Điều khiển chuyển động chính xác từng bước của các trục máy.
2.3. Bộ phận điện tử
- Bo mạch chủ (mạch điều khiển): Bộ não của máy in, điều khiển toàn bộ hoạt động và xử lý lệnh in.
- Driver điều khiển động cơ: Truyền lệnh từ bo mạch chủ đến các động cơ bước, quạt tản nhiệt, cảm biến nhiệt.
- Màn hình LCD hoặc cảm ứng: Giao diện điều khiển và theo dõi quá trình in.
2.4. Bộ phận in
- Đầu in và hệ thống ép đùn: Xử lý nhiệt để làm nóng chảy vật liệu nhựa nhiệt dẻo và đùn qua vòi phun.
- Cảm biến nhiệt: Đảm bảo nhiệt độ đầu in luôn ổn định, giúp vật liệu nóng chảy đúng cách và bám dính tốt lên bàn in.
3. Quy trình lắp ráp

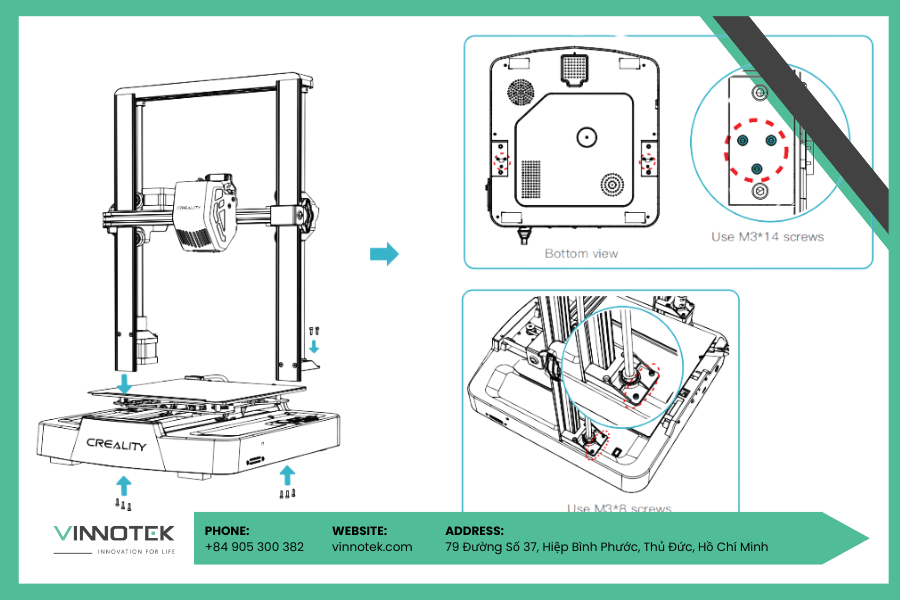

3.1 Khung cổng
Đặt khung cổng trục vào khe của đế, trước tiên siết chặt bằng vít M3*14 theo các lỗ ở phía dưới, sau đó sử dụng vít M3*8 để cố định vào đúng vị trí từ đầu sau của khung cổng trục theo cách tương tự.

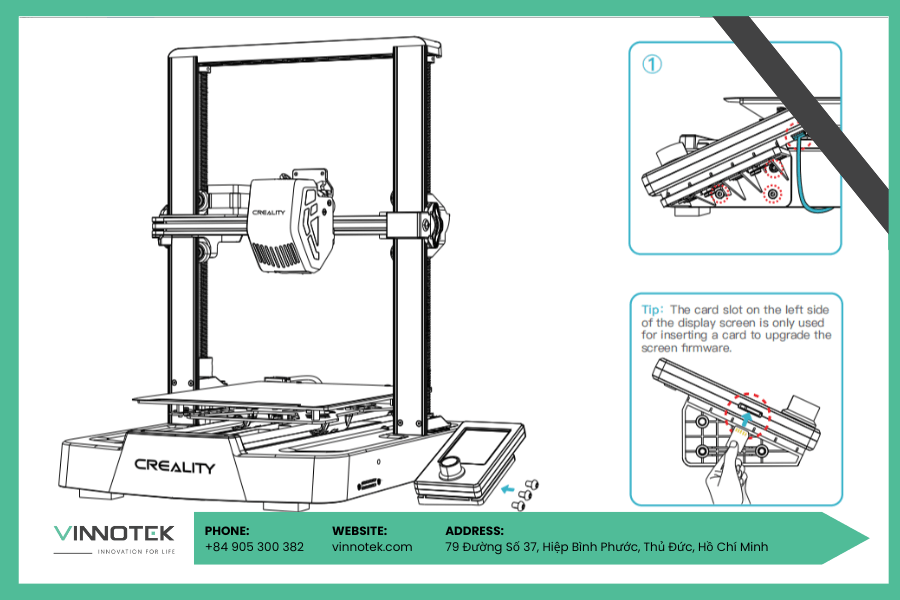

3.2 Màn hình hiển thị
Đặt màn hình hiển thị vào bên phải của cụm dưới cùng, căn chỉnh các lỗ vít và cố định bằng vít M4*10, sau đó kết nối dây màn hình;

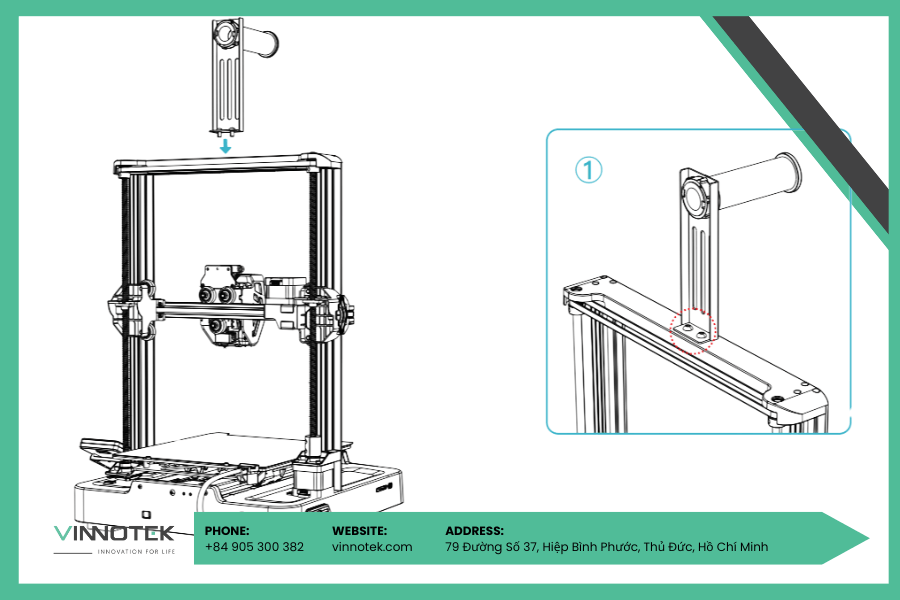

3.3 Giá vật liệu
Cố định cụm giá vật liệu vào khung cổng trục, căn chỉnh các lỗ vít và khóa bằng vít M5*8;
3.4 Thiết bị dây điện

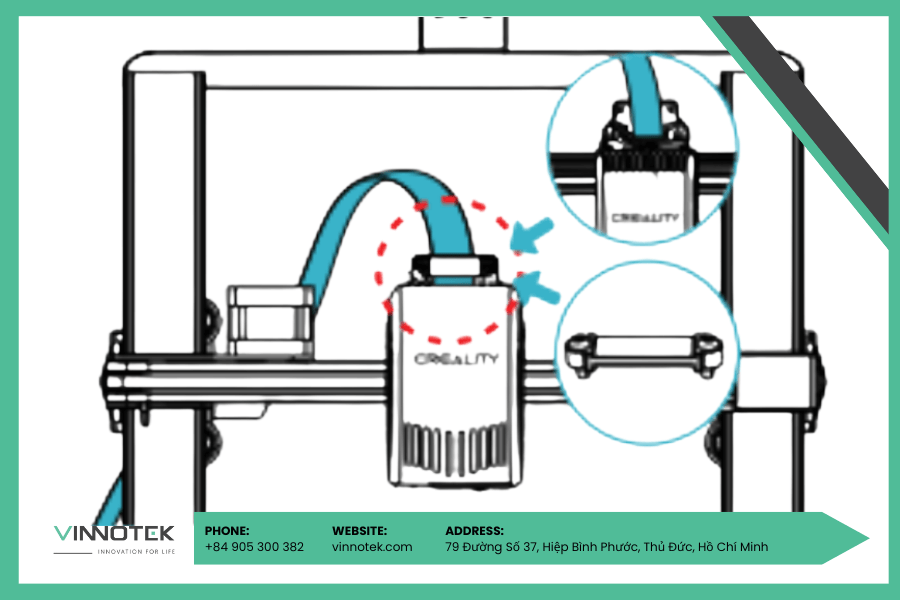

Đầu tiên, lắp cáp máy đùn vào bảng bộ chuyển đổi máy đùn, sau đó cố định nó bằng cụm kẹp cố định FFC;
Thực hiện theo hướng dẫn trên nhãn để cố định cáp đùn vào kẹp cố định cáp trước khi kết nối động cơ trục X;

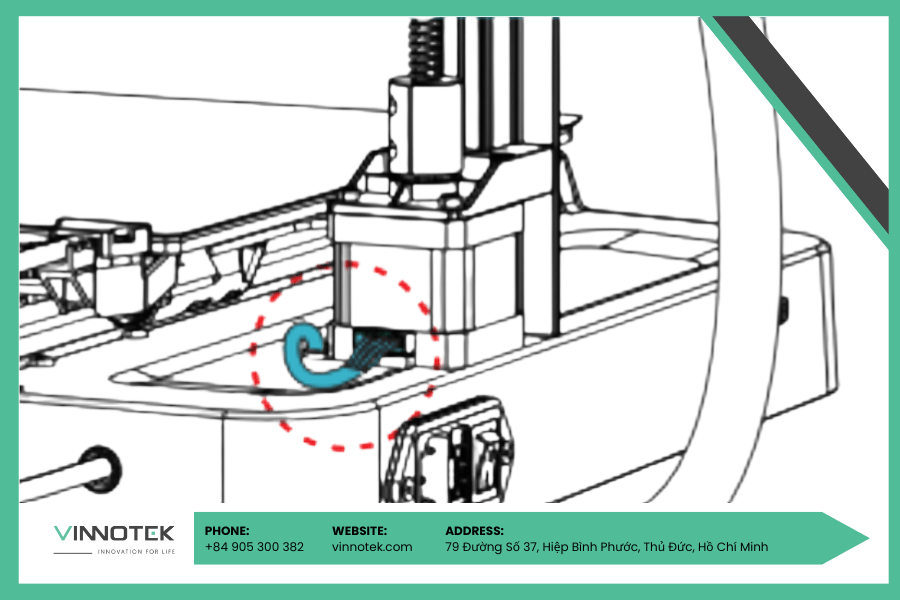

Sau khi hoàn thành lắp đặt thiết bị dây điện bước tiếp theo là gắn và kết nối động cơ trục Z – bộ phận quan trọng giúp điều khiển chuyển động lên xuống theo phương thẳng đứng của đầu in.

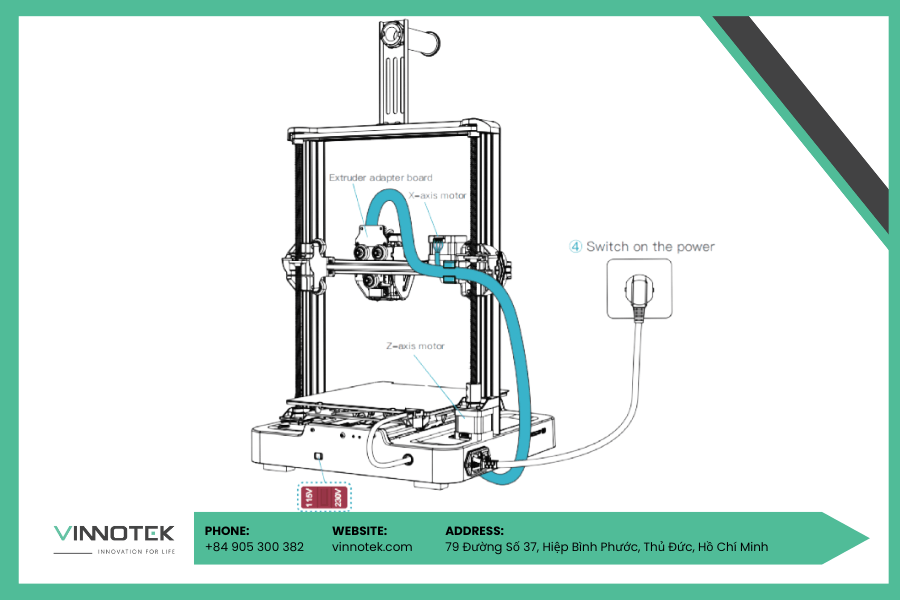

Sau khi hoàn tất việc lắp ráp phần cứng và kết nối các linh kiện điện tử, bước cuối cùng trong quá trình chuẩn bị là bật nguồn điện để kiểm tra hoạt động của máy.
3.5 Tải sợi
Sau khi đã bật nguồn và đảm bảo máy in hoạt động ổn định, bước tiếp theo là nạp vật liệu in (filament) vào đầu đùn (hotend). Việc nạp vật liệu thủ công giúp kiểm tra tính sẵn sàng của hệ thống đùn và đảm bảo đầu in không bị tắc.
Với các dòng máy in 3D hiện đại được tích hợp chức năng nạp vật liệu tự động, người dùng có thể dễ dàng đưa sợi filament vào máy mà không cần thao tác thủ công phức tạp. Chức năng này giúp tiết kiệm thời gian và đảm bảo việc nạp vật liệu diễn ra ổn định, chính xác.

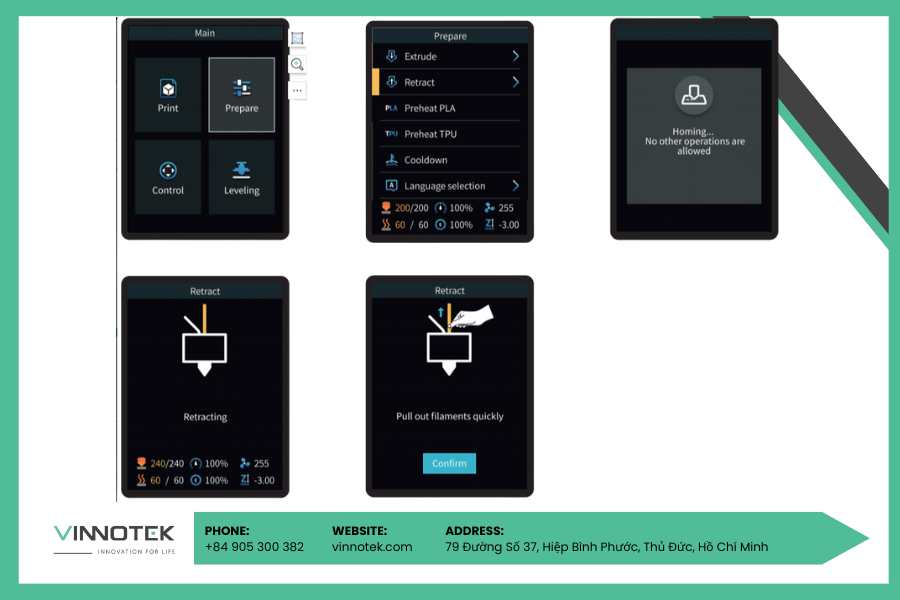

Chức năng Auto Unload giúp người dùng rút sợi vật liệu ra khỏi máy in 3D một cách dễ dàng, nhanh chóng và an toàn. Đây là thao tác quan trọng khi bạn muốn thay đổi loại vật liệu in, thay cuộn filament, hoặc bảo trì đầu in.
>>> Xem thêm top Máy in 3D công nghiệp tại Vinnotek
4. Vận hành và sử dụng
Sau khi hoàn tất quá trình lắp đặt và chuẩn bị máy in 3D, bước tiếp theo là tìm hiểu cách vận hành và sử dụng máy một cách hiệu quả. Phần này sẽ hướng dẫn bạn từng bước cơ bản để khởi động, nạp vật liệu, và tiến hành in ấn, giúp quá trình in diễn ra suôn sẻ và đạt chất lượng tốt nhất.

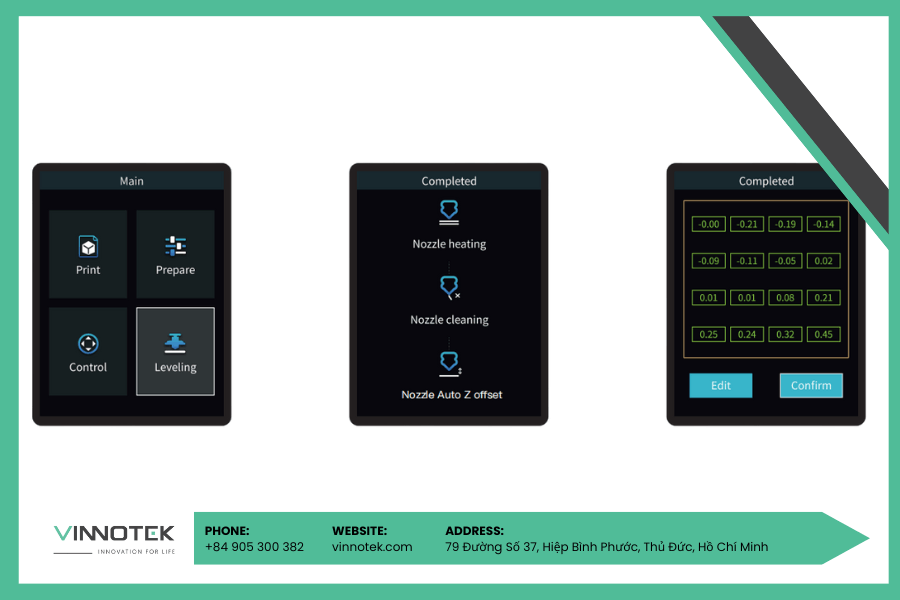

4.1 Cân bằng
Chọn “Cân bằng” bằng núm xoay và đợi quá trình cân bằng tự động hoàn tất;

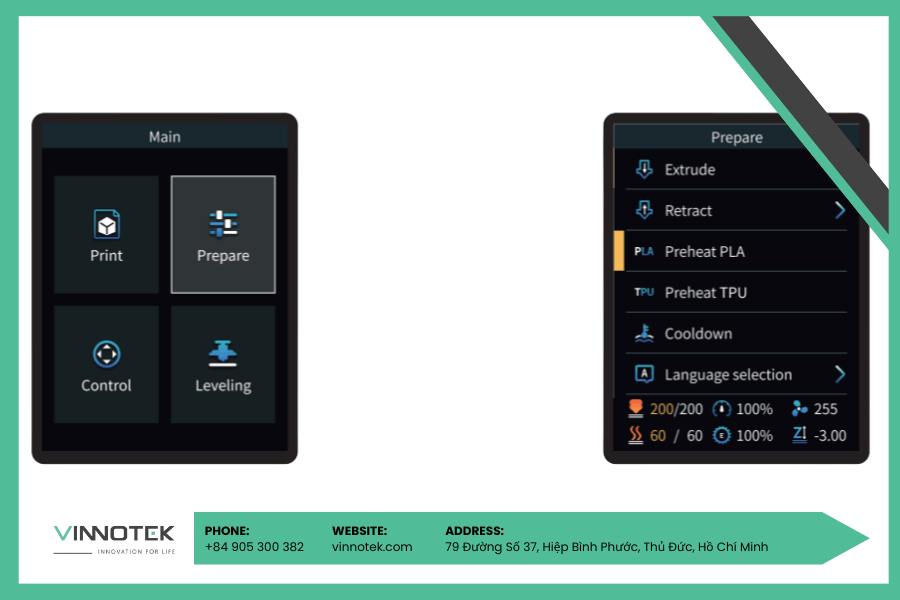

4.2 Làm nóng máy in trước
Trước khi nạp hoặc rút vật liệu như PLA hoặc TPU, bạn cần làm nóng đầu in (nozzle) đến đúng nhiệt độ để đảm bảo sợi nhựa mềm ra và dễ thao tác. Việc này giúp tránh tình trạng kẹt hoặc gãy sợi trong quá trình sử dụng.

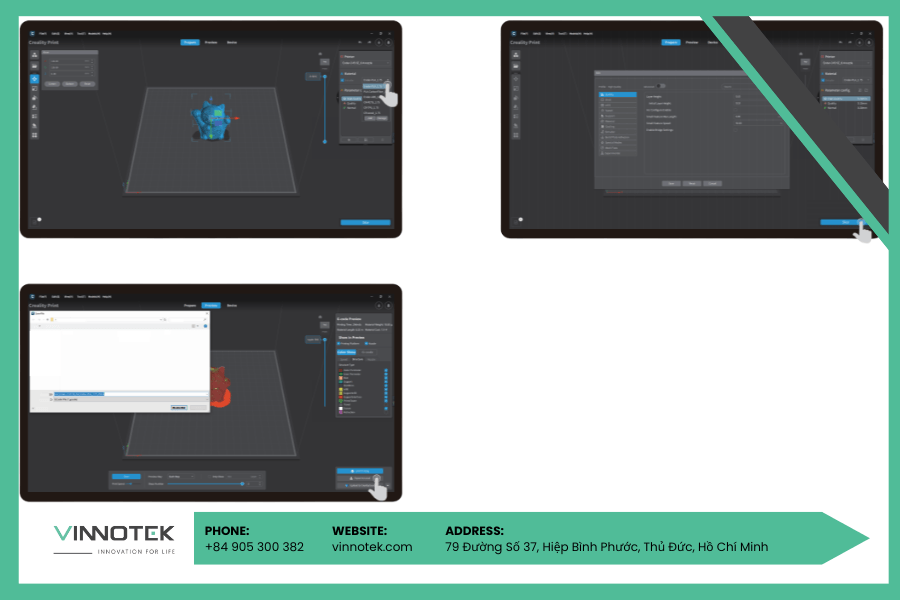

4.3 Cài đặt phần mềm và phân chia
Creality Print là phần mềm cắt lát (slicer) chính thức do hãng Creality phát triển, dùng để chuyển đổi mô hình 3D (.STL, .OBJ…) thành mã G-code điều khiển máy in 3D. Đây là công cụ cần thiết trước khi bạn có thể tiến hành in thử.

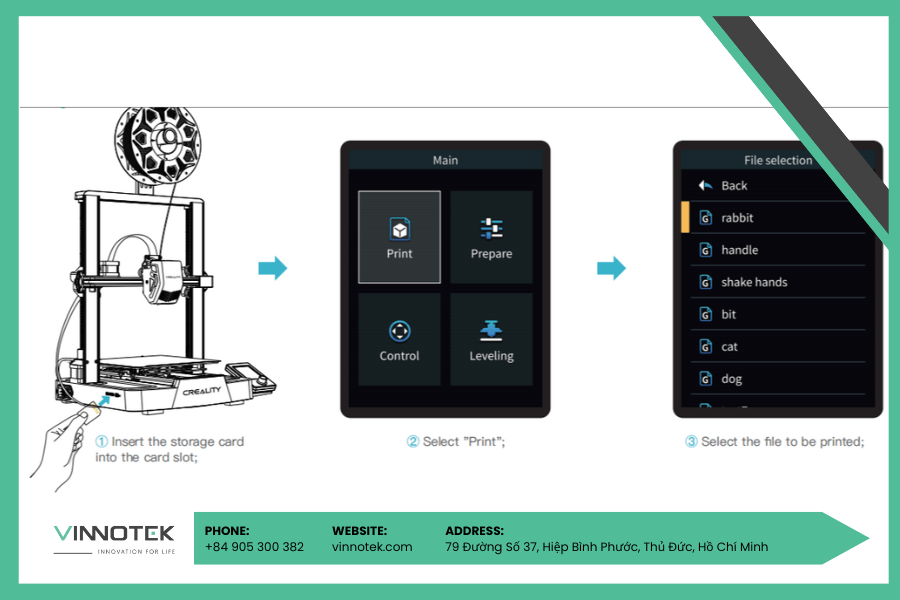

4.4 In tập tin
Sau khi đã hoàn tất quá trình cắt lát mô hình và xuất tệp G-code, bạn có thể bắt đầu quá trình in trên máy in 3D. Dưới đây là hướng dẫn chi tiết để in một tệp từ thẻ nhớ hoặc USB.
>>> Mọi người có thể tìm hiểu về các hướng dẫn sử dụng máy in 3D khác tại đây:
-
Quy trình in 3D: Từ mô hình đến sản phẩm hoàn chỉnh
-
Cách điều chỉnh Z-Offset trên máy in 3D để đảm bảo lớp in đầu tiên hoàn hảo
-
Cách căn chỉnh trục X trên máy in 3D giúp in chính xác hơn
5. Tạm kết
Hiểu rõ quy trình sử dụng máy in 3D giúp bạn nâng cao hiệu quả và chất lượng in. Vinnotek luôn đồng hành cùng bạn với những hướng dẫn chi tiết và cập nhật công nghệ mới nhất, hỗ trợ bạn làm chủ công nghệ in 3D dễ dàng hơn.
