Trong sản xuất ô tô, tốc độ phản ứng của dây chuyền không chỉ phụ thuộc vào máy móc chính mà còn nằm ở những công cụ phụ trợ như jig, fixture và dưỡng kiểm tra. Khi các dụng cụ này phải chờ gia công bên ngoài trong nhiều tuần, toàn bộ tiến độ sản xuất sẽ bị kéo chậm. Đây chính là bài toán điển hình trong câu chuyện Ford Motor Company ứng dụng in 3D để tối ưu vận hành.
Ford Motor Company đã giải quyết chính nút thắt này bằng cách đưa hệ thống in 3D khổ lớn BigRep vào trực tiếp nhà máy Cologne, Đức và ghi nhận mức giảm lead time lên đến 94%.
Tại Vinnotek, đây là một trong những case study tiêu biểu cho thấy in 3D công nghiệp không còn là công nghệ dành riêng cho R&D, mà đã trở thành công cụ sản xuất thực tế giúp nhà máy rút ngắn thời gian, giảm chi phí và tăng độ linh hoạt ngay trên dây chuyền.
1. Bối Cảnh: Vì Sao Jig & Fixture Là Nút Thắt Của Dây Chuyền?
Trong môi trường sản xuất công nghiệp, jig và fixture là nhóm công cụ gần như không thể thiếu. Chúng giữ chi tiết đúng vị trí, định hướng thao tác lắp ráp, kiểm tra dung sai và đảm bảo độ ổn định trong suốt quá trình sản xuất. Dù không trực tiếp tạo ra sản phẩm, nhưng đây lại là nhóm tooling ảnh hưởng trực tiếp đến tốc độ, độ chính xác và tính lặp lại của toàn bộ dây chuyền.
Vấn đề nằm ở chỗ phần lớn jig và fixture truyền thống vẫn được đặt gia công bên ngoài. Mỗi khi cần một bộ gá mới, chỉnh sửa một chi tiết hoặc thay đổi thiết kế theo thực tế vận hành, nhà máy phải gửi yêu cầu đến nhà cung cấp, chờ gia công CNC, kiểm tra, vận chuyển và lắp đặt.
Toàn bộ chu trình này thường kéo dài từ 8 đến 10 tuần, chưa kể chi phí tăng cao mỗi lần chỉnh sửa và gần như không phù hợp với các dây chuyền cần tối ưu liên tục.
Với một hãng xe như Ford, nơi mẫu mã, tooling và layout dây chuyền liên tục được cập nhật, đây là điểm nghẽn cần phải xử lý nếu muốn tăng tốc độ phản ứng của sản xuất.
2. Giải Pháp: Ford Đưa BigRep Vào Ngay Trong Nhà Máy
Để giải quyết bài toán lead time tooling, Ford đưa hệ thống in 3D công nghiệp BigRep vào trực tiếp trung tâm nghiên cứu và kỹ thuật nâng cao tại Cologne, Đức. Thay vì tiếp tục phụ thuộc hoàn toàn vào chuỗi cung ứng bên ngoài, Ford chuyển một phần năng lực sản xuất jig và fixture vào nội bộ, ngay tại nơi dây chuyền đang vận hành.

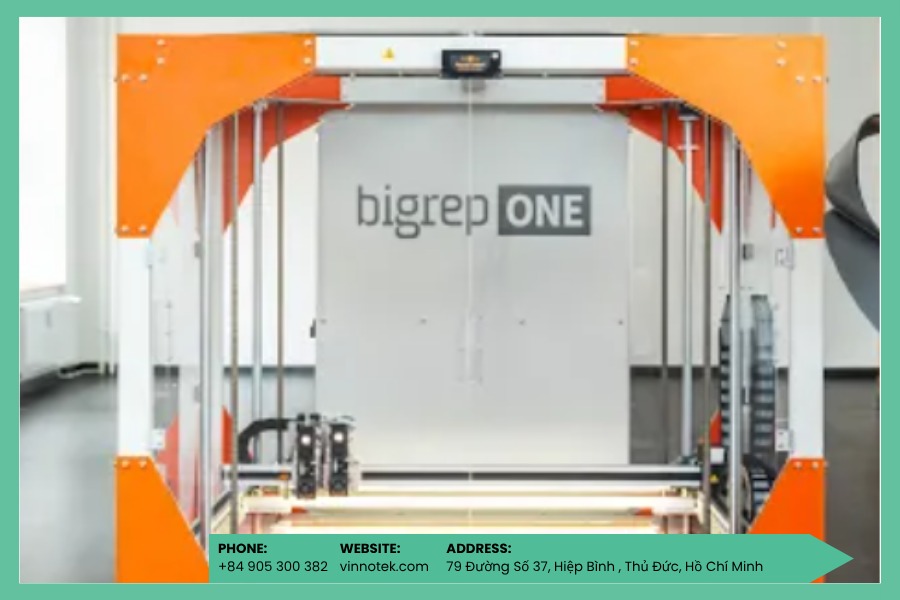

Ford bắt đầu với BigRep ONE, dòng máy in 3D FDM công nghiệp khổ lớn với buồng in lên tới 1 mét khối. Lợi thế lớn nhất của hệ thống này là khả năng in nguyên khối các jig và fixture kích thước lớn trong một lần duy nhất. Điều này giúp Ford loại bỏ nhu cầu chia nhỏ chi tiết, ghép nối thủ công hay gia công hoàn thiện sau in như cách thường gặp ở các hệ thống FDM cỡ nhỏ.
Chính khả năng này tạo ra khác biệt rõ rệt về tốc độ triển khai. Những chi tiết trước đây cần nhiều tuần để đặt ngoài, nay có thể được sản xuất trực tiếp trong nhà máy chỉ sau vài ngày.
Theo ông Lars Bognar, Kỹ sư Nghiên cứu Additive Manufacturing tại Ford: “Chỉ sau hai hoặc ba lần in thành công, chúng tôi đã thu hồi được vốn đầu tư cho máy BigRep. Đó là một thành công lớn.”
Sau giai đoạn triển khai đầu tiên, Ford tiếp tục mở rộng hệ thống với BigRep PRO để tăng tốc độ in và mở rộng khả năng xử lý vật liệu kỹ thuật cho các ứng dụng tooling chuyên sâu hơn.
Xem thêm: máy in 3D Raise3D đang được nhiều doanh nghiệp lựa chọn nhờ khả năng đáp ứng đa dạng nhu cầu từ R&D đến sản xuất.
3. Ứng Dụng Thực Tế Của BigRep Tại Ford Cologne
Sau khi triển khai, BigRep không được dùng như một công cụ thử nghiệm mà trở thành một phần của quy trình hỗ trợ sản xuất hằng ngày tại nhà máy Ford Cologne.
3.1 Jig định vị logo và decal
Ford sử dụng jig in 3D để định vị chính xác logo và decal trên thân xe. Đây là nhóm tooling cần độ chính xác lặp lại cao nhưng thường xuyên thay đổi theo từng dòng xe hoặc từng phiên bản. Với in 3D, các jig này có thể được chỉnh sửa nhanh và in lại gần như ngay lập tức.
3.2 Fixture kiểm tra dung sai cửa xe
Ford in fixture phục vụ kiểm tra khe hở giữa cửa và thân xe để đảm bảo tiêu chuẩn chất lượng trong lắp ráp. Thay vì sử dụng dụng cụ kim loại nặng, đắt và mất nhiều thời gian gia công, fixture in 3D cho phép kiểm tra nhanh hơn, nhẹ hơn và linh hoạt hơn khi cần điều chỉnh.
3.3 Tool tryout parts
Ford sử dụng in 3D để tạo các chi tiết thử nghiệm trước khi đưa tooling hoặc thiết kế vào sản xuất chính thức. Điều này giúp phát hiện lỗi lắp ráp, sai số hoặc xung đột thiết kế từ sớm, trước khi phát sinh chi phí lớn ở giai đoạn sản xuất hàng loạt.

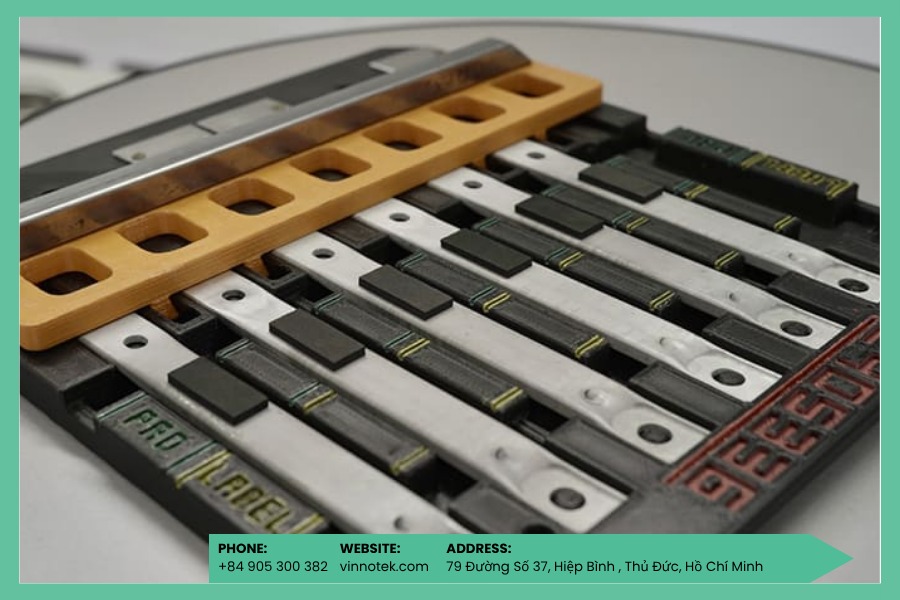

3.4 Mockup thay thế chi tiết khan hiếm
Trong một số trường hợp, linh kiện thật không sẵn có hoặc chi phí logistics quá cao để vận chuyển về nhà máy phục vụ thử nghiệm. Ford sử dụng BigRep để in mockup thay thế, giúp duy trì tiến độ kiểm thử mà không cần chờ linh kiện gốc.
Điểm quan trọng là nhiều công cụ trước đây phải chờ nhiều tuần từ nhà cung cấp thì nay có thể được in trong 2 đến 3 ngày, thậm chí hoàn thành qua đêm để sẵn sàng cho ca sản xuất hôm sau.
Tìm hiểu công nghệ: máy in 3D FDM là nền tảng phổ biến cho các ứng dụng tạo mẫu, đồ gá và sản xuất chi tiết chức năng.
4. Kết Quả Sau Khi Triển Khai BigRep Tại Ford
Sự khác biệt giữa mô hình gia công truyền thống và sản xuất nội bộ bằng BigRep thể hiện rất rõ ở hiệu quả vận hành.
| Chỉ số | Trước (gia công ngoài) | Sau (in 3D BigRep) |
| Lead time jig & fixture | 8–10 tuần | Vài ngày / qua đêm |
| Mức giảm lead time | 94% | |
| ROI máy BigRep ONE | Thu hồi sau 2–3 ứng dụng đầu tiên | |
| Khả năng tùy chỉnh | Tốn kém, chậm | Nhanh, linh hoạt |
| In chi tiết lớn nguyên khối | Không thể | Có, buồng in 1m³ |
Mức giảm lead time 94% không chỉ là một chỉ số ấn tượng về thời gian. Trong môi trường sản xuất, đó là chênh lệch trực tiếp giữa việc phải chờ đợi và khả năng phản ứng gần như ngay lập tức với nhu cầu thực tế trên dây chuyền.
5. Tại Sao BigRep Phù Hợp Với Sản Xuất Công Nghiệp?
Không phải hệ thống in 3D nào cũng phù hợp để đưa vào môi trường sản xuất. Điểm khác biệt của BigRep nằm ở việc nền tảng này được thiết kế cho bài toán công nghiệp ngay từ đầu, thay vì chỉ phục vụ mục đích tạo mẫu.
- Khổ in lớn cho tooling kích thước thực: Buồng in 1 mét khối của BigRep ONE cho phép in trực tiếp jig, fixture và mockup kích thước lớn trong một lần. Đây là lợi thế rất rõ ràng với các nhà máy thường xuyên xử lý tooling vượt quá giới hạn của các máy FDM thông thường.
- Vật liệu phù hợp môi trường nhà máy: BigRep hỗ trợ dải vật liệu rộng, từ PLA, PETG, ABS, ASA đến PA12 CF và nhiều vật liệu kỹ thuật cao. Điều này cho phép doanh nghiệp chọn đúng vật liệu theo ứng dụng, từ tooling nhẹ, dưỡng kiểm tra đến các jig chịu tải hoặc chịu nhiệt.
- Hệ thống mở, linh hoạt vật liệu: Doanh nghiệp không bị khóa vào một hệ sinh thái vật liệu độc quyền. Đây là yếu tố quan trọng với nhà máy cần tối ưu chi phí vật tư theo từng ứng dụng cụ thể.
- Phần mềm dễ triển khai: BigRep BLADE cung cấp workflow vận hành trực quan, giúp đội ngũ kỹ thuật dễ tiếp cận và triển khai nhanh mà không cần xây dựng một bộ phận AM quá phức tạp từ đầu.
6. Bài Học Cho Doanh Nghiệp Sản Xuất Tại Việt Nam
Case study của Ford không chỉ phù hợp với các tập đoàn sản xuất toàn cầu. Đây cũng là Bài toán rất gần với nhiều doanh nghiệp sản xuất tại Việt Nam, đặc biệt là các nhà máy đang phụ thuộc vào đơn vị gia công ngoài cho jig, fixture, dưỡng kiểm tra và tooling hỗ trợ sản xuất.
Khi các công cụ này vẫn phải đặt ngoài, doanh nghiệp sẽ luôn chịu ba áp lực cố hữu: thời gian chờ dài, chi phí chỉnh sửa cao và khả năng phản ứng chậm với thay đổi thực tế trên dây chuyền.
Với một hệ thống in 3D công nghiệp đặt ngay tại xưởng, doanh nghiệp có thể chủ động hơn đáng kể:
- Rút ngắn thời gian chờ từ nhiều tuần xuống còn vài giờ hoặc vài ngày
- Giảm chi phí tooling ngay từ các ứng dụng đầu tiên
- Chỉnh sửa và in lại nhanh khi thiết kế thay đổi
- Chủ động kiểm soát chất lượng và tiến độ ngay trong nội bộ
Đây là giá trị thực tế lớn nhất của in 3D công nghiệp trong sản xuất: không chỉ tạo ra chi tiết, mà tạo ra khả năng phản ứng nhanh hơn cho toàn bộ nhà máy.
7. Vinnotek: Đơn Vị Phân Phối Chính Thức BigRep Tại Việt Nam
Vinnotek là đơn vị phân phối chính thức hệ thống in 3D công nghiệp BigRep tại Việt Nam, đồng hành cùng doanh nghiệp trong toàn bộ quá trình triển khai từ tư vấn ứng dụng đến vận hành thực tế.
Chúng tôi không chỉ cung cấp thiết bị, mà hỗ trợ doanh nghiệp đánh giá đúng bài toán ứng dụng, lựa chọn cấu hình phù hợp, triển khai vật liệu, đào tạo vận hành và tối ưu quy trình sản xuất sau khi đầu tư. Với các doanh nghiệp đang muốn đưa in 3D vào sản xuất nội bộ, Vinnotek tập trung vào hiệu quả triển khai thực tế, không dừng ở việc bán máy.
Nếu doanh nghiệp của bạn đang đánh giá khả năng ứng dụng in 3D khổ lớn cho jig, fixture hoặc tooling nội bộ, Vinnotek có thể hỗ trợ phân tích trực tiếp trên bài toán sản xuất hiện tại và đề xuất lộ trình triển khai phù hợp.
Case study nổi bật:
- Case Steelcase in 3D Prototype nội thất cho thấy cách doanh nghiệp rút ngắn chu kỳ phát triển sản phẩm nhờ công nghệ sản xuất bồi đắp.
- in 3D jig & fixture dây chuyền ô tô đang giúp tối ưu hóa quy trình lắp ráp và kiểm tra chất lượng trong nhà máy.
- tạo mẫu nhanh ngoại thất/nội thất ô tô hỗ trợ đánh giá thiết kế và đẩy nhanh quá trình đưa sản phẩm ra thị trường.
8. Kết Luận
Ford Motor Company không dùng BigRep để thay thế toàn bộ sản xuất truyền thống. Họ triển khai công nghệ này để loại bỏ phần chậm nhất, tốn thời gian nhất và kém linh hoạt nhất trong chuỗi tooling nội bộ điểm mấu chốt làm nên hiệu quả rõ rệt của Ford Motor Company ứng dụng in 3D, với mức giảm lead time lên tới 94%.
Với Vinnotek, đây cũng là cách doanh nghiệp nên tiếp cận in 3D công nghiệp: không bắt đầu từ câu hỏi nên mua máy gì, mà bắt đầu từ câu hỏi đâu là nút thắt lớn nhất trong vận hành hiện tại và công nghệ nào giúp tháo nút thắt đó nhanh nhất.
