Trong các thiết bị đào rãnh, khai khoáng và thi công hạ tầng ngầm, lưỡi cắt là nhóm chi tiết tiêu hao liên tục. Chúng làm việc trực tiếp với đất đá, bê tông, sỏi, mảnh vụn và môi trường mài mòn cao. Khi bề mặt cắt bị mòn nhanh, thiết bị không chỉ giảm hiệu suất mà còn kéo theo downtime, chi phí thay thế và áp lực tiến độ dự án.
Case study này cho thấy cách một doanh nghiệp trong lĩnh vực xây dựng dân dụng ứng dụng Meltio Engine Robot Integration để gia cường bề mặt lưỡi dao trencher bằng dây NICARBW-LD tungsten carbide. Kết quả đạt được rất đáng chú ý: dilution chỉ 5 đến 10%, không bong tróc, không nứt và sử dụng gần như toàn bộ vật liệu đưa vào quy trình.
Vinnotek tổng hợp bài viết này dành cho kỹ sư bảo trì, bộ phận mua hàng, đơn vị thi công hạ tầng, khai khoáng, dầu khí và các nhà máy đang cần giải pháp nâng cấp bề mặt cho chi tiết chịu mài mòn cao.
1. Bối Cảnh: Lưỡi Dao Trencher Và Bài Toán Mài Mòn Trong Công Trình Hạ Tầng
Trencher là thiết bị dùng để đào rãnh hẹp phục vụ chôn cáp, ống dẫn, đường điện, đường viễn thông hoặc hạ tầng ngầm. Trong quá trình làm việc, cutting wheel và các segment trên lưỡi dao phải tiếp xúc liên tục với nền đất, đá, sỏi và vật liệu có tính mài mòn cao.
Với môi trường như vậy, lưỡi dao trencher không chỉ bị mài mòn thông thường. Nó còn chịu va đập, thay đổi tải liên tục và dễ mất lớp bảo vệ bề mặt. Khi lớp chống mài mòn bị phá vỡ, phần kim loại nền bên dưới sẽ mòn nhanh hơn, làm giảm khả năng cắt và tăng nguy cơ hỏng chi tiết.
Trong mô hình vận hành truyền thống, doanh nghiệp thường phải thay mới các segment bị mòn hoặc dùng phương pháp hàn đắp thông thường để kéo dài tuổi thọ. Tuy nhiên, hai hướng này đều có giới hạn. Thay mới làm tăng chi phí phụ tùng và downtime. Hàn đắp truyền thống có thể gây biến dạng nhiệt, nứt, bong lớp phủ hoặc làm giảm chất lượng lớp chống mài mòn.
Bài toán đặt ra là: làm thế nào để phủ lại bề mặt lưỡi dao bằng vật liệu cứng hơn, bền mài mòn hơn, nhưng vẫn giữ được liên kết tốt với kim loại nền và không tạo ra lỗi nứt trong quá trình gia công?

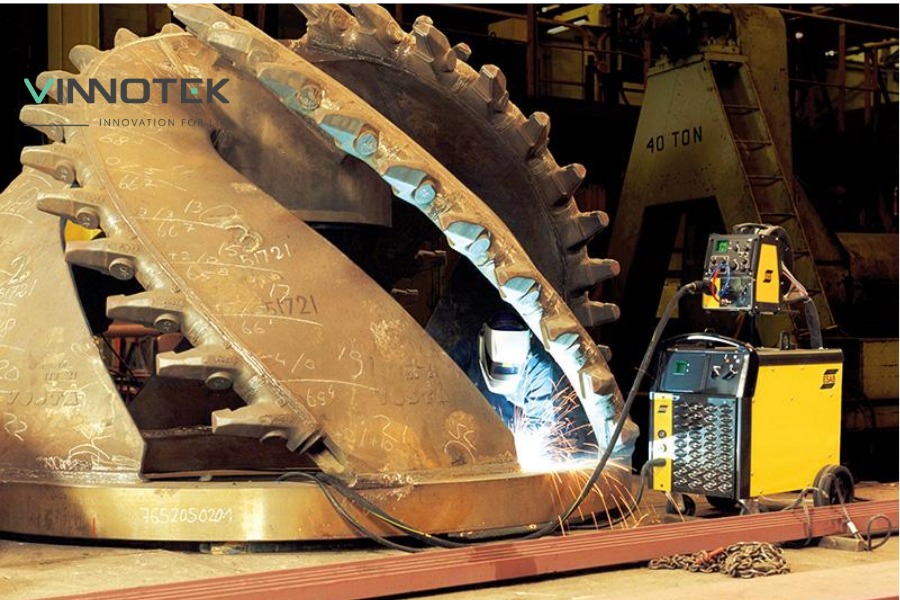

2. Thách Thức Kỹ Thuật: Vì Sao Hardfacing Truyền Thống Có Giới Hạn?
Hardfacing là phương pháp gia cường bề mặt bằng cách phủ thêm một lớp vật liệu có khả năng chống mài mòn cao. Với các chi tiết như lưỡi cắt, răng gầu, mũi khoan, cánh nghiền hoặc chi tiết bơm bùn, hardfacing có thể giúp kéo dài đáng kể tuổi thọ sử dụng.
Tuy nhiên, chất lượng hardfacing phụ thuộc rất lớn vào khả năng kiểm soát nhiệt và mức độ pha loãng vật liệu, thường gọi là dilution.
Dilution xảy ra khi kim loại nền bị nung chảy và trộn vào lớp phủ. Nếu dilution quá cao, vật liệu chống mài mòn sẽ bị “loãng”, làm giảm độ cứng và khả năng chịu mài mòn của lớp phủ. Với vật liệu chứa tungsten carbide, dilution cao có thể làm suy giảm cấu trúc carbide, khiến lớp phủ không còn đạt hiệu quả như thiết kế.
Các phương pháp hàn đắp bằng hồ quang truyền thống thường có nhiệt đầu vào lớn. Điều này dễ dẫn đến ba vấn đề: vùng ảnh hưởng nhiệt rộng, dilution cao và ứng suất nhiệt lớn. Hệ quả là lớp phủ có thể xuất hiện nứt, bong tróc hoặc không bám đều trên bề mặt chi tiết.
Với lưỡi dao trencher, đây là rủi ro lớn. Chi tiết phải chịu va đập và mài mòn liên tục, nên bất kỳ vết nứt nhỏ nào ở lớp phủ cũng có thể phát triển nhanh thành lỗi lớn trong quá trình vận hành.
Vì vậy, mục tiêu kỹ thuật của dự án không chỉ là phủ vật liệu cứng lên bề mặt. Mục tiêu thực sự là tạo một lớp hardfacing đồng đều, bám chắc, dilution thấp và không xuất hiện nứt.

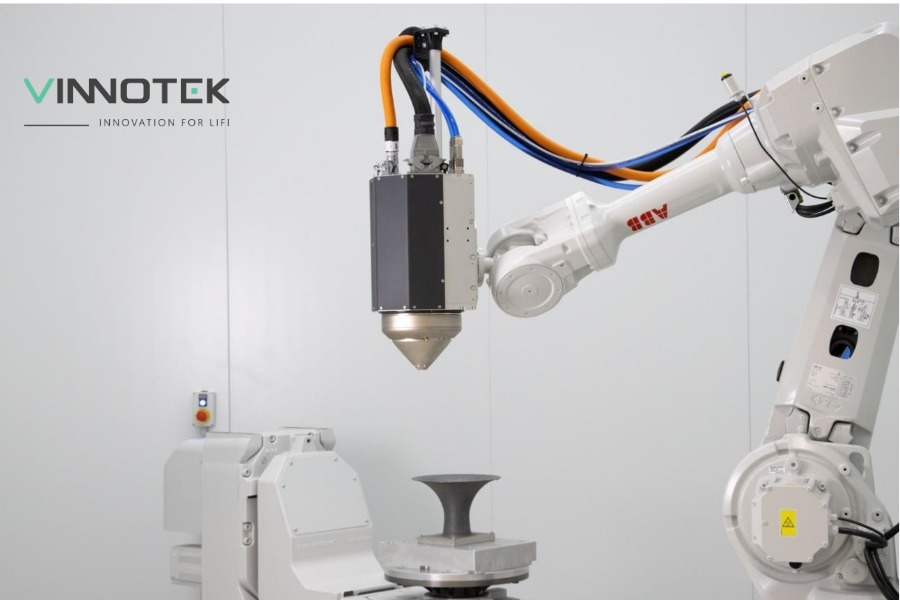

3. Giải Pháp: Meltio Engine Robot Kết Hợp NICARBW-LD Tungsten Carbide
Để xử lý bài toán này, dự án sử dụng Meltio Engine Robot Integration thay vì một hệ máy in 3D kim loại dạng buồng kín độc lập.
Meltio Engine là đầu lắng đọng kim loại bằng laser, có thể tích hợp với robot công nghiệp. Khi kết hợp với robot 6 trục, hệ thống có thể di chuyển linh hoạt theo bề mặt cong, cạnh phức tạp và hình học không phẳng của lưỡi dao trencher.
Vật liệu được sử dụng là NICARBW-LD, một loại dây hardfacing chứa cast tungsten carbide trong nền nickel. Tungsten carbide mang lại khả năng chống mài mòn rất cao, trong khi nền nickel giúp lớp phủ có độ dai và khả năng liên kết tốt với kim loại nền.
Đây là điểm rất quan trọng. Nếu chỉ có vật liệu cứng, lớp phủ có thể giòn và dễ nứt. Nếu chỉ có nền dẻo, khả năng chống mài mòn không đủ. Sự kết hợp giữa tungsten carbide và nền nickel tạo ra lớp phủ vừa cứng, vừa có khả năng bám tốt hơn trong điều kiện chịu tải thực tế.
Meltio Engine Robot sử dụng laser để tạo vùng nóng chảy nhỏ, đưa dây kim loại trực tiếp vào vùng nóng chảy và hình thành lớp phủ theo đường chạy được lập trình. So với phương pháp hàn đắp truyền thống, quy trình laser giúp kiểm soát nhiệt tốt hơn, giảm lượng kim loại nền bị nung chảy và từ đó giảm dilution.
4. Quy Trình 5 Bước: Từ Đánh Giá Chi Tiết Đến Lắng Đọng Lớp Phủ
Dự án hardfacing lưỡi dao trencher được triển khai theo một quy trình chặt chẽ nhằm đảm bảo độ lặp lại và độ chính xác.
Bước 1: Đánh giá và chuẩn bị bề mặt.
Chi tiết được kiểm tra tình trạng mài mòn, oxy hóa và các vùng cần gia cường. Bề mặt cần được làm sạch để đảm bảo lớp phủ mới bám tốt vào kim loại nền. Trong một số trường hợp, khả năng laser của Meltio có thể hỗ trợ làm sạch bề mặt trước khi lắng đọng vật liệu.
Bước 2: Tái tạo hình học bằng dữ liệu số.
Vùng cần hardfacing được scan 3D hoặc đo lại để xây dựng dữ liệu hình học. Đây là bước quan trọng vì lưỡi dao trencher không phải bề mặt phẳng đơn giản. Nếu đường chạy không khớp với hình học thực tế, lớp phủ có thể không đều hoặc không nằm đúng vùng chịu mài mòn.
Bước 3: Căn chỉnh chi tiết với hệ robot.
Ba điểm tham chiếu được thiết lập trên đồ gá để robot xác định đúng vị trí chi tiết trong không gian làm việc. Cách làm này giúp đường chạy trên phần mềm khớp với chi tiết thật, đặc biệt quan trọng khi xử lý các chi tiết đã qua sử dụng và có hình học không còn hoàn toàn như ban đầu.
Bước 4: Hiệu chuẩn đường chạy.
Tọa độ được đưa vào phần mềm Meltio Space để lập trình đường chạy cho robot. Bước này đảm bảo lớp NICARBW-LD được đắp đúng khu vực, đúng hướng và đúng độ dày yêu cầu.
Bước 5: Lắng đọng vật liệu.
Robot thực hiện hardfacing hai lớp bằng dây NICARBW-LD trong môi trường khí argon. Chuyển động 6 trục cho phép robot phủ đều trên hình học cong của segment, thay vì chỉ xử lý các mặt đơn giản như phương pháp thủ công.
Quy trình này cho thấy giá trị của hệ robot: không chỉ tạo lớp phủ, mà còn đặt lớp phủ đúng vị trí trên một chi tiết có hình học phức tạp.
5. Kết Quả: Dilution Thấp, Không Nứt, Không Bong Tróc
Kết quả sau xử lý cho thấy Meltio Engine Robot đạt các chỉ số kỹ thuật vượt trội so với hardfacing truyền thống.
| Chỉ số | Kết quả đạt được |
| Dilution | 5 đến 10% |
| Tình trạng lớp phủ | Không bong tróc |
| Tình trạng nứt | Không ghi nhận nứt |
| Vật liệu | NICARBW-LD tungsten carbide |
| Khí bảo vệ | 100% argon |
| Mục tiêu | Gia cường bề mặt lưỡi dao trencher chịu mài mòn cao |
Dilution 5 đến 10% là kết quả rất quan trọng. Mức dilution thấp giúp lớp phủ giữ được thành phần vật liệu mong muốn, đảm bảo tungsten carbide vẫn phát huy khả năng chống mài mòn. Đây là lợi thế trực tiếp từ việc sử dụng laser, vì nhiệt đầu vào được kiểm soát tốt hơn so với hàn hồ quang truyền thống.
Kết quả không nứt và không bong tróc cũng có ý nghĩa lớn. Với chi tiết chịu va đập như lưỡi trencher, lớp phủ chỉ có giá trị khi nó bám chắc và ổn định trong quá trình vận hành. Nếu lớp phủ nứt hoặc bong, chi tiết có thể hỏng nhanh hơn, thậm chí gây gián đoạn thiết bị.
Ngoài ra, quy trình dùng dây kim loại giúp tận dụng vật liệu rất tốt. Vật liệu được cấp trực tiếp vào vùng nóng chảy, giảm lãng phí so với các phương pháp có overspray hoặc spatter lớn. Với các vật liệu hardfacing đắt tiền, đây là một lợi thế kinh tế rõ rệt.
6. Ý Nghĩa: Từ Sửa Chữa Sang Nâng Cấp Chi Tiết
Điểm đáng chú ý của case study này là chi tiết sau hardfacing không chỉ được “phục hồi” về trạng thái ban đầu. Nó được nâng cấp bằng một lớp vật liệu chống mài mòn tốt hơn.
Trong mô hình truyền thống, chi tiết mòn thường được thay mới hoặc sửa để dùng tiếp. Nhưng với hardfacing bằng Meltio Engine Robot, doanh nghiệp có thể chuyển từ tư duy thay thế sang tư duy nâng cấp chi tiết.
Lưỡi dao sau khi được phủ tungsten carbide có thể đạt khả năng chịu mài mòn cao hơn so với bề mặt gốc. Điều này giúp kéo dài thời gian giữa các lần bảo trì, giảm số lần dừng máy và giảm chi phí phụ tùng trong dài hạn.
Mô hình này đặc biệt phù hợp với các chi tiết có giá trị vừa và cao, thường xuyên bị mài mòn nhưng chưa đến mức phải thay toàn bộ cụm thiết bị. Thay vì mua mới liên tục, doanh nghiệp có thể xây dựng quy trình phục hồi và nâng cấp bề mặt ngay tại xưởng hoặc thông qua đối tác dịch vụ kỹ thuật.

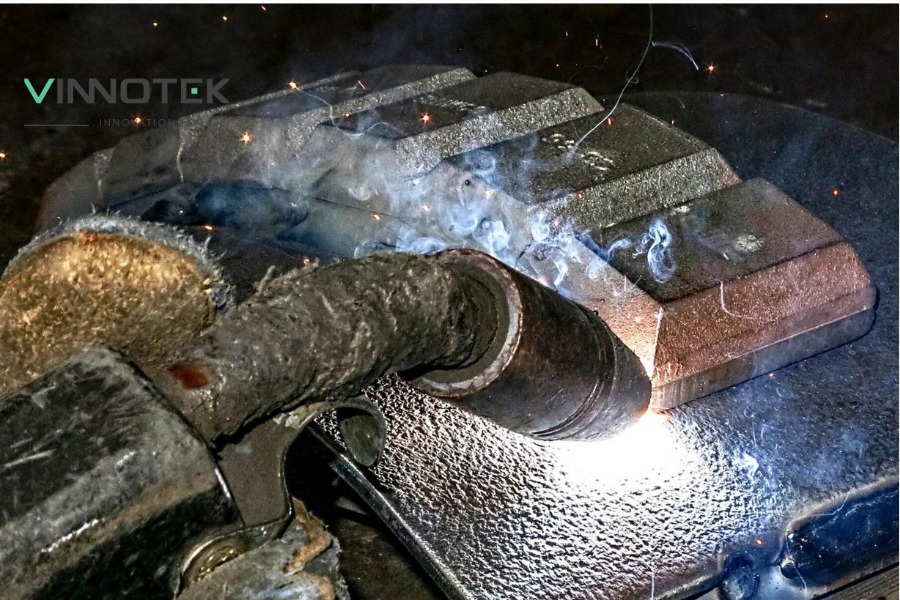

7. Ứng Dụng Tương Tự Trong Công Nghiệp Việt Nam
Tại Việt Nam, các ngành xây dựng hạ tầng, khai khoáng, xi măng, thép, dầu khí, xử lý vật liệu rời và nông nghiệp công nghiệp đều có nhiều chi tiết chịu mài mòn cao.
Mô hình hardfacing bằng Meltio Engine Robot có thể áp dụng cho nhiều nhóm chi tiết:
- Lưỡi dao trencher, cutting wheel và segment đào rãnh
- Răng gầu, mép cắt của máy xúc và máy ủi
- Mũi khoan, down-hole tool và chi tiết khai khoáng
- Hàm nghiền, côn nghiền và chi tiết trong dây chuyền xi măng
- Cánh vít tải, chi tiết băng tải và bộ phận xử lý vật liệu rời
- Cánh bơm, housing bơm và chi tiết làm việc với slurry hoặc cát mịn
Điểm chung của các chi tiết này là chịu mài mòn cao, có chi phí thay thế đáng kể và thường gây downtime khi hỏng. Nếu có thể gia cường bề mặt bằng vật liệu tốt hơn, doanh nghiệp có thể kéo dài vòng đời chi tiết và chủ động hơn trong kế hoạch bảo trì.
8. Meltio Engine Robot Integration: Nền Tảng Phù Hợp Cho Hardfacing Chi Tiết Lớn
Trong case study này, hệ thống được sử dụng là Meltio Engine Robot Integration, không phải máy standalone như Meltio M450 hay M600. Đây là điểm kỹ thuật cần phân biệt.
Meltio Engine là đầu lắng đọng laser có thể gắn lên robot công nghiệp từ các thương hiệu như KUKA, ABB, Fanuc hoặc Yaskawa. Khi kết hợp với robot 6 trục, hệ thống không bị giới hạn bởi khổ in cố định và có thể xử lý các chi tiết lớn, cong hoặc có bề mặt phức tạp.
Nền tảng này phù hợp cho:
- Hardfacing chi tiết chịu mài mòn cao
- Repair và cladding chi tiết lớn không đặt vừa trong máy buồng kín
- Lắng đọng đa trục trên bề mặt cong
- Gia cường cục bộ đúng vị trí chịu mài mòn
- Kết hợp với quy trình robot công nghiệp sẵn có
Với các doanh nghiệp đã có robot công nghiệp, Meltio Engine mở ra khả năng tận dụng hạ tầng hiện có để triển khai sản xuất bồi đắp kim loại, repair và hardfacing.
9. Vinnotek: Giải Pháp Meltio Cho Hardfacing Và Repair Tại Việt Nam
Vinnotek là đơn vị phân phối chính thức Meltio tại Việt Nam, cung cấp hệ sinh thái Meltio cho các ứng dụng in 3D kim loại, repair, cladding, hardfacing và hybrid manufacturing.
Với ứng dụng hardfacing chi tiết chịu mài mòn, Vinnotek có thể tư vấn giải pháp Meltio Engine Robot Integration, cấu hình robot phù hợp, lựa chọn dây vật liệu, xây dựng quy trình hiệu chuẩn và hỗ trợ lập trình đường chạy bằng Meltio Space.
Vinnotek cũng có thể kết nối khách hàng với các dòng vật liệu hardfacing như NICARBW-LD hoặc các hợp kim tương đương, tùy theo yêu cầu mài mòn, va đập, nhiệt độ và môi trường làm việc.
Tư vấn hardfacing chi tiết chịu mài mòn theo ứng dụng cụ thể: miễn phí
Demo giải pháp Meltio cho repair và cladding công nghiệp
Nhận tư vấn chọn Meltio Engine Robot, Meltio M450 hoặc Meltio M600 theo bài toán thực tế
Kết Luận
Case study trencher blade hardfacing cho thấy Meltio Engine Robot Integration có thể tạo ra một lớp phủ tungsten carbide chất lượng cao trên chi tiết chịu mài mòn nặng, với dilution chỉ 5 đến 10%, không nứt và không bong tróc.
Điều này chứng minh hardfacing bằng laser không chỉ là một phương án sửa chữa, mà còn là một chiến lược nâng cấp chi tiết. Thay vì thay mới liên tục hoặc chấp nhận giới hạn của hàn đắp truyền thống, doanh nghiệp có thể gia cường đúng vùng chịu mài mòn bằng vật liệu tốt hơn, kiểm soát nhiệt tốt hơn và giảm lãng phí vật liệu.
Với Meltio Engine Robot Integration, Vinnotek có thể đồng hành cùng các doanh nghiệp tại Việt Nam trong việc kéo dài tuổi thọ lưỡi cắt, răng gầu, chi tiết nghiền, chi tiết bơm và nhiều bộ phận công nghiệp chịu mài mòn cao.
