Công nghệ in 3D đang thay đổi sản xuất, nhưng để tối ưu hiệu suất, tối ưu hóa cấu trúc liên kết trong in 3D (TO) đóng vai trò quan trọng. TO giúp thiết kế nhẹ hơn, bền hơn và tiết kiệm vật liệu nhờ các thuật toán tiên tiến. Khi kết hợp với in 3D, TO mở ra nhiều cơ hội đổi mới trong công nghiệp. Hãy cùng Vinnotek khám phá ngay!
1. Tối ưu hóa cấu trúc liên kết là gì?
Tối ưu hóa cấu trúc liên kết (Topology Optimization) là một phương pháp toán học được sử dụng để thiết kế và cải thiện hiệu suất của các bộ phận bằng cách phân bố vật liệu một cách hiệu quả nhất. Trong lĩnh vực in 3D, tối ưu hóa cấu trúc liên kết đóng vai trò quan trọng trong việc tạo ra các thiết kế phức tạp mà vẫn đảm bảo tối ưu hóa về trọng lượng và độ bền.
Lợi ích của tối ưu hóa cấu trúc liên kết trong in 3D
- Tăng hiệu suất: Tạo ra các bộ phận nhẹ hơn và mạnh mẽ hơn, giúp giảm trọng lượng và tăng hiệu suất trong các ngành như hàng không vũ trụ và đua xe thể thao.
- Giảm chi phí: Sử dụng vật liệu hiệu quả hơn, giảm lãng phí và chi phí sản xuất.
- Tăng tốc thiết kế: Quá trình thiết kế được tự động hóa, giúp đẩy nhanh chu kỳ phát triển sản phẩm.
- Khả năng sản xuất phức tạp: In 3D cho phép sản xuất các hình dạng phức tạp mà các phương pháp truyền thống không thể thực hiện được.
2. Tại sao in 3D và tối ưu hóa cấu trúc liên kết lại kết hợp được với nhau?
In 3D và tối ưu hóa cấu trúc liên kết kết hợp với nhau vì chúng bổ sung cho nhau một cách hoàn hảo, mang lại những lợi ích vượt trội trong thiết kế và sản xuất các bộ phận phức tạp. Dưới đây là những lý do chính:
- Tự do thiết kế: In 3D cho phép sản xuất các hình dạng phức tạp mà các phương pháp truyền thống không thể thực hiện được. Tối ưu hóa cấu trúc liên kết tận dụng lợi thế này để tạo ra các thiết kế tối ưu về mặt hiệu suất và trọng lượng.
- Giảm trọng lượng và tăng hiệu suất: Tối ưu hóa cấu trúc liên kết giúp loại bỏ vật liệu không cần thiết, tạo ra các bộ phận nhẹ hơn và mạnh mẽ hơn. In 3D giúp thực hiện các thiết kế này mà không cần phải lo lắng về các hạn chế sản xuất truyền thống.
- Tăng tốc thiết kế và sản xuất: Quá trình thiết kế được tự động hóa thông qua tối ưu hóa cấu trúc liên kết, giúp đẩy nhanh chu kỳ phát triển sản phẩm. In 3D cho phép sản xuất nhanh chóng các thiết kế phức tạp này.
- Giảm lãng phí vật liệu: In 3D là một quy trình sản xuất phụ gia, nghĩa là vật liệu được thêm vào từng chút một, giảm thiểu lãng phí so với các phương pháp sản xuất truyền thống.
- Ứng dụng đa dạng: Sự kết hợp này được ứng dụng rộng rãi trong các ngành như hàng không vũ trụ, ô tô, y tế, nơi mà các bộ phận nhẹ và mạnh mẽ là chìa khóa để tăng hiệu suất và giảm chi phí.
3. Quy trình thiết kế rút gọn với tối ưu hóa cấu trúc liên kết.
Thiết kế rút gọn bằng tối ưu hóa cấu trúc liên kết là một phương pháp hiện đại trong kỹ thuật sản phẩm, đặc biệt phù hợp với công nghệ in 3D. Phương pháp này giúp loại bỏ vật liệu dư thừa, giảm khối lượng và duy trì độ bền của chi tiết, từ đó tối ưu hóa hiệu suất và chi phí sản xuất. Quy trình thực hiện bao gồm các bước sau:
Bước 1: Tạo mô hình CAD: Kỹ sư sử dụng phần mềm thiết kế 3D (CAD) để xây dựng mô hình ban đầu của sản phẩm. Mô hình này định hình kích thước, biên dạng và các đặc điểm kỹ thuật cơ bản, làm nền tảng cho các bước mô phỏng và tối ưu tiếp theo.
Bước 2: Mô phỏng bằng phương pháp phần tử hữu hạn (FEM): Tiếp theo, mô hình CAD được đưa vào phần mềm mô phỏng để phân tích ứng suất và phản ứng dưới các điều kiện tải trọng thực tế. Phương pháp FEM chia sản phẩm thành các phần tử nhỏ để dự đoán lực, độ biến dạng và các điểm yếu tiềm tàng – từ đó xác định các vùng nên giữ hoặc có thể loại bỏ vật liệu.
Bước 3: Tạo lưới phần tử hữu hạn (Meshing): Mô hình rắn được chia thành một lưới các phần tử nhỏ (tam giác, tứ giác…) – gọi là lưới FEM. Lưới này cho phép phần mềm tính toán chính xác hơn bằng các công thức toán học và thuật toán số. Độ mịn của lưới ảnh hưởng trực tiếp đến độ chính xác và tốc độ mô phỏng.
Bước 4: Chuẩn bị tối ưu hóa: Kỹ sư thiết lập các tham số đầu vào cho quá trình tối ưu như: giới hạn khối lượng, yêu cầu đối xứng, các vùng giữ nguyên, các vùng cấm loại bỏ vật liệu… Những ràng buộc này phụ thuộc vào yêu cầu thiết kế và phần mềm được sử dụng (như Fusion 360, ANSYS, v.v.).
Bước 5: Chạy tối ưu hóa cấu trúc liên kết: Phần mềm tiến hành tối ưu hóa tự động dựa trên các thông số đã định. Kết quả là một hình dạng tối ưu, giữ lại vật liệu ở những nơi chịu lực chính và loại bỏ những vùng không cần thiết, nhằm giảm trọng lượng mà vẫn đảm bảo độ bền.
Bước 6: Tu sửa để phù hợp với sản xuất: Cuối cùng, kỹ sư sẽ tinh chỉnh lại mô hình sau tối ưu để đảm bảo khả năng sản xuất bằng máy in 3D. Việc điều chỉnh này bao gồm việc đảm bảo độ dày tối thiểu, hướng in phù hợp, khả năng loại bỏ support và hạn chế các chi tiết quá phức tạp so với năng lực của máy in và vật liệu sử dụng.
>>> Thông tin hữu ích: Các dòng máy in 3D công nghiệp đang được phân phối chính hãng tại Vinnotek
4. Công cụ và phần mềm hỗ trợ tối ưu hóa cấu trúc liên kết.
Tối ưu hóa cấu trúc liên kết (Topology Optimization – TO) được hỗ trợ bởi nhiều công cụ và phần mềm hiện đại, giúp tăng cường hiệu quả thiết kế và sản xuất. Dưới đây là một số phần mềm phổ biến và vai trò của AI trong TO:
Một số phần mềm hàng đầu được sử dụng trong TO bao gồm:
- Autodesk Netfabb: Phần mềm này hỗ trợ việc chuẩn bị và tối ưu hóa mô hình 3D cho in 3D, giúp đảm bảo tính sản xuất của các thiết kế phức tạp sau khi tối ưu hóa cấu trúc liên kết.
- Altair Inspire: Inspire cung cấp khả năng tối ưu hóa cấu trúc liên kết nhanh chóng và hiệu quả, cho phép các kỹ sư tạo ra các thiết kế nhẹ hơn và mạnh mẽ hơn trong thời gian ngắn.
- Siemens NX: Siemens NX tích hợp các công cụ TO để giúp các kỹ sư tạo ra các thiết kế sáng tạo và tối ưu hóa, hỗ trợ cả thiết kế và phân tích.
Vai trò của AI và Generative Design trong tối ưu hóa cấu trúc
AI và Generative Design đang trở thành những công cụ quan trọng trong TO:
- Generative Design: Sử dụng AI để tạo ra nhiều phương án thiết kế cùng lúc dựa trên các ràng buộc và mục tiêu đặt ra. Điều này cho phép các kỹ sư khám phá nhiều giải pháp thiết kế khác nhau mà không cần phải thực hiện các phép tính phức tạp thủ công.
- Vai trò của AI: AI giúp tăng tốc quá trình tối ưu hóa bằng cách tự động hóa việc phân tích và đề xuất các thiết kế tối ưu. Nó cũng hỗ trợ việc tích hợp các yếu tố như vật liệu, phương pháp sản xuất và yêu cầu kỹ thuật vào quá trình thiết kế, giúp tạo ra các sản phẩm không chỉ nhẹ và mạnh mà còn đáp ứng các tiêu chuẩn sản xuất và hiệu suất cao.
5. Ứng dụng của tối ưu hóa cấu trúc liên kết trong hàng không vũ trụ
Tối ưu hóa cấu trúc liên kết (Topology Optimization – TO) đã trở thành một công cụ quan trọng trong ngành hàng không vũ trụ, giúp sản xuất các linh kiện nhẹ hơn, bền hơn cho máy bay và tạo ra các bộ phận tối ưu cho tàu vũ trụ và vệ tinh. Dưới đây là một số ứng dụng và cách thức mà các tổ chức hàng đầu như NASA và SpaceX áp dụng công nghệ này:
Sản xuất linh kiện nhẹ hơn, bền hơn cho máy bay
TO giúp giảm trọng lượng máy bay bằng cách tối ưu hóa cấu trúc của các bộ phận như sườn mũi, khung bản lề, và các thành phần chịu tải trọng cao khác. Ví dụ:
- Airbus A380: Phần sườn mũi được tối ưu hóa với sự hợp tác của Altair, giúp giảm hơn 500 kg trọng lượng cho mỗi máy bay.
- Airbus A320: Khung bản lề nanô được thiết kế để nâng vật nặng trong các hoạt động thường xuyên, đảm bảo độ bền và giảm trọng lượng.

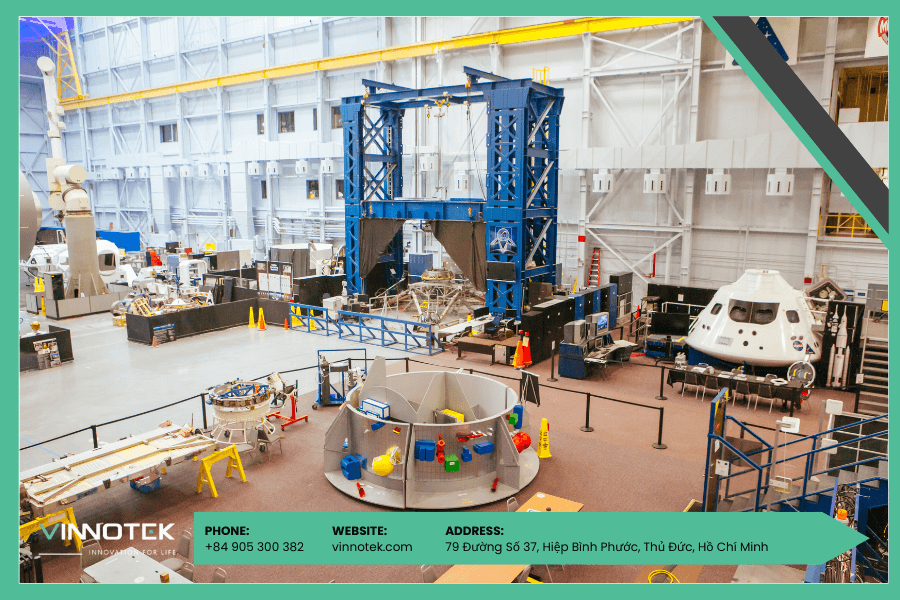

Tạo ra bộ phận tối ưu cho tàu vũ trụ và vệ tinh
TO cũng được áp dụng để giảm trọng lượng và tăng hiệu suất của các bộ phận trên tàu vũ trụ và vệ tinh, giúp tăng tải trọng hữu ích và giảm chi phí phóng:
- Tối ưu hóa cấu trúc hỗ trợ: Giúp giảm trọng lượng mà không ảnh hưởng đến độ bền, cho phép tăng tải trọng và hiệu suất của tàu vũ trụ.
- Vệ tinh: Các bộ phận như khung và ăng ten được tối ưu hóa để giảm trọng lượng và tăng độ bền, giúp kéo dài tuổi thọ hoạt động.
Ứng dụng của NASA và SpaceX
Cả NASA và SpaceX đều ứng dụng TO trong việc thiết kế và sản xuất các bộ phận quan trọng cho các sứ mệnh không gian:
- NASA: Sử dụng TO để tối ưu hóa các bộ phận của tàu vũ trụ, như khung và các thành phần chịu tải trọng cao, nhằm tăng hiệu suất và giảm chi phí.
- SpaceX: Áp dụng TO trong thiết kế các bộ phận của tên lửa, như thân và các thành phần cấu trúc, để giảm trọng lượng và tăng hiệu suất phóng.
>>> Tham khảo thêm các Ứng dụng của máy in 3d từ Vinnotek tại đây:
- In 3D khuôn chai của Pepsico: Giải pháp tối ưu cho thiết kế và sản xuất bao bì hiện đại
- Ứng dụng công nghệ in 3D trong bảo tồn di sản văn hóa: Bảo tồn và tái tạo giá trị lịch sử vượt thời gian
- Ứng dụng công nghệ in 3D trong sản xuất bền vững: Hướng tới tương lai xanh và tiết kiệm tài nguyên
- Ứng dụng công nghệ in 3D trong phát triển sản phẩm: Rút ngắn thời gian, tối ưu chi phí và nâng cao chất lượng
6.Tạm kết
Tối ưu hóa cấu trúc liên kết (TO) kết hợp với in 3D đang cách mạng hóa thiết kế và sản xuất, giúp tạo ra sản phẩm nhẹ hơn, bền hơn và tối ưu hiệu suất. Công nghệ in 3D như SLA, FDM, SLS cho phép hiện thực hóa những thiết kế phức tạp mà phương pháp truyền thống khó đạt được.
Vinnotek luôn tiên phong trong việc ứng dụng TO và in 3D, giúp doanh nghiệp nâng cao hiệu suất sản xuất và tạo ra những sản phẩm đột phá. Với sự phát triển không ngừng của công nghệ, TO và in 3D sẽ tiếp tục mở ra những cơ hội mới trong sản xuất hiện đại.
