Trong phẫu thuật implant và nhiều ca can thiệp xương phức tạp, độ chính xác không chỉ phụ thuộc vào tay nghề bác sĩ mà còn nằm ở khả năng chuyển đúng kế hoạch điều trị ra thực tế lâm sàng. Surgical guide in 3D ra đời để làm điều đó: biến dữ liệu CT/CBCT thành một máng hướng dẫn tùy chỉnh theo từng bệnh nhân, giúp thao tác khoan, cắt hoặc đặt implant đúng vị trí hơn, ổn định hơn và an toàn hơn.
Tại Vinnotek, chúng tôi nhìn surgical guide không đơn thuần là một sản phẩm in 3D, mà là một phần của quy trình điều trị số hóa, nơi dữ liệu hình ảnh, phần mềm thiết kế, vật liệu y tế và công nghệ sản xuất cần phối hợp chặt chẽ để tạo ra kết quả lâm sàng đáng tin cậy.
1. Surgical Guide In 3D Là Gì?

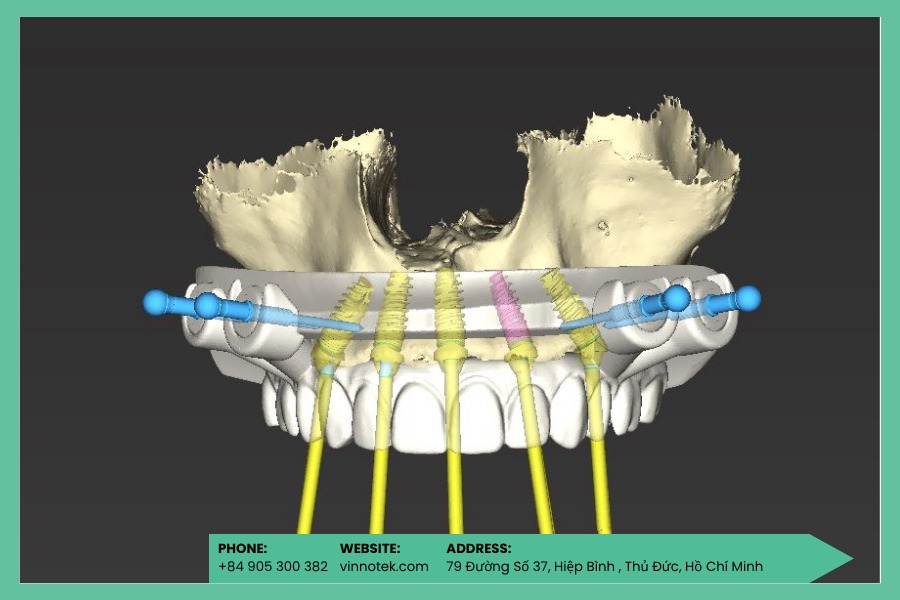

Surgical guide in 3D, hay máng hướng dẫn phẫu thuật in 3D, là thiết bị y tế được thiết kế theo dữ liệu giải phẫu riêng của từng bệnh nhân từ CT hoặc CBCT. Thiết bị này giúp bác sĩ định hướng mũi khoan, đường cắt hoặc vị trí đặt implant theo đúng kế hoạch đã được xây dựng trên phần mềm trước phẫu thuật.
Nói một cách dễ hiểu, nếu phần mềm là nơi lên “bản đồ điều trị”, thì surgical guide là công cụ giúp đưa bản đồ đó vào ca mổ một cách rõ ràng và nhất quán hơn. Đây cũng là lý do công nghệ này ngày càng được ứng dụng rộng rãi trong nha khoa, phẫu thuật chỉnh hình và nhiều quy trình can thiệp cá thể hóa khác.
Cấu tạo cơ bản của một surgical guide nha khoa gồm ba phần:
- Nền máng (guide base): tựa lên răng, nướu hoặc xương hàm để định vị chính xác.
- Ống hướng dẫn (sleeve/client): tạo “đường hầm” định vị mũi khoan theo góc độ đã tính toán, thường làm bằng titanium để chịu lực mũi khoan.
- Hệ thống cố định (stabilizing pins): giữ máng không xê dịch trong suốt quá trình phẫu thuật.
Để thấy rõ vị trí của surgical guide in 3D trong bức tranh tổng thể, chúng tôi so sánh ba phương pháp phẫu thuật implant phổ biến hiện nay:
| Tiêu chí | Freehand (tay tự do) | Surgical Guide in 3D | Navigation (X-Guide) |
| Sai số vị trí | Đến 1,8mm (trung bình) | 0,4–0,9mm | Dưới 0,4mm |
| Sai số góc độ | Đến 6,5° | 1,5–2,5° | Dưới 0,9° |
| Thời gian phẫu thuật | Ngắn nhất | Giảm 30–50% so với freehand | Tương đương guide |
| Chi phí thiết bị | Thấp nhất | Trung bình (máng in 3D) | Cao nhất (hệ thống navigation) |
| Linh hoạt khi lâm sàng thay đổi | Cao nhất | Giới hạn | Cao (điều chỉnh real-time) |
| Phù hợp ca nào | Ca đơn giản, bác sĩ nhiều kinh nghiệm | Đa số ca – tiêu chuẩn vàng thực tiễn | Ca đặc biệt phức tạp, ngân sách lớn |
2. Quy Trình Tạo Surgical Guide In 3D Từ A Đến Z
Để tạo ra một surgical guide đạt độ chính xác và an toàn, quy trình không dừng ở bước “in ra một cái máng”. Trên thực tế, đây là chuỗi công việc liên kết giữa dữ liệu y khoa, phần mềm, thiết kế kỹ thuật và vật liệu phù hợp.
- Thu thập dữ liệu hình ảnh
Bước đầu tiên là chụp CT hoặc CBCT để lấy dữ liệu giải phẫu vùng cần can thiệp. Trong nhiều trường hợp, dữ liệu này sẽ được kết hợp thêm với scan trong miệng hoặc dữ liệu bề mặt để tái tạo cấu trúc chính xác hơn cho thiết kế guide.
- Lập kế hoạch trên phần mềm
Sau khi có dữ liệu, bác sĩ và kỹ sư sẽ phối hợp để xác định vị trí điều trị phù hợp trên phần mềm chuyên dụng. Ở bước này, trục khoan, độ sâu, góc tiếp cận và mối liên quan với các cấu trúc giải phẫu quan trọng sẽ được xem xét kỹ trước khi chốt thiết kế.
- Thiết kế máng hướng dẫn
Từ kế hoạch điều trị đã được phê duyệt, mô hình surgical guide sẽ được dựng số hóa để phù hợp với giải phẫu riêng của bệnh nhân. Đây là bước quyết định độ khít, độ ổn định và khả năng hỗ trợ thao tác thực tế trong phòng mổ.
- Sản xuất bằng công nghệ in 3D
Tùy từng chỉ định, guide có thể được in bằng resin y tế hoặc vật liệu kim loại chuyên dụng. Vinnotek hiện phát triển các giải pháp in 3D y tế theo hướng đồng bộ từ dữ liệu, phần mềm đến công nghệ sản xuất, giúp cơ sở y tế rút ngắn thời gian triển khai và kiểm soát tốt hơn chất lượng đầu ra.
- Kiểm tra và hoàn thiện
Sau khi in, guide cần được kiểm tra độ khít, độ chính xác hình học và khả năng sử dụng thực tế trước khi đưa vào quy trình lâm sàng. Đây là bước quan trọng để hạn chế sai số tích lũy từ thiết kế đến ứng dụng.
- Tiệt trùng đúng quy trình
Không phải mọi vật liệu in 3D đều có thể xử lý vô khuẩn theo cùng một cách. Việc lựa chọn phương pháp tiệt trùng phải phù hợp với vật liệu sử dụng để tránh biến dạng guide hoặc ảnh hưởng đến an toàn khi tiếp xúc trong môi trường y tế.
3. 4 Loại Surgical Guide Quan Trọng Trong Y Tế Và Nha Khoa
Surgical guide không chỉ xuất hiện trong implant nha khoa mà còn mở rộng sang nhiều chuyên ngành cần độ chính xác giải phẫu cao. Đây cũng là lý do công nghệ này ngày càng được xem là một phần quan trọng trong hệ sinh thái điều trị cá thể hóa.
3.1 Máng Hướng Dẫn Implant Nha Khoa – Ứng Dụng Phổ Biến Nhất
Đây là loại surgical guide phổ biến nhất và được nghiên cứu nhiều nhất. Ba phân loại theo điểm tựa: tooth-supported (tựa vào răng – chính xác nhất, dễ sản xuất nhất), mucosa-supported (tựa vào nướu – dùng khi mất nhiều răng, cần fixation pin), và bone-supported (tựa vào xương trực tiếp – toàn hàm mất răng, phức tạp nhất).
Theo nghiên cứu Emery trên Journal of Oral Implantology, surgical guide nha khoa đạt sai lệch vị trí trung bình dưới 0,4mm và sai số góc ~0,9° – thấp hơn 11 lần so với freehand. Thời gian phẫu thuật giảm 30–50% nhờ không cần mở vạt (flapless surgery).
3.2 Osteotomy Guide – Hướng Dẫn Cắt Xương Chỉnh Hình
Trong phẫu thuật chỉnh hình (orthopedic surgery) như thay khớp gối, sửa trục chi, tái tạo sau gãy xương phức tạp – osteotomy guide in 3D hướng dẫn bác sĩ cắt xương theo đúng góc độ và vị trí đã lập kế hoạch trên phần mềm.
Thay vì đo đạc và đánh dấu trong phòng mổ (mất 20–30 phút và có thể sai lệch), bác sĩ đặt máng vào đúng vị trí và cắt theo rãnh hướng dẫn – giảm thời gian setup 60–80% và tăng độ chính xác cắt xương lên đến ±1° so với ±5–8° của phương pháp tự do.
3.3 Pedicle Screw Guide – Định Vị Vít Cột Sống
Phẫu thuật cột sống đặt vít pedicle screw để cố định và chỉnh hình – một trong những thao tác có rủi ro nhất trong phẫu thuật chỉnh hình vì vít đặt sai có thể tổn thương tủy sống.
Pedicle screw guide in 3D tùy chỉnh theo từng bệnh nhân giảm tỷ lệ đặt vít không đúng vị trí từ 15–20% (freehand) xuống còn 2–5%, được chứng minh trong nhiều nghiên cứu đa trung tâm. Đây là ứng dụng đang phát triển mạnh nhất của surgical guide trong phẫu thuật thần kinh cột sống.
3.4 Tumor Resection Guide – Phẫu Thuật Cắt U Xương Chính Xác
Đây là ứng dụng cao cấp nhất và đòi hỏi chuyên môn phức tạp nhất. Trong phẫu thuật cắt u xương ác tính (osteosarcoma, chondrosarcoma), xác định biên độ cắt an toàn (surgical margin) tối thiểu 2cm là yêu cầu sống còn – cắt không đủ gây tái phát, cắt quá nhiều gây mất chức năng chi vĩnh viễn.
Tumor resection guide in 3D tái hiện chính xác ranh giới khối u từ MRI, hướng dẫn bác sĩ cắt đúng vị trí và kết hợp seamless với implant titanium tùy chỉnh được in bằng Nikon SLM để tái tạo đoạn xương bị cắt bỏ toàn bộ quy trình trong một chu kỳ điều trị tích hợp.
4. Lợi Ích Lâm Sàng Đã Được Chứng Minh Số Liệu Từ Nghiên Cứu Quốc Tế
Surgical guide in 3D không phải xu hướng công nghệ đây là tiêu chuẩn lâm sàng được nhiều hội phẫu thuật quốc tế khuyến nghị, với bằng chứng khoa học ngày càng vững chắc:
| Chỉ số lâm sàng | Freehand | Surgical Guide in 3D | Nguồn |
| Sai lệch vị trí implant (đỉnh) | 1,8mm trung bình | 0,4mm trung bình | Emery, J Oral Implantology |
| Sai lệch góc độ | 6,5° | 0,9° | Block, J Oral Maxillofac Surg 2017 |
| Thời gian phẫu thuật implant | 100% (chuẩn) | Giảm 30–50% | Ballard et al., J Personalized Med 2020 |
| Tỷ lệ tổn thương dây thần kinh | Cao hơn | Giảm đáng kể | Tổng quan hệ thống nhiều tác giả |
| Khả năng flapless surgery | Không thể | Có thể – giảm phẫu xâm lấn | Tiêu chuẩn thực hành nha khoa số |
| Hồi phục sau mổ | Lâu hơn | Nhanh hơn nhờ ít xâm lấn | Theo dõi lâm sàng đa trung tâm |

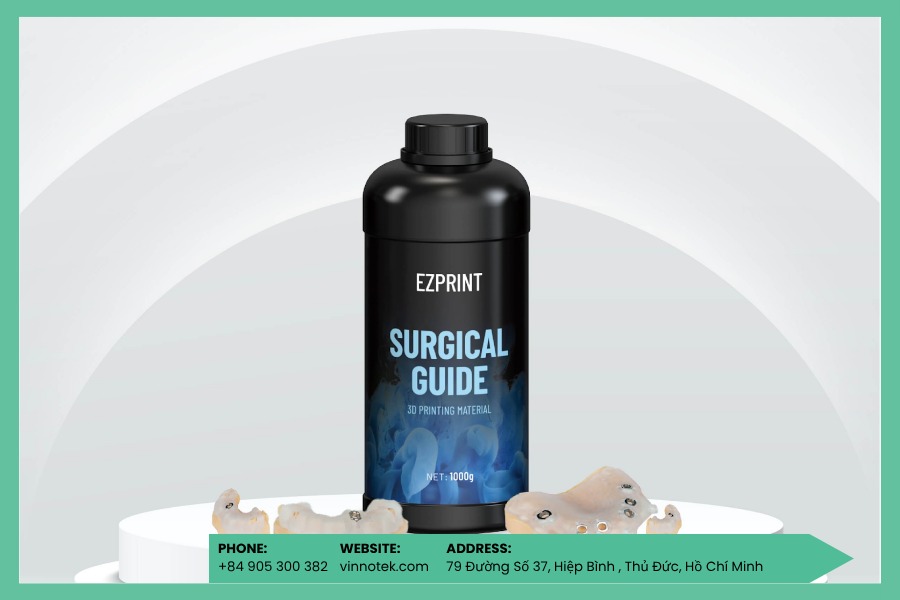

5. Yêu Cầu Vật Liệu Và Tiêu Chuẩn Y Tế – Điều Bắt Buộc Phải Biết
Đây là phần quan trọng nhất mà nhiều cơ sở nha khoa bỏ qua khi tự in surgical guide: không phải mọi resin in 3D đều an toàn trong miệng bệnh nhân.
Resin in 3D thông thường (loại dùng cho prototype, mô hình trưng bày) chứa các monomer photopolymer chưa phản ứng hết đây là chất có thể gây kích ứng mô nướu, phản ứng dị ứng và thậm chí độc tính nếu tiếp xúc với mô hở trong phẫu thuật. Chúng cũng không chịu được các phương pháp tiệt trùng y tế.
| Vật liệu | Tiêu chuẩn y tế | Phương pháp tiệt trùng | Phù hợp cho |
| Dental SG Resin (Formlabs, Asiga) | ISO 10993, Class IIa Medical Device | ETO, cold sterilization (glutaraldehyde) | Surgical guide nha khoa, mất ít răng |
| BioMed Resin (Formlabs) | FDA 510(k) cleared | ETO, gamma irradiation | Surgical guide phức tạp, tiếp xúc mô lâu |
| Titanium in 3D (DMLS/Incus) | ISO 5832-3 (titanium y tế) | Autoclave nhiệt độ cao | Surgical guide toàn hàm mất răng, kim loại |
| Resin in 3D thông thường | KHÔNG đạt chuẩn y tế | Không tương thích | KHÔNG được dùng trong phẫu thuật |
Lưu ý quan trọng: Nếu cơ sở nha khoa đặt in surgical guide từ dịch vụ in 3D thông thường (không chuyên y tế), hãy yêu cầu xác nhận chứng chỉ ISO 10993 hoặc FDA clearance của vật liệu sử dụng trước khi đưa vào miệng bệnh nhân.
6. Vinnotek – Giải Pháp Surgical Guide In 3D Đạt Tiêu Chuẩn Y Tế
Surgical guide không phải đơn thuần là sản phẩm in 3D đó là thiết bị y tế phải chịu trách nhiệm về độ chính xác trên bàn mổ.
Vinnotek đồng hành cùng bệnh viện và phòng khám nha khoa trong toàn bộ quy trình: từ tư vấn lựa chọn phần mềm lập kế hoạch phù hợp với workflow hiện có, kiểm tra và tối ưu file thiết kế, in bằng resin đạt chuẩn ISO 10993 qua hệ thống Uniontech SLA, đến hướng dẫn quy trình tiệt trùng đúng chuẩn cho từng loại surgical guide.
Với yêu cầu surgical guide kim loại titanium cho ca toàn hàm mất răng phức tạp hoặc tumor resection guide kết hợp implant xương, chúng tôi triển khai qua hệ thống Incus – công nghệ in kim loại y tế chính xác cao và phối hợp với đội ngũ bác sĩ chuyên khoa trong thiết kế và validation lâm sàng trước khi sản xuất.
7. Kết Luận
Surgical guide in 3D là một trong những ứng dụng rõ nhất của công nghệ in 3D trong y tế hiện đại, giúp biến kế hoạch điều trị số thành thao tác lâm sàng chính xác hơn, ổn định hơn và có tính cá thể hóa cao hơn. Khi được triển khai đúng quy trình, với đúng vật liệu và đúng công nghệ, đây không chỉ là một công cụ hỗ trợ phẫu thuật mà còn là nền tảng để nâng cấp toàn bộ workflow điều trị.
Nếu cơ sở y tế hoặc phòng khám của bạn đang tìm giải pháp triển khai surgical guide in 3D phù hợp với quy trình hiện tại, Vinnotek sẵn sàng đồng hành từ tư vấn công nghệ đến sản xuất và ứng dụng thực tế
