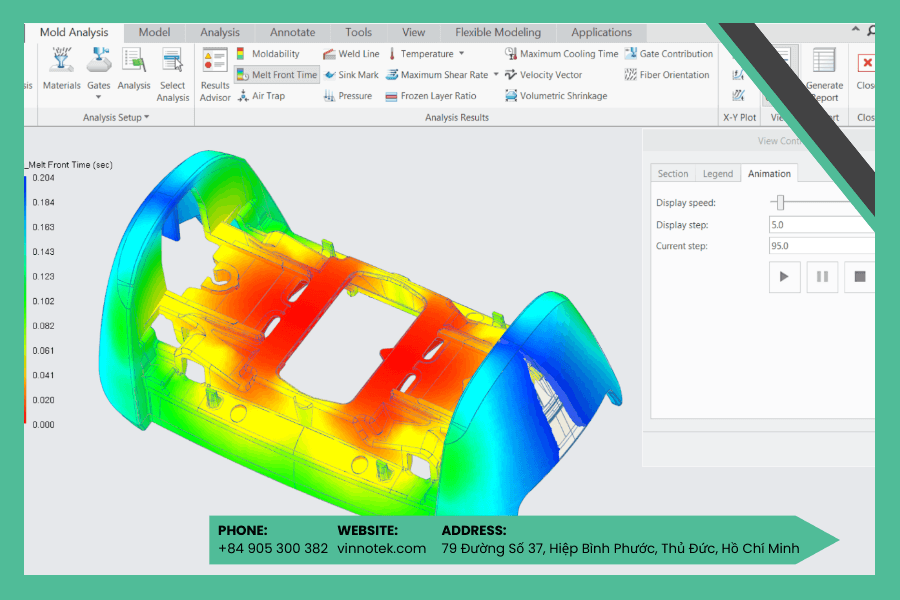

Phần mềm thiết kế khuôn đóng vai trò quan trọng trong quá trình phát triển sản phẩm, giúp kỹ sư thiết kế khuôn mẫu xây dựng mô hình 3D, tạo bản vẽ khuôn và tối ưu quy trình sản xuất. Hiện nay, các giải pháp thiết kế khuôn mẫu, thiết kế khuôn nhựa và thiết kế khuôn ép nhựa ngày càng được ứng dụng rộng rãi trong sản xuất công nghiệp cũng như lĩnh vực in 3D.

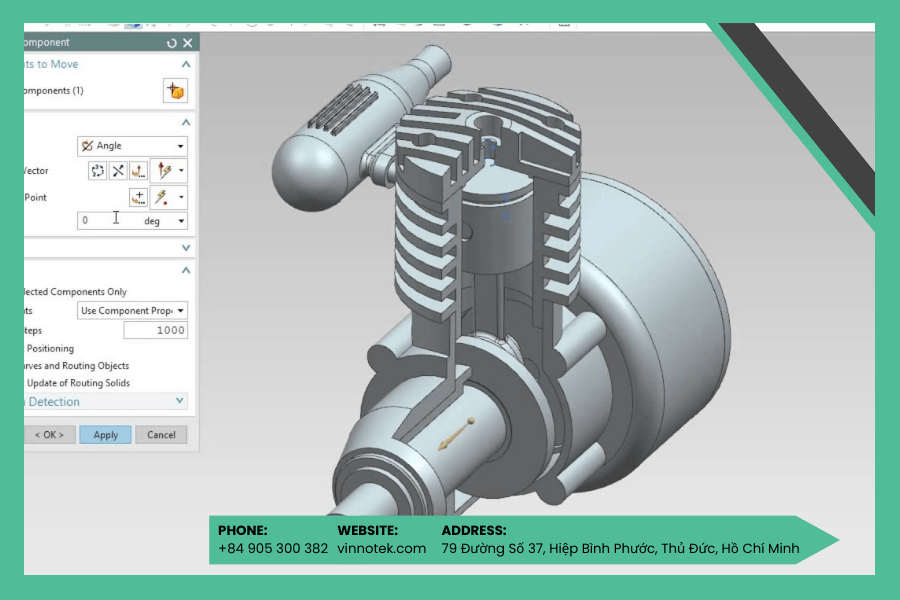

1. Phần mềm thiết kế khuôn là gì ?

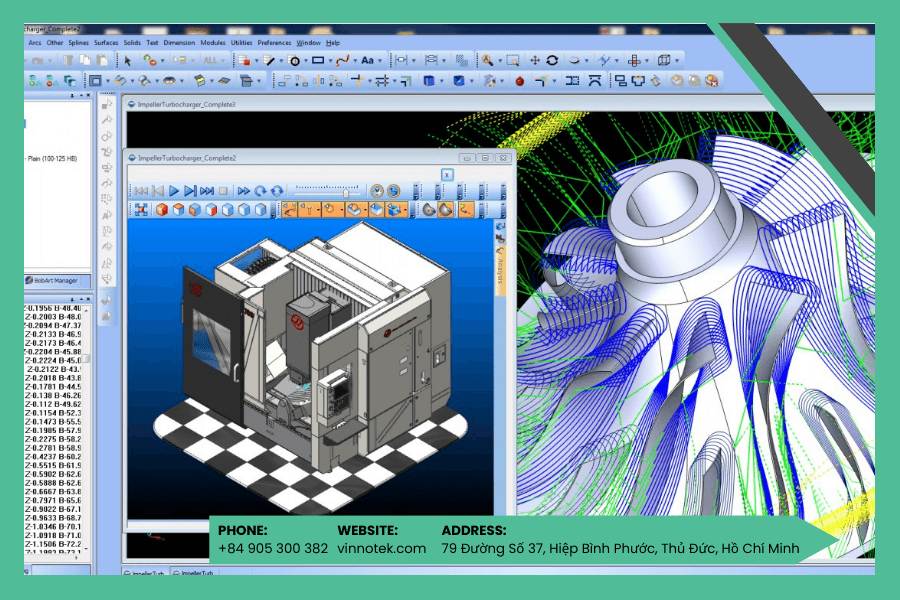

Phần mềm thiết kế khuôn là một công cụ kỹ thuật số quan trọng, giúp các kỹ sư thiết kế khuôn mẫu tạo ra mô hình 3D và bản vẽ khuôn mẫu chính xác phục vụ sản xuất. Các phần mềm này được ứng dụng rộng rãi trong thiết kế khuôn nhựa, thiết kế khuôn ép nhựa cũng như nhiều loại khuôn công nghiệp khác như khuôn dập và khuôn đúc.
>>> Tham khảo ngay các loại máy in 3D bán chạy nhất hiện nay
Hầu hết các phần mềm thiết kế mẫu hiện nay đều được tích hợp với các giải pháp CAD (Computer-Aided Design), CAM (Computer-Aided Manufacturing) và CAE (Computer-Aided Engineering), tạo nên một hệ thống đồng bộ từ khâu ý tưởng đến sản xuất.
Điều này cho phép người dùng dễ dàng chuyển đổi giữa các giai đoạn thiết kế, chỉnh sửa và gia công, giúp tiết kiệm thời gian và giảm thiểu sai sót trong quá trình chế tạo. Bên cạnh đó, nhiều phần mềm thiết kế cho máy in 3D còn hỗ trợ kiểm tra khả năng chế tạo và tối ưu hóa sản phẩm trước khi đưa vào sản xuất thực tế.

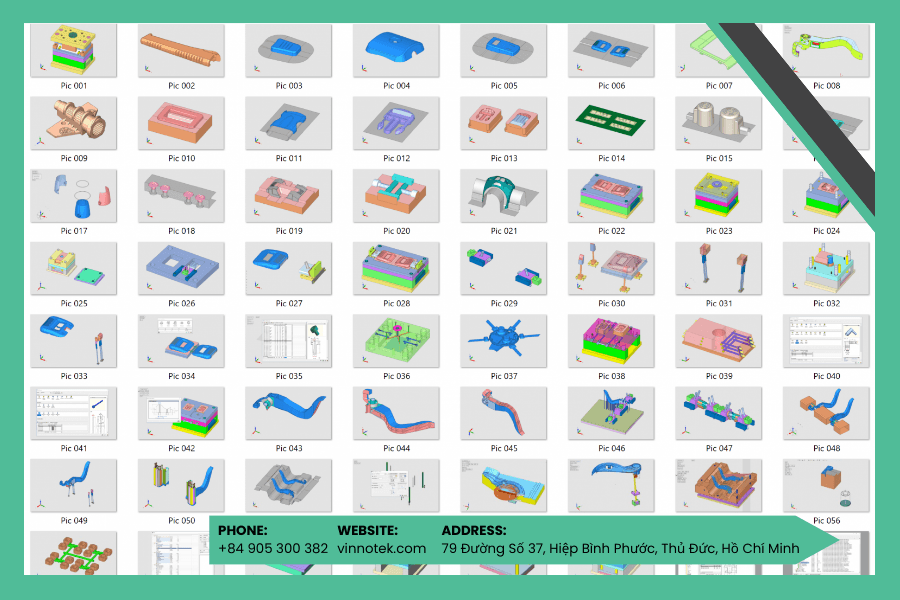

2. Lý do cần sử dụng phần mềm thiết kế khuôn
Trong lĩnh vực gia công khuôn mẫu, đối với các doanh nghiệp sản xuất và kỹ sư thiết kế khuôn mẫu, việc sử dụng phần mềm chuyên dụng không chỉ giúp xây dựng bản vẽ khuôn nhanh chóng mà còn nâng cao độ chính xác trong toàn bộ quy trình thiết kế khuôn. Dưới đây là 5 lý do chính vì sao các doanh nghiệp nên sử dụng phần mềm thiết kế khuôn .
- Tăng độ chính xác và giảm thiểu sai sót
Các phần mềm như Autodesk Moldflow hoặc SolidWorks có thể phân tích cách nhựa điền đầy khuôn, dự đoán lỗi ép nhựa và điều chỉnh thiết kế để tối ưu hóa sản xuất.
-
Thiết kế chính xác từng chi tiết: Phần mềm giúp tạo bản vẽ khuôn và bản vẽ khuôn mẫu với độ chính xác cao, đảm bảo mọi thông số kỹ thuật được kiểm soát chặt chẽ.
-
Phát hiện lỗi ngay từ giai đoạn thiết kế: Nhờ khả năng mô phỏng, phần mềm giúp kiểm tra các lỗi có thể xảy ra như nứt, biến dạng, co rút vật liệu trước khi sản xuất thực tế.
- Cải thiện chất lượng sản phẩm: Việc giảm sai sót trong quá trình sản xuất giúp đảm bảo sản phẩm đạt chuẩn và ít bị lỗi hỏng hơn.
- Tiết kiệm thời gian và tối ưu hóa quy trình sản xuất
Trước đây, việc thiết kế một bộ khuôn nhựa có thể mất vài tuần, nhưng với phần mềm CAD/CAM, thời gian này có thể giảm xuống chỉ còn vài ngày nhờ khả năng tự động hóa.
- Tự động hóa quy trình thiết kế: Phần mềm thiết kế khuôn tích hợp với hệ thống CAM và máy CNC, giúp giảm thời gian từ bản vẽ đến sản xuất.
- Tăng tốc độ gia công khuôn mẫu: Nhờ kết nối trực tiếp với máy móc, các công đoạn sản xuất được đồng bộ, rút ngắn thời gian sản xuất so với cách làm thủ công.
- Thư viện thiết kế có sẵn: Nhiều phần mềm có thư viện mẫu khuôn tiêu chuẩn, giúp kỹ sư tiết kiệm thời gian thiết kế từ đầu.
Nhờ khả năng tự động hóa, kỹ sư thiết kế khuôn mẫu có thể rút ngắn thời gian phát triển sản phẩm và hạn chế các công việc lặp lại trong quá trình thiết kế.
- Giảm chi phí sản xuất và vật liệu
Trong sản xuất khuôn ép nhựa, nếu không tính toán đúng độ co rút của vật liệu, khuôn có thể bị sai kích thước, dẫn đến sản phẩm lỗi và tốn kém chi phí sửa chữa.
- Giảm lãng phí vật liệu: Nhờ khả năng mô phỏng và phân tích, phần mềm giúp tối ưu hóa kích thước khuôn, giảm thiểu hao hụt vật liệu trong quá trình gia công.
- Tiết kiệm chi phí thử nghiệm: Trước đây, việc thử nghiệm khuôn cần nhiều lần đúc thử, nhưng phần mềm có thể dự đoán lỗi trước khi sản xuất thực tế, giúp tiết kiệm nguyên liệu.
- Tăng hiệu suất làm việc: Quá trình sản xuất khuôn được tối ưu hóa, giúp doanh nghiệp tiết kiệm nhân lực và nâng cao năng suất.
- Hỗ trợ sáng tạo và phát triển sản phẩm mới
Trong ngành công nghiệp ô tô, các công ty sử dụng phần mềm như NX Siemens hoặc CATIA để thiết kế khuôn cho các bộ phận phức tạp như vỏ xe, bảng điều khiển, cánh cửa, giúp đảm bảo tính thẩm mỹ và độ bền cao.
- Tạo ra các thiết kế khuôn phức tạp: Phần mềm thiết kế khuôn hỗ trợ tạo ra các mô hình 3D chi tiết với độ phức tạp cao, giúp mở rộng khả năng sáng tạo.
- Thử nghiệm nhiều phương án thiết kế: Nhờ khả năng mô phỏng, kỹ sư có thể thử nghiệm nhiều phương án khác nhau trước khi chọn ra giải pháp tối ưu nhất.
- Dễ dàng điều chỉnh và cải tiến: Nếu cần thay đổi thiết kế, phần mềm cho phép chỉnh sửa nhanh chóng thay vì phải làm lại từ đầu.
- Cải thiện giao tiếp và hợp tác trong sản xuất
Trong sản xuất linh kiện điện tử, việc sử dụng phần mềm thiết kế khuôn giúp các nhóm kỹ sư từ nhiều quốc gia khác nhau có thể cùng làm việc trên một thiết kế, giảm thời gian trao đổi và tránh sai sót.
- Dễ dàng chia sẻ thiết kế: Các file CAD có thể được xuất sang nhiều định dạng, giúp đội ngũ kỹ sư, nhà sản xuất và khách hàng trao đổi ý tưởng dễ dàng hơn.
- Mô hình 3D trực quan: Thay vì sử dụng bản vẽ 2D truyền thống, phần mềm cho phép hiển thị mô hình 3D chân thực, giúp khách hàng dễ dàng hình dung sản phẩm.
- Nâng cao hiệu quả làm việc nhóm: Nhờ các công cụ làm việc trực tuyến, các nhóm thiết kế có thể cộng tác hiệu quả hơn, ngay cả khi làm việc từ xa.
3. Những loại phần mềm thiết kế khuôn phổ biến hiện nay
Các phần mềm dưới đây được sử dụng rộng rãi trong thiết kế khuôn, thiết kế khuôn mẫu và thiết kế khuôn nhựa, hỗ trợ từ khâu xây dựng mô hình đến gia công và sản xuất thực tế.
3.1 Phần mềm thiết kế CATIA
CATIA, phần mềm CAD/CAM/CAE hàng đầu được phát triển bởi Dassault Systèmes, đã trở thành một trong những giải pháp quan trọng giúp tối ưu hóa quy trình thiết kế, gia công và phân tích sản phẩm. Dưới đây là một số phần mềm thiết kế khuôn và nhưng dặc điểm của phần mềm.
- Thiết kế 3D chi tiết, chính xác CATIA
CATIA cho phép tạo phức tạp mô hình 3D với độ chính xác cao, giúp mô phỏng sản phẩm và giảm lỗi trước khi sản xuất. - Tích hợp CAD/CAM/CAE trên nền tảng thiết
kế phân tích CATIA, gia công và mô phỏng trong một hệ thống, giúp quy trình tiếp nối, chính xác và tiết kiệm chi phí. - Hơn 170 mô-đun đặc biệt
CATIA cung cấp hơn 170 mô-đun cho nhiều chuyên ngành như cơ khí, ô tô, hàng không, hỗ trợ quy trình thiết kế và sản xuất tối ưu.
Đây là một trong những phần mềm được nhiều kỹ sư thiết kế khuôn mẫu lựa chọn nhờ khả năng tối ưu quy trình thiết kế khuôn ép nhựa và mô phỏng sản xuất.

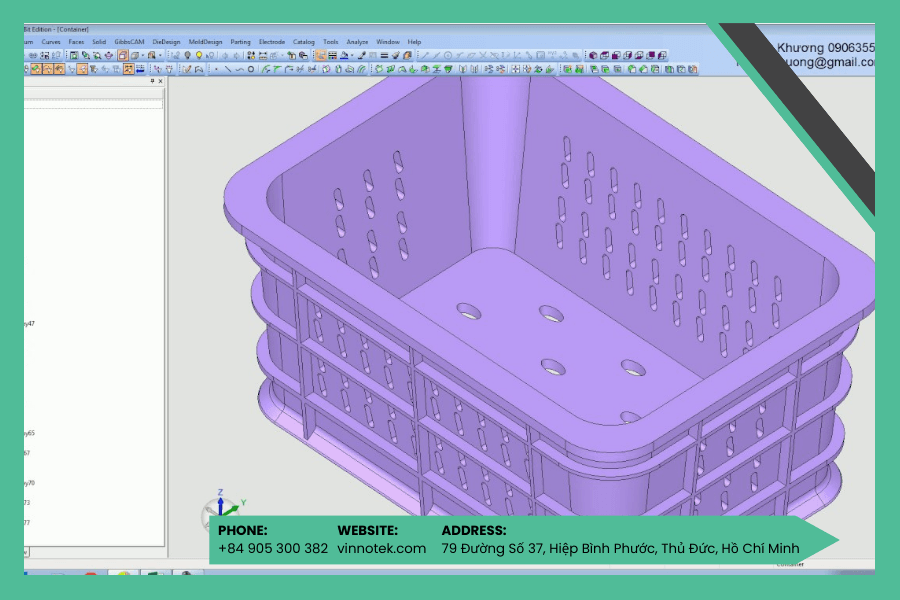

3.2 Phần mềm thiết kế khuôn ép nhựa PTC Creo
Việc sử dụng phần mềm thiết kế chuyên dụng đóng vai trò quan trọng trong việc nâng cao hiệu suất, giảm chi phí sản xuất và cải thiện chất lượng sản phẩm. Nhữn ưu điểm mà phần mềm mang lại.
- Thiết kế khuôn phức hợp
Một trong những tính năng nổi bật của PTC Creo là khả năng tạo ra các mô hình 3D phức hợp và chi tiết cho khuôn ép nhựa. Phần mềm này hỗ trợ thiết kế các bộ phận quan trọng như kênh dẫn, miệng phun, hệ thống làm mát, giúp đảm bảo sản phẩm được đúc chính xác với độ bền cao. Nhờ vào các công cụ thiết kế mạnh mẽ, kỹ sư có thể dễ dàng điều chỉnh và tối ưu hóa các thông số kỹ thuật nhằm giảm thiểu lỗi trong quá trình ép nhựa, chẳng hạn như hiện tượng rỗ khí, co ngót, hay nứt sản phẩm.
- Tự động hóa thiết kế khuôn
Để giúp tiết kiệm thời gian và nâng cao độ chính xác, PTC Creo cung cấp tính năng tự động hóa thiết kế khuôn, bao gồm phân tách khuôn mặt tự động và bố trí khuôn mặt. Điều này giúp người dùng dễ dàng tạo và chỉnh sửa các bộ phận của khuôn theo yêu cầu, đồng thời đảm bảo độ khít và sự đồng nhất của từng chi tiết. Việc tự động hóa không chỉ giúp giảm bớt công đoạn thủ công mà còn hạn chế sai sót, tối ưu hóa quy trình sản xuất.
- Phân tích và mô phỏng chính xác
Trước khi bước vào giai đoạn sản xuất thực tế, việc mô phỏng và phân tích thiết kế là cực kỳ quan trọng để đảm bảo sản phẩm đạt tiêu chuẩn chất lượng cao. PTC Creo hỗ trợ phân tích các đặc tính hình học, dự đoán quá trình điền đầy khuôn, giúp kỹ sư kiểm tra và điều chỉnh thiết kế trước khi tiến hành gia công. Nhờ vào khả năng mô phỏng luồng chảy vật liệu, phần mềm có thể xác định các điểm yếu trong thiết kế, từ đó cải thiện hiệu suất và giảm thiểu lỗi sản xuất.
3.3 Phần mềm thiết kế khuôn mẫu Solidwword
SolidWorks là giải pháp phổ biến trong thiết kế khuôn mẫu và thiết kế khuôn nhựa, hỗ trợ xây dựng mô hình 3D, tạo bản vẽ khuôn và mô phỏng quá trình sản xuất với độ chính xác cao.
- Thiết kế phức hợp 3D
SolidWorks cung cấp đầy đủ công cụ để tạo ra các mô hình 3D có độ chi tiết cao, từ thiết kế lõi và khuôn mẫu cho đến phác thảo và các thành phần cơ sở. Nhờ khả năng tùy chỉnh linh hoạt, người dùng có thể dễ dàng tạo ra những bản thiết kế phức tạp mà vẫn đảm bảo độ chính xác.
- Công cụ khuôn mẫu chuyên biệt
SolidWorks hỗ trợ các tính năng phân tích bản nháp (Draft Analysis), phân tích undercut (Undercut Analysis) và phân tích độ dày (Thickness Analysis). Những công cụ này giúp phát hiện sớm các lỗi thiết kế có thể ảnh hưởng đến quá trình sản xuất, từ đó tối ưu hóa mẫu trước khi đưa vào in 3D hoặc gia công khuôn.
- Tự động hóa thiết kế
Một trong những điểm mạnh nổi bật của SolidWorks là khả năng tự động hóa quy trình thiết kế. Phần mềm có thể tự động tạo các đường phân tách (Parting Lines) và bề mặt phân chia (Parting Surfaces) để tăng tốc độ hoàn thiện bản vẽ, giúp tiết kiệm thời gian và giảm thiểu sai sót trong quá trình thiết kế mẫu.
3.4 Phần mềm thiết kế khuôn mẫu NX Unigraphics
Siemens NX (trước đây là NX Unigraphics) là một phần mềm thiết kế mẫu hiện đại, mạnh mẽ và linh hoạt, được các doanh nghiệp trong ngành công nghiệp khuôn mẫu tin dùng để tối ưu hóa quy trình sản xuất. Siemens NX đặc biệt phù hợp với các dự án thiết kế khuôn quy mô lớn, yêu cầu quản lý đồng bộ giữa bản vẽ khuôn mẫu, mô phỏng và gia công CNC.
- Thiết kế hoàn chỉnh
Siemens NX cung cấp mô-đun Thiết kế khuôn mẫu chuyên dụng, cho phép người dùng tạo ra các bản dựng lắp ráp chi tiết, từ việc xây dựng các thành phần cơ sở, lõi cho đến lòng khuôn. Phần mềm hỗ trợ tự động hóa quy trình thiết kế, giúp tăng hiệu suất làm việc lên đến 100% và tạo ra các mẫu mã đạt chuẩn theo mọi tiêu chuẩn kỹ thuật.
- Tự động hóa và phân tích
Siemens NX hỗ trợ các công cụ tự động tạo lõi và mã số, tính toán độ rút ngắn, cũng như bố trí hệ thống làm nguội, ống dẫn và phụ kiện một cách tự động. Các công cụ tự động hóa này giúp các kỹ sư tiết kiệm thời gian và giảm thiểu rủi ro khi thiết kế các yếu tố quan trọng của khuôn mẫu.
- Tích hợp CAD/CAM/CAE
Siemens NX là một giải pháp đồng bộ, tích hợp liền mạch các chức năng thiết kế (CAD), phân tích (CAE) và gia công (CAM) trên cùng một nền tảng. Hơn nữa, sự đồng bộ này hỗ trợ việc phân tích và mô phỏng trong thời gian thực, từ đó giúp các doanh nghiệp nhanh chóng điều chỉnh thiết kế để đạt được chất lượng tối ưu.

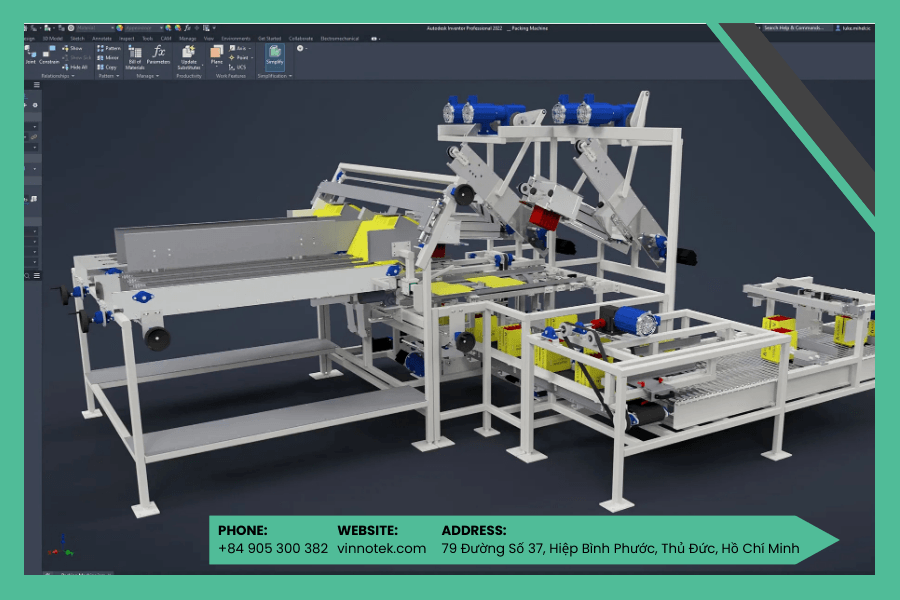

3.5 Phần mềm thiết kế Autodesk Inventor
Dưới đây là phân tích chi tiết về các tính năng chính của Autodesk Inventor và lợi ích của chúng:
- Design 3D
Autodesk Inventor cho phép tạo ra các mô hình 3D chi tiết và chính xác của các sản phẩm, bao gồm cả các mẫu thiết kế mẫu. Phần mềm chuyển đổi ý tưởng từ bản vẽ 2D sang mô hình 3D sống động, giúp người dùng hình dung rõ ràng về sản phẩm cuối cùng. Việc tạo mô hình 3D chi tiết không chỉ cung cấp hình ảnh trực quan cho thiết kế mà còn là cơ sở để kiểm tra, đánh giá và chỉnh sửa sản phẩm.
- Mô phỏng và phân tích
Inventor hỗ trợ mô phỏng và phân tích các chuyển động của máy móc, giúp đánh giá hiệu suất hoạt động của sản phẩm. Các công cụ mô phỏng cho phép kiểm tra độ bền, khả năng vận hành và hiệu quả thiết kế dưới các điều kiện hoạt động thực tế Khả năng mô phỏng và phân tích giúp kỹ sư nhận diện sớm các vấn đề tiềm ẩn trong thiết kế, từ đó tối ưu hóa cấu trúc sản phẩm và cải thiện hiệu suất hoạt động
- Tự động hóa quy trình thiết kế
Autodesk Inventor tự động hóa nhiều tác vụ trong quy trình thiết kế, giúp giảm thời gian và công sức cho kỹ sư và nhà thiết kế. Các quy trình tự động được tích hợp cho phép xử lý nhanh các bước thiết kế lặp đi lặp lại, từ đó rút ngắn thời gian phát triển sản phẩm. Điều này cho phép các kỹ sư tập trung vào các khía cạnh sáng tạo và nâng cao chất lượng thiết kế.
4.Ưu diểm nổi bật của từng phần mềm
Dưới đây là bảng so sánh chi tiết các điểm nổi bật của CATIA, PTC Creo, SolidWorks và Autodesk Inventor:
Bảng so sánh ưu điểm của phần mềm thiết kế khuôn
| Phần mềm | Khả năng thiết kế | Tích hợp | Người dùng giao diện & trải nghiệm | Ứng dụng thực tế |
| CATIA | – Hỗ trợ
– Cho phép xây dựng các chi |
– Tích hợp CAD/C
– Hỗ trợ mô phỏng và |
–
– |
– Thiết kế trong ngành hàng không (Boeing, Airbus).
– Thiết kế ô tô (BMW, Tesla). – Chế tạo sản phẩm công nghiệp. |
| PTC Creo | – Hỗ trợ tham số thiết kế, dễ dàng chỉnh sửa và thay đổi kích thước.
– Phù hợp với thiết kế ép nhựa và sản phẩm cơ khí. |
– Tích hợp liền mạch CAD/CAM/CAE.
– Hỗ trợ cấu hình mô phỏng và phân tích. |
– Giao diện thân thiện, trực quan.
– Phù hợp cho cả người mới và thiết kế chuyên nghiệp. |
– Thiết kế ép nhựa.
– Thiết kế sản phẩm công nghiệp và cơ khí sự kiện. |
| Phần mềm SolidWorks | – Dễ dàng sửa đổi thiết kế ở mọi giai đoạn.
– Phù hợp cho thiết kế sản phẩm cơ khí, công nghiệp. |
– Hỗ trợ CAM tích hợp, tự động tạo công cụ CNC đường dẫn.
– Có khả năng mô phỏng và phân tích sản phẩm. |
– Giao diện trực quan, dễ sử dụng.
– Hỗ trợ nhiều công cụ thiết kế 3D mạnh mẽ. |
– Thiết kế cơ khí, sản phẩm tiêu dùng.
– Ứng dụng trong kỹ thuật và giáo dục. |
| Autodesk Nhà phát minh | – Dễ dàng chỉnh sửa thiết kế từ ý tưởng đến sản phẩm.
– Phù hợp cho thiết kế máy móc và sản phẩm công nghiệp. |
– Tích hợp CAD/CAM, hỗ trợ tạo đường dẫn cho công cụ CNC.
– Hỗ trợ mô phỏng kỹ thuật. |
– Giao diện trực quan, dễ sử dụng.
– Thích hợp cho cả người mới và chuyên gia. |
– Thiết kế máy móc công nghiệp.
– Ứng dụng trong sản xuất và cơ khí. |
5. Đâu là phần mềm đáng để lựa chọn
Việc lựa chọn phần mềm phù hợp phụ thuộc vào nhu cầu thiết kế khuôn, độ phức tạp của sản phẩm, ngân sách đầu tư và kinh nghiệm của đội ngũ kỹ sư thiết kế khuôn mẫu. Dưới đây là phân tích chi tiết một số yếu tố quan trọng cần xem xét:
Lựa chọn phần mềm dựa trên dự án phức tạp và chi phí CATIA và NX Unhỏi chính xác cao. Cả hai đều như nhau đồng bộ tín hiệu
CATIA và NX Unigraphics (Siemens NX) là hai phần mềm mạnh mẽ, phù hợp với các thiết kế phức tạp đòi hỏi độ chính xác cao. Cả hai đều tích hợp CAD/CAM/CAE giúp đảm bảo quy trình đồng bộ và hiệu quả, đặc biệt trong các ngành như ô tô, hàng không vũ trụ hay cơ khí chính xác.
Ngược lại, dù ưu tiên chi phí và dễ sử dụng, SolidWorks là lựa chọn hợp lý cho các thiết kế đơn giản hoặc doanh nghiệp nhỏ. Autodesk Inventor cung cấp các tính năng cao cấp nhưng chi phí đầu tư lớn hơn. PTC Creo nổi bật với khả năng tự động hóa và linh hoạt, phù hợp với các ngành cần thay đổi nhanh chóng và sản xuất hiệu quả.
Ngoài các phần mềm thiết kế khuôn mẫu đã nói trên thì mọi người có thể tham khảo thêm các bài viết khác về công cụ và phần mềm hỗ trợ in 3D như:

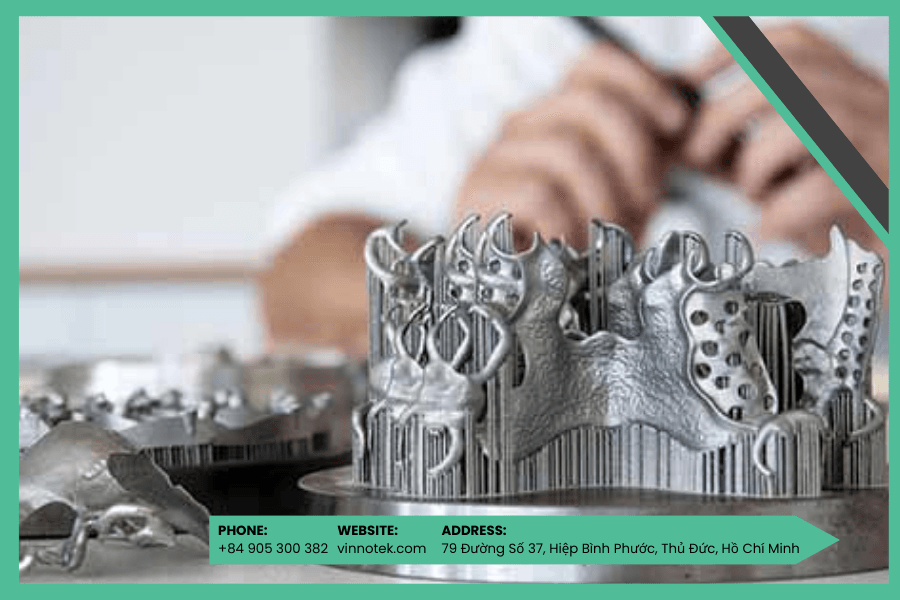

6. Link tải các phần mềm thiết kế khuôn?
Để tải xuống các mã thiết kế phần mềm, bạn có thể truy cập vào trang web chính thức của từng nhà cung cấp phần mềm. Dưới đây là một số cách để tải phổ biến phần mềm:
Link tải phần mềm NX Unigraphics (Siemens NX)
Link tải phần mềm Autodesk Inventor
Ngoài ra, bạn cũng có thể tìm kiếm các bản miễn phí hoặc học sinh trên trang web của các nhà cung cấp, nhưng thường sẽ có giới hạn về tính năng hoặc thời gian sử dụng. Hãy cùng Vinnotek khám phá ngay thôi !
>>> Tìm hiểu về khóa học về đào tạo in 3D ở Vinnotek!
Tổng kết
Các phần mềm thiết kế khuôn hiện đại như CATIA, Siemens NX, PTC Creo, SolidWorks và Autodesk Inventor giúp tối ưu quá trình thiết kế khuôn mẫu, thiết kế khuôn nhựa và xây dựng bản vẽ khuôn chính xác. Khi kết hợp cùng các giải pháp và phần mềm thiết kế cho máy in 3D, doanh nghiệp có thể rút ngắn thời gian phát triển sản phẩm và nâng cao hiệu quả sản xuất. Vinnotek luôn đồng hành cùng doanh nghiệp trong việc ứng dụng công nghệ thiết kế và in 3D vào sản xuất hiện đại.
