In 3D kim loại không chỉ là bước tiến của công nghệ sản xuất mà còn đòi hỏi sự chính xác và tính toán kỹ lưỡng ở từng công đoạn. Đó là lý do vì sao các phần mềm mô phỏng in 3D kim loại ra đời, hỗ trợ doanh nghiệp kiểm soát rủi ro, tiết kiệm chi phí và rút ngắn thời gian phát triển sản phẩm.
Trong bài viết này, Vinnotek sẽ giới thiệu đến bạn 5 phần mềm mô phỏng nổi bật nhất hiện nay, đang được ứng dụng rộng rãi trong ngành in 3D kim loại – từ thiết kế, mô phỏng đến tối ưu hóa quy trình sản xuất.
1. Phần Mềm Mô Phỏng In 3d kim loại là gì?
Phần mềm mô phỏng in 3D kim loại là các công cụ kỹ thuật số chuyên sâu, được phát triển nhằm mô phỏng, phân tích và tối ưu hóa quy trình sản xuất theo phương pháp bồi đắp kim loại bằng công nghệ in 3D. Những phần mềm này cho phép người dùng dự đoán chính xác các hiện tượng vật lý phức tạp như biến dạng hình học, ứng suất dư, phân bố nhiệt độ trong suốt quá trình in. Nhờ đó, doanh nghiệp có thể chủ động kiểm soát rủi ro, giảm thiểu khả năng in lỗi, nâng cao chất lượng sản phẩm và tiết kiệm đáng kể chi phí cũng như thời gian thử nghiệm thực tế.
2. Lợi Ích Của Phần Mềm Mô Phỏng In 3D
Việc sử dụng phần mềm mô phỏng không chỉ là xu hướng mà còn là giải pháp thiết yếu trong quy trình in 3D kim loại. Vậy những lợi ích cụ thể mà các phần mềm này mang lại cho doanh nghiệp là gì? Hãy cùng tìm hiểu ngay dưới đây.
- Tăng tỷ lệ thành công, giảm thiểu rủi ro in lỗi: Phần mềm mô phỏng cho phép đánh giá thiết kế và hiệu suất của chi tiết trước khi in, giúp phát hiện sớm các vấn đề tiềm ẩn như biến dạng, sai lệch kích thước hoặc cấu trúc hỗ trợ không hợp lý. Nhờ đó, nguy cơ thất bại trong quá trình in được giảm thiểu đáng kể.
- Nắm bắt toàn diện quy trình sản xuất bồi đắp: Thông qua mô phỏng, kỹ sư có thể theo dõi và điều chỉnh các biến số quan trọng như hướng in, tốc độ và công suất laser, cũng như vị trí của các cấu trúc hỗ trợ. Điều này giúp kiểm soát tốt hơn quá trình in, đảm bảo sự ổn định và đồng đều của sản phẩm đầu ra.
- Tối ưu hóa hiệu suất sản xuất: Việc dự đoán trước các hiện tượng như ứng suất dư hay biến dạng giúp tối ưu hóa thiết lập in, từ đó tăng tốc độ sản xuất và giảm đáng kể thời gian xử lý hậu kỳ sau khi in.
- Tiết kiệm chi phí vận hành: Nhờ khả năng mô phỏng chính xác, doanh nghiệp có thể hạn chế in lỗi, giảm lãng phí vật liệu và số lần in lại – điều này đồng nghĩa với việc cắt giảm chi phí sản xuất tổng thể một cách hiệu quả.
- Tối ưu thiết kế sản phẩm: Phần mềm mô phỏng hỗ trợ kỹ sư thiết kế các chi tiết có hình dạng phức tạp, tối ưu hóa trọng lượng mà vẫn đảm bảo độ bền cơ học. Ngoài ra, việc cá nhân hóa thiết kế theo yêu cầu khách hàng cũng trở nên dễ dàng hơn.
- Rút ngắn thời gian và chi phí tạo mẫu: Kết hợp giữa mô phỏng và in 3D cho phép tạo mẫu nhanh chóng, chính xác, đồng thời giúp điều chỉnh thiết kế ngay từ giai đoạn đầu. Nhờ đó, doanh nghiệp có thể rút ngắn vòng đời phát triển sản phẩm và giảm thiểu các chi phí phát sinh không cần thiết.
- Hạn chế rủi ro trong gia công hậu kỳ: Thông tin đầu ra từ phần mềm mô phỏng giúp các lập trình viên CNC nắm được các đặc điểm kỹ thuật quan trọng của chi tiết in, từ đó thiết lập quy trình gia công hiệu quả và an toàn hơn, tránh hư hỏng các bộ phận giá trị cao.
3. Phần mềm Hexagon’s Simufact
Simufact là giải pháp phần mềm được phát triển bởi Hexagon – tập đoàn công nghệ hàng đầu thế giới trong lĩnh vực số hóa sản xuất, kết hợp giữa cảm biến, phần mềm và tự động hóa. Simufact cho phép mô phỏng toàn diện các quy trình tạo hình, hàn và đặc biệt là in 3D kim loại, giúp doanh nghiệp tối ưu quy trình sản xuất, giảm chi phí nghiên cứu và nâng cao chất lượng sản phẩm.
Simufact bao gồm 3 dòng sản phẩm chuyên biệt, phục vụ từng quy trình sản xuất riêng biệt:
3.1. Simufact Forming mô phỏng tạo hình kim loại
Simufact Forming là phần mềm chuyên dụng cho mô phỏng các quy trình tạo hình như:
- Rèn nóng, dập nguội, tạo hình tấm, gia công dần dần
- Liên kết cơ học như hàn áp lực
Tính năng nổi bật:
- Mô phỏng dòng chảy vật liệu, tải trọng khuôn, biến dạng và đặc tính vật liệu
- Dự đoán đặc tính cơ học sau tạo hình
- Mô phỏng các phương pháp liên kết nhiệt – cơ học
- Giao diện thân thiện, dễ sử dụng, phù hợp cả với người không chuyên
Ứng dụng rộng rãi trong các ngành: ô tô, hàng không, y tế, cơ khí chính xác…

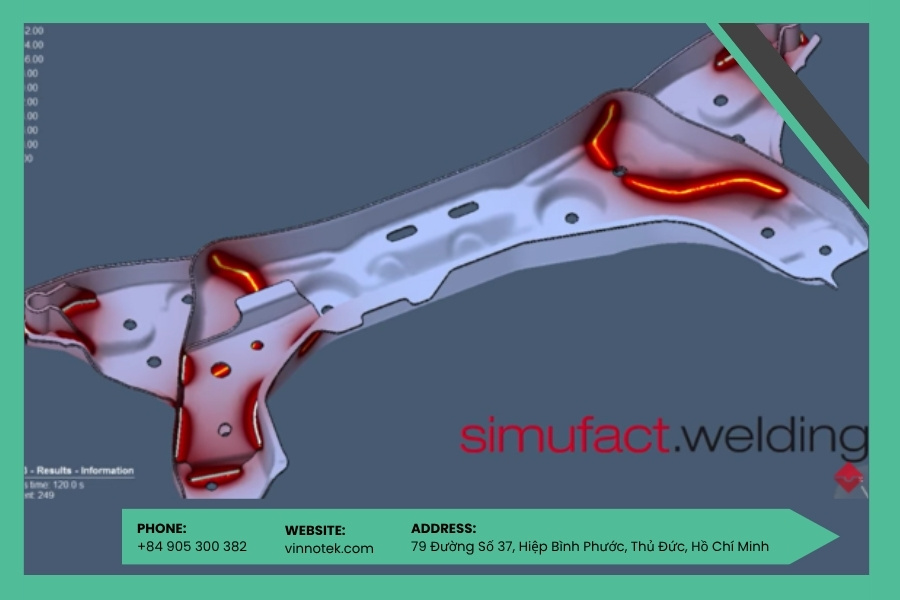

3.2. Simufact Welding mô phỏng quy trình hàn
Phần mềm chuyên mô phỏng các quy trình hàn như:
- Hàn hồ quang, laser, electron beam, hàn điểm điện trở
- Gia công bổ sung như xử lý nhiệt, làm nguội
Tính năng nổi bật:
- Dự đoán ứng suất dư, biến dạng, ảnh hưởng nhiệt – cơ học
- Mô phỏng trình tự hàn và chiến lược kẹp giữ chi tiết
- Cơ sở dữ liệu vật liệu phong phú, có thể tùy biến
- Hỗ trợ đa robot hàn, nhập dữ liệu từ G-code
- Không yêu cầu chuyên môn sâu về mô phỏng phần tử hữu hạn (FEA)
- Có thể kết hợp với các phần mềm FEA khác để phân tích hậu hàn
Lợi ích chính: Giảm chi phí thử nghiệm, tránh lỗi hàn, tăng độ bền sản phẩm
3.3. Simufact Additive mô phỏng in 3D kim loại
Simufact Additive tập trung vào mô phỏng công nghệ in 3D kim loại dạng bột, như:
- Laser Powder Bed Fusion (L-PBF)
- Metal Binder Jetting (MBJ)
Tính năng nổi bật:
- Mô phỏng toàn bộ quy trình: tạo cấu trúc hỗ trợ, in, xử lý nhiệt, gia công
- Dự đoán biến dạng, ứng suất dư, phân bố nhiệt độ
- Tự động bù trừ biến dạng, in đúng ngay lần đầu
- Mô phỏng co rút và ứng suất trong công nghệ MBJ
- Giao diện dễ dùng, không yêu cầu người dùng có kiến thức mô phỏng chuyên sâu
Lợi ích chính: Giảm thử nghiệm thực tế, tiết kiệm thời gian – chi phí, cải thiện chất lượng sản phẩm in
4. Phần mềm Autodesk Netfabb
Autodesk Netfabb là phần mềm được phát triển bởi Autodesk – tập đoàn hàng đầu thế giới trong lĩnh vực thiết kế kỹ thuật, sản xuất và mô phỏng. Netfabb được thiết kế chuyên biệt cho sản xuất bồi đắp (additive manufacturing), đặc biệt là in 3D kim loại, với khả năng mô phỏng mạnh mẽ và tối ưu hóa quy trình in.
Netfabb hỗ trợ mô phỏng hai công nghệ chính:
- Laser Powder Bed Fusion (PBF)
- Directed Energy Deposition (DED)
Các tính năng chính:
- Mô phỏng quy trình in 3D kim loại: Hỗ trợ công nghệ thiêu kết laser trên nền bột (PBF) và lắng đọng năng lượng định hướng (DED). Giúp dự đoán các lỗi tiềm ẩn như cong vênh, nứt vỡ, liên kết lớp yếu để đảm bảo in thành công ngay lần đầu.
- Tạo và xử lý mô hình 3D: Chuẩn bị, cắt, sửa lỗi và tối ưu mô hình trước khi in nhằm giảm thiểu lỗi và nâng cao hiệu quả.
- Phân tích và tối ưu cấu trúc hỗ trợ: Tự động tạo và tối ưu cấu trúc hỗ trợ cho các chi tiết nhô ra, giúp tiết kiệm vật liệu và thời gian in.
- Mô phỏng biến dạng và ứng suất dư: Dự đoán biến dạng, ứng suất dư và phân bố nhiệt trong quá trình in để giảm thiểu rủi ro, nâng cao chất lượng sản phẩm.
- Phân tích vật liệu: Đánh giá tương thích mô hình với vật liệu in, dự đoán các vấn đề như co ngót, nứt vỡ do đặc tính vật liệu.
- Tích hợp với Autodesk Fusion 360: Hỗ trợ kết nối quy trình thiết kế, mô phỏng và sản xuất trên cùng một nền tảng, nâng cao khả năng tối ưu và quản lý quy trình in 3D kim loại.
Lợi ích khi sử dụng Autodesk Netfabb:
- Giảm chi phí và thời gian thử nghiệm thực tế nhờ mô phỏng chính xác.
- Tăng tỷ lệ in thành công ngay lần đầu, giảm lãng phí vật liệu.
- Tối ưu thiết kế và quy trình in, nâng cao chất lượng sản phẩm.
- Thúc đẩy sự hợp tác giữa kỹ sư thiết kế và nhà sản xuất.
5. Phần mềm Ansys Additive Print
Ansys Additive Print là phần mềm mô phỏng quy trình sản xuất bồi đắp kim loại với độ chính xác cao và giao diện thân thiện, giúp kỹ sư tiết kiệm thời gian trong việc thiết kế và kiểm tra trước khi in thực tế.
Các tính năng nổi bật:
- Mô phỏng quy trình in 3D kim loại: Dự đoán biến dạng, ứng suất dư và các vùng ảnh hưởng trong chi tiết in dựa trên mô hình vật liệu chi tiết.
- Phân tích xử lý hậu kỳ: Hỗ trợ tối ưu các bước xử lý nhiệt và gia công sau in thông qua tích hợp với Ansys Workbench Additive.
- Dự đoán và phát hiện khuyết tật: Phát hiện sớm các lỗi như biến dạng, nứt nẻ hoặc liên kết không đủ chặt, giúp giảm thiểu rủi ro và nâng cao tỷ lệ in thành công.
- Hỗ trợ đa công nghệ in kim loại: Mô phỏng chính xác các công nghệ như Powder Bed Fusion (PBF), Directed Energy Deposition (DED) và Metal Binder Jetting.
- Tích hợp trong hệ sinh thái Ansys: Cho phép chuyển đổi dữ liệu dễ dàng sang các phần mềm phân tích kết cấu và hiệu suất vật liệu khác trong bộ Ansys như Mechanical và Workbench.
Lợi ích khi sử dụng Ansys Additive Print:
- Tiết kiệm chi phí và thời gian thử nghiệm thực tế nhờ mô phỏng chính xác.
- Tăng tỷ lệ in thành công ngay lần đầu bằng cách dự đoán và bù trừ biến dạng, ứng suất dư.
- Nâng cao chất lượng sản phẩm thông qua phát hiện sớm khuyết tật và tối ưu xử lý hậu kỳ.
- Hỗ trợ đa dạng công nghệ in và tích hợp sâu với các công cụ kỹ thuật khác.
6. Phần mềm Siemens Simcenter STAR-CCM+
Simcenter STAR-CCM+ là phần mềm mô phỏng động lực học chất lưu (CFD) đa vật lý hàng đầu của Siemens, được thiết kế để mô phỏng các sản phẩm hoạt động trong điều kiện thực tế với độ chính xác cao và hiệu quả vượt trội.
Các tính năng nổi bật:
- Mô phỏng đa vật lý tích hợp: Cho phép mô phỏng đồng thời nhiều hiện tượng như dòng chảy đơn pha, đa pha, truyền nhiệt, tương tác chất lỏng-cấu trúc (FSI), phản ứng hóa học, điện từ và chuyển động cơ học trên cùng một nền tảng.
- Tự động hóa quy trình: Tự động hóa từ tiền xử lý, tạo lưới (meshing) đến phân tích dữ liệu, giúp giảm thời gian chuẩn bị mô phỏng từ tuần xuống còn giờ.
- Mô phỏng in 3D kim loại: Hỗ trợ dự đoán các vấn đề như cong vênh, nứt vỡ, liên kết yếu, tối ưu hóa tham số in (nhiệt độ, tốc độ, mật độ lấp đầy), tự động tạo cấu trúc hỗ trợ và phân tích chi phí in.
- Khả năng mô hình hóa phức tạp: Mô phỏng đa pha và đa vật lý với độ chính xác cao, đồng thời tận dụng tăng tốc GPU cho các mô phỏng lớn như quản lý nhiệt động lực học xe.
- Chi phí linh hoạt: Cung cấp nhiều lựa chọn cấp phép phù hợp với nhu cầu và ngân sách, kèm hỗ trợ kỹ thuật toàn cầu.
Ứng dụng thực tế:
- Thiết kế và tối ưu hóa sản phẩm dựa trên mô phỏng điều kiện làm việc thực tế.
- Giảm thời gian phát triển và chi phí thử nghiệm thực tế.
- Mô phỏng và tối ưu hóa quy trình in 3D kim loại, nâng cao chất lượng và hiệu quả sản xuất.
7. Phần mềm Flow 3D
FLOW-3D là phần mềm mô phỏng động lực học chất lưu (CFD) chính xác cao, chuyên giải quyết các vấn đề dòng chảy bề mặt tự do ba chiều phức tạp trong nhiều lĩnh vực công nghiệp. Được phát triển bởi Flow Science (Mỹ), FLOW-3D nổi bật với khả năng mô hình hóa đa vật lý, hỗ trợ tối ưu thiết kế và rút ngắn thời gian ra thị trường.
Các tính năng nổi bật:
- Mô hình hóa bề mặt tự do bằng Volume of Fluid (VOF): Theo dõi chính xác vị trí và chuyển động của bề mặt chất lỏng trong dòng chảy phức tạp.
- Phương pháp FAVOR™: Mô phỏng dòng chảy qua các hình học phức tạp bằng cách biểu diễn vật cản trên lưới chữ nhật, đảm bảo hiệu quả và đơn giản.
- Lưới linh hoạt: Nhiều tùy chọn tạo lưới hỗ trợ mô phỏng dòng chảy đa dạng và phức tạp.
- Công cụ hậu xử lý tiên tiến: FLOW-3D POST và Flowsight giúp trực quan hóa kết quả, phân tích dữ liệu chi tiết và hỗ trợ quyết định thiết kế.
- Khả năng mở rộng tính toán: Hỗ trợ từ máy trạm đến máy chủ hiệu năng cao và nền tảng đám mây FLOW-3D CLOUD.
- Ứng dụng đa ngành: Quản lý nước, hàng hải, hàng không, đúc kim loại, sản xuất phụ gia (in 3D kim loại), hàn, ô tô, năng lượng, vi chất lỏng, công nghệ sinh học và nhiều lĩnh vực khác.
- Mô phỏng in 3D kim loại (FLOW-3D AM): Module chuyên biệt mô phỏng các quy trình bồi đắp kim loại như phản ứng tổng hợp bột, Directed Energy Deposition (DED), Binder Jetting, hỗ trợ phát triển vật liệu mới.
Lợi ích khi sử dụng Ansys Additive Print:
Lợi ích khi sử dụng Flow 3D:
- Cung cấp cái nhìn sâu sắc về các quá trình dòng chảy vật lý phức tạp.
- Tối ưu hóa thiết kế và quy trình sản xuất, giảm thiểu rủi ro và chi phí thử nghiệm thực tế.
- Mô phỏng đa vật lý chính xác, hiệu suất tính toán cao.
- Giao diện trực quan, thân thiện với người dùng, phù hợp cả kỹ sư không chuyên sâu CFD.
8. Vinnotek – Công ty tiên phong trong lĩnh vực in 3D kim loại tại Việt Nam
Vinnotek là đơn vị tiên phong trong lĩnh vực sản xuất phụ gia bằng công nghệ in 3D kim loại tại Việt Nam. Công ty cung cấp giải pháp toàn diện từ thiết kế, sản xuất đến gia công hoàn thiện sản phẩm kim loại bằng kỹ thuật in bồi đắp hiện đại.
Điểm mạnh của Vinnotek:
- Áp dụng công nghệ in 3D kim loại tiên tiến, đáp ứng đa dạng nhu cầu sản xuất.
- Tối ưu hóa thiết kế giúp giảm chi phí và thời gian phát triển sản phẩm.
- Hỗ trợ kỹ thuật chuyên sâu và chuyển giao công nghệ cho khách hàng.
- Đội ngũ kỹ sư giàu kinh nghiệm, tập trung nâng cao chất lượng và hiệu suất sản xuất.
Hãy để Vinnotek giúp bạn biến những ý tưởng phức tạp thành hiện thực với chất lượng cao và tốc độ vượt trội. Liên hệ ngay để được tư vấn và trải nghiệm giải pháp in 3D kim loại hàng đầu Việt Nam
Kết luận
Việc lựa chọn đúng phần mềm mô phỏng không chỉ giúp doanh nghiệp tránh được sai sót trong in 3D kim loại mà còn mở ra cơ hội phát triển các sản phẩm phức tạp, chính xác và hiệu quả hơn. Với kinh nghiệm và năng lực thực chiến, Vinnotek tự hào là đơn vị tiên phong trong ứng dụng công nghệ mô phỏng vào in 3D kim loại tại Việt Nam, sẵn sàng đồng hành cùng bạn trong mọi dự án – từ tư vấn, triển khai phần mềm cho đến gia công sản phẩm thực tế. Hãy để Vinnotek giúp bạn khai phá trọn vẹn tiềm năng của công nghệ in 3D kim loại hiện đại.
