Trong các hệ thống kỹ thuật quân sự, giá trị của một linh kiện không nằm ở kích thước mà nằm ở mức độ ảnh hưởng khi nó ngừng hoạt động. Với những chi tiết như eductor, chỉ một linh kiện nhỏ bị thiếu cũng có thể khiến cả hệ thống mất khả năng vận hành, đây chính là bối cảnh điển hình của Meltio in 3D eductor hải quân Mỹ.
Case study của Meltio cho thấy một hướng tiếp cận rất rõ ràng cho bài toán này: sản xuất trực tiếp tại chỗ bằng in 3D kim loại, rút ngắn thời gian thay thế từ hàng tuần xuống dưới 58 giờ. Đây cũng là lý do Vinnotek đặc biệt quan tâm đến những mô hình sản xuất on-demand như Meltio khi tư vấn giải pháp cho các doanh nghiệp công nghiệp nặng và kỹ thuật cao tại Việt Nam.

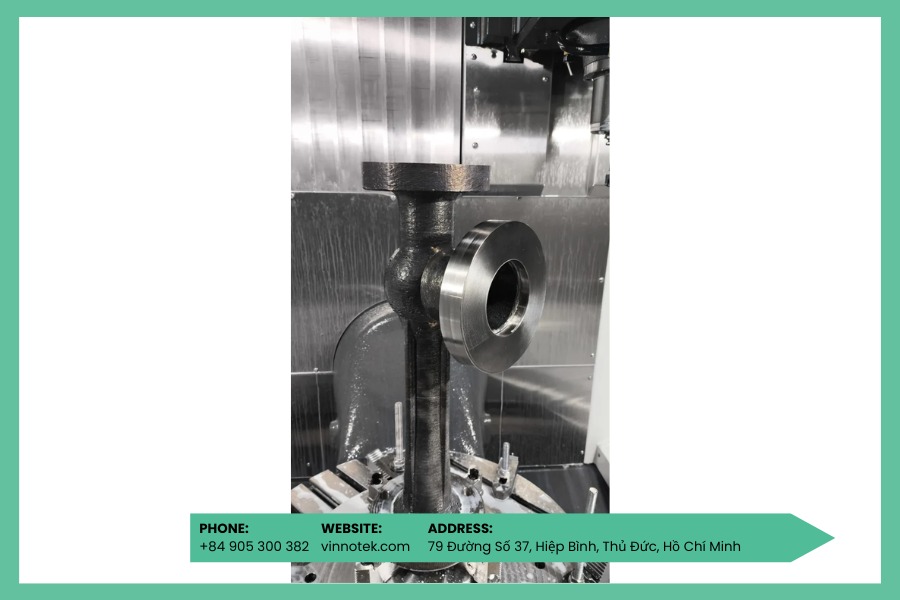

1. Eductor Là Gì Và Vì Sao Nó Quan Trọng Trong Hải Quân?
Eductor là một thiết bị bơm chất lỏng không sử dụng động cơ, hoạt động dựa trên hiệu ứng Venturi. Khi dòng chất lỏng sơ cấp đi qua họng thu hẹp với vận tốc cao, áp suất tại vùng đó giảm xuống, tạo ra lực hút kéo chất lỏng thứ cấp đi theo. Toàn bộ quá trình diễn ra mà không cần bộ phận chuyển động, không cần motor và không cần cơ cấu truyền động.
Chính vì nguyên lý đơn giản này, eductor được sử dụng rộng rãi trong hệ thống hải quân. Đây là loại linh kiện có độ bền cao, ít hỏng hóc, phù hợp với môi trường vận hành khắc nghiệt và yêu cầu độ tin cậy lớn.
Tuy nhiên, eductor truyền thống vẫn có hai điểm yếu quan trọng.
- Thứ nhất là hiện tượng mài mòn trong quá trình vận hành. Eductor làm việc liên tục với dòng lưu chất áp lực cao nên bề mặt bên trong chịu mài mòn theo thời gian. Đây là dạng hao mòn khó quan sát và rất khó dự đoán chính xác thời điểm hỏng.
- Thứ hai là vật liệu và phương pháp sản xuất. Phần lớn eductor truyền thống được chế tạo từ hợp kim nền đồng bằng phương pháp đúc. Với các linh kiện đặc thù, số lượng thấp hoặc chỉ cần thay thế đơn chiếc, quy trình đúc trở nên chậm, tốn kém và phụ thuộc hoàn toàn vào năng lực của nhà cung cấp.
Trong môi trường hải quân, đây là một rủi ro lớn. Một linh kiện nhỏ như eductor có thể không đáng chú ý trong sơ đồ tổng thể, nhưng nếu hỏng mà không có sẵn phụ tùng thay thế, toàn bộ hệ thống liên quan có thể ngừng hoạt động. Điều đó ảnh hưởng trực tiếp đến khả năng sẵn sàng vận hành của tàu.
2. Giải Pháp: In 3D Kim Loại DED Với Meltio
Để giải quyết bài toán này, Meltio sử dụng công nghệ DED (Directed Energy Deposition), một phương pháp in 3D kim loại trực tiếp bằng cách nung chảy dây kim loại bằng laser và bồi đắp vật liệu theo từng lớp.
Khác với các công nghệ powder bed fusion cần buồng kín, hệ thống xử lý bột và quy trình an toàn phức tạp, Meltio sử dụng wire feedstock, tức dây kim loại dạng cuộn. Đây là dạng vật liệu quen thuộc trong công nghiệp, dễ lưu trữ, an toàn hơn khi vận hành và có chi phí thấp hơn đáng kể so với bột kim loại.
Trong case study này, Meltio sử dụng thép không gỉ 316L làm vật liệu chế tạo. Đây là lựa chọn phù hợp cho môi trường hải quân nhờ khả năng chống ăn mòn tốt, độ ổn định cao và khả năng thay thế trực tiếp cho các chi tiết đúc truyền thống.
Hệ thống được sử dụng là Meltio Engine tích hợp với robot công nghiệp. Cấu hình này đặc biệt phù hợp cho các chi tiết có hình học phức tạp, kích thước lớn và cần tối ưu linh hoạt về quỹ đạo in.
Tham khảo thêm: giải pháp in 3D lĩnh vực quân sự đang được ứng dụng rộng rãi trong hậu cần, bảo trì và sản xuất thiết bị chiến lược

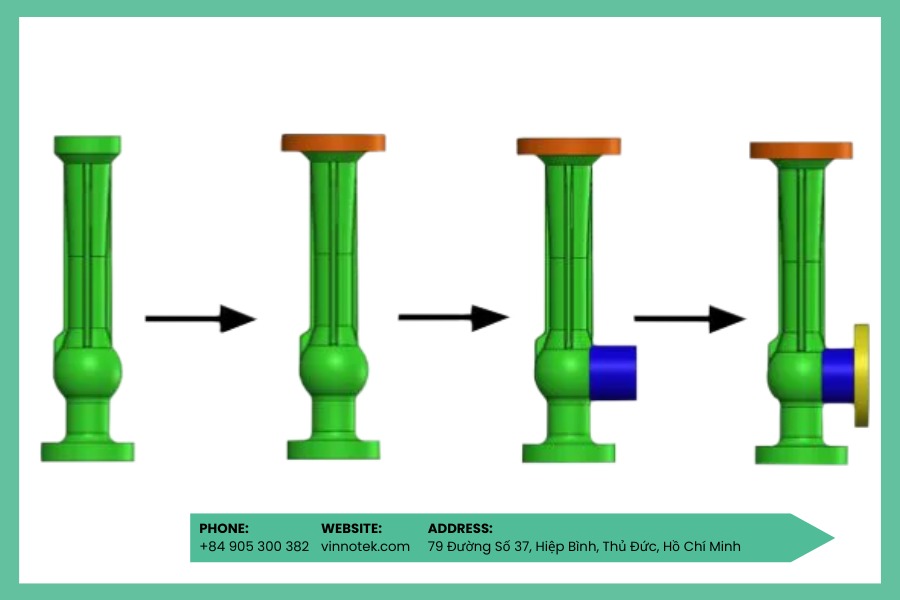

3. Quy Trình In: Chia 4 Module Để Tối Ưu Hình Học Và Quỹ Đạo
Do hình học của eductor tương đối phức tạp, Meltio không chọn phương án in nguyên khối mà chia chi tiết thành 4 module riêng biệt. Đây là cách tiếp cận phù hợp hơn về mặt chiến lược in, giúp tối ưu quỹ đạo robot, giảm support và đơn giản hóa hậu xử lý.
3.1 Thân Chính
Phần thân chính là module lớn nhất, chiếm phần lớn thời gian sản xuất với tổng thời gian in 46 giờ 40 phút.
Module này được in theo chiến lược lớp phẳng với đường viền tiếp tuyến. Chuyển động robot được tối ưu để tránh va chạm trong quá trình bồi đắp, đồng thời sử dụng giới hạn góc côn 35 độ để đảm bảo ổn định hình học.
3.2 Top Fixture
Top fixture có thời gian in khoảng 8 giờ.
Phần này sử dụng chiến lược in hướng tâm kết hợp lõi tuyến tính để tối ưu phân bố vật liệu. Sau in, chi tiết được khoan bổ sung duct bên hông để hoàn thiện hình học chức năng.
3.3 Suction Duct
Suction duct là module có hình học phức tạp nhưng thời gian in ngắn hơn, khoảng 3 giờ.
Chi tiết này sử dụng chiến lược in non-planar, tức các lớp in không hoàn toàn phẳng. Cách tiếp cận này giúp giảm tối đa nhu cầu support và cải thiện chất lượng bề mặt ở các vùng cong.
3.4 Side Connection
Side connection được sản xuất riêng trên hệ thống Meltio M600, sau đó hàn vào cụm chính.
Thiết kế này cho phép đơn giản hóa lắp ráp ở giai đoạn đầu, đồng thời mở ra khả năng tối ưu thành kết nối ren ở các phiên bản sau để rút ngắn thời gian lắp đặt.
Toàn bộ quá trình được thiết kế và lập trình trên phần mềm Meltio Space với các thông số vận hành gồm laser 1kW, tốc độ nạp dây 10 mm/s và khí bảo vệ Argon 15 L/phút.
Xem thêm công nghệ: máy in 3D DED Meltio – giải pháp in kim loại trực tiếp cho các ứng dụng sửa chữa, bồi đắp và sản xuất linh kiện lớn.

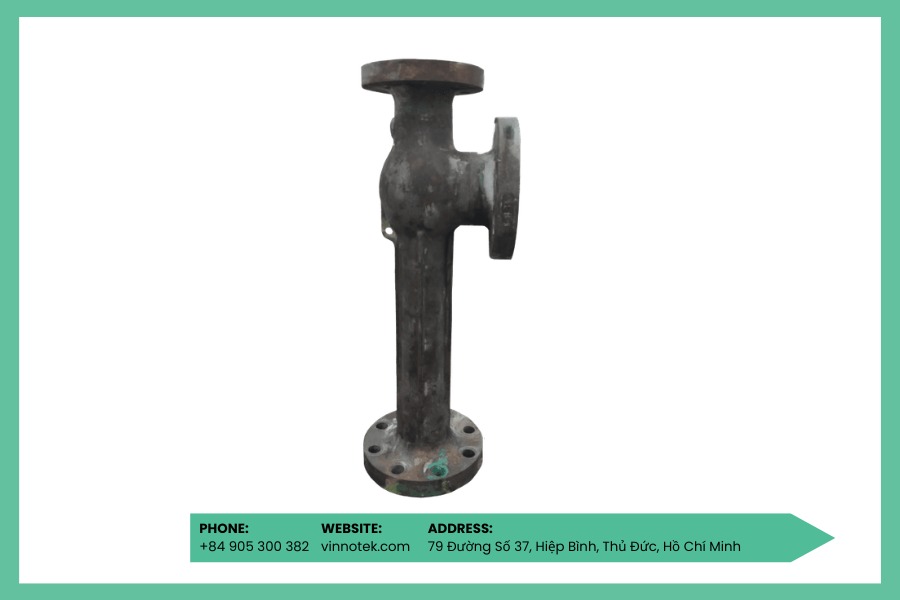

4. Hai Hướng Thiết Kế: Replica Và AM-First
Một trong những điểm đáng chú ý nhất của case study này là Meltio không dừng lại ở việc sao chép chi tiết cũ.
Họ triển khai song song hai hướng thiết kế.
4.1 Vòng 1: Replica Thiết Kế Gốc
Ở vòng đầu tiên, Meltio giữ nguyên hình học của chi tiết đúc truyền thống.
Mục tiêu của giai đoạn này không phải tối ưu hóa mà là xác nhận khả năng thay thế. Bằng cách tái tạo hình học gốc, nhóm kỹ sư có thể đơn giản hóa quy trình kiểm định, thử nghiệm và chứng minh rằng chi tiết in 3D có thể thay thế trực tiếp bản đúc.
4.2 Vòng 2: Thiết Kế Lại Theo Tư Duy AM-First
Sau khi xác nhận tính khả thi, Meltio triển khai vòng thiết kế thứ hai theo hướng AM-First, tức thiết kế tối ưu riêng cho additive manufacturing.
Ở giai đoạn này, hình học được chỉnh sửa đáng kể để phù hợp hơn với quy trình in 3D kim loại:
- Tăng độ dày thành tại các vùng chịu lực
- Loại bỏ các overhang không cần thiết
- Tích hợp bề mặt định vị cho gia công CNC
- Thiết kế lại đế tròn để tối ưu quy trình in nhiều bước
- Chuyển một số lỗ sang hình giọt nước để giảm hậu xử lý
Đây là khác biệt cốt lõi giữa việc chỉ in lại một chi tiết cũ và việc tái thiết kế một chi tiết cho sản xuất bồi đắp.
5. Kết Quả: Dưới 58 Giờ Cho Một Linh Kiện Hải Quân Hoàn Chỉnh
Kết quả cuối cùng cho thấy rõ lợi thế của phương pháp sản xuất này.
| Chỉ số | Kết quả |
| Tổng thời gian in | Dưới 58 giờ |
| Vật liệu | Thép không gỉ 316L (wire feedstock) |
| Hệ thống | Meltio Engine tích hợp robot công nghiệp |
| Số module | 4 module in riêng, lắp ráp và hàn lại |
| Phần mềm | Meltio Space |
| Ứng dụng | Hệ thống hải quân, on-site, on-demand |
| So với đúc truyền thống | Không cần khuôn, không cần nhà cung cấp nước ngoài |
Thay vì chờ hàng tuần hoặc hàng tháng cho một chi tiết đúc thay thế, eductor có thể được sản xuất trực tiếp tại chỗ trong chưa đầy 58 giờ.
Với môi trường quân sự, đây không chỉ là lợi ích về tốc độ. Đây là lợi ích về khả năng sẵn sàng vận hành.
6. Ý Nghĩa Chiến Lược: Từ Kho Linh Kiện Sang Kho Số Hóa
Giá trị lớn nhất của case study này không nằm ở bản thân chi tiết eductor. Giá trị thực sự nằm ở cách mô hình sản xuất thay đổi.
Thay vì duy trì kho phụ tùng vật lý lớn, tốn diện tích, tốn chi phí lưu kho và vẫn có nguy cơ thiếu đúng chi tiết cần dùng, các đơn vị có thể chuyển sang mô hình kho số hóa. Thứ cần lưu trữ không còn là linh kiện vật lý, mà là file thiết kế số.
Khi cần, chi tiết được sản xuất ngay tại chỗ.
Đây là thay đổi mang tính chiến lược với quốc phòng, hải quân và công nghiệp nặng. Từ căn cứ cố định đến các đơn vị AM di động ngoài thực địa, mô hình này cho phép sản xuất spare part on-demand với tốc độ nhanh hơn, rủi ro thấp hơn và ít phụ thuộc hơn vào supply chain toàn cầu.
Với wire feedstock, Meltio còn tạo ra một lợi thế quan trọng khác: vật liệu rẻ hơn, dễ lưu trữ hơn và an toàn hơn đáng kể so với hệ thống dùng bột kim loại.
Khám phá thêm:
- Meltio in 3D xe tăng K2 Black Panther Hàn Quốc cho thấy tiềm năng của in 3D kim loại trong bảo trì và sản xuất linh kiện quân sự quy mô lớn.
- in 3D sửa chữa thiết bị quân sự tại chiến trường giúp rút ngắn thời gian khắc phục hư hỏng và nâng cao khả năng sẵn sàng chiến đấu.
- Cách mạng hóa sản xuất hàng hải nhờ in 3D kim loại đang mở ra hướng tiếp cận mới trong bảo trì và chế tạo linh kiện tàu quân sự.
7. Vinnotek – Đơn Vị Phân Phối Chính Thức Meltio Tại Việt Nam
Vinnotek cung cấp và triển khai hệ thống in 3D kim loại Meltio cho doanh nghiệp sản xuất, công nghiệp nặng, dầu khí, quốc phòng và các đơn vị kỹ thuật tại Việt Nam.
Chúng tôi không chỉ cung cấp thiết bị, mà đồng hành cùng doanh nghiệp từ bước đánh giá ứng dụng, lựa chọn cấu hình phù hợp, tư vấn vật liệu, đào tạo vận hành đến hỗ trợ kỹ thuật dài hạn. Với các bài toán sản xuất spare parts kim loại, phục hồi chi tiết giá trị cao hoặc chủ động hơn trong chuỗi cung ứng, Vinnotek hỗ trợ doanh nghiệp triển khai hệ thống Meltio theo đúng nhu cầu vận hành thực tế.
8. Kết Luận
Case study này cho thấy rõ một thay đổi rất thực tế trong tư duy sản xuất công nghiệp: thay vì chờ linh kiện, doanh nghiệp có thể tự tạo ra linh kiện khi cần. Với Meltio, bài toán spare parts không còn phụ thuộc hoàn toàn vào nhà cung cấp, lead time đúc hay rủi ro đứt gãy supply chain.
Đó cũng là hướng Vinnotek đang đồng hành cùng doanh nghiệp tại Việt Nam, khi nhu cầu không còn chỉ là mua một hệ thống in 3D kim loại, mà là xây dựng năng lực sản xuất chủ động, linh hoạt và sẵn sàng hơn cho vận hành dài hạn.
