Một mô hình kiến trúc sa bàn truyền thống cần thợ thủ công làm 2 đến 3 tuần, chi phí hàng chục triệu đồng, và mỗi lần thay đổi thiết kế phải làm lại từ đầu. Với in 3D, kiến trúc sư chỉ cần xuất file từ phần mềm thiết kế, máy in sẽ tạo ra mô hình chính xác đến từng chi tiết trong vài giờ đến vài ngày.
Thay đổi thiết kế? In lại mô hình mới trong cùng thời gian. Nhưng in 3D trong kiến trúc xây dựng không chỉ dừng ở sa bàn. Từ facade trang trí hình dạng tự do, khuôn đúc bê tông phức tạp đến chi tiết nội thất độc bản, công nghệ này đang thay đổi cách ngành xây dựng sáng tạo và sản xuất. Bài viết này của Vinnotek sẽ giúp mọi người khám phá toàn bộ tiềm năng đó.
Vì sao ngành kiến trúc và xây dựng cần in 3D?
Kiến trúc là ngành sáng tạo, nhưng từ ý tưởng đến hiện thực luôn có khoảng cách. In 3D đang thu hẹp khoảng cách đó nhanh hơn bất kỳ công nghệ nào trước đây.

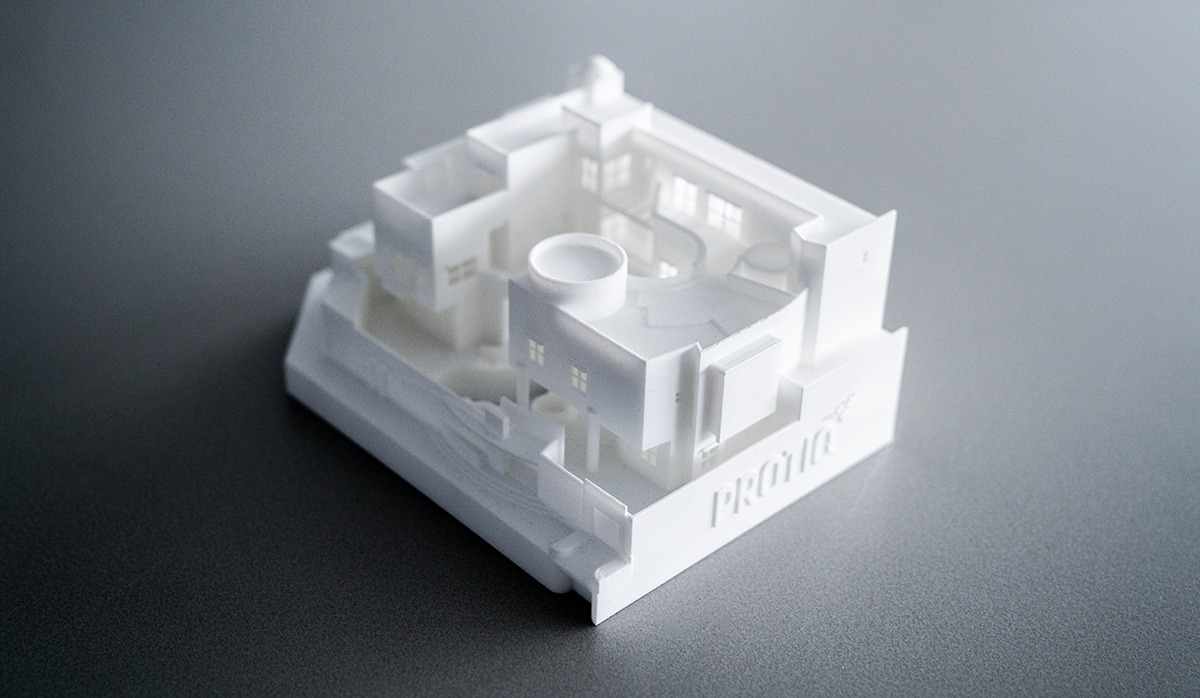

Sa bàn thủ công: tốn thời gian, khó thay đổi, chi phí cao
Mô hình kiến trúc sa bàn truyền thống phải làm thủ công từ xốp, gỗ, mica, acrylic. Thợ lành nghề mất 2 đến 4 tuần cho một mô hình phức tạp, chi phí từ 20 đến 100 triệu tùy quy mô.
Khi khách hàng yêu cầu thay đổi thiết kế, mô hình phải sửa hoặc làm lại, tốn thêm thời gian và tiền bạc.
In 3D giải quyết triệt để: xuất file từ Revit, SketchUp hay Rhino, máy in tạo mô hình tự động. Thay đổi thiết kế? Sửa file, in lại trong cùng thời gian. Chi phí vật liệu in chỉ bằng 20 đến 30% so với làm thủ công.

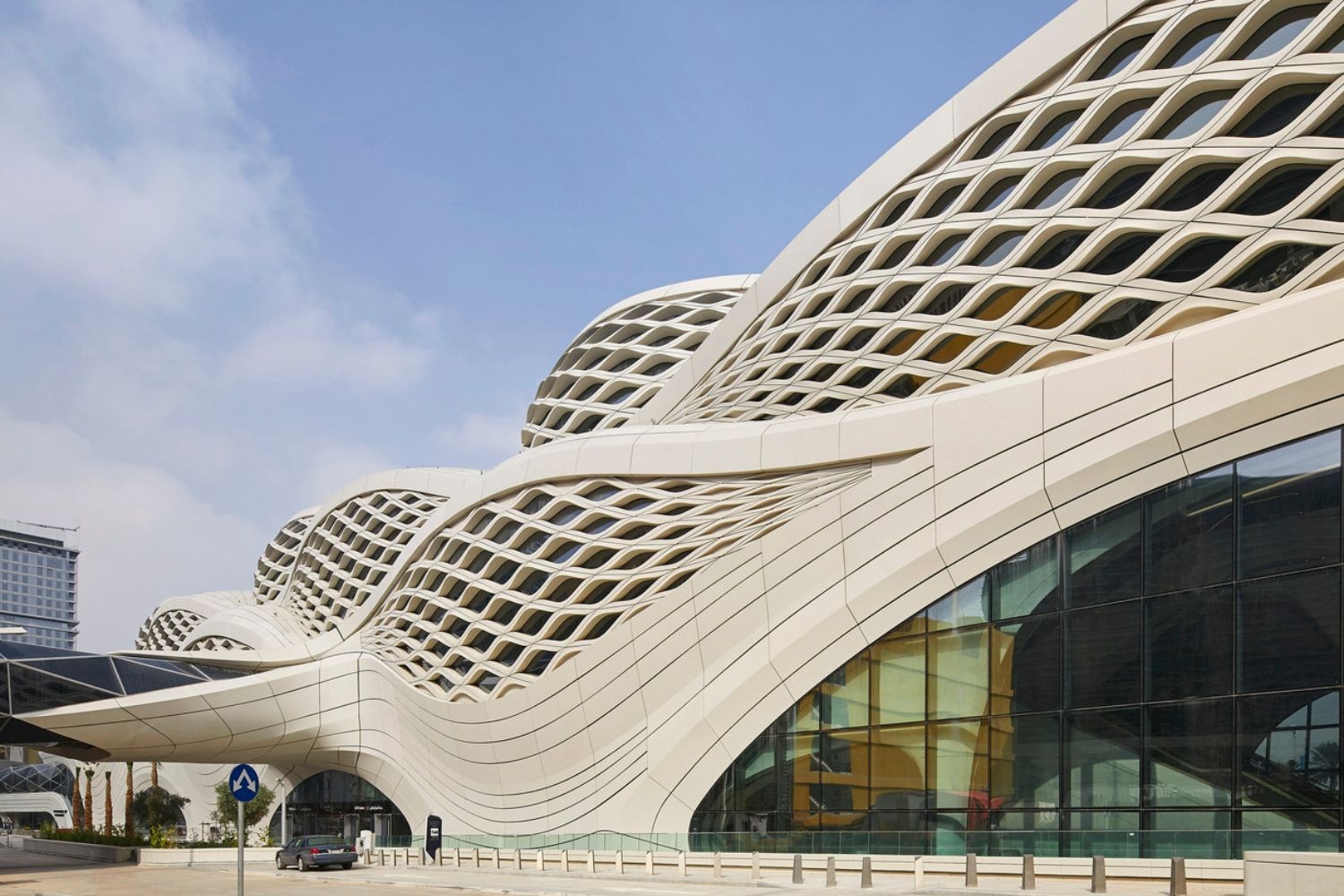

Kiến trúc tham số đòi hỏi hình dạng chỉ in 3D mới làm được
Xu hướng kiến trúc tham số (parametric design) bùng nổ với Zaha Hadid, BIG, UNStudio tạo ra những hình dạng cong, xoắn, uốn lượn mà không thể sản xuất bằng phương pháp thủ công truyền thống.
In 3D là công nghệ duy nhất có thể hiện thực hóa những thiết kế này, từ mô hình trình bày đến cấu kiện facade thật.

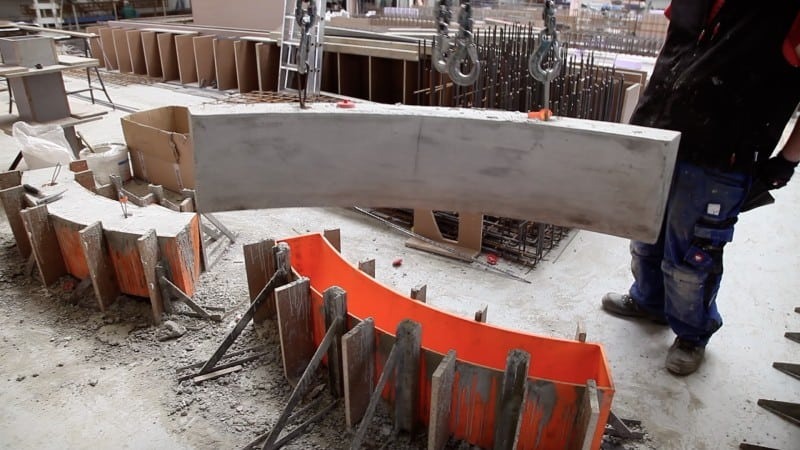

Khuôn đúc bê tông phức tạp ngày càng phổ biến
Kiến trúc hiện đại ngày càng sử dụng nhiều bê tông đúc khuôn có hình dạng tự do: cột xoắn, vách cong, phù điêu trang trí.
Khuôn gỗ/thép truyền thống rất tốn kém cho hình dạng phức tạp. In 3D FDM khổ lớn (BigRep) tạo khuôn nhựa nhanh, rẻ và chính xác hơn nhiều.
Ứng dụng in 3D trong kiến trúc và xây dựng
In 3D đang mở ra những khả năng mà ngành xây dựng trước đây chưa từng nghĩ tới. Dưới đây là 8 ứng dụng tiêu biểu mà Vinnotek đã triển khai và tư vấn.
Sa bàn, mô hình kiến trúc tỷ lệ
Đây là ứng dụng phổ biến nhất.
In 3D tạo mô hình kiến trúc tỷ lệ 1:50, 1:100, 1:200 với độ chi tiết mà thợ thủ công khó sánh được: lan can mỏng 0.5mm, cửa sổ lõm, cây xanh thu nhỏ, texture mặt tiền. Có thể in màu trực tiếp hoặc sơn phủ sau in.
Thời gian: mô hình biệt thự tỷ lệ 1:100 in trong 8 đến 16 giờ (thay vì 1 đến 2 tuần thủ công). Mô hình tòa nhà lớn in trong 1 đến 3 ngày.
Công nghệ: Raise3D (FDM, chi tiết tốt, chi phí thấp), Uniontech (SLA, chi tiết cực cao cho mô hình trưng bày cao cấp), BigRep (mô hình tỷ lệ lớn đến 1m).
Mô hình quy hoạch đô thị khổ lớn
Mô hình quy hoạch cả khu đô thị, khu công nghiệp, resort có thể rộng đến 1 x 1 mét hoặc hơn.
BigRep PRO với vùng in 1020 x 970 x 985mm có thể in nguyên khối hoặc chia thành các module ghép lại. Độ chi tiết đủ thể hiện từng tòa nhà, đường phố, cây xanh, mặt nước.
Ứng dụng: triển lãm bất động sản, showroom dự án, văn phòng quy hoạch thành phố, phòng hội nghị nhà đầu tư.
Mặt dựng trang trí (facade panel) hình dạng tự do
Facade panel trang trí cho tòa nhà với hình dạng cong, xoắn, lỗ rỗng, pattern tham số. In 3D FDM khổ lớn tạo panel polymer kích thước đến 1m, dùng trực tiếp làm facade hoặc làm khuôn đúc bê tông/composite.
Mỗi panel có thể có hình dạng khác nhau mà chi phí không đổi, khác với sản xuất khuôn truyền thống phải làm khuôn riêng cho từng kiểu. Đây là lợi thế lớn nhất của in 3D cho kiến trúc tham số.
Phù điêu, hoa văn trang trí nội/ngoại thất
Phù điêu, hoa văn, chi tiết trang trí có hình dạng phức tạp, tinh xảo, khó điêu khắc thủ công.
Uniontech SLA in resin với bề mặt cực mịn, chi tiết đến 0.05mm, phù hợp cho phù điêu cao cấp. Raise3D FDM in nhanh hơn cho chi tiết lớn, bề mặt xử lý sau in.
Ứng dụng: phù điêu sảnh khách sạn, hoa văn vách ngăn nhà hàng, chi tiết trang trí biệt thự, temple, bảo tàng.

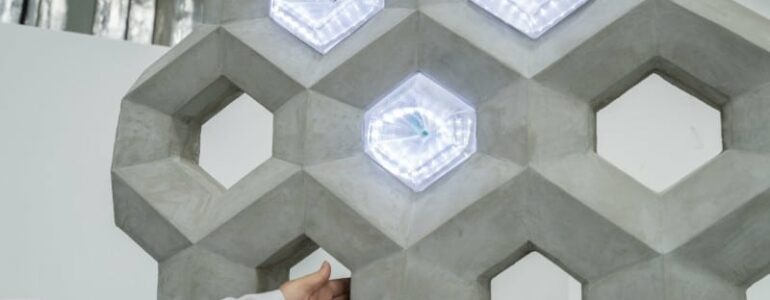

Khuôn đúc bê tông hình dạng phức tạp (formwork)
Khuôn gỗ/thép cho bê tông đúc khuôn hình dạng phức tạp rất tốn kém và mất thời gian. In 3D BigRep tạo khuôn polymer trong 1 đến 3 ngày, chi phí thấp hơn khuôn gỗ chuyên dụng 40 đến 60%.
Khuôn in 3D có thể tái sử dụng 5 đến 10 lần, đủ cho các dự án sản lượng nhỏ.
Ứng dụng: cột bê tông xoắn, bậc cầu thang cong, vách bê tông hoa văn, ghế đá công viên hình dạng tự do.
Chi tiết kim loại kiến trúc
Lan can thép hoa văn, tay vịn cầu thang cong phức tạp, vách ngăn trang trí kim loại, tay nắm cửa độc bản.
In 3D SLM (Nikon SLM) tạo chi tiết thép hoặc nhôm nguyên khối với hình dạng bất kỳ, không cần hàn ghép.
Ứng dụng: biệt thự cao cấp, khách sạn 5 sao, văn phòng đại diện, showroom xa xỉ phẩm.

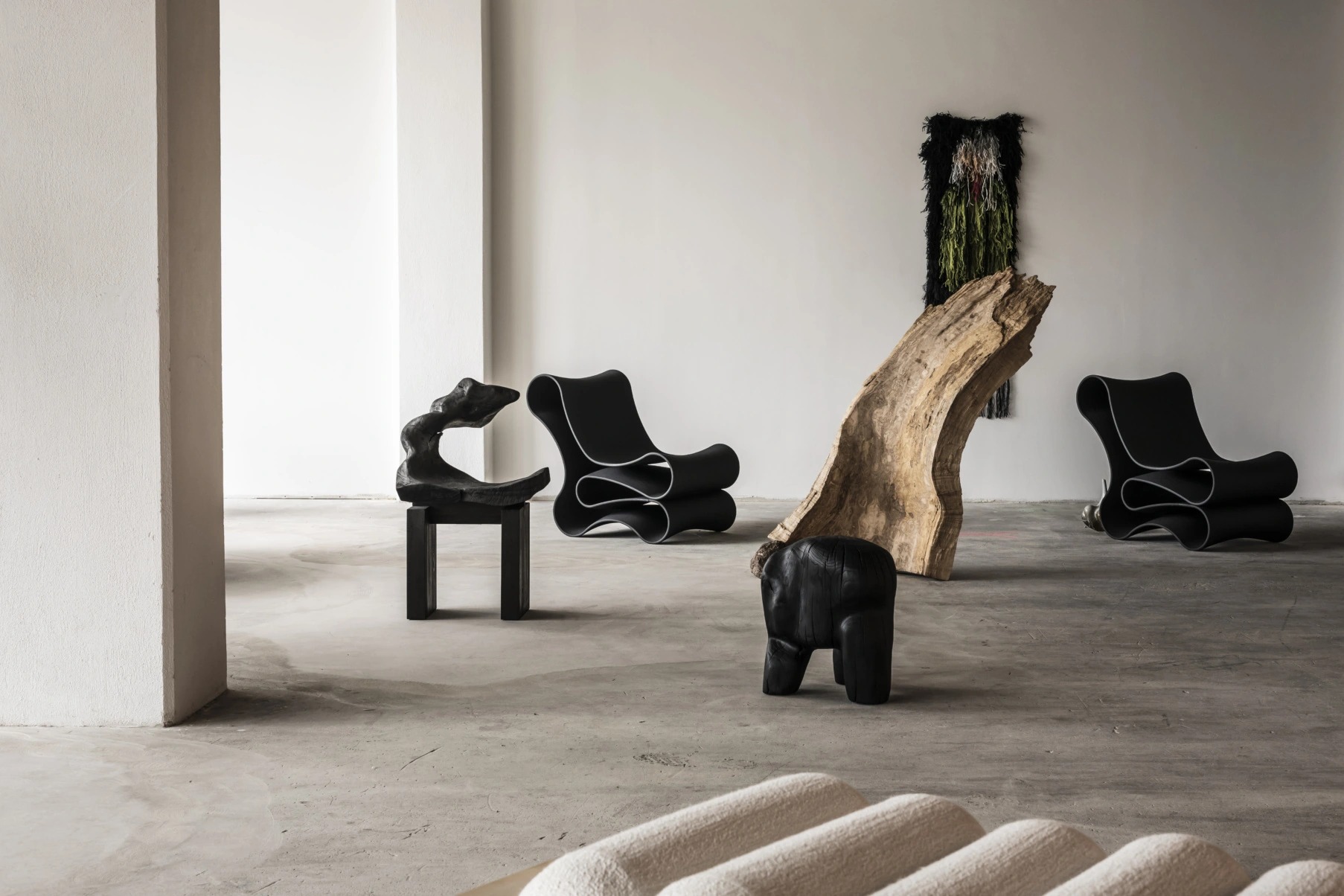

Nội thất tùy chỉnh độc bản
Đèn trang trí, chân bàn, giá sách, tay nắm, chi tiết ghế có hình dạng nghệ thuật, sản xuất đơn chiếc.
In 3D cho phép nhà thiết kế nội thất biến ý tưởng thành sản phẩm thật mà không cần mở khuôn, không số lượng tối thiểu.
Công nghệ: Raise3D (polymer), Uniontech (resin chi tiết cao), Incus (kim loại nhỏ siêu chính xác cho tay nắm, phụ kiện), Nikon SLM (kim loại lớn).
Đồ gá lắp đặt hệ thống MEP
Bracket, ống nối, giá đỡ tùy chỉnh cho hệ thống cơ điện (MEP) trong tòa nhà.
Mỗi công trình có cấu hình MEP riêng, đồ gá tiêu chuẩn không phải lúc nào cũng vừa.
In 3D tạo đồ gá chính xác theo thiết kế MEP cụ thể, lắp đặt nhanh, giảm sửa chữa tại công trường.
Công nghệ và đối tác Vinnotek phục vụ kiến trúc và xây dựng
Kiến trúc cần đa dạng công nghệ: từ mô hình nhỏ chi tiết cao đến facade panel khổ lớn, từ polymer đến kim loại. Vinnotek cung cấp hệ sinh thái đầy đủ đáp ứng mọi yêu cầu.

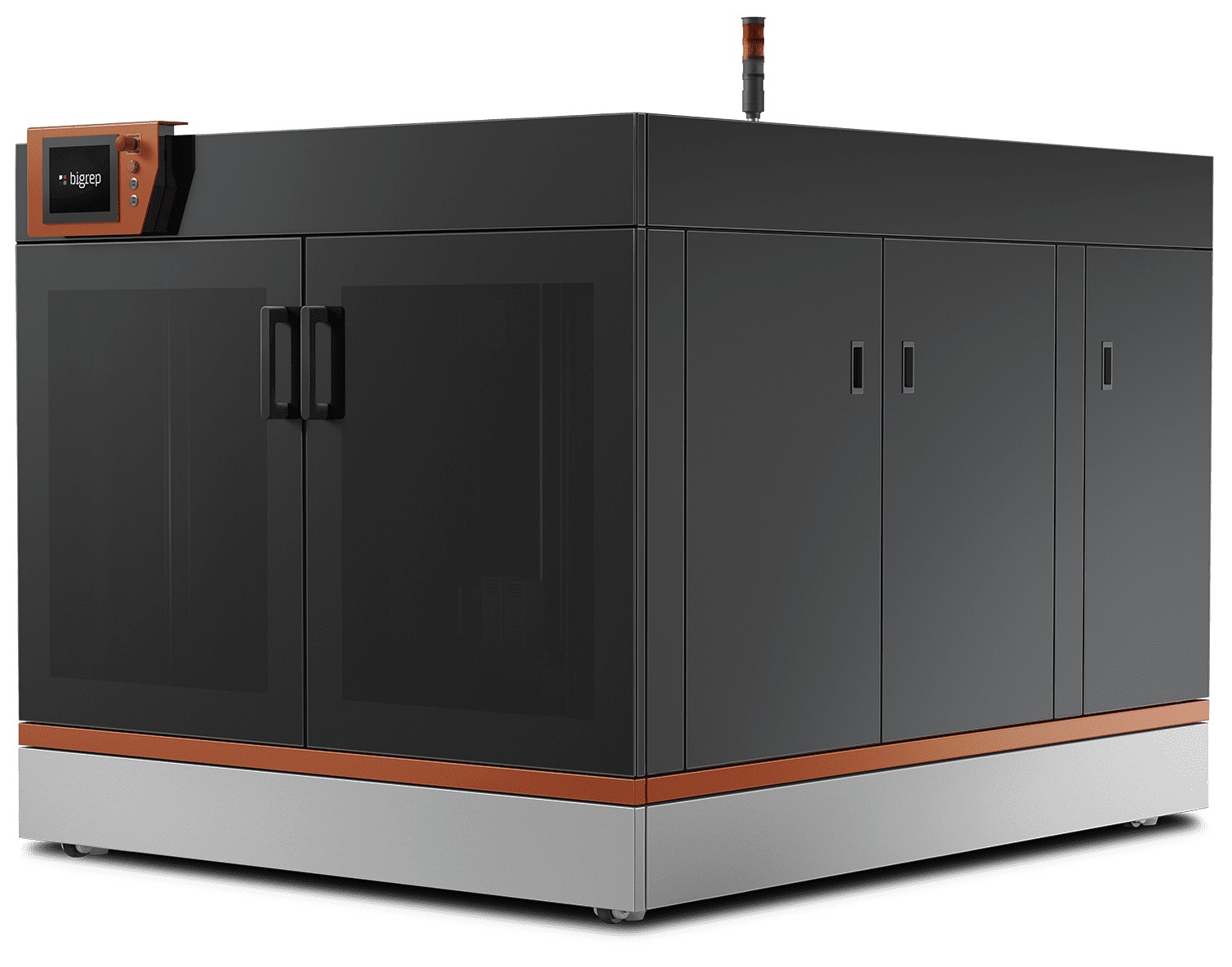

BigRep PRO (FDM khổ lớn)
“Ngôi sao” cho ngành kiến trúc. Vùng in 1020 x 970 x 985mm (gần 1m³), đủ lớn cho mô hình quy hoạch, facade panel, khuôn bê tông. Dual extruder, điều khiển Bosch CNC chính xác, vận hành 24/7.
Vật liệu: PLA, ABS, ASA (chịu UV ngoài trời), PETG, PA6/66, TPU. ASA đặc biệt phù hợp cho mô hình trưng bày ngoài trời nhờ chịu tia UV và không bạc màu.
Ứng dụng kiến trúc: mô hình tỷ lệ lớn, khuôn đúc bê tông, facade panel, nội thất tùy chỉnh khổ lớn.
Raise3D (FDM công nghiệp)
Raise3D Pro3 HS phù hợp cho mô hình kiến trúc tỷ lệ nhỏ đến trung bình (tối đa 300 x 300 x 605mm).
Tốc độ in nhanh, vật liệu đa dạng, chi phí vận hành thấp.
Ứng dụng kiến trúc: mô hình biệt thự, nhà phố, chi tiết trang trí, đồ gá MEP, nội thất tùy chỉnh.

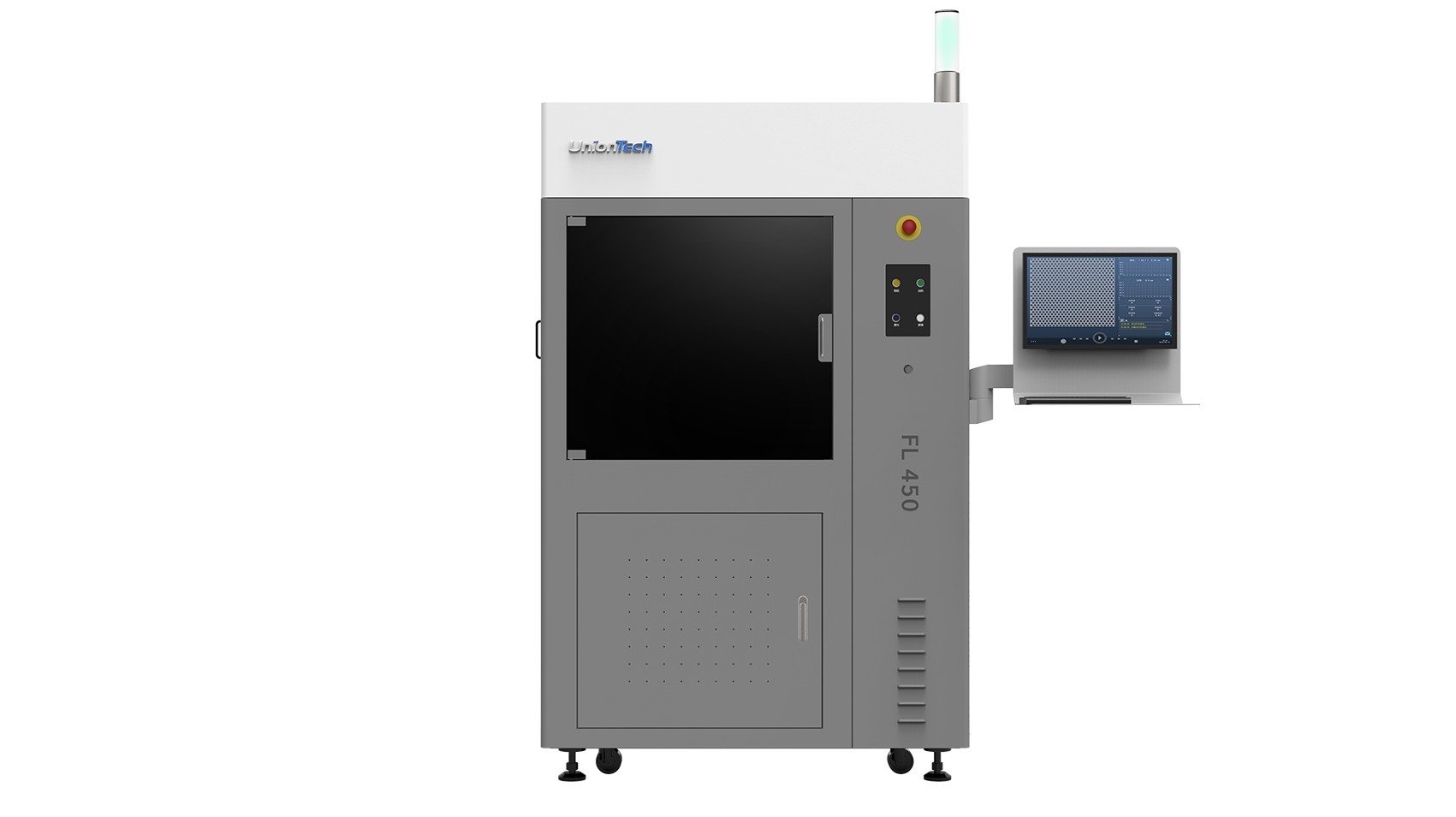

Uniontech (SLA resin)
Công nghệ SLA cho bề mặt cực mịn, chi tiết cực cao, phù hợp cho mô hình trưng bày cao cấp và phù điêu nghệ thuật.
Resin trong suốt cho mô hình thể hiện kính, nước. Resin castable cho đúc khuôn kim loại.
Ứng dụng kiến trúc: mô hình showroom bất động sản cao cấp, phù điêu, hoa văn trang trí, master pattern cho đúc.

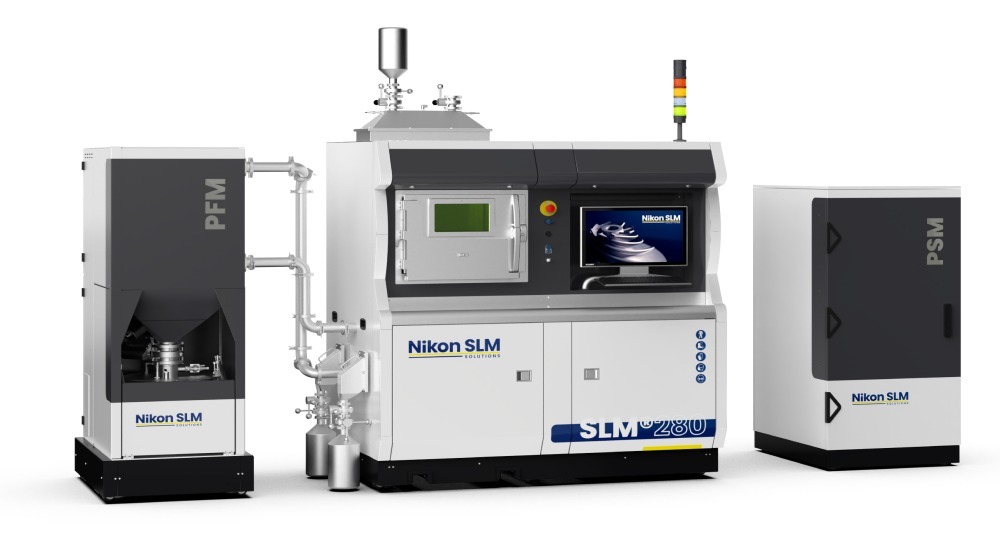

Nikon SLM Solutions (L-PBF kim loại)
Khi cần chi tiết kim loại kiến trúc: lan can thép hoa văn, tay vịn cong phức tạp, tay nắm cửa độc bản, vách ngăn trang trí kim loại.
Nikon SLM in thép, nhôm, titanium nguyên khối với hình dạng bất kỳ.

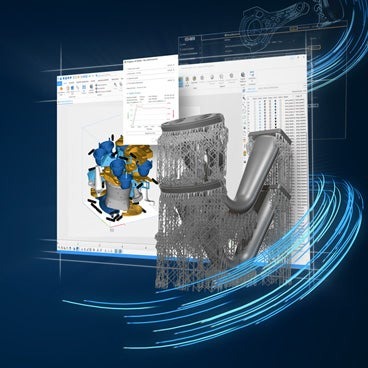

Materialise
Materialise là phần mềm mạnh mẽ cho kiến trúc sư và kỹ sư, giúp chuyển đổi mô hình từ Revit, Rhino hay SketchUp sang file in 3D.
Phần mềm tối ưu các chi tiết hỗ trợ, giảm nguy cơ lỗi in và tiết kiệm vật liệu.
Với các dự án lớn, nó cho phép chia mô hình thành nhiều module nhỏ, dễ in và lắp ráp.
Nhờ đó, những thiết kế phức tạp như facade tham số hay cột xoắn có thể hiện thực hóa nhanh chóng và chính xác.
Giải pháp end-to-end tại Vinnotek
Vinnotek hiểu rằng kiến trúc sư và nhà thầu xây dựng cần giải pháp đơn giản, không phải máy in phức tạp. Vì vậy Vinnotek cung cấp trọn gói từ tư vấn đến hỗ trợ lâu dài.
- Giai đoạn 1: Tư vấn dự án. Kiến trúc sư gửi file thiết kế (Revit, Rhino, SketchUp, STL), đội ngũ Vinnotek đánh giá: mô hình hay sản phẩm thật? Kích thước bao nhiêu? Vật liệu nào phù hợp? Đề xuất công nghệ và báo giá.
- Giai đoạn 2: Xử lý file và tối ưu. Chuyển đổi file kiến trúc sang file in 3D, chia mô hình lớn thành module (nếu vượt vùng in), tối ưu hướng in và support để đạt chất lượng bề mặt tốt nhất.
- Giai đoạn 3: In 3D và hậu xử lý. Sản xuất trên máy in phù hợp. Hậu xử lý tùy yêu cầu: sơn màu, phủ bóng, dán texture, lắp ráp module, lắp đèn LED cho mô hình sa bàn.
- Giai đoạn 4: Hỗ trợ lâu dài. Cung cấp vật liệu, bảo trì máy in, đào tạo nhân viên văn phòng kiến trúc sử dụng máy in 3D tự in mô hình. Kết nối cộng đồng METAMAN.
📍 Địa chỉ: 79 Đường số 37, Vạn Phúc, Thủ Đức, TP.HCM
📞 Hotline: +84 974 366 166
📧 Email: info@vinnotek.com
ROI khi ứng dụng in 3D trong kiến trúc
Sau khi hiểu các ứng dụng cụ thể, câu hỏi quan trọng nhất với doanh nghiệp vẫn là: đầu tư in 3D có thực sự “đáng tiền”? Dưới đây là những con số ROI thực tế mà các văn phòng kiến trúc và nhà thầu đã đạt được khi ứng dụng công nghệ này.
Tiết kiệm chi phí mô hình sa bàn
Mô hình thủ công: 20 đến 100 triệu/mô hình, 2 đến 4 tuần. In 3D: 5 đến 30 triệu/mô hình (tùy kích thước), 1 đến 3 ngày.
Tiết kiệm 50 đến 70% chi phí và 80% thời gian. Văn phòng kiến trúc làm 10 đến 20 mô hình/năm tiết kiệm 100 đến 500 triệu/năm.
Tăng tỷ lệ chốt hợp đồng
Mô hình sa bàn in 3D chi tiết, chính xác, đẹp mắt giúp khách hàng hình dung rõ ràng hơn.
Nhiều văn phòng kiến trúc báo cáo tỷ lệ chốt hợp đồng tăng 20 đến 30% khi trình bày với mô hình in 3D thay vì chỉ bản vẽ 2D hoặc render 3D trên màn hình.
Khuôn bê tông in 3D: rẻ hơn 40 đến 60%
Khuôn gỗ/thép chuyên dụng cho bê tông đúc khuôn phức tạp: 10 đến 50 triệu/bộ. Khuôn in 3D BigRep: 3 đến 20 triệu/bộ, thời gian 1 đến 3 ngày. Tái sử dụng 5 đến 10 lần.
Thời gian hoàn vốn máy in
Máy Raise3D (100 đến 400 triệu): hoàn vốn trong 3 đến 6 tháng nếu in mô hình thường xuyên. BigRep PRO (đầu tư lớn hơn): hoàn vốn trong 6 đến 12 tháng nếu kết hợp mô hình + khuôn bê tông + facade panel.
Câu hỏi thường gặp
Nếu bạn đang cân nhắc ứng dụng hoặc đầu tư in 3D trong kiến trúc, chắc chắn sẽ có nhiều câu hỏi thực tế phát sinh. Dưới đây là những thắc mắc phổ biến nhất mà Vinnotek nhận được từ khách hàng.
1. Văn phòng kiến trúc nhỏ có nên đầu tư máy in 3D không?
Hoàn toàn nên. Máy Raise3D có giá từ 100 đến 200 triệu, vận hành đơn giản, đặt được ngay trong văn phòng. In mô hình nội bộ nhanh hơn, rẻ hơn và linh hoạt hơn thuê ngoài. Hoàn vốn trong 3 đến 6 tháng.
2. Mô hình in 3D có bền không? Có đặt ngoài trời được không?
Tùy vật liệu. PLA chỉ dùng trong nhà. ASA chịu UV tốt, có thể đặt ngoài trời. ABS và PETG bền trung bình. Với mô hình trưng bày ngoài trời dài hạn, nên dùng ASA hoặc phủ lớp bảo vệ UV.
3. In 3D có thể in nguyên căn nhà được không?
Công nghệ in 3D bê tông (concrete 3D printing) đã in được tường nhà tại một số nước. Tuy nhiên tại Việt Nam, ứng dụng in 3D kiến trúc hiện tập trung vào mô hình, khuôn đúc, facade trang trí và chi tiết nội thất. In nguyên căn nhà chưa phổ biến.
4. Vinnotek có nhận in mô hình kiến trúc theo yêu cầu không?
Có. Kiến trúc sư gửi file thiết kế, Vinnotek báo giá và in trong 1 đến 5 ngày tùy kích thước. Buổi tư vấn đầu tiên miễn phí. Liên hệ hotline +84 974 366 166.
In 3D trong kiến trúc xây dựng đang biến kiến trúc từ nghệ thuật trên giấy thành hiện thực có thể chạm tay. Từ sa bàn chi tiết đến mockup kích thước thực (full-scale) trong vài giờ, facade tham số hình dạng tự do, khuôn bê tông tiết kiệm đến 60%, cho tới nội thất độc bản không thể sản xuất bằng phương pháp truyền thống.
Vinnotek với hệ sinh thái BigRep, Raise3D, Uniontech và Nikon SLM sẵn sàng đồng hành cùng kiến trúc sư và nhà thầu để hiện thực hóa mọi ý tưởng.
Liên hệ hotline +84 974 366 166 hoặc email info@vinnotek.com để được tư vấn miễn phí.
