Một nhà máy điện hay dầu khí phải dừng hoạt động để chờ phụ tùng có thể thiệt hại hàng tỷ đồng mỗi ngày. Nhiều chi tiết turbine phải đặt OEM với lead time 3–6 tháng, thậm chí đã ngừng sản xuất.
Với in 3D năng lượng dầu khí, chi tiết kim loại thay thế có thể được sản xuất ngay tại chỗ trong vài ngày bằng hợp kim chịu nhiệt như Inconel, vẫn đảm bảo tiêu chuẩn vận hành mà không phụ thuộc chuỗi cung ứng toàn cầu.
Bài viết này của Vinnotek sẽ phân tích cách in 3D đang thay đổi ngành năng lượng và dầu khí, từ chế tạo turbine đến phục hồi chi tiết giá trị cao.
Vì sao ngành năng lượng và dầu khí cần in 3D?
Ngành năng lượng và dầu khí có những đặc thù khiến in 3D không chỉ là “tốt nếu có” mà đang trở thành giải pháp bắt buộc trong nhiều tình huống.

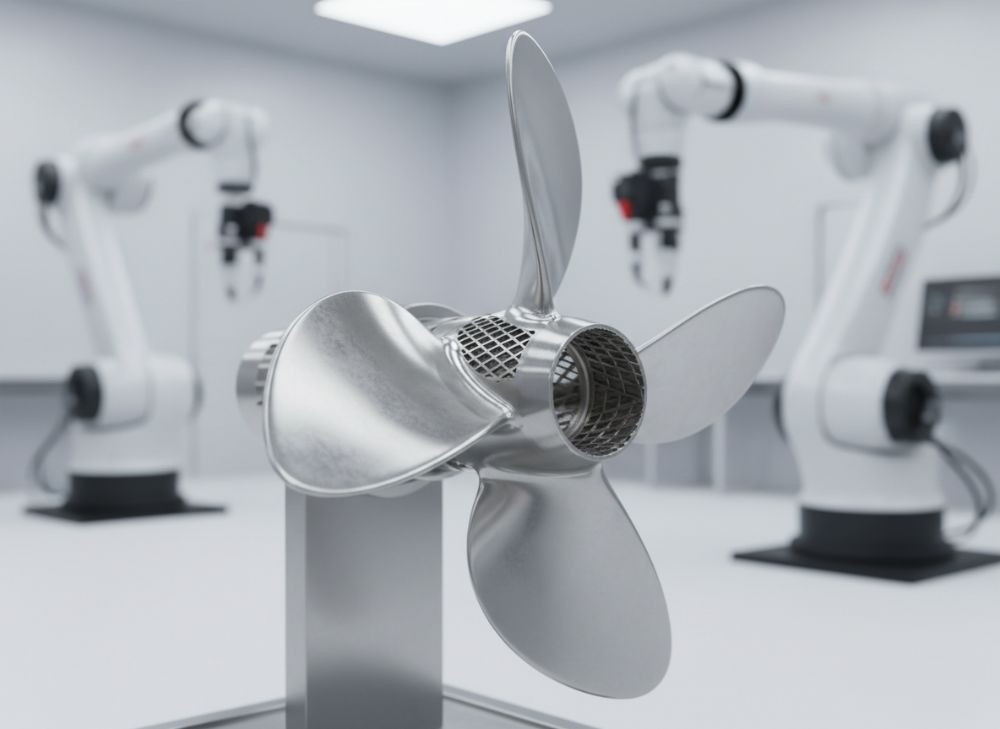

Chi tiết chịu nhiệt, chịu áp suất cao, hình dạng phức tạp
Cánh turbine hoạt động ở 600 đến 1000°C, van dầu khí chịu áp suất hàng trăm bar, bộ trao đổi nhiệt cần kênh làm mát uốn lượn bên trong.
Những chi tiết này đòi hỏi hợp kim đặc biệt (Inconel, titanium) và hình dạng mà đúc truyền thống khó đạt hoặc phải gia công qua nhiều bước.
In 3D SLM xây dựng từng lớp, tạo ra hình dạng phức tạp bất kỳ, bao gồm cả kênh làm mát bên trong khối đặc, thứ mà CNC không thể chạm tới.

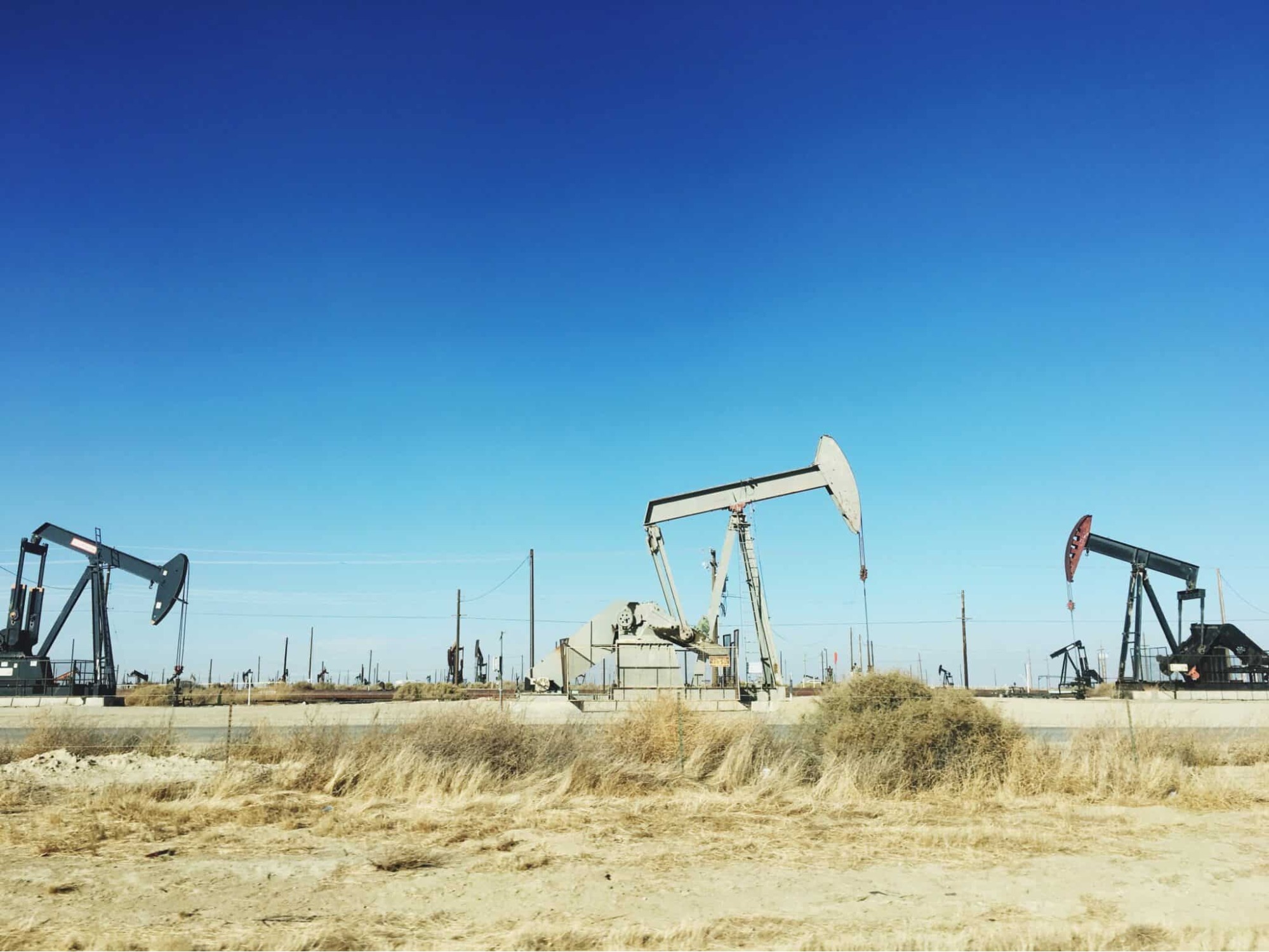

Downtime gây thiệt hại lên đến hàng tỷ đồng
Mỗi ngày nhà máy điện hoặc giàn khoan dừng hoạt động vì chờ phụ tùng, thiệt hại có thể lên đến hàng tỷ đồng.
Theo Nikon SLM Solutions, mô hình sản xuất phụ tùng truyền thống thường gặp vấn đề lead time kéo dài, linh kiện lỗi thời hết sản xuất, và tổn thất doanh thu do downtime thiết bị.
In 3D cho phép sản xuất phụ tùng on-demand (theo yêu cầu), ngay tại chỗ hoặc tại nhà cung cấp gần nhất, rút ngắn lead time từ tháng xuống ngày.

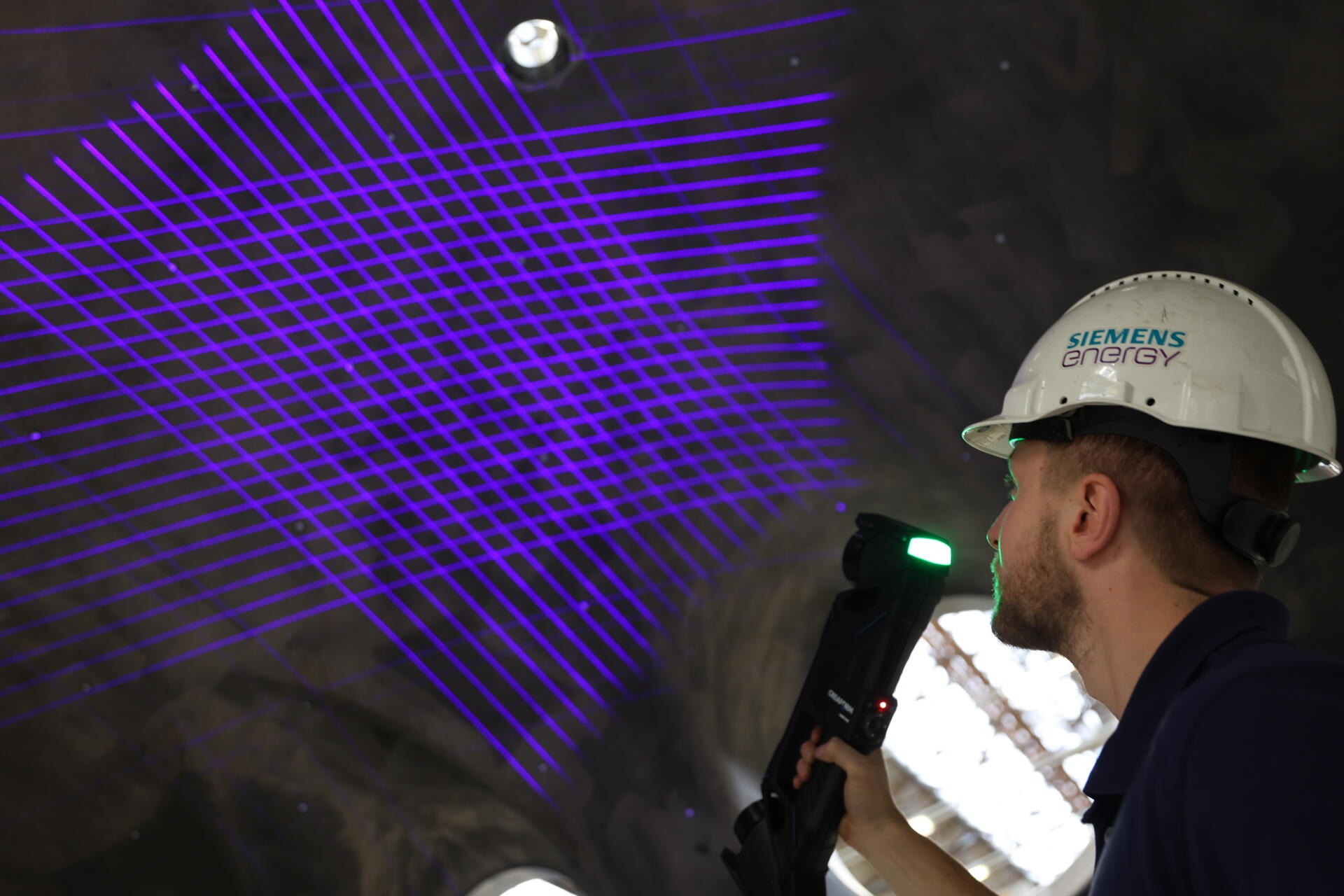

Phụ tùng OEM hết sản xuất
Nhiều nhà máy năng lượng vận hành thiết bị 20 đến 30 năm.
Hãng OEM có thể đã ngừng sản xuất phụ tùng cho thiết bị đời cũ. In 3D giúp reverse engineering: quét 3D chi tiết cũ, thiết kế lại trên phần mềm và in ra chi tiết thay thế bằng đúng vật liệu gốc.
Theo Nikon SLM Solutions, đây là cách để “bridge the gap” giữa thiết bị cũ và công nghệ mới, mở rộng vòng đời hạ tầng năng lượng.

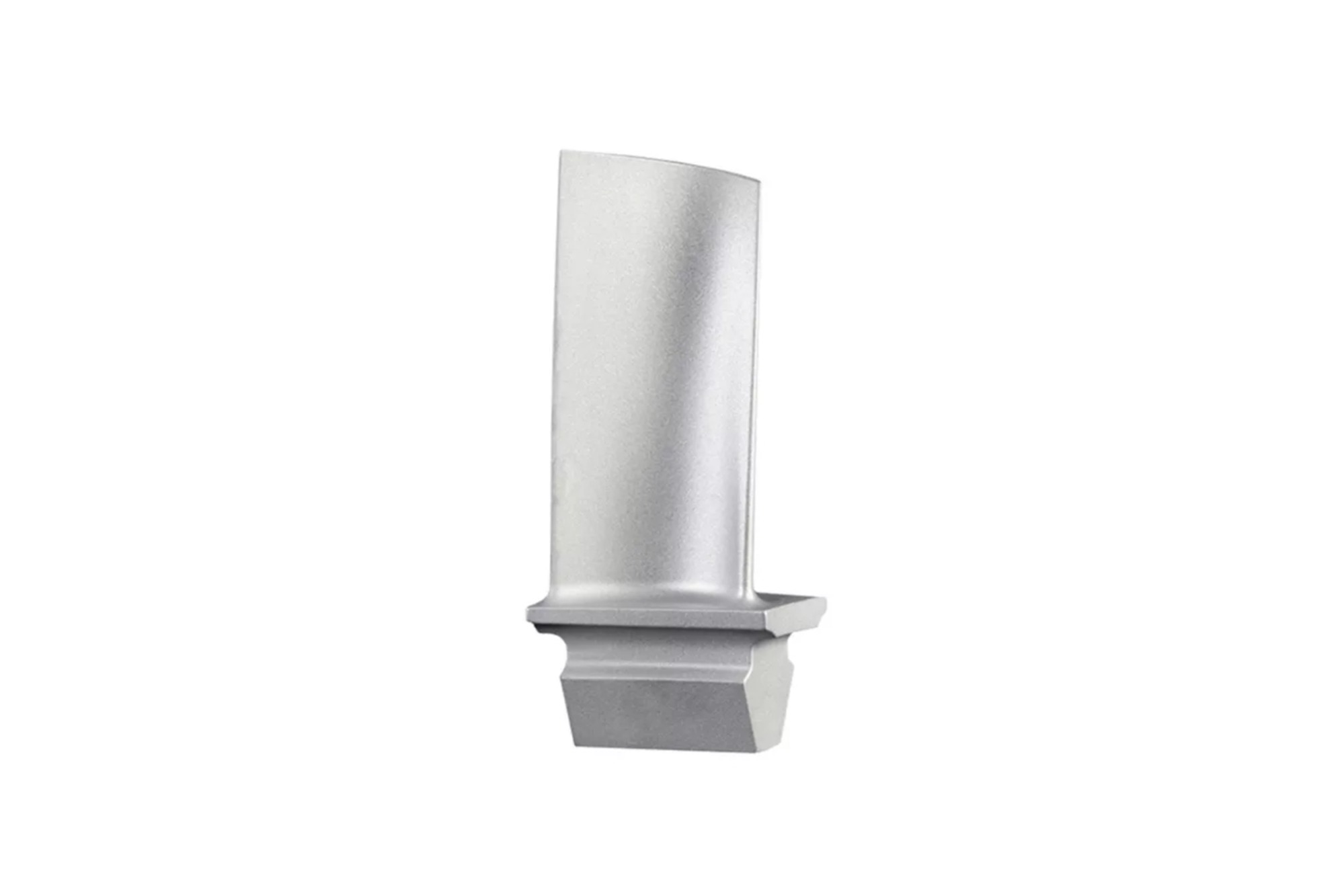

Phục hồi thay vì mua mới, tiết kiệm 50 đến 70%
Một cánh turbine mới có giá hàng trăm triệu đến hàng tỷ đồng.
Nhưng nếu cánh turbine chỉ mòn một phần, công nghệ Cold Spray (Titomic) hoặc DED (Meltio) có thể bồi đắp kim loại lên phần mòn, phục hồi kích thước và tính năng ban đầu.
Chi phí phục hồi thường chỉ bằng 30 đến 50% so với mua mới.
Ứng dụng in 3D trong năng lượng và dầu khí
Từ chế tạo chi tiết mới đến phục hồi thiết bị đang vận hành, in 3D đang len lỏi vào hầu hết mọi khâu trong ngành năng lượng và dầu khí. Dưới đây là các ứng dụng tiêu biểu mà Vinnotek đã triển khai và tư vấn.

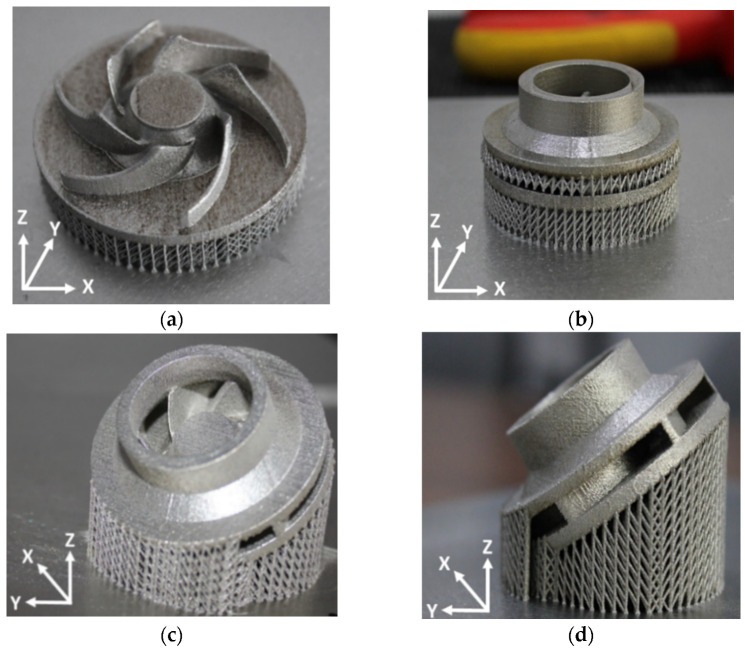

Cánh turbine, impeller cho nhà máy điện
Cánh turbine và impeller là chi tiết cốt lõi quyết định hiệu suất nhà máy điện.
In 3D SLM cho phép chế tạo cánh turbine từ hợp kim Inconel (chịu nhiệt đến 1000°C) với hình dạng khí động học tối ưu, kênh làm mát tích hợp bên trong, giảm trọng lượng mà vẫn giữ nguyên độ bền.
Nikon SLM Solutions đã hợp tác với nhiều đối tác năng lượng chế tạo impeller và chi tiết turbine. Case study STE marine impeller cho thấy khả năng in impeller chất lượng cao bằng công nghệ L-PBF trên hệ thống SLM 280.

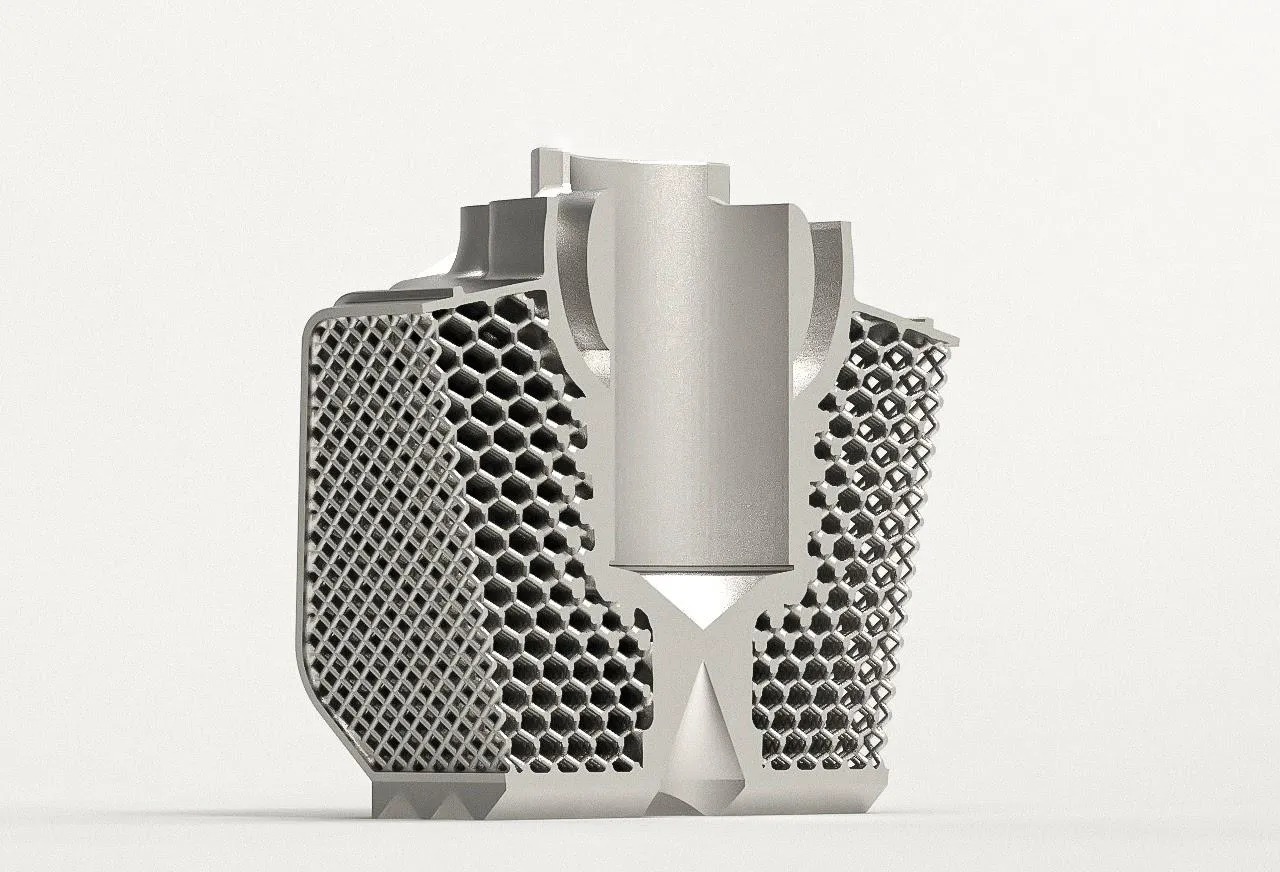

Bộ trao đổi nhiệt (heat exchanger)
Heat exchanger hiệu suất cao cần kênh dẫn lưu chất phức tạp, uốn lượn theo hình dạng tối ưu.
In 3D là công nghệ duy nhất có thể tạo ra kênh dẫn bên trong khối kim loại đặc mà không cần lắp ráp từ nhiều chi tiết. Kết quả: diện tích trao đổi nhiệt lớn hơn, hiệu suất cao hơn, kích thước nhỏ hơn.
Meltio cũng đã chế tạo heat exchanger bằng đồng CuCrZr, kích thước 120 x 120 x 395mm, trọng lượng 8.7 kg, thời gian in 22 giờ 50 phút.
Van, đầu nối chịu áp suất cao
Van và đầu nối trong ngành dầu khí phải chịu áp suất hàng trăm bar, tiếp xúc hóa chất ăn mòn, và hoạt động ở nhiệt độ khắc nghiệt.
In 3D SLM cho phép chế tạo van Inconel 625 hoặc thép không gỉ nguyên khối, giảm mối hàn (giảm điểm yếu), tích hợp kênh dẫn phức tạp.
Nikon SLM Solutions đã chế tạo ASME/API clamp connectors bằng Inconel 625, đạt tiêu chuẩn công nghiệp dầu khí. Emerson cũng đã sử dụng hệ thống NXG XII 600 để đổi mới thiết kế van điều khiển.
Impeller bơm công nghiệp
Impeller bơm trong nhà máy năng lượng và dầu khí chịu mài mòn liên tục.
In 3D SLM chế tạo impeller từ thép chịu mài mòn hoặc Inconel, với cánh có hình dạng khí động học phức tạp hơn impeller đúc truyền thống, tăng hiệu suất bơm 10 đến 15%.
Case study Game-Changing Pump Impellers từ Nikon SLM Solutions cho thấy khả năng chế tạo impeller bằng L-PBF đạt chất lượng vượt trội so với đúc truyền thống.

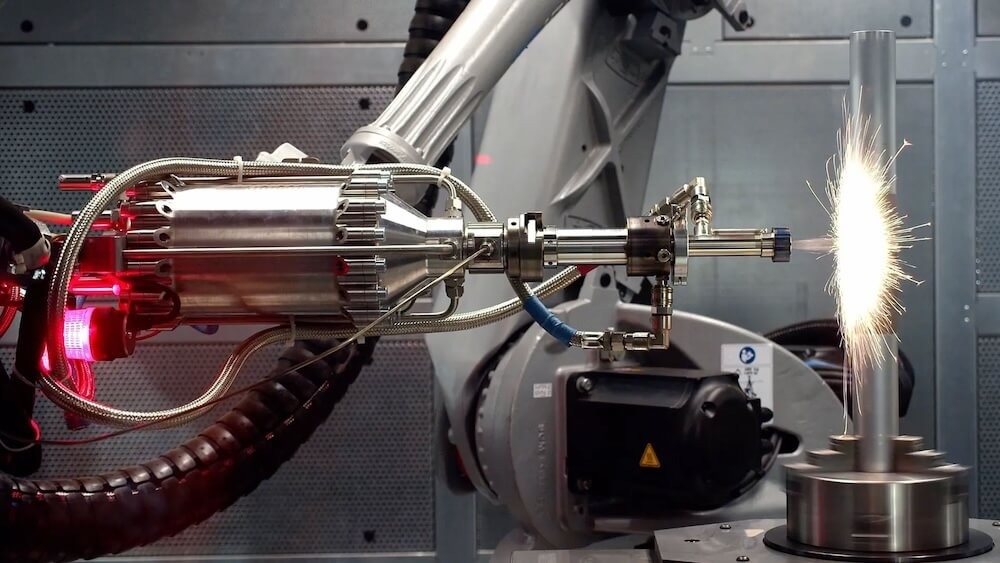

Phục hồi chi tiết turbine mòn/hỏng
Thay vì mua mới chi tiết đắt tiền, công nghệ Cold Spray (Titomic) và DED (Meltio) bồi đắp kim loại trực tiếp lên phần mòn, phục hồi kích thước và tính năng ban đầu.
Titomic Cold Spray D523 nặng chỉ 43 kg, dạng cầm tay di động, có thể mang đến tận nhà máy để sửa chữa tại chỗ mà không cần tháo dỡ thiết bị.
Chi phí phục hồi thường chỉ 30 đến 50% so với mua mới, và thời gian nhanh hơn nhiều so với đặt hàng OEM.

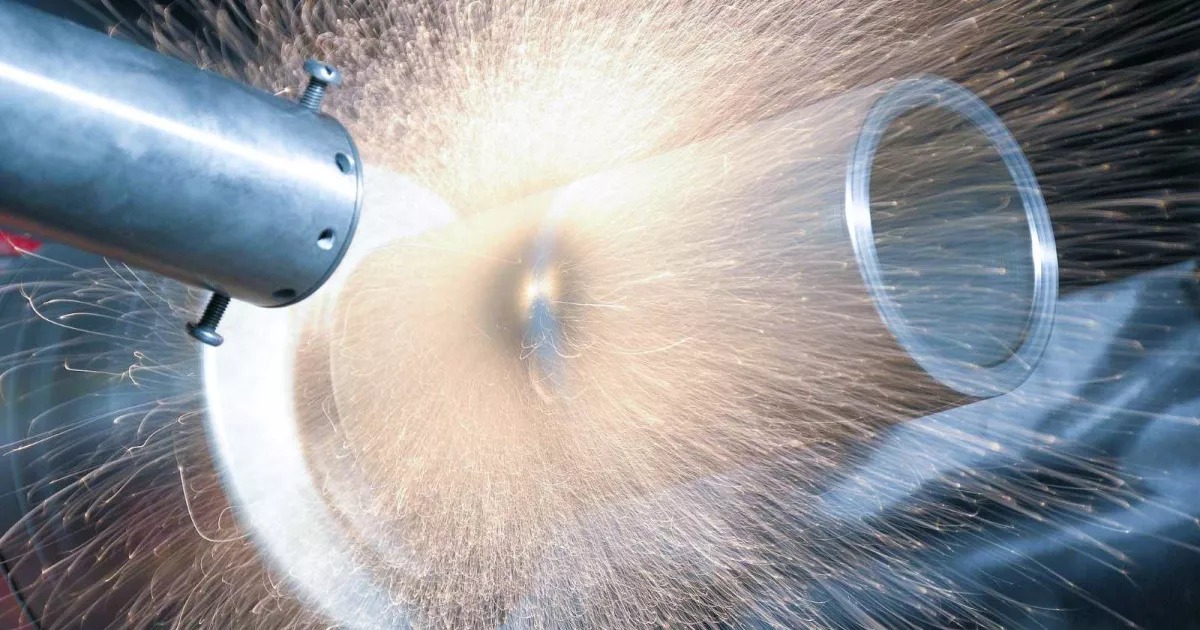

Phủ chống ăn mòn đường ống, thiết bị
Đường ống dầu khí, thiết bị tiếp xúc nước biển, hóa chất cần lớp phủ chống ăn mòn.
Titomic Cold Spray phun lớp phủ kim loại (kẽm, nhôm, nickel, Inconel) lên bề mặt ở nhiệt độ thấp (không làm biến dạng chi tiết gốc), tạo lớp phủ mịn, bám chắc, kéo dài tuổi thọ thiết bị gấp nhiều lần.
Hệ thống TKF 1000 của Titomic có tốc độ phun 75 kg/giờ, phù hợp phủ diện tích lớn. D523 di động phù hợp phủ tại hiện trường.

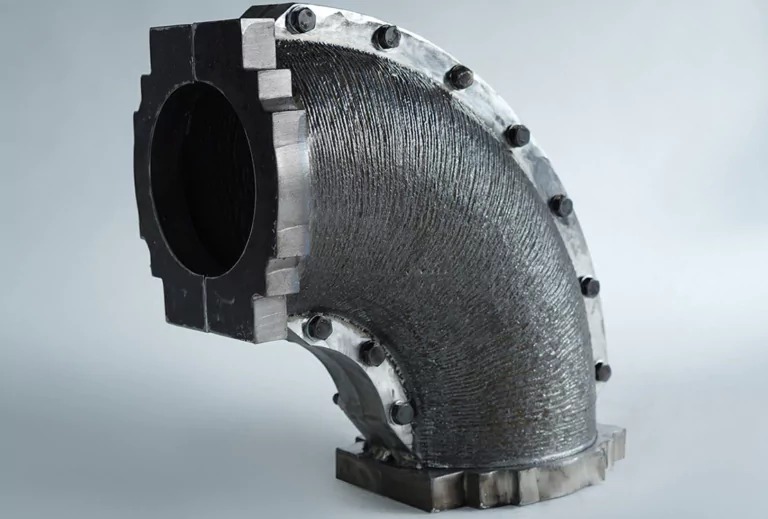

Chi tiết khoan dầu khí chịu mài mòn
Đầu khoan, đầu nối, van ngầm trong ngành dầu khí chịu mài mòn cực độ.
In 3D SLM bằng Inconel hoặc thép đặc biệt cho chi tiết có độ cứng và chịu mài mòn vượt trội so với đúc thông thường, nhờ cấu trúc vi mô đồng nhất hơn.
Meltio cũng đã chế tạo Dual Wall Pipe bằng thép 316L cho ứng dụng Oil & Gas, kích thước 175 x 165 x 400mm, trọng lượng 2.5 kg, thời gian in 8 giờ 40 phút.

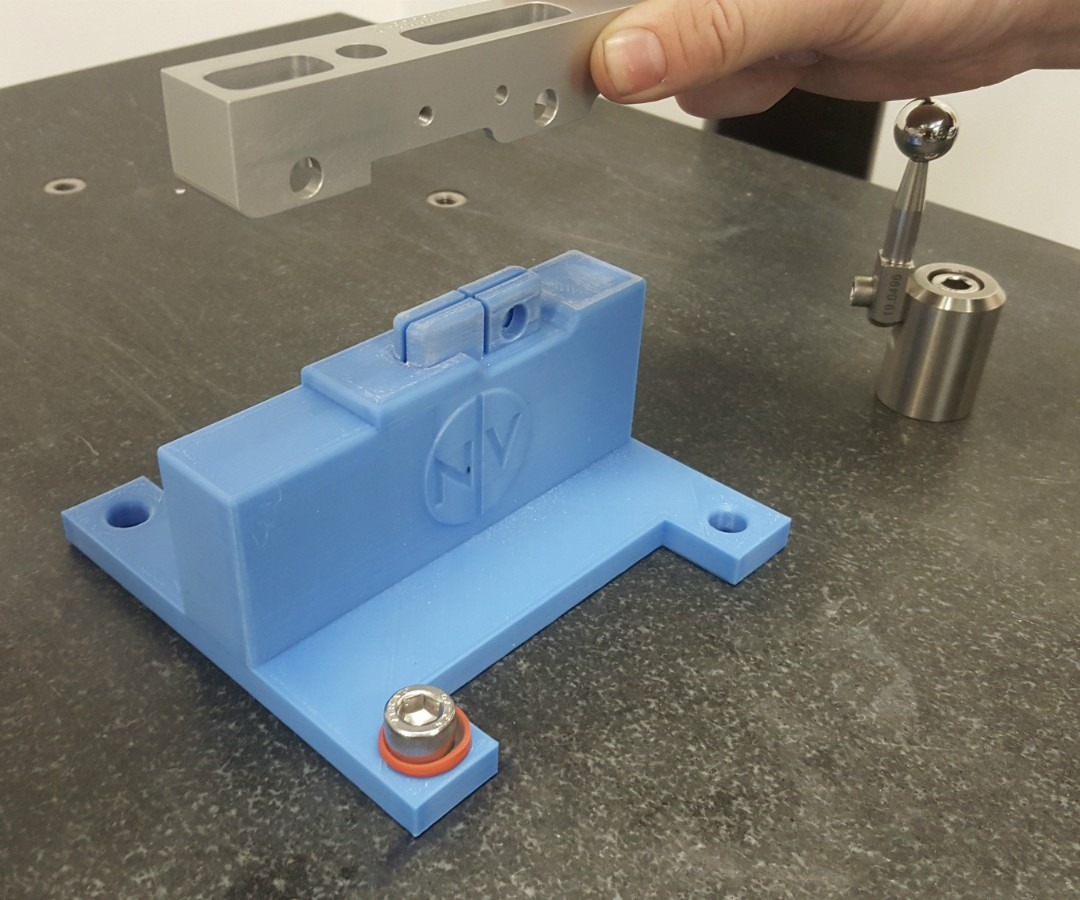

Đồ gá kiểm tra, bảo trì thiết bị năng lượng
Mỗi thiết bị năng lượng có cấu hình riêng, cần đồ gá riêng để bảo trì và kiểm tra.
In 3D FDM (Raise3D) tạo đồ gá tùy chỉnh trong vài giờ, chi phí thấp, thay đổi nhanh khi thiết bị nâng cấp.
Công nghệ và đối tác Vinnotek phục vụ năng lượng và dầu khí
Ngành năng lượng và dầu khí đòi hỏi công nghệ in 3D chuyên biệt nhất: vật liệu chịu nhiệt, chịu áp suất, quy trình kiểm soát chất lượng nghiêm ngặt. Vinnotek cung cấp hệ sinh thái đa công nghệ đáp ứng toàn bộ yêu cầu này.

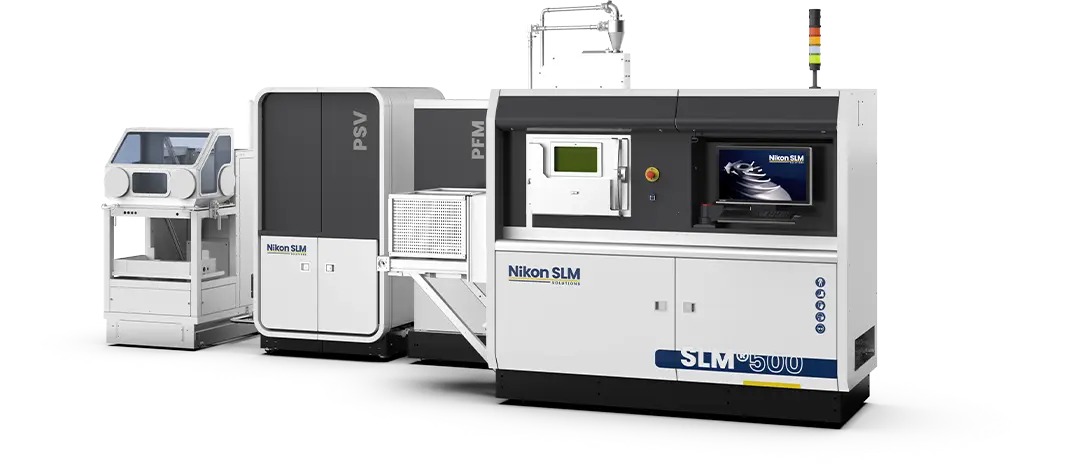

Nikon SLM Solutions (L-PBF)
Công nghệ in 3D kim loại hàng đầu cho ngành năng lượng, với hệ thống SLM 280, SLM 500 và NXG XII 600 (12 laser), phù hợp từ chi tiết nhỏ đến cỡ 600 x 600 x 600mm.
Vật liệu chuyên dụng bao gồm Inconel 625, Inconel 718, titanium, thép 316L và đồng GRCop-42. Thực tế, Nikon SLM Solutions đã hỗ trợ ExxonMobil, Emerson, STE Marine và ASME/API chế tạo chi tiết phức tạp, giảm lắp ráp và rút ngắn chu kỳ phát triển.
Titomic (Cold Spray AM)
Công nghệ phun nguội (Cold Spray) phù hợp cho hai ứng dụng chính trong năng lượng: phục hồi chi tiết lớn và phủ chống ăn mòn.
TKF 1000: Hệ thống sản xuất Cold Spray lớn nhất, vùng làm việc 1000 x 1000 x 1000mm, tốc độ phun 75 kg/giờ, robot 6 trục. Phù hợp phục hồi chi tiết lớn (cánh turbine, trục quay) và phủ chống ăn mòn diện tích lớn.
Cold Spray D523: Hệ thống cầm tay di động chỉ 43 kg, mang đến tận nhà máy hoặc giàn khoan để sửa chữa tại chỗ. Không cần tháo dỡ thiết bị, giảm downtime tối đa.
Vật liệu: titanium, thép, nhôm, đồng, nickel, Inconel, kẽm.
Meltio (DED – Directed Energy Deposition)
Meltio chuyên bồi đắp kim loại lên chi tiết hiện có (sửa chữa) hoặc chế tạo chi tiết lớn. Ba sản phẩm chính: M600 (standalone), Robot Cell (tích hợp robot), Engine (tích hợp CNC hoặc robot).
Ứng dụng năng lượng: sửa chữa turbine, bồi đắp lớp chống mài mòn, chế tạo ống dual wall, heat exchanger.
Case study thực tế: Dual Wall Pipe bằng thép 316L (175 x 165 x 400mm, 8h40′), Blisk năng lượng bằng 316L (R 374mm, 35h30′), Heat Exchanger đồng CuCrZr.

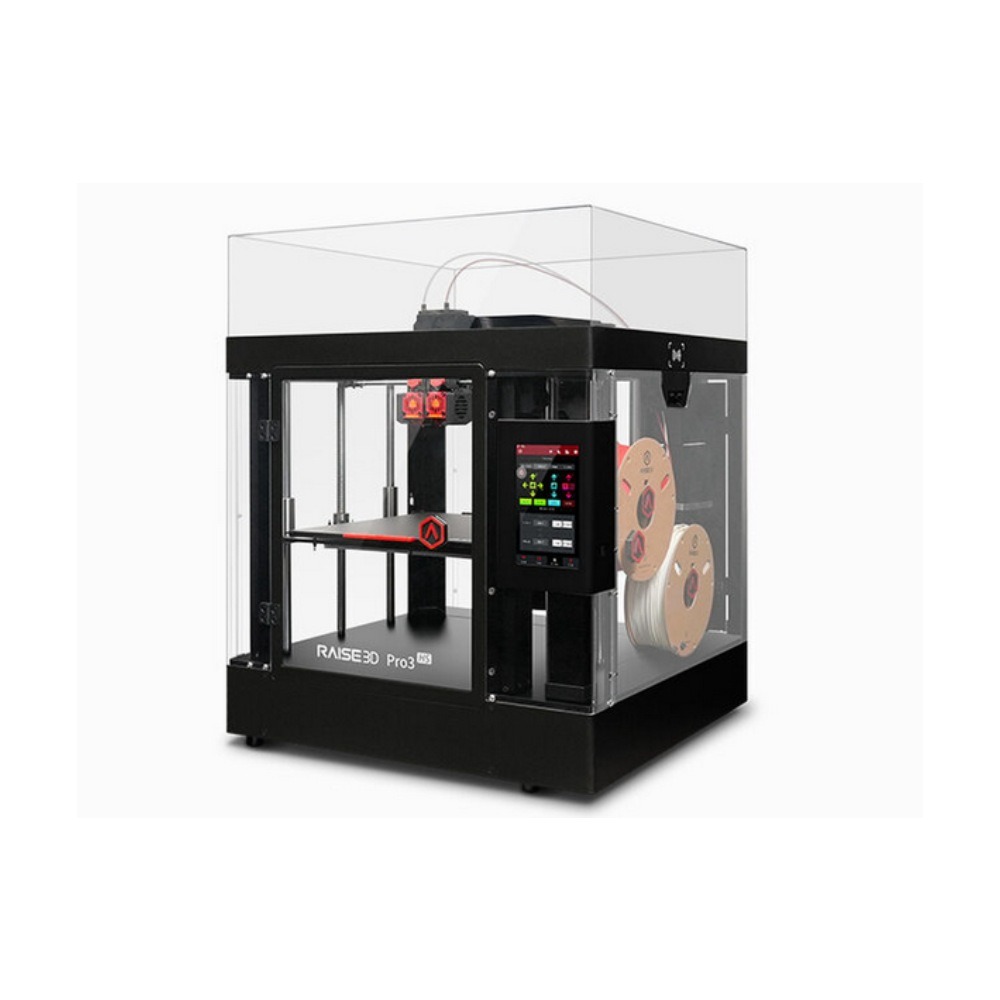

Raise3D (FDM)
Raise3D được sử dụng để in đồ gá bảo trì, prototype thiết bị và các chi tiết polymer chịu hóa chất.
Mặc dù không phải là công nghệ chính trong ngành năng lượng, nhưng Raise3D hỗ trợ đắc lực cho các hạng mục phụ trợ, giúp rút ngắn thời gian thiết kế, thử nghiệm và bảo trì.
Nhờ khả năng in nhanh và tùy chỉnh dễ dàng, nó trở thành giải pháp linh hoạt cho những chi tiết cần thay đổi thường xuyên hoặc không thể sản xuất bằng phương pháp truyền thống.
Giải pháp end-to-end tại Vinnotek
Ngành năng lượng và dầu khí đòi hỏi sự nghiêm ngặt trong mọi khâu, từ tư vấn đến kiểm tra chất lượng. Vinnotek cung cấp giải pháp trọn gói được thiết kế riêng cho yêu cầu khắt khe này.
- Giai đoạn 1: Tư vấn chuyên sâu. Đội ngũ kỹ sư Vinnotek khảo sát chi tiết cần sản xuất hoặc phục hồi, đánh giá tính khả thi AM: vật liệu, kích thước, yêu cầu cơ tính, tiêu chuẩn ngành (ASME, API). Đề xuất công nghệ phù hợp nhất (SLM, Cold Spray hay DED).
- Giai đoạn 2: Thiết kế tối ưu (DfAM). Redesign chi tiết để tận dụng lợi thế in 3D: tối ưu dòng chảy (turbine, impeller), tích hợp kênh làm mát bên trong (heat exchanger), giảm trọng lượng bằng lattice hoặc topology optimization. Mô phỏng CFD/FEA trước khi in để đảm bảo hiệu suất.
- Giai đoạn 3: Sản xuất và hậu xử lý. In 3D hoặc phun phủ theo quy trình kiểm soát chặt chẽ. Hậu xử lý: xử lý nhiệt (stress relief, HIP nếu cần), gia công CNC bề mặt lắp ghép, kiểm tra chất lượng (CT scan công nghiệp, đo cơ tính, phân tích vi cấu trúc).
- Giai đoạn 4: Hỗ trợ lâu dài. Cung cấp bột kim loại chuyên dụng (Inconel, titanium, đồng GRCop-42), bảo trì máy in định kỳ, đào tạo kỹ sư vận hành, kết nối cộng đồng METAMAN.
📍 Địa chỉ: 79 Đường số 37, Vạn Phúc, Thủ Đức, TP.HCM
📞 Hotline: +84 974 366 166
📧 Email: info@vinnotek.com
ROI khi ứng dụng in 3D trong năng lượng và dầu khí
Đầu tư in 3D cho ngành năng lượng không nhỏ, nhưng ROI có thể đến rất nhanh nhờ giảm downtime và tiết kiệm chi phí phụ tùng.
Giảm downtime nhà máy
Một ngày dừng máy nhà máy điện 500 MW thiệt hại hàng tỷ đồng. In 3D phụ tùng thay thế on-demand trong vài ngày thay vì chờ OEM 3 đến 6 tháng. Chỉ cần tránh được 1 lần downtime kéo dài là đã hoàn vốn đầu tư máy in.
Phục hồi thay vì mua mới
Chi phí phục hồi chi tiết bằng Cold Spray hoặc DED thường chỉ 30 đến 50% so với mua mới. Một cánh turbine giá 500 triệu, phục hồi chỉ 150 đến 250 triệu. Phục hồi 5 đến 10 chi tiết/năm tiết kiệm 1 đến 3 tỷ đồng.
Tối ưu thiết kế, tăng hiệu suất
Impeller in 3D có hình dạng khí động học tối ưu hơn impeller đúc, tăng hiệu suất bơm 10 đến 15%. Heat exchanger in 3D hiệu suất trao đổi nhiệt cao hơn 20 đến 30% cùng kích thước. Tiết kiệm năng lượng tích lũy qua nhiều năm rất đáng kể.
Chuỗi cung ứng tự chủ
Theo Nikon SLM Solutions, in 3D cho phép thiết lập chuỗi cung ứng số (digital supply chain), giảm phụ thuộc OEM, giảm tồn kho phụ tùng, sản xuất đúng lúc cần. Đây là lợi thế chiến lược cho các tập đoàn năng lượng muốn tự chủ vận hành.
Câu hỏi thường gặp
Dưới đây là những câu hỏi thường gặp khi doanh nghiệp bắt đầu ứng dụng in 3D trong ngành năng lượng và dầu khí, từ tiêu chuẩn kỹ thuật, vật liệu đến khả năng triển khai thực tế tại nhà máy
1. In 3D kim loại có đạt tiêu chuẩn ngành năng lượng (ASME, API) không?
Có. Case study ExxonMobil cho thấy chi tiết AM đáp ứng hiệu suất vật liệu, chất lượng lặp lại và tự do thiết kế mà vẫn đảm bảo độ tin cậy. Nhiều chi tiết AM đã được chứng nhận ASME/API cho dầu khí.
2. Cold Spray có thể sửa chữa tại hiện trường (giàn khoan, nhà máy) không?
Có. Titomic Cold Spray D523 nặng chỉ 43 kg, dạng cầm tay di động, có thể mang đến bất kỳ đâu để sửa chữa tại chỗ mà không cần tháo dỡ thiết bị.
3. Vật liệu nào phổ biến nhất cho in 3D năng lượng?
Inconel 625 (chống ăn mòn, chịu nhiệt), Inconel 718 (cường độ cao), thép 316L (đa năng), đồng GRCop-42 (dẫn nhiệt cho heat exchanger), titanium (nhẹ, chống ăn mòn).
4. Vinnotek có thể in mẫu thử cho ngành năng lượng không?
Có. Vinnotek cung cấp dịch vụ in mẫu thử để doanh nghiệp đánh giá chất lượng và tính khả thi trước khi đầu tư. Buổi tư vấn đầu tiên miễn phí. Liên hệ hotline +84 974 366 166.
In 3D trong năng lượng và dầu khí đang đối mặt với áp lực giảm downtime, tự chủ chuỗi cung ứng và kéo dài vòng đời hạ tầng. In 3D kim loại là công cụ giúp giải quyết tất cả những thách thức đó: chế tạo phụ tùng on-demand, phục hồi chi tiết đắt tiền và tối ưu hiệu suất thiết bị.
Vinnotek với hệ sinh thái Nikon SLM, Titomic Cold Spray, Meltio DED và Raise3D, sẵn sàng đồng hành cùng các tập đoàn năng lượng trên hành trình chuyển đổi sản xuất. Liên hệ hotline +84 974 366 166 hoặc email info@vinnotek.com để được tư vấn miễn phí
