In 3D mô hình khí động học wind tunnel đang giúp các đội R&D trong ô tô, UAV, hàng không và motorsport rút ngắn đáng kể thời gian thử nghiệm thiết kế. Thay vì chờ gia công CNC trong nhiều tuần, doanh nghiệp có thể tạo mẫu nhanh, kiểm tra hình học sớm hơn và đưa mô hình vào thử nghiệm khí động học với chi phí linh hoạt hơn.
Tuy nhiên, không phải cứ in 3D là có thể đưa ngay vào wind tunnel để lấy dữ liệu. Với mô hình khí động học, bề mặt, độ chính xác và cách hoàn thiện mẫu ảnh hưởng trực tiếp đến kết quả đo. Một bề mặt quá nhám có thể làm thay đổi luồng khí, khiến dữ liệu về lực cản, lực nâng hoặc phân bố áp suất không còn đáng tin cậy.
Từ kinh nghiệm tư vấn ứng dụng, Vinnotek thường chia bài toán này thành hai giai đoạn rõ ràng: dùng FDM để thử nhanh hình học ở giai đoạn đầu, và dùng SLA cho mô hình thử nghiệm cuối khi cần dữ liệu chính xác hơn.
1. Vì sao mô hình wind tunnel truyền thống làm chậm quá trình R&D?
Trong thiết kế khí động học, mỗi thay đổi nhỏ đều có thể tạo ra khác biệt lớn. Một góc cánh thay đổi vài độ, một khe gió được dời vị trí, hoặc một đường cong thân xe được chỉnh lại đều có thể ảnh hưởng đến lực cản và hiệu suất tổng thể.

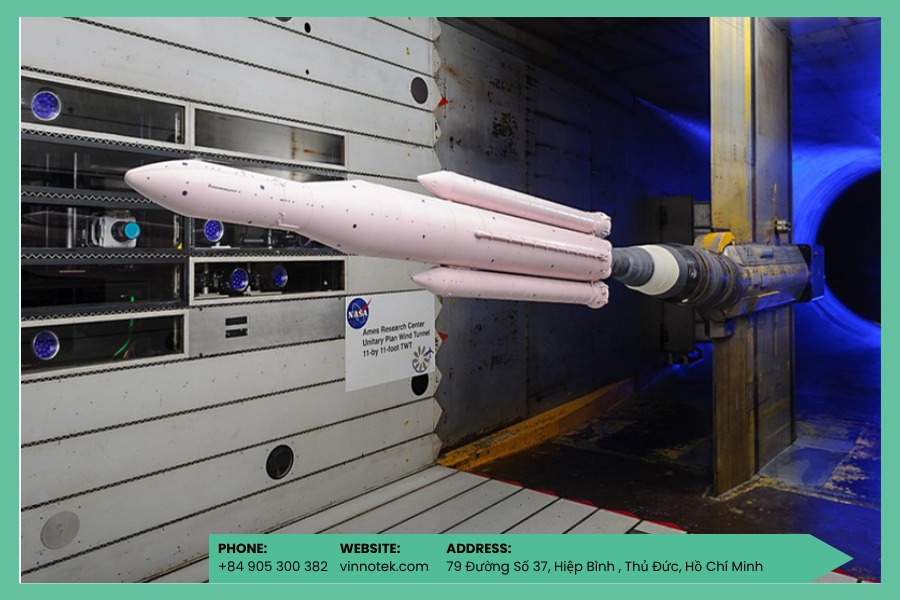

Với phương pháp gia công truyền thống, mỗi mô hình wind tunnel có thể mất vài tuần để hoàn thiện. Nếu sau khi thử nghiệm, đội kỹ thuật muốn thay đổi thiết kế, quy trình lại bắt đầu gần như từ đầu: sửa file, gia công lại, hoàn thiện bề mặt, kiểm tra kích thước rồi mới thử tiếp.
Điều này khiến số vòng thử nghiệm bị giới hạn. Doanh nghiệp có ít cơ hội kiểm chứng các phương án khác nhau, nhất là trong các dự án cần tốc độ như xe điện, UAV, thiết bị bay, xe đua hoặc sản phẩm có yêu cầu tối ưu khí động học.
In 3D giúp rút ngắn vòng lặp đó. Kỹ sư có thể tạo mẫu nhanh hơn, thử nhiều phương án hơn và chỉ đầu tư vào mô hình chất lượng cao khi thiết kế đã gần hoàn thiện.
2. FDM và SLA không thay thế nhau – mỗi công nghệ có một vai trò riêng
Khi nói đến in 3D mô hình khí động học wind tunnel, nhiều người thường hỏi: nên dùng FDM hay SLA? Câu trả lời đúng hơn là: dùng công nghệ nào ở giai đoạn nào.
FDM và SLA không cạnh tranh trực tiếp trong bài toán này. FDM phù hợp cho giai đoạn thử nhanh, còn SLA phù hợp cho giai đoạn cần dữ liệu thử nghiệm chính xác hơn.
2.1. FDM phù hợp để thử nhanh nhiều phương án thiết kế
FDM là công nghệ in 3D dùng sợi nhựa, phù hợp khi doanh nghiệp cần tạo mẫu nhanh với chi phí thấp. Với các vật liệu như ABS, ASA hoặc PETG, FDM có thể tạo ra mô hình đủ tốt để kiểm tra hình dạng, kích thước, cách lắp ghép và các biến thể thiết kế ban đầu.
Ví dụ, đội R&D có thể in nhanh nhiều phiên bản winglet, duct, splitter, fairing hoặc body section để so sánh hình học trước khi chọn phương án tốt nhất. Thay vì đầu tư ngay vào một mô hình SLA hoàn chỉnh, FDM giúp đội kỹ thuật “lọc” thiết kế trước.

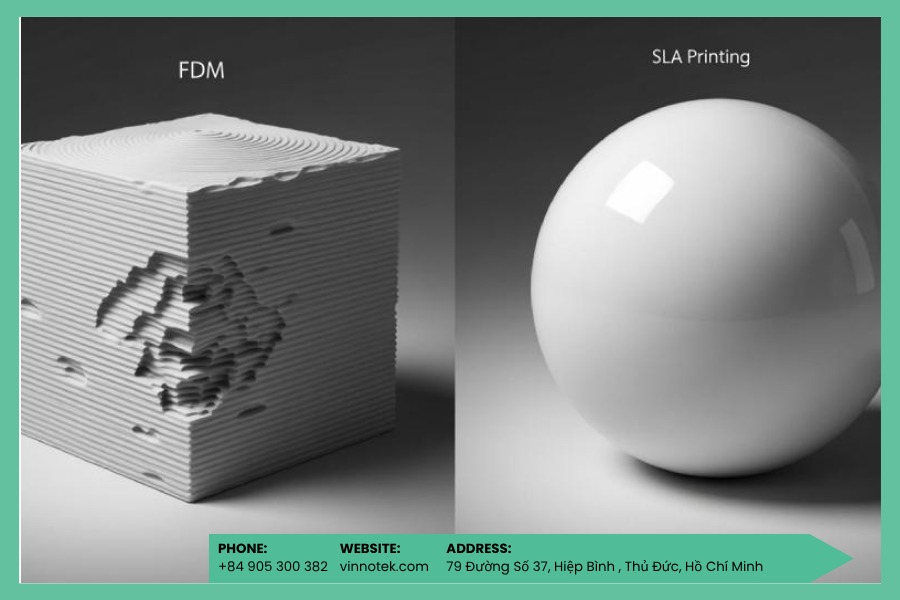

Điểm mạnh của FDM là tốc độ và chi phí. Nhưng điểm hạn chế là bề mặt thường có vân lớp rõ hơn, độ nhám cao hơn và cần xử lý nhiều nếu muốn dùng cho thử nghiệm khí động học chính xác. Vì vậy, FDM nên được xem là công cụ rapid iteration, không phải lựa chọn tối ưu cho mô hình final wind tunnel.
2.2. SLA phù hợp cho mô hình thử nghiệm cuối
SLA là công nghệ in 3D resin bằng laser, nổi bật ở bề mặt mịn và độ chi tiết cao. Đây là lý do SLA thường được dùng cho các mô hình cần chất lượng bề mặt tốt hơn, đặc biệt trong wind tunnel testing.
Với mô hình khí động học, bề mặt không chỉ là yếu tố thẩm mỹ. Bề mặt ảnh hưởng đến cách luồng khí đi qua mô hình. Nếu bề mặt quá nhám, dữ liệu đo lực cản, lực nâng hoặc dòng chảy có thể bị sai lệch.
UnionTech RSPro SLA có thể tạo mô hình có bề mặt mịn, độ chính xác cao và hỗ trợ các chi tiết nhỏ như lỗ đo áp suất. Với các mô hình wing, thân xe, UAV, duct hoặc aerodynamic surface, SLA là lựa chọn phù hợp hơn khi doanh nghiệp cần dữ liệu thử nghiệm đáng tin cậy.
Nói ngắn gọn: FDM giúp thử nhanh, SLA giúp đo đúng.
Tham khảo thêm: giải pháp in 3D hàng không vũ trụ đang mở rộng từ tạo mẫu đến sản xuất các linh kiện kỹ thuật phức tạp.
3. Bề mặt mô hình ảnh hưởng đến dữ liệu khí động học như thế nào?
Trong wind tunnel testing, luồng khí đi qua bề mặt mô hình và tạo ra các hiện tượng như boundary layer, separation, drag và lift. Nếu bề mặt mô hình không giống với thiết kế mong muốn, dữ liệu thu được có thể không phản ánh đúng hiệu quả khí động học thật.
Đây là lý do nhiều đội đua và trung tâm nghiên cứu chọn SLA cho mô hình thử nghiệm cuối. SLA giúp giảm rủi ro sai lệch do bề mặt quá thô hoặc do phải xử lý hậu kỳ quá nhiều.
Các case study từ Alpine F1, Embry-Riddle Aeronautical University và Agoria Solar Team đều cho thấy một điểm chung: khi mục tiêu là thu dữ liệu khí động học chính xác, chất lượng bề mặt của mô hình phải được kiểm soát nghiêm túc.
Với các mô hình chỉ dùng để kiểm tra hình dáng, FDM là lựa chọn hợp lý. Nhưng với mô hình dùng để ra quyết định thiết kế dựa trên dữ liệu wind tunnel, SLA sẽ an toàn hơn.
4. Bài học từ các case study quốc tế

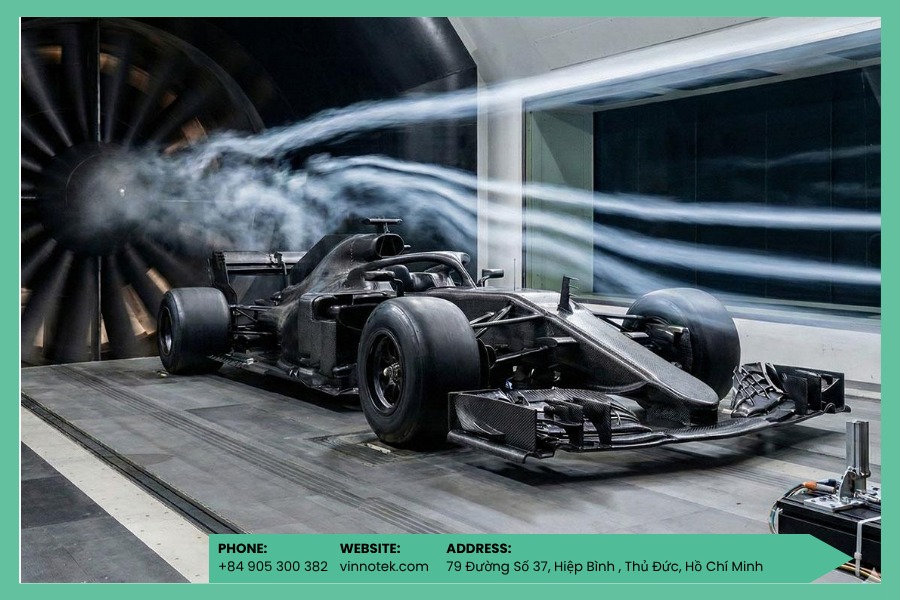

Alpine F1 sử dụng SLA cho mô hình wind tunnel trong PIV testing – một phương pháp quan sát dòng khí bằng laser. Trong môi trường F1, dữ liệu khí động học là yếu tố cạnh tranh trực tiếp, nên mô hình thử nghiệm cần có bề mặt đủ mịn và chi tiết đủ chính xác.
Embry-Riddle Aeronautical University cũng dùng SLA để tạo mô hình cánh cho nghiên cứu khí động học. So với gia công CNC truyền thống, SLA giúp rút ngắn thời gian tạo mẫu và cho phép tích hợp các cấu trúc bên trong phục vụ đo áp suất.

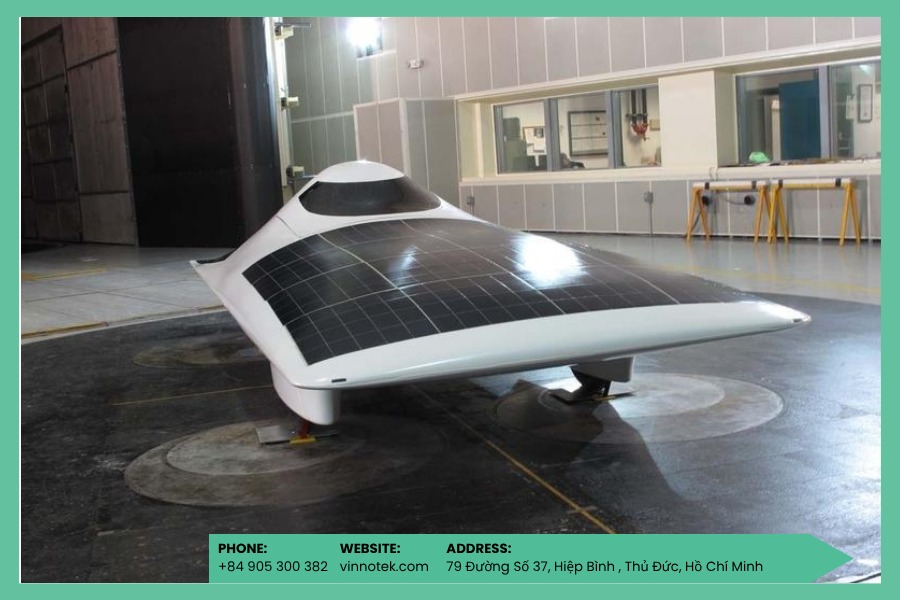

Agoria Solar Team, đội xe năng lượng mặt trời, cho thấy một bài học rất thực tế: surface roughness có thể làm thay đổi kết quả đo drag coefficient. Điều này chứng minh rằng độ nhám bề mặt không phải vấn đề phụ. Với mô hình wind tunnel, nó ảnh hưởng trực tiếp đến dữ liệu.
Từ các case này, Vinnotek rút ra một workflow phù hợp hơn cho doanh nghiệp: dùng FDM ở giai đoạn khám phá thiết kế, sau đó dùng SLA cho mô hình thử nghiệm cuối.
Tìm hiểu thêm: máy in 3D SLA phù hợp với các nhu cầu tạo mẫu có độ chính xác và độ hoàn thiện bề mặt cao.
5. Workflow gợi ý từ Vinnotek: FDM trước, SLA sau
Với các doanh nghiệp đang phát triển sản phẩm cần tối ưu khí động học, Vinnotek khuyến nghị workflow theo 5 bước:
Bước 1: Mô phỏng CFD
Đầu tiên, đội kỹ thuật nên chạy mô phỏng CFD để xác định thiết kế cơ sở và các vùng cần tối ưu.
Bước 2: In FDM để thử nhanh hình học
Dùng Raise3D FDM để in nhiều phiên bản thiết kế ở chi phí thấp. Giai đoạn này giúp kiểm tra kích thước, hình dáng và lựa chọn phương án tiềm năng.
Bước 3: Chốt thiết kế và in SLA
Khi geometry đã ổn định, chuyển sang UnionTech SLA để tạo mô hình final wind tunnel với bề mặt mịn và độ chính xác tốt hơn.
Bước 4: Hoàn thiện bề mặt nếu cần
Mẫu SLA thường chỉ cần xử lý nhẹ để đạt bề mặt phù hợp cho thử nghiệm. Điều này giúp giảm thời gian post-processing so với FDM.
Bước 5: Thử nghiệm wind tunnel và cải tiến
Sau khi thu dữ liệu, đội kỹ thuật có thể quay lại FDM để thử nhanh các chỉnh sửa nhỏ, hoặc cập nhật lại mô phỏng nếu cần thay đổi lớn.
Workflow này giúp cân bằng giữa tốc độ, chi phí và độ tin cậy của dữ liệu.
6. So sánh nhanh FDM và SLA cho mô hình wind tunnel
| Tiêu chí | Raise3D FDM | UnionTech SLA |
| Vai trò phù hợp | Thử nhanh hình học | Mô hình test cuối |
| Chi phí mỗi mẫu | Thấp hơn | Cao hơn |
| Tốc độ iteration | Nhanh | Trung bình |
| Bề mặt | Có vân lớp, cần xử lý nhiều | Mịn hơn, dễ đạt yêu cầu testing |
| Độ chính xác | Phù hợp concept/prototype | Phù hợp dữ liệu aerodynamic |
| Lỗ đo áp suất nhỏ | Không tối ưu | Phù hợp hơn |
| Ứng dụng nên dùng | Concept, geometry variation | Final wind tunnel model |
Nếu doanh nghiệp chỉ cần kiểm tra hình dạng, FDM là lựa chọn nhanh và tiết kiệm. Nếu doanh nghiệp cần lấy dữ liệu wind tunnel để ra quyết định thiết kế, SLA là lựa chọn phù hợp hơn.
7. Vinnotek hỗ trợ gì cho doanh nghiệp tại Việt Nam?
Vinnotek cung cấp cả Raise3D FDM và UnionTech SLA, giúp doanh nghiệp xây dựng workflow in 3D mô hình khí động học phù hợp với từng giai đoạn R&D.
Với Raise3D, Vinnotek hỗ trợ các đội kỹ thuật in nhanh mô hình concept, kiểm tra geometry và thử nhiều phương án thiết kế với chi phí tối ưu.
Với UnionTech SLA, Vinnotek hỗ trợ mô hình cần bề mặt mịn, độ chính xác cao và yêu cầu thử nghiệm wind tunnel nghiêm túc hơn.
Vinnotek có thể đồng hành trong các bước:
- Đánh giá file 3D và mục tiêu thử nghiệm.
- Tư vấn chọn FDM hay SLA theo từng giai đoạn.
- Gợi ý vật liệu phù hợp cho mô hình khí động học.
- Tư vấn hướng in, support và hậu xử lý bề mặt.
- In benchmark để so sánh cùng một geometry bằng FDM và SLA.
- Hỗ trợ doanh nghiệp xây dựng workflow từ mô phỏng CFD đến mô hình wind tunnel.
Mục tiêu của Vinnotek không chỉ là cung cấp máy in 3D. Chúng tôi muốn giúp đội R&D rút ngắn thời gian thử nghiệm, giảm chi phí iteration và thu được dữ liệu đáng tin hơn khi bước vào wind tunnel testing.
Bài viết liên quan:
- in 3D kim loại bracket hàng không là một ứng dụng đáng chú ý trong giải pháp in 3D hàng không vũ trụ.
- cánh turbine, buồng đốt động cơ phản lực cho thấy tiềm năng của in 3D kim loại trong chế tạo linh kiện hàng không.
- Case Study CATEC Wire-Laser DED Cấu Phần Hàng Không mang đến góc nhìn cụ thể về ứng dụng công nghệ DED
Kết luận
In 3D mô hình khí động học wind tunnel hiệu quả nhất khi doanh nghiệp dùng đúng công nghệ cho đúng giai đoạn. FDM phù hợp để thử nhanh nhiều thiết kế với chi phí thấp. SLA phù hợp cho mô hình thử nghiệm cuối, nơi bề mặt và độ chính xác ảnh hưởng trực tiếp đến dữ liệu khí động học.
Với các đội R&D trong ô tô, UAV, hàng không, motorsport hoặc sản phẩm cần tối ưu airflow, sự kết hợp giữa Raise3D FDM và UnionTech SLA giúp rút ngắn chu kỳ phát triển mà vẫn giữ được độ tin cậy của dữ liệu thử nghiệm.
Vinnotek cung cấp giải pháp in 3D FDM và SLA tại Việt Nam, đồng hành cùng doanh nghiệp từ bước đánh giá ứng dụng, in thử mẫu đến xây dựng workflow thử nghiệm khí động học phù hợp.
