Trong nhiều dây chuyền sơn phủ, phần lớn công đoạn đã được tự động hóa nhưng bước masking vẫn thường phụ thuộc vào băng dán và thao tác thủ công. Đây là công việc tưởng đơn giản nhưng có thể tiêu tốn nhiều thời gian, tạo sai lệch giữa các ca sản xuất và phát sinh lượng lớn vật liệu dùng một lần.
Trong bài viết này, Vinnotek phân tích giải pháp in 3D đồ gá sơn phủ paint mask fixture bằng Raise3D với PETG, ABS và các vật liệu kỹ thuật phù hợp. Những case study từ Deutsche Bahn, Digi Electronics và Productive Plastics cho thấy masking fixture in 3D có thể rút ngắn đáng kể thời gian thao tác, tăng tính nhất quán và giảm chi phí trong sản xuất thực tế.

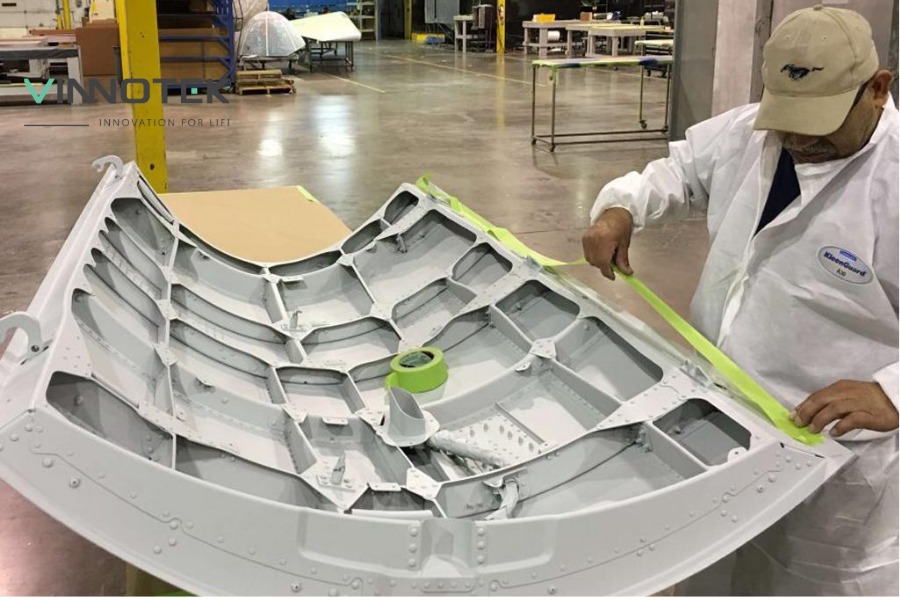

1. Masking Thủ Công – Bottleneck Ẩn Tốn Kém Nhất Trong Quy Trình Sơn Phủ
Masking có nhiệm vụ bảo vệ những khu vực không được phép tiếp xúc với sơn, lớp phủ hoặc hóa chất. Trong thực tế, kỹ thuật viên thường phải cắt băng dán theo biên dạng, ép sát mép và kiểm tra từng vị trí trước khi đưa chi tiết sang công đoạn tiếp theo.
Vấn đề đầu tiên là thời gian. Với những hình dạng phức tạp, một chi tiết có thể mất từ vài phút đến hàng chục phút chỉ để dán và cắt băng. Khi sản lượng tăng lên hàng trăm hoặc hàng nghìn chi tiết, thời gian này trở thành bottleneck đáng kể.
Vấn đề thứ hai là tính nhất quán. Chất lượng masking phụ thuộc nhiều vào kỹ năng và mức độ tập trung của người thực hiện. Cùng một sản phẩm nhưng đường ranh giới sơn có thể khác nhau giữa hai công nhân hoặc giữa hai ca làm việc.
Vấn đề cuối cùng là lãng phí vật liệu. Băng dán thường chỉ sử dụng một lần rồi bỏ, trong khi paint mask in 3D có thể được tái sử dụng nhiều lần nếu được thiết kế và chọn vật liệu phù hợp.
Thay vì dán từng đoạn băng thủ công, kỹ thuật viên chỉ cần đặt mask vào đúng vị trí, thực hiện sơn hoặc coating rồi tháo ra. Cách tiếp cận này giúp chuyển masking từ một thao tác phụ thuộc tay nghề sang một quy trình có tính lặp lại cao hơn.
2. Bằng Chứng Công Nghiệp – Số Liệu Đo Lường Thực Tế
Ba case study dưới đây cho thấy lợi ích của masking fixture in 3D đã được đo lường bằng thời gian và chi phí thực tế.

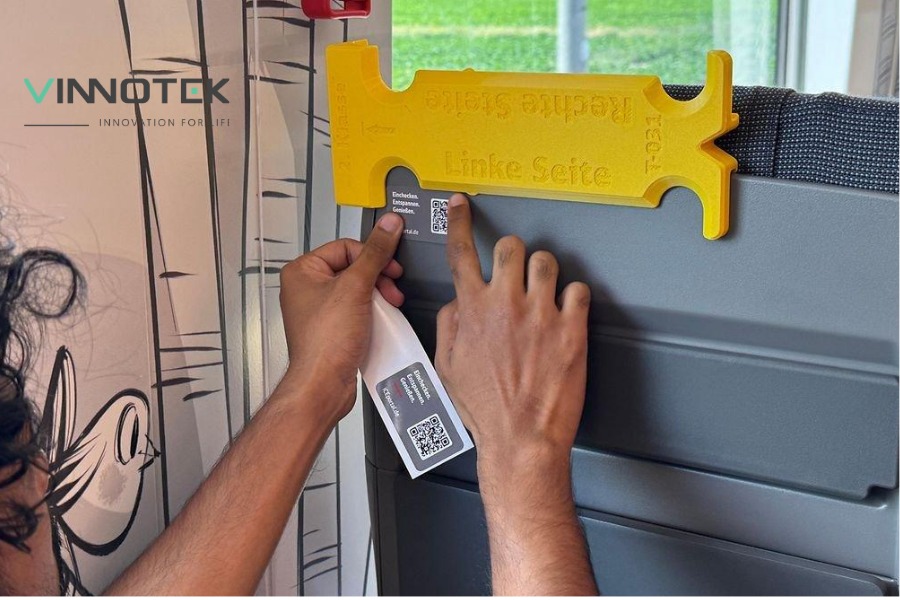

2.1 Deutsche Bahn – Sơn Toa Tàu Từ 30 Phút Xuống 2 Phút
Deutsche Bahn sử dụng đồ gá in 3D trong hoạt động bảo trì và phục hồi toa tàu ICE1.
Trong quá trình tân trang, các chi tiết nhựa được tháo ra, xử lý bề mặt và sơn lại. Trước đây, việc masking từng chi tiết có thể mất khoảng 30 phút.
Sau khi sử dụng stencil in 3D, thời gian giảm xuống còn khoảng 2 phút cho mỗi chi tiết, tương đương mức tiết kiệm khoảng 93%.
Lợi ích không chỉ đến từ tốc độ. Stencil được thiết kế theo đúng hình học sản phẩm nên vị trí che phủ được lặp lại giống nhau qua nhiều lần sử dụng.
Nguyên lý này hoàn toàn có thể áp dụng cho FDM với PETG hoặc ABS trên Raise3D, đặc biệt với paint mask, stencil và jig có hình học không yêu cầu độ phân giải cực cao.
2.2 Digi Electronics – Tiết Kiệm $123.750 Nhờ Hybrid Masking Fixture
Digi Electronics sử dụng conformal coating để bảo vệ các bo mạch điện tử, nhưng một số connector và linh kiện phải được giữ sạch khỏi lớp phủ.
Trước đây, kỹ thuật viên phải dán băng từng khu vực trước khi coating. Đây là thao tác lặp lại nhiều lần và tiêu tốn đáng kể thời gian lao động.
Digi chuyển sang phương án hybrid: sử dụng carrier hoặc fixture in 3D kết hợp với lượng băng dán ít hơn.
Kết quả, thời gian masking giảm khoảng 55 giây trên mỗi bo mạch. Khi nhân với sản lượng thực tế, mức tiết kiệm chi phí lao động được ghi nhận lên tới 123.750 USD.
Case study này cho thấy in 3D không nhất thiết phải loại bỏ hoàn toàn tape. Trong nhiều ứng dụng, giải pháp hiệu quả nhất là kết hợp fixture cứng với một lượng nhỏ vật liệu masking dùng một lần.
2.3 Productive Plastics – Stencil Đồng Đảm Bảo Đường Cắt Chính Xác
Productive Plastics cần phun lớp đồng dẫn điện lên một phần bề mặt của chi tiết.
Trước đây, kỹ thuật viên che vùng cần bảo vệ bằng băng rồi cắt biên theo phương pháp ước lượng bằng mắt. Cách làm này dễ tạo đường cắt không đồng đều và có nguy cơ làm xước lớp đồng.
Sau khi sử dụng stencil in 3D, đường viền masking được xác định trực tiếp theo hình học đã thiết kế.
Kỹ thuật viên đặt stencil lên chi tiết rồi cắt theo mép cố định, giúp đường biên nhất quán hơn và giảm nguy cơ làm xước bề mặt.
Đây là ví dụ điển hình cho việc một fixture đơn giản có thể chuẩn hóa thao tác mà không cần tự động hóa toàn bộ dây chuyền.
3. Vật Liệu Cho Paint Masking Fixture – PETG Và ABS Trên Raise3D
Vật liệu quyết định trực tiếp tuổi thọ, khả năng tháo lắp và mức độ tương thích của paint mask với sơn hoặc dung môi.
3.1 PETG – Tiêu Chuẩn Cho Hầu Hết Masking Application
PETG là lựa chọn phù hợp cho nhiều ứng dụng masking với sơn gốc nước, acrylic và những quy trình nhiệt độ vừa.
| Tính chất | PETG | Ý nghĩa với masking |
| Khả năng kháng hóa chất | Tốt với nhiều loại sơn gốc nước | Dễ vệ sinh và tái sử dụng |
| HDT | Khoảng 70–80°C | Phù hợp quy trình nhiệt độ vừa |
| Độ dẻo | Có đàn hồi nhẹ | Dễ snap-fit và tháo mask |
| Chất lượng bề mặt | Tương đối mịn | Hỗ trợ tạo đường biên rõ |
| Chi phí vật liệu | Thấp | Phù hợp sản xuất nhiều fixture |
PETG có độ dai tốt và không quá giòn, nên phù hợp với mask cần gài trực tiếp lên chi tiết.
Tuy nhiên, khả năng kháng hóa chất phải được kiểm tra với đúng hệ sơn. Một số dung môi mạnh như MEK hoặc acetone có thể ảnh hưởng đến PETG.
Với môi trường hóa chất mạnh hơn, ABS, ASA hoặc PC có thể phù hợp hơn tùy điều kiện thực tế.

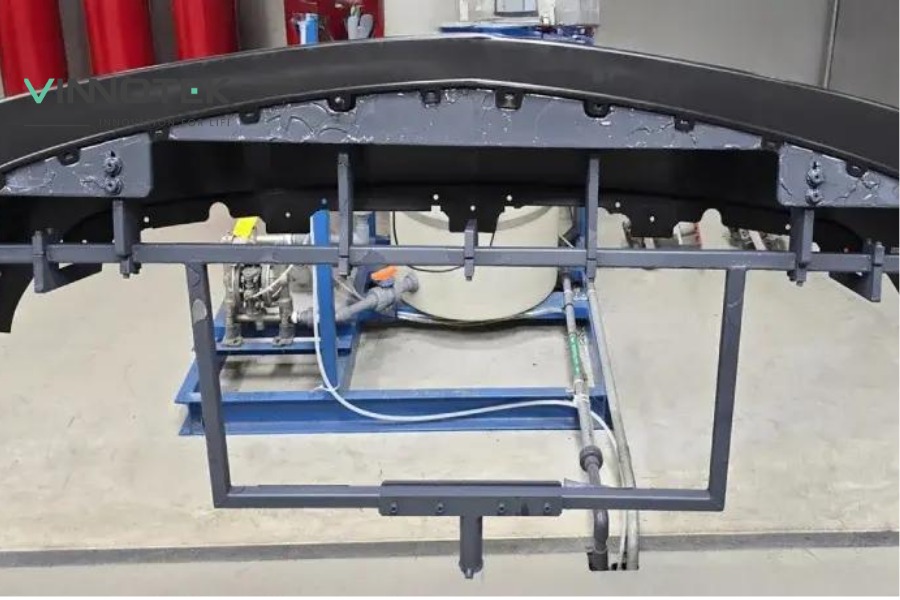

3.2 ABS – Cho Sơn Dung Môi Và Powder Coating Nhiệt Độ Cao Hơn
ABS có khả năng chịu nhiệt cao hơn PETG, với HDT thường nằm quanh 88–100°C tùy grade và điều kiện sử dụng.
Vật liệu phù hợp với một số quy trình sơn dung môi và powder coating có chu kỳ nhiệt ngắn trong phạm vi chịu nhiệt của fixture.
ABS còn dễ gia công sau in. Nếu cần khoan rộng lỗ, chỉnh chân đỡ hoặc sửa một feature nhỏ ngay tại xưởng, kỹ thuật viên có thể thực hiện tương đối dễ dàng.
ASA là lựa chọn tương tự nhưng có khả năng chống UV tốt hơn, phù hợp với fixture thường xuyên tiếp xúc ánh sáng hoặc sử dụng trong môi trường ngoài trời.
3.3 PC – Khi Powder Coating Nhiệt Độ Cao (>120°C)
Khi fixture phải đi cùng chi tiết qua lò curing, nhiệt độ làm việc trở thành tiêu chí lựa chọn vật liệu quan trọng nhất.
Polycarbonate có khả năng chịu nhiệt cao hơn PETG và ABS, phù hợp với các chu kỳ coating ở nhiệt độ trên 100°C khi điều kiện thực tế nằm trong giới hạn của vật liệu.
Với môi trường nhiệt cao hơn nữa, các polymer kỹ thuật như PPA CF có thể được xem xét nếu đặc tính hóa học và độ cứng phù hợp.
Tuy nhiên, trước khi triển khai, doanh nghiệp cần xác nhận nhiệt độ thực tế tại fixture, thời gian lưu trong lò và khả năng tiếp xúc trực tiếp với hóa chất coating.
4. Bốn Loại Đồ Gá Sơn Phủ Phổ Biến Nhất – Mapping Cụ Thể
Bốn nhóm dưới đây bao phủ phần lớn nhu cầu masking và coating trong nhà máy.

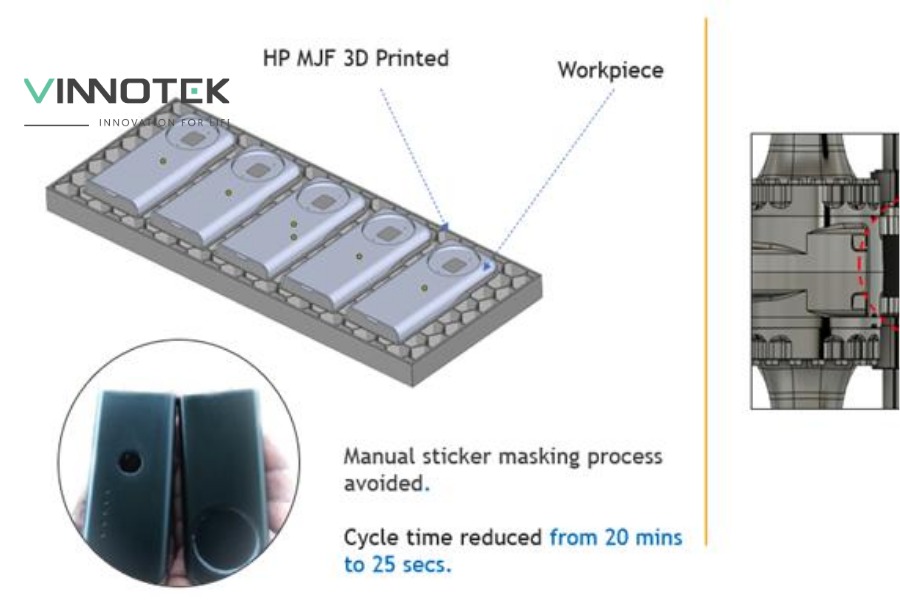

4.1 Paint Mask – Che Phủ Vùng Không Cần Sơn
Paint mask được thiết kế theo đúng hình học của khu vực cần bảo vệ, sau đó gài hoặc đặt trực tiếp lên sản phẩm trước khi phun sơn.
Ứng dụng phổ biến gồm vùng logo cần giữ màu khác, lỗ bắt vít, ren, mặt lắp ghép, seal groove và các feature không được phép có lớp sơn.
PETG phù hợp với dạng mask này nhờ độ đàn hồi nhẹ. Fixture có thể snap-fit vào chi tiết rồi tháo ra sau sơn mà không cần dùng quá nhiều lực.
Với vùng cần đường biên sắc nét, mép tiếp xúc phải được thiết kế đủ kín để hạn chế overspray lọt xuống phía dưới.

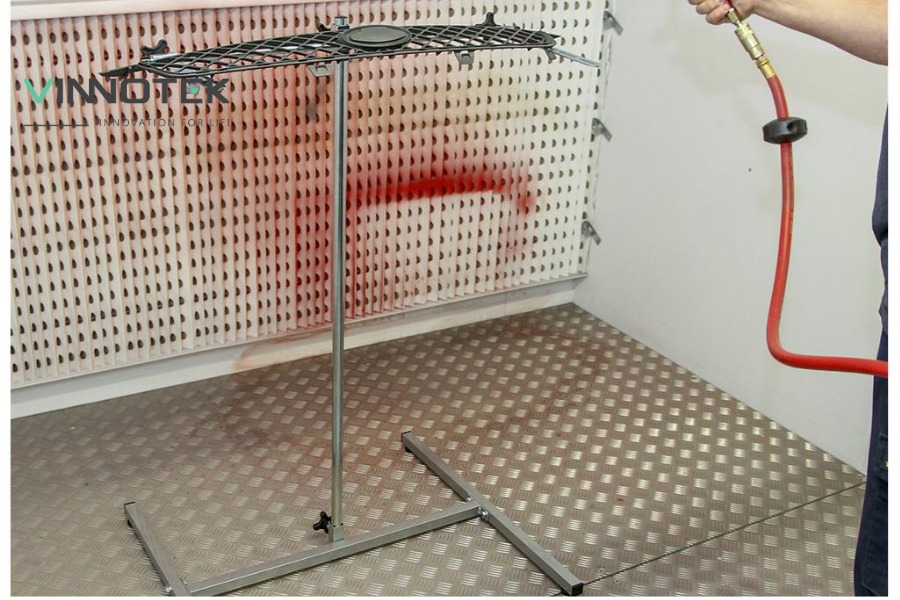

4.2 Spray Masking Stand – Giữ Chi Tiết Trong Tư Thế Phun Tối Ưu
Spray masking stand không chỉ che sơn mà còn giữ chi tiết ở đúng tư thế trong quá trình phun.
Fixture giúp kỹ thuật viên không phải cầm sản phẩm bằng tay, đồng thời đảm bảo góc phun và khoảng hở giống nhau giữa nhiều chu kỳ.
Ứng dụng phù hợp gồm bolt, screw, component nhỏ hoặc sản phẩm cần phun nhiều mặt trong cùng một lần setup.
Các feature bảo vệ ren, pin định vị và chân đỡ có thể được tích hợp ngay trong một thiết kế duy nhất.

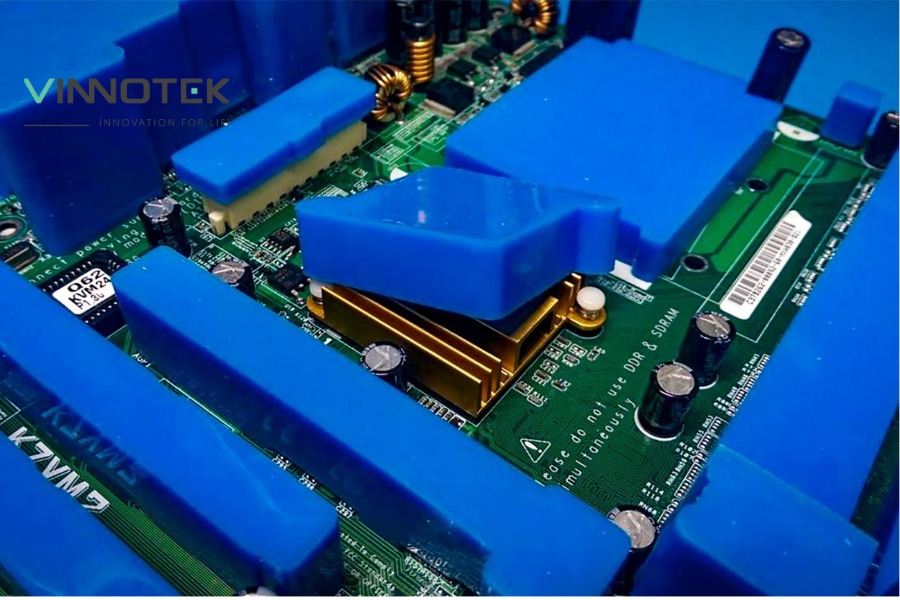

4.3 Coating Fixture – Giữ Chi Tiết Trong Dip Coating Và Flow Coating
Coating fixture giữ sản phẩm trong đúng vị trí khi nhúng vào bể hoặc đưa qua dòng coating.
Fixture cần có khả năng kháng hóa chất phù hợp với vật liệu phủ, đồng thời phải có điểm móc hoặc interface để gắn với rack, conveyor hay carrier.
Ứng dụng gồm conformal coating cho PCB, anti-corrosion coating cho hardware nhỏ và một số quy trình powder coating.
Trong trường hợp tiếp xúc hóa chất kéo dài, lựa chọn vật liệu cần dựa trên thử nghiệm tương thích chứ không chỉ theo thông số cơ học.

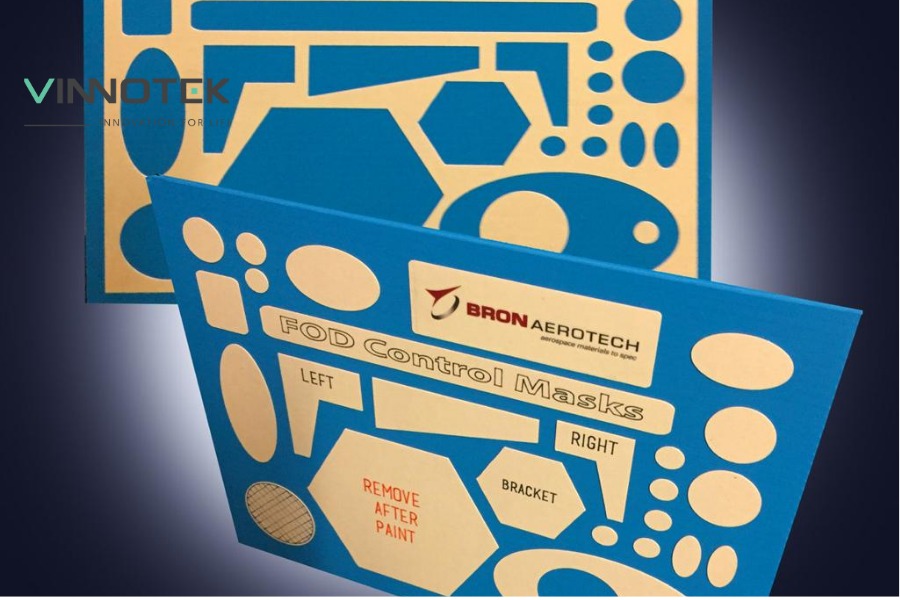

4.4 Stencil – Tạo Đường Ranh Giới Sơn Chính Xác
Stencil được đặt trực tiếp lên bề mặt để xác định vùng phun sơn hoặc vùng cần cắt tape theo hình dạng cụ thể.
Thiết kế có thể sử dụng cho logo, chữ, numbering, stripe hoặc đường phân chia màu.
Ưu điểm là đường ranh giới được tạo từ CAD nên không phụ thuộc vào khả năng cắt thủ công của người thực hiện.
Khi model thay đổi, doanh nghiệp chỉ cần cập nhật file và in stencil mới thay vì chế tạo tooling phức tạp.

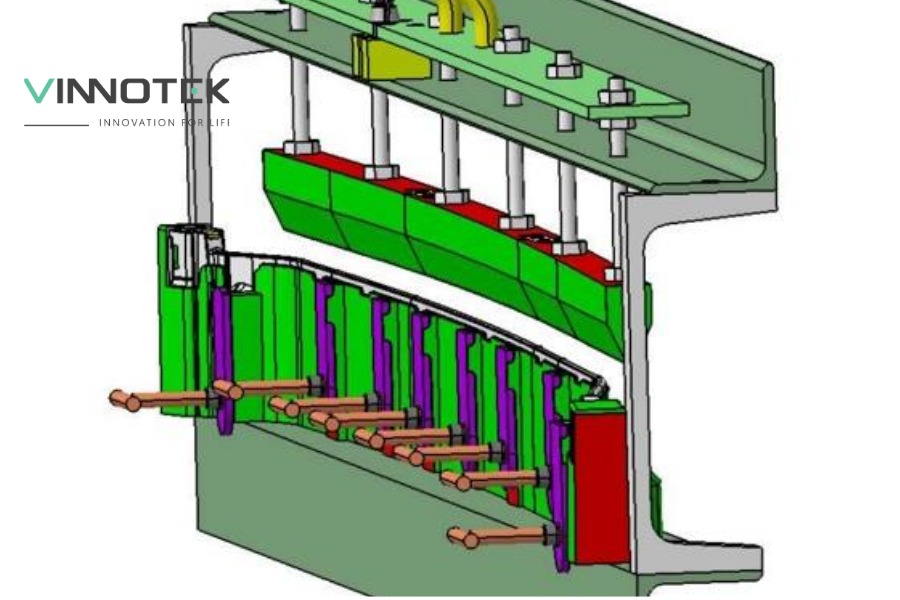

5. Nguyên Tắc Thiết Kế DfAM Cho Paint Masking Fixture
Nguyên tắc 1 – Tạo seal line rõ và hạn chế gap: Mép tiếp xúc giữa mask và sản phẩm cần đủ kín để ngăn sơn chui xuống dưới. Thiết kế slight taper có thể giúp tạo line contact tập trung hơn thay vì ép toàn bộ bề mặt.
Nguyên tắc 2 – Tính đến co ngót và giãn nở nhiệt: PETG và ABS có thể co lại sau khi nguội và tiếp tục giãn khi gặp nhiệt. Những mask cần fit chặt phải được bù dung sai trong CAD, đặc biệt nếu fixture đi qua lò curing.
Nguyên tắc 3 – Tích hợp quick-release feature: Tab, handle hoặc vùng grip giúp kỹ thuật viên tháo mask nhanh sau sơn mà không cần dùng dao hoặc tua vít có thể làm xước bề mặt.
Nguyên tắc 4 – Thêm vent nếu có vùng kín: Mask che cavity lớn có thể giữ lại không khí. Vent nhỏ giúp cân bằng áp suất và hạn chế việc mask bị nâng lên khỏi seal line.
Nguyên tắc 5 – Color coding cho nhiều fixture: Sử dụng filament khác màu cho từng model hoặc từng công đoạn giúp giảm nguy cơ lắp nhầm trên dây chuyền. Đây là cách đơn giản nhưng hiệu quả để trực quan hóa tooling.
6. Raise3D Pro3 HS – Platform Tối Ưu Cho Masking Fixture Production
Raise3D Pro3 HS phù hợp với paint masking fixture nhờ vùng tạo mẫu đủ lớn, khả năng xử lý nhiều vật liệu và tốc độ in cao.
- Hyper FFF hỗ trợ giảm thời gian sản xuất: Masking fixture thường cần nhiều bộ để luân phiên giữa sử dụng, vệ sinh và dự phòng. Khả năng in nhanh giúp doanh nghiệp chủ động tạo thêm fixture trong thời gian ngắn.
- Build volume phù hợp ứng dụng công nghiệp: Pro3 HS có vùng tạo mẫu 300 × 300 × 300 mm, đáp ứng phần lớn paint mask và coating fixture. Pro3 Plus HS tăng chiều cao Z lên 605 mm, phù hợp với chi tiết dài hoặc batch nhiều fixture nhỏ.
- Hệ thống dual extrusion tăng tính linh hoạt: Hai đầu đùn cho phép sử dụng support riêng hoặc phối hợp các vật liệu trong cùng một build khi thiết kế yêu cầu.
Với các nhà máy có nhiều SKU, file fixture có thể được lưu số hóa. Khi cần thay thế hoặc tăng số lượng, chỉ việc chọn file và sản xuất lại thay vì lưu kho nhiều bộ tooling cồng kềnh.
7. So Sánh Kinh Tế: 3D Printed Mask vs Băng Dán Thủ Công
| Tiêu chí | Băng dán thủ công | Raise3D PETG/ABS Mask |
| Thời gian masking mỗi chi tiết | Khoảng 5–30 phút | Có thể giảm xuống vài chục giây |
| Tính nhất quán | Phụ thuộc người thao tác | Lặp lại theo cùng hình học |
| Chi phí vật liệu | Dùng một lần | Có thể tái sử dụng nhiều lần |
| Thay đổi thiết kế | Không cần tooling | Chỉnh CAD và in lại |
| Yêu cầu đào tạo | Cần kỹ năng cắt/dán | Quy trình đơn giản hơn |
| Mask mới | Không cần thiết kế riêng | Cần CAD và thời gian in |
| ROI tham khảo | Khó định lượng | Deutsche Bahn giảm 93% thời gian |
Băng dán vẫn phù hợp với sản lượng thấp, sản phẩm thay đổi liên tục hoặc hình học không lặp lại.
Tuy nhiên, khi cùng một thao tác masking được thực hiện hàng trăm lần, fixture in 3D có thể mang lại lợi ích rõ ràng về thời gian và tính ổn định.
Trong nhiều trường hợp, giải pháp hybrid giữa fixture và một lượng nhỏ tape sẽ hiệu quả hơn việc cố gắng loại bỏ hoàn toàn băng dán.
8. Vinnotek – Đối Tác Phân Phối Chính Thức Raise3D Tại Việt Nam
Vinnotek là đơn vị phân phối chính thức Raise3D tại Việt Nam, cung cấp giải pháp in 3D đồ gá sơn và phun phủ cho nhà máy sản xuất, finishing shop và doanh nghiệp xử lý bề mặt.
Raise3D Pro3 HS và Pro3 Plus HS hỗ trợ PETG, ABS, ASA, PC cùng nhiều vật liệu kỹ thuật phù hợp với paint mask, stencil và coating fixture.
Vinnotek hỗ trợ doanh nghiệp thiết kế DfAM cho seal line, quick-release feature, color coding và các interface phục vụ thao tác trên dây chuyền. Đội ngũ kỹ thuật cũng tư vấn lựa chọn vật liệu dựa trên loại sơn, dung môi, nhiệt độ curing và số lần tái sử dụng mong muốn.
📞 Liên hệ Vinnotek để được tư vấn thiết kế masking fixture theo quy trình sơn phủ
Kết Luận
In 3D đồ gá sơn phủ paint mask fixture là một trong những ứng dụng manufacturing aid dễ đo lường hiệu quả nhất vì thời gian masking có thể được so sánh trực tiếp trước và sau khi triển khai.
Deutsche Bahn đã giảm thời gian masking từ khoảng 30 phút xuống 2 phút. Digi Electronics ghi nhận mức tiết kiệm 123.750 USD từ việc rút ngắn thao tác masking PCB. Productive Plastics sử dụng stencil để loại bỏ việc cắt đường biên bằng mắt và tăng tính nhất quán.
Raise3D Pro3 HS kết hợp PETG, ABS hoặc PC giúp doanh nghiệp tạo mask, stencil và coating fixture nhanh, dễ thay đổi theo từng model và có thể tái sử dụng nhiều lần.
Điểm quan trọng không phải là thay thế mọi cuộn băng dán trong nhà máy, mà là xác định những thao tác masking lặp lại đủ nhiều để chuyển thành tooling số hóa.
Với Raise3D cùng dịch vụ tư vấn, thiết kế và in thử, Vinnotek giúp doanh nghiệp tại Việt Nam từng bước chuẩn hóa quy trình masking, giảm thời gian thao tác và nâng cao tính nhất quán trong công đoạn sơn phủ.
