Đồ gá kiểm tra và đo lường không chỉ có nhiệm vụ giữ chi tiết mà còn phải duy trì vị trí, phương hướng và hệ chuẩn trong suốt quá trình đo. Nếu fixture bị biến dạng do nhiệt độ hoặc độ ẩm, kết quả CMM có thể sai lệch dù máy đo vẫn hoạt động chính xác.
Trong bài viết này, Vinnotek phân tích giải pháp in 3D đồ gá kiểm tra CMM bằng Raise3D E2CF với vật liệu CF-Nylon có hệ số giãn nở nhiệt thấp. Với những fixture cần lỗ nhỏ, rãnh hẹp hoặc bề mặt tham chiếu mịn, UnionTech SLA là công nghệ bổ trợ phù hợp hơn.
1. CMM Fixture Và Inspection Fixture – Yêu Cầu Kỹ Thuật Khắt Khe Nhất Trong Manufacturing

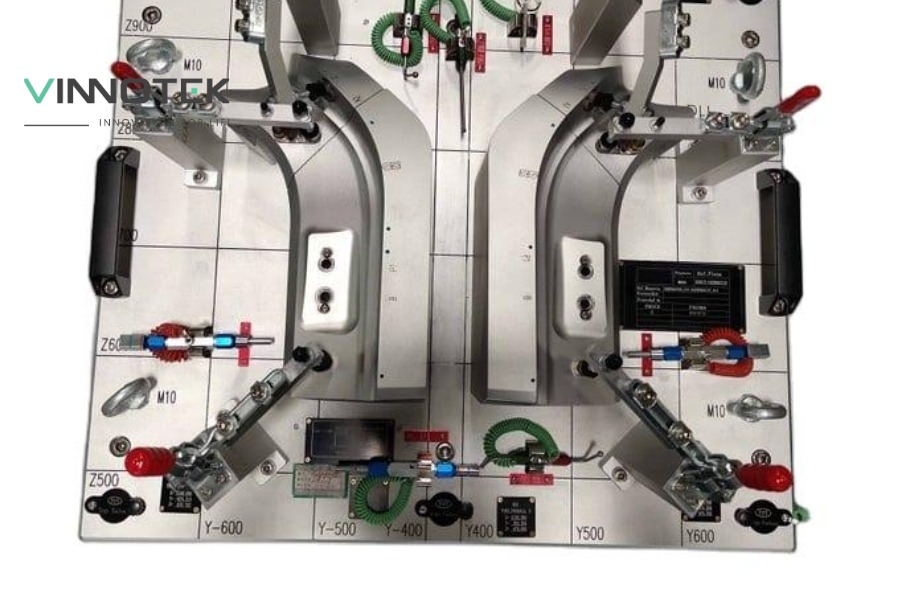

CMM fixture có nhiệm vụ giữ chi tiết tại đúng vị trí và phương hướng trong khi đầu dò quét bề mặt để xác định kích thước, hình học và dung sai. Inspection fixture cũng dựa trên các datum cụ thể để hỗ trợ kiểm tra trực quan hoặc kiểm tra go/no-go.
Khác với đồ gá lắp ráp thông thường, sai lệch của inspection fixture có thể được truyền trực tiếp vào kết quả đo. Vì vậy, độ cứng, khả năng chống ẩm và độ ổn định kích thước theo nhiệt độ là những tiêu chí cần được xem xét ngay từ khi lựa chọn vật liệu.
Một thông số đặc biệt quan trọng là CTE – hệ số giãn nở nhiệt. CTE thể hiện mức độ thay đổi kích thước của vật liệu khi nhiệt độ thay đổi. Giá trị này càng cao, fixture càng dễ dịch chuyển khỏi vị trí chuẩn khi môi trường đo không được kiểm soát tuyệt đối.
Nhôm 6061 có CTE khoảng 23,6 ppm/°C và thường được sử dụng cho đồ gá kiểm tra. Tuy nhiên, carbon fiber và polymer gia cường carbon cũng có thể đạt độ ổn định nhiệt tương đương, trong khi nhẹ hơn và dễ sản xuất theo hình học tùy chỉnh.
Vinnotek cung cấp Raise3D E2CF cho phần thân fixture cần độ cứng và CTE thấp, kết hợp UnionTech SLA cho các feature nhỏ cần độ phân giải và bề mặt cao.
2. CTE – Lý Do Tại Sao CF-Nylon Vượt Trội Unreinforced Polymer Cho CMM Fixture

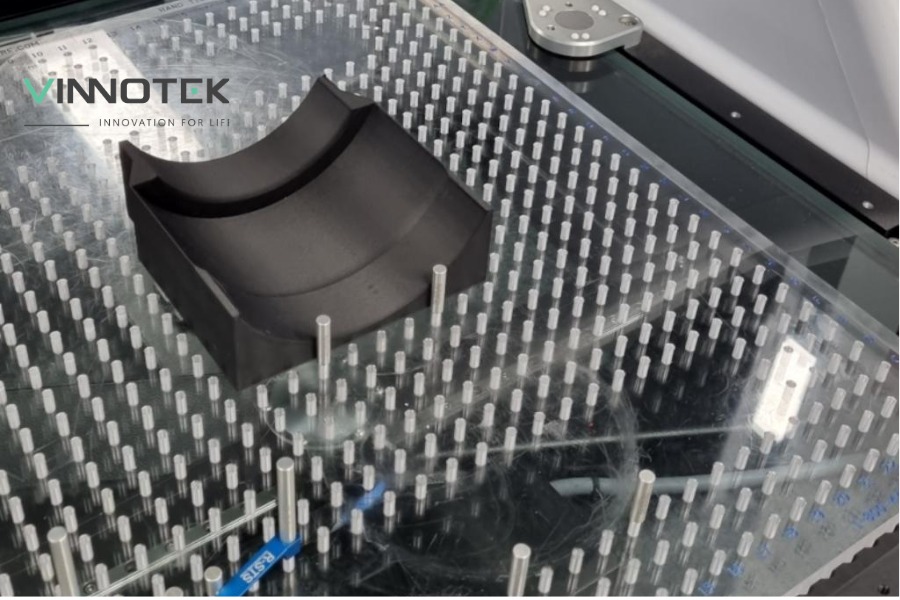

Nylon nguyên bản có nhiều ưu điểm như nhẹ, bền và dễ in, nhưng hệ số giãn nở nhiệt tương đối cao. Khi được gia cường bằng sợi carbon, độ cứng và độ ổn định kích thước của vật liệu được cải thiện đáng kể.
Đây là lý do CF-Nylon phù hợp với đồ gá đo lường hơn nylon không gia cường. Tuy nhiên, hướng sợi, hướng in và quy trình annealing vẫn cần được kiểm soát để vật liệu phát huy đúng đặc tính.
2.1 CTE Data – Định Lượng Từ Nghiên Cứu Khoa Học
Các nghiên cứu cho thấy nylon không gia cường có hệ số giãn nở nhiệt cao hơn đáng kể so với nhôm. Trong khi đó, nylon gia cường sợi carbon có tính dị hướng và đạt CTE thấp nhất theo hướng sợi hoặc hướng đường in.
| Vật liệu | CTE tham khảo | So với nhôm |
| CF-Nylon theo hướng 0° | Khoảng 14-22 ppm/°C | Gần tương đương |
| Nylon không gia cường | Khoảng 80-100 ppm/°C | Cao hơn 3,5-4,5 lần |
| Aluminum 6061 | Khoảng 23,6 ppm/°C | Mốc tham chiếu |
| Invar | Khoảng 1,2 ppm/°C | Thấp hơn nhiều |
| CFRP sợi liên tục | Gần 0 ppm/°C | Gần như không giãn nở |
Kết quả cho thấy việc bổ sung sợi carbon giúp thu hẹp đáng kể chênh lệch CTE giữa polymer và nhôm. Với fixture có kích thước vừa và được thiết kế đúng hướng in, CF-Nylon có thể duy trì độ ổn định phù hợp với nhiều ứng dụng kiểm tra công nghiệp.
Ngược lại, nylon không gia cường dễ thay đổi kích thước khi nhiệt độ biến động. Điều này có thể gây dịch chuyển datum, lỏng vị trí bắt vít hoặc tạo sai lệch tại vùng tiếp xúc giữa polymer và kim loại.
2.2 Ý Nghĩa Thực Tế Cho CMM Fixture
Giả sử một fixture dài 200 mm làm việc trong môi trường có chênh lệch nhiệt độ 10°C. Với nylon không gia cường có CTE khoảng 80 ppm/°C, mức thay đổi kích thước có thể đạt khoảng 0,16 mm.
Sai lệch này lớn hơn nhiều so với dung sai ±0,05 mm của một số chi tiết chính xác. Khi đó, kết quả đo không còn phản ánh đúng kích thước thực tế của sản phẩm.
Nếu sử dụng PA12 CF với CTE khoảng 22 ppm/°C theo hướng in phù hợp, mức thay đổi chỉ còn khoảng 0,044 mm. Giá trị này gần với mức thay đổi của nhôm 6061 trong cùng điều kiện.
Như vậy, CF-Nylon có thể thay thế nhôm trong nhiều CMM fixture và inspection fixture, với điều kiện hướng in được bố trí song song với kích thước quan trọng và sản phẩm được annealing sau in. Nylon không gia cường không nên được sử dụng cho các fixture yêu cầu độ ổn định nhiệt cao.
3. Raise3D E2CF – Platform Tối Ưu Cho CF-Nylon Inspection Fixture

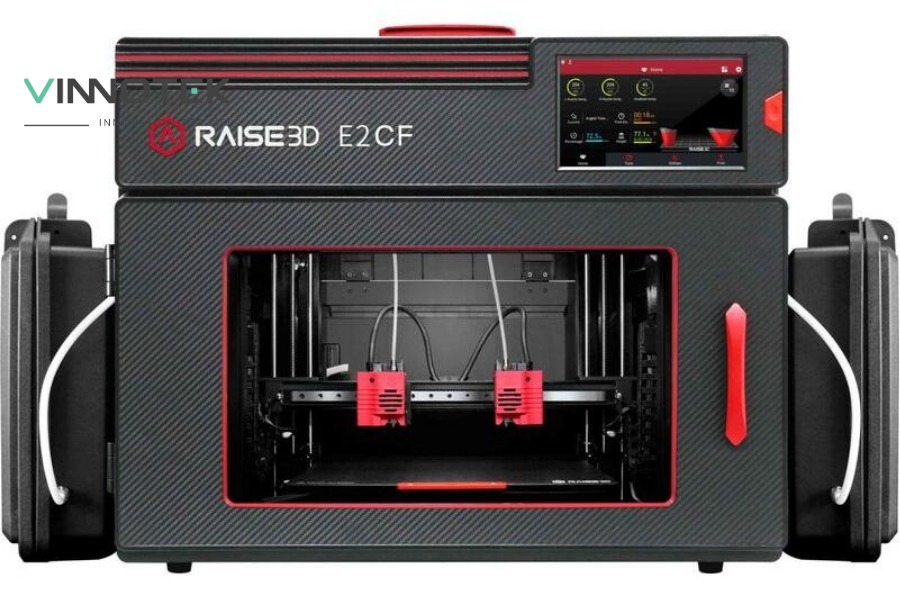

Raise3D E2CF được phát triển riêng cho các vật liệu composite gia cường sợi carbon. Máy được trang bị đầu phun chống mài mòn, hộp vật liệu kín và hệ thống IDEX, phù hợp với việc sản xuất fixture kỹ thuật có yêu cầu ổn định lâu dài.
3.1 Tại Sao E2CF, Không Phải Máy Thông Thường?
Filament gia cường sợi carbon có tính mài mòn cao và nhanh làm hỏng đầu phun đồng thông thường. Khi đường kính nozzle thay đổi trong quá trình sử dụng, kích thước đường đùn cũng thay đổi, ảnh hưởng trực tiếp đến độ chính xác của fixture.
Raise3D E2CF sử dụng đầu phun silicon carbide có khả năng chống mài mòn tốt. Hệ thống đã được ghi nhận vẫn duy trì chất lượng ổn định sau thời gian dài in vật liệu carbon fiber.
PA12 CF cũng là vật liệu hút ẩm. Nếu filament hấp thụ nước, bề mặt bản in có thể xuất hiện bọt khí, độ bám lớp giảm và kích thước khó kiểm soát. Hai hộp vật liệu kín của E2CF giúp duy trì điều kiện filament ổn định trong suốt quá trình in.
Hệ thống hai đầu đùn độc lập IDEX còn cho phép kết hợp CF-Nylon với vật liệu support phù hợp. Việc tháo support trở nên nhẹ nhàng hơn, hạn chế làm hỏng các thành mỏng hoặc feature định vị của fixture.
3.2 PA12 CF – Vật Liệu Tiêu Chuẩn Cho CMM Fixture

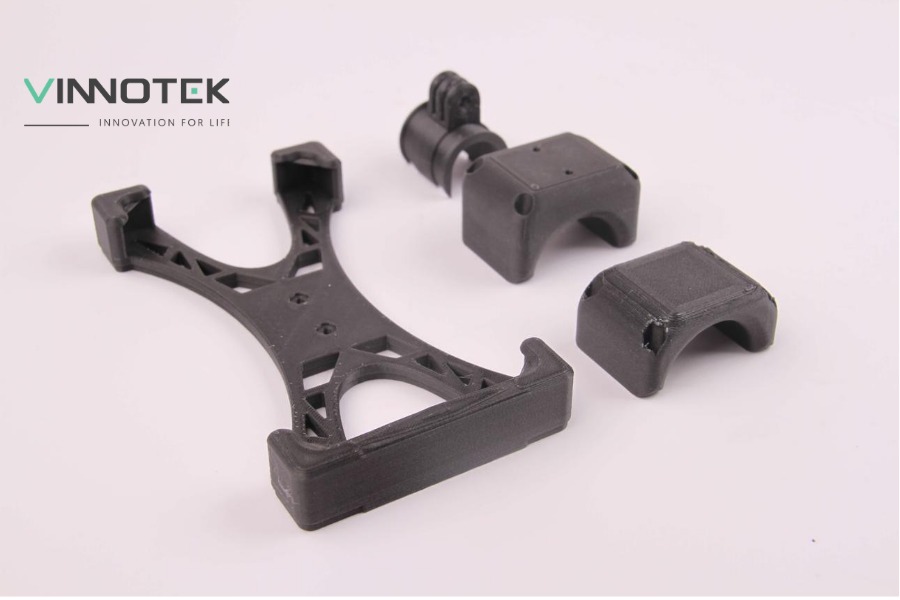

Raise3D Industrial PA12 CF+ là vật liệu polyamide gia cường sợi carbon, cân bằng giữa độ cứng, độ bền và khả năng ổn định kích thước.
| Thông số | Raise3D PA12 CF+ |
| Độ bền kéo | Khoảng 72 MPa |
| Độ bền va đập | Khoảng 12,5 kJ/m² |
| CTE theo hướng in phù hợp | Khoảng 14-22 ppm/°C |
| Khả năng hút ẩm | Thấp hơn PA6 và PA66 |
| Độ ổn định kích thước | Tốt sau annealing |
| Bề mặt | Phù hợp với thân đồ gá và vùng tiếp xúc thông thường |
PA12 CF phù hợp với thân CMM fixture, datum block, bracket và các chi tiết cần chịu lực nhưng vẫn phải nhẹ để kỹ thuật viên dễ thao tác trên bàn đo.
Sau khi in, fixture nên được annealing để giải phóng ứng suất nội và ổn định cấu trúc vật liệu. Với chi tiết nhỏ dưới 50 mm, có thể xử lý trong khoảng 6-8 giờ ở 80°C. Chi tiết lớn hơn có thể cần nhiệt độ khoảng 100°C trong ít nhất 12 giờ.
Quy trình thực tế cần được kiểm tra theo kích thước, hình học và hướng dẫn của nhà sản xuất vật liệu. Việc annealing không đúng có thể gây co ngót hoặc cong vênh ngoài dự kiến.
3.3 PET CF – Alternative Cho Fixture Cần Heat Resistance Cao Hơn

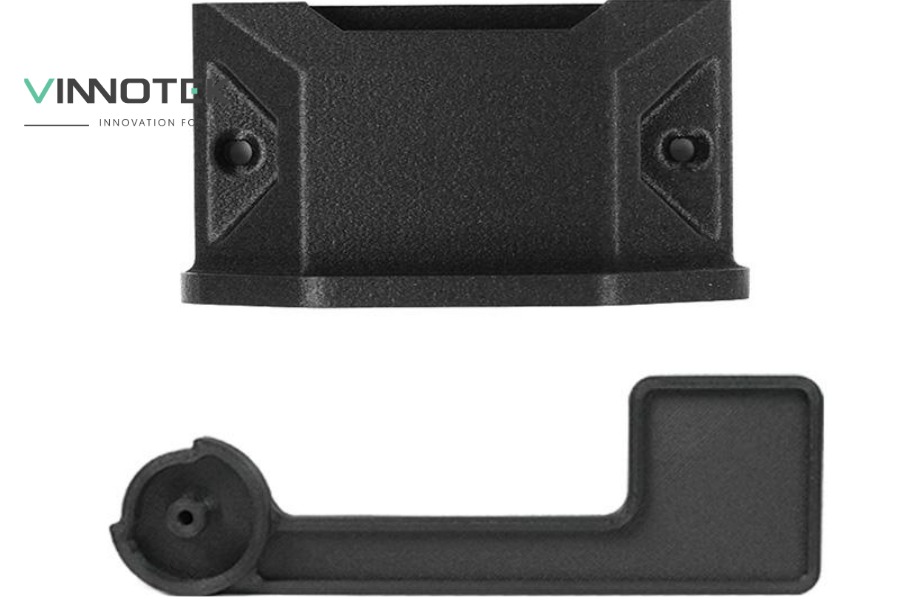

Raise3D Industrial PET CF là vật liệu PET gia cường khoảng 15% sợi carbon, có độ cứng, khả năng chịu nhiệt và độ ổn định kích thước cao.
So với nylon, PET CF có khả năng hút ẩm thấp hơn, giúp quá trình lưu trữ và vận hành dễ kiểm soát hơn. Vật liệu cũng có thể chịu nhiệt lên đến khoảng 150°C trong điều kiện phù hợp.
PET CF phù hợp với inspection fixture đặt gần nguồn nhiệt, trạm kiểm tra trong ngành ô tô hoặc khu vực sản xuất có nhiệt độ cao. Tuy nhiên, kỹ sư vẫn cần đánh giá CTE, tải trọng và nhiệt độ làm việc thực tế trước khi lựa chọn.
4. UnionTech SLA – Feature Nhỏ Precision Cao Cho Inspection Fixture
CF-Nylon phù hợp với thân fixture lớn nhưng bị giới hạn bởi đường kính nozzle và chiều rộng đường đùn. Khi thiết kế có locating pin nhỏ, rãnh hẹp hoặc bề mặt tiếp xúc mịn, UnionTech SLA mang lại độ phân giải tốt hơn.
4.1 Tại Sao SLA Cho Precision Feature?
Với nozzle 0,4 mm, FDM thường cần thành dày tối thiểu khoảng 0,8-1,2 mm để đảm bảo cấu trúc ổn định. Những lỗ nhỏ, pin mảnh và rãnh hẹp cũng có thể bị sai lệch do dòng vật liệu và đường layer.

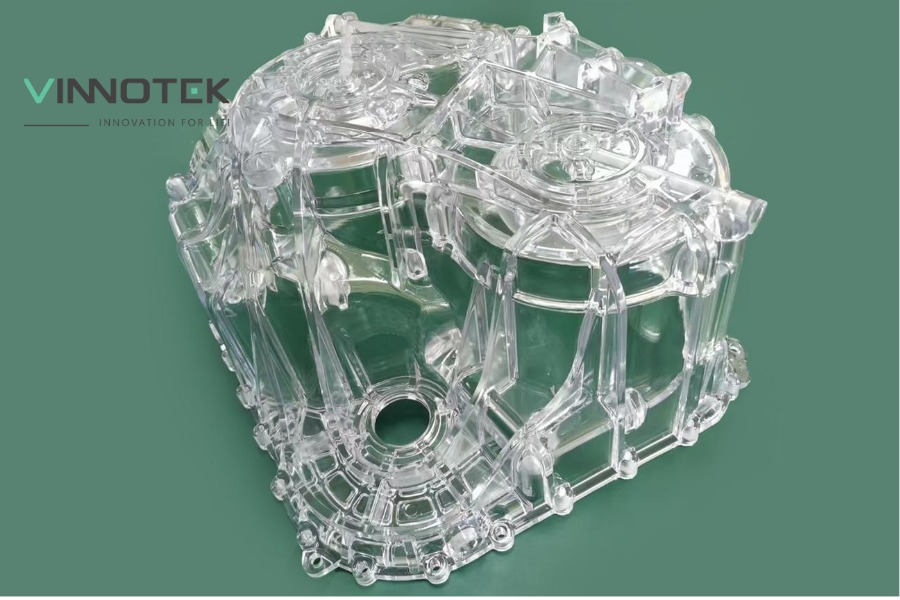

UnionTech SLA sử dụng laser để đóng rắn resin theo từng lớp mỏng, đạt độ phân giải bên khoảng 0,05-0,1 mm. Công nghệ có thể thể hiện feature xuống khoảng 0,3 mm tùy hình học và vật liệu.
Bề mặt sau in có độ nhám khoảng Ra ≤3,5 μm, phù hợp với vùng tiếp xúc hoặc datum cần độ mịn cao hơn FDM. Độ chính xác kích thước khoảng ±0,1 mm đáp ứng nhiều loại inspection fixture thông thường.
SLA không thay thế hoàn toàn CF-Nylon vì resin có CTE cao hơn và không phù hợp với phần thân fixture kích thước lớn cần ổn định nhiệt. Công nghệ này nên được sử dụng tại các vị trí cần độ phân giải cao.
4.2 Ứng Dụng SLA Trong Inspection Fixture
Go/no-go gauge có feature nhỏ là ứng dụng phù hợp với SLA. Các pin hoặc lỗ kiểm tra có đường kính từ 0,5-2 mm khó được thể hiện chính xác bằng FDM nhưng có thể tạo hình rõ hơn bằng resin.
Reference surface contact pad cần bề mặt mịn để giảm sai số tiếp xúc giữa fixture và chi tiết. SLA giúp hạn chế dấu layer và tạo vùng tựa ổn định hơn.

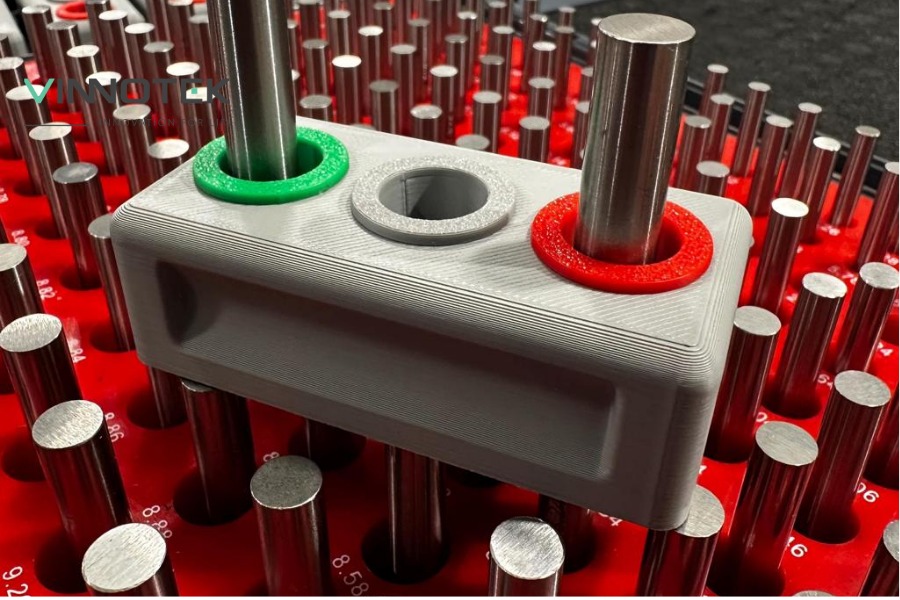

Locating dowel và alignment feature có đường kính dưới 3 mm cũng phù hợp với SLA. Các insert này có thể được in riêng rồi lắp vào thân fixture CF-Nylon.
Transparent visual template được in bằng resin trong suốt, cho phép kỹ thuật viên quan sát vị trí feature hoặc đường biên của sản phẩm trong quá trình kiểm tra trực quan.
5. Framework Chọn Công Nghệ: CF-Nylon FDM Hay SLA?
| Loại fixture hoặc feature | Raise3D E2CF CF-Nylon | UnionTech SLA |
| CMM holding fixture lớn | Rất phù hợp | Hạn chế |
| Structural body trên 100 mm | Rất phù hợp | Hạn chế |
| Datum reference block | Phù hợp | Phù hợp |
| Go/no-go gauge nhỏ | Hạn chế | Rất phù hợp |
| Locating pin dưới 3 mm | Hạn chế | Rất phù hợp |
| Reference contact surface | Cần xử lý thêm | Bề mặt mịn hơn |
| Fine slot và feature hẹp | Không tối ưu | Rất phù hợp |
| Template trong suốt | Không phù hợp | Rất phù hợp |
| Độ ổn định nhiệt | Tốt với CF-Nylon | Thấp hơn |
| CMM nhạy với nhiệt độ | Ưu tiên | Chỉ dùng cho insert nhỏ |

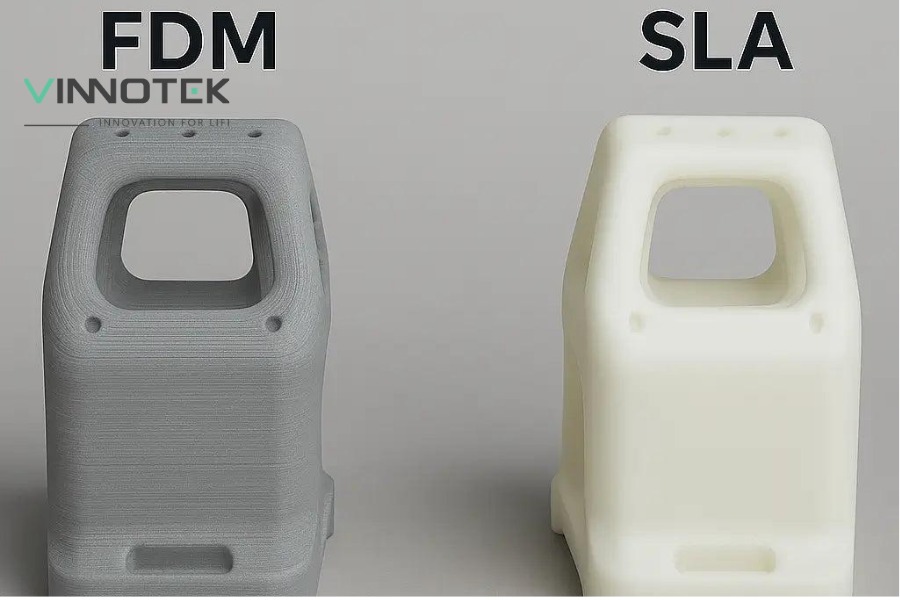

Giải pháp hiệu quả nhất trong nhiều trường hợp là kết hợp hai công nghệ. Thân fixture được in bằng CF-Nylon để đảm bảo độ cứng, khối lượng nhẹ và CTE thấp, trong khi các locating pin, contact pad hoặc insert nhỏ được sản xuất bằng SLA.
Kỹ sư có thể thiết kế sẵn pocket trên phần thân, sau đó gắn insert SLA bằng epoxy hoặc cơ cấu cơ khí. Cách tiếp cận này khai thác đúng ưu điểm của từng công nghệ mà không cần sản xuất toàn bộ fixture bằng một vật liệu duy nhất.
6. Case Study Kỹ Thuật – PA12 CF Dimensional Stability Validation

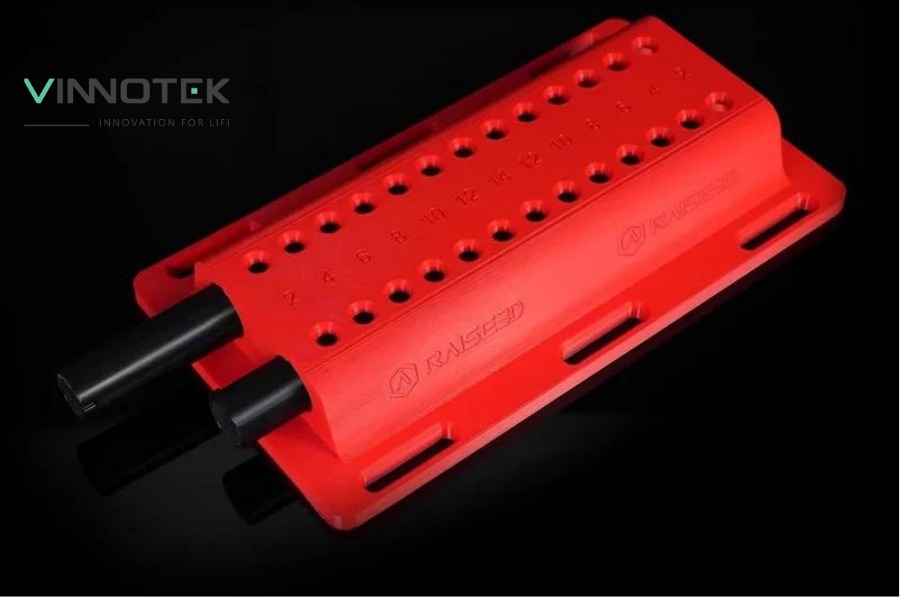

Các mẫu PA12 CF được sản xuất trên Raise3D E2CF đã được sử dụng để minh họa checking fixture có lỗ căn chỉnh, số thứ tự và vị trí lắp ghép rõ ràng.
Bản in cho thấy độ phẳng, chất lượng bề mặt và độ ổn định phù hợp với nhiều ứng dụng fixture công nghiệp. Khi kết hợp với quá trình annealing, PA12 CF có thể duy trì kích thước tốt hơn trong quá trình sử dụng lâu dài.
Các thử nghiệm cũng ghi nhận E2CF duy trì chất lượng bản in composite ổn định, hạn chế ghosting và ringing. Điều này quan trọng với fixture có nhiều lỗ, cạnh tham chiếu và bề mặt cần lặp lại giữa các lần in.
Kết hợp dữ liệu CTE của CF-PA theo hướng 0° với kết quả ứng dụng thực tế cho thấy PA12 CF là lựa chọn khả thi cho inspection fixture, miễn là doanh nghiệp kiểm soát hướng in, độ ẩm vật liệu và quy trình xử lý sau in.
7. Economics: CF-Nylon Inspection Fixture vs Aluminum CNC
| Tiêu chí | Aluminum CNC Fixture | CF-Nylon E2CF kết hợp SLA |
| Lead time | Khoảng 1-3 tuần | Khoảng 1-3 ngày |
| Chi phí tham khảo | 5-20 triệu đồng | Khoảng 300.000-2 triệu đồng |
| Thay đổi thiết kế | Gia công lại | Chỉnh file và in lại |
| Khối lượng | Nặng hơn | Nhẹ, dễ thao tác |
| Độ ổn định nhiệt | Tốt | Gần tương đương khi thiết kế đúng |
| Feature nhỏ | Gia công CNC tốt | SLA phù hợp |
| Cập nhật thiết kế | Tốn thêm thời gian | Có thể tái sản xuất nhanh |
Nhôm CNC vẫn phù hợp với fixture sử dụng lâu dài, chịu tải lớn hoặc có dung sai rất chặt. Tuy nhiên, CF-Nylon mang lại lợi thế rõ rệt với đồ gá tùy chỉnh, sản lượng thấp và thiết kế thường xuyên thay đổi.
Khi cần đồng thời độ cứng và feature nhỏ, giải pháp hybrid CF-Nylon kết hợp SLA giúp giảm chi phí nhưng vẫn duy trì chức năng đo lường cần thiết.
8. Vinnotek – Đối Tác Phân Phối Chính Thức Raise3D Và UnionTech Tại Việt Nam
Vinnotek là đơn vị phân phối chính thức Raise3D và UnionTech tại Việt Nam, cung cấp giải pháp in 3D đồ gá kiểm tra CMM cho phòng QC và doanh nghiệp sản xuất.
Raise3D E2CF kết hợp PA12 CF, PA12 CF+, PET CF hoặc PPA CF phù hợp với thân fixture cần độ cứng và CTE thấp. UnionTech RSPro với standard resin và tough resin đáp ứng các insert, pin, rãnh nhỏ và bề mặt tham chiếu cần độ phân giải cao.
Vinnotek hỗ trợ khách hàng thiết kế DfAM, lựa chọn hướng infill theo kích thước quan trọng, xây dựng quy trình annealing và kết hợp insert SLA trong thân fixture CF-Nylon.
📞 Liên hệ Vinnotek để được tư vấn đồ gá CMM và inspection fixture theo hình học, dung sai của sản phẩm.
Kết Luận
In 3D đồ gá kiểm tra CMM không chỉ giúp giảm chi phí mà còn cho phép doanh nghiệp lựa chọn vật liệu phù hợp với yêu cầu ổn định kích thước. So với nylon không gia cường, CF-Nylon có CTE thấp hơn đáng kể và có thể đạt mức gần tương đương nhôm theo hướng in phù hợp.
Raise3D E2CF với PA12 CF phù hợp với thân CMM fixture cần độ cứng, khối lượng nhẹ và ổn định nhiệt. UnionTech SLA đáp ứng các feature nhỏ, locating pin và bề mặt tiếp xúc cần độ phân giải cao.
Với những fixture vừa cần kích thước lớn vừa có chi tiết chính xác, phương án kết hợp thân CF-Nylon và insert SLA mang lại sự cân bằng tốt giữa hiệu suất, chi phí và thời gian sản xuất. Vinnotek cung cấp cả hai hệ công nghệ cùng dịch vụ tư vấn, in thử và hỗ trợ kỹ thuật tại Việt Nam.
