Các chi tiết như hinge gập cánh, wing fitting, connector, actuator bracket hay cơ cấu khóa trên UAV thường có kích thước nhỏ nhưng phải đáp ứng đồng thời yêu cầu về độ bền, khối lượng và độ chính xác. Khi hình học ngày càng phức tạp, gia công CNC vẫn có thể thực hiện nhưng chi phí thiết lập, số lần gá và lượng vật liệu loại bỏ trở thành rào cản lớn đối với sản xuất số lượng thấp.
Trong bài viết này, Vinnotek giới thiệu hai giải pháp in 3D chi tiết UAV kim loại cho hai nhóm ứng dụng khác nhau. Nikon SLM 125 phù hợp với các chi tiết titanium chịu tải như hinge, spar fitting và structural bracket; trong khi Incus LMM đáp ứng những linh kiện nhỏ dưới 200 g cần độ phân giải và chất lượng bề mặt cao.
1. Chi Tiết Kim Loại Nhỏ Phức Tạp – Bài Toán CNC Không Giải Quyết Được Kinh Tế
Một UAV có thể sử dụng nhiều linh kiện kim loại nhỏ tại những vị trí chịu tải quan trọng, chẳng hạn hinge gập cánh, fitting nối wing spar với fuselage, bracket gắn payload, connector của landing gear hoặc clevis trong hệ truyền động control surface.
Những chi tiết này thường có nhiều mặt lắp ghép, lỗ nghiêng, hốc bên trong, thành mỏng và bề mặt cong. Với CNC, doanh nghiệp có thể phải sử dụng máy nhiều trục, nhiều lần gá đặt và dao cụ chuyên dụng để hoàn thiện một linh kiện có khối lượng chỉ vài chục hoặc vài trăm gram.
Bài toán không nằm ở việc CNC có gia công được hay không, mà ở hiệu quả kinh tế khi sản lượng chỉ từ 10–100 chi tiết mỗi năm. Chi phí lập trình, gá đặt và kiểm tra khó được phân bổ hợp lý trên một lô nhỏ, đặc biệt với titanium – vật liệu có giá cao và khó gia công.
Công nghệ SLM tạo chi tiết trực tiếp từ file CAD, nhờ đó loại bỏ khuôn và giảm giới hạn về hướng tiếp cận của dao cắt. Kỹ sư còn có thể hợp nhất nhiều bộ phận thành một chi tiết, tích hợp đường dẫn, hốc lắp và cấu trúc giảm khối lượng ngay trong thiết kế.
Vinnotek cung cấp Nikon SLM 125 cho các bộ phận kết cấu chịu tải và Incus LMM cho những chi tiết nhỏ cần độ chính xác, độ phân giải và bề mặt tốt hơn.

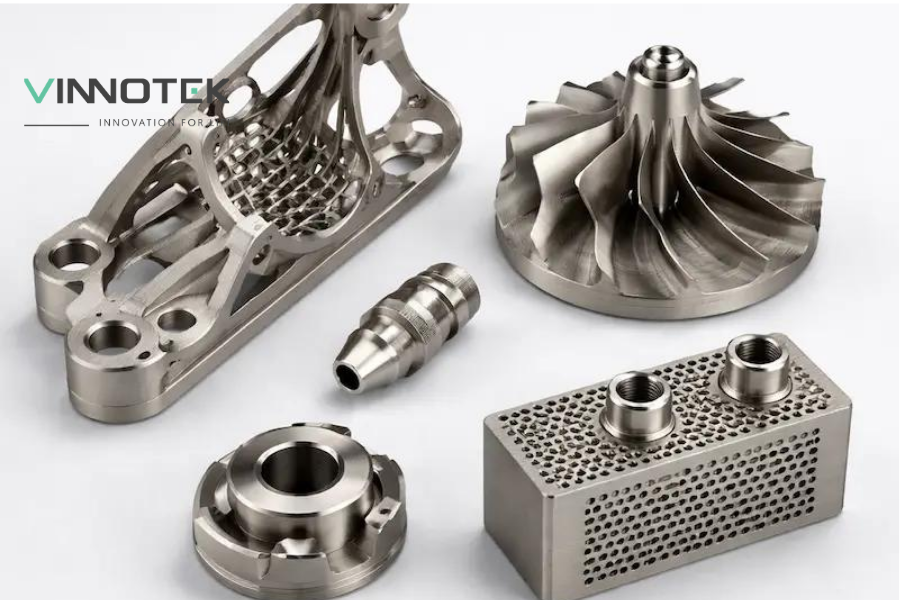

2. Nikon SLM 125 – Compact Platform Cho Titanium UAV Structural Part
Nikon SLM 125 là hệ thống compact trong danh mục Nikon SLM Solutions, phù hợp với hoạt động R&D, sản xuất lô nhỏ và chế tạo những linh kiện kim loại có kích thước vừa với vùng tạo mẫu 125 mm.
Thay vì xem kích thước nhỏ là giới hạn, với các ứng dụng UAV đây lại là lợi thế. Phần lớn hinge, fitting, clevis và actuator bracket đều nằm trong phạm vi tạo mẫu của máy, trong khi lượng bột cần chuẩn bị thấp hơn các hệ thống khổ lớn.
2.1 Thông Số Kỹ Thuật SLM 125
| Thông số | Nikon SLM 125 |
| Vùng tạo mẫu tiêu chuẩn | 125 × 125 × 125 mm |
| Vùng tạo mẫu thu gọn | 50 × 50 × 50 mm |
| Nguồn laser | Fiber laser 400 W |
| Gia nhiệt bàn đế | Lên đến 200°C |
| Vật liệu | Ti-6Al-4V, Ti-6Al-4V ELI, SS316L, AlSi10Mg, CoCr, Inconel |
| Thay đổi vật liệu | Thiết kế compact, thuận tiện cho chuyển đổi |
| Ứng dụng | R&D, lô nhỏ, nghiên cứu và sản xuất có kiểm soát |
Vùng tạo mẫu 125 × 125 × 125 mm phù hợp với wing root fitting, hinge bracket, payload mount và nhiều loại connector kết cấu. Khi chỉ cần in một vài chi tiết nhỏ, vùng tạo mẫu 50 × 50 × 50 mm giúp giảm đáng kể lượng bột phải đưa vào hệ thống.
Nguồn laser 400 W hỗ trợ xử lý nhiều vật liệu kim loại kỹ thuật, trong đó có titanium. Đây là yếu tố quan trọng với các đội ngũ UAV cần chuyển đổi giữa Ti-6Al-4V cho chi tiết chịu tải, AlSi10Mg cho chi tiết nhẹ và SS316L cho môi trường cần chống ăn mòn.

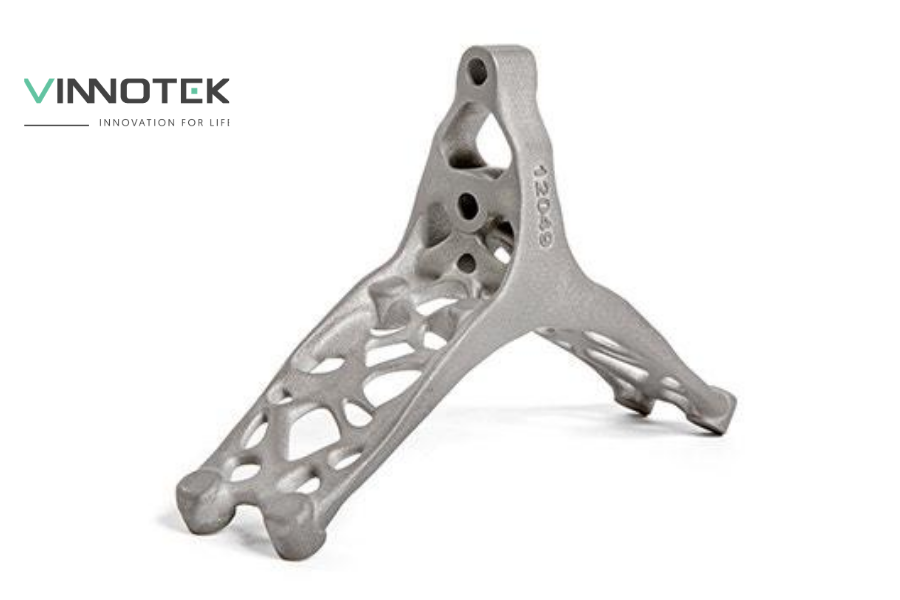

2.2 Ti-6Al-4V – Tại Sao Titanium Là Standard Cho UAV Structural Fitting
Ti-6Al-4V được sử dụng rộng rãi trong hàng không nhờ sự kết hợp giữa độ bền cao, khối lượng riêng thấp và khả năng chống ăn mòn tốt. Phiên bản ELI có độ tinh khiết cao hơn, phù hợp với những ứng dụng yêu cầu kiểm soát chặt về vật liệu.
Đối với UAV, tỷ lệ độ bền trên khối lượng là một trong những tiêu chí quan trọng nhất. Titanium nhẹ hơn thép nhưng vẫn cung cấp độ bền cao, giúp giảm khối lượng tại những vị trí như wing root, hinge hoặc cơ cấu kết nối chịu lực.
Vật liệu này cũng có khả năng chống mỏi phù hợp với các chi tiết chịu tải lặp lại. Hinge gập cánh và actuator bracket có thể trải qua số lượng chu kỳ lớn trong suốt vòng đời vận hành, vì vậy độ bền tĩnh đơn thuần là chưa đủ.
Khả năng chống ăn mòn còn giúp Ti-6Al-4V phù hợp với UAV hoạt động ngoài trời, ven biển hoặc trong điều kiện độ ẩm cao. Trong nhiều trường hợp, chi tiết không cần lớp phủ bảo vệ phức tạp như thép hoặc một số hợp kim nhôm.
Sau quá trình in, xử lý nhiệt và HIP có thể được áp dụng để giảm ứng suất dư, hạn chế độ rỗng và cải thiện độ bền mỏi của chi tiết.

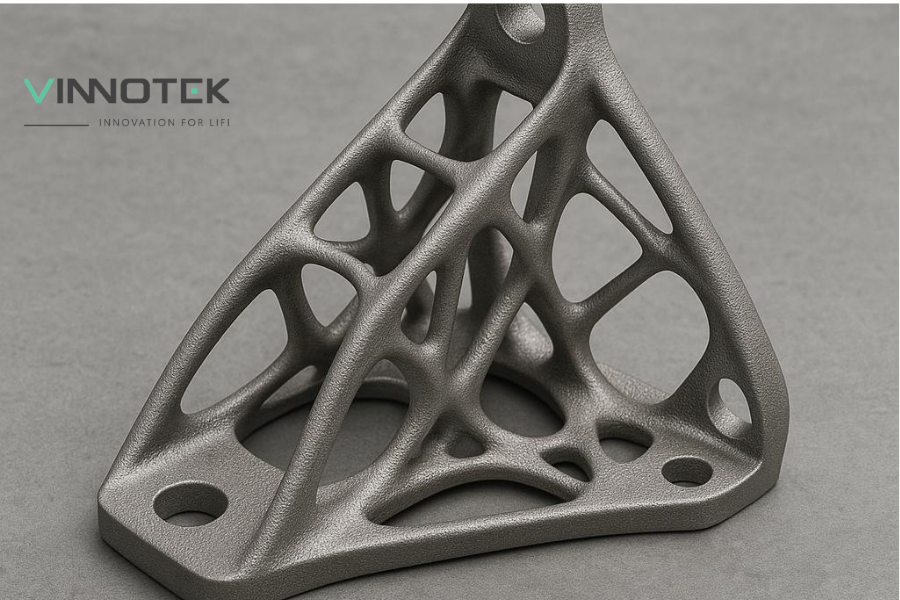

2.3 UAV Structural Parts Phù Hợp Với SLM 125
Wing fold hinge là ứng dụng phù hợp với SLM 125 do chi tiết cần vừa nhẹ, vừa chịu tải và giữ chính xác trục gập. Thiết kế có thể được topology optimization để loại bỏ vật liệu tại những vùng không chịu lực, đồng thời giữ lại lug và bearing surface ở vị trí cần thiết.
Spar-to-fuselage fitting thường có nhiều lỗ bắt vít, bề mặt tiếp xúc và đường truyền lực phức tạp. SLM cho phép tích hợp nut pocket, access hole và các vùng gia cường trong cùng một chi tiết, thay vì lắp ghép từ nhiều bộ phận CNC riêng biệt.
Actuator bracket và clevis cần bore chính xác cho pin joint và phần lug đủ bền để truyền tải. Chi tiết có thể được in gần với kích thước hoàn thiện, sau đó gia công nhẹ tại bore và mating surface để đạt dung sai yêu cầu.
Payload release mechanism có thể tích hợp các đường dẫn, khoang lò xo và vị trí khóa trong một cụm nhỏ. Việc giảm số lượng chi tiết giúp cơ cấu gọn hơn, đồng thời hạn chế sai số tích lũy từ nhiều mối lắp.
3. Incus LMM – Precision Parts Nhỏ Hơn 200g Với Surface Finish Cao
Incus LMM sử dụng cơ chế hoàn toàn khác so với SLM. Thay vì làm nóng chảy bột kim loại trực tiếp bằng laser, công nghệ này tạo green part từ hỗn hợp photopolymer chứa kim loại, sau đó trải qua quá trình debinding và sintering.
Cách tiếp cận này đặc biệt phù hợp với những linh kiện nhỏ cần chi tiết mảnh, bề mặt tốt và độ phân giải cao hơn so với metal powder bed fusion thông thường.
3.1 LMM vs SLM – Hai Cơ Chế Vật Lý Khác Nhau
SLM tạo chi tiết bằng cách nung chảy bột kim loại theo từng lớp. Công nghệ phù hợp với chi tiết kết cấu, mật độ cao và những bộ phận chịu tải lớn.
Incus LMM sử dụng quá trình quang trùng hợp để định hình green part trước khi loại bỏ chất kết dính và thiêu kết thành chi tiết kim loại. Độ phân giải bên tới 35 μm giúp thể hiện các lỗ nhỏ, bề mặt mating và những đặc điểm hình học tinh mà SLM khó đạt trực tiếp.
Bề mặt green part được hình thành từ photopolymer nên tương đối đồng đều. Sau sintering, chi tiết có chất lượng bề mặt phù hợp với connector housing, locking pin và nhiều linh kiện nhỏ cần chuyển động trơn hoặc tiếp xúc chính xác.
LMM cũng hạn chế những dấu vết do loại bỏ support mạnh như trên SLM. Tuy nhiên, thiết kế vẫn phải tính đến quá trình co ngót trong thiêu kết và yêu cầu bù kích thước ngay từ file CAD.

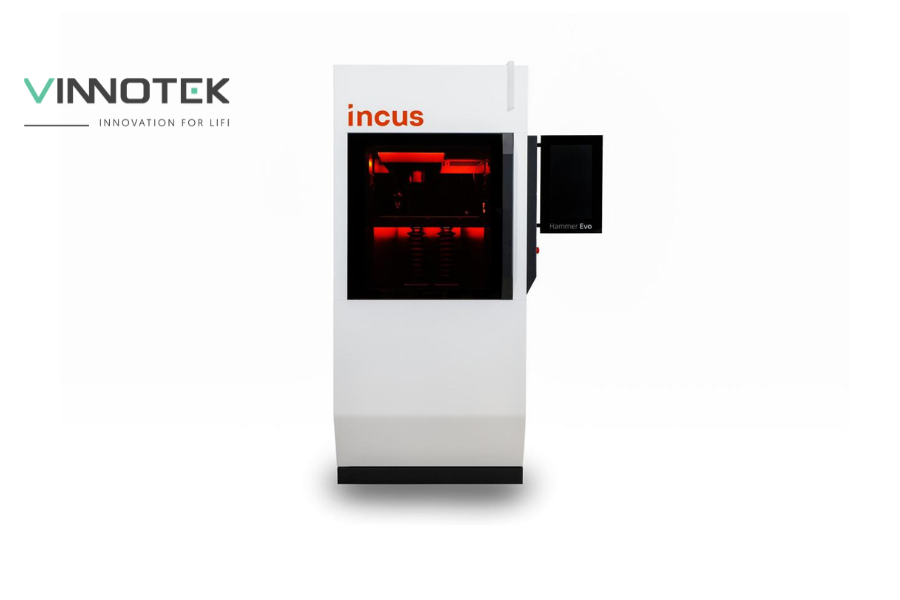

3.2 Hammer Evo35 Và Pro25 – Hai Platform Cho UAV Small Parts
Incus Hammer Evo35 có vùng tạo mẫu 89,5 × 56 × 120 mm, độ phân giải bên 35 μm và tốc độ xử lý khoảng 250 lớp mỗi giờ. Hệ thống phù hợp với một chi tiết hoặc lô nhỏ gồm connector housing, locking pin, sensor bracket và các bộ phận chính xác khác.
Incus Hammer Pro25 hướng đến năng suất cao hơn, với độ phân giải bên 25 μm và khả năng mở rộng sang sản xuất số lượng trung bình. Đây là lựa chọn phù hợp khi doanh nghiệp cần sản xuất hàng loạt fastener đặc biệt, hinge pin hoặc bracket nhỏ có hình học lặp lại.
Việc lựa chọn giữa Evo35 và Pro25 phụ thuộc vào số lượng, kích thước chi tiết và yêu cầu throughput, thay vì chỉ dựa vào độ phân giải.
3.3 UAV Parts Phù Hợp Với Incus LMM
Precision connector housing cần lỗ pin, rãnh định vị và sealing surface có độ đồng đều cao. LMM hỗ trợ thể hiện những đặc điểm nhỏ này rõ hơn, giúp giảm lượng gia công hoàn thiện.
Locking pin và detent trong cơ cấu tháo lắp nhanh cần bề mặt đủ mịn để chuyển động ổn định. Chất lượng bề mặt tốt giúp giảm ma sát và hạn chế hiện tượng kẹt trong quá trình vận hành.
Sensor bracket và antenna mount thường có khối lượng dưới 100 g nhưng yêu cầu nhiều lỗ nhỏ, thành mỏng và bề mặt lắp chính xác. Đây là nhóm chi tiết phù hợp với độ phân giải của Incus.
Cả titanium và SS316L đều có thể được lựa chọn tùy theo tải trọng, yêu cầu khối lượng và môi trường sử dụng. Titanium ưu tiên tỷ lệ độ bền trên khối lượng, trong khi SS316L phù hợp với linh kiện cần khả năng chống ăn mòn và chi phí vật liệu hợp lý hơn.
4. Case Study – Nikon SLM Aerospace Metal Parts
Các ứng dụng trong ngành hàng không và không gian cho thấy SLM đã được sử dụng vượt ra ngoài phạm vi tạo mẫu, tiến đến sản xuất tooling và chi tiết kim loại trong môi trường yêu cầu cao.
4.1 Cyient – Aerospace Engine Tooling Components
Cyient đã thiết kế và sản xuất các bộ phận additive manufacturing bằng kim loại cho khách hàng trong lĩnh vực hàng không. Một trong những dự án được đề cập là tooling component dành cho nhà sản xuất động cơ máy bay lớn.
Việc đầu tư hệ thống SLM giúp Cyient mở rộng từ thiết kế sang cung cấp chi tiết hoàn chỉnh cho các ngành hàng không, quốc phòng, y tế và năng lượng.
Case study này cho thấy metal additive manufacturing có thể trở thành một phần trong quy trình sản xuất thực tế, thay vì chỉ dừng ở việc tạo mẫu kiểm chứng hình học.
Đối với doanh nghiệp UAV, nguyên lý tương tự có thể được áp dụng cho fitting, bracket và cơ cấu kim loại số lượng thấp cần thiết kế phức tạp hoặc tối ưu khối lượng.
4.2 SLM 500 – Space Antenna Cho Harsh Environment
SLM 500 đã được sử dụng để sản xuất antenna cho các nhiệm vụ không gian, nơi chi tiết phải chịu nhiệt độ thay đổi lớn, tải nhiệt và môi trường khắc nghiệt.
Những linh kiện này cần đồng thời nhẹ, chắc chắn và duy trì hiệu suất trong điều kiện vận hành khó kiểm soát. Khả năng đáp ứng yêu cầu của ứng dụng không gian cho thấy tiềm năng của SLM với các chi tiết UAV hoạt động ngoài trời và chịu tải động.
Dù điều kiện của UAV mặt đất không hoàn toàn giống môi trường không gian, case study vẫn là bằng chứng về khả năng tạo các bộ phận kim loại nhẹ, phức tạp và có độ bền cao bằng SLM.
4.3 Nikon SLM + Ti-6Al-4V – Aerospace Material Validated
Ti-6Al-4V và Ti-6Al-4V ELI là những vật liệu quan trọng trong hàng không nhờ độ bền, khối lượng thấp và khả năng chống ăn mòn.
Nikon SLM 125 hỗ trợ xử lý titanium và các vật liệu phản ứng trong cấu hình tiêu chuẩn. Thiết kế compact cũng thuận tiện khi đội ngũ R&D cần thay đổi giữa titanium, nhôm và thép không gỉ cho nhiều nhóm linh kiện khác nhau.
Với chương trình UAV sản lượng thấp, khả năng chuyển vật liệu và giảm lượng bột cần sử dụng giúp cải thiện hiệu quả vận hành, đặc biệt trong giai đoạn thử nghiệm và xác nhận thiết kế.
5. Mapping Chi Tiết: SLM 125 Hay Incus LMM?
| Chi tiết UAV | Khối lượng | Dung sai | Yêu cầu bề mặt | Công nghệ |
| Wing root fitting | Trên 200 g | ±0,1 mm | Trung bình | SLM 125 |
| Spar-fuselage connector | Trên 200 g | ±0,1 mm | Trung bình | SLM 125 |
| Actuator bracket | 50–200 g | ±0,1 mm | Trung bình | SLM 125 |
| Payload release | Trên 100 g | ±0,1 mm | Trung bình | SLM 125 |
| Connector housing nhỏ | Dưới 100 g | ±0,05 mm | Cao | Incus LMM |
| Locking pin, detent | Dưới 50 g | ±0,05 mm | Cao | Incus LMM |
| Small sensor bracket | Dưới 100 g | ±0,05 mm | Cao | Incus LMM |
| Precision bore part | Dưới 200 g | ±0,03 mm | Rất cao | Incus LMM |
| Fastener đặc biệt | Dưới 50 g | ±0,05 mm | Cao | Incus LMM |
Nguyên tắc lựa chọn tương đối rõ ràng: các bộ phận chịu tải kết cấu lớn nên ưu tiên Nikon SLM 125 với Ti-6Al-4V. Những linh kiện nhỏ cần độ phân giải và chất lượng bề mặt cao phù hợp hơn với Incus LMM.
Với chi tiết vừa chịu tải cao vừa có bề mặt lắp ghép chính xác, doanh nghiệp có thể sử dụng SLM 125 để tạo hình chính, sau đó CNC finish tại bore, thread hoặc mating surface quan trọng.

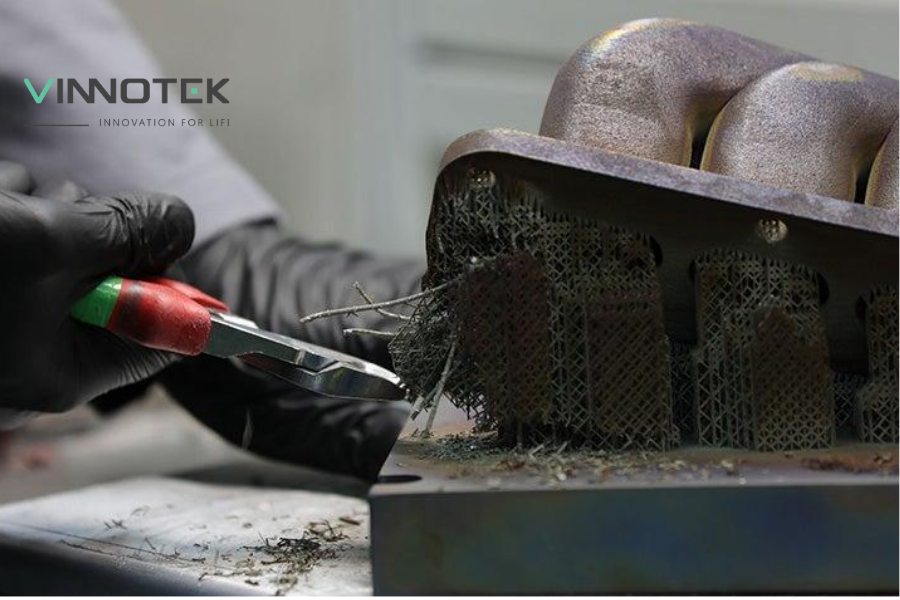

6. Post-Processing Cho UAV Metal Parts
Post-processing là bước quyết định độ chính xác, độ bền mỏi và khả năng đưa chi tiết kim loại vào sử dụng thực tế. Nikon SLM và Incus LMM có quy trình hoàn thiện khác nhau do cơ chế tạo hình không giống nhau.
Với SLM 125 Ti-6Al-4V, chi tiết thường cần stress relief để giảm ứng suất hình thành trong quá trình làm nóng chảy và đông đặc nhanh. Khi yêu cầu cao về độ bền mỏi, HIP có thể được sử dụng để giảm độ rỗng bên trong và cải thiện tính đồng nhất của vật liệu.
Support được loại bỏ bằng cắt dây EDM, mài hoặc gia công cơ khí tùy theo vị trí. Thiết kế DfAM hợp lý giúp giảm số lượng support và hạn chế thời gian hoàn thiện sau in.
Những vị trí như bearing bore, bolt hole và mating surface nên được CNC finish để đạt dung sai lắp ghép. Shot peening cũng có thể được áp dụng nhằm cải thiện bề mặt và khả năng chống mỏi.
Với Incus LMM, green part trải qua debinding để loại bỏ chất kết dính, sau đó sintering ở nhiệt độ cao để đạt mật độ kim loại yêu cầu. Độ co ngót khoảng 15–20% cần được bù trong quá trình chuẩn bị file.
Sau sintering, chi tiết có thể được tumbling, bead blasting hoặc gia công nhẹ để tạo bề mặt đồng đều. Các vùng có dung sai đặc biệt vẫn có thể được CNC finish nếu yêu cầu lắp ghép cao hơn khả năng trực tiếp của quy trình.
7. Vinnotek – Đối Tác Phân Phối Chính Thức Nikon SLM Và Incus Tại Việt Nam
Vinnotek là đơn vị phân phối chính thức Nikon SLM Solutions và Incus tại Việt Nam, cung cấp giải pháp in 3D chi tiết UAV kim loại cho nhà sản xuất UAV và đội ngũ nghiên cứu hàng không.
Nikon SLM 125 kết hợp Ti-6Al-4V, Ti-6Al-4V ELI, AlSi10Mg hoặc SS316L phù hợp với hinge, fitting và bracket chịu tải. Incus Hammer Evo35 và Pro25 đáp ứng những linh kiện nhỏ dưới 200 g cần độ phân giải, độ chính xác và bề mặt cao.
Vinnotek hỗ trợ doanh nghiệp lựa chọn công nghệ, thiết kế DfAM, topology optimization, bố trí support và xây dựng quy trình hậu xử lý theo yêu cầu tải trọng, vật liệu và dung sai của từng chi tiết.
📞 Liên hệ Vinnotek để được tư vấn công nghệ in 3D kim loại theo tải trọng và dung sai của chi tiết UAV.
Kết Luận
Nikon SLM 125 và Incus LMM không thay thế nhau mà phục vụ hai nhóm chi tiết khác nhau trong cùng một chương trình phát triển UAV.
Nikon SLM 125 phù hợp với wing hinge, spar fitting, actuator bracket và những bộ phận titanium chịu tải lớn. Incus LMM có lợi thế với connector housing, locking pin, sensor bracket và các linh kiện nhỏ cần độ phân giải, dung sai và chất lượng bề mặt cao.
Việc lựa chọn đúng công nghệ giúp doanh nghiệp tránh sử dụng SLM cho những chi tiết quá nhỏ hoặc dùng LMM cho bộ phận kết cấu vượt quá phạm vi phù hợp. Với hai nền tảng bổ trợ cùng dịch vụ tư vấn và hỗ trợ kỹ thuật, Vinnotek giúp doanh nghiệp xây dựng quy trình sản xuất chi tiết UAV kim loại từ R&D đến lô sản xuất thực tế.
