Với antenna housing và radome, vật liệu không chỉ quyết định độ bền cơ học mà còn ảnh hưởng trực tiếp đến khả năng truyền sóng điện từ. Một vỏ bảo vệ dù đủ cứng nhưng có hằng số điện môi hoặc tổn hao điện môi quá cao vẫn có thể làm suy giảm tín hiệu GPS, datalink hoặc radar bên trong.
Trong bài viết này, Vinnotek phân tích giải pháp in 3D antenna housing radome RF-transparent bằng UnionTech SLA và Raise3D FDM. SLA phù hợp với housing GPS, communication antenna và radome cần kiểm soát chính xác chiều dày thành; trong khi PETG hoặc PA không gia cường trên Raise3D phù hợp hơn với radome UAV kích thước lớn cần thời gian sản xuất nhanh.
1. Radome Và Antenna Housing – Tại Sao Vật Liệu Là Yếu Tố RF Quan Trọng Nhất
Radome là lớp vỏ bảo vệ antenna hoặc radar khỏi mưa, bụi, va đập và những tác động cơ học từ môi trường. Khác với housing thông thường, radome phải vừa đủ cứng để bảo vệ thiết bị, vừa cho phép sóng điện từ truyền qua với tổn hao thấp.
Vì vậy, vật liệu sử dụng cho antenna housing và radome RF-transparent cần được đánh giá đồng thời về cơ tính và đặc tính điện môi.
Hai thông số quan trọng nhất là Dk – Dielectric Constant và Df – Dielectric Loss Factor.
- Dk – hằng số điện môi thể hiện mức độ vật liệu ảnh hưởng đến tốc độ lan truyền và pha của sóng điện từ. Không khí có Dk gần 1, trong khi phần lớn polymer nằm trong khoảng 2–4. Dk càng thấp và ổn định thì càng thuận lợi cho radome.
- Df – hệ số tổn hao điện môi thể hiện lượng năng lượng RF bị vật liệu hấp thụ. Giá trị càng thấp thì tổn hao tín hiệu càng nhỏ, đặc biệt quan trọng ở tần số cao hoặc hệ thống có công suất phát lớn.
Không chỉ loại polymer mà filler trong vật liệu cũng ảnh hưởng mạnh đến RF. Các filament gia cường carbon fiber, glass fiber hoặc chứa bột kim loại có thể thay đổi đặc tính điện môi đáng kể, vì vậy không nên mặc định vật liệu composite cơ tính cao cũng phù hợp cho radome.
Vinnotek cung cấp UnionTech SLA và Raise3D FDM cho hai nhóm nhu cầu khác nhau: SLA cho antenna housing cần độ chính xác cao và PETG/PA không gia cường cho radome UAV kích thước lớn.
2. Tại Sao SLA Và DLP Là Công Nghệ Tốt Nhất Cho Radome Precision RF
SLA và DLP có lợi thế rõ rệt khi radome cần thành mỏng đồng đều, bề mặt mịn và cấu trúc vật liệu tương đối đồng nhất.
2.1 Dk Nhất Quán – Không Có Void Hay Air Gap

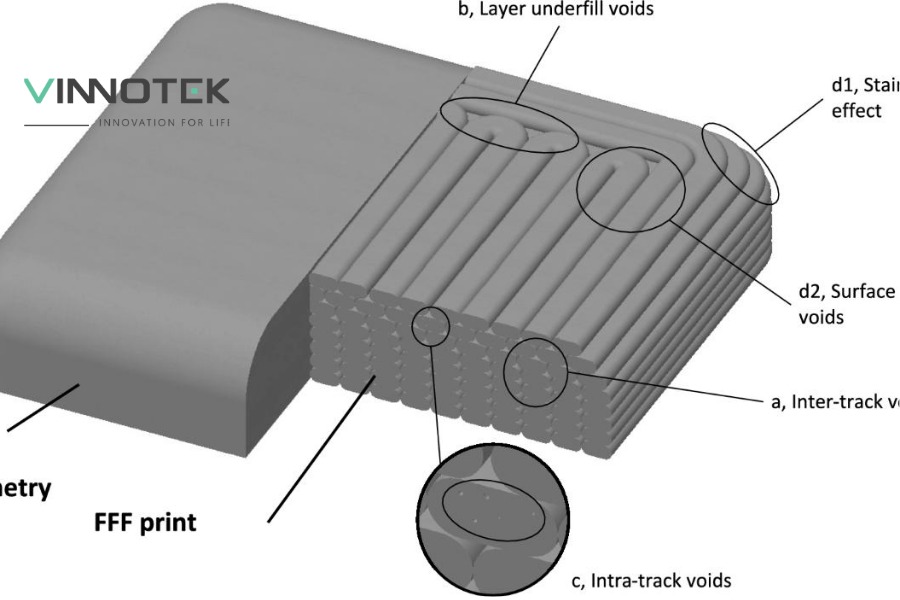

FDM tạo chi tiết bằng cách đùn các đường filament cạnh nhau. Nếu sử dụng infill không đặc hoặc thông số chưa tối ưu, bên trong sản phẩm có thể xuất hiện khoảng rỗng và vùng không khí.
Do Dk của không khí khác Dk của polymer, sự phân bố void không đồng đều có thể khiến đặc tính điện môi thay đổi theo từng khu vực của radome.
SLA và DLP tạo chi tiết bằng cách đóng rắn photopolymer trên toàn bộ tiết diện của từng lớp. Với thiết kế thành đặc, cấu trúc vật liệu đồng nhất hơn và không phụ thuộc vào infill pattern như FDM.
Điều này đặc biệt hữu ích với antenna housing cần kiểm soát phase, insertion loss hoặc beam pattern, nơi sự thay đổi vật liệu cục bộ có thể ảnh hưởng đến kết quả RF.

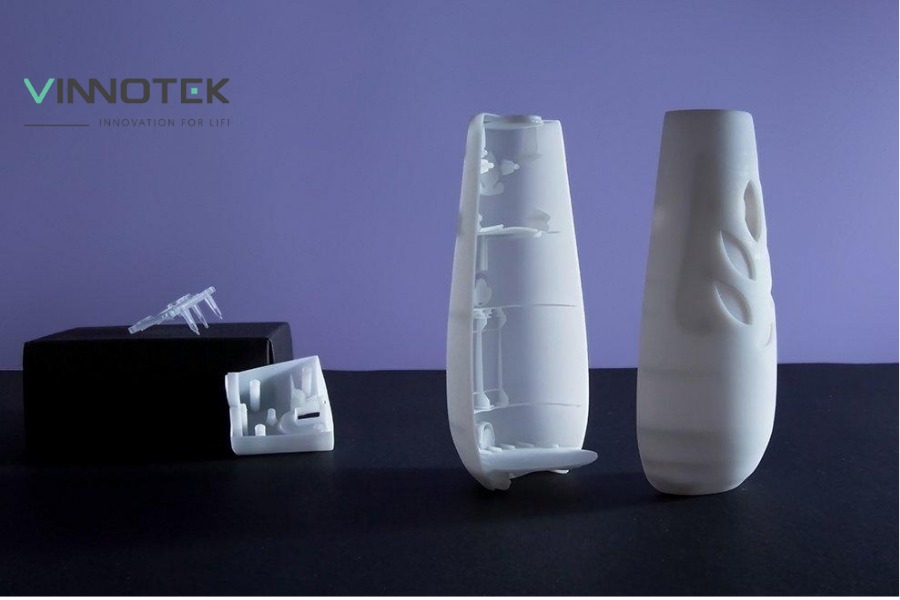

2.2 Độ Phân Giải Cao – Wall Thickness Chính Xác Cho Tuning RF
Chiều dày thành radome là một thông số RF quan trọng. Khi sóng truyền từ không khí qua polymer rồi trở lại không khí, reflection có thể xuất hiện tại hai bề mặt tiếp xúc.
Bằng cách lựa chọn wall thickness phù hợp với bước sóng và Dk của vật liệu, kỹ sư có thể giảm phản xạ tại tần số thiết kế.
UnionTech RSPro có thể làm việc với layer thickness khoảng 0,05–0,1 mm và độ chính xác kích thước ở mức khoảng ±0,1 mm trong điều kiện phù hợp. Điều này giúp kiểm soát thành radome tốt hơn so với nhiều cấu hình FDM thông thường.
Lợi thế trở nên rõ hơn với GPS, communication antenna hoặc các cấu trúc RF có thành mỏng và yêu cầu độ đồng đều cao.
2.3 Surface Finish – Giảm Scattering Và Diffracting
Bề mặt SLA có thể đạt độ nhám thấp, khoảng Ra ≤3,5 μm tùy vật liệu và quy trình.
Ở dải tần thấp, roughness vài micromet thường không phải yếu tố chi phối. Tuy nhiên, khi tần số tăng và bước sóng giảm, chất lượng bề mặt bắt đầu trở nên quan trọng hơn.
Các đường layer FDM tạo thành một pattern tuần hoàn trên bề mặt. Với những ứng dụng tần số rất cao, cấu trúc này có thể góp phần tạo scattering hoặc làm thay đổi phản xạ tại interface.
Vì vậy, SLA có lợi thế trong những radome precision cần bề mặt mịn và hình học được kiểm soát chặt.
3. UnionTech SLA – Antenna Housing Và Radome Precision Cho GPS/Comms
UnionTech RSPro phù hợp với antenna housing và radome cần độ chính xác hình học cao, đặc biệt khi thiết kế có bề mặt cong, wall thickness mỏng hoặc nhiều feature nhỏ.
3.1 Thông Số RF Của SLA Standard Resin
| Thông số | Giá trị tham khảo | Ý nghĩa RF |
| Dk tại 2,4 GHz | Khoảng 2,7–3,0 | Tương đối thấp |
| Df tại 2,4 GHz | Khoảng 0,02–0,03 | Tổn hao ở mức trung bình |
| Dk tại 10 GHz | Khoảng 2,5–2,8 | Phù hợp để tiếp tục đánh giá RF |
| Surface finish | Khoảng Ra ≤3,5 μm | Bề mặt mịn |
| Dimensional accuracy | Khoảng ±0,1 mm | Hỗ trợ kiểm soát wall thickness |
| Resin trong suốt | Có | Thuận tiện kiểm tra trực quan |
Các giá trị Dk và Df của resin cần được xem là dữ liệu tham khảo theo từng formulation. Khi radome được sử dụng trong ứng dụng RF thực tế, kỹ sư vẫn nên lấy datasheet của đúng resin hoặc đo coupon vật liệu tại tần số vận hành.
Đặc biệt với radar hoặc mmWave, chỉ dựa vào tên “standard resin” là chưa đủ để chốt thiết kế.
3.2 Ứng Dụng Cụ Thể Cho UnionTech SLA

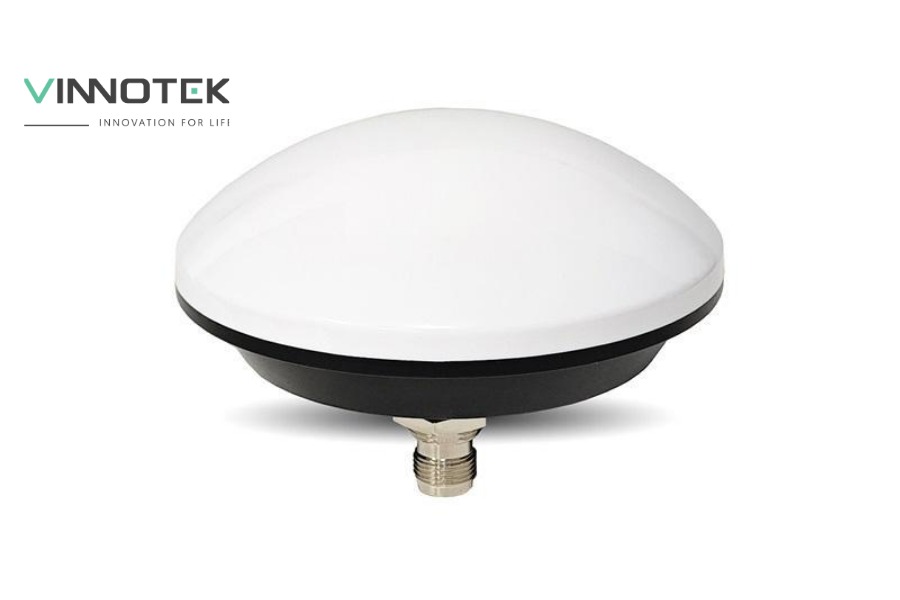

- GPS antenna dome: Vỏ bảo vệ patch antenna GPS trên UAV có thể được thiết kế thành dome mỏng với chiều dày tương đối đồng đều. SLA giúp kiểm soát tốt hình học và bề mặt, đồng thời resin trong suốt hỗ trợ kiểm tra vị trí antenna bên trong.
- Communication antenna housing: Các housing cho datalink 900 MHz, 2,4 GHz hoặc 5,8 GHz có thể sử dụng SLA khi cần feature chính xác và kích thước không quá lớn. Với hệ thống RSPro cỡ lớn, một số radome fixed-wing UAV cũng có thể được in nguyên khối.
- Antenna feeding section: Những chi tiết gần feed hoặc vùng chuyển tiếp RF thường nhạy với hình học hơn vỏ ngoài thông thường. SLA phù hợp với các feature nhỏ, khe hẹp và bề mặt cong cần độ chính xác cao.
Trong tất cả các trường hợp, hiệu suất RF cuối cùng nên được xác nhận bằng thử nghiệm thay vì chỉ dựa trên độ chính xác cơ khí của bản in.
3.3 Radix Printable Dielectric – Khi Cần RF Performance Cao Hơn
Với những ứng dụng cần Dk được kiểm soát chặt hơn như GRIN lens, Luneburg lens hoặc cấu trúc mmWave, có thể cần vật liệu dielectric chuyên dụng thay vì resin SLA tiêu chuẩn.
Radix Printable Dielectric của Rogers là một ví dụ về vật liệu UV-curable được phát triển cho ứng dụng RF với Dk được kiểm soát tốt hơn.
Những vật liệu dạng này mở ra khả năng sản xuất antenna component và dielectric structure bằng lithography-based printing.
Tuy nhiên, Radix không nằm trong danh mục vật liệu UnionTech tiêu chuẩn. Khả năng tương thích với RSPro cần được xác minh trực tiếp với UnionTech và nhà cung cấp vật liệu trước khi triển khai.
4. Raise3D PETG Và PA – Radome UAV Kích Thước Lớn Cần Turnaround Nhanh
Khi radome có kích thước lớn, yêu cầu RF không quá nghiêm ngặt hoặc doanh nghiệp cần tạo prototype nhanh, FDM trở thành lựa chọn kinh tế hơn.
4.1 PETG – Lựa Chọn Tiêu Chuẩn Cho Radome UAV
PETG không gia cường có độ bền, khả năng in ổn định và đặc tính điện môi phù hợp để đánh giá cho nhiều loại antenna housing.
Điểm quan trọng là phải sử dụng PETG unfilled, không phải PETG-CF.
Carbon fiber có tính dẫn điện và làm thay đổi mạnh đặc tính dielectric của composite. Vì vậy, PETG-CF dù cứng hơn nhưng không phải lựa chọn phù hợp cho radome.
Một số pigment, đặc biệt là công thức có carbon black, cũng có thể ảnh hưởng đến hiệu suất RF. Với prototype, PETG natural hoặc transparent thường là điểm khởi đầu an toàn hơn trước khi thực hiện thử nghiệm.
Raise3D Pro3 HS có vùng tạo mẫu khoảng 300 × 300 × 300 mm, phù hợp với nhiều nose radome và antenna cover của UAV cỡ nhỏ đến trung bình.
Khả năng in tốc độ cao cũng giúp kỹ sư nhanh chóng thay đổi wall thickness, hình dạng dome và mounting feature giữa các vòng thử nghiệm.
4.2 PA12 (Nylon Không Gia Cường) – Cho Radome Cần Flexibility Và Impact Resistance
PA12 không gia cường có khả năng chịu va đập và độ dẻo tốt hơn nhiều loại polymer cứng. Điều này phù hợp với radome UAV cần chịu rung, va chạm nhẹ hoặc biến dạng trong quá trình vận chuyển.
Dk của PA12 thường nằm trong khoảng tương đối phù hợp với nhiều ứng dụng RF, nhưng nhược điểm đáng chú ý là khả năng hút ẩm.
Khi nylon hấp thụ nước, đặc tính dielectric có thể thay đổi. Điều này có thể trở thành vấn đề với GPS hoặc antenna cần phase center ổn định.
Vì vậy, nếu sử dụng PA12 cho radome, kỹ sư nên đánh giá sản phẩm ở nhiều điều kiện độ ẩm khác nhau, đặc biệt với UAV hoạt động ngoài trời.
4.3 Radome Lớn – BigRep ONE Cho Fixed-Wing Wingspan Lớn
Với những UAV fixed-wing lớn, nose radome có thể vượt vùng tạo mẫu của máy desktop hoặc professional desktop.
BigRep ONE với vùng tạo mẫu khoảng 1 m³ cho phép sản xuất những housing hoặc nose cone lớn hơn dưới dạng nguyên khối, giảm số mối ghép giữa các phần.
PETG không gia cường có thể được sử dụng cho những ứng dụng dạng này khi yêu cầu RF phù hợp.
Lợi thế của in nguyên khối là thành radome liên tục hơn, hạn chế thay đổi hình học và dielectric discontinuity tại vị trí nối.
5. Framework Chọn Công Nghệ: SLA Hay FDM Cho Radome/Antenna Housing?
| Ứng dụng | Tần số | Công nghệ gợi ý | Vật liệu |
| GPS L1/L2 antenna dome | 1,2–1,6 GHz | UnionTech SLA | Standard/transparent resin |
| Datalink housing | Dưới 1 GHz | Raise3D FDM hoặc SLA | PETG hoặc resin |
| Comms radome | 2–6 GHz | UnionTech SLA | Tough/low-loss resin |
| Radar radome | 10–24 GHz | SLA | Resin cần xác nhận Df |
| mmWave | Trên 30 GHz | SLA/DLP | Specialty low-loss resin |
| Large nose radome | Dưới 6 GHz | Raise3D FDM | PETG unfilled |
| Prototype radome | Theo ứng dụng | Raise3D FDM | PETG |
| Large fixed-wing radome | Dưới 6 GHz | BigRep FDM | PETG unfilled |
Bảng trên là framework lựa chọn ban đầu, không thay thế quá trình thiết kế RF.
Ở những ứng dụng critical, vật liệu cần được đo Dk và Df tại đúng tần số, nhiệt độ và độ ẩm làm việc. Prototype cuối cũng nên được kiểm tra insertion loss, return loss và ảnh hưởng đến radiation pattern.
Một nguyên tắc quan trọng là tránh carbon fiber, metal-filled và các filler có khả năng làm thay đổi đáng kể đặc tính RF nếu chưa có dữ liệu dielectric cụ thể.
6. Thiết Kế Radome Tối Ưu Cho 3D Printing – Năm Nguyên Tắc RF
Nguyên tắc 1 – Tuning wall thickness theo RF: Chiều dày thành không nên được lựa chọn chỉ theo yêu cầu cơ khí. Kỹ sư cần tính toán theo tần số và Dk của đúng vật liệu sử dụng, sau đó xác nhận bằng mô phỏng hoặc thử nghiệm RF.
Nguyên tắc 2 – Ưu tiên polymer không gia cường: PETG natural, PA unfilled hoặc resin có dữ liệu dielectric rõ ràng là điểm khởi đầu phù hợp. Tránh CF, metal-filled và filler chưa được đánh giá RF.
Nguyên tắc 3 – Giảm feature trong beam path: Rib, boss, screw mount và các vùng thành dày tạo ra thay đổi dielectric cục bộ. Nếu có thể, bố trí chúng ngoài vùng phát xạ chính của antenna.
Nguyên tắc 4 – Kiểm soát bề mặt và độ ẩm: Với tần số cao, bề mặt nên được giữ mịn. Với nylon, cần đánh giá ảnh hưởng của độ ẩm; với sản phẩm ngoài trời, coating có thể được cân nhắc nếu phù hợp với RF.
Nguyên tắc 5 – Luôn kiểm tra RF sau khi in: Trước khi triển khai trên hệ thống thật, nên in coupon vật liệu hoặc radome prototype để đo insertion loss. Với hệ thống quan trọng, cần kiểm tra thêm S-parameter, antenna gain và radiation pattern.
DfAM cho radome vì vậy phải kết hợp giữa thiết kế cơ khí và RF engineering, thay vì tối ưu riêng một trong hai yếu tố.
7. Vinnotek – Đối Tác Phân Phối Chính Thức UnionTech Và Raise3D Tại Việt Nam
Vinnotek là đơn vị phân phối chính thức UnionTech và Raise3D tại Việt Nam, cung cấp giải pháp in 3D antenna housing và radome RF-transparent cho nhà sản xuất UAV, kỹ sư antenna và đơn vị tích hợp hệ thống RF.
UnionTech RSPro SLA phù hợp với GPS dome, communication housing và radome precision cần thành mỏng đồng đều, bề mặt mịn và feature chính xác.
Raise3D Pro3 HS với PETG hoặc PA không gia cường phù hợp với prototype và radome UAV kích thước lớn hơn, đặc biệt khi cần thay đổi thiết kế nhanh.
Vinnotek hỗ trợ khách hàng lựa chọn công nghệ theo kích thước, tần số vận hành và yêu cầu RF; đồng thời tư vấn DfAM, wall thickness, vật liệu và quy trình in thử trước khi triển khai sản phẩm cuối.
Kết Luận
In 3D antenna housing và radome RF-transparent là ứng dụng mà lựa chọn vật liệu quan trọng không kém công nghệ in.
UnionTech SLA phù hợp với GPS, communication antenna và radome precision nhờ khả năng kiểm soát tốt wall thickness, bề mặt mịn và cấu trúc vật liệu tương đối đồng nhất. Trong khi đó, Raise3D FDM với PETG hoặc PA không gia cường là giải pháp linh hoạt cho prototype và radome UAV kích thước lớn.
Điểm quan trọng nhất là không lựa chọn vật liệu chỉ dựa trên cơ tính. Carbon fiber, metal filler, pigment và độ ẩm đều có thể ảnh hưởng đến Dk, Df và khả năng truyền sóng.
Với những ứng dụng RF quan trọng, kỹ sư nên đo đặc tính dielectric của đúng vật liệu, in mẫu thử và kiểm tra insertion loss trước khi chốt thiết kế.
Vinnotek cung cấp cả UnionTech SLA và Raise3D FDM cùng dịch vụ tư vấn, in thử và hỗ trợ kỹ thuật, giúp doanh nghiệp lựa chọn giải pháp phù hợp giữa yêu cầu cơ khí, kích thước và hiệu suất RF.
