Giải pháp xử lý file và sửa lỗi file in 3D
Giải pháp xử lý file và sửa lỗi file in 3D giúp doanh nghiệp kiểm tra, sửa lỗi và chuẩn bị dữ liệu trước khi đưa lên máy in. Vinnotek cung cấp bộ phần mềm Materialise gồm Magics, 3-matic và Build Processor, hỗ trợ xử lý file đế, khuôn, dữ liệu quét và cấu trúc lattice ngay từ đầu, từ đó giảm rủi ro in lỗi và rút ngắn thời gian chuẩn bị sản xuất.
1. Vì sao file 3D cần được xử lý trước khi in?
File 3D xuất từ phần mềm thiết kế hoặc máy quét chưa chắc đã sẵn sàng để đưa thẳng lên máy in. Trước khi in, dữ liệu cần được kiểm tra về hình học, độ kín của lưới, độ dày thành, hướng đặt mẫu và khả năng chế tạo thực tế.
Với dữ liệu ngành giày, khâu này càng quan trọng vì:
- File có nhiều hoa văn và texture: số lượng tam giác lớn khiến dữ liệu nặng và dễ phát sinh lỗi.
- Bề mặt cong phức tạp: đế, gót và các chi tiết giày thường có hình học tự do, dễ xuất hiện khe hở khi chuyển đổi file.
- Dữ liệu từ máy quét: file quét phom hoặc mẫu thật có thể chứa lỗ hổng, nhiễu và các vùng bề mặt chưa liền.

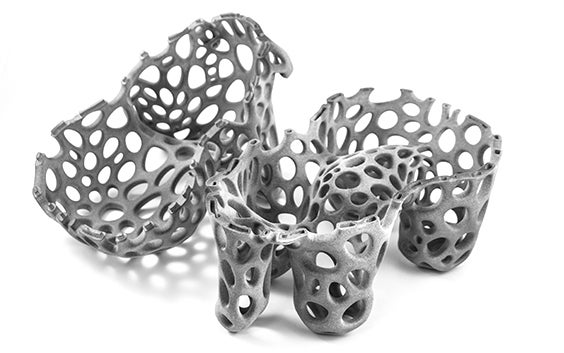

- Cấu trúc lattice có hình học phức tạp: số lượng thanh, nút và vùng giao nhau lớn, cần được kiểm tra kỹ trước khi in.
2. File lỗi gây ra những vấn đề gì khi in?
Một lỗi nhỏ trên dữ liệu có thể ảnh hưởng đến cả mẫu hoặc toàn bộ mẻ in.
Một số vấn đề thường gặp:
THIẾU CHI TIẾT
Mất hoặc thiếu chi tiết
Vùng lưới hở, mặt bị lật hoặc hình học sai có thể khiến phần mềm cắt lớp nhận diện không đúng.
HOA VĂN
Hoa văn không thể hiện như thiết kế
Chi tiết quá nhỏ hoặc vùng thành quá mỏng có thể không lên đầy đủ sau in.
CHI PHÍ
Tốn vật liệu và thời gian máy
Hướng đặt mẫu, support hoặc cách sắp xếp bàn in chưa hợp lý làm tăng chi phí mỗi lần in.
HẬU XỬ LÝ
Khó hậu xử lý
Support đặt tại vùng thẩm mỹ có thể làm tăng thời gian tháo và hoàn thiện bề mặt.
3. Giải pháp xử lý file và sửa lỗi file in 3D với Materialise
Magics
3.1. Materialise Magics: kiểm tra, sửa lỗi và chuẩn bị dữ liệu in
Materialise Magics hỗ trợ doanh nghiệp kiểm tra và chuẩn bị dữ liệu trước khi đưa sang công đoạn in 3D.
- Phân tích và sửa lỗi mesh: xử lý các lỗi như lưới hở, mặt lật, mặt giao nhau hoặc phần dữ liệu rời.

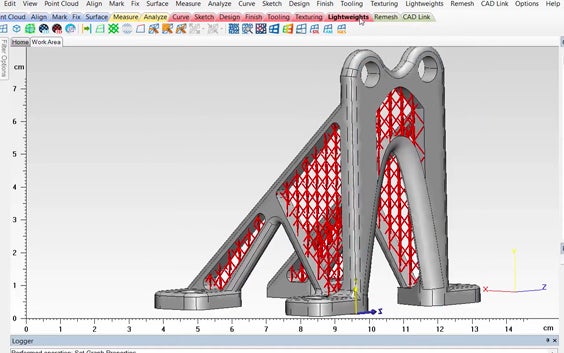

- Kiểm tra độ dày thành: phát hiện những vùng có nguy cơ quá mỏng so với yêu cầu in.

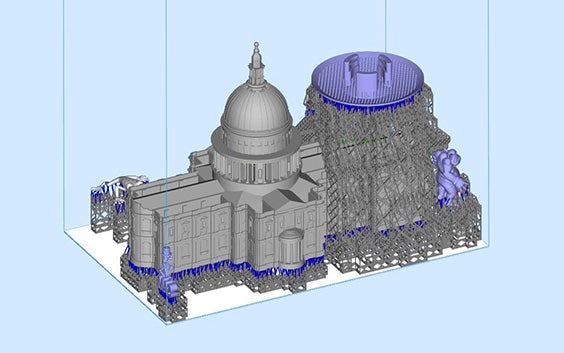

- Chuẩn bị support: lựa chọn vị trí và cấu trúc support phù hợp với chi tiết.

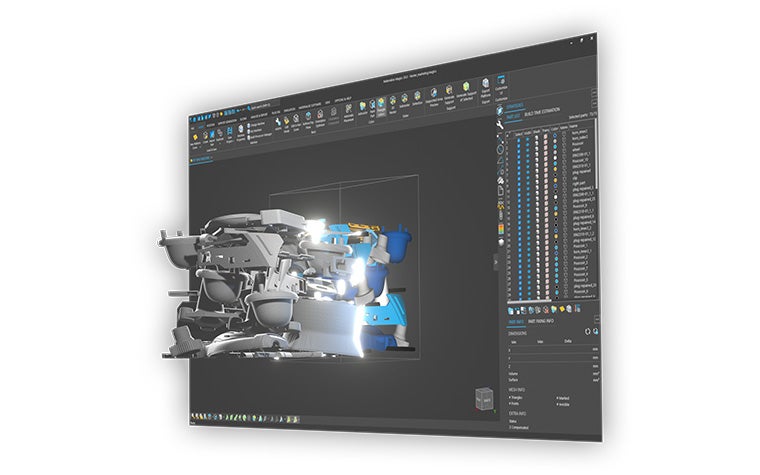

- Sắp xếp bàn in: bố trí nhiều chi tiết hoặc nhiều size trên cùng một build để tận dụng không gian máy.

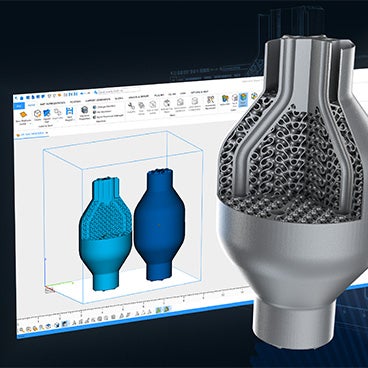

- Kiểm tra dữ liệu trước khi in: giúp phát hiện vấn đề ngay ở bước chuẩn bị thay vì sau khi máy đã chạy.
3-matic
3.2. Materialise 3-matic: chỉnh sửa trực tiếp trên dữ liệu mesh
3-matic hỗ trợ xử lý và phát triển hình học trực tiếp trên dữ liệu 3D mà không cần quay lại toàn bộ quy trình CAD ban đầu.
Trong ứng dụng ngành giày, phần mềm có thể được dùng để:

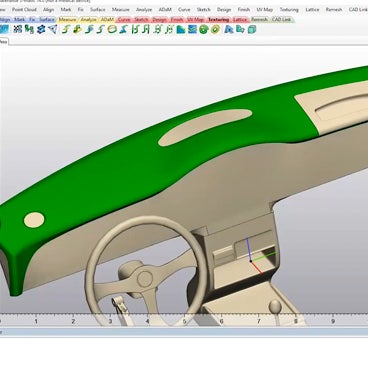

- Tạo và chỉnh sửa hoa văn bề mặt, texture.
- Bố trí lỗ thoáng theo từng vùng.
- Xây dựng cấu trúc lattice cho đế giữa.
- Điều chỉnh hình học như làm dày, cắt tách hoặc xử lý các vùng cần chỉnh sửa trước khi in.
Build Processor

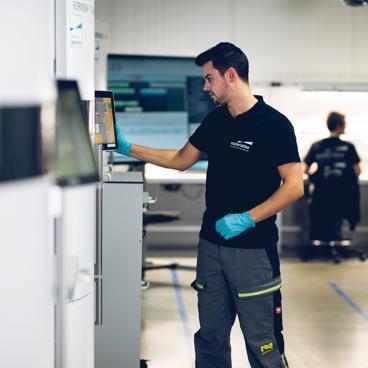

3.3. Materialise Build Processor: kết nối dữ liệu với máy in
Build Processor đóng vai trò xử lý dữ liệu in theo cấu hình và chiến lược của từng hệ thống máy tương thích.
- Tích hợp theo từng dòng máy: giúp chuyển dữ liệu từ môi trường chuẩn bị build sang máy in.
- Giảm bước chuyển đổi thủ công: hạn chế phải xuất – nhập qua nhiều phần mềm trung gian.
- Hỗ trợ quy trình in ổn định hơn: dữ liệu được xử lý theo yêu cầu cụ thể của từng hệ thống.
4. Vì sao doanh nghiệp ngành giày nên chọn Vinnotek?
01
4.1. Kinh nghiệm xử lý dữ liệu trong ngành giày
Vinnotek đã đồng hành cùng các doanh nghiệp như TKG Taekwang, Changshin, Ever Tech Plastic… Qua đó, đội ngũ có kinh nghiệm tiếp cận các dạng dữ liệu thường gặp như file đế nhiều hoa văn, file khuôn, file quét phom và các cấu trúc lattice.
02
4.2. Kết hợp phần mềm Materialise và thiết bị in 3D
Vinnotek cung cấp phần mềm Materialise cùng các hệ thống in 3D UnionTech, Raise3D và Nikon SLM Solutions, hỗ trợ doanh nghiệp xây dựng quy trình từ dữ liệu thiết kế đến mẫu in.
Việc kết hợp phần mềm và thiết bị trong cùng một giải pháp giúp việc xác định nguyên nhân khi có vấn đề giữa file, thông số và kết quả in trở nên thuận tiện hơn.
03
4.3. Tư vấn theo loại dữ liệu và quy trình thực tế
Tùy loại file, khối lượng dữ liệu và hệ thống máy đang sử dụng, Vinnotek sẽ đề xuất phần mềm và cấu hình phù hợp.
Doanh nghiệp có thể lựa chọn đúng công cụ cần thiết cho quy trình hiện tại thay vì đầu tư dàn trải.
04
4.4. Xử lý và in benchmark trước khi đầu tư
Doanh nghiệp có thể gửi file thực tế để Vinnotek kiểm tra, xử lý và in thử.
Qua đó, đội ngũ kỹ thuật có thể đánh giá thời gian chuẩn bị, chất lượng dữ liệu sau sửa và kết quả in trước khi lựa chọn giải pháp.
05
4.5. Đào tạo để đội ngũ khách hàng chủ động xử lý file
Vinnotek hỗ trợ đào tạo sử dụng Magics và 3-matic từ kiểm tra mesh, sửa lỗi, kiểm tra độ dày đến tạo support và sắp xếp bàn in.
Nội dung đào tạo có thể gắn trực tiếp với dữ liệu thực tế của doanh nghiệp để đội ngũ kỹ thuật dễ áp dụng vào công việc hằng ngày.
06
4.6. Hỗ trợ kỹ thuật tại Việt Nam, kết nối chuyên môn từ hãng
Vinnotek trực tiếp hỗ trợ khách hàng tại Việt Nam và phối hợp với Materialise khi cần chuyên môn sâu.
Nhờ đó, doanh nghiệp thuận tiện trao đổi kỹ thuật, xử lý vấn đề trong quá trình sử dụng và tiếp tục mở rộng quy trình khi nhu cầu thay đổi.
Với sự kết hợp giữa phần mềm Materialise, hệ thống in 3D và kinh nghiệm xử lý dữ liệu thực tế, Vinnotek giúp doanh nghiệp chuẩn hóa khâu chuẩn bị file trước khi in, giảm lỗi và chủ động hơn trong toàn bộ quy trình.
5. Các lỗi file thường gặp và cách xử lý
| Lỗi | Biểu hiện | Ảnh hưởng khi in | Hướng xử lý |
|---|---|---|---|
| Lưới hở | Có khe hoặc lỗ trên bề mặt | Khối hình không kín, dễ phát sinh lỗi cắt lớp | Phát hiện và đóng vùng hở |
| Mặt lật | Hướng pháp tuyến không đồng nhất | Phần mềm có thể nhận diện sai vùng vật liệu | Kiểm tra và đảo lại hướng mặt |
| Mặt giao nhau | Các bề mặt chồng hoặc cắt xuyên nhau | Dữ liệu hình học không rõ ràng | Hợp nhất hoặc xử lý lại vùng giao |
| Phần rời rạc | Có các mảnh mesh nhỏ không cần thiết | Có thể tạo chi tiết thừa khi in | Phát hiện và loại bỏ |
| Thành quá mỏng | Vùng hình học mảnh hơn khả năng in | Mất chi tiết hoặc giảm độ bền mẫu | Phân tích độ dày và điều chỉnh hình học |
| File quá nặng | Số lượng tam giác quá lớn | Xử lý chậm, khó thao tác | Tối ưu mesh nhưng vẫn giữ vùng chi tiết quan trọng |
5.1. File đế có nhiều hoa văn
Với file đế có nhiều rãnh và texture, việc giảm dung lượng cần được cân bằng với yêu cầu giữ hình học bề mặt.
Những vùng hoa văn nhỏ, cạnh sắc và vị trí chuyển tiếp nên được kiểm tra kỹ trước và sau khi tối ưu mesh.
5.2. File quét 3D phom và mẫu thật
Dữ liệu quét thường cần làm sạch nhiễu, đóng các vùng thiếu và xử lý bề mặt trước khi sử dụng cho thiết kế hoặc in.
Mức độ xử lý phụ thuộc vào chất lượng dữ liệu quét và mục tiêu sử dụng sau đó.
6. Quy trình triển khai cùng Vinnotek
7. Lợi ích khi chuẩn hóa khâu xử lý file
Giảm rủi ro in lỗi
Vấn đề được phát hiện ngay ở bước chuẩn bị dữ liệu.
Tối ưu vật liệu và thời gian máy
Hướng in, support và bàn in được chuẩn bị hợp lý hơn.
Giữ kiểm soát trên thiết kế
Kích thước, hoa văn và các vùng quan trọng được kiểm tra trước khi in.
Chủ động hơn tại xưởng
Đội ngũ nội bộ có thể xử lý dữ liệu thay vì phụ thuộc hoàn toàn vào bên ngoài.
8. Câu hỏi thường gặp
Vinnotek hỗ trợ những định dạng file nào?
Vinnotek có thể làm việc với các định dạng dữ liệu 3D phổ biến và sẽ tư vấn cách xuất file phù hợp theo phần mềm thiết kế, loại dữ liệu và hệ thống in mà doanh nghiệp đang sử dụng.
Magics có dùng được với máy in không do Vinnotek cung cấp không?
Có thể. Magics được sử dụng trong quy trình chuẩn bị dữ liệu cho nhiều hệ thống in 3D khác nhau. Khả năng kết nối sâu hơn thông qua Build Processor sẽ phụ thuộc vào từng hãng và dòng máy cụ thể.
Giải pháp này khác gì so với phần mềm sửa file STL miễn phí?
Các công cụ miễn phí có thể đáp ứng những thao tác cơ bản. Với dữ liệu công nghiệp như file đế nhiều texture, file khuôn, file quét hoặc cấu trúc lattice, Materialise cung cấp bộ công cụ chuyên sâu hơn cho kiểm tra, chỉnh sửa và chuẩn bị dữ liệu trong quy trình in 3D.
9. Nhận tư vấn giải pháp xử lý file và sửa lỗi file in 3D
Mỗi doanh nghiệp có loại dữ liệu, quy trình thiết kế và hệ thống máy in khác nhau. Đội ngũ Vinnotek sẽ cùng anh/chị đánh giá file, lựa chọn công cụ và xây dựng quy trình phù hợp cho giải pháp xử lý file và sửa lỗi file in 3D.
