Giải pháp in 3D Master Pattern (mẫu gốc)
Giải pháp in 3D Master Pattern (mẫu gốc) giúp doanh nghiệp tạo mẫu gốc trực tiếp từ dữ liệu 3D để làm khuôn silicone, khuôn cao su và tạo mẫu sáp cho quy trình đúc mẫu chảy. Vinnotek kết hợp máy in 3D UnionTech, Raise3D cùng phần mềm Materialise, giúp rút ngắn thời gian làm mẫu, dễ chỉnh sửa thiết kế và duy trì độ chính xác ngay từ bước đầu của quy trình.
1. Master Pattern là gì trong đúc mẫu chảy?
Trong quy trình đúc mẫu chảy (Investment Casting), Master Pattern là mẫu gốc dùng để tạo khuôn trung gian, thường là khuôn silicone hoặc cao su. Từ khuôn này, doanh nghiệp tạo ra nhiều mẫu sáp giống nhau để tiếp tục gắn cây, tạo vỏ gốm, tách sáp và rót kim loại.
Vì là mẫu chuẩn ban đầu, chất lượng Master Pattern ảnh hưởng trực tiếp đến các công đoạn phía sau:
- Bề mặt: các vết xước, đường lớp hoặc khuyết tật trên mẫu gốc có thể tiếp tục xuất hiện trên khuôn và mẫu sáp.
- Kích thước: sai lệch ở Master Pattern có thể lặp lại trên nhiều sản phẩm sau đó.
- Độ co ngót: kích thước mẫu cần được tính toán theo quy trình tạo mẫu sáp và vật liệu kim loại đúc.
- Chi tiết hình học: hoa văn, chữ, cạnh và các vùng cong cần được thể hiện rõ ngay từ mẫu gốc.
2. Vì sao làm mẫu gốc theo cách truyền thống tốn thời gian?
Master Pattern truyền thống thường được làm thủ công hoặc gia công CNC. Với các chi tiết có hình học phức tạp, quá trình này có thể mất nhiều thời gian và cần nhiều bước hoàn thiện.
Một số hạn chế thường gặp:
01
Phụ thuộc nhiều vào tay nghề
Các chi tiết nhỏ, hoa văn hoặc bề mặt cong khó duy trì độ đồng nhất giữa nhiều mẫu.
02
Khó xử lý hình học phức tạp
Vùng lõm sâu, góc khuất hoặc đường cong tự do có thể khó tiếp cận bằng dao gia công.
03
Mất thời gian khi thay đổi thiết kế
Mỗi lần chỉnh hình học có thể kéo theo việc gia công lại mẫu.
04
Phụ thuộc vào mẫu vật lý
Mẫu gốc có thể hư hỏng hoặc xuống cấp trong quá trình lưu trữ và sử dụng.
Với in 3D, dữ liệu thiết kế trở thành nguồn mẫu chính. Khi cần thay đổi, doanh nghiệp có thể chỉnh file và tạo lại Master Pattern mà không phải làm lại toàn bộ từ đầu.
3. Giải pháp in 3D Master Pattern: lựa chọn công nghệ theo kích thước và độ chi tiết
SLA · UnionTech
3.1. In 3D SLA UnionTech: mẫu gốc kích thước vừa và lớn
Công nghệ SLA phù hợp với Master Pattern cần bề mặt mịn, kích thước lớn hoặc hình học phức tạp.
- Bề mặt tốt: thuận lợi cho quá trình hoàn thiện trước khi đưa mẫu đi làm khuôn.
- Khổ in lớn: phù hợp với chi tiết cơ khí, mỹ nghệ hoặc các Master Pattern có kích thước lớn.
- In nhiều mẫu: có thể bố trí nhiều chi tiết trên cùng một lần in tùy kích thước.
- Vật liệu: resin phù hợp với yêu cầu làm mẫu và hoàn thiện bề mặt.
UnionTech có nhiều dòng máy SLA với kích thước build khác nhau, giúp doanh nghiệp lựa chọn cấu hình theo kích thước Master Pattern và sản lượng thực tế.
DLP · Raise3D
3.2. In 3D DLP Raise3D DF2: Master Pattern nhỏ, cần độ chi tiết cao
Với các chi tiết nhỏ như trang sức, mỹ nghệ hoặc sản phẩm có nhiều hoa văn, công nghệ DLP là lựa chọn phù hợp để thể hiện hình học chi tiết.
- Thể hiện tốt chi tiết nhỏ: phù hợp với chữ, hoa văn, cạnh và các vùng hình học tinh xảo.
- Phù hợp mẫu kích thước nhỏ: thuận tiện khi cần nhiều mã sản phẩm khác nhau.
- Dễ thử nhiều thiết kế: thay đổi dữ liệu và tạo lại mẫu cho từng phiên bản.
- Vật liệu: lựa chọn resin theo yêu cầu về bề mặt và ứng dụng thực tế.
Materialise Magics

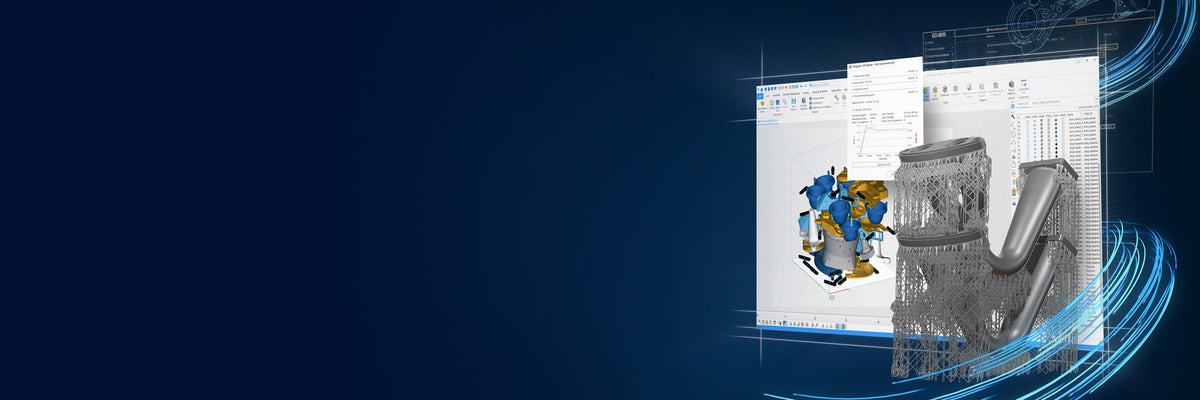

3.3. Materialise Magics: chuẩn bị dữ liệu Master Pattern trước khi in
Trước khi in, file cần được kiểm tra và chuẩn bị để đảm bảo mẫu tạo ra đáp ứng yêu cầu của công đoạn làm khuôn.
Materialise Magics hỗ trợ:
- Kiểm tra và sửa lỗi mesh: xử lý các vùng hở, mặt lỗi hoặc hình học chưa hoàn chỉnh.
- Điều chỉnh kích thước: hỗ trợ thay đổi tỷ lệ dữ liệu theo yêu cầu bù kích thước của quy trình.
- Kiểm tra hình học: phát hiện các vùng quá mỏng hoặc chi tiết có nguy cơ không thể hiện tốt khi in.
- Sắp xếp bàn in: bố trí nhiều Master Pattern để tận dụng không gian máy.
4. Vì sao doanh nghiệp đúc nên chọn Vinnotek?
01
4.1. Giải pháp chuyên sâu cho đúc mẫu chảy
Trong đúc mẫu chảy, chất lượng mẫu in cần được đánh giá xuyên suốt các bước tạo vỏ khuôn, đốt mẫu và rót kim loại. Độ chính xác, bề mặt, cấu trúc bên trong và đặc tính vật liệu đều ảnh hưởng đến kết quả cuối cùng.
Ưu thế của hệ sinh thái UnionTech là kết hợp thiết bị SLA với vật liệu và kinh nghiệm ứng dụng cho ngành đúc. Nhờ đó, việc lựa chọn giải pháp được xây dựng theo yêu cầu của chi tiết, hợp kim và quy trình sản xuất của doanh nghiệp.
02
4.2. Kinh nghiệm ứng dụng từ UnionTech và Unionfab
Hệ sinh thái UnionTech–Unionfab mang lại kinh nghiệm thực tế trong việc chuẩn bị và in mẫu phục vụ đúc mẫu chảy. Những kinh nghiệm này hỗ trợ giải quyết các vấn đề như lựa chọn hướng in, bố trí support, thiết kế mẫu rỗng, thoát resin và xử lý mẫu sau in.
Doanh nghiệp có thể tiếp cận hướng dẫn chuyên môn để xây dựng quy trình phù hợp với chi tiết của mình. Điều này giúp giảm thời gian thử nghiệm ban đầu và xử lý có cơ sở hơn khi phát sinh lỗi.
03
4.3. Tối ưu cấu trúc mẫu bằng phần mềm Materialise Magics
Vinnotek cung cấp và hỗ trợ ứng dụng Materialise Magics trong công đoạn chuẩn bị dữ liệu in. Phần mềm hỗ trợ kiểm tra, sửa lỗi dữ liệu và thiết kế cấu trúc mẫu rỗng hoặc lưới bên trong phù hợp với phương án sản xuất.
Cấu trúc mẫu được tối ưu có thể giảm lượng resin sử dụng và hỗ trợ quá trình loại bỏ mẫu khi đốt. Độ dày thành, cấu trúc bên trong và vị trí lỗ thoát cần được lựa chọn đồng thời với yêu cầu độ bền khi thao tác, làm sạch và tạo vỏ khuôn.
04
4.4. Đào tạo và chuyển giao theo quy trình ứng dụng
Vinnotek phối hợp cùng UnionTech xây dựng nội dung đào tạo gắn với công việc thực tế của doanh nghiệp. Phạm vi có thể bao gồm chuẩn bị dữ liệu, thiết kế mẫu rỗng, lựa chọn hướng in, bố trí support, vận hành máy, làm sạch, hậu đóng rắn, kiểm tra mẫu và bịt lỗ thoát.
Đối với công đoạn đúc, việc phối hợp với đơn vị chuyên môn giúp đánh giá chế độ đốt mẫu và khả năng tích hợp mẫu resin vào quy trình hiện hữu. Mục tiêu là giúp đội ngũ khách hàng từng bước làm chủ phương pháp, nhận biết nguyên nhân lỗi và duy trì quy trình ổn định.
05
4.5. In benchmark và kiểm chứng kết quả trước khi đầu tư
Vinnotek hỗ trợ doanh nghiệp lựa chọn chi tiết đại diện để in benchmark, đánh giá chất lượng mẫu và phối hợp đúc thử theo phạm vi thống nhất. Các tiêu chí có thể gồm kích thước, bề mặt, khả năng thao tác, kết quả đốt mẫu và chất lượng chi tiết sau đúc.
Kết quả thử nghiệm giúp doanh nghiệp có cơ sở lựa chọn thiết bị, vật liệu và phương án triển khai. Đồng thời, dữ liệu thực tế hỗ trợ đánh giá thời gian sản xuất, lượng vật liệu và chi phí cho từng loại chi tiết.
06
4.6. Hỗ trợ kỹ thuật tại Việt Nam và đồng hành trong vận hành
Vinnotek là đầu mối phối hợp tư vấn, lắp đặt, đào tạo và hỗ trợ kỹ thuật tại Việt Nam, đồng thời kết nối với UnionTech khi cần chuyên môn từ hãng.
Trong quá trình sử dụng, doanh nghiệp có thể phối hợp đánh giá các ứng dụng mới, điều chỉnh thông số và xử lý vấn đề phát sinh. Phạm vi bảo hành, bảo trì và hỗ trợ được thống nhất trong đề xuất và hợp đồng, tạo cơ sở rõ ràng cho việc vận hành lâu dài.
Với sự kết hợp giữa dữ liệu số, công nghệ in 3D và kinh nghiệm triển khai, Vinnotek giúp doanh nghiệp chủ động hơn trong khâu tạo Master Pattern và giảm thời gian chuẩn bị trước khi bước vào quy trình làm khuôn.
5. So sánh Master Pattern in 3D và mẫu gốc truyền thống
| Tiêu chí | Làm tay / CNC | In 3D |
|---|---|---|
| Hình học phức tạp | Bị giới hạn ở một số vùng khó tiếp cận | Linh hoạt hơn với hình học phức tạp |
| Độ đồng nhất | Phụ thuộc vào quá trình gia công | Bám theo cùng một bộ dữ liệu số |
| Thay đổi thiết kế | Có thể phải làm lại mẫu | Chỉnh file và in lại |
| Điều chỉnh kích thước | Thực hiện trong quá trình gia công | Có thể điều chỉnh trực tiếp trên dữ liệu |
| Lưu trữ | Cần lưu mẫu vật lý | Lưu dữ liệu và tái tạo khi cần |
5.1. Master Pattern cho khuôn silicone
Khuôn silicone phù hợp với nhiều nhu cầu sao chép Master Pattern nhờ khả năng tạo hình quanh các bề mặt phức tạp.
Mẫu resin sau khi được hoàn thiện bề mặt có thể sử dụng làm mẫu gốc cho bước tạo khuôn, tùy vào vật liệu silicone và quy trình của doanh nghiệp.
5.2. Master Pattern cho khuôn cao su
Với khuôn cao su có sử dụng nhiệt hoặc áp lực trong quá trình tạo khuôn, vật liệu Master Pattern cần được đánh giá theo điều kiện vận hành thực tế.
Trong một số quy trình, doanh nghiệp có thể cần lựa chọn vật liệu chịu nhiệt phù hợp hoặc sử dụng Master Pattern in 3D như một bước trung gian trước khi tạo mẫu gốc bằng vật liệu khác.
6. Quy trình triển khai Master Pattern cùng Vinnotek
7. Lợi ích khi đưa in 3D vào làm Master Pattern
Rút ngắn thời gian làm mẫu gốc
Tạo mẫu trực tiếp từ dữ liệu 3D.
Linh hoạt với hình học phức tạp
Thuận lợi với hoa văn, bề mặt cong và các chi tiết khó gia công.
Dễ thay đổi thiết kế
Chỉnh sửa file và tạo lại mẫu cho vòng tiếp theo.
Duy trì sự đồng nhất
Các mẫu được tạo từ cùng một bộ dữ liệu số.
Lưu trữ thuận tiện
Dữ liệu có thể được sử dụng để tái tạo Master Pattern khi cần.
8. Câu hỏi thường gặp
Master Pattern khác Lost-Wax Pattern như thế nào?
Master Pattern là mẫu gốc dùng để tạo khuôn trung gian, từ đó sản xuất nhiều mẫu sáp cho quy trình đúc. Lost-Wax Pattern là mẫu được đưa trực tiếp vào quá trình tạo vỏ và loại bỏ trước khi rót kim loại, nên không cần bước sao chép qua khuôn để tạo nhiều mẫu sáp.
Master Pattern in 3D có cần hoàn thiện bề mặt không?
Tùy yêu cầu của sản phẩm cuối. Với những chi tiết cần bề mặt đẹp, mẫu in thường được làm sạch và hoàn thiện thêm trước khi đưa đi tạo khuôn để hạn chế khuyết tật truyền sang mẫu sáp.
Có cần tính co ngót khi làm Master Pattern không?
Có thể cần. Kích thước Master Pattern phải được xác định dựa trên toàn bộ chuỗi tạo mẫu và đúc, bao gồm đặc tính của vật liệu làm mẫu, khuôn, sáp và kim loại. Tỷ lệ điều chỉnh nên được xác định theo dữ liệu thực tế của từng quy trình thay vì áp dụng một giá trị cố định.
9. Nhận tư vấn giải pháp in 3D Master Pattern
Mỗi doanh nghiệp đúc có yêu cầu khác nhau về kích thước chi tiết, bề mặt, sản lượng và quy trình làm khuôn. Đội ngũ Vinnotek sẽ cùng anh/chị đánh giá dữ liệu, in benchmark và lựa chọn công nghệ phù hợp cho giải pháp in 3D Master Pattern (mẫu gốc).
