Giải pháp in 3D hoa văn, lỗ thoáng giày
Giải pháp in 3D hoa văn, lỗ thoáng giày giúp doanh nghiệp tạo texture, bố trí lỗ thoáng trực tiếp trên dữ liệu 3D của mũ giày, đế giày hoặc các chi tiết liên quan, sau đó in mẫu để đánh giá trước khi chốt thiết kế. Vinnotek kết hợp phần mềm Materialise 3-matic với máy in 3D UnionTech, giúp bộ phận phát triển chủ động thử nhiều phương án bề mặt và chỉnh sửa nhanh qua từng vòng duyệt.
1. Hoa văn và lỗ thoáng trên giày đóng vai trò gì?
Hoa văn bề mặt (texture) là các chi tiết nổi, chìm hoặc họa tiết được tạo trên mũ giày, hông đế, gót và các vùng trang trí. Lỗ thoáng là hệ thống các lỗ được bố trí theo từng khu vực nhằm hỗ trợ thông khí và tạo hiệu ứng thiết kế.
Hai yếu tố này ảnh hưởng trực tiếp đến cả ngoại quan và trải nghiệm sản phẩm:
- Tạo ngôn ngữ thiết kế riêng: hoa văn giúp hình thành đặc trưng nhận diện cho từng dòng giày.
- Hỗ trợ thông thoáng: lỗ thoáng giúp tăng khả năng lưu thông không khí tại những khu vực phù hợp.
- Tối ưu vật liệu: bố trí lỗ hợp lý có thể giảm bớt vật liệu tại các vùng không yêu cầu chịu lực cao.
- Tạo cảm giác bề mặt: độ sâu, mật độ và cách phân bố hoa văn ảnh hưởng đến cảm nhận thị giác và khi chạm vào sản phẩm.
2. Vì sao tạo hoa văn và lỗ thoáng theo cách truyền thống khó kiểm soát?
Hoa văn và lỗ thoáng thường nằm trên những bề mặt cong và thay đổi liên tục của mũ giày hoặc đế. Khi tạo thủ công hoặc xử lý trực tiếp trên mẫu, việc giữ đúng tỷ lệ và độ đồng đều có thể mất nhiều thời gian.
Một số khó khăn thường gặp:
BỀ MẶT CONG
Hoa văn dễ biến dạng trên bề mặt cong
Họa tiết có thể bị kéo giãn, méo hoặc thay đổi tỷ lệ khi chuyển từ thiết kế phẳng lên hình học 3D.
LỖ THOÁNG
Lỗ thoáng khó bố trí đồng đều bằng thao tác thủ công
Khoảng cách, kích thước và ranh giới từng vùng dễ phát sinh sai lệch.
CHỈNH SỬA
Mỗi lần thay đổi phải xử lý lại mẫu
Việc chỉnh mật độ, kích thước hoặc độ sâu hoa văn có thể kéo theo nhiều công đoạn lặp lại.
ĐÁNH GIÁ
Khó đánh giá chỉ từ bản vẽ
Hoa văn nhìn tốt trên màn hình chưa chắc cho cùng hiệu ứng khi xuất hiện trên mẫu vật lý.
3. Giải pháp in 3D hoa văn, lỗ thoáng giày: từ dữ liệu số đến mẫu thật
Hoa văn
3.1. Tạo hoa văn bề mặt bằng Materialise 3-matic
Materialise 3-matic cho phép xây dựng và điều chỉnh các chi tiết bề mặt trực tiếp trên mô hình 3D.
- Tạo hoa văn theo hình học bề mặt: họa tiết có thể được điều chỉnh để bám theo những vùng cong của chi tiết.
- Thay đổi thông số linh hoạt: dễ thử nhiều mức độ sâu, kích thước hoặc mật độ khác nhau.
- Kiểm soát vùng áp dụng: chỉ tạo hoa văn tại những khu vực cần thiết, giữ nguyên các vùng còn lại.
- Chỉnh sửa ngay trên dữ liệu số: phù hợp với các vòng duyệt cần thay đổi nhanh thiết kế.
Lỗ thoáng
3.2. Bố trí lỗ thoáng theo từng vùng
Lỗ thoáng có thể được thiết kế trực tiếp trên mô hình 3D và phân bố theo từng khu vực chức năng.
- Kiểm soát khoảng cách và kích thước: giúp bố cục lỗ đồng đều hơn trên dữ liệu.
- Thay đổi mật độ theo vùng: từng khu vực có thể sử dụng cách bố trí khác nhau tùy mục tiêu thiết kế.
- Chủ động chừa vùng chức năng: thuận tiện tránh các vị trí cần giữ độ bền, đường may hoặc vùng lắp ghép.
- Dễ thử nhiều phương án: điều chỉnh trên file trước khi tạo mẫu thật.
Thiết bị
3.3. In mẫu trên máy UnionTech FM Series, FL Series

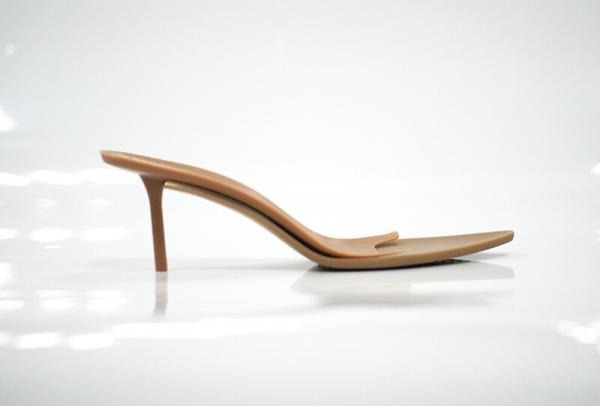

Sau khi hoàn thiện dữ liệu, mẫu được in bằng resin để kiểm tra trực tiếp hoa văn, lỗ thoáng và tổng thể thiết kế.
- FL660: khổ in 600 × 600 × 400 mm, phù hợp với các chi tiết kích thước lớn và bề mặt có nhiều hoa văn.
- FM Series: gồm FM300, FM420M, FM450, FM660, FM700, phù hợp khi doanh nghiệp cần in nhiều mẫu hoặc nhiều phương án trong cùng một lần.
Vật liệu: Resin độ chi tiết cao
4. Vì sao doanh nghiệp ngành giày nên chọn Vinnotek?
01
4.1. Kinh nghiệm phục vụ khách hàng trong ngành giày
Vinnotek đã đồng hành cùng các doanh nghiệp như TKG Taekwang, Changshin, Ever Tech Plastic… Đây là nền tảng để đội ngũ tiếp cận các yêu cầu về phát triển bề mặt, độ chi tiết hoa văn, bố cục lỗ thoáng và tiến độ làm mẫu.
02
4.2. Kết hợp thiết bị UnionTech và phần mềm Materialise
Vinnotek cung cấp máy in 3D UnionTech cùng phần mềm Materialise, hỗ trợ doanh nghiệp xây dựng quy trình từ tạo hoa văn, xử lý lỗ thoáng, chuẩn bị dữ liệu đến in và hoàn thiện mẫu.
Việc kết hợp phần mềm và thiết bị giúp doanh nghiệp kiểm soát tốt hơn cả dữ liệu thiết kế lẫn kết quả trên mẫu vật lý.
03
4.3. Tư vấn theo ứng dụng và nhu cầu đầu tư
Tùy mục tiêu là duyệt hoa văn, kiểm tra bố cục lỗ thoáng hay phát triển mẫu cho các bước tiếp theo, Vinnotek sẽ đề xuất phần mềm, máy và vật liệu phù hợp.
Cấu hình được lựa chọn dựa trên kích thước chi tiết, mức độ phức tạp của bề mặt, sản lượng mẫu và ngân sách đầu tư.
04
4.4. In benchmark để kiểm chứng trước khi đầu tư
Doanh nghiệp có thể phối hợp cùng Vinnotek in thử một chi tiết đại diện để đánh giá độ thể hiện hoa văn, lỗ thoáng, logo, bề mặt và thời gian hoàn thiện.
Kết quả benchmark giúp doanh nghiệp có dữ liệu thực tế trước khi lựa chọn phương án đầu tư.
05
4.5. Đào tạo để đội ngũ khách hàng làm chủ quy trình
Vinnotek hỗ trợ đào tạo từ xử lý texture trên 3-matic, chuẩn bị dữ liệu, lựa chọn hướng in đến vận hành và xử lý mẫu sau in theo phạm vi triển khai.
Nội dung đào tạo được gắn với mẫu thực tế để đội ngũ kỹ thuật có thể áp dụng trực tiếp vào quy trình phát triển sản phẩm.
06
4.6. Hỗ trợ kỹ thuật tại Việt Nam, kết nối chuyên môn từ hãng
Vinnotek trực tiếp hỗ trợ khách hàng tại Việt Nam và phối hợp với UnionTech, Materialise khi cần chuyên môn sâu.
Nhờ đó, doanh nghiệp thuận tiện trao đổi kỹ thuật, xử lý vấn đề trong quá trình vận hành và tiếp tục mở rộng ứng dụng khi có nhu cầu mới.
Với sự kết hợp giữa phần mềm thiết kế bề mặt, công nghệ in 3D và kinh nghiệm triển khai, Vinnotek giúp doanh nghiệp chủ động hơn trong việc phát triển hoa văn, lỗ thoáng và kiểm chứng thiết kế trên mẫu thật trước khi đi đến các công đoạn tiếp theo.
5. So sánh tạo hoa văn, lỗ thoáng theo cách truyền thống và bằng dữ liệu số
| Tiêu chí | Cách truyền thống | Materialise 3-matic và in 3D |
|---|---|---|
| Hoa văn trên bề mặt cong | Khó giữ tỷ lệ đồng đều | Kiểm soát trực tiếp trên mô hình 3D |
| Bố trí lỗ thoáng | Phụ thuộc thao tác thủ công | Thiết kế theo vùng trên dữ liệu |
| Thay đổi mật độ, độ sâu | Mất thêm công đoạn chỉnh sửa | Điều chỉnh thông số trên file |
| Thử nhiều phương án | Mất thời gian làm từng mẫu | Có thể chuẩn bị nhiều phương án từ dữ liệu số |
| Kiểm tra trước khi chốt | Hạn chế nếu chỉ xem bản vẽ | Đánh giá trực tiếp trên mẫu in |
5.1. Lưu ý khi thiết kế hoa văn để in 3D
Khả năng thể hiện hoa văn phụ thuộc vào độ sâu, độ rộng rãnh, hướng đặt mẫu, vật liệu và thông số in. Với những họa tiết rất nhỏ hoặc mảnh, nên in thử một chi tiết đại diện trước khi triển khai toàn bộ mẫu.
5.2. Lưu ý khi bố trí lỗ thoáng
Kích thước lỗ, khoảng cách giữa các lỗ và chiều dày vùng xung quanh cần được cân đối với hình học của chi tiết. Việc in thử cũng giúp đánh giá độ rõ của lỗ và lựa chọn hướng đặt mẫu phù hợp.
6. Quy trình triển khai cùng Vinnotek
7. Lợi ích khi đưa in 3D vào thiết kế hoa văn, lỗ thoáng
Kiểm soát tốt hơn trên bề mặt cong
Hoa văn được xử lý trực tiếp trên hình học 3D của chi tiết.
Chủ động bố trí lỗ thoáng
Dễ điều chỉnh kích thước, mật độ và từng khu vực áp dụng.
Thử nhiều phương án nhanh hơn
Thay đổi dữ liệu thay vì làm lại toàn bộ mẫu thủ công.
Duyệt trên mẫu vật lý
Giúp đánh giá thiết kế trước khi chuyển sang khuôn hoặc các bước sản xuất tiếp theo.
8. Câu hỏi thường gặp
Giải pháp này khác Outsole Pattern như thế nào?
Outsole Pattern tập trung vào mẫu đế ngoài để duyệt hình học, hoa văn gai và làm master cho khuôn. Giải pháp hoa văn, lỗ thoáng tập trung vào kỹ thuật xử lý bề mặt và phân bố lỗ trên nhiều chi tiết khác nhau, gồm cả mũ giày, đế và các bộ phận trang trí.
Có thể sử dụng họa tiết từ file 2D không?
Có thể sử dụng dữ liệu 2D làm cơ sở để xây dựng hoa văn trên bề mặt 3D, tùy định dạng, chất lượng file và cách xử lý thiết kế. Với các họa tiết phức tạp, dữ liệu thường cần được chuẩn hóa trước khi áp lên mô hình.
Mẫu in resin có thay thế được mũ giày thật không?
Không. Mẫu resin chủ yếu dùng để đánh giá bố cục hoa văn, vị trí lỗ thoáng và hình dáng thiết kế trên mẫu vật lý. Vật liệu và đặc tính của mũ giày cuối vẫn cần được kiểm chứng theo quy trình sản xuất thực tế.
9. Nhận tư vấn giải pháp in 3D hoa văn, lỗ thoáng giày
Mỗi dòng giày có yêu cầu khác nhau về ngôn ngữ thiết kế, mức độ chi tiết và bố cục thông thoáng. Đội ngũ Vinnotek sẽ cùng anh/chị lựa chọn phần mềm, máy và vật liệu phù hợp cho giải pháp in 3D hoa văn, lỗ thoáng giày.
