Trong nghiên cứu vật liệu ở micro và nanoscale, thách thức không chỉ nằm ở khả năng tạo ra chi tiết cực nhỏ mà còn ở cách kiểm tra chính xác đặc tính cơ học của chúng. Case Study UpNano GmbH x Incus cho thấy một ứng dụng rất đặc thù của Lithographybased Metal Manufacturing (LMM): sản xuất stamp và die kim loại cho thiết bị 3point bending, nơi fine tolerance, geometry phức tạp và khả năng redesign nhanh đều là yêu cầu quan trọng.
Vinnotek giới thiệu case study này như một ví dụ điển hình về cách metal additive manufacturing có thể hỗ trợ trực tiếp cho hoạt động R&D và phát triển phương pháp thử nghiệm mới.

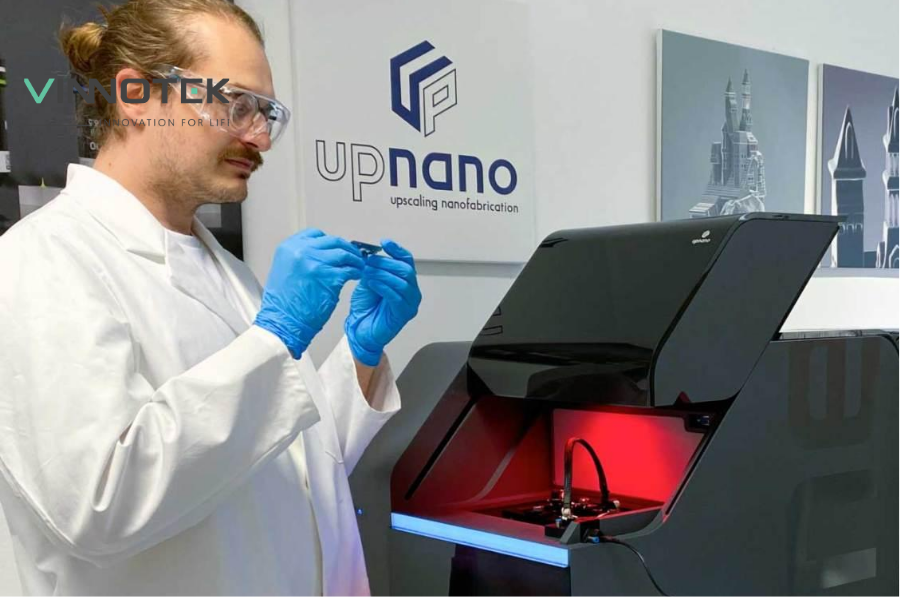

1. Bối cảnh: UpNano – Công ty in 3D độ phân giải cao hàng đầu thế giới
Case Study UpNano x Incus bắt đầu từ UpNano GmbH, một công ty công nghệ cao tại Vienna tập trung vào các hệ thống in 3D độ phân giải cao cho micro và nano fabrication.
UpNano được thành lập vào tháng 9/2018 dưới dạng spinoff từ Vienna University of Technology – TU Wien. Công ty phát triển, sản xuất và thương mại hóa các hệ thống in 3D dựa trên TwoPhoton Polymerization (2PP).
Sản phẩm chủ lực NanoOne được phát triển cho các ứng dụng cần độ phân giải ở submicrometer scale. Công nghệ của UpNano cho phép sản xuất những cấu trúc có kích thước chi tiết rất nhỏ, đồng thời mở rộng phạm vi ứng dụng từ micropart đến các chi tiết ở mesoscale.
Đây cũng chính là điểm tạo ra bài toán thử nghiệm đặc thù.
Khi kích thước chi tiết được thu nhỏ xuống mức micromet hoặc nanomet, các phương pháp mechanical testing vốn được phát triển cho specimen kích thước thông thường không còn phù hợp hoàn toàn. Test fixture, stamp và die cũng phải được thiết kế lại theo đúng scale của mẫu thử.
Để hiểu tại sao Incus LMM trở thành một phần của bài toán này, trước tiên cần nhìn vào đặc điểm của công nghệ 2PP và những giới hạn của phương pháp test truyền thống.
Vinnotek hiện cung cấp giải pháp Incus tại Việt Nam, trong đó những ứng dụng như UpNano cho thấy LMM không chỉ phục vụ sản xuất chi tiết cuối mà còn có thể được sử dụng để tạo tooling và thiết bị hỗ trợ cho hoạt động nghiên cứu.
2. TwoPhoton Polymerization – Tại sao 2PP cần test method hoàn toàn mới?
Khi specimen được thu nhỏ xuống micro và nanoscale, không thể đơn giản áp dụng toàn bộ phương pháp test của macroscale xuống kích thước nhỏ hơn.
TwoPhoton Polymerization cho phép tạo chi tiết trong resin với độ phân giải dưới micromet. Công nghệ này có khả năng sản xuất những cấu trúc rất nhỏ nhưng vẫn kiểm soát được geometry ở mức độ chi tiết cao.
UpNano sử dụng 2PP để mở rộng phạm vi sản xuất từ micro đến mesoscale. Tuy nhiên, chính khả năng thu nhỏ geometry này lại đặt ra một câu hỏi khác: làm thế nào để đánh giá chính xác mechanical properties của vật liệu khi kích thước specimen cũng phải giảm tương ứng?
Trong materials science truyền thống, các phương pháp tensile, bending hoặc compression test đã có specimen và quy trình tiêu chuẩn. Những mẫu thử này thường có kích thước hàng chục milimet.
Với micro và nano 3D printing, scale đó không còn phản ánh đúng điều kiện làm việc của chi tiết thực tế.
Bernhard Küenburg, CEO của UpNano, từng chỉ ra một vấn đề quan trọng: chưa có một phương pháp standardized testing được chấp nhận rộng rãi cho các chi tiết 2PP ở micro và nanoscale, đồng thời mechanical properties của một chi tiết lớn cũng không thể đơn giản được suy rộng xuống kích thước nhỏ hơn.
Điều này có nghĩa test specimen phải được scale theo, và test apparatus cũng phải thay đổi cùng specimen.
UpNano vì vậy cần một bộ stamp và die kim loại nhỏ, chính xác và có geometry đặc thù để thực hiện thử nghiệm. Quan trọng hơn, thiết kế này vẫn đang trong quá trình research nên phải cho phép thay đổi nhanh khi test methodology được cập nhật.
Đây là điểm mà một phương pháp sản xuất linh hoạt như LMM trở nên phù hợp.
3. Giải pháp: Incus LMM in stamp và die cho “Swiss Army Knife of 3Point Bending”
Trung tâm của case study là một bộ stamp và die tích hợp bốn cấu hình threepoint bending trong cùng một test setup.
UpNano mô tả thiết bị này như một “Swiss Army Knife of 3Point Bending” – một cách gọi khá chính xác với chức năng mà bộ fixture đảm nhiệm.
Thay vì phải sử dụng bốn setup riêng biệt, stamp và die được thiết kế để tích hợp bốn threepointbending arrangements trong cùng một hệ thống.
Điều này tạo ra ba yêu cầu kỹ thuật rõ ràng.
- Thứ nhất – Geometry phức tạp trong một chi tiết nhỏ:Nhiều cấu hình test phải được tích hợp trong cùng một stamp và die. Khi geometry trở nên nhỏ và có nhiều feature, việc gia công theo phương pháp truyền thống sẽ cần nhiều setup và công đoạn hơn. Additive manufacturing cho phép các feature này được tạo trực tiếp từ một CAD model.
- Thứ hai – Fine tolerance cho mechanical testing: Test fixture không chỉ cần “đúng hình dạng”. Dimensional accuracy của stamp và die ảnh hưởng trực tiếp đến cách specimen được đặt tải và từ đó ảnh hưởng đến độ tin cậy của dữ liệu test. Đây là lý do khả năng tạo feature nhỏ và fine tolerance của Incus LMM trở thành một yếu tố quan trọng trong ứng dụng này.
- Thứ ba – Có thể redesign nhanh trong quá trình research: Research hiếm khi dừng ở design đầu tiên. Khi scientists thu được dữ liệu mới, geometry của test apparatus có thể phải thay đổi để kiểm tra một giả thuyết mới hoặc cải thiện test methodology. Với digital manufacturing, nhóm nghiên cứu chỉnh lại CAD và sản xuất revision tiếp theo mà không phải tạo tooling mới.
Chính sự kết hợp giữa complex geometry, fine tolerance và quick redesign khiến LMM phù hợp với bài toán của UpNano hơn các phương pháp sản xuất phụ thuộc nhiều vào tooling hoặc setup.
4. Tại sao Incus LMM được chọn – Ba yếu tố quyết định
Theo UpNano, tính linh hoạt của công nghệ sản xuất và khả năng đạt fine tolerance là hai lợi thế lớn của Incus đối với test setup này.
Denise Mandt, Founder & Head of Marketing & Business Development tại UpNano, nhấn mạnh rằng high flexibilityvà fine tolerances là những yếu tố quan trọng đối với application mà công ty đang phát triển.
Từ đó có thể nhìn thấy ba lý do chính phía sau lựa chọn Incus.
Yếu tố 1 – High flexibility
Test methodology trong môi trường research vẫn tiếp tục được cải thiện trong quá trình thử nghiệm.
Thay vì phải cố định geometry ngay từ đầu, LMM cho phép research team thay đổi design khi có dữ liệu mới. CAD trở thành master file và mỗi revision mới có thể được sản xuất mà không cần đầu tư thêm tooling.
Đây là lợi thế đáng kể với các research project có iteration cycle ngắn.
Yếu tố 2 – Fine tolerances
Với mechanical testing, dimensional accuracy của fixture ảnh hưởng trực tiếp đến khả năng lặp lại của phép đo.
Khi specimen đã ở micro scale, sai lệch nhỏ trên stamp hoặc die càng trở nên quan trọng. Khả năng tạo feature nhỏ của LMM giúp đáp ứng tốt hơn những geometry mà UpNano yêu cầu cho test setup.
Yếu tố 3 – TU Wien lithography network
UpNano và Incus đều có mối liên hệ chặt với hệ sinh thái nghiên cứu tại Vienna University of Technology.
Network về lithography và advanced manufacturing tại TU Wien tạo điều kiện để hai công nghệ gặp nhau trong một application rất đặc thù: một bên phát triển highresolution polymer 3D printing, bên còn lại cung cấp metal additive manufacturing cho chính thiết bị dùng để kiểm tra vật liệu đó.
Một lợi thế khác của Incus trong application này là khả năng tạo functional component sau quá trình sintering mà không yêu cầu extensive machining.
Với research environment, giảm được các bước hậu xử lý cũng đồng nghĩa với việc rút ngắn khoảng thời gian từ design → fixture → test → data → redesign.
Đây mới là giá trị thực của tốc độ sản xuất trong R&D: không chỉ có một chi tiết nhanh hơn, mà cả vòng lặp nghiên cứu cũng được rút ngắn.
5. UpNano Technology – Hiểu rõ để thấy tại sao LMM là đúng partner
Để hiểu đầy đủ ý nghĩa của case study, cần nhìn vào chính công nghệ mà UpNano đang phát triển và bài toán material testing đi kèm.
5.1 NanoOne – Resolution ≥170 nm cho micro và meso scale
NanoOne được phát triển để sản xuất các chi tiết có độ phân giải rất cao, từ micropart đến những geometry ở mesoscale.
Khả năng in trên một dải kích thước rộng khiến material development của UpNano không chỉ tập trung vào một loại specimen duy nhất. Research team cần đánh giá vật liệu ở nhiều scale khác nhau để hiểu cách mechanical properties thay đổi khi geometry được thu nhỏ.
Điều này cũng đặt ra yêu cầu cho test tooling: stamp, die và fixture phải linh hoạt đủ để hỗ trợ nhiều dạng specimen thay vì bị giới hạn vào một cấu hình cố định.
Incus LMM phù hợp với workflow này vì mỗi test geometry có thể được quản lý và cập nhật trực tiếp trên CAD.

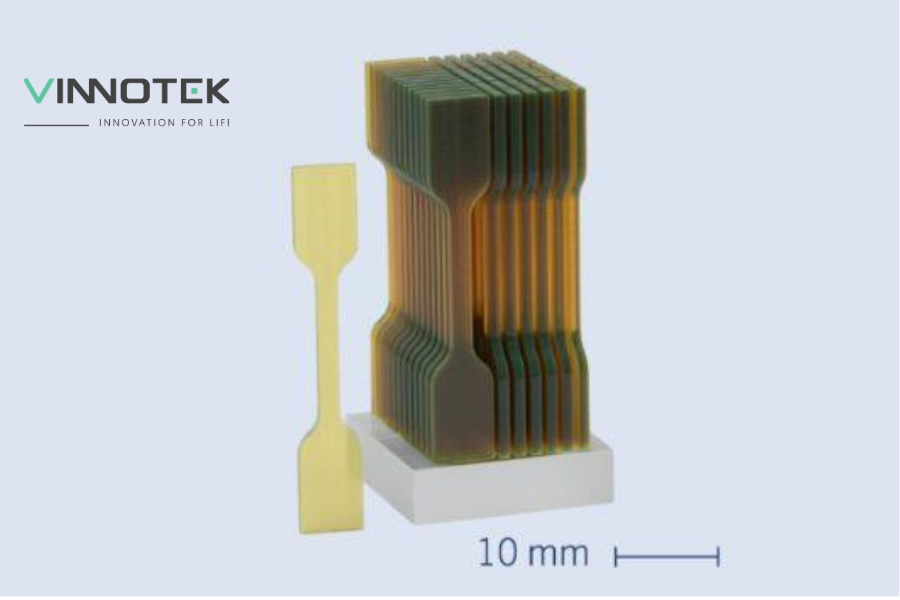

5.2 Standardization Challenge – FirstEver Standardized Testing
Một thách thức lớn của 2PP là xây dựng phương pháp testing có khả năng tạo dữ liệu đáng tin cậy và so sánh được giữa các nghiên cứu.
Sự hợp tác giữa TU Wien, Caltech, RWTH Aachen và các chuyên gia vật liệu từ UpNano đã tiến tới việc thực hiện standardized material testing cho các chi tiết 2PP ở nhiều scale khác nhau.
Năm 2024, kết quả nghiên cứu về standardized material testing của 2PP 3Dprinted parts được công bố trên Advanced Materials.
Ý nghĩa của milestone này không chỉ nằm ở một bài báo khoa học. Nó cho thấy micro và nano additive manufacturing đang tiến từ giai đoạn “có thể in được” sang giai đoạn cần đo lường, so sánh và chuẩn hóa mechanical properties.
Để đi đến đó, các research team cần những custom testing tools có khả năng theo kịp sự thay đổi của specimen và test method.
Stamp và die được sản xuất bằng Incus LMM là một ví dụ rõ cho lớp hạ tầng nghiên cứu này.
5.3 MIT.nano Partnership – Validation ở level cao
UpNano tiếp tục mở rộng hệ sinh thái research khi thiết lập partnership với MIT.nano vào năm 2022.
Một hệ thống NanoOne được đưa vào facility của MIT.nano để phục vụ nghiên cứu và giúp cộng đồng người dùng tại đây tiếp cận khả năng của highresolution 2PP printing.
Việc một hệ thống microprinting được đưa vào môi trường như MIT.nano cho thấy phạm vi ứng dụng của 2PP đang mở rộng khỏi một nhóm nghiên cứu nhỏ sang nhiều lĩnh vực cần microfabrication.
Khi số lượng application tăng, nhu cầu material characterization và custom test equipment cũng tăng theo.
Trong bối cảnh đó, khả năng tạo nhanh những metal fixture nhỏ và phức tạp trở thành một phần quan trọng của research workflow.
5.4 NanoPro Service – Scale up cho industrial production
UpNano không chỉ phát triển 2PP như một công cụ nghiên cứu.
NanoPro service hướng đến việc đưa highresolution 3D printing vào sản xuất industrial microparts với volume lớn hơn.
Khi một material hoặc process chuyển từ research sang production, yêu cầu về characterization càng trở nên quan trọng. Mechanical properties không thể chỉ được đánh giá ở một vài specimen thử nghiệm mà cần một workflow test đủ ổn định để hỗ trợ material qualification.
Custom metal fixture từ LMM vì vậy không chỉ phục vụ giai đoạn research ban đầu. Nó có thể trở thành một phần của quá trình phát triển vật liệu từ laboratory testing đến industrial application.
6. Ý nghĩa rộng hơn – LMM cho research và metrology equipment
Case study UpNano mở ra một nhóm application rộng hơn của LMM: custom tooling cho research, metrology và material testing.
Bài toán mà UpNano gặp phải không chỉ tồn tại trong microprinting.
Nhiều university lab, research institution và R&D department cũng cần những metal jig, fixture hoặc calibration tool có ba đặc điểm chung: số lượng rất thấp, geometry phức tạp và thiết kế thường xuyên thay đổi.
Đây là những application mà phương pháp sản xuất truyền thống đôi khi trở nên kém linh hoạt.
Traditional machining vẫn có lợi thế lớn về độ chính xác, nhưng với một chi tiết nhỏ, complex geometry và chỉ cần một hoặc vài chiếc, số lượng setup và thời gian engineering có thể chiếm phần lớn tổng chi phí.
Powder bed metal AM phù hợp với nhiều ứng dụng khác, nhưng với những part rất nhỏ, yêu cầu feature detail cao và surface quality tốt, lựa chọn công nghệ cần được cân nhắc theo từng geometry.
MIM lại hiệu quả hơn khi production volume đủ lớn để bù được chi phí tooling.
LMM nằm ở một khoảng ứng dụng khác: small metal part, complex geometry, low volume và cần iteration nhanh.
Một số application có đặc điểm tương tự gồm micro tensile test specimen holder, calibration artifact cho metrology instrument, alignment fixture cho optical microscopy, support jig cho SEM sample preparation hoặc component của micromechanical test stage.
Điểm chung của những application này không nằm ở ngành sử dụng, mà ở cách sản xuất: mỗi fixture đều mang tính custom cao và giá trị nằm trong khả năng giải quyết một bài toán nghiên cứu cụ thể.
7. Vinnotek – Đối tác cung cấp Incus tại Việt Nam
Vinnotek cung cấp giải pháp Incus LMM tại Việt Nam cho university lab, research institution và doanh nghiệp R&D cần sản xuất các chi tiết kim loại nhỏ, geometry phức tạp và số lượng thấp.
Các hệ thống Incus như Hammer Evo35 và Hammer Pro25 hỗ trợ nhiều nhóm vật liệu, từ stainless steel và titanium đến các alloy chuyên biệt tùy theo application.
Với research fixture và test apparatus, Vinnotek hỗ trợ doanh nghiệp đánh giá khả năng sản xuất ngay từ geometry ban đầu, lựa chọn hướng thiết kế phù hợp với LMM và kết nối với đội ngũ kỹ thuật của Incus khi application cần material development hoặc feedstock đặc thù.
Đối với những chi tiết như test jig, calibration artifact hay fixture nhỏ có geometry phức tạp, việc đánh giá DfAM từ đầu đặc biệt quan trọng để xác định đâu là feature có thể tạo trực tiếp, đâu là vùng cần tolerance chặt hơn và đâu là bề mặt cần finishing sau sintering.
Tư vấn ứng dụng Incus LMM cho research fixture và test apparatus
Kết luận
Case Study UpNano GmbH x Incus cho thấy một ứng dụng rất khác của metal additive manufacturing: không sản xuất một component thương mại thông thường, mà tạo chính công cụ cần thiết để phát triển và kiểm chứng một công nghệ sản xuất mới.
Bộ stamp và die được UpNano mô tả như “Swiss Army Knife of 3Point Bending” tích hợp bốn cấu hình threepoint bending trong cùng một setup. Với một research tool như vậy, flexibility, fine tolerance và khả năng redesign nhanh quan trọng không kém bản thân vật liệu kim loại được sử dụng.
Incus LMM đáp ứng đúng bài toán đó: sản xuất một metal part nhỏ, geometry phức tạp, số lượng rất thấp và có khả năng thay đổi liên tục trong quá trình nghiên cứu.
Case study cũng cho thấy một ý nghĩa rộng hơn. Khi micro và nano 3D printing tiếp tục phát triển, nhu cầu không chỉ nằm ở những hệ thống có thể tạo ra feature ngày càng nhỏ. Research ecosystem còn cần fixture, test equipment và metrology tool đủ chính xác để đo lường những gì công nghệ đó tạo ra.
Với Incus, Vinnotek đưa khả năng sản xuất các custom metal research fixture bằng LMM đến các phòng lab, trung tâm R&D và đơn vị nghiên cứu tại Việt Nam.
