Trong ngành phụ tùng xe máy, một thiết kế phù hợp với xu hướng hôm nay có thể nhanh chóng mất lợi thế nếu mất nhiều tháng mới được đưa ra thị trường. Tuy nhiên, việc sử dụng máy CNC để sản xuất prototype thường chiếm dụng thiết bị, kéo dài thời gian chờ và làm tăng chi phí thử nghiệm.
Trong Case Study Artitek Taiwan, Raise3D Pro2 đã giúp một xưởng gia công CNC rút ngắn thời gian làm prototype từ ít nhất 2 tuần xuống còn khoảng nửa ngày. Sau khi cải thiện quy trình phát triển sản phẩm, Artitek tiếp tục mở rộng in 3D sang sản xuất jig laser engraving, vật liệu đóng gói và thử nghiệm nylon gia cường sợi carbon.
1. Bối Cảnh: Artitek – CNC Machining Shop Chuyên Phụ Tùng Xe Máy Tại Đài Loan
Artitek là doanh nghiệp tại Đài Loan chuyên cung cấp dịch vụ gia công CNC, thiết kế và sản xuất phụ tùng xe máy. Các sản phẩm của công ty vừa phải đáp ứng yêu cầu kỹ thuật, vừa cần có hình thức phù hợp với xu hướng của thị trường phụ kiện.
Trước khi đầu tư Raise3D Pro2, CEO Mr. Chen và đội ngũ Artitek từng thử nghiệm một số giải pháp in 3D nhưng chưa hài lòng với chất lượng bản in. Prototype chưa đủ chính xác để hỗ trợ các quyết định thiết kế quan trọng, vì vậy công ty vẫn phụ thuộc chủ yếu vào CNC.
Tuy nhiên, quy trình gia công truyền thống khiến thời gian từ thiết kế đến sản phẩm hoàn thiện kéo dài. Khi nhu cầu thị trường thay đổi nhanh hơn, Artitek cần một công cụ trực quan để kiểm tra hình học, kích thước và cảm giác sử dụng trước khi đưa chi tiết lên máy CNC.
Sau khi lựa chọn Raise3D Pro2 với hệ thống hai đầu đùn, Artitek bắt đầu xây dựng quy trình tạo mẫu nhanh ngay trong xưởng. Thiết bị không chỉ giúp giảm thời gian chờ mà còn tạo điều kiện để đội ngũ thử nghiệm nhiều phương án hơn.
Kết quả, Artitek từng bước phát triển phong cách thiết kế riêng và ra mắt sản phẩm đầu tiên vào năm 2021.

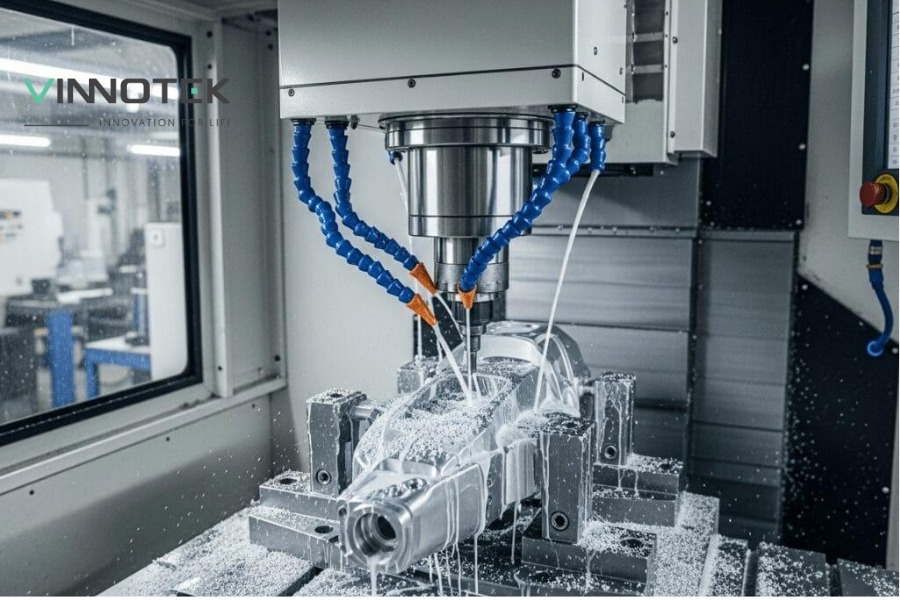

2. Vấn Đề: CNC Manufacturing Process Quá Chậm Cho Thị Trường Thay Đổi Nhanh
Trước khi ứng dụng in 3D, đội ngũ thiết kế của Artitek thiếu một công cụ kiểm chứng trực quan đủ nhanh. Bản vẽ có thể được đánh giá trên màn hình, nhưng nhiều vấn đề về kích thước, thao tác và cảm giác cầm nắm chỉ xuất hiện khi có mẫu vật lý.
Máy CNC của công ty thường xuyên bận xử lý đơn hàng sản xuất. Khi một thiết kế mới hoàn tất, kỹ sư phải chờ đến khi thiết bị có lịch trống mới có thể gia công prototype.
Thời gian chờ có thể kéo dài vài tuần, thậm chí vài tháng. Nếu mẫu đầu tiên chưa phù hợp, đội ngũ phải chỉnh sửa thiết kế rồi tiếp tục chờ một vòng gia công mới.
Riêng giai đoạn prototyping thường mất tối thiểu 2 tuần, trong khi toàn bộ quy trình phát triển và sản xuất truyền thống có thể kéo dài 5–6 tháng.
Khoảng thời gian này là bất lợi lớn trong ngành phụ tùng xe máy, nơi xu hướng thiết kế có thể thay đổi rõ rệt chỉ sau vài tháng. Một sản phẩm dù được gia công tốt vẫn có nguy cơ bỏ lỡ thời điểm phù hợp để tiếp cận thị trường.
Ngoài thời gian, việc sử dụng máy CNC cho prototype còn làm giảm năng lực sản xuất thương mại. Mỗi giờ máy dành cho một mẫu thử cũng là thời gian không được sử dụng cho đơn hàng tạo doanh thu.
3. Giải Pháp: Raise3D Pro2 – Professional 3D Printing Thay Thế Hoàn Toàn CNC Prototyping
Artitek lựa chọn Raise3D Pro2 để chuyển phần lớn hoạt động tạo mẫu khỏi máy CNC. Prototype được in trực tiếp từ dữ liệu thiết kế, giúp kỹ sư kiểm tra hình học trước khi quyết định cắt vật liệu kim loại.
Cách làm này không thay thế CNC trong sản xuất chi tiết cuối cùng. Thay vào đó, in 3D đóng vai trò như một bước xác nhận nhanh, giúp giảm rủi ro gia công sai và hạn chế việc phải làm lại chi tiết kim loại.
3.1 Tại Sao Pro2, Không Phải Máy 3D Printing Khác?
Artitek từng thử nghiệm in 3D nhưng kết quả ban đầu chưa đáp ứng yêu cầu về độ chính xác và chất lượng bề mặt của prototype phụ tùng xe máy.
Raise3D Pro2 thuộc phân khúc professional, được thiết kế để duy trì độ ổn định cao hơn trong những bản in dài. Khung máy chắc chắn, buồng in kín và hệ thống hai đầu đùn giúp thiết bị xử lý nhiều loại hình học và vật liệu hơn so với các máy phổ thông mà Artitek từng sử dụng.
Độ chính xác của Pro2 cho phép đội ngũ đánh giá kích thước, hình dáng và khả năng lắp ráp của sản phẩm, thay vì chỉ sử dụng bản in như một mô hình trình diễn.
Đây là khác biệt quan trọng với một xưởng CNC. Prototype chỉ thực sự có giá trị khi nó giúp phát hiện vấn đề trước khi máy CNC bắt đầu gia công vật liệu thật.
3.2 ideaMaker – Design-to-Print Workflow Hoàn Chỉnh
Raise3D Pro2 được kết nối với phần mềm slicing ideaMaker, giúp Artitek chuyển mô hình từ thiết kế sang bản in trong một quy trình thống nhất.
Kỹ sư có thể điều chỉnh hướng đặt, support, layer height, infill và những thông số liên quan đến chất lượng mẫu. Sau khi sửa thiết kế, file mới có thể được xử lý và đưa lên máy gần như ngay lập tức.
Trong quá trình phát triển brake lever, Artitek sử dụng ideaMaker để điều chỉnh các thông số và nhanh chóng xem kết quả trên mẫu vật lý.
Vòng lặp thiết kế vì vậy được rút ngắn đáng kể:
- Hoàn thiện hoặc chỉnh sửa mô hình CAD.
- Chuẩn bị file trên ideaMaker.
- In prototype trong vài giờ.
- Kiểm tra kích thước, thao tác và khả năng lắp ráp.
- Tiếp tục điều chỉnh trước khi gia công CNC.
Việc kết nối chặt chẽ giữa thiết kế và tạo mẫu giúp Artitek đưa quyết định dựa trên sản phẩm vật lý thay vì chỉ dựa vào mô phỏng trên màn hình.
4. Ba Ứng Dụng Thực Tế – Từ Brake Lever Đến Jig Laser Engraving
Sau khi Pro2 chứng minh được hiệu quả trong prototyping, Artitek không giới hạn thiết bị ở phòng thiết kế. Công ty tiếp tục sử dụng máy cho jig, fixture và cả vật liệu đóng gói tùy chỉnh.

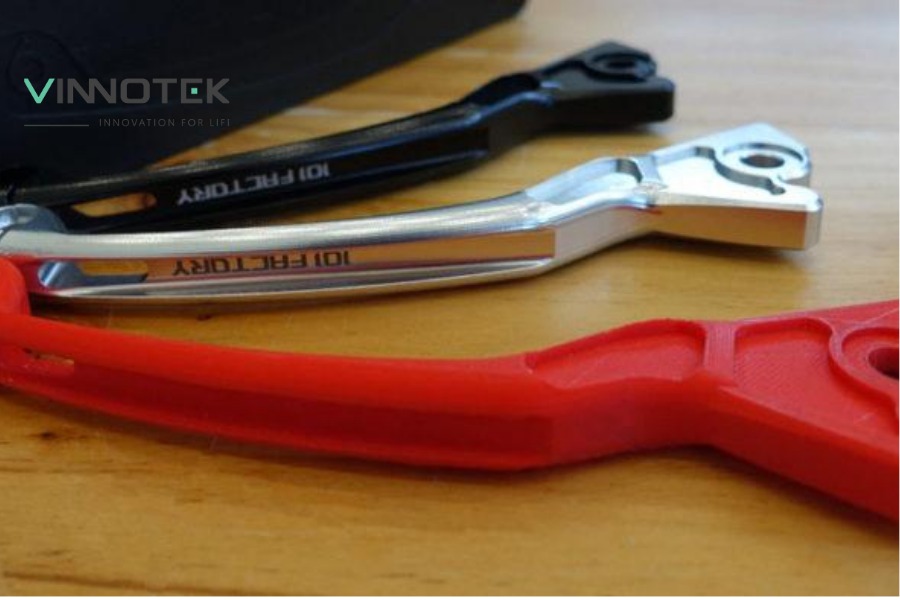

4.1 Prototype Phụ Tùng Xe Máy – Brake Lever Case
Một trong những dự án tiêu biểu của Artitek là thiết kế brake lever cho xe máy. Đây là chi tiết có ảnh hưởng trực tiếp đến khả năng điều khiển và an toàn của người sử dụng.
Nếu tay phanh quá lớn, người có bàn tay nhỏ sẽ khó thao tác thoải mái. Nếu thiết kế quá nhỏ hoặc quá mỏng, chi tiết có thể không đạt độ cứng và khả năng truyền lực cần thiết.
Nhờ Raise3D Pro2, Artitek đã phát hiện sai lệch kích thước của thiết kế đầu tiên chỉ trong vài giờ. Đội ngũ sau đó điều chỉnh mô hình, in lại và tiếp tục kiểm tra ngay trong cùng chu kỳ phát triển.
Nếu sử dụng CNC, vấn đề tương tự có thể chỉ được phát hiện sau ít nhất 2 tuần. Mỗi lần chỉnh sửa còn kéo theo thêm thời gian chờ và chi phí sử dụng máy.
| Tiêu chí | CNC Machining | Raise3D Pro2 |
| Thời gian làm prototype | Tối thiểu 2 tuần | Khoảng nửa ngày |
| Chi phí chính | Thời gian máy, vật liệu và nhân công | Chủ yếu là filament |
| Khả năng sửa thiết kế | Phải chờ gia công lại | Chỉnh file và in lại |
| Ảnh hưởng đến sản xuất | Chiếm dụng máy CNC | Tách khỏi dây chuyền CNC |
Việc rút ngắn thời gian xác nhận đặc biệt có giá trị với các chi tiết liên quan đến thao tác người dùng. Kỹ sư có thể thử nhiều kích thước và góc đặt trước khi chốt thiết kế kim loại cuối cùng.
4.2 Jig Cho Laser Engraving – Mở Rộng Sang Manufacturing Aid
Sau thành công trong tạo mẫu, Artitek tiếp tục sử dụng Pro2 để sản xuất jig và fixture phục vụ gia công.
Một ứng dụng thực tế là jig định vị cho quá trình laser engraving. Jig có nhiệm vụ giữ phụ tùng tại đúng vị trí và góc độ dưới đầu laser để nội dung được khắc nhất quán giữa nhiều sản phẩm.
Thay vì gia công jig kim loại cho từng hình dạng, Artitek có thể thiết kế bề mặt ôm theo đúng biên dạng của phụ tùng rồi in trực tiếp.
Đồ gá in 3D mang lại một số lợi ích rõ rệt:
- Định vị sản phẩm nhất quán qua nhiều lần khắc.
- Tùy chỉnh theo đúng hình học của từng phụ tùng xe máy.
- Sản xuất lại nhanh khi thiết kế chi tiết thay đổi.
- Giảm thời gian changeover giữa các mã sản phẩm.
- Không chiếm dụng máy CNC để gia công jig phụ trợ.
Việc mở rộng từ prototype sang manufacturing aid cho thấy máy in 3D có thể tạo giá trị ở nhiều khâu trong cùng một xưởng sản xuất.

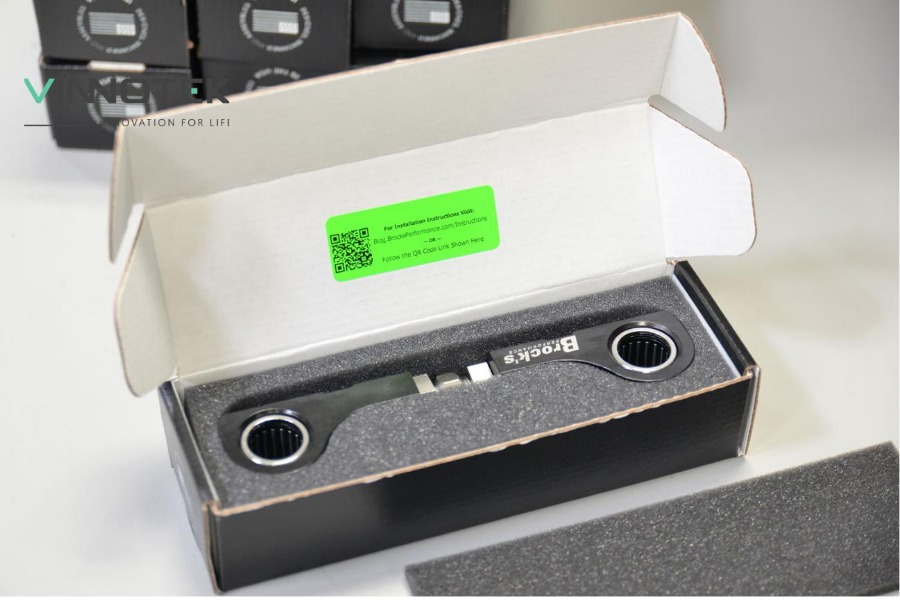

4.3 Packaging Material – Unexpected Application
Một ứng dụng khác được Artitek phát hiện trong quá trình sử dụng Pro2 là sản xuất vật liệu đóng gói tùy chỉnh.
Các insert có thể được thiết kế theo đúng biên dạng của phụ tùng, giúp sản phẩm cố định tốt hơn trong hộp và hạn chế va đập khi vận chuyển.
Với những phụ tùng có hình dạng phức tạp hoặc sản lượng thấp, việc đặt riêng khuôn xốp hay vật liệu đóng gói có thể không hiệu quả về chi phí. In 3D cho phép doanh nghiệp sản xuất đúng số lượng cần thiết mà không phải đầu tư khuôn.
Custom packaging còn góp phần nâng cao trải nghiệm nhận hàng và thể hiện hình ảnh chuyên nghiệp của thương hiệu, đặc biệt với những phụ kiện có giá trị cao.
5. Open Filament Program – Material Flexibility Cho Motorcycle Parts
Artitek không chỉ sử dụng một loại filament cho mọi ứng dụng. Mỗi phụ tùng xe máy có yêu cầu khác nhau về độ cứng, độ bền va đập, khả năng chịu nhiệt và chất lượng bề mặt.
Raise3D Open Filament Program cho phép kiểm tra và sử dụng vật liệu từ nhiều nhà sản xuất filament đã được tối ưu cho hệ thống. Điều này giúp doanh nghiệp tránh bị giới hạn trong một hệ sinh thái vật liệu đóng.
Artitek hiện thử nghiệm nylon gia cường sợi carbon để đánh giá khả năng sử dụng trong những ứng dụng tương lai.
PA-CF có nhiều đặc tính phù hợp với phụ tùng xe máy và đồ gá:
- Độ cứng cao hơn nylon thông thường.
- Khối lượng thấp.
- Khả năng ổn định kích thước tốt.
- Chịu nhiệt và chống mài mòn tốt hơn PLA hoặc ABS.
- Phù hợp với bracket, fixture và prototype chức năng.
Tuy nhiên, việc lựa chọn vật liệu vẫn cần dựa trên điều kiện tải trọng và môi trường làm việc thực tế. Các chi tiết liên quan trực tiếp đến an toàn cần được kiểm nghiệm kỹ trước khi sử dụng như sản phẩm cuối.
Khả năng thử nghiệm nhiều filament giúp Artitek lựa chọn vật liệu theo đúng chức năng của từng sản phẩm thay vì buộc phải sử dụng một loại nhựa cho mọi ứng dụng.
6. Kết Quả: “Artitek Style” Và Product Launch 2021
Kết quả quan trọng nhất của dự án không chỉ là rút ngắn thời gian prototype. Raise3D Pro2 đã giúp Artitek thử nghiệm đủ nhiều phương án để dần hình thành phong cách thiết kế riêng.
Trong quy trình CNC truyền thống, mỗi lần thử nghiệm đều tốn nhiều thời gian và chi phí. Vì vậy, đội ngũ thường phải chốt phương án sớm hơn và hạn chế số vòng điều chỉnh.
Với in 3D, Artitek có thể tạo nhiều phiên bản, so sánh trực tiếp và điều chỉnh các đường nét trước khi gia công kim loại. Quá trình này giúp công ty xây dựng được “Artitek style” thay vì chỉ phát triển từng sản phẩm riêng lẻ.
Năng lực phát triển nhanh hơn cũng hỗ trợ Artitek ra mắt sản phẩm đầu tiên vào năm 2021.
Trong ngành phụ kiện xe máy, nơi thiết kế và xu hướng thị trường thay đổi nhanh, khả năng đưa một ý tưởng mới ra thị trường đúng thời điểm là lợi thế cạnh tranh rõ rệt.
7. Ý Nghĩa Với CNC Machining Shop Và Motorcycle Parts Manufacturer Tại Việt Nam
Bài toán của Artitek cũng xuất hiện tại nhiều xưởng CNC và doanh nghiệp phụ tùng xe máy ở Việt Nam. Máy CNC thường được ưu tiên cho đơn hàng sản xuất, khiến prototype và jig nội bộ phải chờ lịch trống.
Khi thời gian tạo mẫu kéo dài, doanh nghiệp có thể bỏ lỡ xu hướng, tăng chi phí thử nghiệm và chậm phản hồi trước yêu cầu mới của khách hàng.
Raise3D Pro3 Series, thế hệ tiếp theo của Pro2, cho phép các xưởng CNC tại Việt Nam xây dựng một quy trình tương tự:
- In prototype trong vài giờ hoặc nửa ngày thay vì chờ nhiều tuần.
- Kiểm tra kích thước và khả năng lắp ráp trước khi cắt kim loại.
- Giảm thời gian máy CNC dành cho những thiết kế chưa được xác nhận.
- Thử nghiệm nhiều phương án để phát triển phong cách sản phẩm riêng.
- Mở rộng sang jig laser, fixture lắp ráp và packaging insert.
- Sử dụng vật liệu composite cho prototype và manufacturing aid chịu lực.
In 3D không thay thế hoàn toàn CNC. Hai công nghệ bổ trợ cho nhau: Raise3D giúp xác nhận và tối ưu thiết kế, còn CNC đảm nhiệm chi tiết cuối bằng kim loại khi sản phẩm đã được kiểm chứng.
8. Vinnotek – Đối Tác Phân Phối Chính Thức Raise3D Tại Việt Nam
Vinnotek là đơn vị phân phối chính thức Raise3D tại Việt Nam, cung cấp giải pháp in 3D cho xưởng CNC, nhà sản xuất phụ tùng xe máy và doanh nghiệp cơ khí.
Raise3D Pro3 Series, thế hệ kế tiếp của Pro2, hỗ trợ hệ thống hai đầu đùn và quy trình ideaMaker cho prototype phụ tùng, jig và fixture. Raise3D E2CF kết hợp PA12 CF cùng các vật liệu thuộc Open Filament Program phù hợp với đồ gá và chi tiết cần độ cứng cao hơn.
Vinnotek hỗ trợ khách hàng đánh giá ứng dụng, lựa chọn vật liệu, tối ưu file in và xây dựng quy trình kết hợp giữa in 3D với CNC hoặc laser engraving.
📞 Liên hệ Vinnotek để được tư vấn triển khai Raise3D cho prototype phụ tùng xe máy và sản xuất jig.
Kết Luận
Case Study Artitek cho thấy một máy in 3D professional có thể thay đổi đáng kể quy trình của xưởng CNC. Raise3D Pro2 giúp doanh nghiệp rút ngắn thời gian làm prototype từ ít nhất 2 tuần xuống còn khoảng nửa ngày, đồng thời giảm chi phí và tránh chiếm dụng máy CNC.
Giá trị của thiết bị không dừng ở tạo mẫu. Artitek tiếp tục sử dụng Pro2 để sản xuất jig laser engraving, packaging insert và thử nghiệm vật liệu nylon gia cường sợi carbon.
Quan trọng hơn, khả năng lặp lại thiết kế nhanh giúp công ty phát triển được phong cách riêng và đưa sản phẩm mới ra thị trường vào năm 2021.
Với Raise3D Pro3 Series, E2CF cùng dịch vụ tư vấn và hỗ trợ kỹ thuật, Vinnotek giúp các xưởng CNC và nhà sản xuất phụ tùng xe máy tại Việt Nam xây dựng quy trình từ thiết kế, prototype đến manufacturing aid hiệu quả hơn.
