Khi nhắc đến CAD, nhiều người thường nghĩ đây chỉ là công cụ dùng để vẽ bản vẽ kỹ thuật 2D. Tuy nhiên, CAD hiện nay còn cho phép thiết kế mô hình 3D với độ chính xác cao, đóng vai trò quan trọng trong sản xuất hiện đại và công nghệ in 3D.
Đây cũng là nền tảng được nhiều doanh nghiệp ứng dụng để tối ưu quy trình phát triển sản phẩm. Trong bài viết này, Vinnotek sẽ cùng bạn tìm hiểu CAD in 3D là gì, cách hoạt động của thiết kế CAD 3D và những phần mềm phổ biến dành cho người mới bắt đầu.
1. CAD là gì? Phân biệt CAD 2D và CAD 3D
CAD (Computer-Aided Design) là công nghệ thiết kế được hỗ trợ bởi máy tính, cho phép kỹ sư, kiến trúc sư và nhà thiết kế tạo ra các bản vẽ kỹ thuật hoặc mô hình sản phẩm với độ chính xác cao. Thay vì thực hiện bản vẽ thủ công, người dùng có thể sử dụng phần mềm CAD để xây dựng, chỉnh sửa, kiểm tra và tối ưu thiết kế một cách nhanh chóng và hiệu quả hơn.
Hiện nay, CAD được ứng dụng rộng rãi trong nhiều lĩnh vực như cơ khí, chế tạo khuôn mẫu, kiến trúc, xây dựng, nội thất và in 3D. Tùy theo nhu cầu sử dụng, CAD được chia thành hai hình thức chính là CAD 2D và CAD 3D.
| Tiêu chí | CAD 2D | CAD 3D |
| Mục đích | Tạo bản vẽ kỹ thuật trên mặt phẳng | Thiết kế và mô phỏng vật thể trong không gian ba chiều |
| Không gian thiết kế | 2 chiều (X, Y) | 3 chiều (X, Y, Z) |
| Cách thể hiện | Đường nét, kích thước, ký hiệu kỹ thuật | Mô hình khối, bề mặt và hình dạng thực tế |
| Khả năng trực quan | Thấp, cần người xem tự hình dung | Cao, có thể xoay và quan sát từ nhiều góc độ |
| Ưu điểm | Dễ học, thao tác nhanh, yêu cầu cấu hình thấp | Trực quan, mô phỏng chính xác, hỗ trợ sản xuất và in 3D |
| Nhược điểm | Khó hình dung sản phẩm thực tế, hạn chế mô phỏng | Phức tạp hơn, yêu cầu kỹ năng và phần cứng cao hơn |
| Ứng dụng | Bản vẽ xây dựng, sơ đồ điện, tài liệu kỹ thuật | Thiết kế cơ khí, khuôn mẫu, sản phẩm công nghiệp, in 3D |
- Khi nào nên sử dụng CAD 2D?: CAD 2D phù hợp cho việc tạo bản vẽ kỹ thuật, sơ đồ và tài liệu sản xuất cần thể hiện kích thước, ký hiệu một cách rõ ràng. Đây là lựa chọn hiệu quả khi không cần mô phỏng sản phẩm trong không gian ba chiều.
- Khi nào nên sử dụng CAD 3D?: CAD 3D được sử dụng khi cần thiết kế và trực quan hóa sản phẩm dưới dạng mô hình không gian. Phương pháp này đặc biệt phù hợp với thiết kế cơ khí, khuôn mẫu, phát triển sản phẩm và tạo file phục vụ công nghệ in 3D.
2. Thiết kế CAD 3D hoạt động như thế nào
Thiết kế CAD 3D là quá trình xây dựng mô hình sản phẩm trong không gian ba chiều bằng các phần mềm chuyên dụng. Thay vì chỉ thể hiện thông tin trên mặt phẳng như CAD 2D, CAD 3D cho phép người dùng tạo ra mô hình có đầy đủ chiều dài, chiều rộng và chiều cao, giúp trực quan hóa sản phẩm trước khi đưa vào sản xuất.
Đây cũng là nền tảng quan trọng trong nhiều lĩnh vực như cơ khí, chế tạo khuôn mẫu, phát triển sản phẩm và đặc biệt là công nghệ in 3D. Các giải pháp mà Vinnotek cung cấp hiện nay cũng dựa trên sự kết hợp giữa thiết kế CAD 3D và quy trình sản xuất số hiện đại.
2.1 Quy trình dựng mô hình 3D cơ bản
Hầu hết các phần mềm CAD hiện nay như AutoCAD, SolidWorks, Fusion 360 hay Inventor đều sử dụng phương pháp thiết kế tham số (Parametric Modeling). Quy trình tạo mô hình thường trải qua ba bước chính:
Bước 1: Sketch (Phác thảo 2D)
Mọi mô hình 3D đều bắt đầu từ một bản phác thảo 2D trên mặt phẳng thiết kế. Người dùng tạo các hình học cơ bản như đường thẳng, hình tròn, hình chữ nhật hoặc đường cong, sau đó áp dụng các ràng buộc và kích thước để đảm bảo độ chính xác của bản vẽ.
Bước 2: Extrude hoặc Revolve (Tạo khối 3D)
Sau khi hoàn thành Sketch, các lệnh tạo khối sẽ được sử dụng để biến bản phác thảo thành mô hình 3D.
- Extrude (Đùn khối): Kéo dài biên dạng 2D theo một phương nhất định để tạo thành các chi tiết dạng hộp, tấm hoặc khối đặc.
- Revolve (Xoay khối): Quay biên dạng 2D quanh một trục để tạo các chi tiết đối xứng tròn như trục, bánh xe, ống hoặc bình chứa.
Bước 3: Hoàn thiện mô hình
Sau khi tạo được khối cơ bản, người thiết kế tiếp tục chỉnh sửa và bổ sung các chi tiết kỹ thuật như khoét lỗ, bo góc (Fillet), vát cạnh (Chamfer), tạo ren hoặc lắp ráp nhiều chi tiết thành một cụm hoàn chỉnh. Kết quả cuối cùng là mô hình 3D có thể sử dụng cho mô phỏng, phân tích kỹ thuật hoặc sản xuất.

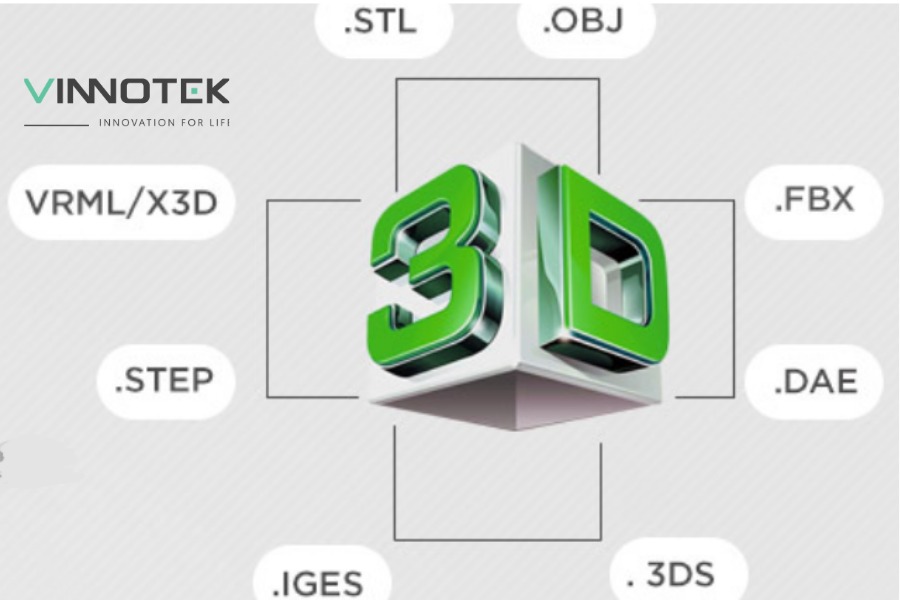

2.2 Các định dạng file CAD 3D phổ biến
Sau khi hoàn thiện thiết kế, mô hình CAD 3D sẽ được xuất sang các định dạng file khác nhau tùy theo mục đích sử dụng. Một số định dạng phổ biến gồm:
| Định dạng | Đặc điểm | Ứng dụng |
| STL | Lưu trữ hình học bề mặt dưới dạng lưới tam giác | In 3D |
| STEP | Giữ nguyên dữ liệu thiết kế và thông tin kỹ thuật | Trao đổi dữ liệu CAD |
| IGES | Chuẩn trao đổi dữ liệu giữa các phần mềm CAD | Thiết kế kỹ thuật |
| OBJ | Hỗ trợ màu sắc, vật liệu và kết cấu bề mặt | Đồ họa 3D, in 3D màu |
| 3MF | Định dạng hiện đại cho sản xuất bồi đắp | In 3D thế hệ mới |
Trong số các định dạng trên, STL là định dạng được sử dụng phổ biến nhất trong công nghệ in 3D. Sau khi mô hình được thiết kế bằng CAD 3D, file thường được xuất sang STL rồi đưa vào phần mềm slicing để tạo đường chạy máy in.
Chính vì vậy, CAD 3D được xem là bước khởi đầu quan trọng của toàn bộ quy trình in 3D, từ ý tưởng thiết kế đến sản phẩm thực tế. Đây cũng là lý do các doanh nghiệp ngày càng chú trọng đầu tư vào phần mềm CAD, giải pháp in 3D và quy trình sản xuất số mà Vinnotek đang triển khai cho nhiều ngành công nghiệp tại Việt Nam.
3. Top phần mềm CAD 3D phổ biến hiện nay
Sự phát triển của công nghệ thiết kế số đã tạo ra nhiều phần mềm CAD 3D phục vụ cho các nhu cầu khác nhau, từ cơ khí, xây dựng đến sản xuất và in 3D. Mỗi phần mềm đều có những ưu điểm riêng về tính năng, mức độ phức tạp và lĩnh vực ứng dụng. Dưới đây là những phần mềm CAD 3D phổ biến nhất hiện nay được phân loại theo từng mục đích sử dụng.
3.1 Phần mềm CAD 3D cho cơ khí và công nghiệp
SolidWorks là một trong những phần mềm thiết kế cơ khí phổ biến nhất hiện nay, được sử dụng rộng rãi trong thiết kế chi tiết máy, cụm lắp ráp và tạo bản vẽ kỹ thuật. Công cụ này nổi bật nhờ khả năng mô phỏng, phân tích và tối ưu sản phẩm trước khi sản xuất.
Fusion 360 là nền tảng CAD/CAM hiện đại hoạt động trên nền tảng đám mây, cho phép người dùng thiết kế, mô phỏng và lập trình gia công trên cùng một hệ thống. Đây là lựa chọn phù hợp cho startup, freelancer và doanh nghiệp sản xuất quy mô nhỏ.
Autodesk Inventor được phát triển chuyên biệt cho lĩnh vực cơ khí với khả năng thiết kế tham số, mô phỏng chuyển động và tự động hóa nhiều tác vụ kỹ thuật phức tạp.
3.2 Phần mềm CAD 3D cho kiến trúc và xây dựng

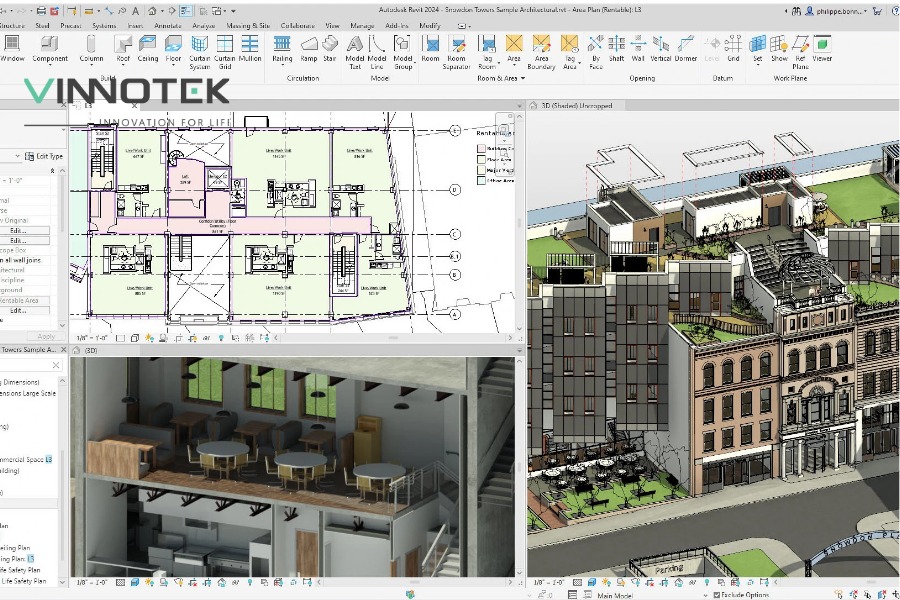

Revit là công cụ BIM (Building Information Modeling) hàng đầu hiện nay, hỗ trợ thiết kế, quản lý dữ liệu công trình và phối hợp giữa các bộ môn trong dự án xây dựng.
SketchUp nổi tiếng với giao diện trực quan và dễ sử dụng, giúp người dùng nhanh chóng tạo mô hình kiến trúc, nội thất và cảnh quan mà không cần quá nhiều kiến thức kỹ thuật chuyên sâu.
3.3 Phần mềm CAD 3D miễn phí cho người mới bắt đầu

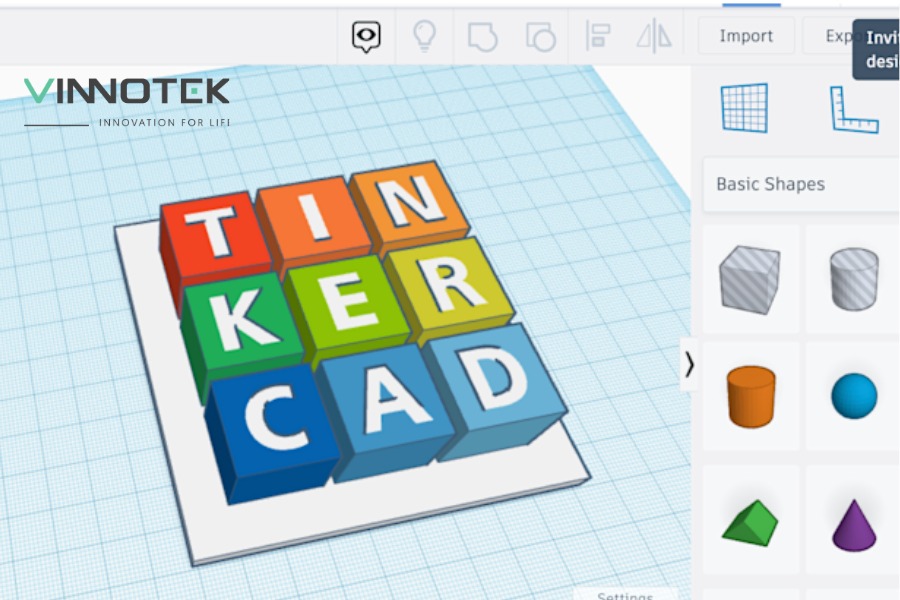

Tinkercad là phần mềm thiết kế 3D trực tuyến với giao diện kéo thả đơn giản, phù hợp cho học sinh, sinh viên và những người mới tiếp cận CAD hoặc in 3D.
FreeCAD là phần mềm mã nguồn mở miễn phí hỗ trợ thiết kế tham số, được nhiều người lựa chọn để học CAD 3D hoặc thực hiện các dự án cá nhân với chi phí thấp.
Blender là công cụ thiết kế và dựng hình 3D mạnh mẽ, được sử dụng rộng rãi trong đồ họa, hoạt hình và thiết kế mô hình nghệ thuật phục vụ in 3D.
3.4 Phần mềm chuyên sâu cho in 3D
Bên cạnh các phần mềm thiết kế CAD truyền thống, lĩnh vực sản xuất bồi đắp còn sử dụng những giải pháp chuyên biệt để xử lý và tối ưu dữ liệu trước khi in.
Materialise Magics là phần mềm chuẩn bị dữ liệu in 3D hàng đầu thế giới. Công cụ này hỗ trợ sửa lỗi mô hình, tối ưu hướng in, tạo cấu trúc support và sắp xếp chi tiết trên bàn in nhằm nâng cao hiệu quả sản xuất. Đây cũng là giải pháp đang được Vinnotek phân phối chính hãng tại Việt Nam cho nhiều doanh nghiệp ứng dụng công nghệ in 3D công nghiệp.
Hexagon cung cấp hệ sinh thái phần mềm đo lường, mô phỏng và kiểm soát chất lượng sản xuất, giúp kết nối liền mạch giữa thiết kế CAD, in 3D và gia công truyền thống. Các giải pháp Hexagon hiện cũng đang được Vinnotek triển khai nhằm hỗ trợ doanh nghiệp đẩy mạnh chuyển đổi số trong sản xuất.
Bảng so sánh nhanh các phần mềm CAD 3D
| Tên phần mềm | Mức độ khó | Giá tham khảo | Phù hợp với |
| Tinkercad | Rất dễ | Miễn phí | Người mới bắt đầu, học sinh |
| SketchUp | Dễ | Miễn phí / Trả phí | Kiến trúc, nội thất, dựng hình nhanh |
| Fusion 360 | Trung bình | Miễn phí giới hạn / Trả phí | Freelancer, startup, cơ khí quy mô nhỏ |
| Blender | Khó | Miễn phí | Thiết kế đồ họa 3D, mô hình nghệ thuật |
| FreeCAD | Trung bình | Miễn phí | Sinh viên, người học CAD |
| SolidWorks | Trung bình – Khó | Trả phí | Kỹ sư cơ khí, doanh nghiệp sản xuất |
| Inventor | Trung bình – Khó | Trả phí | Thiết kế cơ khí chuyên nghiệp |
| Revit | Khó | Trả phí | Kiến trúc sư, kỹ sư xây dựng |
| Materialise Magics | Khó | Bản quyền thương mại | Doanh nghiệp in 3D công nghiệp |
| Hexagon | Khó | Bản quyền thương mại | Doanh nghiệp sản xuất và đo kiểm |
Việc lựa chọn phần mềm CAD 3D phù hợp phụ thuộc vào mục tiêu sử dụng, ngân sách và trình độ của người dùng. Nếu mới bắt đầu, Tinkercad hoặc FreeCAD là những lựa chọn dễ tiếp cận. Trong khi đó, các doanh nghiệp ứng dụng CAD in 3D ở quy mô công nghiệp thường kết hợp phần mềm thiết kế với các giải pháp chuyên sâu như Materialise Magics và Hexagon để tối ưu toàn bộ quy trình từ thiết kế đến sản xuất.
4. Mối liên hệ giữa CAD 3D và công nghệ in 3D
CAD 3D và in 3D là hai công nghệ có mối liên hệ chặt chẽ trong quy trình sản xuất hiện đại. Nếu in 3D là quá trình tạo ra sản phẩm vật lý từ dữ liệu số, thì CAD 3D chính là bước khởi đầu giúp xây dựng dữ liệu đó. Nói cách khác, trước khi một chi tiết có thể được in thành công, nó cần được thiết kế dưới dạng mô hình 3D bằng phần mềm CAD.
4.1 Vì sao CAD 3D là bước bắt buộc trước khi in 3D?
Máy in 3D không thể hoạt động chỉ từ bản vẽ 2D hoặc ý tưởng thiết kế. Thay vào đó, thiết bị cần một mô hình 3D hoàn chỉnh để phần mềm slicing phân tích, chia lớp và tạo đường chạy in. Chính vì vậy, CAD 3D đóng vai trò như cầu nối giữa ý tưởng và sản phẩm thực tế.
Thông qua CAD 3D, người dùng có thể kiểm tra kích thước, hình dạng, khả năng lắp ráp và tối ưu thiết kế trước khi sản xuất. Điều này giúp giảm chi phí thử nghiệm, hạn chế sai sót và rút ngắn thời gian phát triển sản phẩm. Đây cũng là lý do CAD 3D và in 3D thường được ứng dụng song song trong các lĩnh vực như cơ khí, y tế, hàng không, ô tô và chế tạo khuôn mẫu.
4.2 Những lưu ý khi thiết kế CAD cho in 3D
Để mô hình CAD có thể được in chính xác và hạn chế lỗi trong quá trình sản xuất, người thiết kế cần chú ý một số yếu tố quan trọng:
Đảm bảo mô hình kín khối (Watertight Model): Mô hình 3D phải là một khối hoàn chỉnh, không có lỗ hổng hoặc bề mặt hở. Nếu file không kín khối, phần mềm xử lý dữ liệu có thể không nhận diện chính xác thể tích vật thể, dẫn đến lỗi khi in.
Thiết kế độ dày thành phù hợp: Các thành quá mỏng có thể khiến chi tiết bị biến dạng hoặc không thể in được. Độ dày tối thiểu cần được tính toán dựa trên công nghệ in và vật liệu sử dụng.
Hạn chế các phần nhô ra quá lớn: Những chi tiết có góc nghiêng hoặc phần nhô ra vượt quá khả năng tự đỡ của vật liệu thường cần bổ sung cấu trúc support để tránh hiện tượng sụp hoặc cong vênh trong quá trình in.
Kiểm tra kích thước và dung sai lắp ráp: Đối với các chi tiết ghép nối hoặc lắp ráp, cần thiết kế khoảng hở hợp lý để đảm bảo sản phẩm sau khi in vẫn hoạt động đúng chức năng.
Xuất file đúng định dạng: Sau khi hoàn thiện mô hình CAD, người dùng thường xuất sang định dạng STL hoặc 3MF để đưa vào phần mềm slicing. Việc lựa chọn đúng định dạng sẽ giúp giữ nguyên dữ liệu hình học và giảm thiểu lỗi trong quá trình xử lý.
Ngày nay, sự kết hợp giữa CAD 3D và công nghệ in 3D đang trở thành xu hướng trong sản xuất thông minh. Từ thiết kế ý tưởng, tạo mẫu nhanh đến sản xuất các chi tiết phức tạp, toàn bộ quy trình đều bắt đầu từ một mô hình CAD chính xác. Đây cũng là lĩnh vực mà Vinnotek đang tập trung phát triển thông qua các giải pháp phần mềm, vật liệu và công nghệ in 3D nhằm hỗ trợ doanh nghiệp tối ưu hóa quá trình nghiên cứu, thiết kế và sản xuất sản phẩm.
5. Ứng dụng thực tế của CAD 3D
Nhờ khả năng mô phỏng sản phẩm chính xác trong không gian ba chiều, CAD 3D hiện được ứng dụng rộng rãi trong nhiều lĩnh vực từ sản xuất công nghiệp đến xây dựng và thiết kế nội thất. Công nghệ này giúp rút ngắn thời gian phát triển sản phẩm, giảm chi phí thử nghiệm và nâng cao hiệu quả làm việc.
- Tạo mẫu nhanh (Rapid Prototyping): CAD 3D là nền tảng quan trọng trong quy trình tạo mẫu nhanh. Sau khi hoàn thiện thiết kế, mô hình có thể được chuyển trực tiếp sang máy in 3D để tạo ra nguyên mẫu vật lý trong thời gian ngắn. Điều này giúp doanh nghiệp dễ dàng đánh giá thiết kế, kiểm tra chức năng và thực hiện các điều chỉnh trước khi sản xuất hàng loạt.
- Sản xuất linh kiện cơ khí, y tế và hàng không: Trong lĩnh vực cơ khí, CAD 3D được sử dụng để thiết kế chi tiết máy, khuôn mẫu và các cụm lắp ráp có độ chính xác cao. Đối với ngành y tế, công nghệ này hỗ trợ tạo mô hình giải phẫu, thiết bị y khoa và các sản phẩm cá nhân hóa cho từng bệnh nhân. Trong ngành hàng không, CAD 3D giúp thiết kế và tối ưu các linh kiện phức tạp, đáp ứng yêu cầu nghiêm ngặt về hiệu suất và trọng lượng.
- Kiến trúc và thiết kế nội thất: CAD 3D cho phép kiến trúc sư và nhà thiết kế nội thất trực quan hóa công trình dưới dạng mô hình ba chiều trước khi thi công. Nhờ đó, khách hàng có thể dễ dàng hình dung không gian, vật liệu và bố cục tổng thể, đồng thời giúp giảm thiểu sai sót trong quá trình triển khai thực tế. Các phần mềm như SketchUp và Revit hiện đang được sử dụng rộng rãi trong lĩnh vực này để nâng cao hiệu quả thiết kế và quản lý dự án.
6. Câu hỏi thường gặp (FAQ) – tối ưu featured snippet
Trong quá trình tìm hiểu về CAD in 3D, nhiều người thường có những thắc mắc liên quan đến việc học CAD 3D, lựa chọn phần mềm phù hợp hay các định dạng file dùng cho in 3D. Dưới đây là những câu hỏi phổ biến nhất cùng câu trả lời ngắn gọn giúp bạn nhanh chóng nắm bắt các thông tin cần thiết.
- CAD 3D có khó học không?
CAD 3D không quá khó học nếu bạn bắt đầu từ các thao tác cơ bản như vẽ Sketch, tạo khối bằng Extrude hoặc Revolve và chỉnh sửa mô hình. Với các phần mềm thân thiện như Tinkercad hoặc SketchUp, người mới có thể làm quen chỉ sau vài ngày. Tuy nhiên, để sử dụng thành thạo các phần mềm chuyên nghiệp như SolidWorks, Inventor hay Revit sẽ cần nhiều thời gian và thực hành hơn.
- Phần mềm CAD 3D nào miễn phí?
Hiện nay có nhiều phần mềm CAD 3D miễn phí phù hợp cho người mới bắt đầu như Tinkercad, FreeCAD và Blender. Trong đó, Tinkercad dễ sử dụng nhất, FreeCAD phù hợp với thiết kế kỹ thuật cơ bản, còn Blender là lựa chọn mạnh mẽ cho thiết kế mô hình 3D và đồ họa.
- File CAD 3D nào dùng để in 3D được?
Các định dạng file phổ biến có thể sử dụng cho in 3D gồm STL, OBJ và 3MF. Trong đó, STL là định dạng được hỗ trợ rộng rãi nhất bởi hầu hết các phần mềm slicing và máy in 3D hiện nay. Sau khi thiết kế mô hình CAD 3D, người dùng thường xuất file STL để chuẩn bị cho quá trình in.
- Học CAD 3D bao lâu thì thành thạo?
Thời gian học CAD 3D phụ thuộc vào mục tiêu và mức độ sử dụng. Người mới có thể nắm được các thao tác cơ bản sau vài tuần học tập và thực hành. Để sử dụng thành thạo trong công việc chuyên môn như thiết kế cơ khí, kiến trúc hoặc chuẩn bị dữ liệu cho in 3D, thời gian học thường kéo dài từ 3 đến 6 tháng hoặc lâu hơn tùy vào độ phức tạp của dự án.
Kết luận: Hiểu rõ CAD in 3D là gì sẽ giúp bạn lựa chọn đúng công cụ thiết kế và khai thác hiệu quả công nghệ in 3D trong học tập, nghiên cứu cũng như sản xuất. Bên cạnh phần mềm CAD phù hợp, việc kết hợp với các giải pháp công nghệ hiện đại từ Vinnotek sẽ góp phần tối ưu quy trình phát triển sản phẩm từ ý tưởng đến thực tế.
