Bàn nhiệt máy in 3D là bộ phận quan trọng giúp tăng độ bám dính của vật liệu, hạn chế cong vênh và nâng cao chất lượng thành phẩm. Hiểu rõ cấu tạo, nguyên lý hoạt động cũng như cách lựa chọn và sử dụng đúng sẽ giúp tối ưu hiệu quả in 3D.
Trong bài viết này, Vinnotek sẽ cùng bạn tìm hiểu toàn diện về bàn nhiệt máy in 3D, từ cấu tạo, cách lắp đặt đến những ứng dụng thực tiễn trong sản xuất và tạo mẫu.
1. Bàn nhiệt máy in 3D là gì

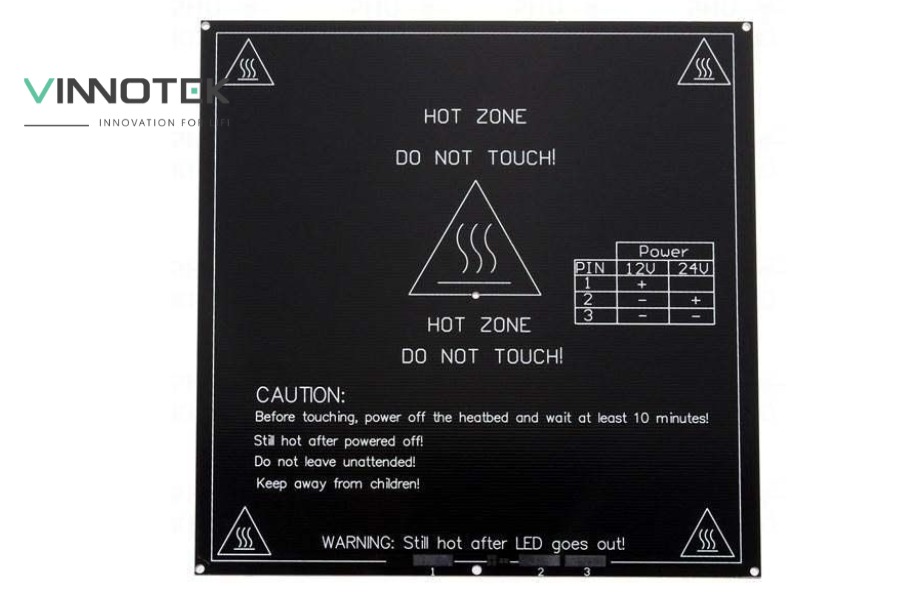

Bàn nhiệt máy in 3D (Heated Bed) là bộ phận được lắp đặt ở vị trí đế in, có nhiệm vụ làm nóng bề mặt để tạo điều kiện lý tưởng cho vật liệu bám dính ngay từ lớp in đầu tiên. Trong suốt quá trình in, bàn nhiệt duy trì mức nhiệt ổn định, giúp hạn chế hiện tượng co ngót của nhựa khi nguội, từ đó giảm nguy cơ cong vênh, nứt hoặc bong khỏi bề mặt in.
Nhờ đó, sản phẩm đạt độ chính xác cao hơn, bề mặt hoàn thiện đẹp và tăng tỷ lệ in thành công, đặc biệt khi sử dụng các loại vật liệu như ABS, PETG hay Nylon.
2. Cấu tạo và nguyên lý hoạt động của bàn nhiệt máy in 3D
Trước khi đi vào nguyên lý hoạt động, cần hiểu rằng bàn nhiệt máy in 3D được thiết kế từ nhiều bộ phận phối hợp với nhau nhằm tạo ra bề mặt in ổn định và duy trì nhiệt độ chính xác. Mỗi thành phần đều đảm nhiệm một chức năng riêng, góp phần nâng cao chất lượng bản in và hạn chế các lỗi thường gặp trong quá trình in 3D.
Cấu tạo của bàn nhiệt máy in 3D
Bàn nhiệt máy in 3D thường bao gồm các thành phần chính sau:
- Lớp đế gia nhiệt: Đây là bộ phận tạo nhiệt, thường được chế tạo từ nhôm hoặc đồng nhờ khả năng dẫn nhiệt nhanh, phân bổ nhiệt đồng đều và chịu được nhiệt độ cao trong thời gian dài.
- Bề mặt bàn in: Là nơi tiếp xúc trực tiếp với vật liệu in. Tùy từng dòng máy, bề mặt có thể được làm từ kính cường lực, tấm thép lò xo phủ PEI, gốm hoặc nhôm xử lý bề mặt nhằm tăng độ bám dính và hỗ trợ tháo sản phẩm dễ dàng sau khi hoàn thành.
- Hệ thống cảm biến và bộ điều khiển nhiệt độ: Các cảm biến liên tục đo nhiệt độ thực tế của bàn in và truyền tín hiệu đến bộ điều khiển để điều chỉnh công suất gia nhiệt. Nhờ đó, nhiệt độ luôn được duy trì ở mức cài đặt, phù hợp với từng loại vật liệu như PLA, ABS, PETG hay Nylon.
Nguyên lý hoạt động của bàn nhiệt máy in 3D
Khi máy in được khởi động, dòng điện sẽ cấp cho bộ phận gia nhiệt bên dưới bàn in, làm nóng toàn bộ bề mặt đến nhiệt độ đã thiết lập. Trong suốt quá trình in, cảm biến nhiệt sẽ liên tục giám sát và gửi dữ liệu về bộ điều khiển để tự động tăng hoặc giảm công suất gia nhiệt khi cần thiết. Cơ chế này giúp nhiệt lượng được duy trì ổn định, tạo điều kiện để lớp nhựa đầu tiên bám chắc lên bàn in, hạn chế hiện tượng co ngót, cong vênh, tách lớp và nâng cao độ chính xác của sản phẩm hoàn thiện.
3. Tầm quan trọng của bàn nhiệt trong máy in 3D
Bàn nhiệt không đơn thuần là bộ phận làm nóng bề mặt in mà còn ảnh hưởng trực tiếp đến độ ổn định của toàn bộ quá trình in 3D. Từ khả năng bám dính của lớp in đầu tiên đến chất lượng thành phẩm cuối cùng đều chịu tác động từ nhiệt độ bàn in. Dưới đây là những vai trò quan trọng của bàn nhiệt trong công nghệ in 3D.
- Tăng khả năng bám dính của lớp in đầu tiên: Lớp in đầu tiên đóng vai trò là nền tảng cho toàn bộ mô hình. Nếu lớp này không bám chắc vào bề mặt bàn in, sản phẩm có thể bị xê dịch hoặc bong ra giữa chừng, dẫn đến bản in thất bại. Bàn nhiệt làm nóng bề mặt in, giúp nhựa nóng chảy bám dính tốt hơn và tạo nền vững chắc cho các lớp tiếp theo.
- Hạn chế hiện tượng cong vênh và co ngót: Khi vật liệu nguội đi quá nhanh, đặc biệt là các loại nhựa có độ co rút cao, sản phẩm dễ xuất hiện hiện tượng cong méo hoặc nhấc góc khỏi bàn in. Bàn nhiệt giúp duy trì nhiệt độ đồng đều trên toàn bộ bề mặt, giảm sự chênh lệch nhiệt giữa các lớp và hạn chế đáng kể tình trạng cong vênh trong quá trình in.
- Nâng cao chất lượng bề mặt và độ chính xác: Một bề mặt in được gia nhiệt ổn định sẽ giúp lớp nhựa đầu tiên trải đều và bám chắc hơn. Điều này tạo tiền đề để các lớp kế tiếp được xếp chồng chính xác, giúp thành phẩm có kích thước đúng thiết kế, bề mặt mịn hơn và giảm các sai lệch trong quá trình tạo hình.
- Duy trì môi trường in ổn định: Ngoài việc làm nóng bề mặt, bàn nhiệt còn góp phần tạo môi trường nhiệt thích hợp cho toàn bộ chi tiết đang được in. Đây là yếu tố đặc biệt quan trọng đối với các mô hình có kích thước lớn hoặc hình dạng phức tạp, bởi nhiệt độ ổn định giúp giảm ứng suất bên trong vật liệu và hạn chế nứt, tách lớp. Người dùng cũng có thể điều chỉnh nhiệt độ bàn in theo từng loại vật liệu để đạt hiệu quả tối ưu.
- Tăng hiệu suất in và giảm chi phí vận hành: Việc sử dụng bàn nhiệt đúng cách giúp giảm tỷ lệ lỗi in, hạn chế lãng phí vật liệu và rút ngắn thời gian phải in lại sản phẩm. Đồng thời, các lớp nhựa được liên kết tốt hơn sẽ tạo nên thành phẩm có độ bền cao, góp phần nâng cao hiệu quả sản xuất và tiết kiệm chi phí trong quá trình vận hành máy in 3D.
4. Cách sử dụng bàn nhiệt máy in 3D
Để bàn nhiệt phát huy tối đa hiệu quả, người dùng cần thiết lập và sử dụng đúng cách. Dưới đây là những bước quan trọng giúp tối ưu khả năng bám dính, hạn chế lỗi in và nâng cao chất lượng thành phẩm.
4.1 Cài đặt nhiệt độ bàn in
Thiết lập đúng nhiệt độ bàn in là bước đầu tiên để đảm bảo quá trình in 3D diễn ra ổn định và đạt chất lượng cao. Mỗi loại vật liệu có đặc tính nóng chảy và co ngót khác nhau, vì vậy cần điều chỉnh nhiệt độ phù hợp trước khi bắt đầu in.
Người dùng có thể cài đặt thông số này trực tiếp trên màn hình điều khiển của máy hoặc thông qua phần mềm điều khiển in 3D (slicer). Khi nhiệt độ được thiết lập chính xác, lớp nhựa đầu tiên sẽ bám chắc lên bề mặt bàn in, giảm nguy cơ bong tróc, cong vênh và tăng tỷ lệ in thành công.
Mức nhiệt tham khảo cho một số vật liệu phổ biến:
- PLA: 50–60°C (một số trường hợp có thể in không cần bàn nhiệt nhưng sử dụng bàn nhiệt sẽ giúp tăng độ bám dính)
- PETG: 70–85°C
- ABS: 90–110°C
- TPU: 45–60°C
4.2 Chuẩn bị bề mặt bàn in
Bên cạnh việc cài đặt nhiệt độ, bề mặt bàn in cũng cần được chuẩn bị kỹ lưỡng để tăng khả năng bám dính của vật liệu. Trước mỗi lần in, nên vệ sinh sạch bụi bẩn, dầu mỡ hoặc cặn nhựa còn sót lại để đảm bảo bề mặt luôn phẳng và sạch.
Tùy theo loại vật liệu và bề mặt bàn in, người dùng có thể áp dụng thêm một số giải pháp hỗ trợ như:
- Sử dụng tấm dán hoặc giấy chuyên dụng: Các loại bề mặt chuyên dụng như PEI, BuildTak hoặc giấy dán bàn in giúp tăng độ bám của lớp nhựa đầu tiên và hỗ trợ tháo sản phẩm dễ dàng hơn.
- Dùng dung dịch hỗ trợ bám dính: Một lớp mỏng keo xịt, keo dán dạng thỏi hoặc dung dịch chuyên dụng có thể cải thiện đáng kể khả năng bám dính đối với các vật liệu khó in.
- Phủ keo dính khi cần thiết: Với những vật liệu có độ co ngót lớn như ABS hoặc Nylon, sử dụng thêm keo hỗ trợ sẽ giúp hạn chế hiện tượng bong góc trong quá trình in.
4.3 Duy trì nhiệt độ ổn định trong quá trình in
Sau khi quá trình in bắt đầu, việc duy trì nhiệt độ bàn in ổn định cũng quan trọng không kém giai đoạn thiết lập ban đầu. Nếu nhiệt độ giảm xuống quá thấp, vật liệu có thể mất độ bám và dẫn đến bong lớp hoặc cong vênh. Ngược lại, nhiệt độ quá cao có thể khiến nhựa mềm quá mức, ảnh hưởng đến độ chính xác của chi tiết và chất lượng bề mặt.
Hầu hết các dòng máy in 3D hiện nay đều được trang bị cảm biến nhiệt và hệ thống điều khiển tự động để giữ nhiệt độ ổn định trong suốt quá trình in. Tuy nhiên, người dùng vẫn nên theo dõi các thông số vận hành, đặc biệt khi sử dụng vật liệu kỹ thuật hoặc thực hiện các bản in có kích thước lớn, nhằm kịp thời điều chỉnh nếu xuất hiện sự thay đổi bất thường.
5. Cách lựa chọn bàn nhiệt phù hợp cho máy in 3D
Việc lựa chọn bàn nhiệt phù hợp có ảnh hưởng trực tiếp đến chất lượng bản in, độ ổn định khi vận hành và tuổi thọ của máy in 3D. Để đảm bảo hiệu quả sử dụng lâu dài, người dùng nên cân nhắc một số tiêu chí quan trọng dưới đây trước khi quyết định mua hoặc thay thế bàn nhiệt.

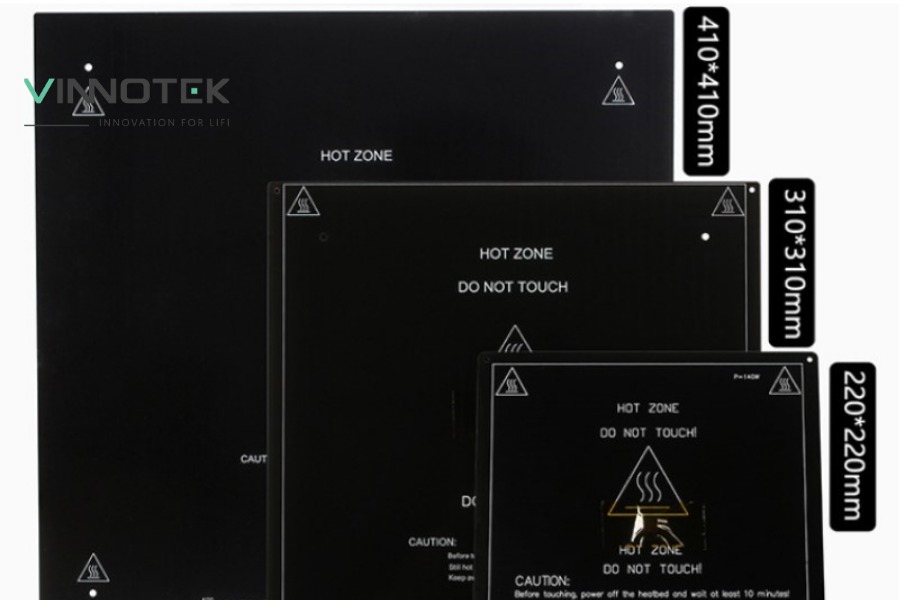

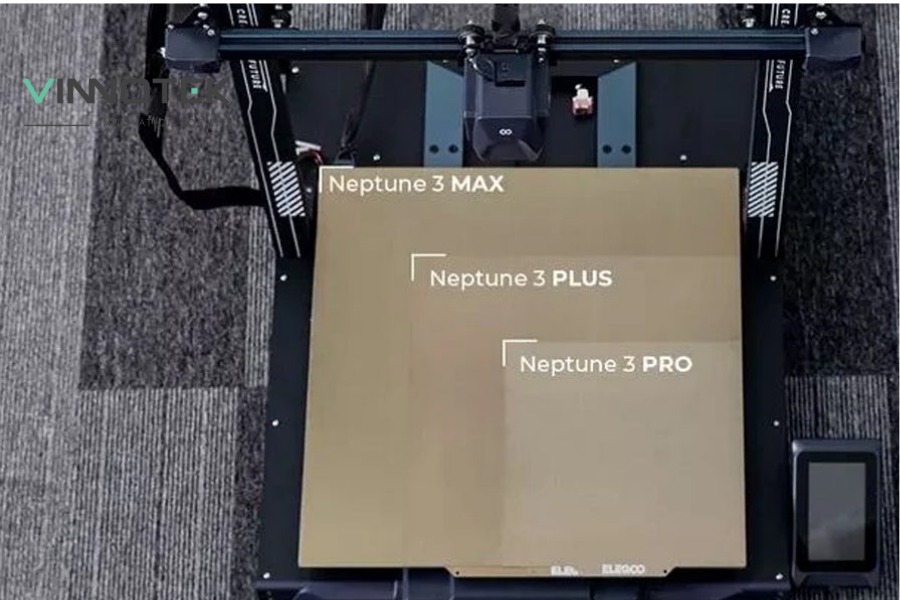

- Kích thước bàn nhiệt: Kích thước bàn nhiệt cần tương ứng với vùng làm việc (build volume) của máy in 3D. Nếu bàn nhiệt có diện tích nhỏ hơn không gian in, bạn sẽ bị giới hạn kích thước của sản phẩm. Ngược lại, bàn nhiệt quá lớn có thể làm tăng chi phí đầu tư, tiêu thụ nhiều điện năng hơn và mất nhiều thời gian để đạt đến nhiệt độ mong muốn. Lựa chọn đúng kích thước sẽ giúp tối ưu hiệu suất in và tận dụng tối đa khả năng của thiết bị.
- Chất liệu bề mặt bàn in: Bề mặt bàn nhiệt quyết định đáng kể đến khả năng bám dính của vật liệu và chất lượng lớp in đầu tiên. Hiện nay, bàn in thường được chế tạo từ kính cường lực, nhôm, thép lò xo phủ PEI hoặc gốm, mỗi loại đều có những ưu điểm riêng về độ bền, khả năng truyền nhiệt và mức độ thuận tiện khi tháo sản phẩm sau khi in. Vì vậy, người dùng nên lựa chọn chất liệu phù hợp với loại vật liệu in và nhu cầu sử dụng thực tế.
- Hệ thống kiểm soát nhiệt độ: Một bàn nhiệt chất lượng cần được trang bị cảm biến và bộ điều khiển nhiệt chính xác để duy trì nhiệt độ ổn định trong suốt quá trình in. Nhiệt độ được kiểm soát tốt sẽ giúp hạn chế các lỗi như bong lớp, cong vênh, nứt hoặc biến dạng sản phẩm. Đồng thời, khả năng gia nhiệt đồng đều cũng góp phần cải thiện độ chính xác và tính thẩm mỹ của bản in.
- Khả năng tương thích với máy in 3D: Trước khi lựa chọn bàn nhiệt, cần kiểm tra khả năng tương thích với máy in đang sử dụng. Các yếu tố như kích thước, điện áp hoạt động, công suất, vị trí lắp đặt và chuẩn kết nối đều cần đáp ứng đúng thông số của nhà sản xuất. Sử dụng bàn nhiệt phù hợp không chỉ giúp máy vận hành ổn định mà còn đảm bảo an toàn, kéo dài tuổi thọ thiết bị và phát huy tối đa hiệu suất in 3D.
6. Ưu nhược điểm khi sử dụng bàn nhiệt máy in 3D
Mặc dù bàn nhiệt mang lại nhiều lợi ích trong quá trình in 3D, người dùng cũng cần cân nhắc một số hạn chế trước khi lựa chọn. Việc hiểu rõ ưu và nhược điểm sẽ giúp bạn sử dụng thiết bị hiệu quả hơn, đồng thời tối ưu chi phí đầu tư và vận hành.
Ưu điểm của việc sử dụng bàn nhiệt máy in 3D
- Tăng chất lượng bản in: Bàn nhiệt giúp lớp nhựa đầu tiên bám chắc lên bề mặt, tạo nền tảng ổn định cho toàn bộ quá trình in. Nhờ đó, thành phẩm có độ chính xác cao hơn, bề mặt mịn, các chi tiết được tái tạo rõ nét và giảm đáng kể các lỗi phát sinh trong quá trình tạo hình.
- Hạn chế cong vênh và bong tróc: Việc duy trì nhiệt độ ổn định trên bề mặt bàn in giúp giảm hiện tượng co ngót của vật liệu khi nguội. Điều này đặc biệt hữu ích khi in các loại nhựa như ABS, PETG hoặc Nylon, giúp hạn chế tình trạng nhấc góc, cong méo và bong khỏi bàn in.
- Nâng cao hiệu suất làm việc: Khi tỷ lệ in thành công được cải thiện, người dùng sẽ giảm được số lần phải in lại do lỗi kỹ thuật. Điều này góp phần tiết kiệm thời gian, giảm lãng phí vật liệu và nâng cao hiệu quả làm việc, đặc biệt trong các dự án sản xuất hoặc tạo mẫu liên tục.
Nhược điểm của bàn nhiệt máy in 3D
- Chi phí đầu tư cao hơn: So với máy in không trang bị bàn nhiệt, các dòng máy có bàn nhiệt hoặc việc nâng cấp thêm bộ phận này thường đòi hỏi chi phí lớn hơn. Ngoài giá thành thiết bị, người dùng cũng cần tính đến chi phí bảo trì và thay thế linh kiện khi cần thiết.
- Đòi hỏi thiết lập đúng kỹ thuật: Để đạt hiệu quả tối ưu, bàn nhiệt cần được cài đặt đúng mức nhiệt theo từng loại vật liệu. Nếu thiết lập không phù hợp, bản in vẫn có thể gặp các lỗi như bong lớp, biến dạng hoặc bề mặt kém chất lượng. Vì vậy, người mới sử dụng cần dành thời gian tìm hiểu cách vận hành và hiệu chỉnh thông số.
- Cần đảm bảo an toàn khi sử dụng: Bàn nhiệt hoạt động ở nhiệt độ khá cao, có thể lên đến hơn 100°C tùy loại vật liệu in. Nếu thao tác bất cẩn hoặc chạm trực tiếp vào bề mặt khi máy đang hoạt động, người dùng có nguy cơ bị bỏng. Do đó, cần tuân thủ hướng dẫn của nhà sản xuất và chờ bàn nhiệt nguội hoàn toàn trước khi tháo sản phẩm hoặc vệ sinh thiết bị.
7. Các bước lắp đặt bàn nhiệt máy in 3D
Để bàn nhiệt hoạt động ổn định và phát huy tối đa hiệu quả, quá trình lắp đặt cần được thực hiện đúng kỹ thuật. Việc lắp đặt chính xác không chỉ giúp máy in vận hành an toàn mà còn đảm bảo khả năng gia nhiệt đồng đều, nâng cao chất lượng của các bản in 3D.
- Kiểm tra tình trạng máy in trước khi lắp đặt: Trước khi lắp bàn nhiệt, hãy kiểm tra tổng thể máy in 3D, bao gồm khung máy, hệ thống dây điện, bo mạch điều khiển và các đầu kết nối. Đồng thời, xác nhận rằng bàn nhiệt được lựa chọn có kích thước, điện áp và công suất phù hợp với thiết bị. Bước kiểm tra này giúp hạn chế các sự cố trong quá trình lắp đặt và vận hành.
- Lắp đặt bàn nhiệt vào máy in: Đặt bàn nhiệt đúng vị trí theo thiết kế của máy và cố định bằng vít hoặc các phụ kiện đi kèm. Trong quá trình lắp, cần đảm bảo bàn nhiệt được gắn chắc chắn, bề mặt phẳng và không bị lệch để tránh ảnh hưởng đến độ chính xác của bản in. Nếu sử dụng bề mặt in rời như tấm PEI hoặc kính, hãy lắp đúng hướng và cố định theo khuyến nghị của nhà sản xuất.
- Kết nối nguồn điện và kiểm tra hoạt động: Sau khi hoàn tất việc lắp đặt, tiến hành kết nối bàn nhiệt với nguồn điện và bo mạch điều khiển của máy in 3D. Khởi động máy, cài đặt nhiệt độ thử nghiệm và theo dõi quá trình gia nhiệt để kiểm tra khả năng hoạt động của cảm biến cũng như độ ổn định của nhiệt độ. Nếu bàn nhiệt nóng đều, đạt đúng mức nhiệt cài đặt và không xuất hiện lỗi, thiết bị đã sẵn sàng cho quá trình in.
8. Ứng dụng thực tiễn của bàn nhiệt máy in 3D
Bàn nhiệt máy in 3D được ứng dụng rộng rãi trong hoạt động tạo mẫu, nghiên cứu và sản xuất nhờ khả năng duy trì nhiệt độ ổn định trong suốt quá trình in. Bộ phận này giúp cải thiện chất lượng thành phẩm, mở rộng khả năng sử dụng nhiều loại vật liệu và đáp ứng các yêu cầu kỹ thuật của nhiều lĩnh vực khác nhau.
- In các chi tiết có độ chính xác cao: Nhờ tăng độ bám dính của lớp nhựa đầu tiên, bàn nhiệt giúp các chi tiết nhỏ hoặc hình dạng phức tạp được in chính xác hơn. Điều này đặc biệt quan trọng trong các lĩnh vực như chế tạo mẫu, cơ khí, điện tử và thiết kế sản phẩm.
- Tạo bề mặt in đồng đều và đẹp mắt: Nhiệt độ được duy trì ổn định giúp vật liệu nóng chảy và phân bố đều trên bề mặt bàn in. Kết quả là thành phẩm có bề mặt mịn hơn, hạn chế các lỗi như nhăn, cong méo hoặc tách lớp, đáp ứng yêu cầu về tính thẩm mỹ và độ hoàn thiện.
- Nâng cao độ bền của sản phẩm: Bàn nhiệt góp phần giảm ứng suất nhiệt trong quá trình in, giúp các lớp vật liệu liên kết chặt chẽ hơn. Nhờ đó, sản phẩm sau khi hoàn thiện có độ bền cơ học cao hơn, phù hợp với các chi tiết cần sử dụng lâu dài hoặc chịu tải.
- Hỗ trợ in với nhiều loại vật liệu: Một trong những ưu điểm nổi bật của bàn nhiệt là khả năng tương thích với nhiều loại nhựa in khác nhau như PLA, PETG, ABS, ASA, TPU hay Nylon. Người dùng chỉ cần điều chỉnh nhiệt độ phù hợp với từng vật liệu để tối ưu chất lượng bản in và mở rộng phạm vi ứng dụng của máy in 3D.
Kết luận: Bàn nhiệt máy in 3D là bộ phận quan trọng giúp cải thiện độ bám dính của vật liệu, hạn chế cong vênh và nâng cao chất lượng thành phẩm. Việc hiểu rõ cấu tạo, nguyên lý hoạt động, cách sử dụng và lựa chọn bàn nhiệt phù hợp sẽ giúp tối ưu hiệu suất in cũng như kéo dài tuổi thọ thiết bị.
