Bracket (giá đỡ) cánh tà Krueger là chi tiết nhỏ nhưng đóng vai trò quan trọng trong cơ cấu vận hành cánh tà máy bay. ASCO, nhà sản xuất linh kiện hàng không hàng đầu châu Âu, đã hợp tác với Nikon SLM Solutions để thiết kế lại và chế tạo bracket này bằng in 3D kim loại, đạt mức giảm 31% trọng lượng và rút ngắn 41% thời gian in. Chúng tôi tại Vinnotek sẽ phân tích chi tiết case study này.
Tại sao bracket cánh tà Krueger cần được thiết kế lại?
Cánh tà Krueger là loại cánh tà nằm ở mép trước cánh máy bay, có chức năng tăng lực nâng khi cất hạ cánh. Bracket gooseneck là chi tiết kết nối cơ cấu vận hành (actuation mechanism) với cánh tà, chịu tải trọng lớn trong quá trình đóng mở.
Với phương pháp gia công truyền thống, bracket được chế tạo bằng cắt gọt CNC từ phôi kim loại khối. Quy trình này tạo ra lượng phoi thải lớn (tỷ lệ buy-to-fly ratio cao), thời gian gia công dài, và hình dạng bị giới hạn bởi khả năng tiếp cận của dao cụ. Kỹ sư không thể tối ưu hoàn toàn phân bố vật liệu theo vùng chịu lực, dẫn đến bracket nặng hơn mức cần thiết.
Trong ngành hàng không, mỗi gram giảm được trên mỗi chi tiết đều mang lại giá trị tích lũy rất lớn khi nhân lên hàng trăm bracket trên mỗi máy bay và hàng nghìn máy bay trong đội bay.
Bài viết liên quan: Rút gọn hàng ngàn chi tiết lắp ráp rườm rà thành một khối đồng nhất nhờ Giải pháp in 3D ngành hàng không vũ trụ.
ASCO đã ứng dụng DfAM và in 3D kim loại như thế nào?
ASCO hợp tác với Nikon SLM Solutions và áp dụng nguyên lý Design for Additive Manufacturing (DfAM) để thiết kế lại bracket từ đầu. Thay vì tối ưu hóa chi tiết cho gia công CNC, đội ngũ kỹ sư tối ưu cho công nghệ SLM, tận dụng khả năng tạo hình tự do để đặt vật liệu chính xác ở nơi cần chịu lực và loại bỏ ở nơi không cần thiết.
Chi tiết được in trên hệ thống Nikon SLM 280, sử dụng công nghệ twin laser (hai laser hoạt động đồng thời). Nhờ twin laser, thời gian in giảm từ 82 giờ xuống còn 48 giờ, tức rút ngắn 41%. Đây là cải thiện rất có ý nghĩa khi sản xuất nhiều bracket cho đội bay lớn.
Ngoài ra, quy trình sản xuất cũng được đơn giản hóa đáng kể. Không cần các bước gia công phức tạp của phương pháp truyền thống, chi tiết in ra gần như đạt hình dạng cuối cùng (near-net shape), giảm thiểu hậu xử lý.
Có thể bạn quan tâm: Các tập đoàn hàng không lớn đang xem In 3D kim loại thay đổi cách sản xuất động cơ tên lửa như một lợi thế sống còn.
Kết quả giảm trọng lượng bracket đạt được bao nhiêu?
Kết quả rõ ràng và đã được kiểm chứng theo tiêu chuẩn hàng không.
- Về trọng lượng, bracket mới nhẹ hơn 31% so với bản gia công truyền thống. Với chi tiết chịu tải quan trọng trong cơ cấu cánh tà, 31% là mức giảm ấn tượng, trực tiếp cải thiện hiệu suất nhiên liệu của máy bay.
- Về thời gian sản xuất, nhờ twin laser trên SLM 280, thời gian in giảm từ 82 giờ xuống 48 giờ. Khi kết hợp với việc loại bỏ các bước gia công phức tạp truyền thống, tổng lead time giảm đáng kể.

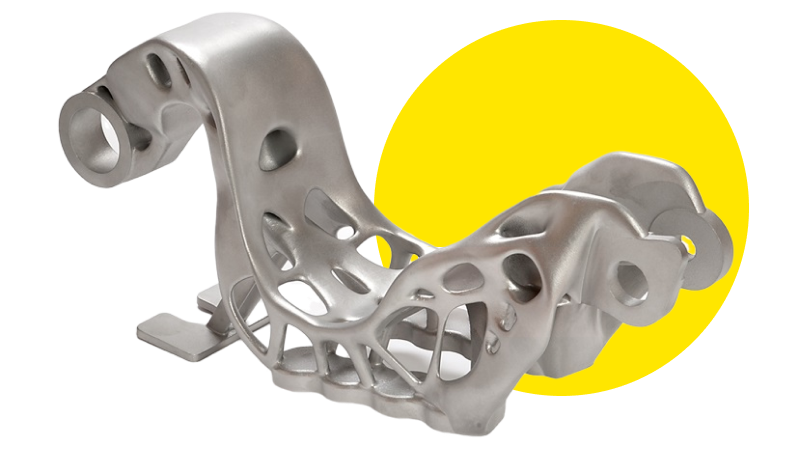

- Về thiết kế, DfAM cho phép tối ưu hóa hình dạng bracket theo đúng phân bố lực thực tế, tạo ra chi tiết vừa nhẹ vừa bền. Hình dạng hữu cơ của bracket in 3D rất khác so với bản CNC truyền thống, chứng minh rằng khi “nghĩ khác” về thiết kế, kết quả sẽ vượt trội.
Case study này cho thấy in 3D kim loại đặc biệt phù hợp cho linh kiện cấu trúc hàng không: chi tiết có hình dạng phức tạp, yêu cầu nhẹ, bền, và sản xuất số lượng vừa phải.
Bài học cho doanh nghiệp sản xuất linh kiện hàng không tại Việt Nam
ASCO là minh chứng cho thấy doanh nghiệp linh kiện hàng không có thể chuyển đổi sản xuất từng bước, bắt đầu với những chi tiết cụ thể phù hợp nhất với in 3D kim loại, rồi mở rộng dần.
Tại Việt Nam, ngành sản xuất linh kiện hàng không đang nhận được sự quan tâm lớn từ các tập đoàn FDI. Doanh nghiệp nào trang bị năng lực sản xuất bồi đắp sớm sẽ có lợi thế cạnh tranh rõ ràng.
Chúng tôi tại Vinnotek cung cấp hệ thống SLM 280 2.0 với twin laser, cùng dịch vụ tư vấn DfAM và đào tạo vận hành. Tất cả giải pháp được kết nối qua METAMAN, nền tảng hệ sinh thái sản xuất bồi đắp lớn nhất Việt Nam.
Thiết bị chuyên dụng: Thương hiệu Máy in 3D Nikon SLM được phân phối bởi Vinnotek đảm bảo công suất hoạt động tối đa cho mọi vật liệu kim loại.
Câu hỏi thường gặp
Dưới đây là những câu hỏi phổ biến giúp bạn hiểu rõ hơn về ứng dụng DfAM và in 3D kim loại trong tối ưu linh kiện hàng không.
1. Twin laser trên SLM 280 hoạt động như thế nào?
Twin laser nghĩa là hai laser hoạt động đồng thời trên cùng một vùng in, chia sẻ công việc nóng chảy bột kim loại. Kết quả là thời gian in giảm đáng kể (có thể tới 40-50%) so với dùng một laser đơn. SLM 280 2.0 mà Vinnotek cung cấp hỗ trợ cấu hình dual laser 400-1000W.
2. DfAM có khó áp dụng cho doanh nghiệp chưa có kinh nghiệm in 3D không?
Không khó nếu có đối tác hỗ trợ đúng. Vinnotek cung cấp dịch vụ tư vấn DfAM, hướng dẫn doanh nghiệp cách thiết kế tối ưu cho in 3D kim loại ngay từ đầu. Chúng tôi cũng đào tạo đội ngũ kỹ sư của doanh nghiệp để họ tự chủ trong dài hạn.
